GEBRUIKSAANWIJZING POWX1170 PowerPlus

7 VOOR U START MET WERKEN 5
7.1 Plaatsen en verrangen van gereedschappen (Fig. 1). 5
7.2 Plaatsen/verwijden van de 13 mm-hulpboorkop voor het boren in staal, hout en plastic (Fig. 2). 6
7.3 Dieptestop (Fig. 3). 6
7.4 Stofbescherming (Fig. 4) 6
7.5 Monteren van de hulphandgreep (Fig. 5). 6
7.6 Keuze van de functie (Fig. 6) 6
8 BEDIENING 7
8.1 Aan- en uitzetten (Fig. 6). 7
8.2 Voorwaarts/achterwaarts hendeltje 7
9 TECHNISCHE GEGEVENS 7
10 GELUID 8
11 ONDERHOUD 8
12 GARANTIE 8
13 MILIEU 9
14 CONFORMITEITSVERKLARING 9

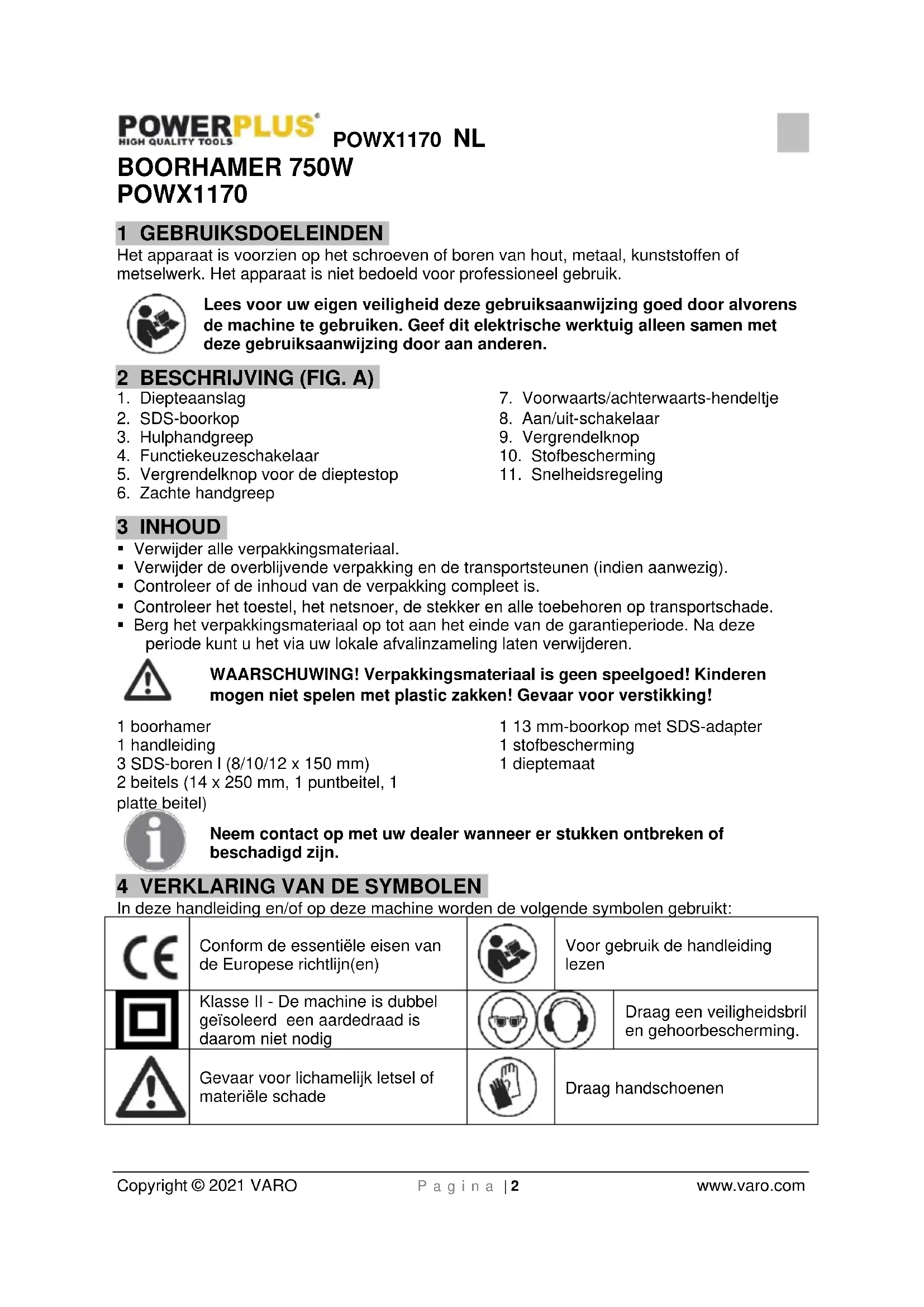

BOORHAMER 750W POWX1170

Het apparaat is voorzien op het schroeven of boren van hout, metaal, kunststoffen of metselwerk. Het apparaat is Niet bedoeld voor professioneel gebruik.

Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Diepteaanslag
2. SDS-boorkop
3. Hulphandgreep
4. Functiekeuzeschakelaar
5. Vergrendelknop voor de dieptestop

6. Zachte handgreep

7. Voorwaarts/achterwaarts-hendeltje

8. Aan/uit-schakelaar
9. Vergrendelknop
10. Stofbescherming
11. Snelheidsregeling

3 INHOUD

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 VERKLARING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

CE	Conform de essentièle eisen van de Europese richtlijn(en)		Voor gebruik de handleiding lezen
	Klasse II - De machine is dubbel geïsoleerd een aardedraad is waarom nicht nodig		Draag een veiligheidsbril en gehoorbescherming.
	Gevaar voor lichamelijk letsel of materiële schade		Draag handschoenen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel).

5.1 Werkplaats

• Hou de werkplaats proper en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort en die{kunnen dergelijksteffen of dampen doeon ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Indien het afbuigt, kan u er de controle over verliezen.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doeon het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Als u bieten met een elektrisch apparaat werkt, mag u alleen een verlangkabel gebruiken die geschikt is voor buiten. Door een verlangkabel voor buiten te gebruiken, doet u het risico op elektrische schokken afnemen.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondenen leiden.

• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren können door bewegende delen worden gegrepen.

• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd,要去 u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waaroor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparatusaat waarvan de schakelaar defect is. Een elektrisch apparatusaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerdevaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blijft.

6 SPECIFIEKE VEILIGHEIDSREGELS VOOR KLOPBOREN EN BOORHAMERS.

• Het is belangrijk om uzelfijdens het werkken met elektrische gereedschappen te beschermen gegen de gezaren van een elektrische schok, verwondingen en brand. Het is waarom verplicht de volgende basisveiligheidsvoorschriften op te volgen. Lees deze instructies en onthoud ze goed voor u de machine gebruikt.
• Controller de spanning (volt) op het typeplaatje.
• Wanner u een kabelhaspel gezruikt, rol dan de kabel volledig af. Minimale geleidersectie: 1.0 ~mm^2 .
• Zorg voor een stevige voetpositie op ladders en steigers wanner u met de vrij hand boort.

• Gebruik een leidingdetector om leidingen van elektricit, water of gas op te sporen die in een muur verborgen zouden können liggen. Vermijd het aanraken van onderdelen of geleiders onder spanning.

• Draag gehoorbeschemers om uw gehoor te beschemen. Gehoorverlies kan een geleidelijk proces+zijn!

• Gebruik het toestel Niet in omgevingen waarin zich dampen of brandbare vloeistoffen bevinden.

Haal altijd de stekker uit het stopcontact voor u de machine reinigt of er dingen aan wijzigt.

• Bescherm het netsnoer gegen beschadiging. Olie en zuren können de kabel beschaden.

• Overbelast de machine nooit. Zet alle werkstukken stevig genoeg vast.

• Belangrijk! Het is verplicht om alle nationale veiligheidsregels op te volgen die betrekking hebben op installmentie, gebruik en onderhoud.

• Beitels en boren können per ongeluk uit de machine vliegen en ernstige verwondingen verooorzaken.

• Controller vór u begint te werken algijd of de beitel of de boor stevig in de boorkop vastzitten.

• Controller regelmatig de boorkop op tekenen van slijtage of beschadiging.

• Start een hamerboor nooit op vór ze wegen het werkstuk worden gedrukt (muur, plafond, enz.).

Haal na het werkden de stekker van de boorhamer uit het stopcontact en verwijder de beitel of de boor.

• Haal.altijd de stekker uit het stopcontact voor u de beitel of de boor wisselt.

• Bescherm uwogen en medewerkers gegen rondvliegende deeltjes en splinters. Draag een helm! Gebruik scheddingswanden!

• Draag werkhandsschoenen om uw vingers te beschermen gegen kneuzingen en schaafwonden.

• Trillingen können schade toebrengen aan het hand/arm system. Hou de bloatstelling aan trillingen zo kort möglichk.

Leid het netsnoer altijd langs achefter weg van het toestel.

• Bewaar het toestel op eenplaats die Niet toegankelijk is voor kinderen.

• Houijdens het werkken het toestel.altijd met beiden handen vast en zorg ervoor dat u een stabiele houding bewaart.

7 VOOR U START MET WERKEN

• Controller met een leidingdetector deplaats waar u gaat werken op verborgen elektrische kabels en gas- en waterleidingen.

• Zorg ervoor dat de netspanning overeenstem met die op het typeplaatje voor u de stekker in het stopcontact steekt.

7.1 Plaatsen en verrangen van gereedschappen (Fig. 1)

Het toestel is uitgerust met een SDS-plus montagesystem.

• Reinig de gereedschappen en breng een dun laagje machinevet aan voor u zeplaatst.
  Plaatsen:

• Trek de vergrendelkraag (A) maar,achter en hou ze vast.

• Duw en draai het stofvrijge gereedschap zo ver als möglichk in de gereedschapshouder. Het gereedschap vergrendelt automatisch.

• Controller of het gereedschap vastzit door eraan te trekken.

Verwijderen van een SDS-plus gereedschap

• Trek en hou de vergrendelkraag (A) maar après en verwijder het gereedschap

Gereedschappen können heten sein na gebruik. Raak de punt van gereedschappen Niet met de hand aan!

Gebruik alkijd beschermende handschoenen om de gereedschappen te verwijderen!

7.2 Plaatsen/verwijdenen van de 13 mm-hulpboorkop voor het boren in staal, hout en plastic (Fig. 2)

Plaatsen:

• Trek en hou de vergrendelkraag A van de SDS-boorkop maar après.
• Reinig de as van de hulpboorkop en doe er een beetje vet op.
  Duw de hulpboorkop in de SDS boorkop.
  Draai langzaam maar rechts
• Laat de vergrendelkraag A los.

Verwijdersen:

• Trek en hou de vergrendelkraag (A) maar après en verwijder het gereedschap

7.3 Dieptestop (Fig. 3)

De gewenste boordiepte kan vooraf ingesteld en/of herhaald worden door de dieptestop te gebruiken.

Plaats de benodigde boor. Monteer de dieptestop in het gat in de hulphandgreep en stel de gewenste diepte in.

7.4 Stofbescherming (Fig. 4)

Schuif het stofbeschemingshulpstuk over de boor voor u verticaal boven uw hoofd begint te hamerboren.

7.5 Monteren van de hulphandgreep (Fig. 5)

De hulphandgreep kan zo worden gemonteerd dat hij geschikt is voor zowel links- alsrechtshandige gebruikers.

Gebruik het gereedschap.altijd met een correct gemonteerde hulphandgreep.

Zet de hulphandgreep los door hem los te draaien.

Voorrechtshandige gebruikers: schuif de klem van de hulphandgreep over de kraag ache ter de bithouder met de handgreep aan de linkerkant.

Voor linkshandige gebruikers: schuif de klem van de hulphandgreep over de kraag ache ter de bithouder met de handgreep aan de rechterkant.

Draai de hulphandgreep in de gewenste stand en zet hem vast.

7.6 Keuze van de functie (Fig. 6)

De boorhamer heeft volgende functies:

Als schroevendraaier en voor het boren in staal, hout en plastics.

Tegelijkkortijd boren en kloppen voor het boren in beton en metselwerk.

Voorkleinehak-,beitel-enafbraakwerkjes.

Kies de gewenste functie door de veiligheidsknop in te drukken en de roterende functiekeuzeschakelaar zo te draaien dat hij maar het symbool wijst van de gewenste functie. Laat de veiligheidsknop los en controllerer of de functiekeuzeschakelaar op+zijn plaats vastzit.

Kies geen andere functie wanner het toestel draait.

Wacht.altijd totdat de machine volledig tot stilstand is gekomen voor u de functie van uw boor/hamerboor wijzigt.

De boorkop met SDS-aansluiting mag nicht gebrukt worden in combinatie met de klop/klopboor functie!

8 BEDIENING

Belangrijk! Voor het hamerboren moet u slechts weinig druk uitoefenen. Te veel druk za de motor onnodig belasten. Controller regelmatig de boren. Slijk of verrang stompe boren.

8.1 Aan- en uitzetten (Fig. 6)

Steek de stekker in het stopcontact.

Start het gereedschap door de aan/uit schakelaar (8) in te drukken.

Laat de aan/uit schakelaar los om het gereedschap te stoppen.

Wanner u op de vergrendelknop (9) drukt verwijl de aan/uit schakelaar is ingedrukt, dan worden de aan/uit schakelaar in de "aan"-stand vergrendeld.

Duw op de aan/uit schakelaar (8) om hem terug los te krijgen en het gereedschap uit te schakelen.

Hoe harder u de aan/uit schakelaar (8) induwt, hoe sneller het gereedschap zal draaien.

Gebruik om te starten een lagere snelheid.

8.2 Voorwaarts/achterwaarts hendeltje

Het voorwaarts/achterwaarts hendeltje (7) dient om de draairichting van het gereedschap te konnen kiezen.

Laat de aan/uit schakelaar los en duw het voorwaarts/achterwaarts hendeltje maar de rechterzijde (R) van het gereedschap. Om dechyterwaartse draairichting te kiezen duwt u het hendeltje maar de linkerkant (L) van het gereedschap.

Zorg er bij het veranderen van de stand van het hendeltje voor dat de aan/uit schakelaar werk losgelaten en dat de motor stilstaat.

Model		POWX1170
Spanning		230-240 V~ 50 Hz
Opgenomen vermogen		750 W
Toerental onbelast		0-1050 min-1
Slagen		0-4900 min-1
Type boorhouder		SDS
Max. boorcapaciteit	Beton	26 mm
	Staal	13 mm
	Hout	40 mm
Nettogewicht		4,9 kg
Isolatieklasse		/ II

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA

91 dB(A)

Geluidsvermogenniveau LwA

102 dB(A)

AANDACHT! Draag gehoorbeschemers wanneer het geluidsdrukiveau 85 dB(A) overschrijdt.

aw (Trilling):

8,7 m/s² K = 1.5 m/s²

11 ONDERHOUD

• Hou de boormachine steeds schoon.
• Gebruik voor het schoonmaken van het oppervlakuit kunststof geen bijtende middelen.
• Controller bij overdreven Veel vonkontwikkeling de koolborstels.
• Hou de ventilatiegleuven vrij.

12 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanssprak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waaroor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden gereifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhonden (propere ventilatiesleuven, regelmatin vergangenkoolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

13 MILIEU

Als uw machine na verloop vanijd aan verranging toe is, geef het dan nicht met het huisvuil mee, maar zorg voor een milieuvriendelijkke verwerking.

Afval geproduced door elektrische machines mag nicht behandeld worden als normal haushoudelijk afval. Zorg voor recycling waar waar passende installations bestaan. Raadpleeg deplaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

14 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Boorhamer 750 W

Handelsmerk: PowerPlus

Model:POWX1170

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2006/42/EG

2014/30/EU

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager

Joseph van Instraat 9 - BE 1500 Lier - Belgija

1 13-MM natpoH Ta aanTep

1 noci6nK

1 NINO3axncha Kpnuka

3 cBepdna SDS (8/10/12 x 150 mm)

1 daTnK rnn6HH

23y6nna(14x250mm,1rocTpe,1nnacke)

Kkuo deTani BiDcyTHi a6o nouKOxHei, 3BepHiTbcr Do ToproBoro npedctabHnka.

4 N03HaueyHH

Y cIbOMy noci6Hnky Ta (a6o) Ha npilaji BIKOpNCTOBcyTbc HabeJeHnXue No3HaehHH:
