CoolMatic CRD 50 - Frigorifero WAECO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CoolMatic CRD 50 WAECO in formato PDF.
| Capacità lorda | 50 litri |
| Volume compartimento congelatore | 4 litri |
| Tensione di alimentazione | 12 V / 24 V DC |
| Corrente nominale a 12 V | 5,7 A |
| Corrente nominale a 24 V | 2,8 A |
| Consumo orario (25 gradi ambientali) | 1,5 Ah/h |
| Consumo orario (32 gradi ambientali) | 1,8 Ah/h |
| Temperatura compartimento frigorifero | +2 gradi C a +12 gradi C |
| Temperatura compartimento congelatore | -15 gradi C a -7 gradi C |
| Classe climatica | ST (Sub-Tropicale) |
| Temperatura ambiente di funzionamento | +16 gradi C a +38 gradi C |
| Inclinazione costante massima | 30 gradi |
| Livello sonoro | 46 dB(A) |
| Refrigerante | R134a (55 g) |
| Dimensioni (L x A x P) | 380 x 534 x 500 mm |
| Peso netto | 17 kg |
| Illuminazione interna | Blu |
| Facciata | Acciaio inossidabile spazzolato |
| Certificazioni | TUV/GS, direttiva EMC (e) |
Domande frequenti - CoolMatic CRD 50 WAECO
- Tensione della batteria troppo bassa (protezione bassa tensione attivata)
- Inversione di polarità sui cavi di alimentazione
- Temperatura ambiente fuori dal range +16°C a +38°C
Domande degli utenti su CoolMatic CRD 50 WAECO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale CoolMatic CRD 50 - WAECO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CoolMatic CRD 50 del marchio WAECO.
MANUALE UTENTE CoolMatic CRD 50 WAECO
Istruzioni di montaggio e d'uso
NL 119 Koelkast
Prima di effettuare il montaggio e la messa in funzione leggere accuramente quello manuale diistruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo.
Indices
1 Spiegazione dei symboli 97
2 Indicazioni di sicurezza 98
3 Dotazione. 101
4 Accessori 101
5 Uso conforme alla destinazione. 101
6 Descrizione tecnica 102
7 Installazione e allaccimento del frigorifero. 103
8 Impiego del frigorifero 108
9 Pulizia e cura 113
10 Garanzia 114
11 Smaltimento 114
12 Eliminazione dei guasti 115
13 Specifiche tecniche 118

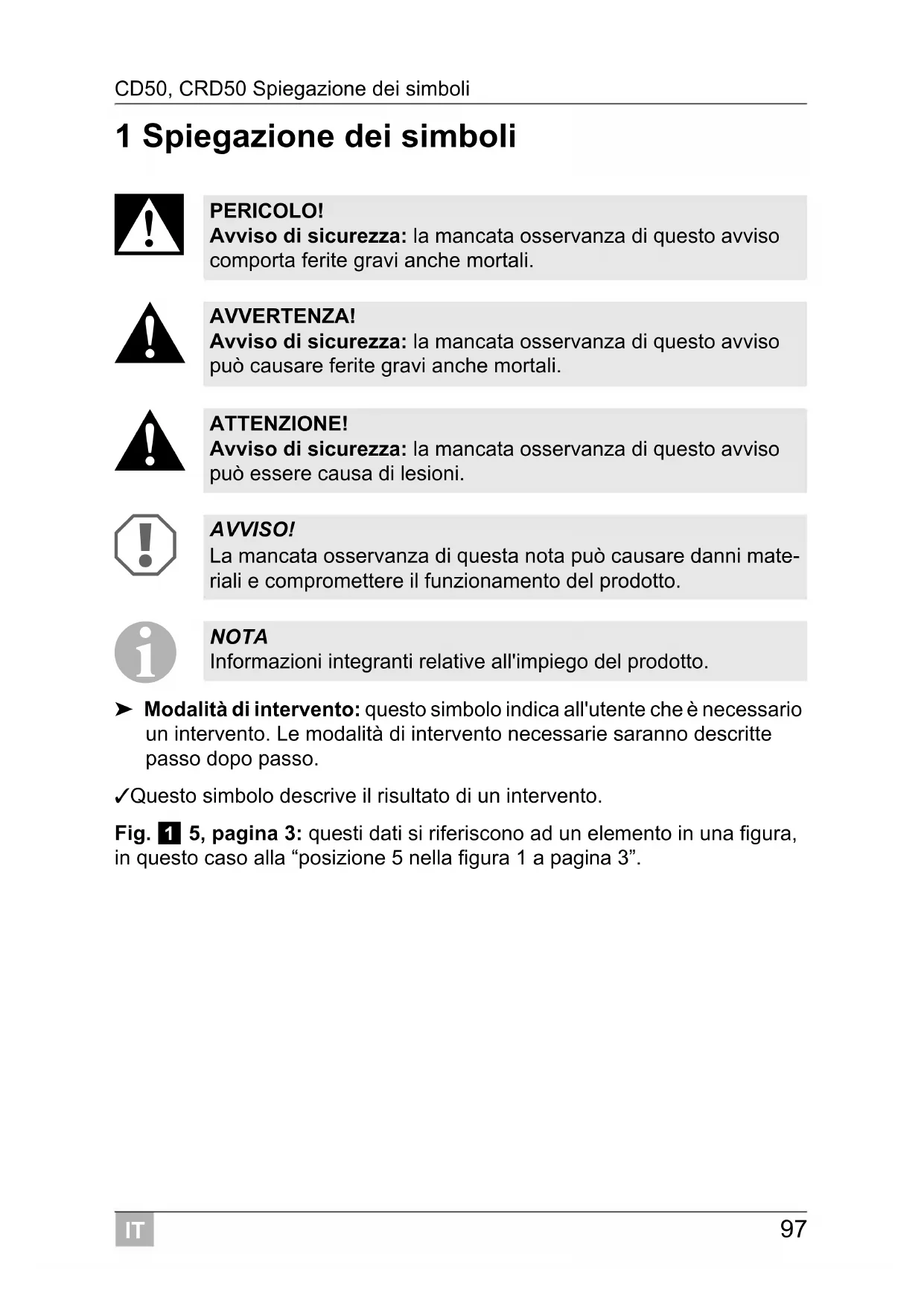

1 Spiegazione dei symboli
PERICOLO!
Avviso di sicurezza: la mancata osservanza di quello avviso comporta ferite gravi ancche mortali.
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso cui po causare ferite gravi ancche mortali.
ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso cui quod siereca da le sioni.
AVVISO!
La mancata osservanza di estanota cui cassetà danni materiali e prompressere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiego del prodotto.
Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
Questo significolo descrive il risultato di un'intervento.
Fig. 1 5, pagina 3: quosti dati si riferiscono ad un elemento in una figura, in quello caso alla "posizione 5 nella figura 1 a pagina 3".
2 Indicazioni di sicurezza
Il produttore non si assume nessuna responsabilità per anni nei seguenti casi:
- errors di montaggio o di allacciamento
- danni al prodotto dovuti a influenze meccaniche o a sovratensioni
- modifiche al prodottoswana esplicita autorizzazione del produttore
impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni
2.1 Sicurezza generale
PERICOLO!
- Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interrottore differenziale.
AVVERTENZA!
- Far installmente l'apparecchio in luoghi umidi solo da un esperto.
- Se il dispositivo presente danni visibili, non metterlo in funzione.
- Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore,da parte del suo servizio assistenza clienti.
- Questo dispositivo deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
- Il presente apparecchio può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull'utilizzo sicuro dell'apparecchio e in grado di capire i pericoli che possono sorgere.
- La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
- Non lasciare soli i bambini per assicurarsi che non giochino con il disposativo.
- Conservare e utilizzato l'apparecchio lontano alla portata dei bambini al di tutto degli 8 anni.
- Nell'apparecchio non conservare sostanje explosive come ad es. bombolette spray con gas propellente inflammabile.
ATTENZIONE!
- Pericolo di schiacciamento! NonMETTERe le dita nella cerniera.
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.
AVVISO!
- Confrontare i dati della tensione riportati sulla targhetto con quelli dell'alimentatore.
- Non estrarre mai la spina alla presa tirando il cavo di allacciamento.
- Quando il frigorifero è collegato a un presa CC: Staccare il frigorifero e le altre utenze alla batteria prima di collegare il caricabatterie rapido!
- Quando il frigorifero è collegato a un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
- Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi!
- Mantenere l'aperture di scarico sempre pulita.
Non aprire in nessun caso il circuito di raffreddamento. - Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale.
- Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigerante nel circuito di raffreddamento è facilitmente infiammabile.
In caso di danneggiamento del circuito di raffreddamento:
- Evitare fiamme libere e scintille.
-
Areare bene l'ambiente.
-
Installare l'apparecchio in unippo asciutto e protetto da eventuali spruzzi d'acqua.
2.2 Sicurezza durante il funzionamento dell'apparecchio
PERICOLO!
- Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.
ATTENZIONE!
- Prima della messa in funzione, assicurarsi che la linea di alimentazione e la spina siano asciutte.
- Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa.
AVVISO!
- Non utilizzato appearecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore.
- Non collocare il disposativo nelle vicinanze di fiamme libero o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
Pericolo di surriscaldamento!
Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente.
- Fare attentzione che le aperture di aerazione non vengano coperte.
- Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
Non immershere mai il dispositivo in acqua.
Proteggere il dispositivo e i cavi dal caldo e dall'umidità. - Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero.
3 D o t a z i o n
Quantità Denominazione
1 Frigorifero
1 Istruzioni per l'uso
4 Accessori
Denominazione N. art.
Adattatore di rete MPS35 9103555825
5 Uso conforme alla destinazione
Il frigorifero è adatto per raffreddare e surgelare alimenti.
AVVISO!
Qualora si debbano conservare medicinali in frigorifero, controllare che l'apparecchio dispona di una capacité di raffreddamento in grado di soddisfare i requisiti dei rispetti pharmaci.
Un raffreddamento ottimale è garantito con temperature ambiente tra i +16^ C e i +38^ C e un'umidità massima del 90%.
6 Descrizione tecnica
WAECO CoolMatic CD50 (n. art. 444270023) e CRD50 (n. art. 9105304081) posso n o raffreddare e mantenere freddi gli alimenti. Nel freezer è possibl esurgelare gli alimenti.
Il cassetto frigorifero più essere estratto in corrispondenza della maniglia ed essere molto completamente dal vano refrigerato per svolgere la pulizia. I distanziatori proteggono alla caduta bottiglie o imballaggi contenti bevande.
Il freezer è estrabile. In tal modo il vano refrigerato se necessario può essere ampliato, se necessario.
Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento è esente da manutenzione.
L'apparecchio è adatto per l'impiego con una tensione continua di 12 V o 24 V (ad es. in camper, in roulotte o barche).
Mediante un raddrizzatore (accessorio) è possibile alimentare i frigoriferi da 12 o 24 V a una rete di alimentazione in corrente alternata.
- Raddrizzatore MPS35: per l'impiego con una rete da 110 - 240 V
Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto ad uno sbandamento continuo di 30^ .
La temperatura desiderata può essere regolata in modo continuo da un termostato.
6.1 Panoramaappapecchio
| N. in fig. 1, Spiegazione pagina 3 |
| 1 Freezer (estraibile) |
| 2 Cassetto frigorifero (estraibile) |
| 3 Leva di fissaggio per il vano refrigerato |
6.2 Elementi di lavoro
| N. in fig. 2, Spiegazione pagina 3 |
| 1 Termoregolatore |
| 2 LED verde: funzionamento |
| 3 LEDrosso: guasto |
| 4 Illuminazione interna |
7 Installazione e allacciamento del frigorifero
AVVISO! Indicazioni di sicurezza per l'installazione su imbarcazioni
In caso di installmente su imbarcazioni prestare particolare attenzione alle seguentiindicazioni:
- L'apparecchio è concepito per uno sbandamento massimo di 30^ . Durante l'installazione del frigorifero assicurarsi che l'apparecchio sia adeguatamente fissato per questaevenienza. Per qualsiasi fornanda sull'installazione rivolgersi a untechnico specializzato e adeguatamente istruito.
- Installare il frigorifero in modo tale da permettere all'aria riscaldata di uscireenza dificoltà (o verso l'alto o lateralmente, fig. 3, pagina 4).
- L'apparecchio è concepito per temperature ambiente comprese fra +16 °C e +38 °C.
- Con il collegamento alla retefarein modo che l'alimentazione elettrica sa sempre controllata da un interrottore differenziale!
7.1 Installazione del frigorifero
AVVISO!
- Per evitare i pericoli, fissare l'apparecchio come descripto delle istruzioni per l'uso.
- Tenere le aperture dell'alloggiamento (feritoie di aerazione ecc.), o la struttura di installatione, libero da oggetti.
- Il frigorifero è adatto per essere installato solo in una cucina componibile. Dop o l'installazione deve essere accessibile solo la parte anteriore dell'apparecchio.
- In caso di frenata brusca, agiscono forze intense in direzione di guida. Per evitare danneggiamenti all'abitacolo e al frigorifero, quest'ultimo non deve essere installato con la parte anteriore in direzione di guida.
L'apparecchio è previsto per temperature ambiente comprese fra +16^ e +38^ . In caso di esercizio continuo, l'umidità dell'aria deve essere inferiore al 90%.
Installare il frigorifero in unippo asciutto e protetto. Non collocare l'apparecchio nelle vicinanze di fonti di calore (riscaldamenti, fornia gas, tubature dell'acqua calda ecc.).
Installare il frigorifero in modo tale da permettere all'aria riscaldata di uscirezza dificoltà (o verso l'alto o lateralemente). Pertanto occorre garantire una ventilazione sufficiente (fig. 3, pagina 4).
N. in
fig. 3, pagina 4
Spiegazione
1 Aria fredda di alimentazione
2 Aria calda di scarico
3 Condensatore
4 Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico verso l'alto o lateramente.
Il condensato prodotto durante il normale funzionamento del frigorifero cui ènessere fatto defluire mediante due scoli sull'apparecchio. Allo stato di segna dell'apparecchio, quosti scoli sono chiusi. I due scoli si trovano sul lato posteriore e su quello inferiore dell'apparecchio (fig. 4, pagina 4).
Scegliere lo scarico della condensa più adatto al luogo di montaggio e rimuovere il tappo.
Penetrare con un oggetto appuntito (p.es. un cacciavite) ca. 25 - 30mm nello scarico per aprire la parte interna dell'apparecchio.
Rimuovendo la vaschetta di raccolta (fig. 5 1, pagina 5).
Collegare un tubo flessibile (fig. 6 2, pagina 5) al bocchettone di scarico (fig. 6 1, pagina 5).
7.2 Allacciamento del frigorifero
Collegare il frigorifero alla corrente continua
I frigoriferi possono essere alimentati con una tensione continua da 12V o 24V .
AVVISO!
Per evitare perdite di tensione e di potenza, il cavo dovrebbe essere il più corto possibile e non essere interrotto.
Evitare perché interruptori, spine o scatole di derivazione supplementari.
Stabilire la sezione necessaria del cavo in funzione della sua lunghezza fig. 7, pagina 5.
Legendaperfig.7，pagea5
Assi coordinati Significato Unità
I Lunghezza del cavo m
Sezione del cavo mm2
AVVISO!
Rispettare la giusta polarità.
Prima della messa in funzione dell'apparecchio controllinge se la tensione di esercizio e quella della batteria corrispondono (vedi targhetto).
Collegare il frigorifero
- il più direttamente possibile ai poli della batteria oppure
- ad uno slot da 12 V= o da 24 V=
Proteggere la linea positiva con 15 A (con 12 V) o 7,5 A (con 24 V) (fig. 8 1, pagina 6).
Collegare il cavo rozzo (fig. 8 rt, pagina 6) al polo positivo della batteria.
Collegare il cavo nero (fig. 8 sw, pagina 6) al polo negativo della batteria.
AVVISO!
Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e le autres utensze alla batteria.
Le sovratensioni possono danneggiare ilsystema elettronico degli appearecchi.
Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica contro l'inversione di polarità che protege il frigorifero contro l'inversione di polarità durante il collegamento della batteria e un eventuale cortocircuito. Per proteggere la batteria il frigorifero si spegne automaticamente se la tension non è più sufficiente (vedi la tabella seguente).
12V24V
Tensione di interruzione 10,4 V 22,8 V
Tensione di ripristino 11,7 V 24,2 V
Collegare il frigorifero alla corrente alternata (accessorio)
PERICOLO! Pericolo di morte!
Non usare spine e interrupttori se avete mani o piedi bagnati.
- Se il frigorifero si trovava a bordo di un'imbarcazione ed è azionato mediante un collegamento a terra a una rete di tensione alternata, è assolutamente necessario insere un interrottore differenziale di protezione fra la rete di tensione alternata e il frigorifero.
Fatevi consigliare da un esperto.
È possibile allacciare i frigoriferi alla tensione alternata da 110 - 240 V~, se viene utilizzato il raddrizzatore MPS35 (accessorio).
Il raddrizzatore MPS35 dispone di un circuito di priorità per proteggere la batteria adesso collegata. In caso di allacciamento alla rete da 110 - 240V il raddrizzatore passa automaticamente dall'azionamento a batteria al collegamento alla rete.
Se l'allacciamento alla rete da 110 - 240V iene staccato, il raddrizzatore di rete ripristina automaticamente il funzionamento a batteria. Il collegamento alla reteattraverso il raddrizzatore ha sempre la precedenza sul funziona-mentationa batteria.
Se il frigorifero viene collegato alla tensione alternata, procedere come segue:
fissare il raddrizzatore alla posizione prevista dietro al frigorifero (fig. 9, pagina 6), come rappresentato.
Proteggere il circuito di currente alternata con un fusabile ritardato (250 V/4 A) (fig. 9 3, pagina 6).
Collegare il raddrizzatore come rappresentato alla fig. 10, pagina 7.
Collegare il frigorifero al raddrizzatore (fig. 10 2, pagina 7): - cavo grosso: polo positivo della batteria - cavo nero: polo negativo della batteria
Inserire la spina nella presa CA (fig. 10 1, pagina 7).
8 Impiego del frigorifero
NOTA
Per motivi igienici, prima della messa in funzione iniziale del frigo-riferero pulirne l'internale e l'esterno con un panno umido (vedianche capitolo "Pulizia e cura" a pagina 113).
8.1 Suggerimenti per risparmiare energia
Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
Non apriere il frigorifero più spesso del necessario.
Non lasciare il frigorifero aperto più del necessario.
- Sbrinare il frigorifero appena si è formato uno strato di ghiaccio.
- Evitare un abbassamentoecessivo della temperatura interna se non necessario.
- Ad intervalli regolari eliminare dal condensatore polvere ed eventuali impurità.
8.2 Impiego del frigorifero
Il frigorifero permette di conservare la freschezza degli alimenti. Nel freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi.
AVVISO!
- All'interno del frigorifero non devono essere collocati apparenti elettrici. Un'eccezione è rappresentata dagli apparentchi autorizzati dal produttore.
- Prestare attenzione a non raffreddareecessivamente bevande o vivande liquide conservate in contentitori di vetro, in quanto esse si dilatano se congete, provocando la rottura dei contentitori di vetro.
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.
- Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
Accendere il frigorifero ruotando il termoregolatore (fig. 2 1, pagina 3) verso destra.
NOTA
Il compressore si avvia circa 60 s dopo che il frigorifero è stato acceso.
Regolazione della temperatura
Mediante il termoregolatore è possibile regolare la temperatura in modo continuo.
Accendere il frigorifero ruotando il termoregolatore (fig. 2 1, pagina 3) verso destra.
Il termostato integrato regola la temperature nel modo seguente:
- 1 = capacità di raffreddamento minima
- 7= capacità di raffreddamento massima
NOTA
La potenza frigorifera può essere influenzata
- alla temperature ambiente,
- alla quantità di alimenti da conservare,
- alla frequenza delle aperture della porta.
Conservazione degli alimenti
Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.
AVVISO!
Non conservare alimenti caldi nel vano frigorifero.
Non mettere nel freezer contentitori di vetro che contengono liquidi.
NOTA
Conservare in contentitori spessi alimenti che assorbono disponente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.
Attenersi alleindicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti.
Per la conservazione degli alimenti osservare le seguentiindicazioni:
- Non ricongelare mai prodotti che si stanno scongelando o sono più stati scongelati, ma consumarli il più velocemente possibile.
- Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chuiderli in contentitori adatti provvisti di coperchio in modo da conservare meglio gli aromi, la consistenza e la freschezza.
Estrazione del cassetto frigorifero
Aprire il cassetto frigorifero tirandolo fino all'arresto.
Premere la leva di fissaggio versuso l'alto per allentare l'arresto.
Estrarre il cassetto frigorifero.
Estrazione del freezer
Aprière lo sportello del freezer e porlo orizzontalmente.
Staccare la catena dal fissaggio.
Sfilare lo sportello verso l'esterno. In tal modo viene estrattoanche il ripiano.
Sbrinamento del vano refrigerato
L'apparecchio offre due possibilità per rimuovere la condensa formatasi durante il funzionamento:
- rimuovendola direttamente verso l'esterno:
rimuovendo la vaschetta di raccolta (fig. 5 1, pagina 5).
Collegare un tubo flessibile (fig. 6 2, pagina 5) al bocchettone di scarico (fig. 6 1, pagina 5).
- raccogliendola nella vaschetta di raccolta:
Svuotare la vaschetta di raccolta (fig. 5 1, pagina 5) se necessario.
Sbrinamento del frigorifero
AVVISO!
Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
Per sbrinare il frigorifero, procedere come segue:
Togliere i prodotti dal frigorifero.
Immagazzinarli eventually in un altro frigorifero affinché si mantenga nano freddi.
Ruotare il termoregolatore (fig. 2 1, pagina 3) e portarlo su "0".
Lasciare la porta aperta.
8.3 Eliminazione del meccanismo di bloccaggio
AVVISO!
Regolare il meccanismo di bloccaggio solo con il cassetto aperto. Seesso viene spostato col cassetto chiuso l'apparecchio viene danneggiato.
Il frigorifero è provvisto di un meccanismo di bloccaggio (fig. 11 1, pagina 7), utilizzabileanche come sicura per iltrasporto.Sono possibili le seguenti regolazioni:
- Lock (girare la manopola verso destra fino all'arresto): il cassetto è chiuso e bloccato.
Per aprire il cassetto tirare la maniglia verso l'alto ed estrarre il cassetto. - Vent (girare la manopola verso sinistra fino all'arresto): la porta è leggermente aperta, ma fissata.
Utilizzato Questa posizione quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
8.4 Come spegnere il frigorifero e lasciarlo spento per un periodo prolongato.
Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue:
ruotare il termoregolatore (fig. 2 1, pagina 3) e portarlo su "0".
Staccare il cavo di allacciamento della batteria oppure estrre la spina della linea a corrente alternata dal raddrizzatore.
▶ Pulire il frigorifero (a riguardo vedi capitolo “Pulizia e cura” a pagina 113).
Ruotare la manopola del meccanismo di bloccaggio (fig. 11 1, pagina 7) versusinistra fino all'arresto ("Vent").
Chiudere la porta finché non si innesta.
La porta rimane aperta impedendoosi la formazione di cattivi odori.
9 Pulizia e cura
AVVERTENZA!
Staccare l'apparecchio alla rete ogni volta che si effettua la pulizia e la cura.
AVVISO! Pericolo di danni!
- Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciac quarlo.
- Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
- Non impiegare mai utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili trasce di sporco.
Assicurarsi che non goccoli acqua nelle guarnizioni. Questo può danneggiare ilsystema elettronico.
Dopo aver pulito il frigorifero asciugarlo con un panno.
10 Garanzia
Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la segunte documentazione:
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
11 Smaltimento
AVVERTENZA! Situazione di pericolo per bambini! Prima di smaltire il vostro vecchio frigorifero:
- Smontare il cassetto.
- Lasciare i piani d'appoggio all'interno del frigorifero in modo che i bambini non possano usarli come mezzi di salute.
Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.
Quando il prodotto vieneMESSO fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adequate concernenti lo smaltimento.
12 Eliminazione dei guasti
Significato del LED rosso (fig. 2 3, pagina 3)
In caso di guasti di funzionamento il LED si accende ripetutamente. Il numero di impulsi dipende alla tipologia di erre.
Ogni accensione ha la durata di un quarto di secondo. Alla conclusione dellaserie di impulsi segue una pausa. La sequenza per l'erreore viene ripetutaogni quattro secondi.
| Numero di impulsi luminosi | Guasto Possibile causa | |
| 1 Tensione di alimentazione | La tensione di alimentazione si trovale di fuori del campo di regolazione. | |
| 2 Sovracorrente ventola La ventola sovraccarica l'unità elettronica con più di 1 A. | ||
| 3 Il motore non si avvia Il rotore è in panne. | La pressione differenziale nelsystema di raffreddamento èccessiva (>5 bar). | |
| 4Numero di giri insufficienti | Con un systemadi raffreddamento troppoSovraccaricato non è possibilemantenerile il numero di giri minimodel motore di 1850 min-1. | |
| 5 Sovratemperatura dell'unità elettronica | Con systemadi raffreddamento troppo sovracco ricoc o con temperatura eccessiva il systemaelettronico surriscalda troppo. | |
Temperatura interna troppo fredda con regolatore sul livello "1"
| Disturbo Possibile causa | Rimedio | |
| Il compressore gira ininterrottamente | Termostato guasto Sostituire il termostato | |
| Il compressore gira da molto tempo | Nel freezer è stata congelata una quantità eccessiva | - |
II compressore non gira (collegamento batteria)
| Disturbo Possibile causa | Rimedio | |
| UMO=0 V Interruzione nella linea di allacciamato batteria -systema elettronico | Eseguire il collegamento | |
| Interruttore principale guasto (se disponibile) | Sostituire l'interruttore principale | |
| Protezione supplementare della linea saltata (se disponibile) | Sostituire la protezione della linea | |
| UMO≤UON | Tensione batteria insufficiente Caricare | la batteria |
| Tentativo di avviamento con UMO≤UOFF | Collegamento cavi allentato Cattivo contatto (corrosione) | Eseguire il collegamento |
| Capacità batteria insufficiente Sostituire | la batteria | |
| Sezione cavo insufficiente | Sostituire il cavo (fig. 7, pagina 5) | |
| Tentativo di avviamento con UMO≥UON | Temperatura ambiente eccessiva - | |
| Aerazione e disaerazione insufficienti Spostare il frigorifero | ||
| Condensatore sporco Pulire il condensatore | ||
| Interruzione elettrica nel compressore fra le spine | Compressore difettoso I lavori di riparazione devono essere effettuali solo da un Punto Assistenza Clienti autorizzato. |
UMO Tensione fra morsetto positivo e morsetto negativo delsystema elettronico
UON Tensione di accensione del systema elettronico
U_OFF Tensione di interruzione delsystema elettronico
II compressore non gira (collegamento tensione alternata)
| Disturbo Possibile causa | Rimedio | |
| Assenza di tensione Interruzione nella linea di allacciamento | Eseguire il collegamento | |
| Interruttore principale guasto (se disponibile) | Sostituire l'interruttore principale | |
| Protezione supplementare della linea saltata (se disponibile) | Sostituire la protezione della linea | |
| È presente tensione ma il compressore non gira | Temperatura ambiente eccessiva – | |
| Aerazione e disaerazione insufficienti Spostare il frigorifero | ||
| Condensatore sporco Pulire il condensatore | ||
| Interruzione elettrica nel compressore fra le spine | Compressore difettoso I lavori di riparazione devono essere effettuali solo da un Punto Assistenza Clienti autorizzato. | |
La potenza frigorifera si riduce, la temperatura interna aumento
| Disturbo Possibile causa | Rimedio | |
| Il compressore gira da molto tempo/ininterrotta-mente | Temperatura ambiente eccessiva – | |
| Aerazione e disaerazione insufficienti Spostare il frigorifero | ||
| Condensatore sporco Pulire il condensatore | ||
| Ventola guasta Sostituire la ventola | ||
| Il compressore gira di radoCapacità batteria esaurita Caricare la batteria | ||
Rumori insoliti
| Disturbo Possibile causa | Rimedio | |
| Forte ronzio L'elemento costruttivo del ciclo frigori-geno non può oscillare liberamente (dipende alla parete) | Piegare con cautela l'elemento costruttivo | |
| Presenza di corpi estranei bloccati fra refrigeratore e parete | Elimare i corpi estranei | |
| Rumore della ventola | - |
13 Specifiche tecniche
| CoolMatic CD50 CoolMatic CRD50 | ||
| Tensione di allacciameto: | 12 V=-/24 V= | |
| Corrente nominale: 5,7 A con | 12 V=2,8 A con 24 V= | |
| Capacità di raffreddamento: Vano frigorifero: Freezer: | +2 °Ca +12 °C-15 °Ca -7 °C | |
| Categoria: con freezer: categoria 5 (frigorifero con scomparto con due stelle) Freezer estratto: categoria 1 (frigorifero con uno o più scomparti) | ||
| Consumo energetico: 31,2 Ah/24h | ||
| Volume utile: capienza freezer: | 46,7 I9 I | 46,7 I6 I |
| Classe climatica: ST | ||
| Temperatura ambiente: +16 °Ca +38 °C | ||
| Umidità dell'aria: massimo 90% | ||
| Sbandamento continuo: massimo 30° | ||
| Emissioni acustiche: | 46 dBA | |
| Dimensioni: | fig. 12, pagina 7 | |
| Peso: | 19 kg | |
| Refrigerante R134a: | 55 g | |
| Certificati di controllo: | CE TUTTE BILANZI PER L'ACQUISCELIIATI EQUISCUENTI EQUISCUENTI | |
