BRUKSANVISNING CoolMatic CRD 50 WAECO

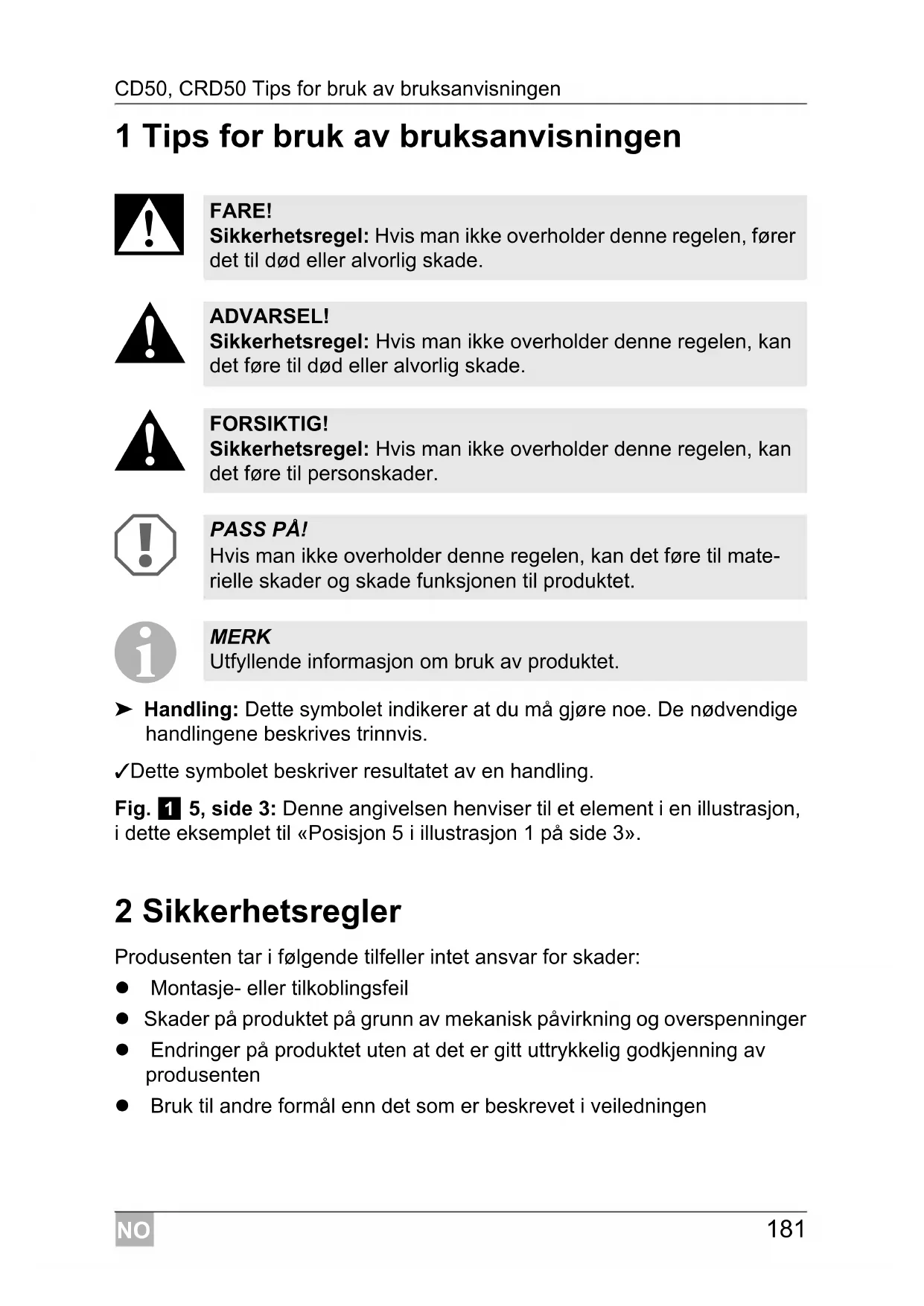

1 Tips for bruk av bruksanvisningen

➤ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis. ✓ Dette symbolet beskriver resultatet av en handling. Fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3». 2 Sikkerhetsregler Produsenten tar i følgende tilfeller intet ansvar for skader: Montasje- eller tilkoblingsfeil Skader på produktet på grunn av mekanisk påvirkning og overspenninger Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten Bruk til andre formål enn det som er beskrevet i veiledningen FARE! Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade. ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. FORSIKTIG! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader. PASS PÅ! Hvis man ikke overholder denne regelen, kan det føre til mate- rielle skader og skade funksjonen til produktet. MERK Utfyllende informasjon om bruk av produktet.NO Sikkerhetsregler CD50, CRD50

ADVARSEL! I våtrom må installasjoner kun utføres av fagfolk. Apparatet må ikke tas i bruk hvis det har synlige skader. Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner. Reparasjoner på dette apparatet må kun utføres av fagfolk. Usakkyndige reparasjoner kan føre til alvorlige farer. Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det. Rengjøring og vedlikehold må ikke utføres av barn uten at de er under oppsikt. Barn skal være under tilsyn for å sikre at de ikke leker med apparatet. Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for barn under 8 år. Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.

FORSIKTIG! Fare for kvestelser! Ikke ta tak i hengselet. Næringsmidler må kun oppbevares i originalforpakning eller i egnede beholdere.

PASS PÅ! Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel. Trekk aldri støpslet ut av stikkontakten etter ledningen. Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtigladeren.NO CD50, CRD50 Sikkerhetsregler

Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble fra forbindelsen eller slå av kjøleapparatet når du slår av motoren. Hvis ikke kan batteriet bli ladet ut. Kjøleapparatet er ikke egnet for lagring av etsende eller løse- middelholdige stoffer. Avløpsåpningen må holdes ren. Kjølekretsløpet må ikke åpnes under noen omstendigheter. Apparatet må ikke transporteres i vannrett stilling, ellers kan oljen renne ut av kompressoren. Se til at kjølekretsløpet ikke kommer til skade under trans- porten. Kjølemiddelet i kjølekretsløpet er lett antennelig. Ved skader på kjølekretsløpet: – Unngå åpen ild og gnister. – Sørg for god ventilasjon i rommet. Sett apparatet på et tørt sted som ikke er utsatt for vannsprut.

2.2 Sikkerhet ved bruk av apparatet

FARE! Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.

PASS PÅ! Ikke bruk elektriske apparater inne i kjøleapparatet dersom disse apparatene ikke er anbefalt brukt av produsenten for dette. Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.). Fare for overoppheting! Påse at varme som oppstår under drift alltid blir ventilert bort på en tilfredsstillende måte. Påse derfor at apparatet står langt nok unna vegger eller gjenstander, slik at luften kan sirkulere. Pass på at lufteåpningene ikke blir blokkert.NO Leveringsomfang CD50, CRD50

Fyll ikke væsker eller is i den innvendige beholderen. Dypp aldri apparatet i vann. Beskytt apparatet og kabelen mot varme og fuktighet. Påse at matvarer ikke kommer i kontakt med veggene i kjø- lerommet. 3 Leveringsomfang 4 Tilbehør 5 Tiltenkt bruk Kjøleskapet er beregnet på å kjøle ned og dypfryse næringsmidler.

6 Teknisk beskrivelse WAECO CoolMatic CD50 (Art.-nr. 444270023) og CRD50 (Art.-nr. 9105304081) kan avkjøle og holde varer kjølige. I fryserommet kan du dypfryse varer. Kjøleromskuffen kan trekkes ut etter håndtaket og tas helt ut av kjølerommet i forbindelse med rengjøring. Avstandsholdere sikrer flasker og annen drik- kevareemballasje mot å velte når skuffen trekkes ut. Fryseromshyllen kan tas ut. Dermed kan kjølerommet utvides ved behov. Alle materialer som er benyttet i kjøleskapet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt. Apparatet kan brukes på en likespenning på 12 V eller 24 V (f. eks. i bobiler, campingvogner eller på båter). Med en likeretter (tilbehør) kan 12 hhv. 24 V kjøleskapene drives på veksel- strømnett: Likeretter MPS35: for bruk på 110 – 240 V nett Ved bruk på båter tåler kjøleskapet en krenging på 30°. Temperaturen kan justeres trinnløst med en termostat.

7 Plassere og koble til kjøleskapet

7.1 Plassere kjøleskapet

Apparatet er beregnet for omgivelsestemperaturer mellom +16 °C og +38 °C. I kontinuerlig drift må ikke luftfuktigheten ligge over 90 %. Sett kjøleskapet på et tørt og sikkert sted. Unngå å plassere det ved siden av varmekilder som varmeovner, gassovner, varmtvannsledninger osv. PASS PÅ! Sikkerhetsinformasjon ved installasjon på skip Vær spesielt oppmerksom på følgende informasjon ved installa- sjon på skip: Apparatet er beregnet for en krenging på maks. 30°. Ved montering av kjøleskapet må du være oppmerksom på at apparatet må sikres for slike tilfeller. Ta kontakt med autorisert faghandel ved spørsmål angående installasjon. Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene, fig. 3, side 4). Apparatet er beregnet for omgivelsestemperaturer mellom +16°C og +38°C. Ved nettdrift må apparatet være sikret via en jordfeilbryter! PASS PÅ! Fest apparatet slik dette er beskrevet i bruksanvisningen for å unngå farer. Ventilasjonsåpninger i kapslingen eller der apparatet er inn- montert må ikke tildekkes. Kjøleskapet er kun egnet for installasjon i en innbyggingsnisje. Etter innbyggingen skal kun apparatfronten være tilgjengelig. Ved en fullstendig bremsing virker sterke krefter i kjøreretningen. For å forhindre skader på kjøleapparatet og på kjøretøyets innside, skal kjøleapparatet ikke installeres med fronten i kjøreretningen.NO CD50, CRD50 Plassere og koble til kjøleskapet

Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene). Sørg derfor for tilstrekkelig lufting (fig. 3, side 4). Kondensat som oppstår under normal bruk av kjøleskapet kan føres ut av kjøleskapet gjennom to avløp. Ved levering er disse avløpene lukket. Begge avløpene befinner seg på baksiden og undersiden av apparatet (fig. 4, side 4). ➤ Velg det kondensatavløpet som passer til monteringen og fjern respektive deksel. ➤ Stikk med en spiss gjenstand (f.eks. skrutrekker) ca. 25 til 30 mm inn i avløpet for å åpne apparatet mot innsiden. ➤ Ta ut oppsamlingsskålen (fig. 5 1, side 5). ➤ Koble en slange (fig. 6 2, side 5) til avløpsstussene (fig. 6 1, side 5).

7.2 Koble til kjøleskapet

Koble kjøleskapet til likestrøm Kjøleskapene kan drives med 12 V eller med 24 V likespenning.

➤ Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. 7, side 5. Forklaring til fig. 7, side 5 Nr i fig. 3, side 4 Forklaring 1 Kald tilluft 2 Varm avtrekksluft 3 Kondensator 4 Avstand over, når det ikke kan sirkulere nok avtrekksluft opp- over eller til siden PASS PÅ! For å unngå spennings- og effekttapene, må kabelen være så kort som mulig og ikke brukket. Unngå derfor ekstra brytere, kontakter eller fordelerbokser.NO Plassere og koble til kjøleskapet CD50, CRD50

For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kort- slutning. For å beskytte batteriet, kobles kjøleskapet ut automatisk når spen- ningen ikke lenger er tilstrekkelig (se følgende tabell). Koordinatakse Betydning Enhet l Kabellengde m ∅ Kabeltverrsnitt mm² PASS PÅ! Pass på riktig polaritet. PASS PÅ! Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk. 12 V 24 V Utkoblingsspenning 10,4 V 22,8 V Gjeninnkoblingsspenning 11,7 V 24,2 VNO CD50, CRD50 Bruke kjøleskapet

Koble kjøleskapet til vekselstrøm (tilbehør)

Du kan koble kjøleskapene til vekselspenning på 110 – 240 Vw når du bru- ker likeretteren MPS35 (tilbehør). Likeretteren MPS35 har en prioritetskobling som skåner det tilkoblede batte- riet. Når den kobles til 110 – 240 Vwnettet, kobler likeretteren om automatisk fra batteridrift til nettdrift. Når 110–240 Vwnettet kobles ut, kobler nettlikeretteren om til batteridrift igjen. Nettdrift via nettlikeretteren har alltid prioritet foran batteridrift. Gå fram på følgende måte når du kobler kjøleskapet til vekselspenning: ➤ Fest likeretteren som vist til stedet som er beregnet for dette på baksiden av kjøleskapet (fig. 9, side 6). ➤ Sikre vekselstrømkretsen med en treg sikring (250 V/4 A) (fig. 9 3, side 6). ➤ Koble til likeretteren slik det vises på fig. 0, side 7. ➤ Koble kjøleskapet til likeretteren (fig. 0 2, side 7): – rød kabel: Plusspolen til batteriet – svart kabel: Minuspolen til batteriet ➤ Plugg støpslet inn i AC-stikkontakten (fig. 0 1, side 7). 8 Bruke kjøleskapet

FARE! Livsfare! Ta aldri i støpsler og brytere med våte hender eller hvis det er vått der du står. Hvis du bruker kjøleapparatet om bord på en båt via landtilkob- ling på vekselspenningsnettet, må du koble en jordfeilbryter mellom vekselspenningsnettet og kjøleapparatet. Spør fagfolk. MERK Før det nye kjøleskapet tas i bruk, skal man av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel «Rengjøring og stell» på side 194).NO Bruke kjøleskapet CD50, CRD50

Velg et montasjested som har god ventilasjon og er beskyttet mot sol- stråling. Avkjøl varm mat før du plasserer den i apparatet for avkjøling. Ikke åpne kjøleapparatet lenger enn nødvendig. Ikke la kjøleskapet stå lenger åpent enn nødvendig. Rim av kjøleskapet hvis det har dannet seg is på det. Unngå unødvendig høy innetemperatur. Rengjør kondensatoren regelmessig for støv og forurensinger.

8.2 Bruke kjøleskapet

Med kjøleskap kan man konservere ferske næringsmidler. Dessuten kan du oppbevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet.

➤ Slå på kjøleskapet samtidig som du dreier temperaturregulatoren (fig. 2 1, side 3) mot høyre.

PASS PÅ! Man må ikke sette elektriske apparater inn i kjøleboksen. Unntak fra dette skal være godkjent av produsenten. Pass på at drikkevarer eller matvarer i glassbeholdere ikke blir for kalde. Ved frysing utvider drikke og flytende matvarer seg. Glass- beholderen kan derfor bli ødelagt. Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere. Pass på at kun gjenstander hhv. varer som tåler nedkjøling til innstilt temperatur befinner seg i kjøleskapet. MERK Etter at kjøleskapet er slått på, tar det omlag 60 s før kompressoren starter.NO CD50, CRD50 Bruke kjøleskapet

Stille inn temperatur Du kan stille inn temperaturen trinnløst ved hjelp av temperaturregulatoren. ➤ Slå på kjøleskapet samtidig som du dreier temperaturregulatoren (fig. 2 1, side 3) mot høyre. Den integrerte termostaten regulerer temperaturen på følgende måte: 1 = laveste kjøleeffekt 7 = høyeste kjøleeffekt

➤ Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene. ➤ Vær oppmerksom på følgende ved konservering: – Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig. – Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre. MERK Kjøleeffekten kan bli påvirket av omgivelsestemperaturen, mengden matvarer som skal kjøles, hvor ofte døren blir åpnet. PASS PÅ! Konserver ikke varme matvarer i fryseskuffen. Sett ikke glassbeholderen med væske i fryseskuffen. MERK Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere.NO Bruke kjøleskapet CD50, CRD50

Ta ut kjøleromsskuffen ➤ Trekk kjøleromsskuffen oppover til den stopper. ➤ Trykk låsespaken oppover for å løsne anslaget. ➤ Trekk ut kjøleromsskuffen. Ta ut fryseromshyllen ➤ Åpne dekslet til kjølerommet og plasser det vannrett. ➤ Løsne kjedet fra festet. ➤ Trekk dekslet ut og av. Da følger også hyllebunnen med. Avriming av kjølerommet Kondensat som har samlet seg opp under drift kan fjernes på to måter: det kan føres direkte ut: Ta ut oppsamlingsskålen (fig. 5 1, side 5). Koble en slange (fig. 6 2, side 5) til avløpsstussene (fig. 6 1, side 5). samle i oppsamlingsskålen: Tøm oppsamlingsskålen (fig. 5 1, side 5) ved behov. Avrime fryseromshyllen

Gå fram på følgende måte for å avrime kjøleskapet: ➤ Ta ut matvarene. ➤ Oppbevar dem evt. i et annet kjøleapparat, slik at de holder seg kalde. ➤ Still temperaturregulatoren (fig. 2 1, side 3) på «0». ➤ La døren stå åpen. PASS PÅ! Bruk aldri mekaniske verktøy til å fjerne islag eller for å løsne fastfrosne gjenstander.NO CD50, CRD50 Bruke kjøleskapet

Kjøleskapet har en låsemekanisme (fig. a 1, side 7) som også fungerer som transportsikring. Følgende innstillinger er mulig: Lock (Drei hjulet mot høyre til det stopper): Skuffen er lukket og sikret. For å åpne skuffen trekker du håndtaket oppover og trekker ut skuffen. Vent (Drei hjulet mot venstre til det stopper): Skuffen er litt åpen, men festet. Bruk denne posisjonen når du ikke skal bruke apparatet på lang tid.

8.4 Slå av kjøleskapet

Hvis kjøleskapet ikke skal brukes på lang tid, gjør du følgende: ➤ Still temperaturregulatoren (fig. 2 1, side 3) på trinn «0». ➤ Koble tilkoblingskabelen fra batteriet eller trekk støpslet til veksel- strømsledningen ut av likeretteren. ➤ Rengjør kjøleskapet (se kapittel «Rengjøring og stell» på side 194). ➤ Drei låsehjulet (fig. a 1, side 7) mot venstre til det stopper («Vent»). ➤ Lukk døren til den går i lås. ✓ Døren forblir åpen, og hindrer at det dannes lukt. PASS PÅ! Juster låsemekanismen kun når skuffen åpen. Hvis den justeres mens skuffen er lukket, blir apparatet ødelagt.NO Rengjøring og stell CD50, CRD50

9 Rengjøring og stell

➤ Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. ➤ Pass på at det ikke drypper vann inn i tettingene. Dette kan skade elek- tronikken. ➤ Etter at kjøleskapet er rengjort, tørker man ut av det med en fuktig klut. ADVARSEL! Skill apparatet fra strømnettet før rengjøring og stell. PASS PÅ! Fare for skade! Kjøleapparatet må aldri rengjøres under rennende vann eller spyles. Bruk ikke slipende vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleapparatet. Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander.NO CD50, CRD50 Garanti

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule- ringsstasjon eller hos din faghandler. ADVARSEL! Farlig for barn! Før ditt gamle kjøleskap skal avfallsbehandles: Demonter skuffen. La hyllene bli værende i kjøleskapet, slik at barn ikke kan gå inn i det.NO Utbedre feil CD50, CRD50

12 Utbedre feil Betydningen til den røde lysdioden (fig. 2 3, side 3) Ved driftsfeil tennes lysdiodene flere ganger. Antall impulser avhenger av type feil. Hver tenning varer et fjerdedels sekund. I tilknytning til impulsseriene følger det en pause. Sekvensen for feilen gjentas hvert fjerde sekund. For lav innetemperatur i regulatortrinn «1» Antall lysimpulser Feil Mulig årsak 1 Forsyningsspenning Forsyningsspenningen ligger utenfor det innstilte området 2 Vifte-overstrøm Viften belaster elektronikkenheten med mer enn 1 A. 3 Motoren starter ikke Rotoren sitter fast. Differansetrykket i kjølesystemet er for høyt (> 5 bar). 4 For lavt turtall Når kjølesystemet er for sterkt belastet, kan ikke motorens minimumsturtall på 1850 min

opprettholdes 5 Overtemperaturen på elektro- nikkenheten Hvis kjølesystemet er for sterkt belastet eller ved for høy temperatur, blir elektronikken for varm. Feil Mulig årsak Løsning Kompressoren går hele tiden Termostat defekt Bytt termostaten Kompressoren går lenge Mye påfrysing i fryserommet –NO CD50, CRD50 Utbedre feil

Kompressoren går ikke (batteritilkobling) Feil Mulig årsak Løsning

Batterispenning for lav Lad batteri Startforsøk med

Løs kabelforbindelse Dårlig kontakt (korrosjon) Opprett forbindelse Batterikapasiteten for dårlig Bytt batteri For lite kabeltverrsnitt Bytt kabel (fig. 7, side 5) Startforsøk med

Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Reparasjonen kan kun utføres av en godkjent kundeservicebedrift.

Innkoblingsspenning elektronikk

Kompressoren går ikke (tilkobling til vekselspenning) Kjølebelastningen øker, innetemperaturen stiger Uvanlig støy Feil Mulig årsak Løsning Ingen spenning Brudd i tilkoblingsledningen Opprett forbindelse Hovedbryteren er defekt (hvis en slik er montert) Bytt hovedbryter Ekstra ledningssikringer avbrent (i tilfelle dette er montert) Bytt ledningssikringer Det er spenning på, men kompressoren går ikke Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Reparasjonen kan kun utføres av en godkjent kundeservicebedrift. Feil Mulig årsak Løsning Kompressoren går lenge/kontinuerlig Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Defekt vifte Bytt viften Kompressoren går sjelden Batteriene utslitt Lad batteri Feil Mulig årsak Løsning Høy brumming Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger i veggen) Bøy komponenten forsik- tig av Fremmedlegeme innklemt mellom kjølemaskin og vegg Fjern fremmedlegemer Viftestøy –NO CD50, CRD50 Tekniske data
