CoolMatic CRD 50 - Jääkaappi WAECO - Ilmainen käyttöohje ja opas

Kokonaiskapasiteetti	50 litraa
Pakastimen tilavuus	4 litraa
Syöttöjännite	12 V / 24 V DC
Nimellisvirta 12 V	5,7 A
Nimellisvirta 24 V	2,8 A
Tuntikulutus (25 asteen ympäristössä)	1,5 Ah/h
Tuntikulutus (32 asteen ympäristössä)	1,8 Ah/h
Jääkaapin osaston lämpötila	+2 astetta C - +12 astetta C
Pakastimen osaston lämpötila	-15 astetta C - -7 astetta C
Ilmastoluokka	ST (Sub-Trooppinen)
Käyttölämpötila	+16 astetta C - +38 astetta C
Maksimi jatkuva kallistus	30 astetta
Melu	46 dB(A)
Kylmäaine	R134a (55 g)
Mitat (L x K x S)	380 x 534 x 500 mm
Nettopaino	17 kg
Sisävalaistus	Sininen
Etupaneeli	Harjattu ruostumaton teräs
Sertifikaatit	TUV/GS, EMC-direktiivi (e)

Usein kysytyt kysymykset - CoolMatic CRD 50 WAECO

Mikä on WAECO CoolMatic CRD 50:n kapasiteetti?

CoolMatic CRD 50 tarjoaa 50 litran brutokapasiteetin, josta 4 litraa on varattu irrotettavalle pakastelokerolle. Loput tilavuudesta on käytettävissä tavanomaiseen jäähdytykseen.

Mitä syöttöjännitteitä CoolMatic CRD 50 hyväksyy?

Se toimii 12 V tai 24 V tasavirralla. Nimellisvirta on 5,7 A 12 V:lla ja 2,8 A 24 V:lla, mikä tekee siitä yhteensopivan asuntoautojen, veneiden ja pakettiautojen asennusten kanssa.

Millaista sähkönkulutusta on odotettavissa?

Kulutus on 1,5 Ah/h ympäristön lämpötilassa +25°C ja 1,8 Ah/h +32°C:ssa, kun sisälämpötila pidetään +5°C:ssa. Nämä arvot ovat hyödyllisiä akkujen tai aurinkopaneelien mitoituksessa.

Voiko tätä jääkaappia käyttää aurinkopaneelien kanssa?

Kyllä, CoolMatic CRD 50 on yhteensopiva aurinkosähkön kanssa. Sen alhainen kulutus (1,5 Ah/h 25°C:ssa) ja toiminta 12 V tai 24 V tasavirralla tekevät siitä hyvin soveltuvan upotettuihin aurinkosähköjärjestelmiin.

Mihin lämpötilaan pakastelokero voi saavuttaa?

Irrotettava pakastelokero saavuttaa -15°C ja -7°C välillä (luokitus 2 tähteä). Pääjäähdytyslokero ylläpitää +2°C - +12°C lämpötilaa.

Toimiiko jääkaappi kallistetussa asennossa?

Kyllä, CRD 50:n hermeettinen kompressori kestää jatkuvan kallistuksen jopa 30°:n asti. Se on siis sopiva käytettäväksi veneessä tai asuntoautossa epätasaisessa maastossa.

Miksi kompressori ei käynnisty?

Yleisimmät syyt ovat:

• Akun jännite liian matala (alijännitesuoja aktivoitu)
• Syöttökaapeleiden napaisuus käännetty
• Ympäristön lämpötila ulkopuolella +16°C - +38°C:sta

Tarkista ensin akun jännite ennen muita toimenpiteitä.

Kuinka puhdistaa CoolMatic CRD 50:n sisäpuoli?

Sammuta ja irrota laite, poista kaikki elintarvikkeet ja irrotettavat lisävarusteet. Puhdista seinät kostealla liinalla ja miedolla, ei-hankaavalla puhdistusaineella. Anna kuivua kokonaan ennen uudelleenkäyttöä.

Mikä on ympäröivän lämpötilan käyttöalue?

Laite on luokiteltu ST (subtropiikki) ja toimii +16°C ja +38°C ympäristön lämpötilassa, maksimissaan 90 % suhteellisella kosteudella. Sitä ei ole suunniteltu toimimaan hyvin kylmässä ympäristössä.

Onko CoolMatic CRD 50 sertifioitu merikäyttöön?

Kyllä, se kantaa e-sertifikaattia, joka noudattaa auto- ja meriteollisuuden EMC-direktiiviä, sekä TÜV/GS-sertifikaattia. Sen kosteudenkestävyys (jopa 90 % RH) ja kallistuksen sietokyky tekevät siitä sopivan käytettäväksi veneessä.

Mitä kylmäainetta tämä laite käyttää ja voiko sen ladata itse?

CRD 50 käyttää kylmäainetta R134a (55 g). Piiri on täysin hermeettinen: kaikki lataukset tai toimenpiteet kylmäainepiirissä on uskottava pätevälle tekniselle henkilölle, jolla on asianmukaiset varusteet.

Kuinka suojata ajoneuvon akku käytön aikana?

CoolMatic CRD 50:ssä on automaattinen alijännitesuoja, joka katkaisee kompressorin, kun akun jännite laskee kriittisen rajan alle. Ei tarvita säätöjä; suoja palautuu automaattisesti, kun jännite nousee.

KÄYTTÖOHJE CoolMatic CRD 50 WAECO

Asennus- ja kayttoohje

PT 220 Frigorifico

Lue tämä ohje huolellisesti lapi ennen asennusta ja käyttoönonottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edel-leen uudelle käytäjälle.

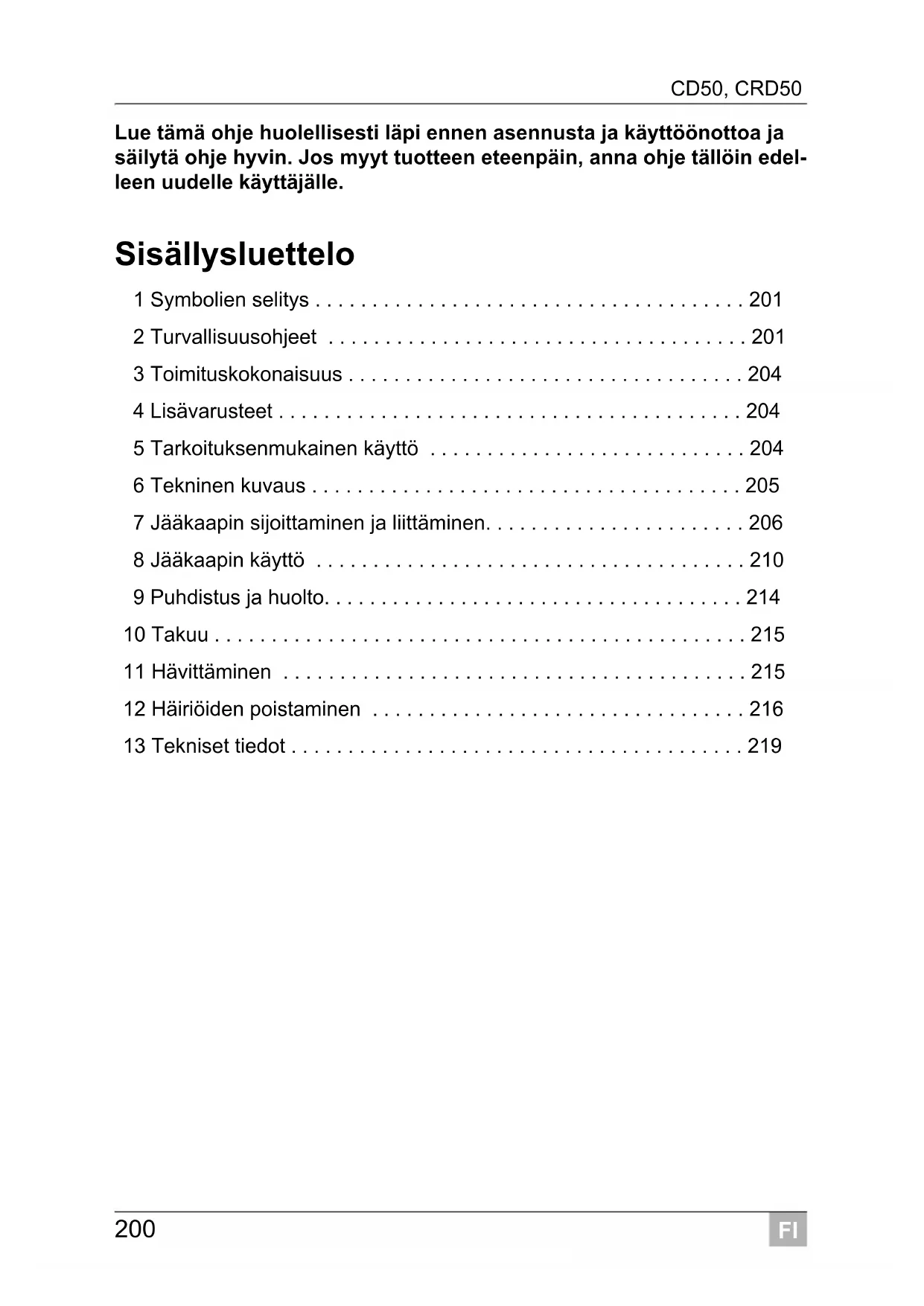

Sisallysluettelo

1 Symbolien selitys 201
2 Turvallisuusohjeet 201
3Toimituskokonaisuus 204
4 Lisavarusteet 204
5 Tarkoituksenmukainen kaytto 204
6 Tekninen kuvaus 205
7 Jaakaapin sjoittaminen ja liittäminen. 206
8 Jaakaapin kayttö 210
9 Puhdistus ja houlto. 214
10 Takuu 215
11Havittaminen 215
12Häiriöiden poistaminen 216
13 Tekniset tiedot 219

1 Symbolien selitys

VAARA!

Turvallisuusohje: Huomiotta jattäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jattaminen voi aiheuttaa hengenvaaran taivakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jattäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivauroihin ja Haitata tuotteen toimintaa.

OHJE

Tuotteen käytöö koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvit-tava menettely kuvataan askel askeleelta.

Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
• tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• kayttö muuhun kuin kayttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisus

VAARA!

Veneissä: Huolehdi verkkokäytössa ehdottomasti siitä, etta vir-ransyöttö on suojattu FI-kytkimellä.

VAROITUS!

• Anna kosteisiin tiloihin tehtävät asennukset ainoastaan ammattimiehen tehtäviksi.
• Laitetta ei saa ottaa käyttoön, jos siinä on nakyviä vaurioita.
• Jos tãmãn laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti patevãn henkilôn vaihtaa se vaaran vãltämiseksi.
• Ainoastaan ammattilaiset saavat korjata tata laitetta. Virheellisesti suoritetuista korjaustoistaaattaa aiheutua huomattavia vaaroja.
  Tätä laitetta voivat käyttaa valvonnan alaisuudessa myös vähin-tään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä mainitut henkilöt ovat saaneet laitteen turvallista käyttoa koskevan perehdytyksen ja jotka tamän perusteella ymmärattāvāt laitteen käytösta aiheutuvat vaarat.
• Lapset eivät saa puhdistaa laitetta tai tehdä käyttagjahuoltoa ilman valvontaa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivat he leiki laitteella.
• Säilytä ja käytä laitetta alle 8-vuotiaidenlasten ulottumatto-missa.
• Älä sälytä laitteessa mitään rajähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO!

• Puristumisvaara! Älä koske saranaan.
• Elintarvikkeita saa säilyttä vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS!

• Vertaa typpikilven jannitetietoja käytettävissä olevaan energiansyöttöön.

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetä-mällä.

• Jos kylmäläite on liitety tasavirtapistorasian: Irrota kylmäläite ja muut sahkoä käytävat laitteet akusta ennen pikalaturin liittämista.
• Jos kylmäläite on liitety tasavirtapistorasiaan: Irrota liitäntä tai sammuta kylmäläite, kun sammutat moottorin. Muuten akku voi purkautua.
• Kylmäläite ei sovellu syövyttävien tai liuottimia sisälävien aineiden varastointiin!
• Pidä virtausaukko aina puhtaana.
• Älä missän tapauksessa avaa jäähdytskiertoa.
• Laitetta ei saa koskaan kuljettaa vaakasuorassa, ettei öljy pääse valumaan kompressorista.
• Varo jäähdytskierron vahingoittumista kuljetuksen aikana. Jäähdytskierron sisälämä kylmäaine on helposti syttyvää. Kylmäainekierron vahingoituttua:
• Ehkäise avotulen ja sytytyskipinöiden esiintyminen.
  -Tuuleta tilahuolellisesti.
  Sijoita laite kuivaan ja roiskevedeltä suojattuun paikkaan.

2.2 Laitteen käytöturvallisuus

VAARA!

• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käytöä vaihtovirtavernkoon yhdistetynä.

HUOMIO!

Huolehdi ennen laitteen käyttoönottoa siitä, etta johto ja pistoke ovat kuivia.
- Varmista, etta elintarvikkeet eivat joudu kosketuksiin akkuhapon kanssa, mikali yhdistat laitteen akkuun.

HUOMAUTUSI!

• Älä käytä kylmälaitteen sisälla sahkölaitteita, ellei valmistaja suosittele naita laitteita tähän tarkoitukseen.

• Älä aseta laitetta altiiksi avotulelle tai muille lampölähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.).

• Ylikuumenemisvaara!

Huolehdi aina siitä, käytössä syntyvä lampö saadaan johdettua riittävän hyvin pois. Huolehdi siitä,etta laite on riittävän etäälla seinistä tai esineistä, jotta ilma pääsee kiertämään.

Huolehdi siitä, ettei tuuletusaukkoja peitetä.
- Älä laita sisäastiaan minkäänlaisia{nesteitä tai jaätä.
- Alä koskaan upota laitetta veteen.
- Suojaa laite ja sen johto kuumuudelta ja kosteudelta.
Huolehdi siitä, etteivat elintarvikkeet koske kylmatilan seinäa.

3 Toimituskokonaisuus

Maärä Nimitys

1 Jäkaappi
1 Kayttöohje

4 Lisävarusteet

Nimitys Tuotenro

Verkkolaite MPS35 9103555825

5 Tarkoituksenmukainen käytto

Jäkaappi sopii elintarvikkeiden jähdyttämseen ja pakastamseen.

HUOMAUTUS!

Jos haluat jäähdyttäa lääkkeitä, tarkista, vastaako laitteen jäähdytysteho kyseisen lääkkeen vaatimuksia.

Optimaalinen jäähdytysteho saavutetaan varmimmin ympäröivan lampötilan ollessa +16 °C – +38 °C ja suhteellisen ilmankosteuden enintään 90 %.

6 Tekninen kuvaus

WAECO CoolMatic CD50 (tuotenro 444270023) ja CRD50 (tuotenro 9105304081) kykenevät jäähdyttämän tuotteita ja pitämän ne kylminä. Pakastelokerossa tuotteita voidaan pakastaa.

Kylmälatakton voi vetäa kahvasta ulos ja sen voi ottaa puhdistamista varten kokonaan pois kylmatilasta. Välikappaleet varmistavat, etta pullot ja juomapakkaukset eivät voi kaatua ulosvedossa.

Pakastelokeron voi ottaa pois. Nain kylmatilaa voidaan tarvittaessa suurre-taa.

Kaikki jäkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäahdytskiertoa ei tarvitse huoltaa.

Laite sopii käytettäväksi 12 V - tai 24 V -tasajännitteellä (esim. matkailuaautoissa, asuntovaunuissa ja veneissä).

Tasasuuntaajan kanssa (lisävaruste) voidaan 12 - tai 24 V:n jäkaappeja käyttaa myös vaihtovirtavernkossa:

• Tasasuuntaaja MPS35: käytöön 110 - 240 V:n verkossa.

Venekäytössä kaappi voi olla jatkuvasti 30^ kallistettuna.

Haluttu lampötila voidaan saataa portaattomasti termostaatin avulla.

6.1 Yleiskatsaus laiteeseen

Nro - kuva 1, Selitys sivulla 3

1 Pakastelokero (irrotettavissa)

2 Kylmälaatikko (irrotettavissa)

3 Kylmälaatikon kiinnitysvipu

6.2 Kaytölaitteet

Nro - kuv a 2, Selitys sivulla 3

1 Lämpötilasäädin

2 Vihreä LED: käytö

3 Punainen LED: vika

4 Sisävalaistus

7 Jäkaapin sjoittaminen ja liittäminen

HUOMAUTUS! Turvallisuusohjeita veneisiin asennettaessa Ota seuraavat ohjeet huomioon erityisesti, kun asennat veneeseen:

• Laite soveltuu 30^ kallistukseen. Ota jäkaappia asettaessasi huomioon, etta laite tulee varmistaa naiden ominaisuksien varalta. Ota valtuuttettuun ammattilaiseen yhteyttä, jos sinulla on asennukseen liittyviä kysymyksiä.
• Aseta jäkaappi siten, etta lammitetty ilma pääsee pois (joko ylös tai sivulle, kuva 3, sivulla 4).
• Laite on tarkoitettu +16^ C- +38^ C ympäristölampötiloihin.
• Huolehdi verkkokäytössa ehdottomasti siitä, etta virransyöttö on suojattu FI-kytkimellä.

7.1 Jäkaapin sijoittaminen

HUOMAUTUS!

• Kiinnitä laite käyttoohjeessa kuvatulla tavalla valttäaksesi vaarilanteet.
• Kotelon tai rakenteen aukkojen (tuuleusrakojen ym.) eteen e i saa asettaa esineita.
• Jäkaappi sopii asennettavaksi ainoastaan asennussyvennykseen. Asennuksen jälkeen saa paasy olla vapaa ainoastaan laitteen etupuolelle.
• Hätäjarrutustilanteessa suuret voimat vaikuttavat ajosuunnassa. Kylmälaitetta ei saa asentaa etuseinä ajosuuntaan pain, sillä muuten seurauksena voisi olla kylmälaitteen ja ajoneuvon sisätilan vaurioituminen.

Laite on tarkoitetu +16^ - +38^ ympäristolampötiloihin. Ilman kosteus e i saa olla jatkuvan kayton aikana yli 90% .

Sijoita kylmäläite kuivaan, suojattuun paikkaan. Välta asettamista lampöhteiden viereen, esim. lammityksen, kaasu-unin, lamminvesijohdon jne.

Aseta jäkaappi siten, etta lammitety ilma pääsee pois (joko ylös tai sivulle). Huolehdi siksi riittävastä tuuletuksesta (kuva 3, sivulla 4).

Nro - kuva 3, sivulla 4	Seligys
1 Kylmä imuilma
2 Lämmin poistoilma
3 Kondensaattori
4 Etäisyys yläpuolella, jos poistoilma ei pääse kiertämään ylhälle tai sivulle

Jäkaapin normalikäytössä syntyvän kondenssiven voi johtaa kahden poistokanavan kautta.POIS LAITTEESTA.Laitteen toimitusvaiheessa namäkanavat on suljettu. Poistokanavat ovat laitteen takana ja alapuolella (kuva 4, sivulla 4).

Valitse asennuspaikkaasi sopiva kondenssinpoisto ja poista sen peitekansi.
Avaa poistokanava laitteen sisäpuolehta pistämällä terävällä esineellä (esim. ruuvimeisselillä) noin 25 – 30 mm syvälle poistokanavaan.

Poista keräyskaukalo (kuva 1, sivulla 5).

Liitä letku (kuva 6 2, sivulla 5) poistoaukkoon (kuva 6 1, sivulla 5).

7.2 Jäkaapin liittäminen

Jäkaapin liittäminen tasavirtaan

Jäkaappeja voidaan käyttaa 12 V:n tai 24 V:n tasajännitteellä.

HUOMAUTUS!

Jannite- ja siten tehohavioiden välttamiseksi johdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja.

Välta siksi lisäkytkimiä, -pistokkeita tai jakorasioita.

Maarita johdon tarvittava lapimitta sen pituutta vastaavasti: kuva 7, sivulla 5.

Seligys kuva 7, sivulla 5

Koordinaattiakseli Merkitys Yksikkö

I Johdon pituus m

Johdon poikkileikkaus

mm²

HUOMAUTUS!

Huomioi oikea napaisuus.

Tarkasta ennen laitteen käyttoönottoa, vastaavatko käyttojannite ja akku-jännite toisiaan (ks. tyyppikilpi).

Liitä jaakaappi

• mahdollisimman suoraan akun napoihin tai
• 12V = - -pistoliitantaaan tai 24 V = -pistoliitantaan.

Varmista plus-johto 15 A (12 V:ssa) tai 7,5 A (24 V:ssa) sulakkeella (kuva 8 1, sivulla 6).

Yhdistä punainen johto (kuva 8 rt, sivulla 6) akun plusnapaan.
Yhdistä musta johto (kuva 8 sw, sivulla 6) akun miinusnapaan.

HUOMAUTUS!

Irrota laite ja muut sahkolaitteakusta, ennen kuin lataat akkua pikalaturilla.

Ylijannitteet voivat vahingoittaa laitteiden elektroniikkaa.

Jäkaappi on varmuuden vuoksi varustetu elektronisella napaisuussuojauksella, joka suojaa jäkaappia vaärälta napaisuudelta akkuliitannassä sekä oikosululta. Akun suojaamiseksi jäkaappi kytkeytyy automaattisesti poispäältä, jos jännite ei enää riitta (ks. seuraava taulukko).

12V24V

Poiskytkentajennite 10,4 V 22,8 V

Jalleenkytkeytymisjannite 11,7 V 24,2 V

Jäkaapin liittäminen vaihtovirtaan (lisävaruste)

VAARA! Hengenvaara!

• Älä käsitte pistokkeita ja kytkimä märin käsin tai kun seisot marassä paikassa.
• Jos kylmälaitetta käytetään veneessä maihin vedetyn kaapelin väityksellä vaihtojänniteverkossa, vaihtojänniteverkon ja kylmälaitteen vällin tätyyy aina kytkeä vikavirtasuojakytkin. Lisatietoja saat alan ammattilaisilta.

Jäkaapit voi yhdistää vaihtojännitteeseen 110 - 240 V~, mikäli laitteiden yhteydessä käytetään tasasuuntaajaa MPS35 (lisävaruste).

Tasasuuntaajassa MPS35 on prioriteettikytkenta, joka saëstaä laitteeseen yhdistettyä akkua. Tasasuuntaaja kytkeytyy automaattisesti akkukayton tilasta verkkokayton tilaan, mikäla laite on yhdistetty jannitealueella 110 - 240V toimivaan sahköverkloon.

Jos laite erotetaan jannitteellä 110 - 240 V~ toimivasta verkosta, verkkotasasuntaaja kytkeytyy automaattisesti takaisin akkukayton tilaan. Verkkokayttö verkkotasasuntaajan kautta on aina ensisijainen akkukayttoön verrattuna.

Liitä jäkaappi seuraavasti vaihtovirtaan:

Kiinnitā tasasuntaaja kuvan mukaisesti sille varattuun paikkaan jäkaapin takaosaan (kuva 9, sivulla 6).
Suojaa vaihtovirtapiiiri hitaalla sulakkeella (250 V/4 A) (kuva 9 3, sivulla 6).
Liitā tasasuntaaja kohdan kuva 10, sivulla 7 mukaisesti.
Liitä jäkaappi tasasuuntaajaan (kuva 10 2, sivulla 7): - punainen kaapeli: akun plusnapa - musta kaapeli: akun miinusnapa
Työnnä pistoke AC-pistorasiaan (kuva 10 1, sivulla 7).

8 Jäkaapin käytto

OHJE

Puhdista uusi jäkaappi hygienisista syistä kostealla liinalla sisälta ja ulkoa ennen laitteen käyttoön ottamista (ks. myös kap. "Puhdistus ja huolto" sivulla 214).

8.1 Vinkkejä energian säastämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Antakaa lamminten ruokien jäahtyä ennen niiden sailyttämista laitteessa kylminä.
• Alkää avatko kylmälaitetta tarpeettoman usein.
• Älä jättä jaähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
• Sulata jäkaappi heti, kun siihen on muodostunut jäkerros.
  Välta tarpeettoman matalaa sisälampötilaa.
• Puhdista kondensaattori saannollisin valiajoin polysta ja liasta.

8.2 Jäkaapin käytto

Jäkaappi mahdollistaa tuoreiden elintarvikkeiden sällömisen. Lisaksi voit sällöä pakastelokerosa pakasteita ja pakastaa tuoreita elintarvikkeita.

HUOMAUTUS!

• Kylmälaukun sisään ei saa laittaa mitään sahkölaitteita. Poikkeuksena laitteet, jotka valmistaja hyväksyy.
• Huolehdi siitä, etta et jäähdytä lasiastioissa olevia juomia tai ruokia lian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäatyessän. Tämä voirikkoa lasiastian.
• Elintarvikkeita saa säilyttä vain alkuperäispakkauksissa taitarkoitukseen sopivissa astioissa.
• Huolehdi siitä, että jaakaapissa on vain esineita tai tuotteita, jotka saa jaahdyttäa valittuun lampötilaan.

Kytke jaakaappi paallee kiertamalla lampotilasaadinta (kuva 2 1, sivulla 3) oikealle.

OHJE

Paälle kytkemisen jälkeen jaäkaappi tarvitsee noin 60 s aikaa ennen kuin kompressori käynnistyy.

Lampotilan saatö

Voit saataa lampotilaa lampotilasaatimen avulla portaattomasti.

Kytke jäkaappi paallee kiertämällä lampötilasäädintä (kuva 2 1, sivulla 3) oikealle.

Yhdysrakenteinen termostaatti säatelee lampötilaa seuraavasti:

1 = pienin jäähdytysteho
- 7 = suurin jaahydtysteho

OHJE

Jäähdytystehoon voi vaikuttaa

• ympariston lampötila,
• sailottavien elintarvikkeiden märä,
  ovenavaamistiheys.

Elintarvikkeiden sälöminen

Voit sälöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoite-taan tavallisesti pakkauksessa.

HUOMAUTUS!

Alä sailö lampimiä elintarvikkeita kylmatilassa.

Alä aseta nesteitä sisälṭaviä lasiastioita pakastelokeroon.

OHJE

Säilö elintarvikkeet, joihin Hajut ja maut tarttuvat herkästi, sekä nesteet ja runsaasti alkoholia sisälätvät tuotteet tiiviissä astioissa.

Huomaa elintarvikkeiden pakkauksissa olevat lampötila- ja sailyvyystiedot.
Huomaa seuraavat sailomista koskevat ohjeet:

• Älä pakasta parhailaan sulamassa olevia tai sulaneita tuotteita missän tapauksessa uudelleen, vaan käytä ne mahdollisimman pian.
• Käär elintarvikkeet alumiini- tai polyetylenifolioon ja sulje ne vastaavän kannellisiin astioihin. Nain aromit, aines ja tuoreus sailyvat paremin.

Kylmälatakikon irrotus

Vedä kylmälataikko auki rajoittimeen asti.
Paina kiinnitysvipua ylos vapauttaaksesi rajoittimen.
Vedä kylmälaaatikko irti.

Pakastelokeron irrottaminen

Avaa pakastelokeron luukku ja aseta se vaakasuoraan.
Irrota ketju kiinnityksesta.
Vedä luukku alaspain irti. Tällöin myös lokeron pohja tulee ulos.

Kylmätilan sulatus

Laitteessa on kaksi mahdollisuutta poistaa kaytön aikana syntynyt kondens-sivesi.

• johtaminen suoraan ulos:

Poista keräyskaukalo (kuva 1, sivulla 5).

Liitä letku (kuva 6 2, sivulla 5) poistoaukkoon (kuva 6 1, sivulla 5).

• keräyskaukaloon keraäminen:

Tyhjaä keräyskaukalo (kuva 1, sivulla 5) tarvittaessa.

Pakastelokeron sulattaminen

HUOMAUTUSI!

Alä koskaan käytä mekanisia työkaluja jäkerrostumisen poistoon tai kiinni jäatyneiden esineiden irrottamiseen.

Sulata jäkaappi seuraavasti:

Ota kylmatavarat pois.
Laita ne mahd. toiseen kylmalaitteeseen, jotta ne pysyvat kylmina.
Aseta lampötilasäädin (kuva 2 1, sivulla 3) asentoon "0".
Jata ovi auki.

8.3 Salpauksen avaus

HUOMAUTUSI!

Säädä lukitusmekanismia ainoastaan, kun laatikko on auki. Laite vaurioituu, jos siitä säädetaän, kun laatikko on kiinni.

Kylmälaukussa on lukitusmekanismi (kuva 11 1, sivulla 7), joka toimii myös kuljetustukena. Seuraavat asetukset ovat mahdollisia.

• Lock (kierrä kiekkoa oikealle rajoitttimeen asti): Laatikko on kiinni ja lukittu.

Laatikonavaamiseksi vedakahvaa ylos ja vedalatikko ulos.

• Vent (kierrä kiekkoa vasemmalle rajoittimeen asti): Laatikko on hieman auki, mutta kiinnitetty.

Käytä tata asentoa, esim. kun otat laitteen pitkäksi aikaa.POIS kaytosta.

8.4 Jäkaapin sammuttaminen ja käytösta poisto

Jos haluat poistaa jäkaapin käytösta pidemmäksi ajaksi, menettele seuraavalla tavalla:

Käannä lampötilasäädin (kuva 2 1, sivulla 3) asentoon "0".

Irrota liitäntäjohto akusta tai vedä tasavirtajohtimen pistoke poistasasuuntaajasta.
▶ Puhdista jäkaappi (ks. kap. "Puhdistus ja huolto" sivulla 214).
Käannä salpauskiekkoa (kuva 11 1, sivulla 7) rajoittimeen asti vasemalle ("Vent").
Sulje ovea, kunnes se loksahtaa.
Ovi pysyy auki ja estaa siten Hajufen muodostumisen.

9 Puhdistus ja huolto

VAROITUS!

Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineita, koska ne voivat vahingoittaa kylmälaitetta.
• Alä koskaan käytä kovia tai teräviä esineitä jaakerrostumisen poistoon tai kiinni jäatyneiden esineiden irrottamiseen.

Puhdista jäkaappi kostealla liinalla sännöllisin valiajoin tai heti, kun se on likaantunut.
Huolehdi siitä, etta vesipisaroita ei putoa tiivisteisiin Se voi vaurioittaa elektroniikkaa.
Kuivaa jäkaappi puhdistamisen jälkeen liinalla.

10 Takuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maasi valmistajan toimipisteen puoleen (osoitteet käytöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nakyy ostopäivä,
  valitusperuste tai vikakuvaus.

11 Havittäminen

VAROITUS! Vaara lapsille!

Ennen kuin havitat vanhan jaakaapin:

• Irrota laatikko.
• Jata hylyt jäkaappiin, jotta lapset eivat voi kiiveta kaapinsisalle.

Vie pakkausmaterialiaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukkoon.

Jos poistat tuotteen lopullisesti käytösta, pyydba tietao sen havittämista koskevista märäyksista lahimmastä kierratyskesukkestatai ammattilikkeestasi.

12 Häiriöiden poistaminen

Punaisen LEDin merkitys (kuva 2 3, sivulla 3)

LED palaa useamman kerran, jos laitteessa on käytövika. Valopulssien märä riippuu viasta.

Jokainen pulssi kestää aina neljännessekunnin. Lopussa seuraa tauko. Vian sekvenssi toistuu aina neljan sekunnin valein.

Valopulssien lukumäärä	Vika Mahdollinen syy
1 Syöttöjännite Syöttöjännite on säädetyn alueen ulkopoulella.
2 Tuuletin-ylivirta Tuuletin kuormittaa elektronikkayksik-köä yli 1 A.
3 Moottori ei käynnysty Roottori on jumissa.		Jäähdytysjärvestelmän paine-ero on liian suuri (>5 bar).
4 Liian matala kierrosluku Kun jäähdytysjärvestelmääkuormitetaanliikaa, moottorin 1850 min-1 minimikerroslukua ei voida pitää yllä.
5	Elektroniikkayksikon ylilämpö	Elektroniikka kuumenee liikaa, kun jääh-dytysjärvestelmääkuormitetaan liikaa tai liian korkealla lämpötilalla.

Sisälampötila liian kylmä saädinasennossa "1"

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käy jatkuvasti	Termostaatti rikki	Vaihda termostaatti
Kompressori käy pitkään	Pakastelokerossa on pakastettu suu-ria määrää	-

Kompressori ei käy (akkuliitanta)

Häiriö Mahdollinen syy	Ratkaisu
UNAV = 0 V Katko liitäntäjohtimessaakku - elektroniikka	Luo liitäntä
	Pääkytkin rikki (jos sellainen on) Vaihda	pääkytkin
	Lisäjohtosulake palanut (jos sellainen on)	Vaihda johtosulake
UNAV ≤ U Pääallä	Akkujännite liian matala Lataa akku
Käynistysyrits, kunUNAV ≤ U Pois	Löysä johtoliitosHuono kontakti (korroosio)	Luo liitäntä
	Akkukapasiteetti liian vähäinen Vaihda	akku
	Johdon lapiimitta liian pieni	Vaihda johto (kuva 7, sivulla 5)
Käynistysyrits, kunUNAV ≥ U Pääallä	Ympäristön lampötila liian korkeä-
	Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia
	Kondensaattori likaantunut Puhdista kon	ndensaattori
Sähköinen katkoskompressorissa tappienvälillä	Kompressori rikki	Vain valtuutettuasiakaspalveluliikevoi korjata vian.

UNAV Jannite elektroniikan plus- ja miinusnavan valillä

U Paallä Elektroniikan paallekytkentajannite

U Pois Elektroniikan poiskytkentajannite

Kompressori ei käy (liitäntä vaihtovirtaan)

Häiriö Mahdollinen syy	Ratkaisu
Ei jännitettä Katko liitäntä	johtimessa Luo liitäntä
	Pääkytkin rikki (jos sellainen on) Vaihda	pääkytkin
	Lisäjohtosulake palanut (jos sellainen on)	Vaihda johtosulake
Jännitettä on, mutta kompressori ei käy	Ympäristön lämpötila liian korkea –
	Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia
	Kondensaattori likaantunut Puhdista kon	kondensaattori
Sähköinen katkos kompressorissa tappien välillä	Kompressori rikki Vain valtuutettu	asiakaspalveluliike voi korjata vian.

Jäähdytysteho heikkenee, sisälampötila nousee

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käy pit-kään/jatkuvasti	Ympäristön lämpötila liian korkea –
	Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia
	Kondensaattori likaantunut Puhdista konndensaattori
	Tuuletin rikki Vaihda tuuletin
Kompressori käy harvoin	Akkukapasiteetti käytetty loppuun Lataa akku

Epätavallisia aeniä

Häiriö Mahdollinen syy	Ratkaisu
Kovaa jyrinää	Jokin jäähdytiskierron osa ei pääse heirilumaan vapaasti (ottaa kiinni seinään)	Väännä osaa varovasti
	Vieras esine kylmäkoneen jaASNänvälissä	Ota vieras esine pois
	Tuuletinmelua	-

13 Tekniset tiedot

	CoolMatic CD50 CoolMatic CRD50
Liitäntäjännite:	12 V=/-24 V=
Nimellisvirta:	5, 7 A - 12 V=::IIa2, 8 A - 24 V=::IIa
Jäähdytysteho:Kylmälokero:Pakastelokero:	+2 °C - +12 °C- 15 °C - - 7 °C
Luokka: pakastelokeron kanssa: Luokka 5(Jääkaappi, jossa kahden tähden lokero)Pakastelokero irrotettuna: Luokka 1(Jääkaappi, jossa yksi tai useampia säilytosrokeroita)
Energiankulutus: 31,2 Ah/24h
Hyötytilavuus:tastä pakastelokero:	46,7 I9 I	46,7 I6 I
Ilmastoluokka: ST
Ympäristön lämpötila:	+16 °C - +38 °C
Ilmankosteus: maks. 90 %
Jatkuva kallistus: maks. 30°
Melupäätstöt: 46 dBA
Mitat:	kuva 12, sivulla 7
Paino:	19 kg
Kylmäaine R134a:	55 g
Tarkastus/sertifikaatit:	CE TÜVILANALI ZERTEOST E4
