MODE D'EMPLOI CoolMatic CRD 50 WAECO
Instructions de montage et de service
ES 73 Nevera
Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passage du produit, veuillez le transmettre au nouvel acquéreur.

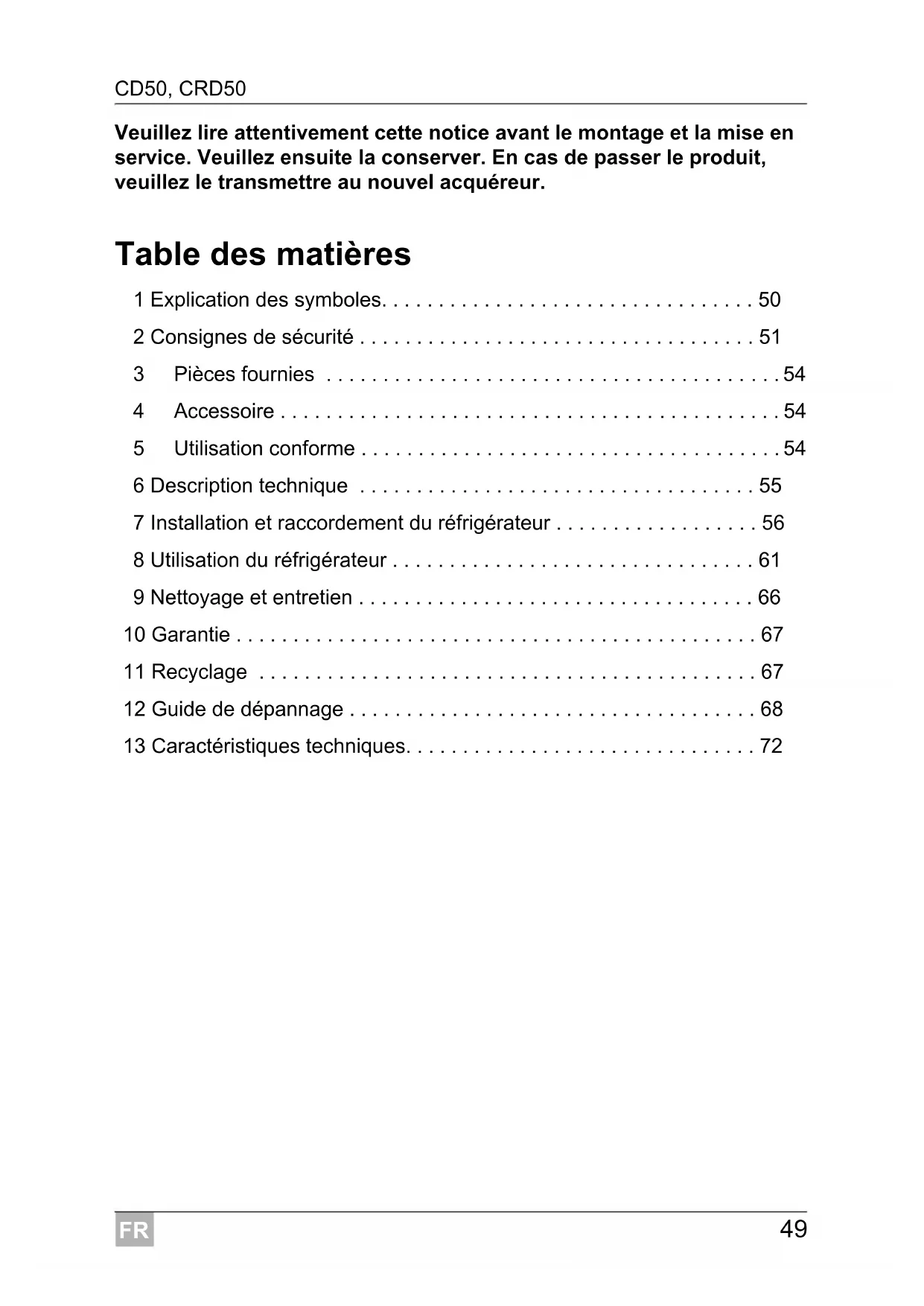

Table des matières
1 Explication des symboles. 50 2 Consignes de sécurité 51 3 Pièces fournies 54 4 Accessoire 54 5 Utilisation conforme 54 6 Description technique 55 7 Installation et raccordement du réfrigérateur 56 8Utilisation du réfrigérateur 61 9 Nettoyage et entretien 66 10 Garantie 67 11Recyclage 67 12 Guide de dépannage 68 13 Caracteristiques techniques. 72
DANGER!
Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.
Avertissement!
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
Attention!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
Remarque
Informations complémentaires sur l'utilisation du produit.
Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.
✓ Ce symbole décrit le résultat d'une manipulation.
Fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 »
2 Consignes de sécurité
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
des défauts de montage ou de raccordement, des influences mécaniques et des surtensions ayant endommagé le matériel, des modifications apportées au produit sans autorisation explicite de la part du fabricant - une utilisation différente de cette démarche dans la notice
DANGER!
- Sur les bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.
Avertissement!
- Seul un spécialiste doit procéder à l'installation dans des endroits humides.
- Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.
- Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
- Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
- Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.
Attention!
- Risque d'écrasement! Ne touchez pas la charnière.
- Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.
- Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Si le réfrigérateur est raccordé à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
- Si le réfrigérateur est raccordé à la prise CC : débranchez ou éteignez le réfrigérateur lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
- N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants! Veillez à ce que l'ouverture d'évacuation soit toujours propre. N'ouvrez jamais le circuit frigorifique.
- Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur.
- Lors du transport, veillez à ne pas endommager le circuit frigorifique. Le réfrigérant du circuit frigorifique s'enflamme facilement.
En cas d'endommagement du circuit frigorifique :
- Évitez tout feu ouvert et toute étincelle.
- Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.
DANGER!
- Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.
Attention!
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
- Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les alimentations ne sont pas en contact avec les acides de la batterie.
- N’exploitez aucune appareil électrique dans le réfrigérateur, sauf s’ils sont recommandés par le fabricant pour cet usage.
- Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, jour à gaz etc.).
Risque de surchauffe
Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
Assurez-vous que les ouvertures d'aération ne sont pas recouvertes. - Ne remplissez pas le bac intérieur de substances liquides ou de glace. - Ne plongez jamais l'appareil dans l'eau. - Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité. - Veillez à ce que la nourriture ne touche pas les parois du compartiment de réfrigération.
Quantité désignation
1 Réfrigérateur 1 Mode d'emploi
4 Accessoire
Désignation N° de produit
Adaptateur secteur MPS35 9103555825
Le réfrigérateur est donc pour la réfrigération et la congélation d'aliments.
Si vous souhaitez conserver au frais des médicaments, nous prions de vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les médicaments concernés.
Une puissance de refroidissement optimale est garantie à des températures ambiantes comprises entre +16°C et +38°C ainsi que pour une humidité de l'air de 90% maximum.
Les CoolMatic CD50 (n° de produit 444270023) et CRD50 (n° de produit 9105304081) de WAECO permettent de refroidir et conserver des produits au frais. Dans le compartiment congélateur, il est possible de congeler des produits.
Le tiroir réfrigéré s'ouvre en tirant sur la poignée et peut être entièrement retiré de l'espace de réfrigération pour être nettoyé. Des cales empêchent les bouteilles ou autres emballages de boissons de tomber lors des retraits.
Le compartiment congélateur est amovible. L'espace de réfrigération peut ainsi être agrandi si nécessaire.
Les matériaux utilisés lors de la construction du réfrigérateur n’altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien.
L'appareil est conçu pour être utilisé sous une tension continue de 12 V ou 24 V (p. ex. dans des camping-cars, des caravanes ou sur les bateaux).
Il est possible au moyen d'un redresseur de courant (accessoire) de faire fonctionner les réfrigérateurs 12 ou 24V sur un courant alternatif:
- Redresseur de courant MPS35 : pour l'utilisation sur un circuit alimenté en 110 - 240V.
En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de.
Un thermostat permet de sélectionner la température désirée.
6.1 Aperçu de l'appareil
N^ dans
fig. 1,
page 3
Explication
1 Compartment congélateur (amovible)
2 Tiroir réfrigéré (amovible)
3 Rail de fixation du tiroir réfrigéré
6.2 Commandes
N^ dans
fig. 2, signification
page 3
1 Régulateur de température 2 LED verte : en fonctionnement 3 LED rouge : en panne 4 Éclairage intérieur
Avis! consignes de sécurité relatives à l'installation sur bateaux
Concernant l'installation sur bateaux, veuillez observer les consignes spéciales suivantes :
- La conception de l'appareil correspond à un angle de gîte maximal de. Veillez lors de l'installation du réfrigerateur à ce que sa fixation soit adaptée à ces conditions. Consultez un professionnel pour toutes questions relatives à l'installation;
- installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut, soit par les côtes, fig. 3, page 4);
- cet appareil convient pour des températures ambiantes de +16^ C à +38^ C;
- Veuillezz à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur;
7.1 Installation du réfrigérateur
Fixez l'appareil comme indiqué dans la notice d'utilisation afin d'éviter tout danger. - Ne bouchez pas les ouvertures (fentes d'aération, etc.) du bâti ou de la structure d'encastrement. - Le réfrigerateur est exclusivement conçu pour être installé dans une alcôve. Une fois le montage effectué, seul l'avant de l'appareil doit pouvoir être accessible. - Une puissante force s'exerce dans le sens de la marche en cas de freinage brusque. N'installez pas l'avant de l'équipement de réfrigération dans le sens de la marche afin de prévenir l'endommagement de celui-ci et de l'intérieur du véhicule.
Cet appareil est donc pour une utilisation à une température variant entre +16°C et +38°C. S'il fonctionne de manière continue, l'humidité de l'air ne doit pas dépasser 90%.
Installez l'appareil dans un endroit sec et protégé. Évitez de placer l'appareil à proximité de sources de chaleur, comme des radiateurs, des poêles à gaz, des conduites d'eau chaude, etc.
Installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut soit par les côtés). Veillez à ce que la ventilation soit suffisante (fig. 3, page 4).
N^ dans
fig. 3, signification
page 4
1 air entrant froid 2 air évacué chaud 3 condenseur 4 espace supérieur si la circulation d'air évacué en haut ou sur le côté est insuffisante
Le condensat formé lors du fonctionnement normal du réfrigérateur peut être évacué grâce à deux sorties. À la livraison de l'appareil, ces sorties sont fermées. Les deux sorties se trouvent à l'arrière de l'appareil et au-dessous (fig. 4, page 4).
Choisissez la sortie adaptée au lieu de montage et retirez le couvercle de cette-ci. Avec un objet pointu (p. ex. un tournevis), piquez environ 25 à 30 mm dans la sortie afin d'ouvrir la paroi interne de l'appareil. Retirez le bac de réception (fig. 5 1, page 5). Raccordez un tuyau (fig. 6 2, page 5) sur l'orifice d'écoulement (fig. 6 1, page 5).
Raccordement du réfrigérateur au courant continu
Les réfrigérateurs peuvent fonctionner sous une tension continue 12 V ou 24 V.
Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne doit pas être interrompu.
Évitez donc de placer des interrupteurs, des connecteurs ou des distributeurs supplémentaires.
À l'aide de fig. 7, page 5, déterminez la section nécessaire du câble en fonction de sa longueur.
Légende de fig. 7, page 5
Axe des coordonnées signification unité
∅ Section du câble mm²
Tenez compte de la polarité.
Avant de mettre l'appareil en service, vérifie que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique).
Raccordez votre réfrigérateur
- en effectuant un branchement si possible direct aux pôles de la batterie ou
- sur une fiche 12V ou sur une fiche 24V
Protégez le câble positif avec du 15 A (sous 12 V) ou du 7,5 A (sous 24 V) (fig. 8 1, page 6).
Raccordez le câble rouge (fig. 8 rt, page 6) au pôle positif de la batterie. Raccordez le câble noir (fig. 8 sw, page 6) au pôle négatif de la batterie.
Débranche l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager les composants électroniques des appareils.
Pour des raisons de sécurité, le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant).
12V24V
Tension d'arrêt 10,4 V 22,8 V
Tension de remise en marche 11,7 V 24,2 V
DANGER! DANGER de mort!
- Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.
- Si vous raccordez votre réfrigérateur à bord d'un bateau à la tension alternative par l'intermédiaire d'une prise de quai, vous devez dans tous les cas brancher un disjoncteur différentiel entre le secteur de tension alternative et le réfrigérateur. Veuillez vous renseigner auprès d'un spécialiste.
Vous pouvez raccorder les réfrigérateurs à une tension alternative de 110 - 240V, si vous utilisez le redresseur de courant MPS35 (accessoire).
Le redresseur de courant MPS35 possède un raccordement prioritaire qui protège la batterie raccordée. Lorsque le courant secteur 110 - 240V est branché, le redresseur passe automatiquement du fonctionnement batterie au fonctionnement secteur.
Lorsque le courant secteur 110 - 240V est coupé, le redresseur repasse automatiquement sur fonctionnement batterie. Le fonctionnement secteur via redresseur a plusieurs priorités sur le fonctionnement batterie.
Procédez comme suit si vous raccordez le réfrigérateur à une tension alternative :
Fixez le redresseur de courant à l'emplacement prévu à cet effet derrière le réfrigérateur comme le montre l'illustration (fig. 9, page 6). Protégez le circuit de courant alternatif par un fusible à action retardée (250 V/4 A) (fig. 9 3, page 6). Connectez le redresseur conformément à l'illustration fig. 10, page 7. Raccordez le réfrigérateur au redresseur de courant (fig. 10 2, page 7): - câble rouge : pôle positif de la batterie - câble noir : pôle négatif de la batterie
Introduisez la fiche dans la prise CA (fig. 10 1, page 7).
Remarque
Avant de mettre en service votre nouveau réfrigérateur, vous nevez, pour des raisons d'hygiène, le nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre «Nettoyage et entretien », page 66).
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Laissez refroidir les aliments chauds avant de les déposer dans la glacière.
- Ne pas ouvrir la glacière plus souvent que nécessaire.
- Ne laisserez pas la glacière ouverte plus longtemps que nécessaire.
- Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.
- Evitez une température intérieure inutilement basse.
- Nettoyez régulièrement le condensateur pour enlever la poussière et les salissures.
8.2 Utilisation du réfrigérateur
Le réfrigérateur permet la conservation des aliments frais. De plus, vous pouvez conserver des aliments congélés dans le compartiment congélateur ou y congeler des aliments frais.
- Il est interdit d'utiliser un appareil électrique à l'intérieur de la réfrigérateur. Les seules exceptions sont les appareils autorisés par le fabricant à cet effet.
- Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses.
En gelant, les boissons et aliments liquides augmentent de volume. Les récipients en verre risquent alors de se casser.
- Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.
- Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.
Allumez le réfrigérateur en tournant le régulateur de température (fig. 2 1, page 3) vers la droite.
Remarque
Après la mise en marche, le réfrigérateur a besoin d'environ 60 s avant que le compresseur ne se mette en marche.
Réglage de la température
Vous pouvez régler la température progressivement à l'aide du régulateur.
Allumez le réfrigérateur en tournant le régulateur de température (fig. 2 1, page 3) vers la droite.
Le thermostat intégré régule la température comme suit :
- 1 = puissance frigorifique minimum
- 7 = puissance frigorifique maximum
Remarque
La puissance frigorifique peut être influencée par
- la température ambiante,
- la quantité des alimentés à conserver,
- la fréquence de l'ouverture de la porte.
Conservation des aliments
Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.
Ne conservez pas d'aliments chauds dans le réfrigérateur.
Ne placez pas de récipients en verre remplis de liquides dans le compartiment congélateur.
Remarque
Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcohol dans des récipients hermétiques.
Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments. Veuillez respecter les consignes suivantes pour la conservation :
- Ne recongelez jamais un produit décongelé, consommez-le au plus vite.
- Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un récipient à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent.
Retrait du tiroir réfrigéré
Tirez le tiroir réfrigéré jusqu'en butée. Soulevez le rail de fixation pour supprimer la butée. Retirez le tiroir réfrigéré.
Retrait du compartiment congélateur
Ouvrez la trappe du compartiment congélateur et placez-la horizontalement. Retirez la chaîne de la fixation. Retirez la trappe en la tirant vers l'extérieur. Le fond du compartiment est retiré en même temps.
Dégivrage du compartiment réfrigérateur
L'appareil offre deux possibilités pour éliminer le givre apparu lors de son fonctionnement :
- évacuation directe vers l'extérieur :
Retirez le bac de réception (fig. 5 1, page 5).
Raccordez un tuyau (fig. 6 2, page 5) sur l'orifice d'écoulement (fig. 6 1, page 5).
- déversement dans le bac de récapuration :
Videz le bac de récapération (fig. 5 1, page 5) quand nécessaire.
Dégivrage du compartiment réfrigérateur
N'utilisez jamais d'outils mécaniques pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
Procédez de la manière suivante pour dégivrer le réfrigérateur :
Retirez les aliments. Placez-les éventuellement dans un autre réfrigérateur pour qu'ils restent froids. Placez le régulateur de température (fig. 2 1, page 3) sur « 0 ». Laissez la porte ouverte.
8.3 Déverrouillage
Ne réglez le mécanisme de verrouillage que lorsque le tiroir est ouvert. Un réglage effectué alors que le tiroir est fermé entraînera l'endommagement de l'appareil.
Le réfrigérateur dispose d'un mécanisme de verrouillage (fig. 11 1, page 7) servant également de protection de transport. Les règles suivants sont possibles :
- Verrouiller (tourner la molette à fond vers la droite) : Le tiroir est fermé et verrouillé.
Pour ouvrir le tiroir, tirez la poignée vers le haut puis tirez le tiroir vers vous.
- Vent (tourner la molette à fond vers la gauche) : Le tiroir est légèrement ouvert, mais bloqué.
Utilisez cette position si vous devez l'appareil pour une durée prolongée.
8.4 Arrêt et mise hors service du réfrigérateur
Lorsque vous pouvez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante
Tournez le régulateur de température (fig. 2 1, page 3) sur le niveau « 0 ». Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant alternatif en la reliant au redresseur. Nettoyez le réfrigérateur (voir chapitre « Nettoyage et entretien », page 66). Tournez la molette de verrouillage (fig. 11 1, page 7) à fond vers la gauche (« Vent »). Fermez la porte jusqu'à ce qu'elle s'enclenche. La porte reste entrouverte et empêche ainsi que de mauvaises odeurs ne se forment.
Avertissement!
Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à le mettre hors secteur.
Avis! risque d'endommagement
- Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
- N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière.
- N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
Nettoyez le réfrigérateur régulièrement et dès qu’il est sale, avec un chiffon humide. Veillez à ce que de l'eau ne goutte pas sur les joints. Ceci peut endommager l'électronique. Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé.
10 Garantie
Le délai d'égal de garantie s'applique. Si le produit s'avérait defectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
Avertissement! risque d'enfermement pour les enfants !
Avant de mettre au rebut votre ancien réfrigérateur :
démontez le tiroir. - Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans.
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
Signification de la LED rouge (fig. 2 3, page 3)
En cas de défaut de fonctionnement, la LED clignote plusieurs fois. Le nombre d'impulsions dépend du type de défaut.
Chaque clignotement dure un quart de seconde. Chaque série d'impulsions est suivie d'une pause. La série correspondant au défaut est repétée toutes les quatre secondes.
| Nombre d'impulsions lumineuses | Défaut Cause possible | |
| 1 Tension d'alimentation La tension d'alimentation se trouve en dehors de la plage régée. |
| 2 Surintensité du venti-lateur | Le ventilateur exige de l'unité électronique une intensité de plus d'1 A. |
| 3 Le moteur ne démarre pas | Le rotor est coincé.La pression différentielle dans le système réfrigérant est trop élevé (>5 bar). |
| 4 Vitesse de rotation | Un système de refroidissement subissant des charges trop élevées empêche le moteur de tour-ner au régime minimum requis de 1850 min-1. |
| 5 Surtempérature | Si le système réfrigérant est trop sollicité ou atteint une température trop élevé, les composants électroniques chauffent trop. |
Température intérieure trop basse sur le niveau « 1 » du régulateur
| Dysfonctionnement Cause | se possible Solution | |
| Le compresseur fon-c-tionne en permanence | Thermostat défectueux Changer le thermé | mostat |
| Longue durée de fonctionnement du compresseur | Grandes quantités de givre dans le compartment congélateur | - |
Le compresseur ne fonctionne pas (raccordement sur batterie)
| Dysfonctionnement Cause | se possible Solution | |
| UBorne = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique | Rétablir la connexion | |
| Commutateur principal défectueux (s'il fait partie des composants) | Changer le commutateur principal |
| Le fusible supplémentaire de la ligne est grillé (s'il fait partie des composants) | Changer le fusible de la ligne |
| UBorne ≤ UMARCHE | Tension de batterie trop faible Charger | la batterie |
| Tentative de démarrage avec UBorne ≤ UARRET | Les câbles sont débranchésMauvais contact (corrosion) | Rétablir la connexion |
| Capacité de batterie trop faible Change | la batterie |
| Section du cable trop petite | Changer le cable (fig. 7, page 5) |
| Tentative de démarrage avec UBorne ≥ UMARCHE | Température ambiente trop élevé – | |
| Ventilation et aération insuffisantes Déplacer l'appareil | |
| Le condensateur est sale Nettoyer le condensateur | |
| Interruption électric dans le compresseur entre les broches | Compresseur défectueux La réparation | peut êtreeffectue uniquement par un service après-venteagréé. |
U Borne Tension entre la borne positive et la borne négative de l'electronique UMARCHE Tension de demarrage de l'electronique UARRET Tension d'arrêt de l'électronique
Le compresseur ne fonctionne pas (raccordement sur tension alternative)
| Dysfonctionnement Cause | se possible Solution | |
| Pas de tension Interruption | n dans la ligne de raccorde-ment | Rétablir la connexion |
| Commutateur principal défectueux (s'il fait partie des composants) | Changer le commutateur principal |
| Le fusible supplémentaire de la ligne est grillé (s'il fait partie des composants) | Changer le fusible de la ligne |
| Il y a une tension mais le compresseur ne fonctionne pas | Température ambiente trop élevé – | |
| Ventilation et aération insuffisantes Déplacer l'appareil | |
| Le condensateur est sale Nettoyer le condensateur | |
| Interruption électrique dans le compresseur entre les broches | Compresseur défectueux La réparation | peut êtreeffectue uniquement par un service après-ventureagréé. |
Diminution de la puissance frigorifique, augmentation de la température intérieure
| Dysfonctionnement Cause | se possible Solution | |
| Longue durée de fon-c-tionnement/fonctionne-ment continu du compresseur | Température ambiente trop élevé – | |
| Ventilation et aération insuffisantes Déplacer l'appareil | |
| Le condensateur est sale Nettoyer le condensateur | |
| Ventilateur défectueux Changer le ventilateur | |
| Le compresseur fon-c-tionne rarement | Batterie à plat Charger la batterie | |
Bruit inhabituels
| Dysfonctionnement Cause | Possible Solution | |
| Fort ronflement Les mouvements d'un élément du cir-cuit de refroidissement sont bloqués (l'élement est coincé contre la paroi) | Redresser l'élement avec précaution | |
| Corps étranger coincé entre l'unité de réfrigération et la paroi | Retirer le corps étranger | |
| Le ventilateur fait du bruit – | | |
13 Caractéristiques techniques
| CoolMatic CD50 CoolMatic CRD50 |
| Tension de raccordement : | 12 V=/-24 V= |
| Courant nominal : 5,7 A à 12 V= | 2,8 A à 24 V= |
| Puisance frigorifique :
Compartment réfrigérateur :
Compartment congélateur : | +2 °C à +12 °C
-15 °C à -7 °C |
| Catégorie : Avec compartment con | congélateur : Catégorie 5
(refrigérateur avec compartment deux étoiles)
Compartment congélateur retire : Catégorie 1
(refrigérateur avec un ou plusieurs comparti-
ments de rangement) |
| Consummation électrique : 31,2 Ah/24h |
| Capacité utile :
dont comportiment congélateur : | 46,7 I
9 I | 46,7 I
6 I |
| Classe climatique : ST | |
| Température ambiente : +16 °C à | +38 °C |
| Humidité : 90 % maximum | |
| Angle de gîte permanent : 30° maximaum | |
| Emissions sonores : 46 dBA | |
| Dimensions : fig. 12, page 7 | |
| Poids : | 19 kg |
| Frigorigène R134a : | 55 g |
| Contrôle/certificats : | CE TÉLLAUX S E 4 |
ZA du Pré de la Dame Jeanne
F-60128 Plailly
+33344633500
+33344633518
Commercial: info@dometic.fr
SAV/Technique: service@dometic.fr
Suites 2207-2211 · 22/F · Tower 1
