MANUALE UTENTE CoolMatic HDC 225 WAECO

IT 38 Frigorifero con compressore

Istruzioni di montaggio e d'uso

PT 58 Frigorífico com compressor

Prima di effettuare il montaggio e la messa in funzione leggere accuramente quello manuale diistruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo.

Indices

1 Spiegazione dei symboli 39
2 Indicazioni di sicurezza 39
3 Dotazione. 42
4 Accessori 42
5 Uso conforme alla destinazione. 43
6 Descrizione tecnica 43
7 Installazione e allacciamento del frigorifero. 44
8 Impiego del frigorifero 47
9 Pulizia e cura 52
10 Garanzia 53
11 Smaltimento 53
12 Eliminazione dei guasti 54
13 Specifiche tecniche 57

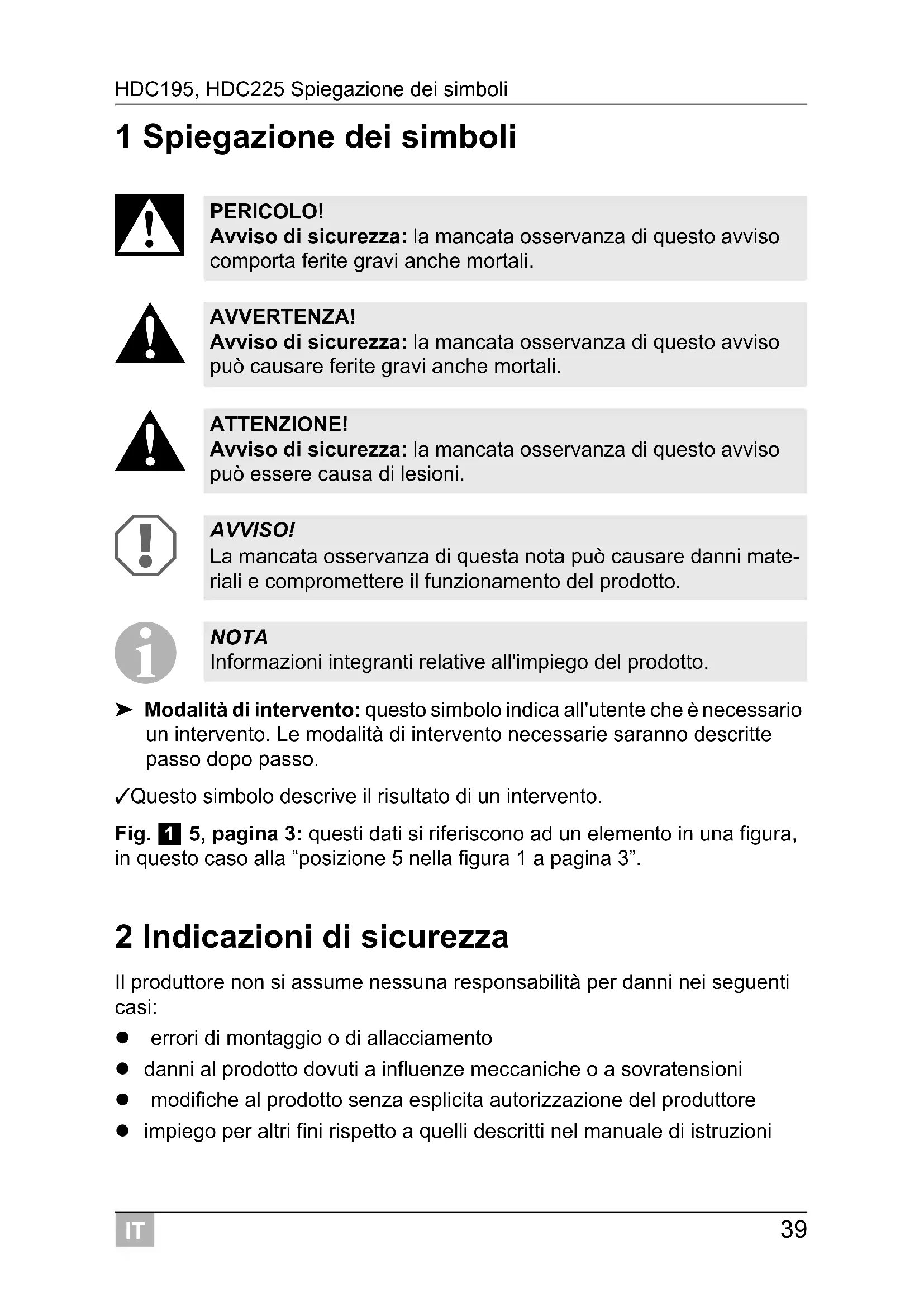

1 Spiegazione dei symboli

PERICOLO!

Avviso di sicurezza: la mancata osservanza di quello avviso comporta ferite gravi ancche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso cui po causare ferite gravi ancche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso cui quod siereca da lesioni.

AVVISO!

La mancata osservanza di estanota cui cassetà danni materiali e prompressere il funzionamento del prodotto.

Fig. 1 5, pagina 3: dati si riferiscono ad un elemento in una figura, in quello caso alla "posizione 5 nella figura 1 a pagina 3".

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
Questo significato describe il risultato di un'intervento.

2 Indicazioni di sicurezza

Il produttore non si assume nessuna responsabilità per anni nei seguenti casi:

• errors di montaggio o di allacciamento
• danni al prodotto dovuti a influenze meccaniche o a sovratensioni
• modifiche al prodottoswana esplicita autorizzazione del produttore
  impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

AVVERTENZA!

• Far installmente l'apparecchio in luoghi umidi solo da un esperto.
• Se il dispositivo presente danni visibili, non metterlo in funzione.
• Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore,da parte del suo servizio assistenza clienti.
• Questo dispositivo deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
• Il presente apparecchio può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull'utilizzo sicuro dell'apparecchio e in grado di capire i pericoli che possono sorgere.
• La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
• Non lasciare soli i bambini per assicurarsi che non giochino con il disposativo.
• Conservare e utilizzato l'apparecchio lontano alla portata dei bambini al di sotto degli 8 anni.
• Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente inflammabile.

ATTENZIONE!

• Pericolo di schiaccimento! NonMETTERe le dita nella cerniera.
• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.

AVVISO!

• Confrontare i dati della tensione riportati sulla targhetto con quelli dell'alimentatore.
• Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
• Staccare il frigorifero e le altre utenze alla batteria prima di collegare il caricabatterie rapido!

• Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.

• Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi!

• Mantenere l'aperture di scarico sempre pulita.
  Non aprire in nessun caso il circuito di raffreddamento.
• Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale.
• Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigerante nel circuito di raffreddamento è facilitmente infiammabile.

In caso di danneggiamento del circuito di raffreddamento:

• Evitare fiamme libere e scintille.
• Areare bene l'ambiente.

Installare l'apparecchio in unippo asciutto e protetto da eventuali spruzzi d'acqua.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

Non toccare mai i cavi nudi a mani nude.

ATTENZIONE!

• Prima della messa in funzione, assicurarsi che la linea di alimentazione e la spina siano asciutte.
• Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa.

AVVISO!

• Non utilizzato appearecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare il disposativo nelle vicinanze di fiamme libero o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
  Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente.

• Fare attentzione che le aperture di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
  Non immershere mai il disposisivo in acqua.
  Proteggere il dispositivo e i cavi dal caldo e dall'umidità.
• Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero.

3 D o t a z i o n

Quantità Denominazione

1 Frigorifero
1 Set di montaggio per il cambiamento del lato di aperture della porta
1 Manuale di istruzioni

4 Accessori

Disponibili come accessori (non in dotazione):

Denominazione N. art.

Adattatore di rete MPS 50 9102600032

Adattatore di rete MPS 80 9102600138

5 Uso conforme alla destinazione

I frigoriferi HDC195 (n. art. 9105203896) e

HDC225 (N. art. 9105203897) sono adatti alla refrigerazione e conservazione di generi alimentari surgelati.

Questi appearecchi sono又能 adatti per il funzionamento su imbarcazioni.

ATTENZIONE! Pericolo per la salute!

Controllare che la capacité di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.

6 Descrizione tecnica

6.1 Descrizione del funzionamento

Il frigorifero è adatto per essere impiegato con una tensione continua di 12 V o 24 V e può quindi essere utilizzato ad esempio ancche in campeggio o su imbarcazioni.

Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto ad uno sbandamento continuo di 30^ .

Il frigorifero più raffreddare e mantenere freddi i prodotti a temperature comprese tra 0^ e +10^ . Nella cella freezer possono essere conservati prodotti a temperature comprese tra -18^ e 0^ . La temperatura desiderata più essere regolata in modo continuo da un termoregolatore.

Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento è esente da manutenzione.

6.2 Elementi di lavoro

N. in fig. 1, Descrizione pagina 3

1 Cella freezer

2 Ripiano a griglia

3 Ripiano

4 Condensatore e compressore (vedi retro)

5 Scomparto frutta e verdura

6 Targhetto (interna)

7 Portabottiglie

8 Scomparto della porta

9 Scomparto del burro e dei formaggi

10 Termoregolatore

11 Illuminazione interna

7 Installazione e allacciamento del frigorifero

In caso di installmente su imbarcazioni prestare particolare attenzione alle seguentiindicazioni:

PERICOLO!

con il collegamento alla retefarein modo che l'alimentazione elettrica sa sempre controllata da un interruptore differenziale!

AVVISO!

l'apparecchio è concepito per uno sbandamento massimo di 30^ . Durante l'installazione del frigorifero assicurarsi che l'apparecchio sia adeguatamente fissato per questa evenienza. Per qualsiasi domanda sull'installazione rivolgersi a un technician specializzato e adeguatamente istruito.

7.1 Cambiamento del lato di aperture della porta

È possibile cambiare il lato di aperture della porta in modo tale da poterla apriere da sinistra invece che da destra.

Procedere come indicato nelle figure (da fig. 2, pagina 4 a fig. 10, pagina 12).

7.2 Installazione del frigorifero

Durante il montaggio osservare le seguentiindicazioni:

• installare il frigorifero in modo tale da permettere all'aria riscaldata di uscire alla dificoltà (o verso l'alto o lateralemente, fig. 11, pagina 13). Legenda per fig. 11, pagina 13

N. Spiegazione

1 Aria fredda di alimentazione
2 Aria calda di scarico
3 Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico verso l'alto o lateralmente.

• Lasciare il disposativo in posizione verticale per circa quello ore prima di allacciario alla corrente elettrica, affinché l'olio presente nel compressore possa defluire.

7.3 Allacciamento elettrico del frigorifero

AVVISO!

• Per evitare perdite di tensione e di potenza, il cavo di allacciamento dovrebbe essere il più corto possibile e non essere interrotto.

Evitare interrupttori, spine e scatole di derivazione supplementari.

• Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e altre utenze alla batteria.

Le sovratensioni possono danneggiare il systeme elettronico degli appearecchi.

Il frigorifero più essere allacciato a una tension continua da 12 V o 24 V.

Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica contro l'inversione di polarità che lo protege contro l'inversione di polarità durante il collegamento della batteria e un eventuale cortocircuito.

Per proteggere la batteria, il frigorifero si spegne automaticamente se la tensione non è più sufficiente (vedi la tabella seguente).

	12 V 24 V
Tensione di interruzione	10,4 V 22,8 V
Tensione di ripristino	11,7 V 24,2 V

Stabilire la sezione necessaria del cavo in funzione della sua lunghezza, come da fig. 12, pagina 13.
Legenda per fig. 12, pagina 13

Asse delle coordinate Significato Unità

I Lunghezza del cavo m

Ø Sezione cavo mm2

AVVISO!

Fare attentione che la polarità sia corretta.

Prima della messa in funzione dell'apparecchio, controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetto).
Collegare il frigorifero

• il più direttamente possibile ai poli della batteria oppure
• ad uno slot con una protezione minima di 15 A (con 12 V) o 7,5 A (con 24 V).

8 Impiego del frigorifero

NOTA

Per motivi igienici, prima della messa in funzione iniziale del frigo-riferero pulirne l'internale e l'esterno con un panno umido (vedianche capitolo "Pulizia e cura" a pagina 52).

8.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
  Non apriere il frigorifero più spesso del necessario.
  Non lasciare le porte aperte più del necessario.
• Sbrinare il frigorifero appena si è formato uno strato di ghiaccio.
• Evitare un abbassamentoecessivo della temperatura interna se non necessario.
• Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità.

8.2 Impiego del frigorifero

Il frigorifero permette di conservare la freschezza degli alimenti. Nella cella freezer è possible inoltre conservare generi alimentari surgelati.

ATTENZIONE! Pericolo per la salute!

• Non ricongelare mai prodotti che si stanno scongelando o sono più stati scongelati, ma consumarli il più velocemente possibile.
• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

AVVISO!

• Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contentori di vetro, in quanto esse si dilatano se congete, provocando la rottura dei contentitori di vetro.

Accendere il frigorifero ruotando il termoregolatore (fig. 10, pagina 3) nella posizione "0".

√ll compressore si avvia circa 180 sec. dopo che il frigorifero è stato acceso.

Regolazione della temperatura

Mediante il termoregolatore (fig. 10, pagina 3) è possibile regolare la temperatura in modo continuo. Il termostato integrato regola la temperatura nel modo seguente:

• 1 = capacità di raffreddamento minima
• 5 = capacità di raffreddamento massima

Nel complesso è opportuna un'impostazione intermedia.

NOTA

La capacité di raffreddamento può essere influenzata

• dalla temperatura ambiente
• alla quantità di alimenti da conservare
• dalla frequenza con la quale viene aperta la porta

Conservazione degli alimenti

Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.

AVVISO!

Non conservare alimenti caldi nel vano frigorifero.

Non mettere nella cella freezer contentitori di vetro che contengono liquidi.

Attenersi alle indicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti.
Per la conservazione degli alimenti osservare le seguentiindicazioni:

• Non ricongelare mai prodotti che si stanno scongelando o sono più stati scongelati, ma consumarli il più velocemente possibile.
• Conservare in contentitori spessi i generi alimentari che assorbono lavoramente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.
• Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiuderli in contentitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza.

8.3 Suddivisione dello spazio interno

È possibile suddividere lo spazio interno del frigorifero in modi diversi, disponendo i ripiani e lo scomparto della porta a seconda delle proprie esigenze.

Suddividere i ripiani (fig. 13, pagina 14)

Sollevare il ripiano posteriore e tirarlo in avanti finché la parte anteriore non scorre dalle guide.
Sollevare il ripiano ed estrarlo completeness.
Scegliere la posizione desiderata ed insere il ripiano eseggendo l'opera-zione nella sequenza inversa.

Suddividere i ripiani della porta (fig. 14, pagina 14)

Spostare il ripiano della porta nella posizione desiderata.

8.4 Sostituzione dell'illuminazione interna

Qualora la luce interna del frigorifero non funzionasse più, è possibile sostituire la lampadina (LED E14, 12/24 V, 1,2 W).

HDC195

Procedere nel seguente modo (fig. 15, pagina 15):

Interrompere l'alimentazione di tensione.
Premere la parte mobile per sganciare la copertura della lampadina (1).
Rimuovere la copertura della lampadina (2).
Sostituire la lampadina con una nuova.
Applicare la copertura della lampadina.
Ricollegare il frigorifero alla presa elettrica.

HDC225

Procedere nel seguente modo (fig. 16, pagina 15):

Interrompere l'alimentazione di tensione.
Svitare la vite sulla copertura della lampadina.
Rimuovere la copertura.
Ruotare la lampadina ed estrarla alla presa.
Inserire, ruotandola, la nuova lampadina nella presa.
Applicare la copertura della lampadina.
Ricollegare il frigorifero alla presa elettrica.

8.5 Sbrinamento del frigorifero

NOTA

In caso di temperature ambiente extremamente alte, cui succeder che il frigorifero funzioni in maniera ininterrotta; cui causa una eccessiva formazione di brina sulla parete posteriore del vano frigorifero. Impostare in questo caso il regolatore di temperatura (fig. 10, paglia 3) sul livello più basso ("1" o "2").

L'umidità dell'aria può condensarsi sul vaporizzatore o all'interno del frigorifero formando brina, la quale diminuisce la potenza frigorifera. Lo sbrinamento del vano frigorifero avviene automaticamente durante la pausa del compressore.

È possibile che si crei un leggero stato di brina o di gobce d'acqua all'interno del frigorifero, se quello ha raffreddato per un lungo periodo di tempo.

Questo è normale poiché l'umidità dell'aria si condensa in gocce d'acqua se la temperatura all'interno del frigorifero si abbassa. Pertanto, il frigorifero non è difettoso.

La condensa passaattraverso unoscolo in unospicale contentatore sul retro dell'apparecchio sopra al compressore dove evapora.

Se necessario, pulire l'internalo del frigorifero con un panno umido.

Se lo strato di brina nel freezer supra lo spessore di 3mm , occorre sbrinare il freezer.

Sbrinamento del frigorifero

AVVISO!

Non impiegare mai utensili duri o acuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
In quello modo si cui danneggiare il frigorifero.

Per sbrinare il freezer, procedere come segue:

Togliere i prodotti dal frigorifero.
Metterli in un autre frigorifero affinché si mantengano freddi.
Interrompere l'alimentazione di tensione.
Lasciare sciogliere il ghiaccio.
Una volta che il ghiaccio si è completamente sciolto, pulire il frigorifero (vedi capitolo "Pulizia e cura" a pagina 52).
Ricollegare il frigorifero alla presa elettrica.
Mettere in esercizio il frigorifero ca. tre ore al livello "5".
Riporre gli alimenti nel frigorifero.
Regolare il regolatore di temperatura sulla posizione desiderata.

8.6 Come spegnere il frigorifero e lasciarlo spento per un periodo prolongato

Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue:

Spagnere il frigorifero ruotando il termoregolatore (fig. 10, pagina 3) nella posizione "0".
Staccare il cavo di allacciamento della batteria oppure estrre la spina della linea a corrente continua dal raddrizzatore.
▶ Pulire il frigorifero (a riguardo vedi capitolo “Pulizia e cura” a pagina 52).
Lasciare la porta leggermente aperta.
In quello modo si impedisce la formazione di odori.

9 Pulizia e cura

AVVERTENZA!

Staccare il frigorifero alla rete agli volta che si effettua la pulizia e la cura.

AVVISO!

• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
• Non impiegare mai utensili duri o acuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
• Non utilizzato alcun ausilio meccanico o di qualsiasi altro tipo per accelerare il processo di sbrinamento.

Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili trasce di sporco.
Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneggiare ilsystema elettronico.
Dopo aver pulito il frigorifero asciugarlo con un panno.
Controllare il deflusso della condensa con regolarità.

Se necessario pulire il deflusso della condensa. Quando è intasato, la condensa si raccoglie sul pavimento sotto al frigorifero.

Il deflusso della condensa si trova nella parte posteriore del frigorifero. Per la pulizia del deflusso della condensa (fig. 17 1, pagina 15) utilizzare l'attrezzo di pulizia (fig. 17 2, pagina 15) che si trovava nell'apertura di scarico.

Pulire regolarmente le guarnizioni della porta.
▶ Pulire la griglia del condensatore e il compressore sulla parte posteriore del dispositivo con una spazzola.

10 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettioso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la segunte documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

AVVERTENZA! Situazione di pericolo per bambini!

Prima di smaltire il vostro vecchio frigorifero:

• Smontare il cassetto.
• Lasciare i piani d'appoggio all'interno del frigorifero in modo che i bambini non possano usarli come mezzi di salita.

AVVISO!

Nel disposativo viene utilizzato un gas isolante (vedi targhetto). Informarsi presso l'autorità amministrativa comunale competente o presso l'azienda di smaltimento locale sullo smaltimento corretto e assicurarsi che il disposativo e tutti i materiali vengano smaltiti in modo corretto.

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.

Quando il prodotto vieneMESSo fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino,oppure presso il proprio rivenditore specializzato,sulle prescrizioni adeguate concernenti lo smaltimento.

12 Eliminazione dei guasti

II compressore non gira

Guasto Possibile causa Rimedio
UMO = 0 V Interruzione nella linea di allacciamento batteria - sistema elettronico		Eseguire il collegamento
	Interruttore principale guasto (se disponibile)	Sostituire l'interruttore principale
	Protezione supplementare della linea saltata (se disponibile)	Sostituire la protezione della linea
UMO ≤ UON	Tensione batteria insufficiente Caricare la batteria
Tentativo di avviamento con UMO≤UOFF	Collegamento cavi allentato	Eseguire il collegamento
	Cattivo contatto (corrosione)
	Capacità batteria insufficiente Sostituzione della batteria
	Sezione cavo insufficiente Sostituire il cavo (vedi tabella a pagna 46)
Tentativo di avviamento con UMO≥UON	Temperatura ambiente eccessiva –
	Aerazione e deaerazione insufficienti Spostare il frigorifero
	Condensatore sporco Pulire il condensatore
	Ventola difettosa (se disponibile) Sostituire la ventola
Interruzione elettrica nel compressore fra le spine	Compressore difettoso Sostituire il compressore

U_MO Tensione fra morsetto positivo e morsetto negativo delsystema elettronico

U_ON Tensione di accensione del systema elettronico

U_OFF Tensione di interruzione del sistema elettronico

Temperatura interna troppo fredda con regolatore sul livello "1"

Guasto Possibile causa Rimedio
Il compressore gira ininterrottamente	Il sensore del termostato non è in contatto con l'evaporatore	Fissare il sensore
	Cortocircuito nella linea del termo-stato, termostato guasto	Sostituire il termostato
Il compressore gira da molto tempo	Nel freezer è stata congelata una quantità eccessiva	-

La potenza frigorifera si riduce, la temperatura interna aumento

Guasto Possibile causa Rimedio
Il compressore gira da molto tempo/ininterrotta-mente	L'evaporatore è ghiacciato Sbrinare l'evaporatore
	Temperatura ambiente eccessiva –
	Aerazione e deaerazione insufficienti Spostare il frigorifero
	Condensatore sporco Pulire il condensatore
	Ventola difettosa (se disponibile) Sostituire la ventola
Il compressore gira di rado	Capacità batteria esaurita Caricare la batteria

Acqua all'interno o sotto al frigorifero

Guasto Possibile causa Rimedio
L'acqua scorre nell'abitacolo del frigorifero.	Il canale di scarico dell'acqua è inta-sato.	Pulire lo scarico.
	Gli alimenti conservati in frigo impedi-scono all'acqua di passare nel collet-tore.	Assicurarsi che gli ali-menti non siano a contatto con la parete posteriore.
L'acqua si spande sul pavimento.	C'è troppa acqua nel deflettore. Pulire il deflettore.

Rumori insoliti

Guasto Possibile causa Rimedio
Forte ronzio L'elemento costruttivo del ciclo frigori-geno non più oscillare liberamente (dipende alla parete)	Piegare con cautela l'elementscostruttivo
Presenza di corpi estranei bloccati fra refrigeratore e parete	Eliminare i corpi estranei
Rumore della ventola (se disponibile) –

13 Specifiche tecniche

	HDC195 HDC225
N. articolo: 9105203896 9105	203897
Capacità vano frigorifero: 132	1 184 I
Capacità freezer: 41 I 44 I
Tensione di allacciamento:	12 V=== o 24 V===	12 V=== o 24 V===
Potenza media assorbita: 40 W	41 W
Consumo energetico per 25 °C/32 °C:	2,2 Ah/h / 3,4 Ah/h	2,4 Ah/h / 3,3 Ah/h
Campo di temperatura di raffreddamento
Vano frigorifero:	Da 0 °C a +10 °C	Da 0 °C a +10 °C
Freezer:	Da -18 °C a 0 °C	Da -18 °C a 0 °C
Volume utile:	173 I 228 I
Classe climatica:	ST (da +16 °C a +38 °C)	ST (da +16 °C a +38 °C)
Umidità dell'aria:	massimo 90 %	massimo 90 %
Sbandamento continuo:	massimo 30°	massimo 30°
Dimensioni:	vedi fig. 18, pagina 16	vedi fig. 19, pagina 16
Peso:	ca. 33 kg	ca. 42 kg
Certificati di controllo:	CE	CE

Il circuito di raffreddamento contiene R134a.
