MANUAL DE USUARIO CoolMatic HDC 225 WAECO

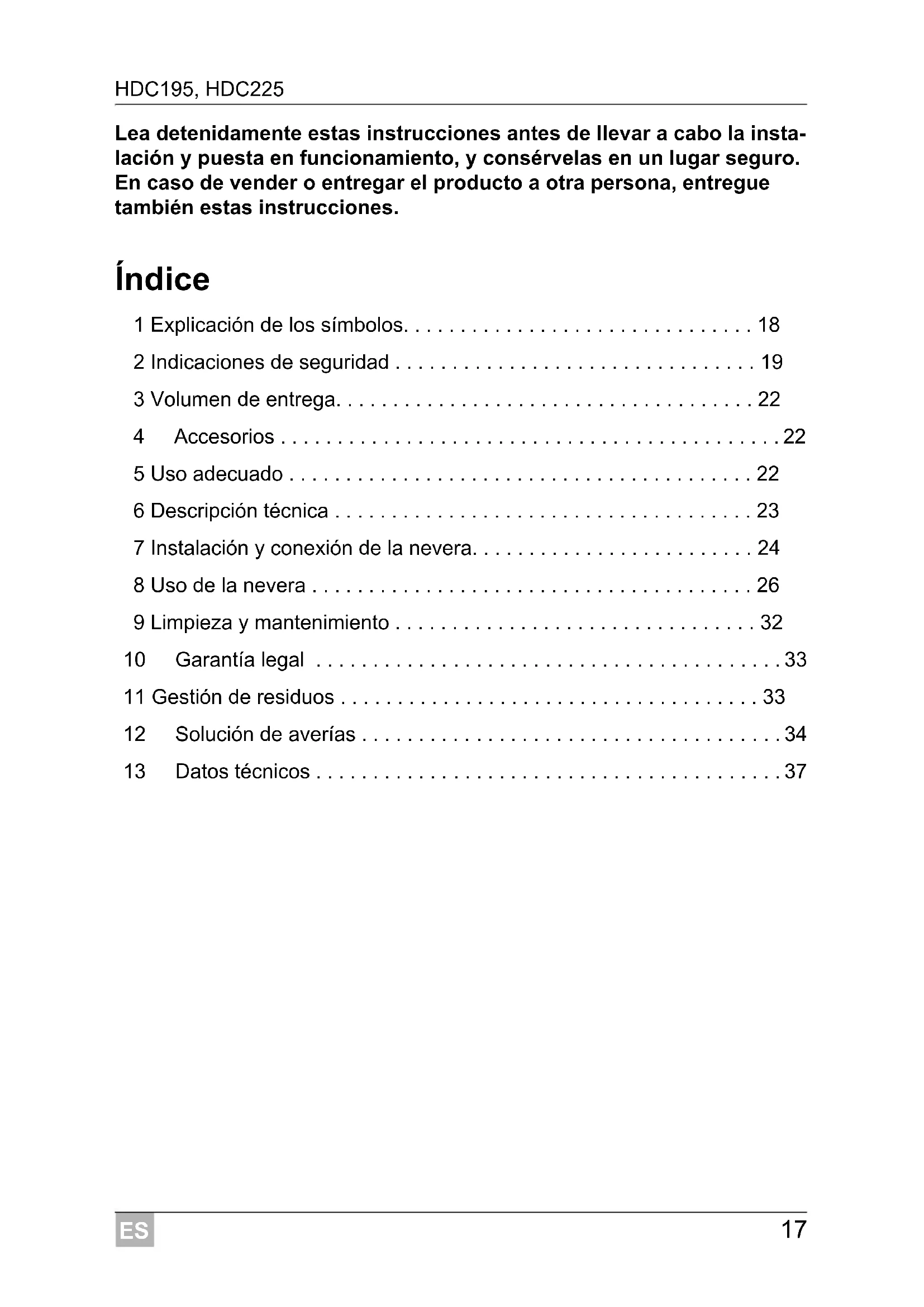

• Lea detenidamente estas instrucciones antes de llevar a cabo la insta- lación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice 1 Explicación de los símbolos p. 18
• 2 Indicaciones de seguridad p. 19
• 3 Volumen de entrega p. 22
• 4 Accesorios p. 22
• 5 Uso adecuado p. 22
• 6 Descripción técnica p. 23
• 7 Instalación y conexión de la nevera p. 24
• 8 Uso de la nevera p. 26
• 9 Limpieza y mantenimiento p. 32
• 10 Garantía legal p. 33
• 11 Gestión de residuos p. 33
• 12 Solución de averías p. 34
• 13 Datos técnicos ES Explicación de los símbolos HDC195, HDC225 p. 37

1 Explicación de los símbolos

➤ Paso a seguir: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso. ✓ Este símbolo describe el resultado de un paso realizado. Fig. 1 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”. ¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. NOTA Información adicional para el manejo del producto.ES HDC195, HDC225 Indicaciones de seguridad

2 Indicaciones de seguridad El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos: errores de montaje o de conexión, daños en el producto debido a influencias mecánicas y sobretensiones modificaciones realizadas en el producto sin el expreso consentimiento del fabricante utilización del aparato para fines distintos a los descritos en las instruc- ciones.

2.1 Seguridad general

¡ADVERTENCIA! La instalación en recintos húmedos debe realizarla siempre un especialista. No ponga el aparato en funcionamiento si presenta desperfec- tos visibles. Si se daña el cable de conexión del aparato, el fabricante, su servicio de atención al cliente o una persona cualificada debe reemplazarlo para evitar así posibles peligros. Solo personal especializado puede realizar reparaciones en el aparato. Las reparaciones que se realicen incorrectamente pueden dar lugar a situaciones de considerable peligro. Los niños mayores de 8 años y las personas de capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y conocimientos suficientes, solo podrán utilizar este aparato si están vigilados o han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden emanar de él. Los niños solo podrán realizar las tareas de limpieza y manteni- miento bajo vigilancia. Controle a los niños para asegurarse de que no jueguen con el aparato. Mantenga y utilice el aparato fuera del alcance de los niños menores de 8 años. No guarde en el aparato sustancias con peligro de explosión como, p. ej., sprays con gases combustibles.ES Indicaciones de seguridad HDC195, HDC225

¡ATENCIÓN! ¡Peligro de aplastamiento! No introduzca la mano en el área de acción de la bisagra. Los alimentos solo se pueden guardar en los envases originales o en recipientes adecuados.

¡AVISO! Compare el valor de tensión indicado en la placa de caracterís- ticas con el suministro de energía existente. No desenchufe nunca el cable de conexión tirando de él. desconecte de la batería la nevera u otros aparatos conectados si va a conectar un cargador rápido. desenchúfela o apáguela cuando apague el motor. De lo con- trario, podría descargarse la batería. Esta nevera no es apta para almacenar sustancias corrosivas o que contengan disolventes. Mantenga siempre limpias las aberturas de descarga. No abra nunca el circuito de refrigeración. No transporte nunca el aparato en posición horizontal para así evitar que el aceite salga del compresor. Al transportarla, asegúrese de no dañar el circuito de refrigera- ción. El refrigerante del circuito de refrigeración es muy inflama- ble. En caso de daños en el circuito de refrigeración: – evite las llamas abiertas y las chispas. – Ventile bien la habitación. Coloque el aparato en un lugar seco y protegido contra posibles salpicaduras de agua.

2.2 Seguridad durante el funcionamiento del aparato

¡PELIGRO! No toque directamente con las manos cables sin aislamiento.

¡ATENCIÓN! Antes de la puesta en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.ES HDC195, HDC225 Indicaciones de seguridad

Si conecta el aparato a una batería, asegúrese de que los ali- mentos no entren en contacto con el ácido de la batería.

¡AVISO! No utilice ningún aparato eléctrico dentro del enfriador, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante. No coloque el aparato cerca de llamas abiertas ni de otras fuentes de calor (calefacción, radiación directa del sol, estufas de gas, etc.). ¡Peligro de sobrecalentamiento! Asegúrese de que quede constantemente garantizada una salida adecuada del calor que se desprende durante el funcionamiento. Asegúrese también de que el aparato guarde la suficiente distancia respecto a paredes u objetos, de forma que el aire pueda circular. Evite que se obstruyan las aberturas de ventilación. No introduzca líquidos ni hielo en el recipiente interior. No sumerja nunca el aparato en agua. Proteja el aparato y los cables del calor y de la humedad. Preste atención a que los alimentos no toquen ninguna pared del interior de la nevera.ES Volumen de entrega HDC195, HDC225

3 Volumen de entrega 4 Accesorios Disponible como accesorio (no incluido en el volumen de entrega): 5 Uso adecuado Las neveras HDC195 (n.° de art. 9105203896) y HDC225 (n.° de art. 9105203897) están concebidas para enfriar alimentos y guardar alimentos ultracongelados. Estos aparatos también son aptos para su funcionamiento en embarcaciones.

Cantidad Denominación1 Nevera1 Juego de montaje para cambiar el lado de apertura de la puerta1 Instrucciones de usoDenominación N.° art.Adaptador de red MPS 50 9102600032Adaptador de red MPS 80 9102600138 ¡ATENCIÓN! ¡Riesgo para la salud! Compruebe si la potencia de refrigeración del aparato cumple las exigencias de los alimentos o medicamentos que desea enfriar.ES HDC195, HDC225 Descripción técnica

6 Descripción técnica

6.1 Descripción del funcionamiento

La nevera es apta para su uso con una tensión continua de 12 V ó 24 V y, por lo tanto, puede utilizarse, por ejemplo, en un camping o un barco. Para su uso en embarcaciones, la nevera puede funcionar con un ángulo de escora constante de 30°. En la nevera se pueden enfriar o mantener fríos los productos desde 0 °C hasta +10 °C. En el congelador se puede almacenar alimentos entre los -18 °C y los 0 °C. Con el regulador de temperatura se puede ajustar de forma continua la temperatura al valor deseado. Todos los materiales utilizados en la nevera son aptos para alimentos. El cir- cuito de refrigeración no requiere mantenimiento.

6.2 Elementos de mando

N.º en fig. 1, página 3 Descripción 1 Congelador 2 Bandeja de rejilla 3 Bandeja 4 Condensador y compresor (parte trasera) 5 Cajón para fruta y verdura 6 Placa de características (interior) 7 Portabotellas 8 Compartimento de la puerta 9 Compartimento para mantequilla y queso 10 Regulador de temperatura 11 Iluminación internaES Instalación y conexión de la nevera HDC195, HDC225

7 Instalación y conexión de la nevera En la instalación en embarcaciones, tenga en cuenta especialmente las siguientes indicaciones:

7.1 Cambiar el lado de apertura de la puerta

Puede cambiar la posición de las bisagras de la puerta permitiendo abrirla hacia la izquierda en lugar de hacia la derecha. ➤ Empotre la nevera tal y como se muestra en las figuras (fig. 2 , página 4 hasta la fig. 0, página 12).

7.2 Instalación de la nevera

Durante el montaje, tenga en cuenta las siguientes indicaciones: Coloque la nevera de manera que se pueda evacuar bien el aire caliente (bien hacia arriba o hacia los lados, fig. a, página 13). Leyenda para fig. a, página 13 Deje reposar al menos cuatro horas la nevera antes de conectarla a la corriente para que el aceite salga del compresor. ¡PELIGRO! en caso de funcionamiento conectado a la red eléctrica, asegú- rese de que el suministro de corriente esté protegido con un interruptor diferencial. ¡AVISO! El aparato está diseñado para un ángulo de escora de hasta 30°. Al instalar la nevera, tenga en cuenta que debe estar firmemente sujeta de acuerdo con esta particularidad. Si tiene alguna consulta acerca de la instalación, diríjase a un taller especializado acreditado. N.° Explicación1 Aire de entrada frío2 Aire de salida caliente3 Distancia a la cara superior, cuando no haya circulación suficiente de aire de retorno hacia arriba o hacia los lados.ES HDC195, HDC225 Instalación y conexión de la nevera

7.3 Conexión eléctrica de la nevera

La nevera puede funcionar con una tensión continua de 12 ó 24 V. Por motivos de seguridad, la nevera está equipada con una protección electrónica contra polarización inversa que la protege si no se respeta la polaridad al conectarla a la batería y también si se produce un cortocircuito. Para proteger la batería, la nevera se apaga automáticamente cuando la tensión es insuficiente (véase la tabla siguiente). ➤ Determine la sección necesaria del cable dependiendo de su longitud según fig. b, página 13. Leyenda para fig. b, página 13

➤ Antes de poner en funcionamiento el aparato, compruebe si la tensión de funcionamiento y la tensión de la batería coinciden (véase la placa de características). ¡AVISO! A fin de evitar pérdidas de tensión y potencia, el cable de conexión debería ser lo más corto posible y sin interrupciones. Evite instalar interruptores, enchufes o cajas de distribución adicionales. Antes de cargar la batería con un cargador rápido, desconéctela del aparato y de otros consumidores. La sobretensión puede dañar el sistema electrónico de los aparatos. 12 V 24 V Tensión de desconexión 10,4 V 22,8 V Tensión de reconexión 11,7 V 24,2 V Eje de coordenadas Significado Unidad l Longitud de cable m ∅ Sección de cable mm² ¡AVISO! Preste atención a la polaridad correcta.ES Uso de la nevera HDC195, HDC225

➤ Conecte la nevera: – lo más directamente posible a los polos de la batería o – a una conexión que esté asegurada como mínimo con 15 A (para 12 V) o 7,5 A (para 24 V). 8 Uso de la nevera

8.1 Consejos para ahorrar energía

Elija un lugar de emplazamiento correctamente ventilado y protegido de la radiación solar. Antes de introducir alimentos calientes, deje que se enfríen. Evite abrir la nevera más de lo necesario. No deje las puertas abiertas más tiempo del necesario. Descongele la nevera cuando se forme una capa de escarcha. No regule una temperatura innecesariamente baja en el interior. Elimine regularmente el polvo y la suciedad del condensador. NOTA Por razones de higiene, deberá limpiar la nevera por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento (véase también capítulo “Limpieza y mantenimiento” en la página 32).ES HDC195, HDC225 Uso de la nevera

8.2 Uso de la nevera

La nevera permite conservar los alimentos frescos. Además, puede conser- var alimentos congelados en el congelador.

➤ Para encender la nevera, gire el regulador de temperatura (fig. 1 10, página 3) hacia la posición “0”. ✓ Después de encender la nevera, transcurrirán aproximadamente 180 segundos hasta que arranque el compresor. Ajuste de temperatura Puede regular de forma continua la temperatura con el regulador de tempe- ratura (fig. 1 10, página 3). El termostato integrado regula la temperatura de la siguiente forma: 1 = potencia refrigeradora mínima 5 = potencia refrigeradora máxima En general, el ajuste intermedio es el más adecuado.

¡ATENCIÓN! ¡Riesgo para la salud! En ningún caso guarde productos ya descongelados o que se estén descongelando. Consúmalos en la mayor brevedad posible. Asegúrese de que en la nevera sólo se encuentren objetos o productos que puedan enfriarse a la temperatura seleccio- nada. ¡AVISO! Asegúrese de que las bebidas o los alimentos envasados en recipientes de cristal no se enfríen demasiado. Si dichos productos se congelasen, podrían estallar los recipientes de cristal. NOTA La potencia de refrigeración puede verse afectada por: la temperatura ambiente la cantidad de alimentos a refrigerar, la frecuencia con la que se abre la puerta de la nevera.ES Uso de la nevera HDC195, HDC225

Conservación de alimentos Puede conservar alimentos en la nevera. El tiempo de conservación de los alimentos viene indicado normalmente en el envase.

➤ Preste atención a las indicaciones de temperatura y conservación indica- das en el envase de los productos alimenticios. ➤ Tenga en cuenta las siguientes indicaciones para la conservación de los productos: – En ningún caso vuelva a congelar aquellos productos descongelados o que se estén descongelando. Consúmalos en la mayor brevedad posible. – Conserve aquellos alimentos que absorben con facilidad olores y sabores de otros alimentos, así como líquidos y productos con un alto contenido en alcohol, en recipientes herméticamente cerrados. – Envuelva los alimentos en papel de aluminio o en lámina de polieti- leno, y guárdelos en envases, cerrándolos con la correspondiente tapa. De esta manera conseguirá conservar mejor el aroma, la sustan- cia y la frescura de los alimentos.

8.3 Distribución del espacio interior

Puede distribuir el espacio interior de la nevera de distintas formas colo- cando las bandejas y el compartimento de la puerta según sus necesidades. Distribuir las bandejas (fig. c, página 14) ➤ Levante la bandeja y tire de ella hacia delante hasta que la parte delan- tera se deslice fuera de las guías. ➤ Levante la bandeja y extráigala del todo en posición ligeramente incli- nada. ➤ Elija la posición deseada y vuelva a colocar la bandeja siguiendo el orden inverso al descrito anteriormente. Distribuir los compartimentos de la puerta (fig. d, página 14) ➤ Coloque el compartimento de la puerta en la posición deseada. ¡AVISO! No introduzca alimentos calientes en la nevera. No coloque recipientes de cristal con contenidos líquidos en el congelador.ES HDC195, HDC225 Uso de la nevera

Si la luz interior de la nevera no funciona, deberá cambiar la bombilla (LED, E14, 12/24 V, 1,2 W). HDC195 Para ello proceda de la siguiente manera (fig. e, página 15): ➤ Interrumpa la alimentación de tensión. ➤ Presione la pieza móvil para desenganchar la tapa (1). ➤ Quite la tapa (2). ➤ Reemplace la bombilla por una nueva. ➤ Vuelva a poner la tapa. ➤ Conecte de nuevo eléctricamente la nevera. HDC225 Para ello proceda de la siguiente manera (fig. f, página 15): ➤ Interrumpa la alimentación de tensión. ➤ Retire el tornillo de la tapa. ➤ Retire la tapa. ➤ Gire la bombilla para extraerla del alojamiento. ➤ Gire la nueva bombilla para introducirla en el alojamiento. ➤ Vuelva a poner la tapa. ➤ Conecte de nuevo eléctricamente la nevera.ES Uso de la nevera HDC195, HDC225

Es posible que la humedad del aire se deposite en forma de escarcha en el evaporador o en el interior de la nevera, disminuyendo de este modo la potencia de refrigeración. El compartimento de refrigeración se descongela automáticamente durante la pausa del compresor. Si la nevera ha estado enfriando durante un largo periodo de tiempo, podría depositarse una fina capa de escarcha o algunas gotas de agua en su inte- rior. Esto es normal, puesto que la humedad del aire se condensa en gotas de agua cuando la temperatura de la nevera desciende. Esto no significa que la nevera esté estropeada. El agua de deshielo cae por un canal a un depósito especial en la parte trasera del aparato que se encuentra encima del compresor, donde se evapora. ➤ Limpie el interior de la nevera con un paño húmedo cuando sea necesario. Si la capa de escarcha es supera los 3 mm, debe descongelar el comparti- mento de refrigeración. NOTA Si la temperatura ambiente es muy alta, puede ocurrir que la nevera funcione constantemente, lo cual provocaría una forma- ción excesiva de escarcha en la pared trasera del compartimento de refrigeración. En este caso, ponga el regulador de temperatura (fig. 1 10, página 3) a un nivel más bajo (“1” ó “2”).ES HDC195, HDC225 Uso de la nevera

Para descongelar el congelador, proceda de la siguiente manera: ➤ Extraiga los productos. ➤ En caso necesario, coloque los productos en otra nevera para mantenerlos fríos. ➤ Interrumpa la alimentación de tensión. ➤ Deje que se derrita el hielo. ➤ Cuando el hielo esté totalmente derretido, limpie la nevera (véase capí- tulo “Limpieza y mantenimiento” en la página 32). ➤ Conecte de nuevo eléctricamente la nevera. ➤ Ponga en funcionamiento la nevera durante aprox. tres horas en el nivel “5”. ➤ Introduzca los productos en la nevera. ➤ Ajuste el regulador de temperatura a la posición que desee.

8.6 Desconexión y parada de la nevera

Si no va a usar la nevera durante un largo período de tiempo, proceda como se indica a continuación: ➤ Para apagar la nevera, gire el regulador de temperatura (fig. 1 10, página 3) a la posición “0”. ➤ Desconecte el cable de conexión de la batería o extraiga el enchufe del cable de corriente continua del rectificador de corriente. ➤ Limpie la nevera (véase capítulo “Limpieza y mantenimiento” en la página 32). ➤ Deje abierta la puerta de la nevera. De esta forma, evitará la formación de olores. ¡AVISO! Nunca utilice herramientas duras ni puntiagudas para retirar capas de hielo o despegar productos que se hayan adherido al congelarse. Esto podría dañar la nevera.ES Limpieza y mantenimiento HDC195, HDC225

9 Limpieza y mantenimiento

➤ Limpie la nevera de forma regular y cuando se ensucie con un paño húmedo. ➤ Preste atención a que no gotee agua en las juntas, pues ello podría dañar el sistema electrónico. ➤ Tras la limpieza, seque la nevera con un paño. ➤ Compruebe regularmente la salida de agua de deshielo. Limpie la salida de agua de deshielo, si es necesario. Si se atasca, el agua de deshielo se acumula en la parte inferior de la nevera. La salida de agua de deshielo se encuentra en la parte posterior de la nevera. Para limpiar la salida de agua de deshielo (fig. g 1, página 15), use la herramienta de limpieza (fig. g 2, página 15) que se encuentra en la abertura de salida. ➤ Limpie regularmente las juntas de la puerta. ➤ Limpie la rejilla del condensador y del compresor en la parte posterior del aparato usando un cepillo. ¡ADVERTENCIA! Desconecte la nevera de la red antes de proceder a la limpieza o al mantenimiento del mismo. ¡AVISO! No emplee productos de limpieza corrosivos ni objetos duros o puntiagudos que puedan arañar o deteriorar la nevera. Nunca utilice herramientas duras ni puntiagudas para retirar capas de hielo o despegar productos que se hayan adherido al congelarse. No utilice herramientas mecánicas ni de otra clase para acelerar el deshielo.ES HDC195, HDC225 Garantía legal

10 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: una copia de la factura con fecha de compra, el motivo de la reclamación o una descripción de la avería. 11 Gestión de residuos

➤ Deseche el material de embalaje en el contenedor de reciclaje correspon- diente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales. ¡ADVERTENCIA! ¡Peligro para los niños! Antes de desechar su vieja nevera: Desconecte el cajón. Deje las bandejas dentro de la nevera para que los niños no puedan encaramarse a ella. ¡AVISO! Con el aparato se distribuye un gas aislante (véase el letrero de tipo). Diríjase a las autoridades locales responsables o a una empresa de gestión de residuos local para informarse sobre el modo correcto de eliminación y asegúrese de que el aparato y todos los materiales son desechados de forma adecuada.ES Solución de averías HDC195, HDC225

12 Solución de averías El compresor no funciona Avería Posible causa Solución

= 0 V Interrupción en el cable de conexión batería – electrónica.Establezca la conexión.El interruptor principal (si existe) está averiado.Cambie el interruptor prin-cipal.Se ha quemado el fusible adicional del cable (si existe).Cambie el fusible del cable.

≤ U CON Tensión de la batería insuficiente. Cargue la batería.Intento de arranque con

≤ U DESC Unión del cable suelta.Contacto defectuoso (corrosión).Establezca la conexión.Capacidad de la batería insuficiente. Cambiar la batería.Sección del cable insuficiente. Cambie el cable (véase tabla en la página 25).Intento de arranque con

≥ U CON Temperatura ambiente demasiado alta. Ventilación insuficiente. Cambie la ubicación de la nevera.Suciedad en el condensador. Limpie el condensador.Ventilador averiado (si existe). Cambie el ventilador.Interrupción eléctrica entre los pernos del compresorCompresor defectuoso. Cambie el compresor.

Tensión entre el borne positivo y el negativo de la electrónica.

CON Tensión de conexión de la electrónica.

DESC Tensión de desconexión de la electrónica.ES HDC195, HDC225 Solución de averías

Temperatura interior demasiado baja en el nivel “1” del regulador La potencia de refrigeración se reduce y la temperatura interior aumenta Avería Posible causa Solución El compresor funciona continuamente. El sensor del termostato no hace con- tacto con el evaporador. Apriete el sensor. Cortocircuito en la línea del termos- tato. El termostato está averiado. Cambie el termostato. El compresor perma- nece en funcionamiento demasiado tiempo. En el compartimento del congelador se ha congelado una gran cantidad de alimentos.

Avería Posible causa Solución El compresor permanece en funcionamiento demasiado tiempo/continuamente. Escarcha en el evaporador Descongele el evaporador. Temperatura ambiente demasiado alta.

Ventilación insuficiente. Cambie la ubicación de la nevera. Suciedad en el condensador. Limpie el condensador. Ventilador averiado (si existe). Cambie el ventilador. El compresor raramente funciona. Batería agotada. Cargue la batería.ES Solución de averías HDC195, HDC225

Agua dentro o debajo de la nevera Ruidos anormales Avería Posible causa Solución Entra agua en el interior de la nevera. El canal de salida de agua está atas- cado. Limpie la salida de agua. Si hay alimentos guardados, evite que el agua llegue al compresor. Asegúrese de que los alimentos no toquen la pared trasera. El agua cae a la parte inferior. Hay demasiada agua en el depósito de evaporación. Limpie el depósito de evaporación. Avería Posible causa Solución Fuerte zumbido El componente del circuito de refrige- ración no puede vibrar libremente (contacto con la pared). Dóblelo cuidadosamente. Cuerpo extraño atrapado entre la nevera y la pared. Retire el cuerpo extraño. Ruidos del ventilador (si existe). –ES HDC195, HDC225 Datos técnicos

13 Datos técnicos El circuito de refrigeración contiene R134a. HDC195 HDC225 N.º de artículo: 9105203896 9105203897 Capacidad en el comparti- mento de refrigeración: 132 l 184 l Capacidad del comparti- mento de congelación: 41 l 44 l Tensión de conexión: 12 Vg o 24 Vg 12 Vg o 24 Vg Consumo de potencia medio: 40 W 41 W Consumo de corriente a 25 °C/32 °C: 2,2 Ah/h / 3,4 Ah/h 2,4 Ah/h / 3,3 Ah/h Rango de temperatura de enfriamiento Compartimento de refrigeración: de 0°C a +10°C de 0°C a +10°C Congelador: de –18 °C a 0 °C de –18 °C a 0 °C Capacidad útil: 173 l 228 l Clase climática: ST (de +16 °C a +38 °C) ST (de +16 °C a +38 °C) Humedad del aire: máximo 90 % máximo 90 % Ángulo de escora constante: máximo 30° máximo 30° Dimensiones: Véase fig. h, página 16 Véase fig. i, página 16 Peso: aprox. 33 kg aprox. 42 kg Homologación/certificados:IT HDC195, HDC225
