BRUKSANVISNING CoolMatic HDC 225 WAECO
S-42131 Västra Frölunda (Göteborg)
+46317341100
+46317341101
Mail: info@waeco.se
SWITZERLAND
S-42131 Västra Frölunda (Göteborg)
+46317341100
+46317341101
Mail: info@waeco.se
SWITZERLAND
SV 36 Kylskåp med kompressor
Monterings- och bruksanvisning
Läsigenom anvisingarna noga innanprodukten monteras och används. Spara monterings- och bruksanvisingen För senareBruk. Überlamna bruksanvisingen till dennya ägaren vid ev. vidareförsäljning.
Innehållsförteckning
1Forklaringavsymboler. 37
2 Sakerhetsanvisningar 38
3 Leveransomfattning 40
4 Tillbehör 40
5 Andamalsenlig anvandning 41
6 Teknisk beskrivning 41
7 Stallauppochansluta kylskapet 42
8 Anvanda kylskapet. 45
9 Rengoring och skötsel 50
10 Garanti 51
11 Avfallshtantering 51
12 Felsökning 52
13 Tekniska data. 54

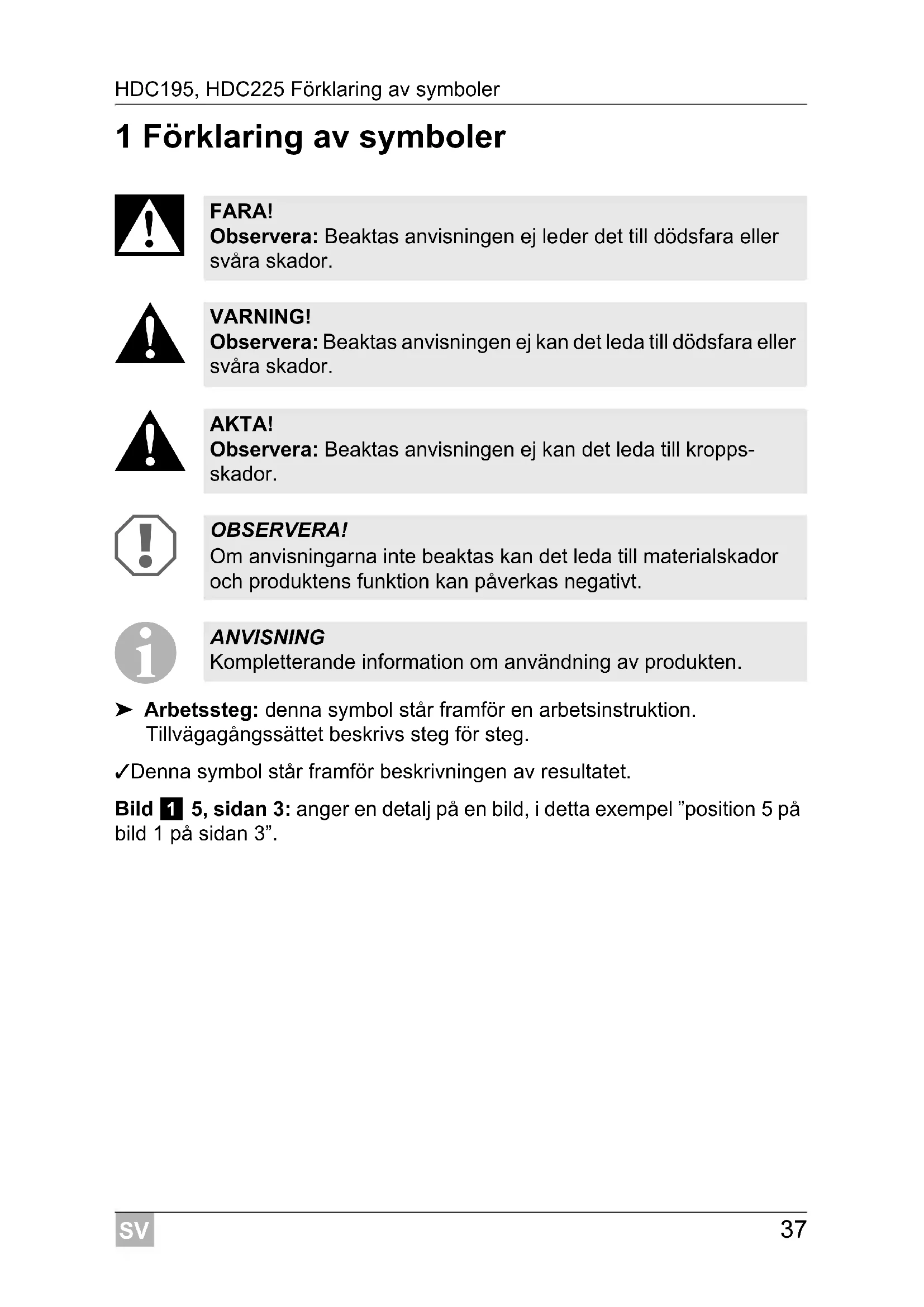

1 Förklaring av symboler
FARA!
Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador.
WARNING!
Observera: Beaktas anvisingen ej kan det leda till dödsfara ellersvåra skador.
AKTA!
Observera: Beaktas anvisingen ej kan det leda till kroppsskador.
OBSERVERA!
Om anvisningarna inte beaktas kan det leda till materialskador ochprodukten Funktion kan paverkas negativt.
ANVISNING
Komplettterande information om användning av Produkten.
Arbetsstag:enna symbol star framfor en arbetsinstruktion.
Tillvagagangssattet beskrivs steg for steg.
Denna symbol stär framfor beskrivningen av resultatet.
Bild 1 5, sidan 3: anger en detailj på en bild, i detta exempl "position 5 på bild 1 på sidan 3".
Tillverkaren övertar inget ansvar für skador i följande fall:
- monterings-eller anslutningsfel
- skador på Produkten, orsakade av mekanisk påverkan eller overspänning
- andringar som utförtsutan uttryckligtmedgivande fran tillverkaren
ej andamalsenlig anvandning
2.1 Allman sakerhet
WARNING!
- Om apparaten ska installeras i ett vátutrymme, maste installationen utforas av behörigt fackfolk.
- Om apparaten uppvisar synliga skador fär den ej tas i drift.
- Om apparatens anslutningskabel skadas måste den, av sakerhetsskal, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
- Denna apparat fär endast repareras av härfor utbildad personal. Icke fackmässiga reparationer kan medföra allvarliga risker.
- Denna apparat kan anvandas av barn余万元 samt personer med fysiska, sensoriska eller mentala Funktionshinder aller oerfarenhet och ovetande under uppsikt av en ansvarig person erler om de har undervisats hur apparaten anvands på att saker tsett utan att faror uppstar.
- Rengöring och underhäll fär inte genomföras av barnutan uppsikt.
Barn bör hallas under uppsikt, sä att de inte leker med apparaten. - Förvara och använd apparaten utom räckhäll for barn under 8år.
- Lagra inga ämnen som kan exploderai apparaten, som t.ex. sprayburkar med brannbar drivgas.
AKTA!
- Risk für klämskador! Håll fingrarna borta frän gangjärnen.
- Livsmedel fär endast forvaras i originalforpackningarna eller i andra lampliga behällare.
OBSERVERA!
- Jäm För spanningsuppgifterna på typskylten med elförsjningen på plats.
- Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
- Koppla bort kylapparaten och andra strömforbrukare fran battereriet innan en batteriladdare ansluts.
- Skilj apparaten fran elnätet eller stäng av den Near motorn stängs av. Annars kan batteriet urladdas.
- Kylapparaten ar inte ämnad for lagring av fratande ämnen och ämnen som innehäller Lossningsmedel.
- Se till att utloppsöppningen alltid ar ren.
- Oppna aldrig kylkretslroppet.
- Transportera aldrig apparaten vågrätt, aftersom olja kan rinna ut ur kompressorn.
- Se till att inte skada kylkretslroppet vid transport. Kylmedlet i kylkretslroppet ar lattantändigt.
Vid skador på kylkretslroppet:
- Undvik öppen eld och gnistbildning.
- Ventilera rummet noga.
- Ställ upp apparaten i ett torrt utrémme, se till att den skyddas mot vattenstänk.
2.2 Sakerhet under användning
FARA!
Ta inte tag i avskalade ledninger med händerna.
AKTA!
- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten ar torra.
- Om kylskapet skadrivas med batteri: se till att batterisyran inte kan komma i kontakt med livsmedlen.
OBSERVERA!
-
Använd inga elektriska apparater für arbeteninne i kylapparaten. Undantag: apparaterna rekommenderas for sadan användning av tillverkaren.
-
Ställ inte upp den i narheten av öppen eld aller andra varmekkallor (varmeelement, starkt solljus, gasspisar osv.).
- Risk for overhetting!
Se till att värmen som alstras under användningen kan avledas ordentlich. Apparaten maste ha tillräckligt stort avständ till viggen/andra foremål, sö att luften kan cirkulera fritt.
- Se till att ventilationsöppningarna inte tacks over.
Fyll inte innerfacket med vatskor aller is.
Doppa aldrig ned apparaten i vatten. - Skydda apparaten och kablarna mot hetta och fukt.
- Se till att livsmedlen i kylskapet inte vidrör vaggarna i kylen.
3 Leveransomfattning
Mängd Beteckning
Följande tillbehör finns tillgangliga (ingär inte i leveransen):
Beteckning Art.nr
Natatapter MPS50 9102600032
Natatapter MPS80 9102600138
5 Ändamåsenlig användning
Kylskapen HDC195 (art.nr 9105203896) och HDC225 (art.nr 9105203897) ar avsedda for kylning av livsmedel och for forvaring av djupfrysta livsmedel. De kan även användas på batar.
AKTA! Halsorisk!
Kontrolera om apparatens kyleffekt motsvarar kraven for de livsmedel eller mediciner du vill halla kalla.
6 Teknisk beskrivning
Kylskapet kan anslutas till likspanning 12 V eller 24V , och kan därmed användas t.ex. für camping och på bātar.
Kylskapet tãl konstant krängning pã 30° (for användning pã bãtar).
Kylskapet kan kyla varorna ner till 0^ till +10^ och halla dem kalla. I frysfcket kan du forvara djupfrysta livsmedel vid temperaturer mellan -18^ och 0^ . Temperaturen stalls in steglost genom en temperatureregulator.
Alla material i kylskapet ar ofarliga for livsmedel. Kylkretsen ar underhallsfri.
6.2 Reglage
| Nr på bild 1, sida 3 | Beskrivning |
| 1 Frysfack | |
| 2 Trådhylla | |
| 3 Hylla | |
| 4 Kondensator och kompressor (baksida) | |
| 5 Frukt- och grönsaksfack | |
| 6 Typskylt (inuti) | |
| 7 Flaskhällare | |
| 8 Dörrfack | |
| 9 Smör- och ostfack | |
| 10 Termostat | |
| 11 Innerbelysning |
7 Ställa upp och ansluta kylskåpet
Beakta följande anvisningar vid installation på båtar:
FARAI!
sörj für att stromförsörjningen ar sakrad med en jordfelsbrytare!
OBSERVERA!
Apparaten tål krängning på 30^ . Se till att kylskåpet ar sakrat på ett sätt som motsvarar forhällandena på plats. Vänd dig till en installerator som ar specialiserad på sādana installationer om du har frågor.
7.1 Ändra dörren
Det gär att andra dörren sa att den öppnas at vänster istället for at Höger.
Tillvagagangssatt enligt bilderna (bild 2, sida 4, till bild 10, sida 12).
7.2 Stalla upp kylskåpet
Observera foljande anvisningar vid installation:
- Kylskapet maste stallas upp på sö satt att den uppvärmda luften kan avledas ordentligt (uppät eller at sidorna, bild 11, sida 13).
Teckenförklaring till bild 11, sida 13
| Nr Förklaring |
| 1 Kall tilluft |
| 2 Varm avluft |
| 3 Avständ uppät, om inte tillräckligt med luft kan cirkulera uppät eller på sidorna |
- Låt apparaten stå minst fyra timmar innan den elektriska anslutningen ansluts, sö att all olja kan flyta tillbaka i kompressorn.
7.3 Ansluta el till kylskapet
OBSERVERA!
Foratt undvika spanningsforluster och effektforluster skakabeln vara sa kort som mojigt ochutan avbrott. Undvik ytterligare brytare,kontakter och fordelningsdosor.
- Koppla bort apparaten och andra elforbrukare fran batteriet innan en batteriladdare ansluts till batteriet.
Översänning kan skada elektroniken.
Kylskapet kan anslutas till 12 V aller 24 V likspanning.
Kylskapet har ett elektroniskt skydd mot omvänd polaritet, som skyddar kylskapet mot kortslutning och omvänd polaritet vid batterianslutting.
Som skydd for batteriet stängs kylskapet av automatiskt om spansningen inte langre racker till (se nedanstænde tabell).
| 12 V 24 V | |
| Frånkopplingsspänning | 10,4 V 22,8 V |
| Återinkopplingsspänning | 11,7 V 24,2 V |
Bestäm kabelarean passande till kabellängden, se bild 12, sida 13. Teckenförklaring till bild 12, sida 13
| Koordinataxel Betydelse Enhet | ||
| I | Kabelländg | m |
| ∅ | Kabelarea | mm2 |
OBSERVERA!
Se till att polerna ansluts ratt.
Kontrollera att driftspanningen och batterispänningen stämmer overens innan apparaten tas i drift (se typskylten).
Anslut kylskapet
- om möjlicht direkt till batteripolerna aller
- till en anslutning som sakras med minst 15 A (vid 12 V) resp.
7,5 A (vid 24 V).
8 Använda kylskåpet
ANVISNING
Innan kylskapet tas i drift ske det, av hygieniska skäl, torkas av inoch utvändigt med en fuktig trasa (se även kapitel "Rengöring och skötsel" på sidan 50).
8.1 Tips För energibesparing
Välj en uppställningsplats med god ventilation som ar skyddad mot direkt solljus.
Lat varm mat svalna innan den laggs in i kylen.
- Oppna inte kylskapet oftare an nödvändigt.
- Latinte dorrarna vara öppna langre an nödvändigt.
- Frosta av kylskapet sā snart det bildas is i det.
Undvik en onodigt lag temperatur i innate i kylboxen.
- Tag regelbundet bort damm och smuts fran kondensorn.
8.2 Använda kylskåpet
I kylskapet kan farska matvaror forvaras (konserveras). I frysfacket kan du dessutom konservera djupfrysta livsmedel.
AKTA! Hälsorisk!
- Förvara aldrig halvtinade aller upptinade varor i frysfacket utan använd dem sö snart som möjligt.
- Se till att det endast finns foremål resp. varor i kylskapet som fær kylas till den installda temperaturen.
OBSERVERA!
- Se till att vätskor eller matvaror i glasbehällare inte kyls ned for mycket.
Vätskor expanderar under frysning. Glasbehällarna kan daß gå sönder.
Slå på kylskåpet genom att vrida temperaturregleringen (bild 1 10, sida 3) från laget "0".
När kylskapet har slagits på tar det ungefär 180 sekunder tills kompressorn startar.
Temperaturen ställs in steglost med temperaturregleringen (bild 10, sida 3). Den inbyggda termostaten reglerar temperaturen på följande satt:
- 1 = minsta kyleffekt
- 5 = hoggsta kyleffekt
I allmänhet ar en inställning i mitten lamplig.
ANVISNING
Kyleffekten kan paverkas av
- omgivningstemperaturen
- mängden livsmedel
- hur ofta dörren öppnas
Förvara livsmedel
I kylen kan livsmedel forvaras (konserveras). För det mesta anges hällbarhetstiden på forpackningarna.
OBSERVERA!
Stall inte in verm mat i kylen.
Stall inte glasbehällare med vätska i frysfacet.
Beakta "bäst fore"-datum och temperaturuppgifter på Förpackningarna.
Beakta följande anvisningar vid forvaring:
-Frys aldrig halvtinade ellr upptinade varor igen, anvand dem sa snart som mojigt.
- Förvara alltid livsmedel som lätt tar Åt sig lukter och smak, som vātskor ochprodukter med hög alkoholhalt i tata behällare.
- Slå in varorna i aluminium- eller plastfolie och lagg dem i passande behällare med lock. Därigenom bevaras aromen och konsistensen bättre; varorna häller sig langre.
Kylskapets flyttbara hyllor och dorrfack gör det möjligt att variera forvaringsutrymmets indelning after behov.
Flytta hyllor (bild 13, sida 14)
Lyft upp hyllans baksida och dra den utåt tills framdelenkommen ut ur spåren.
Lyft upp hyllan, luta den latt och dra ut den helt.
Bestamvarhyllanska sittaochskjutindeniomvandordningsfoljd.
Flytta forvaringsfack (bild 14, sida 14)
Skjut forvaringsfacket till onskad position.
8.4 Byta lampa
Om innerbelysningen ar trasig kan man byta lampa (LED-lampa, E14, 12/24 V, 1,2 W).
HDC195
Tillvagangssatt (bild 15, sida 15):
Ta bort stromforsorjningen.
Tryck pa den rorliga delen for att hanga ut lampkapan (1).
Ta bort lampkapan (2).
Byt ut lampan mot en ny.
Satt fast lampkapan.
Anslut kylskapen till elforsorjningenigen.
HDC225
Tillvagagangssatt (bild 16, sida 15):
Ta bort stromforsorjningen.
Lossa skruven pa lampkapan.
Ta bort kapan.
Skruva ut lampan ur sockeln.
Skruva in en ny lampa i sockeln.
Satt fast lampkapan.
Anslut kylskapen till elforsorjningen igen.
Vid mycket hög omgivningstemperatur kan det hända att kylskapet arbetar oavbrutet, detta leder till overdriven frostbildning på kylfackets baksida. I detta fall börd du ställa in temperaturregleringen (bild 10, sida 3) på en lagre steg ("1" eller "2").
Luftfuktigheten kan avsätta sig som frost på förångaren och i kylskäpet, om sö ster minskar kylförmågan. Kylf Jacket frostas av automatiskt Near kompressorn inte arbetar.
När kylskåpet har varit i kylläge en langre tid kan att minre frostskikt ell er vattendroppar bildas i kylskåpet. Detta ar normalt aftersom fukten i luften kondenserar när temperaturen i kylskåpet sjunker. Kylskåpet ar inte defekt.
Vattnet rinner genom en ränna till en speciell behällare, som sitter ovanfor kompressorn på baksidan av apparaten, sedan Förångas vattnet.
Vid behov, torka insidan på kylskapet med en torr trasa.
När frostkikitet i frysfacet ar tjockare an 3 mm, bör frysfacet frostas av.
Tina upp frysfacket
OBSERVERA!
Avlagsna aldrig isbelaggningar uller fastfrysna foremal med hards
eller vassa/spetsiga verktyg.
Kylskapet kan skadas.
Tag ut varorna.
Lagradem i en annan kylapparat, sa att de forblir kalla.
Ta bort strömförsörjningen.
Lát isentina.
Rengör kylskapet)när all is har smultit (se kapitel "Rengöring och skötsel" på sidan 50).
Anslut kylskapen till elforsorjningen igen.
Låt kylskapet arbeta på steg "5" i cirka tre timmar.
Stall in varorna i kylskapet.
Ställ temperaturregleringen på önskat lage.
8.6 Stänga av och ta kylskapet ur bruk
Om kylskapet ske stø oanvænt under en langre tid:
Stäng av kylskapet genom att vrida temperaturregleringen (bild 10, sida 3) till laget "0".
Lossa anslutningskabelns ansluttingar fran batteriet ell er dra ut likstrom-kabelns kontakt fran likriktaren.
Rengör kylskapet (se kapitel "Rengöring och skötsel" på sidan 50).
Låt dörren stå "på glant".
På sa satt forhindrar man att det bildas störande lukt.
9 Rengöring och skötsel
WARNING!
Koppla alltid bort kylskapet fran elnatet fore rengoring och skötsel.
OBSERVERA!
- Använd inga skarpa rengöringsmedel eller HARDa foremål vid rengöring, daß dessa kan skada kylskåpet.
- Avlagsna aldrig isbelaggningar eller fastfrysna foremål med hårda eller vassa/spetsiga verktyg.
- Använd inga mekaniska foremål aller andra hjälpmedel for att skynda på avfrostningen.
Rengör kylskapet regelbundet/vid behov med en fuktig trasa.
Se till att det intekommen in vatten i tätningarna. Elektroniken kan skadas.
Torka av kylskapet med en trasa after rengoringen.
Kontrollera utloppet for smaltvatten regelbundet.
Rengör utloppet für smältvatten vid behov. Om det ar tilläppt samlas vatten på golvet under kylskapet.
Utloppet for smaltvatten sitter bak i kylskapet. Anvand rengöringsverktyget (bild 17 2, sida 15) som sitter i utloppsoppningen vid rengöring av vattenutloppet (bild 17 1, sida 15).
Rengör dörrtätningen regelbundet.
Rengör gallret till kondensatomn och kompressorn på apparatens baksida med en borste.
10 Garanti
Den lagstadgade garantitiden gäller. Om Produktenär defect: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) alleräterförsäljaren.
Vid reparations- resp. garantiärenden skä följande skickas med:
en kopia pà fakturan med inköpsdatum,
en reklamationsbeskrivning/felbeskrivning.
11 Avfallshantering
WARNING! Barnfalla!
Innan det gamla kylskapet omhändertas:
- Demontera Iådan.
- Låt hyllorna vara kvar i kylskapet sö att barn inte kan klättra in i skapet.
OBSERVERA!
Apparaten innehällem en isolationsgas (se typskylt). Kontakta ansvarig, lokal myndighet aller det lokala Återvinningsföretaget foren korrekt avfallshantering och sakerställ att apparaten och samliga ämnen avfallshanteras på ett korrekt satt.
Lämna om möjligt forpackningsmaterialiet till atervinning.
Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelser hos narraste Återvinningscentral eller hos Återförsäljaren.
12 Felsökning
Kompressorn går inte
| Fel Möjlig orsak Lösning | ||
| U_KL = 0 V Avbrott, anslutningskabeln | Anordna anslutningen | |
| batteri – elektronik | ||
| Huvudbrytare defekt (i förekommende fall) | Byt huvudbrytare | |
| Extra säkring utlöst (omalandinns) Byt ut säkringen | ||
| U_KL ≤ U_PÅ | Batterispänningen ar für låg Ladda batteriet | |
| Startförsök med U_KL ≤ U_AV | Lös kabelanslutting | Anordna anslutningen |
| Dålig kontakt (korrosion) | ||
| Batterikapaciteten ar für dålig Byta batteri | ||
| För liters kabelarea Byt kabel (se tabell,sida 44) | ||
| Startförsök med U_KL ≥ U_PÅ | Omgivningstemperaturen ar für hög – | |
| Ottirräcklig luftning Flytta kylskåpet | ||
| Kondensatorn nedsmutsad Rengör kondensatorn | ||
| Flättdefekt (omalandinns) | Byt flätt | |
| Elektriskt avbrott i kom-pressorn mellan stiften | ||
| Kompressorn defekt | Byt kompressor | |
UKL Spanning mellan elektronikens plus och minus
UPA Startspanning elektronik
UAV Frankopplingsspanning elektronik
Temperaturen i kylen ar for lag narr reglaget star pa "1"
| Fel Möjlig orsak Lösning | ||
| Kompressorn,går hela tiden | Termostat-sensorn har ingen kontakt med Förångaren | Sätt fast givaren |
| Kortslutninq i termostatkabeln termo-stat defekt | Byt ut termostaten | |
| Kompressorn ar igängFor länge | Stora mängder i frysf Jacket - | |
Kylförmågan fösamrad, innertemperaturen stiger
| Fel Möjlig orsak Lösning | |
| Kompressorn ar igång for länge/oavbrutet | Förångaren nedisad Frosta av förångaren |
| Omgivningstemperaturen ar För hög – | |
| Otilräcklig luftning Flytta kylskåpet | |
| Kondensatorn nedsmutsad Rengör kondensatorn | |
| Fläkt defekt (om sändan finns) Byt fläkt | |
| Kompressorn kör sällan Batterikapaciteten ar uttömd Ladda batteriet | |
Vatten i aller under kylskapet
| Fel Möjlig orsak Lösning | ||
| Vatten flyter in i kylskåpet | Vattenutloppet är tilltäppt. Rengör utloppet. | |
| De lagrade livsmedlen förhindrar att vattnet rinner till kollektorn. | Se till att livsmedlen inte vidrör bakväggen. | |
| Vatten rinner ut på golvet. | För mycket vatten i luftavvisaren. Rengör luftavvisaren. | |
Ovanliga Ijud
| Fel Möjlig orsak Lösning | ||
| Högt brummande | En component på kylkretslroppet kan inte svänga fritt (ligger mot vöggen) | Böj ut componenten försiktigt |
| Främande foremål mellan kylmaskinen och vöggen | Tag bort foremålet | |
| Oljud frü n fläkten (om sādan finns) | - | |
13 Tekniska data
| HDC195 HDC225 | ||
| Artikelnr: 9105203896 9105203897 | ||
| Innehäll kylfack: 132 I 184 I | ||
| Innehäll friesfack: 41 I 44 I | ||
| Anslutningsspänning: | 12 V===Eller 24 V=== | 12 V===Eller 24 V=== |
| Effektbehov, medel: | 40 W | 41 W |
| Strömforbrukning vid 25 °C/32 °C: | 2,2 Ah/h/3,4 Ah/h | 2,4 Ah/h/3,3 Ah/h |
| Kyltemperaturområde Kylfack: | 0 °C till +10 °C | 0 °C till +10 °C |
| Frysfack: | -18 °C till 0 °C | -18 °C till 0 °C |
| Nyttovolym: | 173 I 228 I | |
| Klimatklass: | ST (+16 °C till +38 °C) | ST (+16 °C till +38 °C) |
| Luftfuktighet: | max. 90 % | max. 90 % |
| Konstant krängning: max. 30° | max. 30° | |
| Mätt: | Se bild 18, sida 16 | Se bild 19, sida 16 |
| Vikt: | ca 33 kg | ca 42 kg |
| Provnig/certifikat: | CE | CE |
Kylkretsen innehaller R134a.
S-42131 Västra Frölunda (Göteborg)
+46317341100
+46317341101
Mail: info@waeco.se
SWITZERLAND
S-42131 Västra Frölunda (Göteborg)
+46317341100
+46317341101
Mail: info@waeco.se
