GEBRUIKSAANWIJZING CoolMatic HDC 225 WAECO

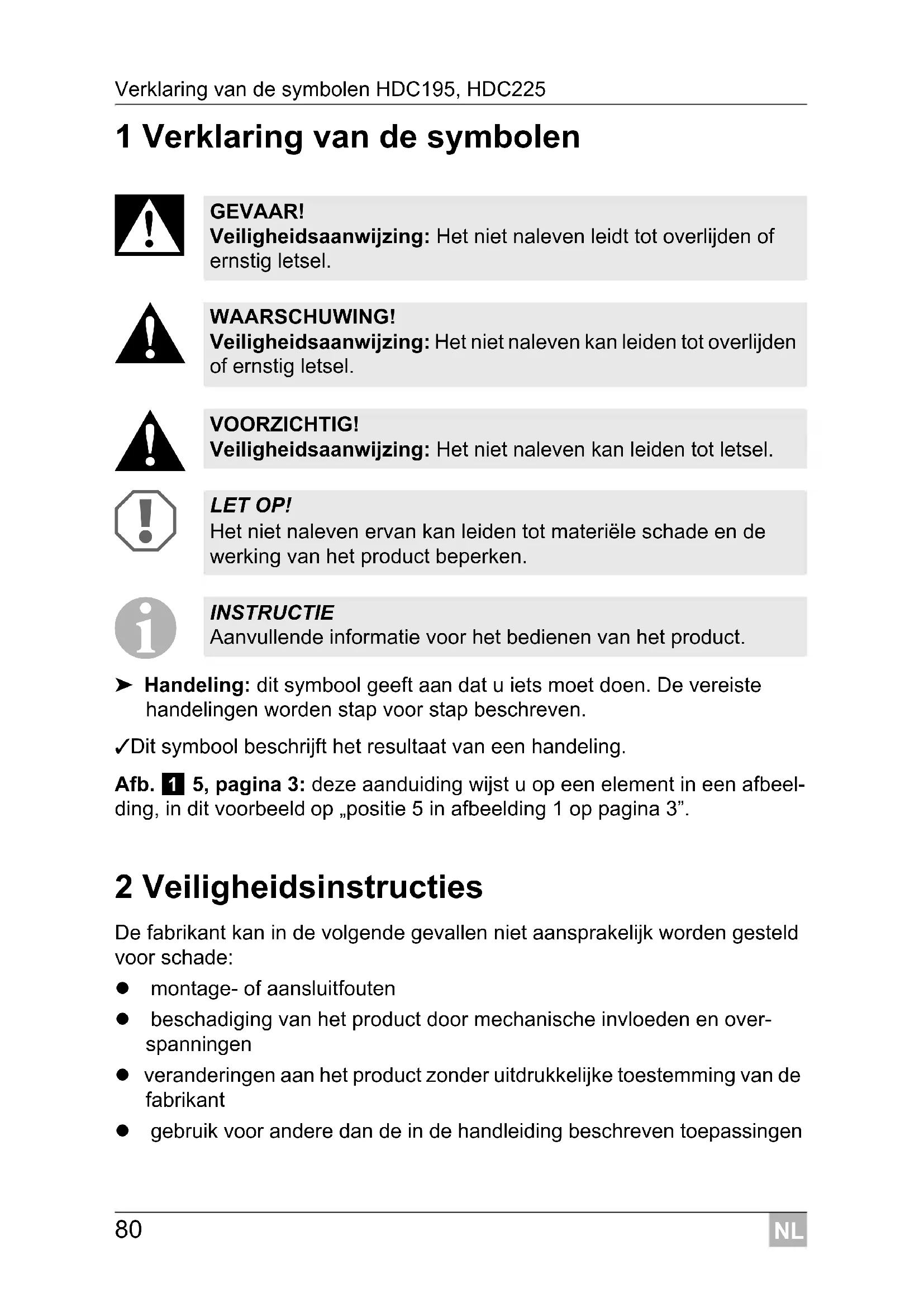

1 Verklaring van de symbolen

➤ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven. ✓ Dit symbool beschrijft het resultaat van een handeling. Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeel- ding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”. 2 Veiligheidsinstructies De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: montage- of aansluitfouten beschadiging van het product door mechanische invloeden en over- spanningen veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant gebruik voor andere dan de in de handleiding beschreven toepassingen GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product.NL HDC195, HDC225 Veiligheidsinstructies

2.1 Algemene veiligheid

WAARSCHUWING! Laat installaties in vochtige ruimtes alleen door een vakmonteur aansluiten. Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen. Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klanten- service of een gelijkwaardig gekwalificeerd persoon worden vervangen. Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd. Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen. Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar. Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG! Beknellingsgevaar! Grijp niet in de scharnier. Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LET OP! Vergelijk de spanning op het typeplaatje met de aanwezige energievoorziening. Trek de stekker nooit aan de aansluitkabel uit het stopcontact.NL Veiligheidsinstructies HDC195, HDC225

Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit. Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken. Het koeltoestel is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen. Houd de afvoeropening altijd schoon. Open in geen geval het koelcircuit. Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen. Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar. Bij een beschadiging van het koelcircuit: – Vermijd open vuur en ontstekingsvonken. – Ventileer de ruimte goed. Stel het toestel op een droge en tegen spatwater beschermde plaats op.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR! Blanke leidingen nooit met blote handen aanraken.

VOORZICHTIG! Voor ingebruikneming moeten toevoerleiding en stekker droog zijn. Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen.

LET OP! Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen. Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).NL HDC195, HDC225 Omvang van de levering

Oververhittingsgevaar! Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op vol- doende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren. Let erop dat de ventilatieopeningen niet worden afgedekt. Vul het binnenreservoir niet met vloeistoffen of ijs. Dompel het toestel nooit onder in water. Bescherm het toestel en de kabels tegen hitte en vocht. Let erop, dat de spijzen de wanden van de koelruimte niet aanraken. 3 Omvang van de levering 4 Toebehoren Als toebehoren verkrijgbaar (niet bij de levering inbegrepen): Aantal Omschrijving 1Koelkast 1 Montageset om de deuraanslag te wijzigen 1 Gebruiksaanwijzing Omschrijving Artikelnr. Netadapter MPS50 9102600032 Netadapter MPS80 9102600138NL Gebruik volgens de voorschriften HDC195, HDC225

5 Gebruik volgens de voorschriften De koelkasten HDC195 (artikelnr. 9105203896) en HDC225 (artikelnr. 9105203897) zijn geschikt voor het koelen van levensmiddelen en het bewaren van diepgevroren levensmiddelen. De toestellen zijn ook geschikt voor het gebruik op boten.

6 Technische beschrijving

6.1 Beschrijving van de functie

De koelkast is geschikt voor het gebruik met een gelijkspanning van 12 V of 24 V en kan zodoende bijv. ook bij kamperen of op boten worden gebruikt. Bij het gebruik op boten kan de koelkast aan een permanente helling van 30° worden blootgesteld. De koelkast kan waren tot 0 °C tot +10 °C afkoelen en koel houden. In het vriesvak kunnen diepgevroren waren bij –18 °C tot 0 °C worden bewaard. Via een temperatuurregelaar kan de gewenste temperatuur traploos worden ingesteld. Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij. VOORZICHTIG! Gevaar voor de gezondheid! Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.NL HDC195, HDC225 Technische beschrijving

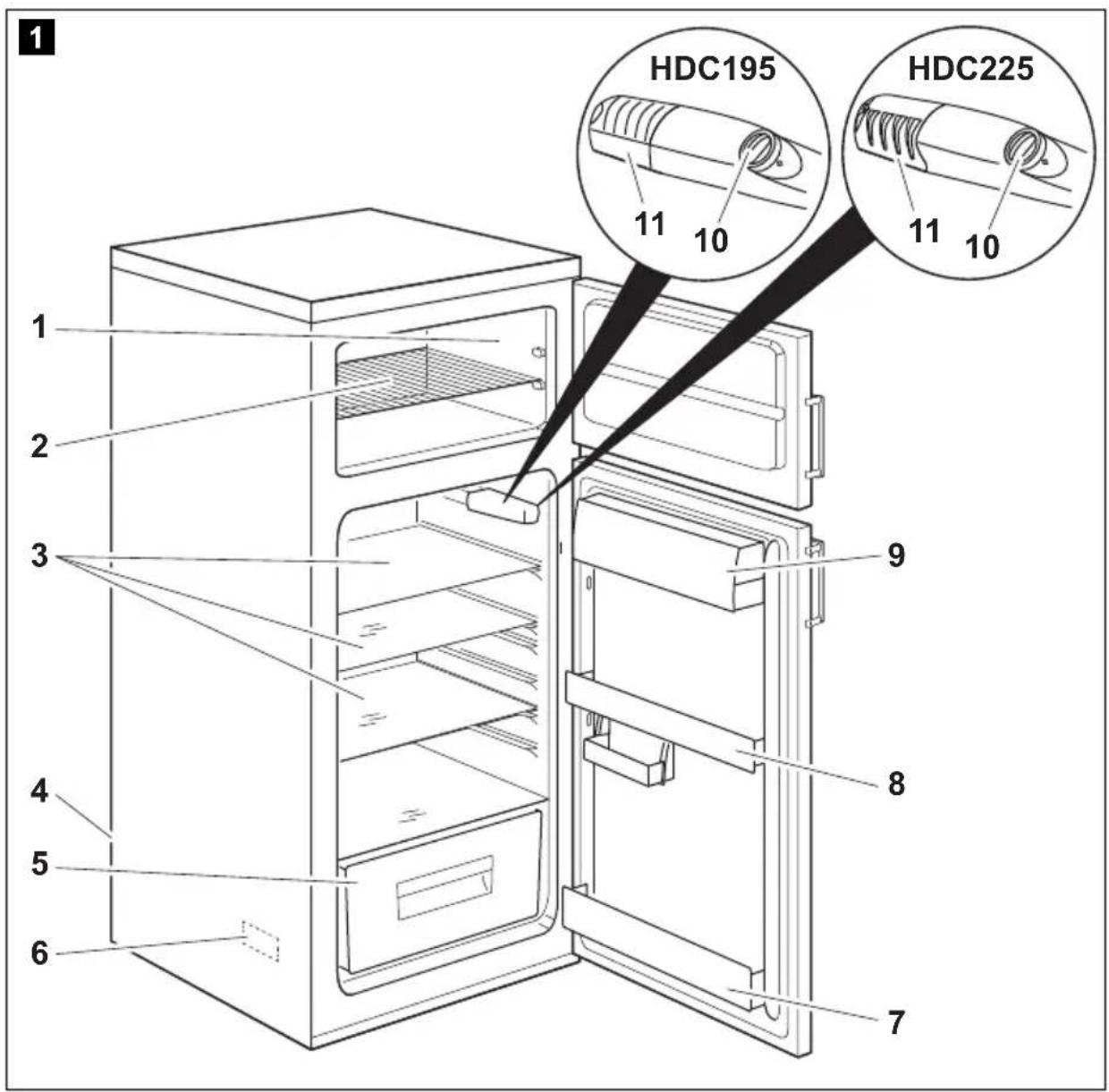

Nr. in afb. 1, pagina 3 Beschrijving 1 Vriesvak 2 Rooster 3 Aflegvak 4 Condensator en compressor (achterzijde) 5 Groente- en fruitvak 6 Typeplaatje (binnen) 7 Flessenhouder 8 Deurvak 9 Boter- en kaasvak 10 Temperatuurregelaar 11 BinnenverlichtingNL Koelkast opstellen en aansluiten HDC195, HDC225

7 Koelkast opstellen en aansluiten Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

7.1 Deuraanslag wijzigen

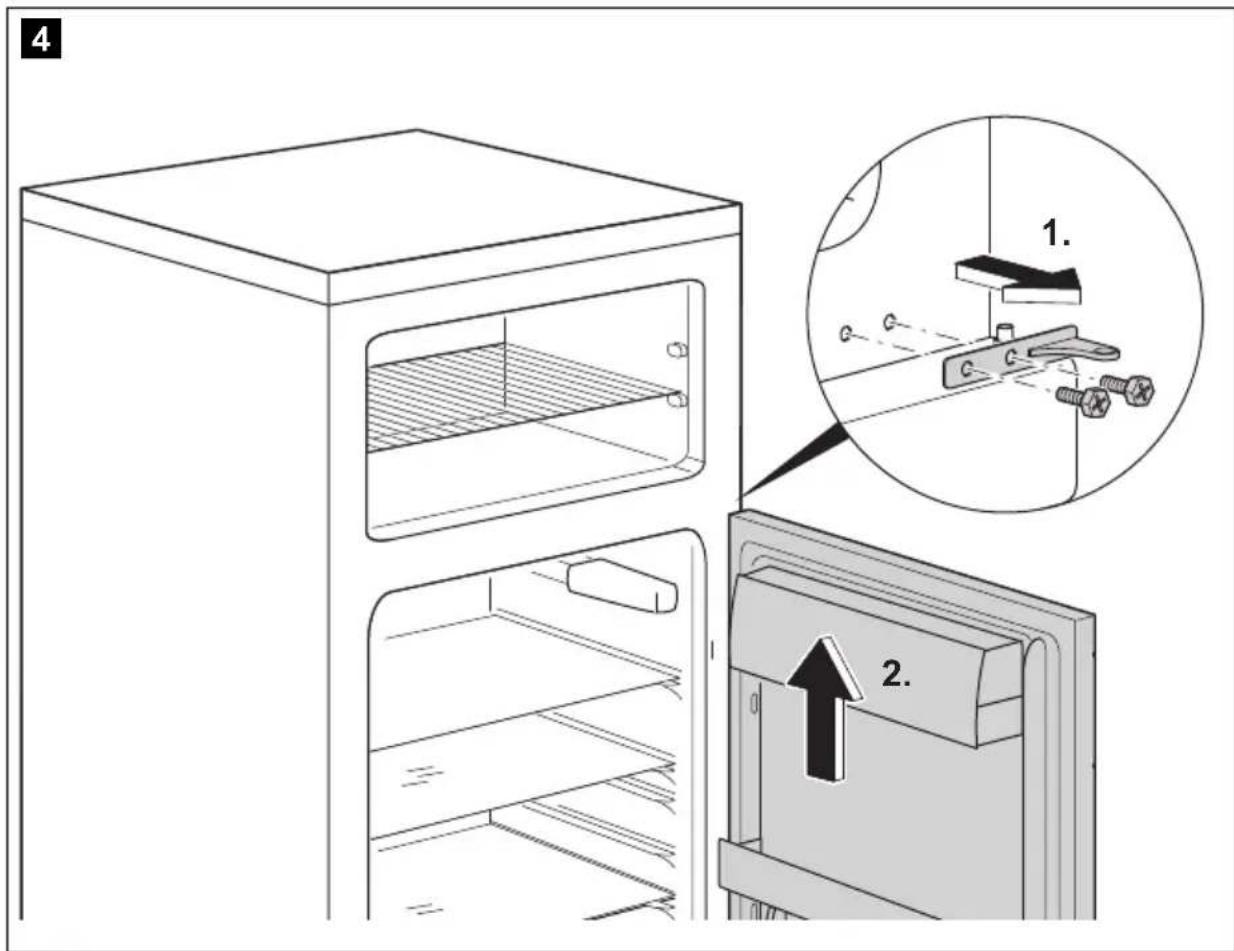

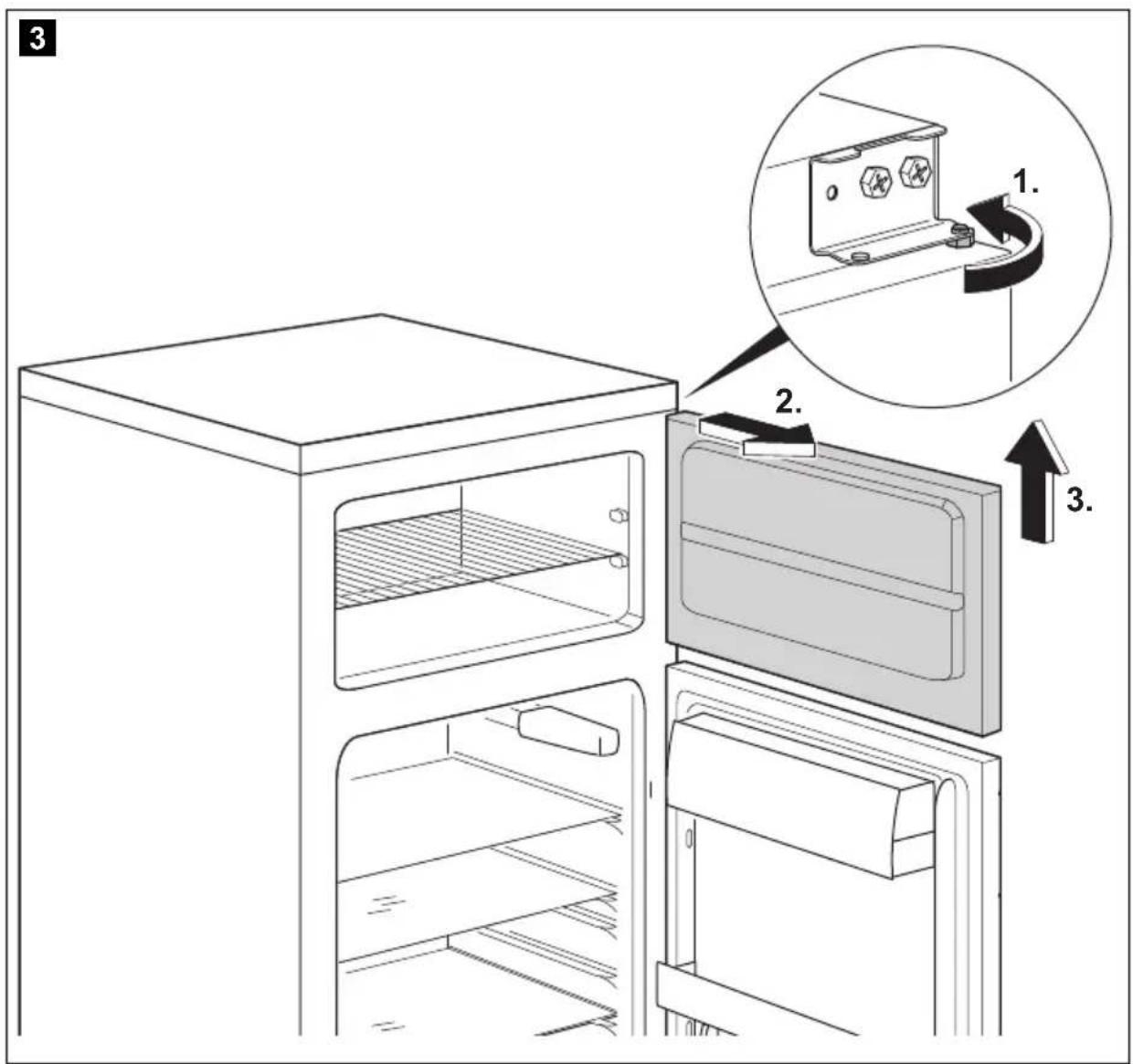

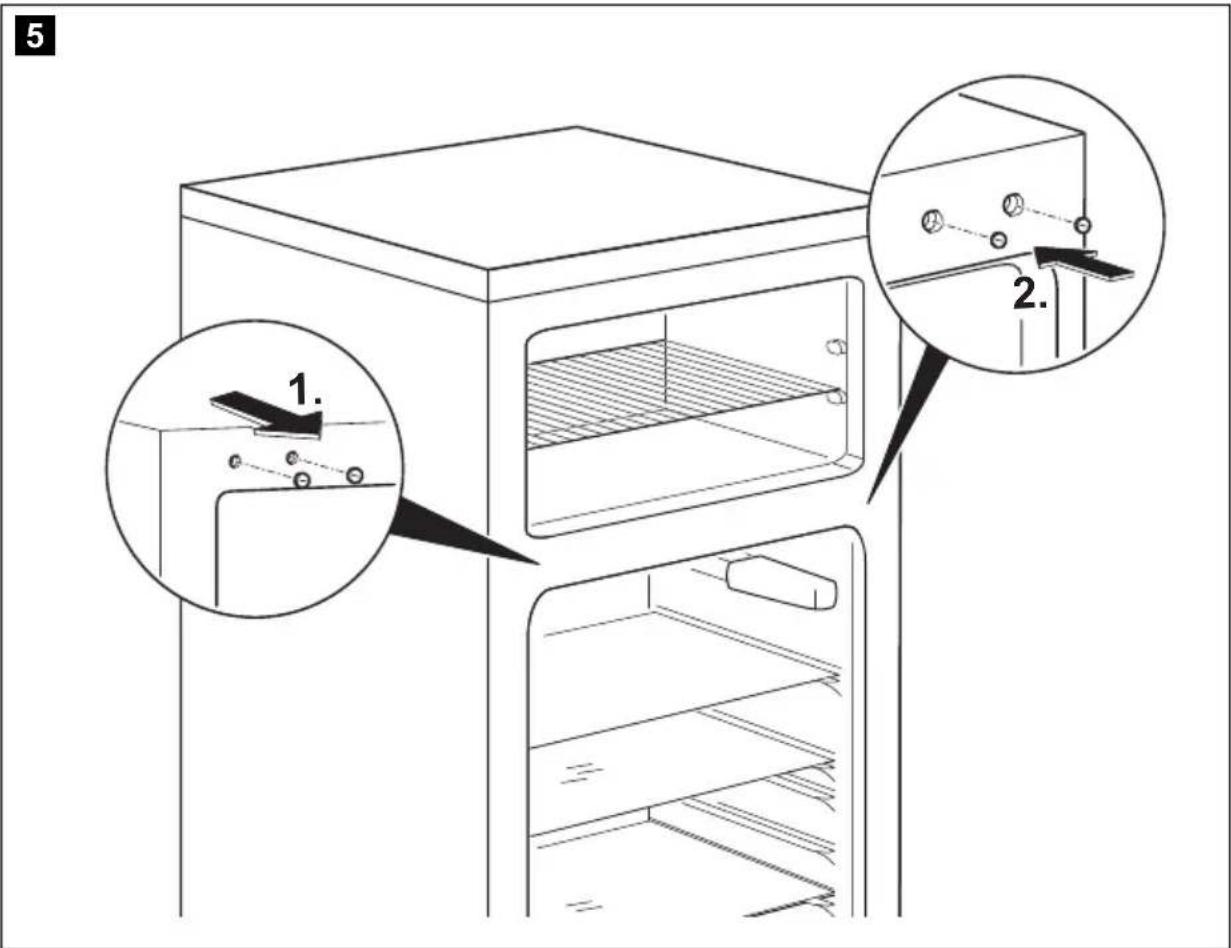

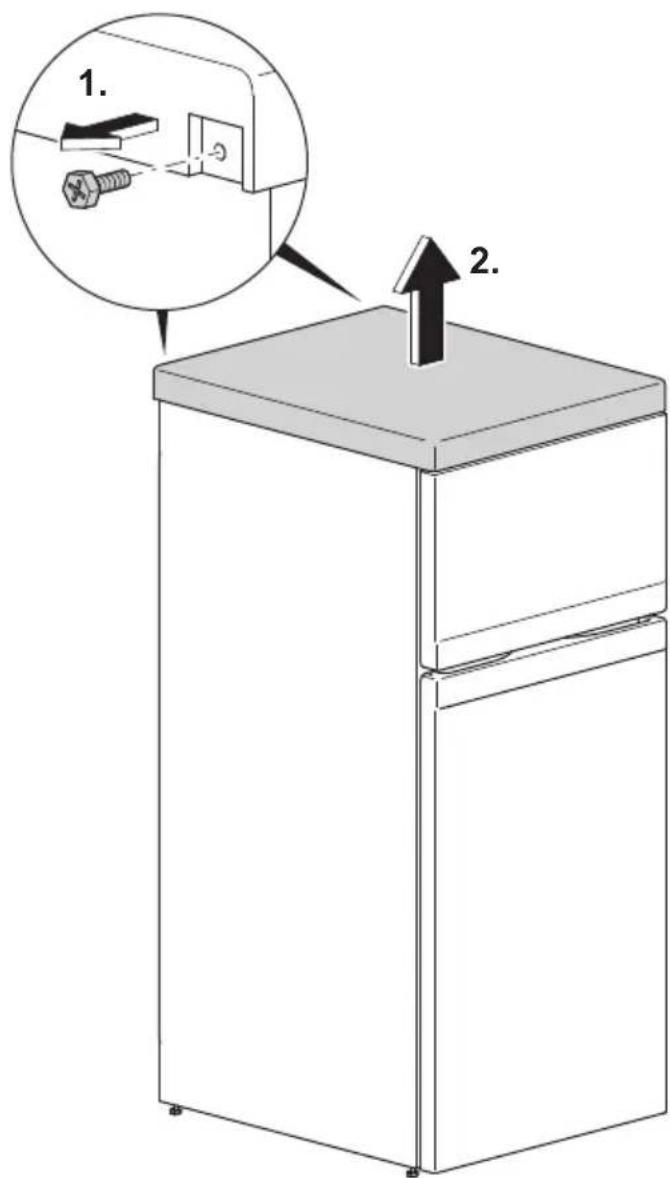

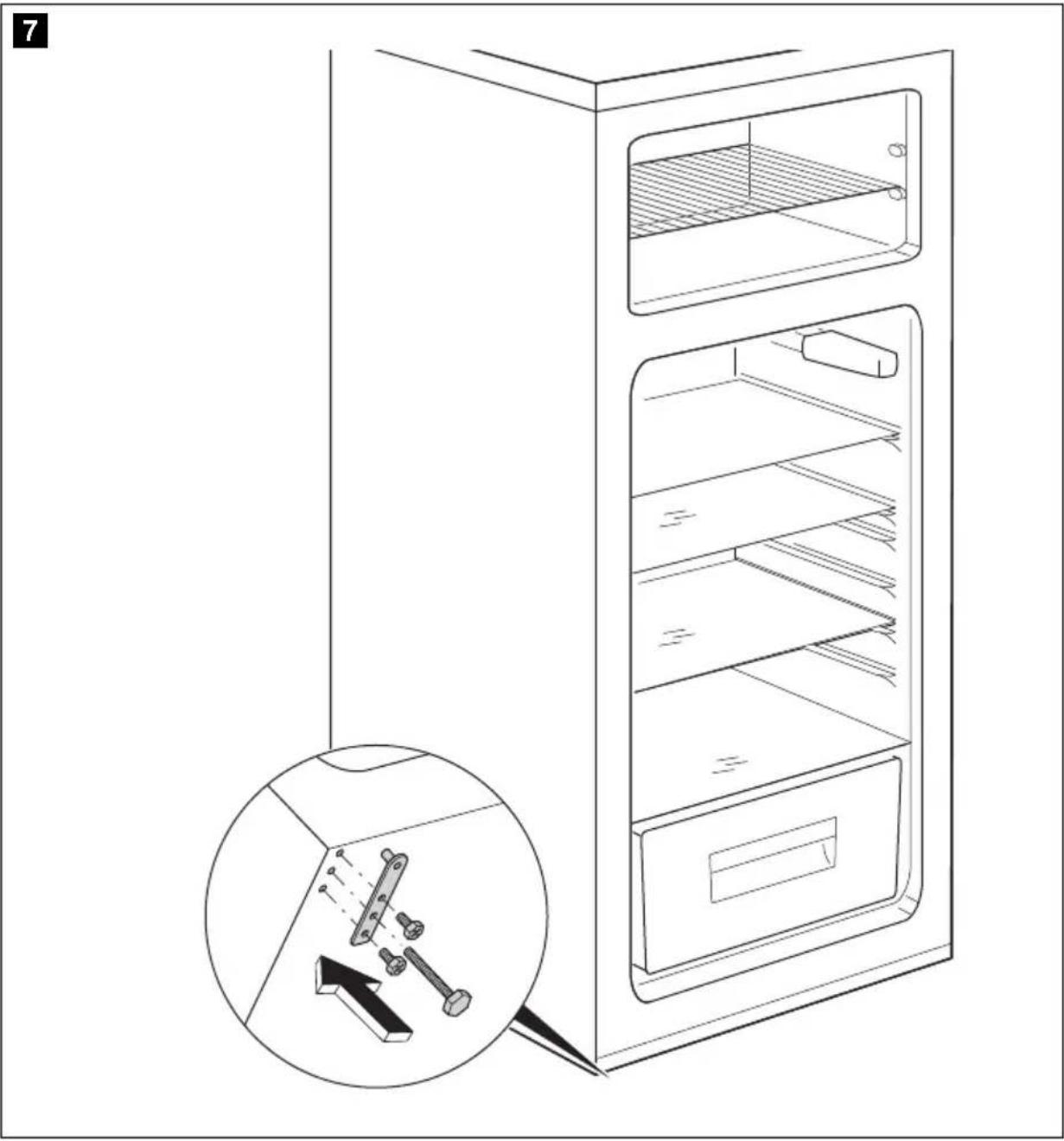

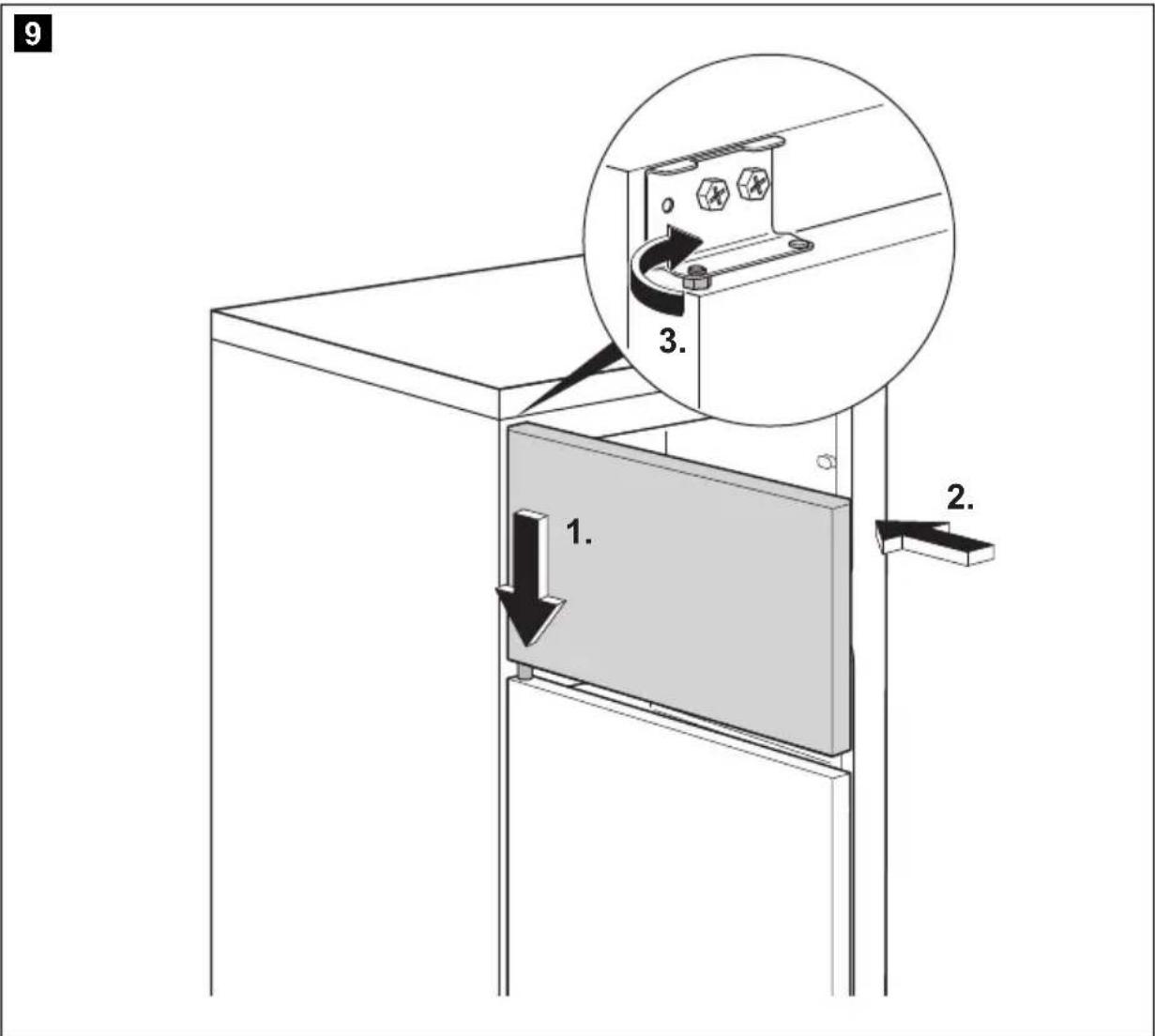

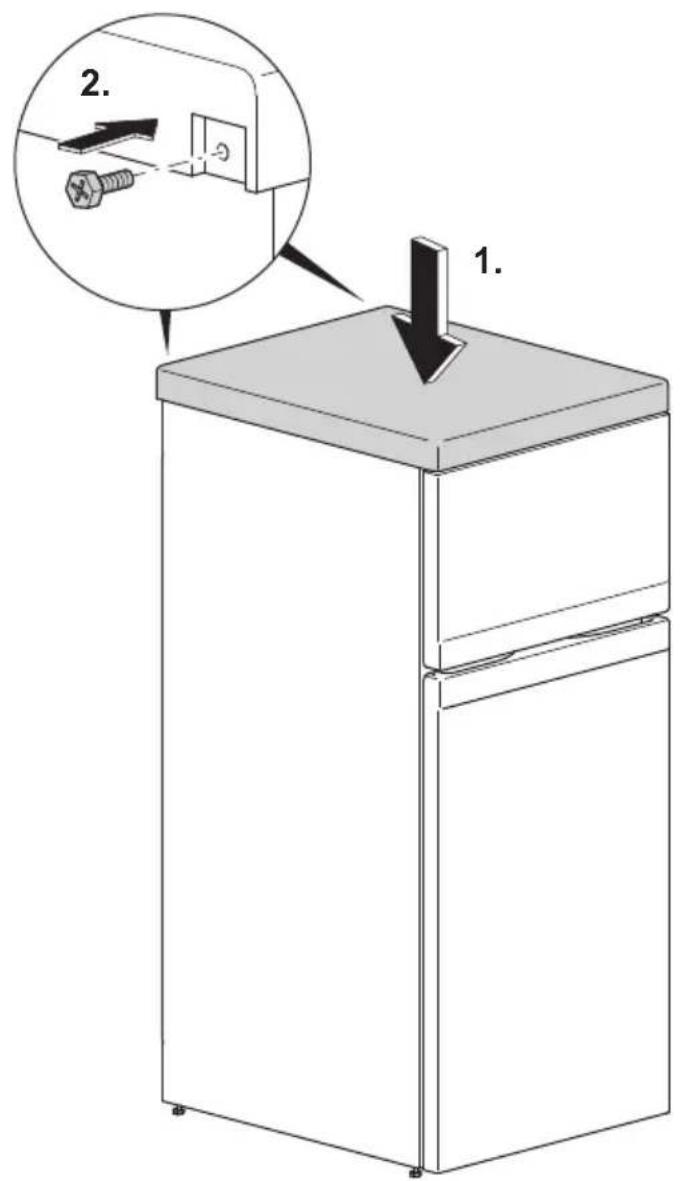

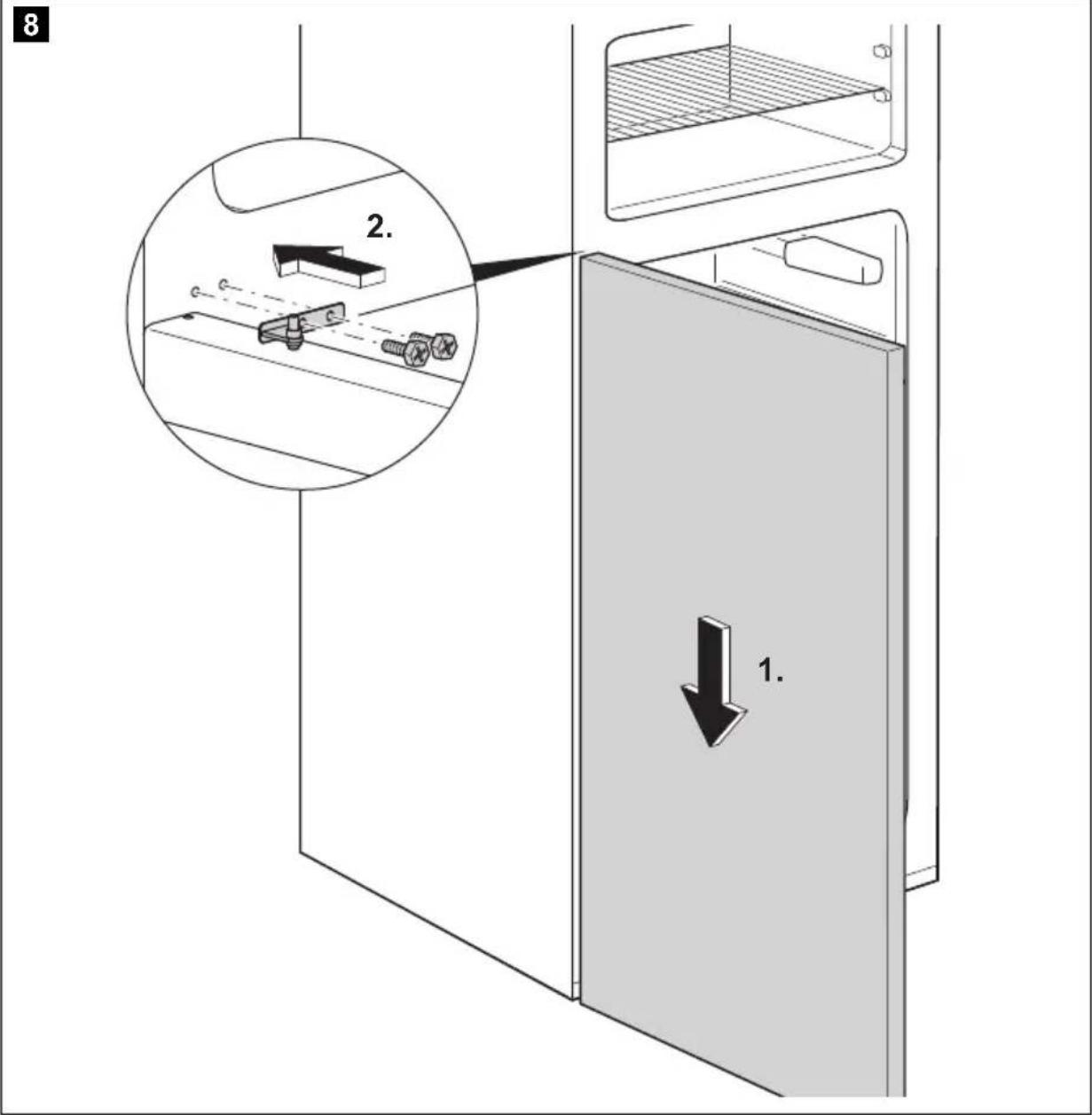

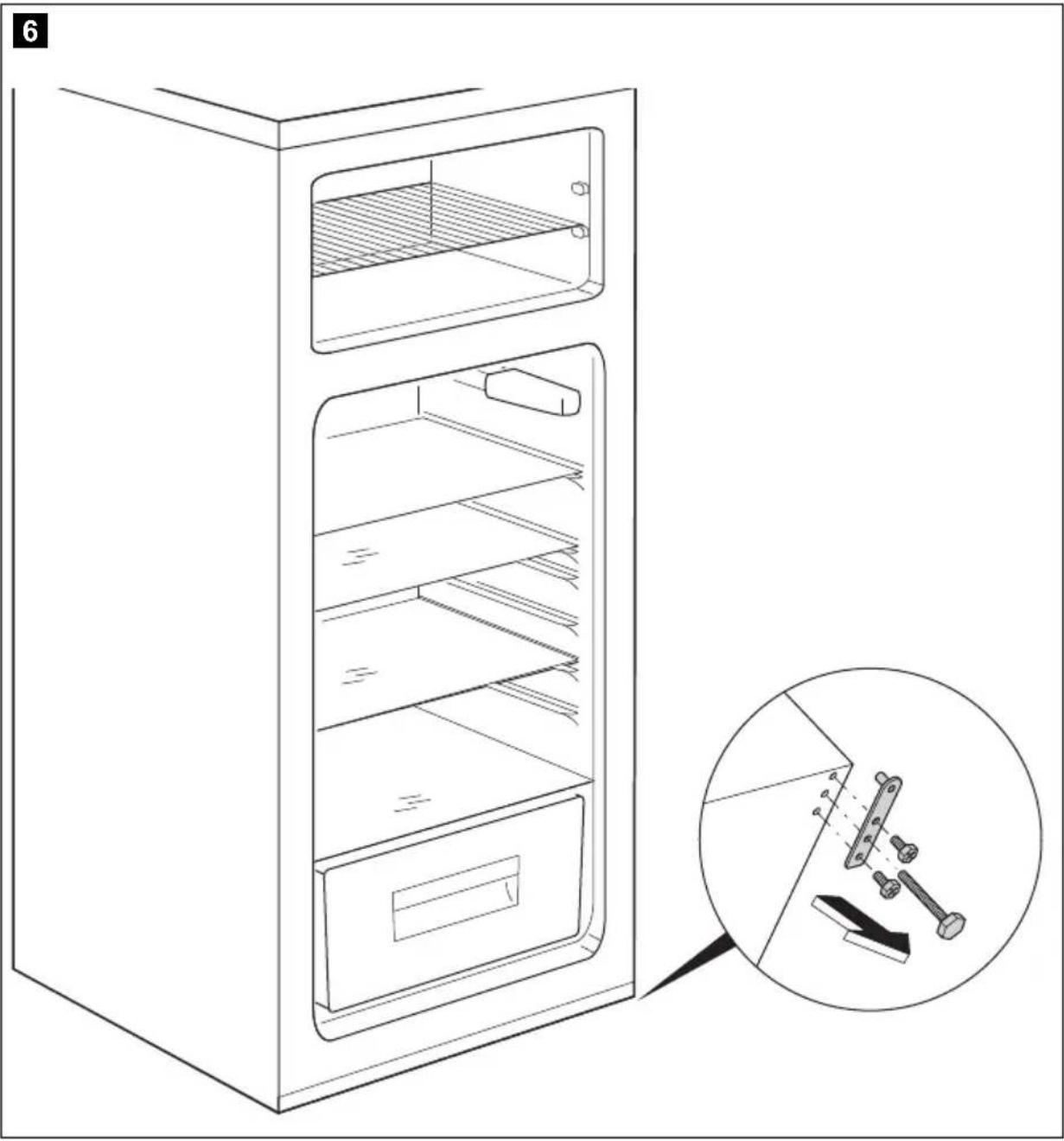

U kunt de aanslag van de deur wijzigen, zodat de deur naar links in plaats van naar rechts opengaat. ➤ Doe dit zoals weergegeven op de afbeeldingen (afb. 2, pagina 4, tot afb. 0, pagina 12).

7.2 Koelkast opstellen

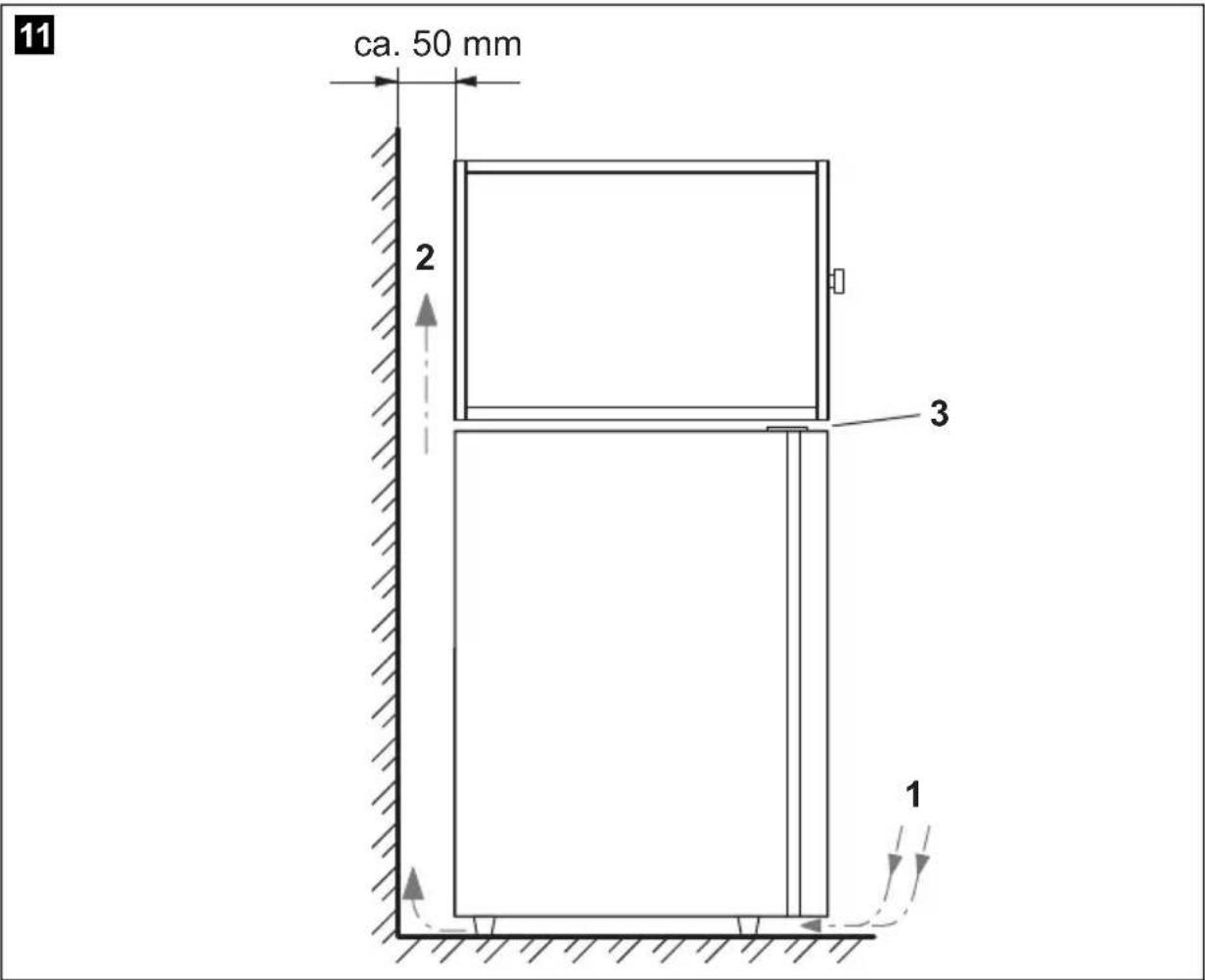

Neem de volgende instructies bij inbouw in acht: Stel de koelkast zodanig op dat de verwarmde lucht goed kan wegtrekken (omhoog of opzij afb. a, pagina 13). Legenda bij afb. a, pagina 13 Laat het toestel minstens vier uur staan alvorens het elektrisch aan te sluiten zodat olie kan terugstromen in de compressor. GEVAAR! als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is! LET OP! Het toestel is ontworpen voor een helling van max. 30°. Neem bij het opstellen van de koelkast in acht dat het toestel voor deze omstandigheden moet zijn beveiligd. Neem bij vragen over de installatie contact op met een gekwalificeerde en gespeciali- seerde firma. Nr. Verklaring1 Koude toevoerlucht2 Warme afvoerlucht3 Afstand boven de koelkast, als er naar boven of naar de zijkant niet voldoende afvoerlucht kan circulerenNL HDC195, HDC225 Koelkast opstellen en aansluiten

7.3 Koelkast elektrisch aansluiten

De koelkast kan met 12 V of 24 V gelijkspanning worden gebruikt. Voor de veiligheid is de koelkast met een elektronische beveiliging tegen ver- keerd polen uitgerust, die de koelkast tegen verkeerd polen bij de accuaan- sluiting en tegen kortsluiting beschermt. Voor de bescherming van de accu schakelt de koelkast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel). ➤ Bepaal de vereiste kabeldiameter afhankelijk van de kabellengte aan de hand van afb. b, pagina 13. Legenda bij afb. b, pagina 13

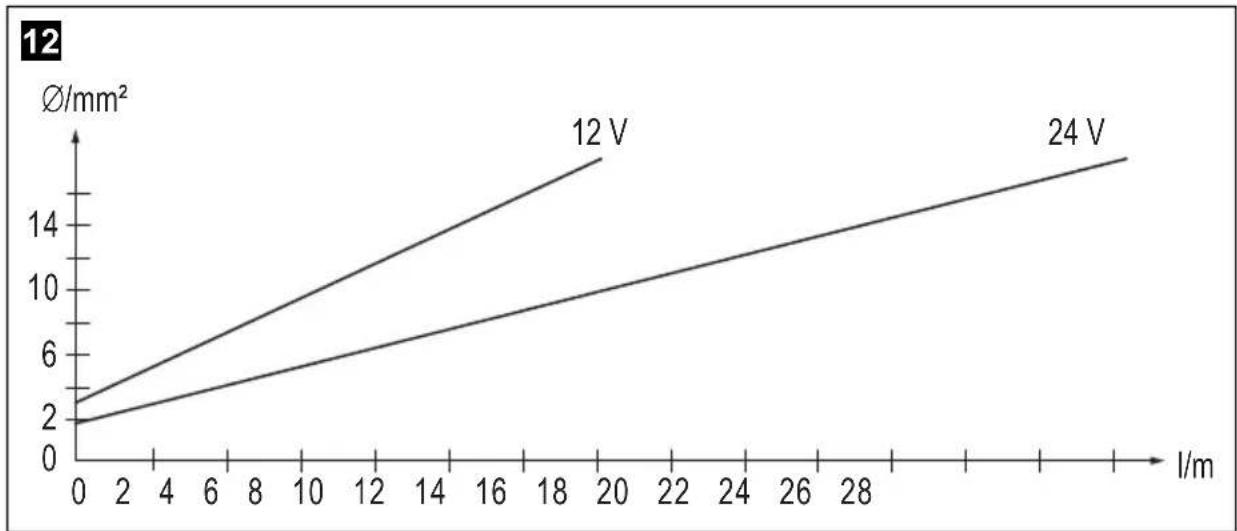

➤ Controleer voor ingebruikneming van het toestel of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje). LET OP! Om spannings- en vermogensverlies te vermijden, moet de aansluitkabel zo kort mogelijk zijn en mag de kabel niet onder- broken worden. Vermijd daarom extra schakelaars, stekkers of verdeeldozen. Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de toestellen beschadigen. 12 V 24 V Uitschakelspanning 10,4 V 22,8 V Herinschakelspanning 11,7 V 24,2 V Coördinatenas Betekenis Eenheid l Kabellengte m ∅ Kabeldiameter mm² LET OP! Let op de juiste polen.NL Koelkast gebruiken HDC195, HDC225

➤ Sluit uw koelkast – zo direct mogelijk op de polen van de accu aan of – op een insteekplaats aan, die met minstens 15A (bij 12 V) resp. 7,5 A (bij 24 V) is beveiligd. 8 Koelkast gebruiken

Kies een goed geventileerde en tegen zonnestralen beschermde plaats. Late warme levensmiddelen afkoelen, alvorens deze in het toestel koel te houden. Open de koelkast niet vaker dan nodig. Laat de deuren niet langer openstaan dan nodig. Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft. Vermijd een onnodig lage binnentemperatuur. Verwijder regelmatig stof en vuil van de condensator. INSTRUCTIE Voordat u de nieuwe koelkast in gebruik neemt, moet u deze om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 94).NL HDC195, HDC225 Koelkast gebruiken

8.2 Koelkast gebruiken

Met de koelkast kunnen verse levensmiddelen worden geconserveerd. Bovendien kunt u in het vriesvak diepgevroren levensmiddelen conserveren.

➤ Schakel de koelkast in door de temperatuurregelaar (afb. 1 10, pagina 3) uit de positie „0” te draaien. ✓ Na het inschakelen heeft de koelkast ongeveer 180 sec. nodig tot de com- pressor begint te lopen. Temperatuur instellen U kunt de temperatuur traploos via de temperatuurregelaar (afb. 1 10, pagina 3) instellen. De geïntegreerde thermostaat regelt de temperatuur als volgt: 1 = geringste koelvermogen 5 = hoogste koelvermogen In het algemeen een gemiddelde instelling optimaal.

VOORZICHTIG! Gevaar voor de gezondheid! Vries producten die aan het ontdooien of al ontdooid zijn in geen geval opnieuw in, maar nuttig deze zo snel mogelijk. Zorg ervoor dat er zich enkel voorwerpen of waren in de koel- kast bevinden die op de gekozen temperatuur gekoeld mogen worden. LET OP! Zorg ervoor dat drank of voedsel in glazen flessen niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen kapot gaan. INSTRUCTIE Het koelvermogen kan worden beïnvloed door de omgevingstemperatuur de hoeveelheid levensmiddelen die geconserveerd dienen te worden het aantal keren dat de deur wordt geopendNL Koelkast gebruiken HDC195, HDC225

Levensmiddelen conserveren U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd van de levensmiddelen is doorgaans op de verpakking aangegeven.

➤ Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkin- gen van de levensmiddelen in acht. ➤ Neem de volgende instructies bij het conserveren in acht: – Vries producten die aan het ontdooien zijn of al ontdooid zijn in geen geval opnieuw in, maar nuttig deze zo snel mogelijk. – Bewaar levensmiddelen, die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes. – Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

8.3 Binnenruimte indelen

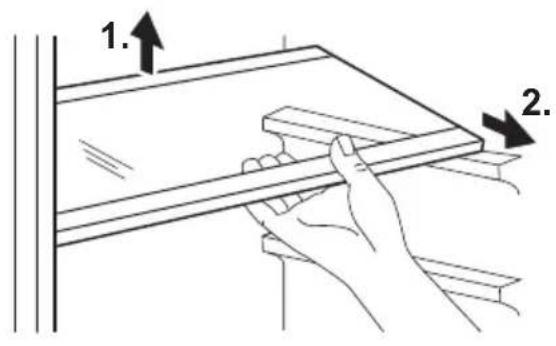

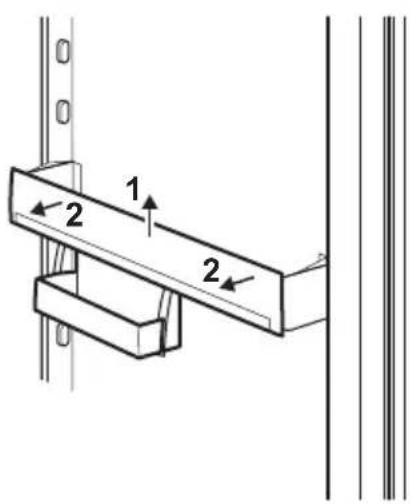

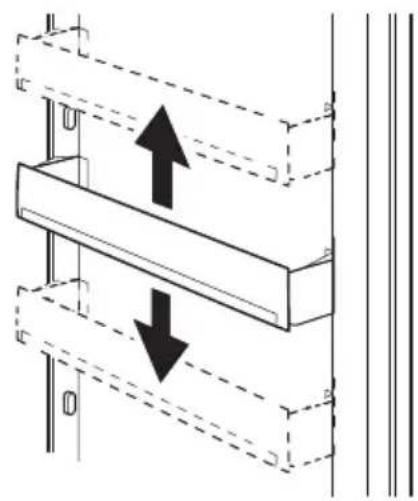

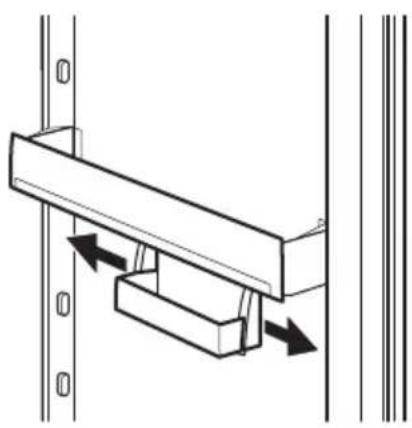

U kunt de binnenruimte van de koelkast op verschillende manieren indelen door de aflegvlakken en het deurvak volgens uw eigen wensen aan te bren- gen. Aflegvlakken indelen (afb. c, pagina 14) ➤ Til het aflegvlak aan de achterzijde op en trek het naar voren tot het voor- ste gedeelte uit de geleidingen glijdt. ➤ Til het aflegvlak op en trek dit er iets gekanteld volledig uit. ➤ Kies de gewenste positie en voer het aflegvlak naar binnen, door de pro- cedure in omgekeerde volgorde uit te voeren. Deuropbergruimte indelen (afb. d, pagina 14) ➤ Schuif de deuropbergruimte in de gewenste positie. LET OP! Conserveer geen warme levensmiddelen in het koelvak. Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.NL HDC195, HDC225 Koelkast gebruiken

8.4 Binnenverlichting vervangen

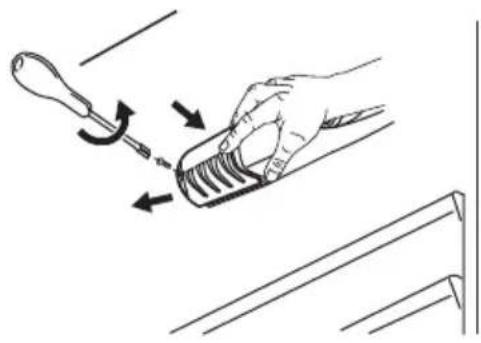

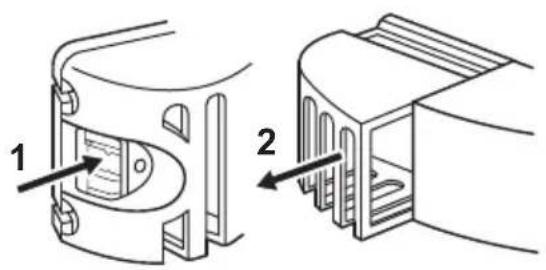

Als de binnenverlichting in de koelkast defect is, kunt u de lamp (LED-lamp, E14, 12/24 V, 1,2 W) vervangen. HDC195 Ga hiervoor als volgt te werk (afb. e, pagina 15): ➤ Onderbreek de voedingsspanning. ➤ Druk tegen het bewegende onderdeel om de lampafdekking los te maken (1). ➤ Verwijder de lampafdekking (2). ➤ Vervang de lamp door een nieuwe. ➤ Breng de lampafdekking weer aan. ➤ Sluit de koelkast weer elektrisch aan. HDC225 Ga hiervoor als volgt te werk (afb. f, pagina 15): ➤ Onderbreek de voedingsspanning. ➤ Maak de schroef van de lampafdekking los. ➤ Verwijder de afdekking. ➤ Draai de lamp uit de fitting. ➤ Draai de nieuwe lamp in de fitting. ➤ Breng de lampafdekking weer aan. ➤ Sluit de koelkast weer elektrisch aan.NL Koelkast gebruiken HDC195, HDC225

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van de koelkast als rijp afzetten, waardoor het koelvermogen vermindert. Het koel- vak ontdooit automatisch tijdens de pauze van de compressor. Een dunne rijplaag of waterdruppels kunnen in de binnenkant van de koel- kast achterblijven, als deze langere tijd gekoeld heeft. Dat is normaal, aan- gezien het vocht in de lucht tot waterdruppels condenseert, als de temperatuur in de koelkast afkoelt. De koelkast is niet defect. Het dooiwater loopt door een goot naar een speciaal reservoir aan de ach- terzijde van het toestel boven de compressor waar het verdampt. ➤ Reinig de koelkastbinnenzijde indien nodig met een vochtige doek. Als de rijplaag dikker is dan 3 mm, moet het vriesvak worden ontdooid. INSTRUCTIE Bij een zeer hoge omgevingstemperatuur kan het voorkomen dat de koelkast ononderbroken werkt, hetgeen leidt tot een overma- tige rijpvorming aan de achterwand van het koelvak. Zet in dat geval de draairegelaar (afb. 1 10, pagina 3) op een lagere stand („1” of „2”).NL HDC195, HDC225 Koelkast gebruiken

Ontdooi het vriesvak als volgt: ➤ Neem de waren eruit. ➤ Bewaar deze in een ander koeltoestel zodat ze koud blijven. ➤ Onderbreek de voedingsspanning. ➤ Laat het ijs ontdooien. ➤ Wanneer het ijs compleet is gesmolten, reinigt u de koelkast (zie hoofd- stuk „Reiniging en onderhoud” op pagina 94). ➤ Sluit de koelkast weer elektrisch aan. ➤ Laat de koelkast ca. drie uur werken in stand „5”. ➤ Leg de waren in de koelkast. ➤ Zet de temperatuurregeling op de gewenste stand.

8.6 Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk: ➤ Schakel de koelkast uit door de temperatuurregelaar (afb. 1 10, pagina 3) in de positie „0” te draaien. ➤ Koppel de aansluitkabels van de accu los of trek de stekker van de gelijk- stroomleiding uit de gelijkrichter. ➤ Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud” op pagina 94). ➤ Laat de deur licht geopend. Zo verhindert u geurvorming. LET OP! Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. Dit kan de koelkast beschadigen.NL Reiniging en onderhoud HDC195, HDC225

9 Reiniging en onderhoud

➤ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek. ➤ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektro- nica beschadigen. ➤ Wis de koelkast na de reiniging droog met een doek. ➤ Controleer de dooiwaterafvoer regelmatig. Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast. De dooiwaterafvoer bevindt zich in het achterste gedeelte van de koel- kast. Reinig de dooiwaterafvoer (afb. g 1, pagina 15) met het reini- gingsgereedschap (afb. g 2, pagina 15) dat zich in de afvoeropening bevindt. ➤ Reinig de deurafdichtingen regelmatig. ➤ Reinig het rooster van de condensator en de compressor aan de toestel- achterzijde met een borstel. WAARSCHUWING! Scheid de koelkast voor reiniging en onderhoud van het net. LET OP! Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken. Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. Gebruik geen mechanische of andere hulpmiddelen om het ontdooien te versnellen.NL HDC195, HDC225 Garantie

10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achter- kant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende docu- menten mee te sturen: een kopie van de factuur met datum van aankoop, reden van de klacht of een beschrijving van de storing. 11 Afvoer

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. WAARSCHUWING! Gevaar voor kinderen! Voor het afvoeren van uw oude koelkast: Demonteer de lade. Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen. LET OP! Bij het apparaat wordt een isolatiegas gebruikt (zie typeplaatje). Informeer u bij de verantwoordelijke plaatselijke autoriteit of bij uw plaatselijke afvalverwerkingsbedrijf over de correcte afvoer, en zorg ervoor dat het toestel en alle stoffen vakkundig worden afge- voerd.NL Storingen verhelpen HDC195, HDC225

12 Storingen verhelpen Compressor loopt niet Storing Mogelijke oorzaak Oplossing

= 0 V Onderbreking in de aansluitleiding accu – elektronicaVerbinding tot stand bren- gen Hoofdschakelaar defect (indien aan-wezig)Hoofdschakelaar vervan- gen Extra leidingzekering doorgebrand (indien aanwezig)Leidingzekering vervan- gen

≥ U AAN Omgevingstemperatuur te hoog –Be- en ontluchting niet voldoende Koelkast anders zettenCondensator vuil Condensator reinigenVentilator defect (indien aanwezig) Ventilator vervangenElektrische onderbre-king in de compressor tussen de stiftenCompressor defect Compressor vervangen

Spanning tussen plus- en minklem van de elektronica

Binnentemperatuur te laag in regelaarstand „1” Koelvermogen vermindert, binnentemperatuur stijgt Storing Mogelijke oorzaak Oplossing Compressor loopt per- manent Thermostaatsensor heeft geen con- tact met verdamper Sensor bevestigen Kortsluiting in thermostaatleiding ther- mostaat defect Thermostaat vervangen Compressor loopt lang In het vriesvak werd een grotere hoe- veelheid ingevroren

Storing Mogelijke oorzaak Oplossing Compressor loopt lang/permanent IJsvorming op verdamper Verdamper ontdooien Omgevingstemperatuur te hoog – Be- en ontluchting niet voldoende Koelkast anders zetten Condensator vuil Condensator reinigen Ventilator defect (indien aanwezig) Ventilator vervangen Compressor loopt zel- den Accucapaciteit uitgeput Accu ladenNL Storingen verhelpen HDC195, HDC225

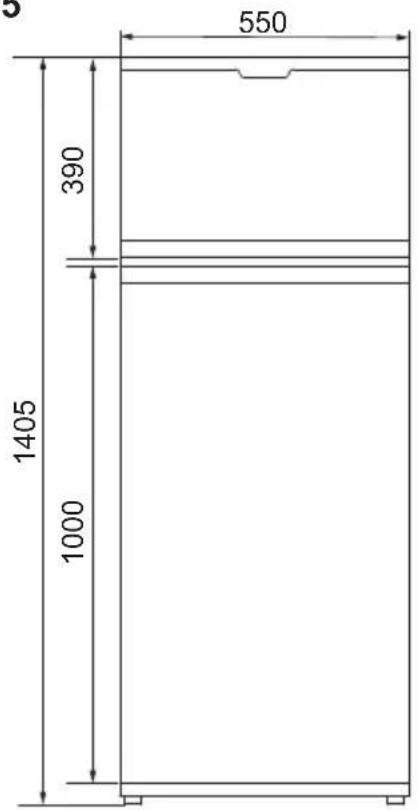

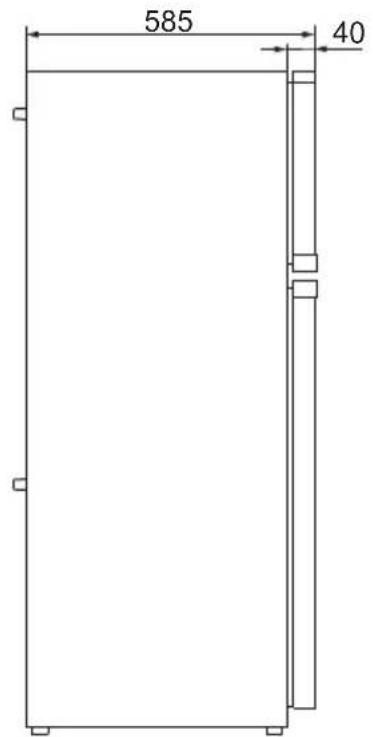

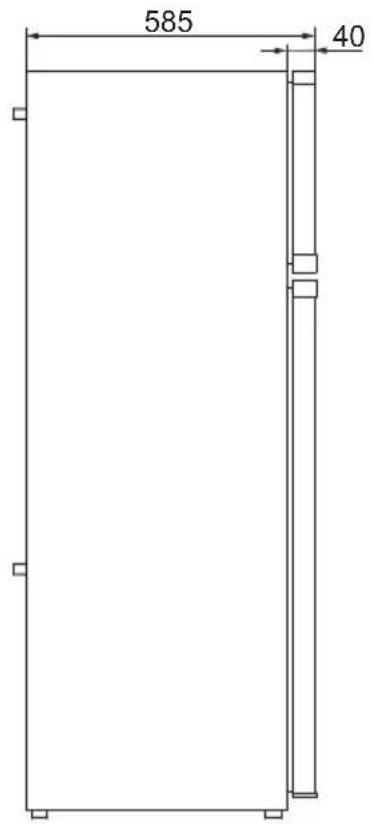

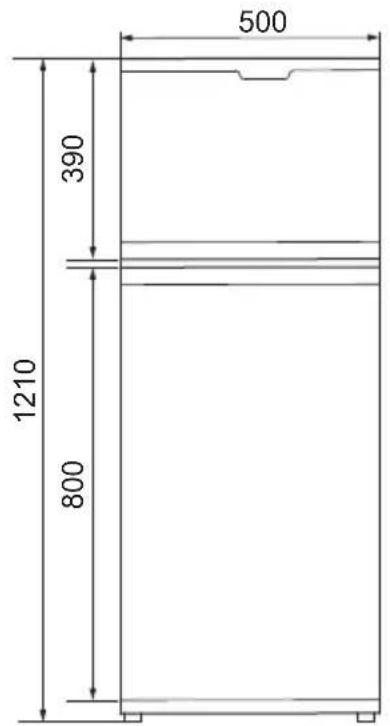

Water in of onder de koelkast Abnormale geluiden Storing Mogelijke oorzaak Oplossing Water stroomt in de bin- nenruimte van de koel- kast Het waterafvoerkanaal is verstopt. Reinig de afvoer. De opgeslagen levensmiddelen voor- komen dat het water naar de collector stroomt. Controleer of de levens- middelen de achterzijde niet raken. Water stroomt op de bodem. Er bevindt zich te veel water in de luchtgeleider. Reinig de luchtgeleider. Storing Mogelijke oorzaak Oplossing Luid brommen Bouwdeel van de het koelcircuit kan niet vrij trillen (ligt tegen de wand aan) Bouwdeel voorzichtig bui- gen Vreemde voorwerpen tussen koelma- chine en wand geklemd Vreemde voorwerpen ver- wijderen Ventilatorgeluid (indien aanwezig) –NL HDC195, HDC225 Technische gegevens
