MANUALE UTENTE CoolMatic CD 50 WAECO

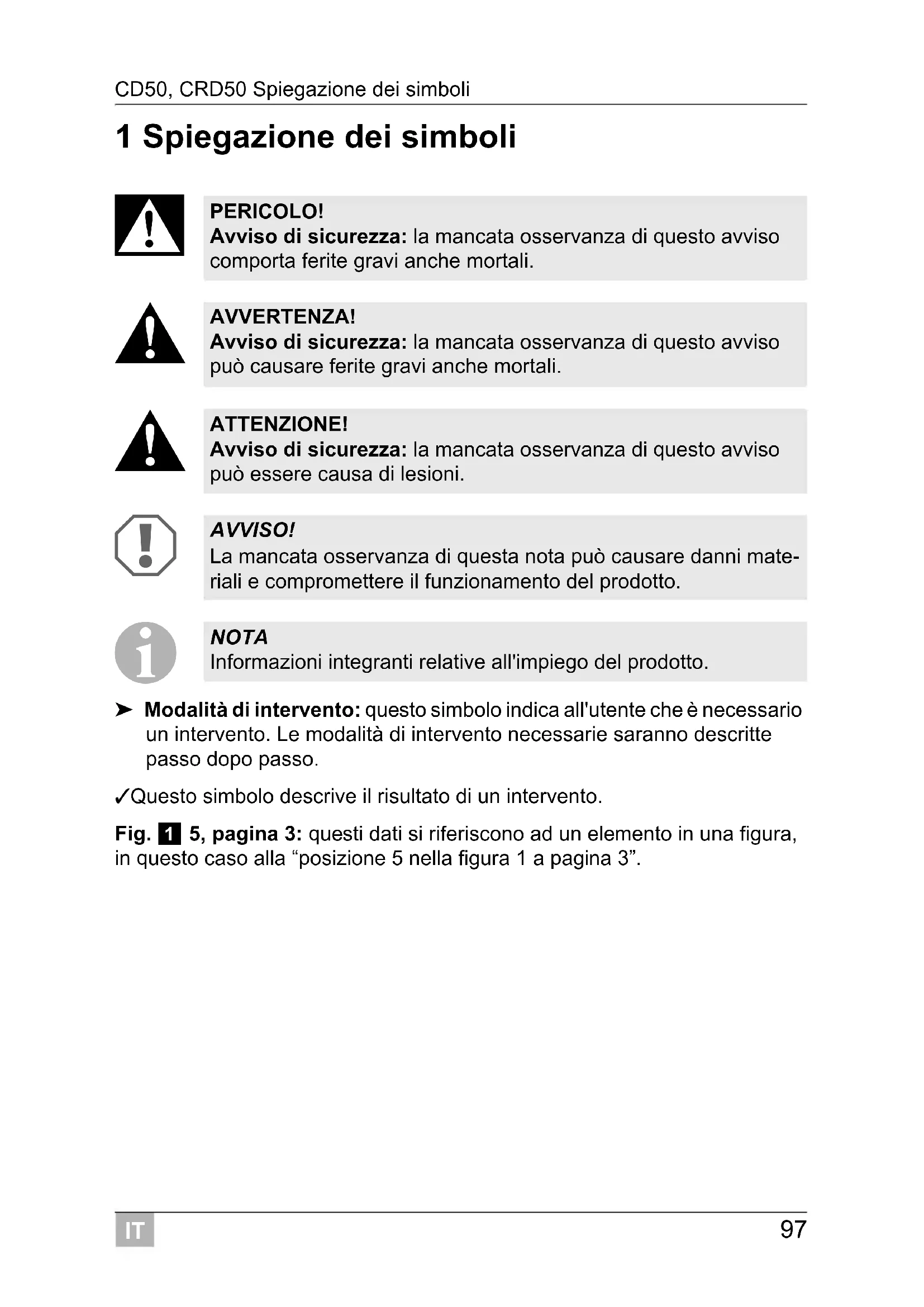

1 Spiegazione dei simboli

➤ Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo. ✓ Questo simbolo descrive il risultato di un intervento. Fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”. PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni. AVVISO! La mancata osservanza di questa nota può causare danni mate- riali e compromettere il funzionamento del prodotto. NOTA Informazioni integranti relative all'impiego del prodotto.IT Indicazioni di sicurezza CD50, CRD50

2 Indicazioni di sicurezza Il produttore non si assume nessuna responsabilità per danni nei seguenti casi: errori di montaggio o di allacciamento danni al prodotto dovuti a influenze meccaniche o a sovratensioni modifiche al prodotto senza esplicita autorizzazione del produttore impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

PERICOLO! Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interrut- tore differenziale.

AVVERTENZA! Far installare l'apparecchio in luoghi umidi solo da un esperto. Se il dispositivo presenta danni visibili, non metterlo in funzione. Se il cavo di allacciamento di questo apparecchio viene dan- neggiato, esso deve essere sostituito dal produttore, da parte del suo servizio assistenza clienti. Questo dispositivo deve essere riparato solo da personale spe- cializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi. Il presente apparecchio può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, senso- riali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull’utilizzo sicuro dell’apparecchio e in grado di capire i pericoli che possono sorgere. La pulizia e la manutenzione da parte dell’utente non possono essere compiute da bambini lasciati soli. Non lasciare soli i bambini per assicurarsi che non giochino con il dispositivo. Conservare e utilizzare l’apparecchio lontano dalla portata dei bambini al di sotto degli 8 anni. Nell’apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.IT CD50, CRD50 Indicazioni di sicurezza

ATTENZIONE! Pericolo di schiacciamento! Non mettere le dita nella cerniera. I prodotti alimentari possono essere conservati solo nelle con- fezioni originali o in contenitori adeguati.

AVVISO! Confrontare i dati della tensione riportati sulla targhetta con quelli dell’alimentatore. Non estrarre mai la spina dalla presa tirando il cavo di allaccia- mento. Quando il frigorifero è collegato a un presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido! Quando il frigorifero è collegato a un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare. Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi! Mantenere l'apertura di scarico sempre pulita. Non aprire in nessun caso il circuito di raffreddamento. Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale. Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigentante nel circuito di raffreddamento è facilmente infiammabile. In caso di danneggiamento del circuito di raffreddamento: – Evitare fiamme libere e scintille. – Areare bene l'ambiente. Installare l'apparecchio in un posto asciutto e protetto da even- tuali spruzzi d'acqua.

2.2 Sicurezza durante il funzionamento

PERICOLO! Non toccare mai i cavi nudi a mani nude. Questo vale soprat- tutto per il funzionamento con rete di alimentazione in corrente alternata.IT Indicazioni di sicurezza CD50, CRD50

ATTENZIONE! Prima della messa in funzione, assicurarsi che la linea di ali- mentazione e la spina siano asciutte. Quando l'apparecchio viene allacciato ad una batteria, assicu- rarsi che gli alimenti non vengano in contatto con gli acidi della stessa.

AVVISO! Non utilizzare apparecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore. Non collocare il dispositivo nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.). Pericolo di surriscaldamento! Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente. Fare attenzione che le aperture di aerazione non vengano coperte. Non versare nessun tipo di liquido o ghiaccio nel contenitore interno. Non immergere mai il dispositivo in acqua. Proteggere il dispositivo e i cavi dal caldo e dall'umidità. Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero.IT CD50, CRD50 Dotazione

3Dotazione 4 Accessori 5 Uso conforme alla destinazione Il frigorifero è adatto per raffreddare e surgelare alimenti.

Un raffreddamento ottimale è garantito con temperature ambiente tra i +16 °C e i +38 °C e un’umidità massima del 90 %. Quantità Denominazione1 Frigorifero1 Istruzioni per l'usoDenominazione N. art.Adattatore di rete MPS35 9103555825 AVVISO! Qualora si debbano conservare medicinali in frigorifero, control- lare che l'apparecchio disponga di una capacità di raffreddamento in grado di soddisfare i requisiti dei rispettivi farmaci.IT Descrizione tecnica CD50, CRD50

6 Descrizione tecnica WAECO CoolMatic CD50 (n. art. 444270023) e CRD50 (n. art. 9105304081) possono raffreddare e mantenere freddi gli alimenti. Nel freezer è possibile surgelare gli alimenti. Il cassetto frigorifero può essere estratto in corrispondenza della maniglia ed essere tolto completamente dal vano refrigerato per svolgere la pulizia. I distanziatori proteggono dalla caduta bottiglie o imballaggi contenenti bevande. Il freezer è estraibile. In tal modo il vano refrigerato se necessario può essere ampliato, se necessario. Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento è esente da manutenzione. L’apparecchio è adatto per l’impiego con una tensione continua di 12 V o 24 V (ad es. in camper, in roulotte o barche). Mediante un raddrizzatore (accessorio) è possibile alimentare i frigoriferi da 12 o 24 V a una rete di alimentazione in corrente alternata. Raddrizzatore MPS35: per l'impiego con una rete da 110 – 240 V Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto ad uno sbandamento continuo di 30°. La temperatura desiderata può essere regolata in modo continuo da un ter- mostato.

6.1 Panoramica apparecchio

N. in fig. 1, pagina 3 Spiegazione 1 Freezer (estraibile) 2 Cassetto frigorifero (estraibile) 3 Leva di fissaggio per il vano refrigeratoIT CD50, CRD50 Installazione e allacciamento del frigorifero

6.2 Elementi di comando

7 Installazione e allacciamento del frigorifero

N. infig. 2, pagina 3Spiegazione1 Termoregolatore2 LED verde: funzionamento3 LED rosso: guasto4 Illuminazione interna AVVISO! Indicazioni di sicurezza per l'installazione su imbarcazioni In caso di installazione su imbarcazioni prestare particolare attenzione alle seguenti indicazioni: L'apparecchio è concepito per uno sbandamento massimo di 30°. Durante l'installazione del frigorifero assicurarsi che l'apparecchio sia adeguatamente fissato per questa eve- nienza. Per qualsiasi domanda sull'installazione rivolgersi a un tecnico specializzato e adeguatamente istruito. Installare il frigorifero in modo tale da permettere all'aria riscal- data di uscire senza difficoltà (o verso l'alto o lateralmente, fig. 3, pagina 4). L'apparecchio è concepito per temperature ambiente com- prese fra +16 °C e +38 °C. Con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale!IT Installazione e allacciamento del frigorifero CD50, CRD50

7.1 Installazione del frigorifero

L'apparecchio è previsto per temperature ambiente comprese fra +16 °C e +38 °C. In caso di esercizio continuo, l'umidità dell'aria deve essere inferiore al 90 %. Installare il frigorifero in un posto asciutto e protetto. Non collocare l'apparec- chio nelle vicinanze di fonti di calore (riscaldamenti, forni a gas, tubature dell'acqua calda ecc.). Installare il frigorifero in modo tale da permettere all'aria riscaldata di uscire senza difficoltà (o verso l'alto o lateralmente). Pertanto occorre garantire una ventilazione sufficiente (fig. 3, pagina 4). Il condensato prodotto durante il normale funzionamento del frigorifero può essere fatto defluire mediante due scoli sull'apparecchio. Allo stato di conse- gna dell'apparecchio, questi scoli sono chiusi. I due scoli si trovano sul lato posteriore e su quello inferiore dell'apparecchio (fig. 4, pagina 4). AVVISO! Per evitare i pericoli, fissare l'apparecchio come descritto nelle istruzioni per l'uso. Tenere le aperture dell'alloggiamento (feritoie di aerazione ecc.), o la struttura di installazione, libere da oggetti. Il frigorifero è adatto per essere installato solo in una cucina componibile. Dopo l'installazione deve essere accessibile solo la parte anteriore dell'apparecchio. In caso di frenata brusca, agiscono forze intense in direzione di guida. Per evitare danneggiamenti all'abitacolo e al frigorifero, quest'ultimo non deve essere installato con la parte anteriore in direzione di guida. N. in fig. 3, pagina 4 Spiegazione 1 Aria fredda di alimentazione 2 Aria calda di scarico 3 Condensatore 4 Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico verso l'alto o lateralmente.IT CD50, CRD50 Installazione e allacciamento del frigorifero

➤ Scegliere lo scarico della condensa più adatto al luogo di montaggio e rimuovere il tappo. ➤ Penetrare con un oggetto appuntito (p.es. un cacciavite) ca. 25 – 30 mm nello scarico per aprire la parte interna dell'apparecchio. ➤ Rimuovendo la vaschetta di raccolta (fig. 5 1, pagina 5). ➤ Collegare un tubo flessibile (fig. 6 2, pagina 5) al bocchettone di scarico (fig. 6 1, pagina 5).

7.2 Allacciamento del frigorifero

Collegare il frigorifero alla corrente continua I frigoriferi possono essere alimentati con una tensione continua da 12 V o 24 V.

➤ Stabilire la sezione necessaria del cavo in funzione della sua lunghezza fig. 7, pagina 5. Legenda per fig. 7, pagina 5

➤ Prima della messa in funzione dell'apparecchio controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta). ➤ Collegare il frigorifero – il più direttamente possibile ai poli della batteria oppure – ad uno slot da 12 Vg o da 24 Vg. Proteggere la linea positiva con 15 A (con 12 V) o 7,5 A (con 24 V) (fig. 8 1, pagina 6). AVVISO! Per evitare perdite di tensione e di potenza, il cavo dovrebbe essere il più corto possibile e non essere interrotto. Evitare perciò interruttori, spine o scatole di derivazione supplementari. Assi coordinati Significato Unità l Lunghezza del cavo m ∅ Sezione del cavo mm² AVVISO! Rispettare la giusta polarità.IT Installazione e allacciamento del frigorifero CD50, CRD50

➤ Collegare il cavo rosso (fig. 8 rt, pagina 6) al polo positivo della batteria. ➤ Collegare il cavo nero (fig. 8 sw, pagina 6) al polo negativo della batteria.

Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica con- tro l'inversione di polarità che protegge il frigorifero contro l'inversione di pola- rità durante il collegamento della batteria e un eventuale cortocircuito. Per proteggere la batteria il frigorifero si spegne automaticamente se la tensione non è più sufficiente (vedi la tabella seguente). AVVISO! Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e le altre utenze dalla batteria. Le sovratensioni possono danneggiare il sistema elettronico degli apparecchi. 12 V 24 V Tensione di interruzione 10,4 V 22,8 V Tensione di ripristino 11,7 V 24,2 VIT CD50, CRD50 Installazione e allacciamento del frigorifero

Collegare il frigorifero alla corrente alternata (accessorio)

È possibile allacciare i frigoriferi alla tensione alternata da 110 – 240 Vw, se viene utilizzato il raddrizzatore MPS35 (accessorio). Il raddrizzatore MPS35 dispone di un circuito di priorità per proteggere la bat- teria ad esso collegata. In caso di allacciamento alla rete da 110 – 240 Vw, il raddrizzatore passa automaticamente dall'azionamento a batteria al colle- gamento alla rete. Se l'allacciamento alla rete da 110 – 240 Vw viene staccato, il raddrizzatore di rete ripristina automaticamente il funzionamento a batteria. Il collegamento alla rete attraverso il raddrizzatore ha sempre la precedenza sul funziona- mento a batteria. Se il frigorifero viene collegato alla tensione alternata, procedere come segue: ➤ fissare il raddrizzatore alla posizione prevista dietro al frigorifero (fig. 9, pagina 6), come rappresentato. ➤ Proteggere il circuito di corrente alternata con un fusibile ritardato (250 V/4 A) (fig. 9 3, pagina 6). ➤ Collegare il raddrizzatore come rappresentato dalla fig. 0, pagina 7. ➤ Collegare il frigorifero al raddrizzatore (fig. 0 2, pagina 7): – cavo rosso: polo positivo della batteria – cavo nero: polo negativo della batteria ➤ Inserire la spina nella presa CA (fig. 0 1, pagina 7). PERICOLO! Pericolo di morte! Non usare spine e interruttori se avete mani o piedi bagnati. Se il frigorifero si trova a bordo di un'imbarcazione ed è azio- nato mediante un collegamento a terra a una rete di tensione alternata, è assolutamente necessario inserire un interruttore differenziale di protezione fra la rete di tensione alternata e il frigorifero. Fatevi consigliare da un esperto.IT Impiego del frigorifero CD50, CRD50

8 Impiego del frigorifero

8.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari. Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare. Non aprire il frigorifero più spesso del necessario. Non lasciare il frigorifero aperto più del necessario. Sbrinare il frigorifero appena si è formato uno strato di ghiaccio. Evitare un abbassamento eccessivo della temperatura interna se non necessario. Ad intervalli regolari eliminare dal condensatore polvere ed eventuali impurità. NOTA Per motivi igienici, prima della messa in funzione iniziale del frigo- rifero pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 113).IT CD50, CRD50 Impiego del frigorifero

Il frigorifero permette di conservare la freschezza degli alimenti. Nel freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi.

➤ Accendere il frigorifero ruotando il termoregolatore (fig. 2 1, pagina 3) verso destra.

Regolazione della temperatura Mediante il termoregolatore è possibile regolare la temperatura in modo con- tinuo. ➤ Accendere il frigorifero ruotando il termoregolatore (fig. 2 1, pagina 3) verso destra. Il termostato integrato regola la temperatura nel modo seguente: 1 = capacità di raffreddamento minima 7 = capacità di raffreddamento massima

AVVISO! All’interno del frigorifero non devono essere collocati apparec- chi elettrici. Un'eccezione è rappresentata dagli apparecchi autorizzati dal produttore. Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro. I prodotti alimentari possono essere conservati solo nelle con- fezioni originali o in contenitori adeguati. Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata. NOTA Il compressore si avvia circa 60 s dopo che il frigorifero è stato acceso. NOTA La potenza frigorifera può essere influenzata dalla temperatura ambiente, dalla quantità di alimenti da conservare, dalla frequenza delle aperture della porta.IT Impiego del frigorifero CD50, CRD50

Conservazione degli alimenti Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.

➤ Attenersi alle indicazioni di temperatura e di scadenza riportate sulle con- fezioni degli alimenti. ➤ Per la conservazione degli alimenti osservare le seguenti indicazioni: – Non ricongelare mai prodotti che si stanno scongelando o sono già stati scongelati, ma consumarli il più velocemente possibile. – Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiu- derli in contenitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza. Estrazione del cassetto frigorifero ➤ Aprire il cassetto frigorifero tirandolo fino all’arresto. ➤ Premere la leva di fissaggio verso l’alto per allentare l’arresto. ➤ Estrarre il cassetto frigorifero. Estrazione del freezer ➤ Aprire lo sportello del freezer e porlo orizzontalmente. ➤ Staccare la catena dal fissaggio. ➤ Sfilare lo sportello verso l’esterno. In tal modo viene estratto anche il ripiano. AVVISO! Non conservare alimenti caldi nel vano frigorifero. Non mettere nel freezer contenitori di vetro che contengono liquidi. NOTA Conservare in contenitori spessi alimenti che assorbono facil- mente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.IT CD50, CRD50 Impiego del frigorifero

Sbrinamento del vano refrigerato L'apparecchio offre due possibilità per rimuovere la condensa formatasi durante il funzionamento: rimuovendola direttamente verso l'esterno: rimuovendo la vaschetta di raccolta (fig. 5 1, pagina 5). Collegare un tubo flessibile (fig. 6 2, pagina 5) al bocchettone di scarico (fig. 6 1, pagina 5). raccogliendola nella vaschetta di raccolta: Svuotare la vaschetta di raccolta (fig. 5 1, pagina 5) se necessario. Sbrinamento del frigorifero

Per sbrinare il frigorifero, procedere come segue: ➤ Togliere i prodotti dal frigorifero. ➤ Immagazzinarli eventualmente in un altro frigorifero affinché si manten- gano freddi. ➤ Ruotare il termoregolatore (fig. 2 1, pagina 3) e portarlo su “0”. ➤ Lasciare la porta aperta. AVVISO! Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.IT Impiego del frigorifero CD50, CRD50

8.3 Eliminazione del meccanismo di bloccaggio

Il frigorifero è provvisto di un meccanismo di bloccaggio (fig. a 1, pagina 7), utilizzabile anche come sicura per il trasporto. Sono possibili le seguenti regolazioni: Lock (girare la manopola verso destra fino all’arresto): il cassetto è chiuso e bloccato. Per aprire il cassetto tirare la maniglia verso l’alto ed estrarre il cassetto. Vent (girare la manopola verso sinistra fino all’arresto): la porta è legger- mente aperta, ma fissata. Utilizzare questa posizione quando l’apparecchio non viene utilizzato per un lungo periodo di tempo.

8.4 Come spegnere il frigorifero e lasciarlo spento per

un periodo prolungato. Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue: ➤ ruotare il termoregolatore (fig. 2 1, pagina 3) e portarlo su “0”. ➤ Staccare il cavo di allacciamento della batteria oppure estrarre la spina della linea a corrente alternata dal raddrizzatore. ➤ Pulire il frigorifero (a riguardo vedi capitolo “Pulizia e cura” a pagina 113). ➤ Ruotare la manopola del meccanismo di bloccaggio (fig. a 1, pagina 7) verso sinistra fino all'arresto (“Vent”). ➤ Chiudere la porta finché non si innesta. ✓ La porta rimane aperta impedendo così la formazione di cattivi odori. AVVISO! Regolare il meccanismo di bloccaggio solo con il cassetto aperto. Se esso viene spostato col cassetto chiuso l’apparecchio viene danneggiato.IT CD50, CRD50 Pulizia e cura

➤ Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco. ➤ Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneg- giare il sistema elettronico. ➤ Dopo aver pulito il frigorifero asciugarlo con un panno. AVVERTENZA! Staccare l'apparecchio dalla rete ogni volta che si effettua la puli- zia e la cura. AVVISO! Pericolo di danni! Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo. Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. Non impiegare mai utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.IT Garanzia CD50, CRD50

10 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione: una copia della fattura con la data di acquisto del prodotto, un motivo su cui fondare il reclamo, oppure una descrizione del guasto. 11 Smaltimento

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. AVVERTENZA! Situazione di pericolo per bambini! Prima di smaltire il vostro vecchio frigorifero: Smontare il cassetto. Lasciare i piani d'appoggio all'interno del frigorifero in modo che i bambini non possano usarli come mezzi di salita.IT CD50, CRD50 Eliminazione dei guasti

12 Eliminazione dei guasti Significato del LED rosso (fig. 2 3, pagina 3) In caso di guasti di funzionamento il LED si accende ripetutamente. Il numero di impulsi dipende dalla tipologia di errore. Ogni accensione ha la durata di un quarto di secondo. Alla conclusione della serie di impulsi segue una pausa. La sequenza per l'errore viene ripetuta ogni quattro secondi. Temperatura interna troppo fredda con regolatore sul livello “1” Numero di impulsi luminosi Guasto Possibile causa 1 Tensione di alimenta- zione La tensione di alimentazione si trova al di fuori del campo di regolazione. 2 Sovracorrente ventola La ventola sovraccarica l'unità elettronica con più di 1 A. 3 Il motore non si avvia Il rotore è in panne. La pressione differenziale nel sistema di raffred- damento è eccessiva (> 5 bar). 4 Numero di giri insuffi- ciente Con un sistema di raffreddamento troppo sovrac- caricato non è possibile mantenere il numero di giri minimo del motore di 1850 min

5 Sovratemperatura dell'unità elettronica Con sistema di raffreddamento troppo sovracca- rico o con temperatura eccessiva il sistema elet- tronico si surriscalda troppo. Disturbo Possibile causa Rimedio Il compressore gira ininterrottamente Termostato guasto Sostituire il termostato Il compressore gira da molto tempo Nel freezer è stata congelata una quantità eccessiva –IT Eliminazione dei guasti CD50, CRD50

Il compressore non gira (collegamento batteria) Disturbo Possibile causa Rimedio

= 0 V Interruzione nella linea di allacciamento batteria – sistema elet- tronico Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l'interruttore principale Protezione supplementare della linea saltata (se disponibile) Sostituire la protezione della linea

Tensione batteria insufficiente Caricare la batteria Tentativo di avviamento con U

≤ U OFF Collegamento cavi allentato Cattivo contatto (corrosione) Eseguire il collegamento Capacità batteria insufficiente Sostituire la batteria Sezione cavo insufficiente Sostituire il cavo (fig. 7, pagina 5) Tentativo di avviamento con U

Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore difettoso I lavori di riparazione devono essere effettuati solo da un Punto Assi- stenza Clienti autorizzato.

Tensione fra morsetto positivo e morsetto negativo del sistema elettronico

Tensione di accensione del sistema elettronico

OFF Tensione di interruzione del sistema elettronicoIT CD50, CRD50 Eliminazione dei guasti

Il compressore non gira (collegamento tensione alternata) La potenza frigorifera si riduce, la temperatura interna aumenta Rumori insoliti Disturbo Possibile causa Rimedio Assenza di tensione Interruzione nella linea di allacciamento Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l'interruttore principale Protezione supplementare della linea saltata (se disponibile) Sostituire la protezione della linea È presenta tensione ma il compressore non gira Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore difettoso I lavori di riparazione devono essere effettuati solo da un Punto Assi- stenza Clienti autorizzato. Disturbo Possibile causa Rimedio Il compressore gira da molto tempo/ininterrotta- mente Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Ventola guasta Sostituire la ventola Il compressore gira di rado Capacità batteria esaurita Caricare la batteria Disturbo Possibile causa Rimedio Forte ronzio L'elemento costruttivo del ciclo frigori- geno non può oscillare liberamente (dipende dalla parete) Piegare con cautela l'elemento costruttivo Presenza di corpi estranei bloccati fra refrigeratore e parete Eliminare i corpi estranei Rumore della ventola –IT Specifiche tecniche CD50, CRD50

13 Specifiche tecniche CoolMatic CD50 CoolMatic CRD50 Tensione di allacciamento: 12 Vg/24 Vg Corrente nominale: 5,7 A con 12 Vg 2,8 A con 24 Vg Capacità di raffreddamento: Vano frigorifero: Freezer: +2 °C a +12 °C –15 °C a –7 °C Categoria: con freezer: categoria 5 (frigorifero con scomparto con due stelle) Freezer estratto: categoria 1 (frigorifero con uno o più scomparti) Consumo energetico: 31,2 Ah/24h Volume utile: capienza freezer: 46,7 l 9 l 46,7 l

Classe climatica: ST Temperatura ambiente: +16 °C a +38 °C Umidità dell'aria: massimo 90 % Sbandamento continuo: massimo 30° Emissioni acustiche: 46 dBA Dimensioni: fig. b, pagina 7 Peso: 19 kg Refrigerante R134a: 55 g Certificati di controllo:NL CD50, CRD50
