HASZNÁLATI ÚTMUTATÓ CoolMatic CD 50 WAECO
Szerelési és használati útmutató
DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de
EN We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
ES Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com
IT Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
NL Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
DA Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com
SV Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com
NO Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
FI Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
PT Peça mais informação sobre a ampla gama de produtos da empresa Dometic WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.dometic-waeco.com
RU Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic-waeco.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
PL Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic-waeco.com
CS Žádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic-waeco.com
SK Vyžiadajte si d'alšie informácie o rozsiahlej palete výrobkov Dometic WAECO. Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese: www.dometic-waeco.com
Kérjen további információkat a Dometic WAECO cég széles körü termékpalettájáról. Rendelje meg ingyenes katalógusainkat kötelezettség nélkül a következő internetcímen: www.dometic-waeco.de
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

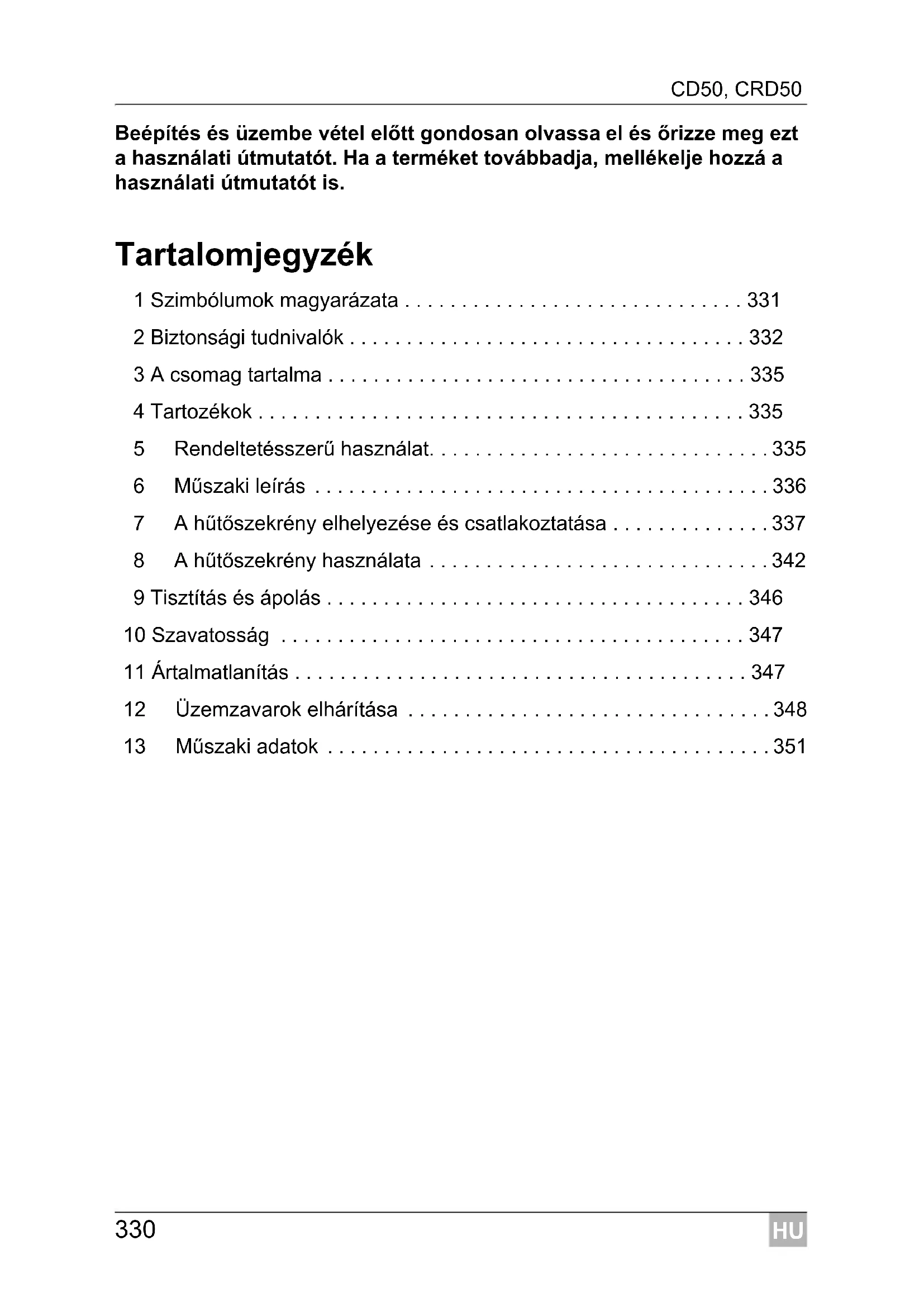

Tartalomjegyzék
1 Szimbólumok magyarázata 331
2 Biztonsági tudnivalók 332
3 A csomag tartalma 335
4 Tartozékok 335
5 Rendeltetésszerű használat. 335
6 Műszaki leírás 336
7 A hütőszekrény elhelyezése és csatlakoztatása .....337
8 A hütőszekrény használata 342
9 Tisztítás és ápolás 346
10 Szavatosság 347
11 Ártalmatlanítás 347
12 Üzemzavarok elhárítása 348
13 Műszaki adatok 351
1 Szimbólumok magyarázata
VESZÉLY!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.
√Ez a szimbólum egy tevékenység eredményét jelzi.
1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.
2 Biztonsági tudnivalók
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
2.1 Általános biztonság
VESZÉLY!
- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.
FIGYELMEZTETÉS!
- A nedves helyiségekben történő telepítéseket csak szakemberrel végeztesse.
- Ne használja a készüléket, ha az láthatóan megsérült!
- Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
- A készüléken csak szakember végezhet javításokat. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
- Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel.
- A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
- Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).
VIGYÁZAT!
- Zúzódásveszély! Ne nyúljon a zsanérok közé.
- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
FIGYELEM!
- Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.
- Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
- A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok tárolására.
● Mindig tartsa tisztán a lefolyónyílást. - Semmilyen esetben ne nyissa ki a hütökört.
- Soha ne szállítsa vízszintes helyzetben a készüléket, nehogy kifolyjon az olaj a kompresszorból.
- Ügyeljen arra a szállításkor, hogy ne sérüljön a hűtőkör. A hűtőkörben található hűtőközeg gyúlékony.
A hűtőkör sérülése esetén:
– Kerülje a nyílt lángot és a gyújtószikrákat.
- S z e l l öztesse ki jól a helyiséget.
- A készüléket száraz és fröccsenő víz ellen védett helyen állítsa fel.
2.2 Biztonság a készülék üzemeltetése során
VESZÉLY!
- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.
VIGYÁZAT!
- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
- Ha a készüléket akkumulátorra csatlakoztatja, biztosítsa, hogy élelmiszerek ne kerüljenek érintkezésbe az akkumulátorsavval.
FIGYELEM!
- Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja.
- Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
- Túlmelegedés miatti veszély!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.
- Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
- Ne töltsön folyadékot vagy jeget a belső tartályba.
- Soha ne merítse vízbe a készüléket.
- Védje a készüléket és a kábeleket a hőtől és a nedvességtől.
- Ügyeljen arra, hogy az élelmiszerek ne érjenek hozzá a hütőtér falaihoz.
3 A csomag tartalma
Mennyiség Megnevezés
1 H ütőszekrény
1 Kezelési útmutató
4 Tartozékok
Megnevezés Cikkszám
MPS35 hálózati adapter 9103555825
5 Rendeltetésszerű használat
A hütőszekrény élelmiszerek hütésére és fagyasztására alkalmas.
FIGYELEM!
Amennyiben gyógyszereket kíván hűteni, ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a gyógyszer hűtési igényének.
Optimális hűtési teljesítmény +16 °C és +38 °C közötti környezeti hőmérséklet, valamint legfeljebb 90 %-os páratartalom mellett biztosítható.
6 M úszaki leírás
A WAECO CoolMatic CD50 (cikkszám: 444270023) és a CRD50 (cikkszám: 9105304081) készülékek áruk lehütésére és hidegen tartására használhatók. A fagyasztórekeszben áruk fagyasztva tárolhatók.
A hűtőfiók a fogantyúnál fogva kihúzható és tisztítási célokra teljesen eltávolítható a hűtőtérből. Palackokat vagy italcsomagolásokat távtartók óvnak meg az eldőléstől a kihúzásnál.
A fagyasztórekesz kivehető. Így a hütötér szükség esetén megnagyobbítható.
A hűtőszekrényben felhasznált anyagok élelmiszerek szempontjából veszélytelenek. A hűtés keringetőrendszere karbantartásmentes.
A készülék 12 V-os vagy 24 V-os egyenfeszültségről való üzemeltetésre alkalmas (például lakóautókban, lakókocsikban vagy hajókon).
Egyenirányító segítségével (tartozék) a 12, ill. 24 V-os hűtőszekrények váltakozó áramú hálózatról is üzemeltethetők:
- MPS35: típusú egyenirányító 110 – 240 V-os hálózatról történő felhasználásra
Hajókon történő használat esetén a hűtőszekrény tartósan 30°-os dőlésnek is kitehető.
A kívánt hömérséklet termosztáton keresztül fokozatmentesen beállítható.

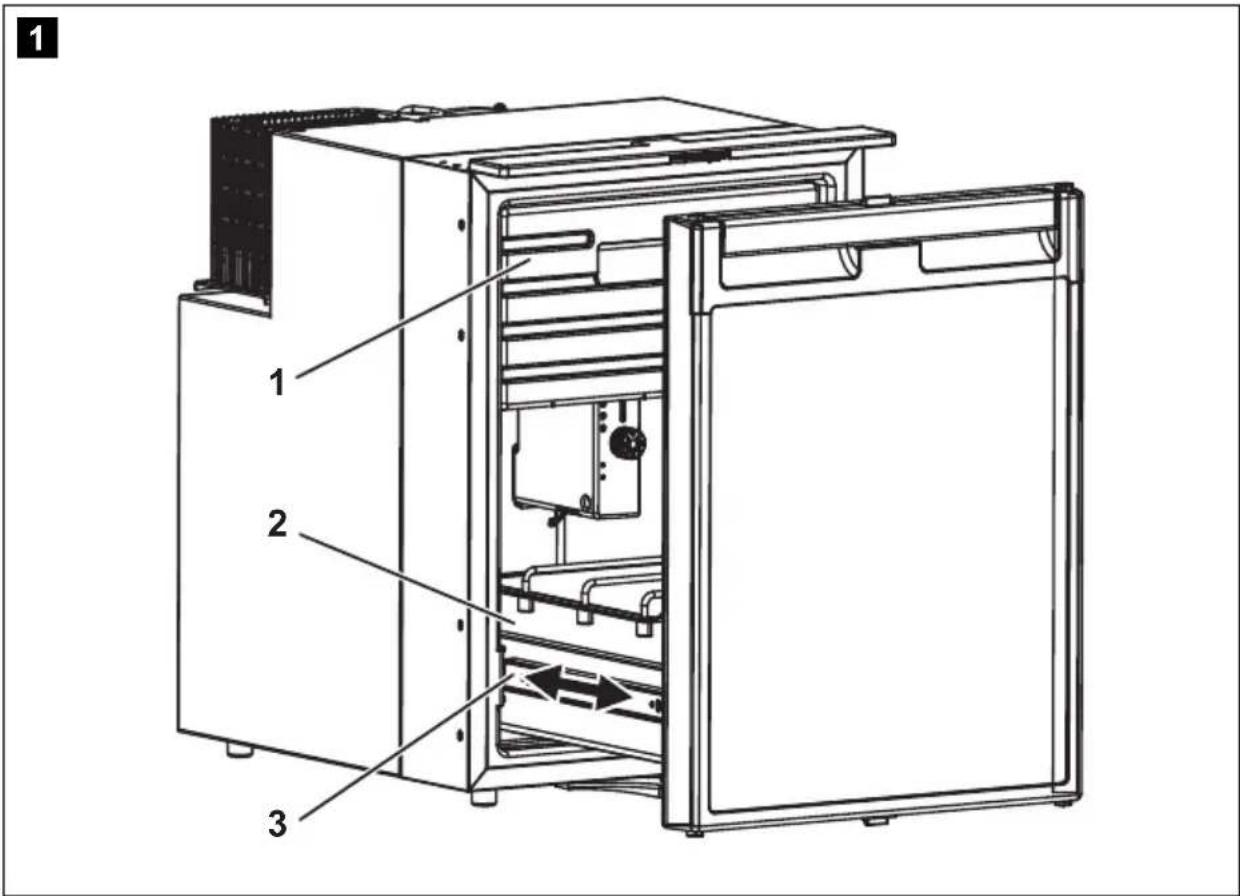

6.1 A készülék áttekintése
| Szám /1. ábra, 3. oldal | Magyarázat |
| 1 Fagyasztórekesz (kivehető) | |
| 2 | Hűtőfiók (kivehető) |
| 3 | Hűtőfiók rögzítőkarja |

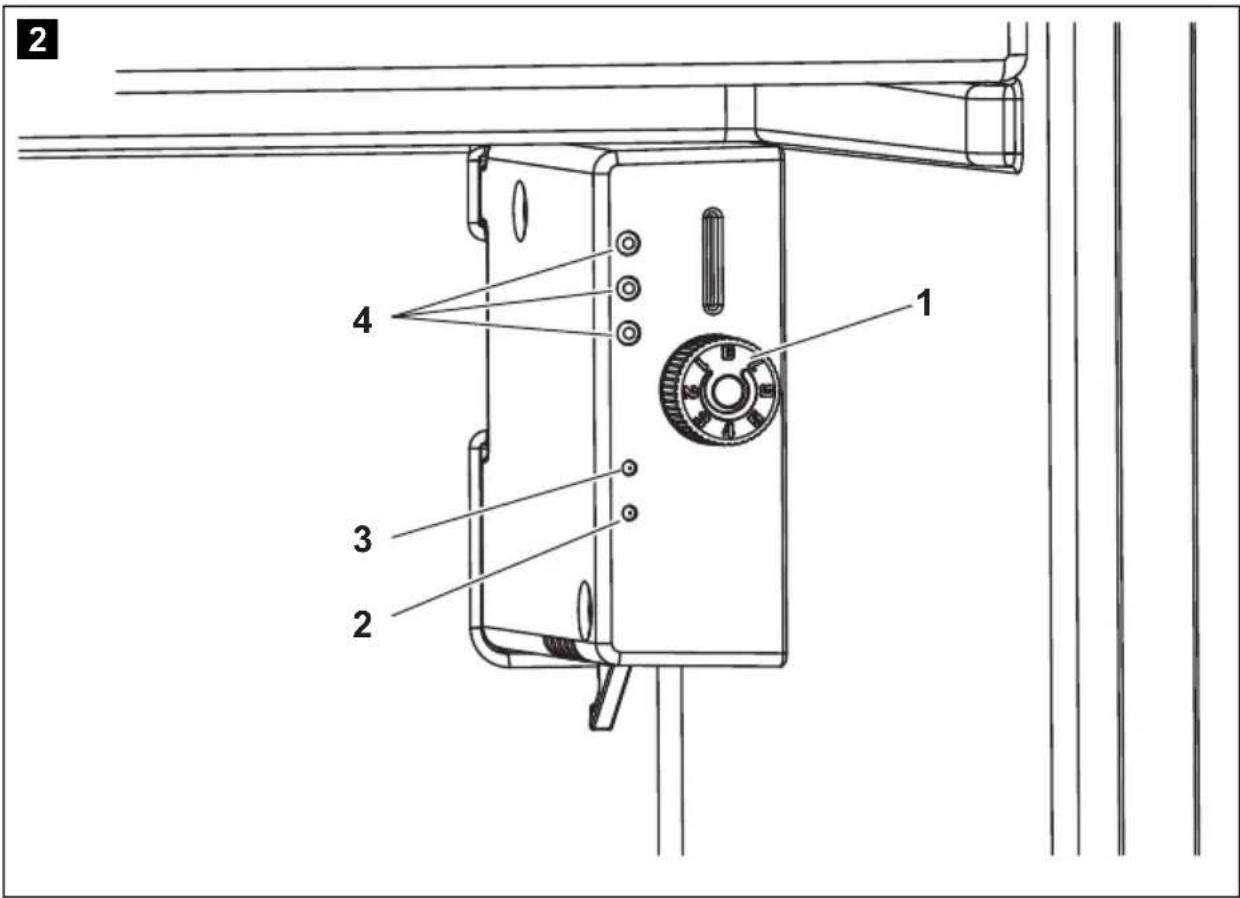

6.2 Kezelőelemek
| Szám /2. ábra, 3. oldal | Magyarázat | |||
| 1 | H | őmérséklet-szabályozó | ||
| 2 Zöld LED (üzem) | ||||
| 3 Piros LED (hiba) | ||||
| 4 | B | e | l | s |
7 A hűtőszekrény elhelyezése és csatlakoztatása
FIGYELEM! Biztonsági megjegyzések hajókon való elhelyezéshez
Vegye figyelembe a különösen hajókon történő elhelyezésére vonatkozó következő megjegyzéseket:
- A készülék legfeljebb 30°-os dőlésig működőképes. A hűtőszekrény elhelyezésénél vegye figyelembe, hogy a készüléket ilyen adottságok esetén rögzíteni kell. Az elhelyezéssel kapcsolatos kérdésekkel forduljon szakkereskedőhöz.
- A hütöszekrényt úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban, 3. ábra, 4. oldal).
- A készülék +16 °C és +38 °C közötti környezeti hőmérséklet-tartományban üzemeltethető.
- Hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátást hibaáram-kapcsolón keresztül kapja a készülék!
7.1 A hűtőszekrény elhelyezése
FIGYELEM!
- A készüléket a veszélyeztetés elkerülése érdekében a kezelési útmutatóban leírtaknak megfelelően rögzítse.
- Tartsa a készülékházban vagy a beépítési szerkezetben lévő nyílásokat (szellőzörések stb.) szabadon, tárgyaktól mentesen.
- A hűtőszekrény kizárólag beépítési fülkébe történő elhelyezésre alkalmas. A beépítés után kizárólag a készülék előlapja lehet szabadon hozzáférhető.
- Teljes fékezéskor nagy erők hatnak menetirányban. A hűtőegységen és a jármű belső terében bekövetkező károk elkerülése érdekében a hűtőegységet úgy kell telepíteni, hogy frontrésze ne menetirányba nézzen.
A készülék +16 °C és +38 °C közötti környezeti hőmérséklet-tartományban üzemeltethető. Tartós üzemben a levegő nedvességtartama nem lépheti túl a 90 %-ot.
A készüléket száraz, védett helyen állítsa fel. A készüléket ne helyezze olyan hőforrások mellé, mint például fűtőtestek, gázsütők, melegvíz-vezetékek, stb.
A hütőszekrényt úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban). Ennek megfelelően gondoskodjon kielégítő szellőzésről (3. ábra, 4. oldal).

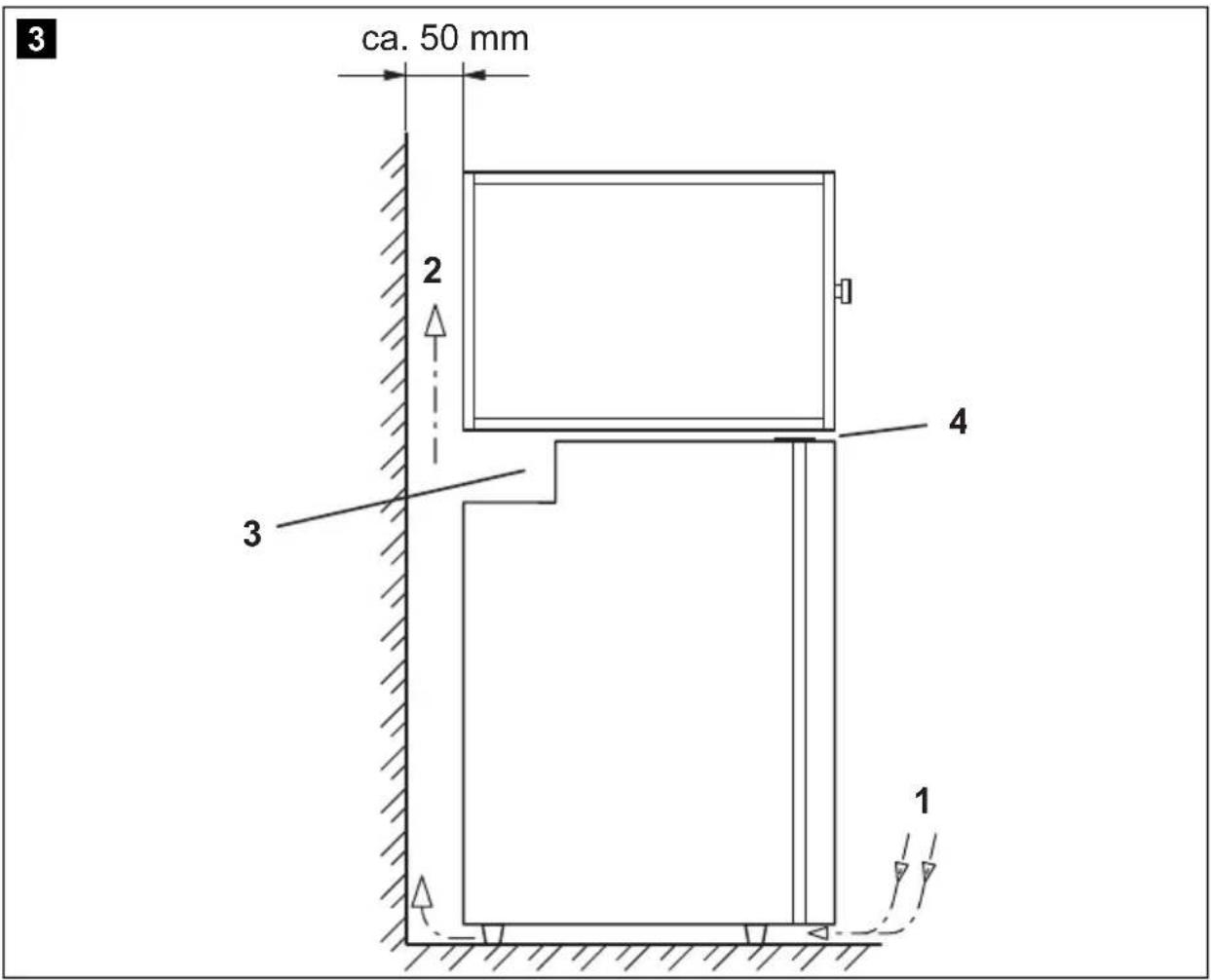

Szám / 3. ábra, 4. oldal Magyarázat
| 1 Hideglevegő-beáramlás |
| 2 Meleglevegő-kiáramlás |
| 3 Kondenzátor |
| 4 Távolság fent, ha felfelé vagy oldalra nem tud elegendő levegő áramolni |
A hütőszekrény normál üzeme során létrejövő kondenzátum (lecsapódó pára) a készülék két kifolyónyílásán keresztül vezethető el. A készülék kiszállítási állapotában ezek a kifolyónyílások le vannak zárva. A két kifolyónyílás a készülék hátoldalán és alsó részén található (4. ábra, 4. oldal).
Válassza ki a beépítési helynek megfelelő kondenzátum-kifolyónyílást és távolítsa el annak zárófedelét.

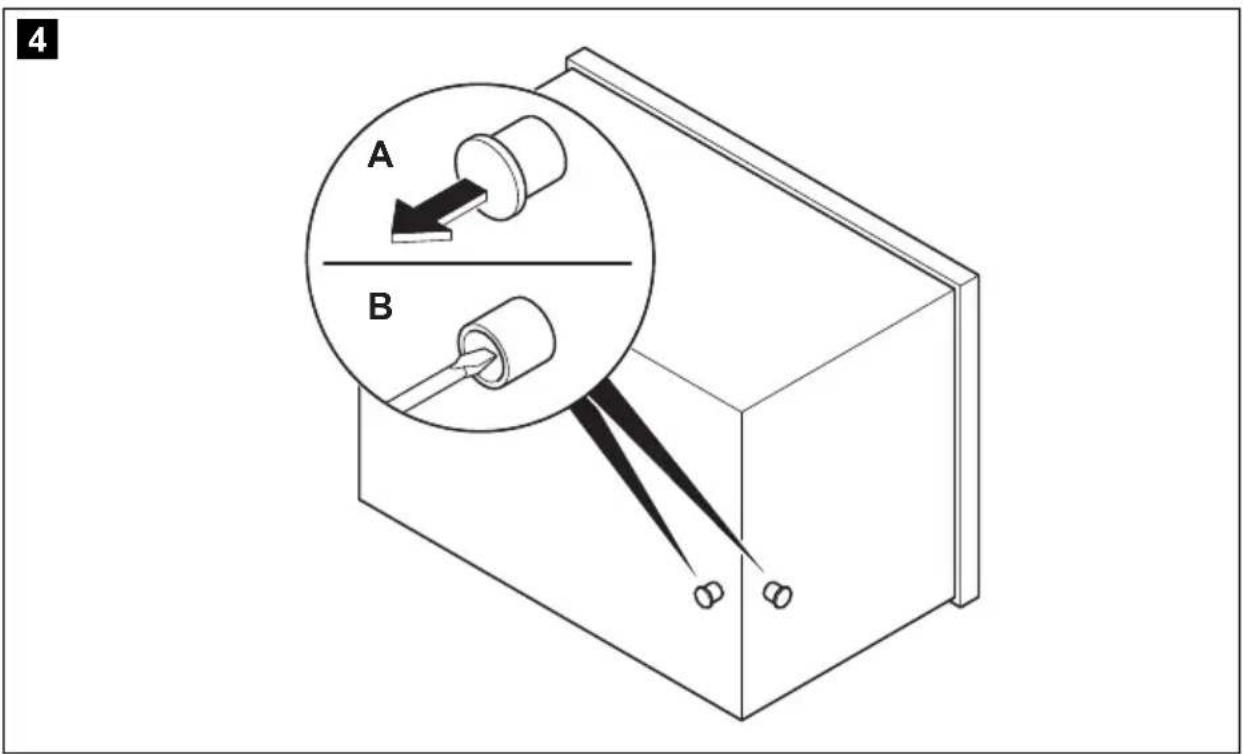

A készülék belső terének megnyitásához dugjon be egy hegyes tárgyat (például csavarhúzót) kb. 25 – 30 mm mélyen a kifolyónyílásba.

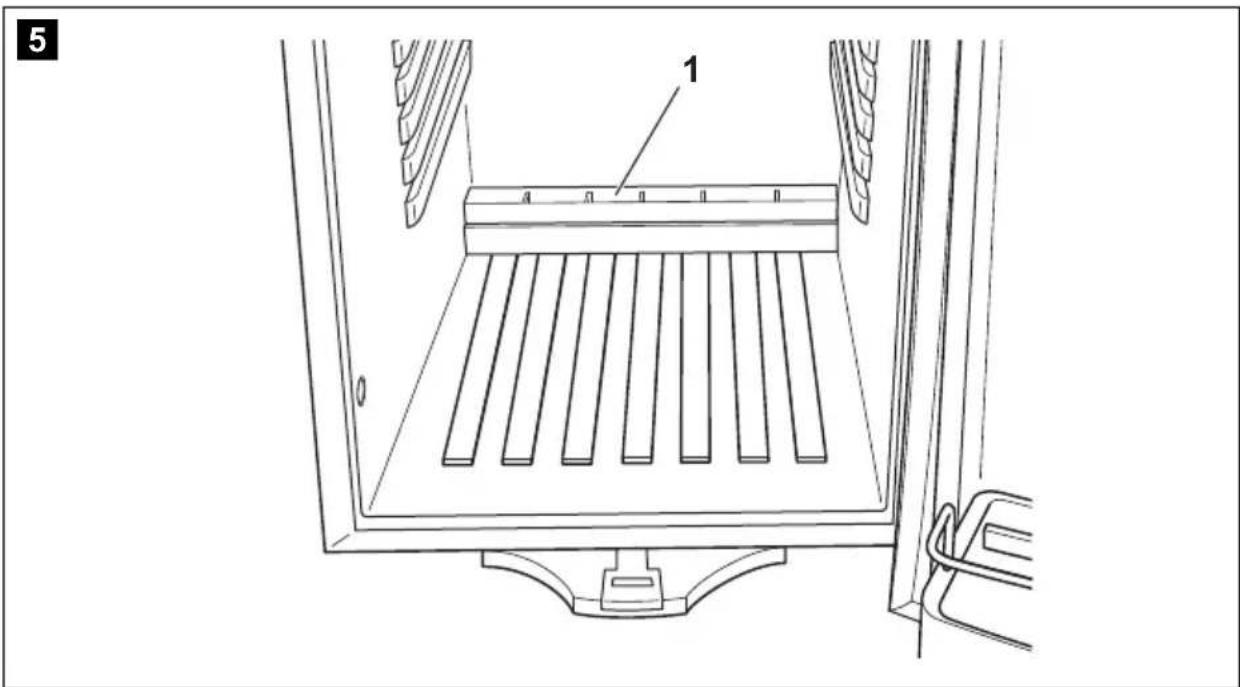

▶ Távolítsa el a felfogócsészét (5. ábra 1, 5. oldal).
Csatlakoztasson tömlőt (6. ábra 2, 5. oldal) a kieresztőcsonkra (6. ábra 1, 5. oldal).
7.2 A hűtőszekrény csatlakoztatása
A hütőszekrény egyenáramú csatlakoztatása
A hütőszekrény 12 V vagy 24 V egyenfeszültséggel üzemeltethető.
FIGYELEM!
Feszültség- és teljesítményveszteségek elkerülése érdekében a csatlakozókábelt lehetőleg röviden és megszakításmentesen kell kialakítani.
Ezért kerülje kiegészítő kapcsolók, dugós csatlakozók vagy elosztóaljzatok használatát.
A kábel szükséges keresztmetszetét a kábelhossz függvényében határozza meg a következő szerint: 7. ábra, 5. oldal.
A 7. ábra, 5. oldal magyarázata
Koordinátatengely Jelentés Egység
I Kábelhossz m
∅ Kábelkeresztmetszet mm²
FIGYELEM!
Ügyeljen a helyes polaritásra.
A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és az akkumulátorfeszültség egyezik-e (lásd adattábla).
▶ A hütöszekrényt
– lehetőleg közvetlenül az akkumulátor pólusaira, vagy
– egy 12 V== aljzathoz, vagy egy 24 V== aljzathoz csatlakoztassa.
A pozitív vezetéket 15 A-es (12 V esetén), illetve 7,5 A-es (24 V esetén) biztosítékkal biztosítsa (8. ábra 1, 6. oldal).
Csatlakoztassa a piros kábelt (8. ábra p, 6. oldal) az akkumulátor pozitív pólusához.
Csatlakoztassa a fekete kábelt (8. ábra f, 6. oldal) az akkumulátor negatív pólusához.
FIGYELEM!
Kösse le a készüléket és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékkel töltené fel! A készülékek elektronikáját a túlfeszültségek károsíthatják.
A biztonság érdekében a hűtőszekrény elektronikus polaritásvédelemmel rendelkezik, amely a hűtőszekrényt az akkumulátorhoz való csatlakoztatás-nál póluscsere ellen és rövidzárlat ellen védi. Az akkumulátor védelme érde-kében a hűtőszekrény automatikusan kikapcsol, ha a feszültség nem kielégítő (lásd a következő táblázatot).
12 V 24 V
Kikapcsolási feszültség 10,4 V 22,8 V
Újra-bekapcsolási feszültség 11,7 V 24,2 V
A hűtőszekrény csatlakoztatása váltakozó áramhoz (tartozék)
VESZÉLY! Életveszély!
- Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll.
- Ha hűtőkészülékét egy hajó fedélzetén száraz helyiségekben használatos csatlakozóval kell üzemeltetnie váltakozó áramú hálózatról, akkor minden esetben túlfeszültség-védőkapcsolót kell a váltakozó áramú hálózat és a hűtőkészülék közé kapcsolnia.
Ilyen esetben kérje szakember tanácsát.
A hütőkészülékeket 110 – 240 V\~ -os váltakozó feszültségre csatlakoztathatja, ha használja az MPS35 egyenirányítót (Tartozékok).
Az MPS35 egyenirányító elsőbbségi kapcsolással rendelkezik, amely kíméli a csatlakoztatott akkumulátort. 110 – 240 V\~ hálózati feszültség esetén az egyenirányító akkumulátoros üzemmódról automatikusan hálózati üzemre kapcsol át.
A 110 – 240 V\~ hálózat leválasztása esetén a hálózati egyenirányító automatikusan újból akkumulátorüzemre kapcsol át. A hálózati egyenirányítón keresztüli hálózati üzem mindig előnyt élvez az akkumulátoros üzemeléssel szemben.
Ha a hütőszekrényt váltakozó feszültségre csatlakoztatja, akkor a következő módon járjon el:
Rögzítse az egyenirányítót az ábrázolt módon a hűtőszekrény hátulján erre kialakított helyen (9. ábra, 6. oldal).
▶ Biztosítsa a váltakozó áramú kört lomha biztosítékkal (250 V / 4 A) (9. ábra 3, 6. oldal).
Csatlakoztassa az egyenirányítót a(z) 9. ábra, 6. oldal szerint.
Csatlakoztassa a hütőszekrényt az egyenirányítóra (9. ábra 2, 6. oldal):
– Piros kábel: Akkumulátor pozitív pólusa
– Fekete kábel: Akkumulátor negatív pólusa
▶ Dugja be a dugós csatlakozót az AC-aljzatba (9. ábra 1, 6. oldal).
8 A h útőszekrény használata
MEGJEGYZÉS
Mielött az új hűtőszekrényt üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és ápolás” fej., 346. oldal).
8.1 Energiatakarékossági tippek
- A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
- Hagyja lehûlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
- Ne nyissa ki a hütőkészüléket a szükségesnél gyakrabban.
- Ne hagyja nyitva a hütőkészüléket a szükségesnél hosszabban.
- Ha a hűtőszekrényben jégréteg alakult ki, olvassza le.
- Kerülje a fölöslegesen alacsony belső hőmérsékletet.
- Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.
8.2 A hűtőszekrény használata
A hütőszekrény friss élelmiszerek konzerválását teszi lehetővé. Ezen túlmenően a fagyasztórekeszben mélyhütött élelmiszereket konzerválhat és friss élelmiszereket fagyaszthat le.
FIGYELEM!
- A hűtőkészülék belsejében nem szabad elektromos készülékeket használni. Kivételt képeznek a gyártójuk által erre a célra engedélyezett készülékek.
- Ügyeljen arra, hogy üvegtárolókban levő italok vagy ételek ne hüljenek le túlzottan.
Megfagyás esetén a folyadékok vagy folyékony ételek térfogata megnő. Ez az üvegtárolók széttörését okozhatja. - Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
- Ügyeljen arra, hogy csak olyan tárgyak, illetve áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.
A hütőszekrény bekapcsolásához forgassa jobbra a hömérséklet-szabályozót (2. ábra 1, 3. oldal).
MEGJEGYZÉS
A bekapcsolás után a hütőszekrénynek kb. 60 mp-re van szüksége a kompresszor elindulásáig.
A hömérséklet beállítása
A hömérsékletet fokozatmentesen, a hömérséklet-szabályozón keresztül állíthatja be.
▶ A hütőszekrény bekapcsolásához forgassa jobbra a hömérséklet-szabályozót (2. ábra 1, 3. oldal).
A beépített termosztát a hőmérsékletet a következő módon szabályozza:
● 1 = legalacsonyabb hűtési teljesítmény
- 7 = legmagasabb hűtési teljesítmény
MEGJEGYZÉS
A hütési teljesítményt az alábbiak befolyásolhatják:
- a környezeti hömérséklet
- a konzerválandó élelmiszerek mennyisége
- az ajtónyitások gyakorisága
Élelmiszerek konzerválása
A hütörekeszben élelmiszerek konzerválhatók. Az élelmiszerek konzerválási ideje általában a csomagoláson van feltüntetve.
FIGYELEM!
Ne konzerváljon meleg élelmiszert a hűtőrekeszben. Ne helyezzen folyadékot tartalmazó üvegtárolókat a fagyasztórekeszbe.
MEGJEGYZÉS
Illatokat és ízeket könnyen átvevő élelmiszereket, valamint magas alkoholtartalmú folyadékokat és termékeket jól záródó tárolókban konzerváljon.
▶ Vegye figyelembe az élelmiszerek csomagolásain lévő hőmérsékleti és eltarthatósági adatokat.
▶ A konzerválásnál vegye figyelembe az alábbi megjegyzéseket:
– Az éppen kiolvadó vagy már kiolvadt termékeket soha ne fagyassza újból le, hanem minél hamarabb használja fel.
– Az élelmiszereket csomagolja be alumínium- vagy polietilénfóliába és megfelelő fedeles tartókba zárja azokat. Ezáltal az élelmiszerek aromája, állaga és frissessége jobban megőrizhető.
Hűtőfiók kivétele
▶ Húzza fel a hűtőfiókot ütközésig.
▶ Az ütköző kioldásához nyomja felfelé a rögzítőkart.
▶ Húzza ki a hűtőfiókot.
Fagyasztórekesz kivétele
▶Nyissa ki a fagyasztórekesz fedelét és állítsa vízszintesen.
▶ Oldja ki a láncot a rögzítésböl.
▶ Húzza le a fedelet kifelé. Ezáltal a rekesz alja is kihúzódik.
A hűtőtér leolvasztása
A készülék két lehetőséget biztosít az üzemeltetés során keletkező kondenzátum eltávolítására:
- Elvezetés közvetlenül a kültérbe:
Távolítsa el a felfogócsészét (5. ábra 1, 5. oldal).
Csatlakoztasson tömlőt (6. ábra 2, 5. oldal) a kieresztőcsonkra (6. ábra 1, 5. oldal).
● Gyűjtés a felfogócsészében:
Szükség esetén ürítse ki a felfogócsészét (5. ábra 1, 5. oldal).
A fagyasztórekesz leolvasztása
FIGYELEM!
A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására ne használjon mechanikus szerszámokat.
A hütőszekrény leolvasztásához járjon el a következő módon:
▶ Vegye ki a hütött árukat.
▶ Tárolja azokat adott esetben egy másik hütőkészülékben, hogy hidegen maradjanak.
▶ Állítsa a hőmérséklet-szabályozót (2. ábra 1, 3. oldal) „0” helyzetbe.
▶Hagyja az ajtót nyitva.
8.3 A reteszelés oldása
FIGYELEM!
A reteszelőmechanizmust csak nyitott fióknál működtesse. Zárt fióknál történő működtetés esetén a készülék megsérül.
A hűtőszekrény olyan reteszelőmechanizmussal rendelkezik (11. ábra 1, 7. oldal), amely egyidejűleg szállításbiztosításként is működik. A következő beállítások lehetségesek:
- Lock (a kereket ütközésig jobbra kell forgatni): A fiók zárva és biztosítva van. A fiók nyitásához húzza a fogantyút felfelé és húzza ki a fiókot.
- Lock (a kereket ütközésig balra kell forgatni): A fiók kissé nyitva, de rögzítve van.
Használja ezt az állapotot, ha a készüléket hosszabb időre üzemen kívül helyezi.
8.4 A hütőszekrény kikapcsolása és üzemen kívül helyezése
Ha a hütőszekrényt hosszabb időre üzemen kívül szeretné helyezni, a következő módon járjon el:
▶ Állítsa a hőmérséklet-szabályozót (2. ábra 1, 3. oldal) „0” fokozatra.
▶Válassza le a csatlakozókábelt az akkumulátorról vagy húzza ki a váltakozó áramú vezeték csatlakozódugóját az egyenirányítóból.
▶ Tisztítsa meg a hűtőszekrényt (lásd: „Tisztítás és ápolás” fej., 346. oldal).
Forgassa a reteszelőkereket (11. ábra 1, 7. oldal) ütközésig balra („Vent”).
▶Zárja be az ajtót úgy, hogy bekattanjon.
√ Az ajtó nyitva marad, így megakadályozza, hogy szagok képződhessenek.
9 Tisztítás és ápolás
FIGYELMEZTETÉS!
A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.
FIGYELEM! Sérülésveszély!
- Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.
- A leolvasztási folyamat gyorsításához ne használjon kemény vagy hegyes szerszámokat.
A hütőszekrényt rendszeresen és szennyeződés esetén haladéktalanul tisztítsa meg nedves ruhával.
Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez az elektronikát károsíthatja.
▶ A hűtőszekrényt tisztítás után ruhával törölje szárazra.
10 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
11 Ártalmatlanítás
FIGYELMEZTETÉS! Gyermekcsapda!
A régi hűtőszekrény ártalmatlanítása előtt:
- Szerelje ki a fiókot.
- Hagyja a polcokat a hütőszekrényben, hogy gyermekek ne mászhassanak bele.
A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
12 Üzemzavarok elhárítása
A piros LED jelentése (2. ábra 3, 3. oldal)
Üzemzavarok esetén a piros LED többször is kigyullad. Az impulzusok száma a hiba fajtájától függ.
Minden felvillanás egy-egy negyed másodpercig tart. Az impulzussorozat végén szünet következik. A hiba sorozatjelzése négy másodpercenként megismétlődik.
| Fényimpulzusok száma | Hiba Lehetséges ok | |
| 1 Tápfeszültség A tápfeszültség a beállított tartományon kívül van. | ||
| 2 Ventilátor-túláram | A ventilátor az elektronikaegységet | 1 A-nél nagyobb árammal terheli. |
| 3 A motor nem indul el A forgórész megszorult. | A hűtőrendszerbeli nyomáskülönbség túl nagy (>5 bar). | |
| 4 | Túl alacsony fordulatszám | Túlzottan terhelt hűtőrendszer esetén a motor 1 850 min ^-1 minimális fordulat-száma nem tartható fenn. |
| 5 Az elektronikaegység túlmelegedése | Túlzottan terhelt hűtőrendszer vagy túl magas hőmérséklet esetén az elektro-nika túl forró lesz. | |
A belső hőmérséklet túl alacsony az „1”-es szabályozófokozatban
| Hiba Lehetséges ok Megoldás | ||
| A kompresszor folyamatosan jár | A termosztát meghibásodott Cserélje ki | a termosztátot |
| A kompresszor hosszan jár | A fagyasztórekeszben nagyobb men-nyiség lett lefagyasztva | – |
A kompresszor nem jár (akkumulátoros csatlakozás)
| Hiba Lehetséges ok Megoldás | ||
| U_KAP=0 V Szakadás az | akkumulátor és az elekt-ronika közötti csatlakozóvezetékben | Állítsa helyre a csatlako-zást |
| A főkapcsoló (ha van) meghibásodott | Cserélje ki a főkapcsolót | |
| A kiegészítő vezetékbiztosíték (ha van) átégett | Cserélje ki a vezetékbizto-sítékot | |
| U_KAP ≤ U_BE | Az akkumulátorfeszültség túl alacsony Az akkumulátor feltöltése | |
| Indítási kísérlet: U_KAP ≤ U_KI | Laza kábelcsatlakozásRossz érintkezés (korrózió) | Állítsa helyre a csatlako-zást |
| Az akkumulátorkapacitás túl alacsony Cserélje ki az akkumulá-tort | ||
| A kábelkeresztmetszet túl kicsi Cserélje ki a kábelt(7. ábra, 5. oldal) | ||
| Indítási kísérlet: U_KAP ≥ U_BE | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészü-léket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzá-tort | ||
| Elektromos szakadás a kompresszorban a dugók között | A kompresszor hibás A javítást csak | engedéllyel rendelkező vevőszolgálat végezheti. |
U_KAP Az elektronika pozitív és negatív kapcsa közötti feszültség
U_BE Az elektronika bekapcsolási feszültsége
U_KI Az elektronika kikapcsolási feszültsége
A kompresszor nem jár (csatlakozás váltakozó feszültségre)
| Hiba Lehetséges ok Megoldás | ||
| Nincs feszültség Szakadás | a csatlakozóvezetékben Állítsa helyre | a csatlako-zást |
| A főkapcsoló (ha van) meghibásodott | Cserélje ki a főkapcsolót | |
| A kiegészítő vezetékbiztosíték (ha van) átégett | Cserélje ki a vezetékbiztosítékot | |
| Feszültség van, de a kompresszor nem jár | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészü-léket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzá-tort | ||
| Elektromos szakadás a kompresszorban a dugók között | A kompresszor hibás A javítást csak | engedéllyel rendelkező vevőszolgálat végezheti. |
A hütöteljesítmény csökken, a belső hömérséklet emelkedik
| Hiba Lehetséges ok Megoldás | ||
| A kompresszor hosszan / folyamatosan jár | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészüléket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzátort | ||
| A ventilátor hibás Cserélje ki a ventilátort | ||
| A kompresszor ritkán jár Az akkumulátorkapacitás kimerült Az akkumulátor feltöltése | ||
Szokatlan zajok
| Hiba Lehetséges ok Megoldás | ||
| Hangos morgás | A hűtőkör alkatrésze nem tud szabadon rezegni (nekifekszik a falazatnak) | Hajlítsa le az alkatrészt óvatosan |
| Idegen test szorult a hűtőszekrény és a fal közé | Távolítsa el az idegen testet | |
| Ventilátorzaj – | ||
13 Müszaki adatok
| CoolMatic CD50 CoolMatic CRD50 | ||
| Csatlakozási feszültség: | 12 V--- / 24 V--- | |
| Névleges áram: | 5,7 A (12 V---)2,8 A (24 V---) | |
| Hűtési teljesítmény:Hűtőrekesz:Fagyasztórekesz: | +2 °C és +12 °C között-15 °C és -7 °C között | |
| Kategória: Fagyasztórekesszel: 5. kategória(Hűtőszekrény kétcsillagos rekesszel)Fagyasztórekesz nélkül: 1. kategória(egy vagy több tárolófiókkal rendelkező hűtőszekrény) | ||
| Energiafogyasztás: 31,2 | Ah/24 h | |
| Hasznos térfogat:Ebből fagyasztórekesz: | 46,7 l9 l | 46,7 l6 l |
| Klímaosztály: ST | ||
| Környezeti hőmérséklet: | +16 °C és +38 °C között | |
| Légnedvesség: | max. | |
| Tartós dőlésszög: max. 30° | ||
| Zajkibocsátás: 46 dBA | ||
| Méretek: | 12. ábra, 7. oldal | |
| Súly: | 19 kg | |
| R134a hűtőközeg: | 55 g | |
| Vizsgálat / tanúsítványok: | ||
AUSTRALIA
Mail: budapest@dometic.hu
