MODE D'EMPLOI CoolMatic CD 50 WAECO

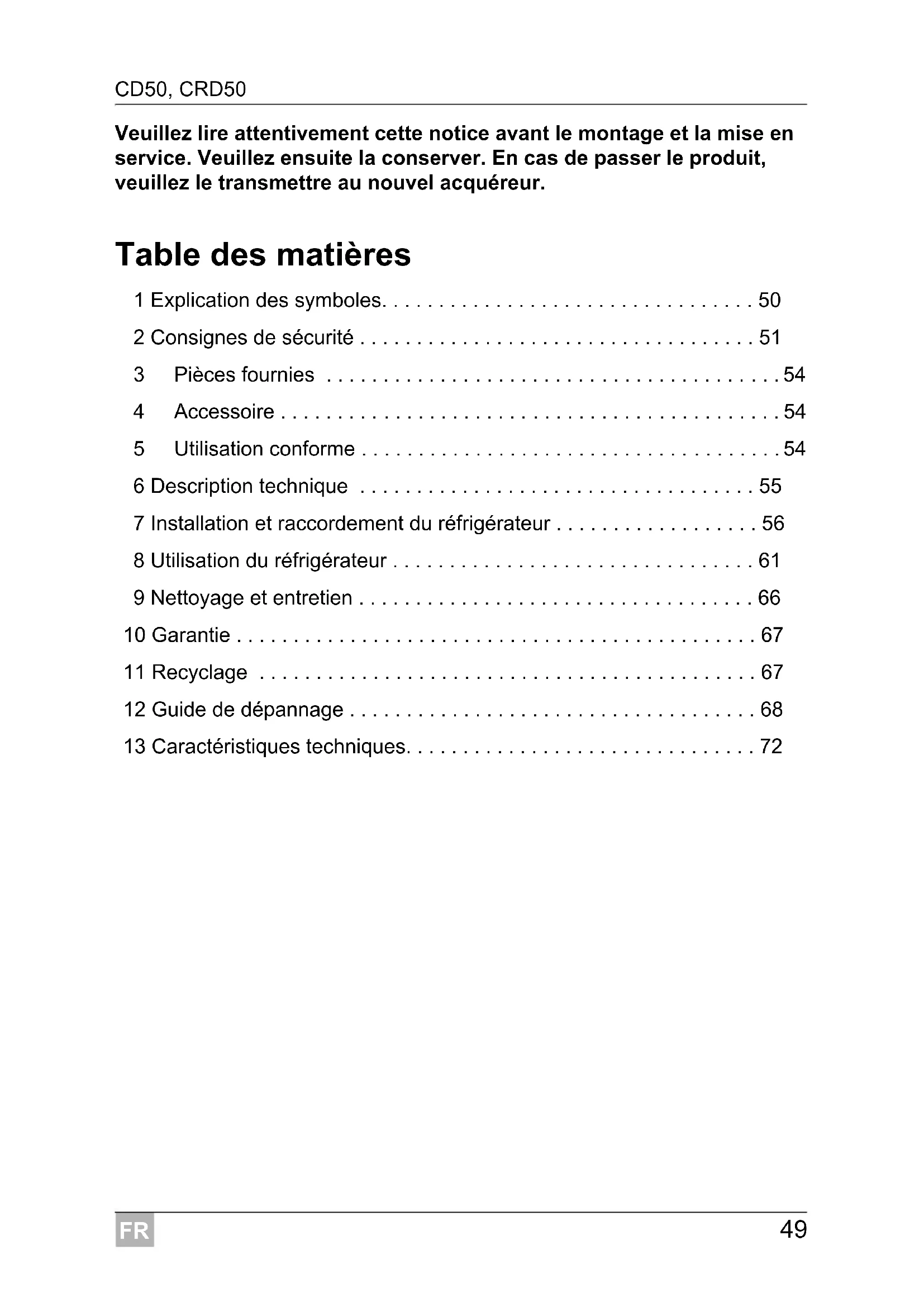

• Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Table des matières 1 Explication des symboles p. 50
• 2 Consignes de sécurité p. 51
• 3 Pièces fournies p. 54
• 4 Accessoire p. 54
• 5 Utilisation conforme p. 54
• 6 Description technique p. 55
• 7 Installation et raccordement du réfrigérateur p. 56
• 8 Utilisation du réfrigérateur p. 61
• 9 Nettoyage et entretien p. 66
• 10 Garantie p. 67
• 11 Recyclage p. 67
• 12 Guide de dépannage p. 68
• 13 Caractéristiques techniques FR Explication des symboles CD50, CRD50 p. 72

➤ Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape. ✓ Ce symbole décrit le résultat d’une manipulation. Fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ». DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit.FR CD50, CRD50 Consignes de sécurité

2 Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : des défauts de montage ou de raccordement des influences mécaniques et des surtensions ayant endommagé le matériel des modifications apportées au produit sans autorisation explicite de la part du fabricant une utilisation différente de celle décrite dans la notice

2.1 Sécurité générale

DANGER ! Sur les bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.

AVERTISSEMENT ! Seul un spécialiste doit procéder à l'installation dans des endroits humides. Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service. Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. Seul un personnel qualifié est habilité à effectuer des répara- tions sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers. Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécu- rité et de comprendre les dangers qui en résultent. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.FR Consignes de sécurité CD50, CRD50

Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans. Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

ATTENTION ! Risque d'écrasement! Ne touchez pas la charnière. Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.

AVIS ! Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez. Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. Si le réfrigérateur est raccordé à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide. Si le réfrigérateur est raccordé à la prise CC : débranchez ou éteignez le réfrigérateur lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge. N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants ! Veillez à ce que l'ouverture d'évacuation soit toujours propre. N'ouvrez jamais le circuit frigorifique. Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur. Lors du transport, veillez à ne pas endommager le circuit frigo- rifique. Le réfrigérant du circuit frigorifique s'enflamme facile- ment. En cas d'endommagement du circuit frigorifique : – évitez tout feu ouvert et toute étincelle. – Aérez bien la pièce. Installez l'appareil dans un endroit sec et à l'abri des éclabous- sures d'eau.FR CD50, CRD50 Consignes de sécurité

2.2 Consignes de sécurité concernant le fonctionne-

DANGER ! Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.

ATTENTION ! Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs. Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les aliments ne sont pas en contact avec les acides de la batterie.

AVIS ! N'exploitez aucun appareil électrique dans le réfrigérateur, sauf s'ils sont recommandés par le fabricant pour cet usage. Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz etc.). Risque de surchauffe Veillez toujours à ce que la chaleur produite lors du fonctionne- ment puisse se dissiper suffisamment. Veillez à ce que l'appa- reil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler. Assurez-vous que les ouvertures d'aération ne sont pas recou- vertes. Ne remplissez pas le bac intérieur de substances liquides ou de glace. Ne plongez jamais l'appareil dans l'eau. Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité. Veillez à ce que la nourriture ne touche pas les parois du compartiment de réfrigération.FR Pièces fournies CD50, CRD50

3 Pièces fournies 4 Accessoire 5 Utilisation conforme Le réfrigérateur est conçu pour la réfrigération et la congélation d'aliments.

Une puissance de refroidissement optimale est garantie à des températures ambiantes comprises entre +16 °C et +38 °C ainsi que pour une humidité de l'air de 90 % maximum. Quantité Désignation1 Réfrigérateur1 Mode d'emploiDésignation N° de produitAdaptateur secteur MPS35 9103555825 AVIS ! Si vous souhaitez conserver au frais des médicaments, nous vous prions de vérifier si la puissance frigorifique de l'appareil cor- respond à la température de conservation recommandée pour les médicaments concernés.FR CD50, CRD50 Description technique

6 Description technique Les CoolMatic CD50 (n° de produit 444270023) et CRD50 (n° de produit 9105304081) de WAECO permettent de refroidir et conserver des produits au frais. Dans le compartiment congélateur, il est possible de congeler des produits. Le tiroir réfrigéré s'ouvre en tirant sur la poignée et peut être entièrement retiré de l'espace de réfrigération pour être nettoyé. Des cales empêchent les bouteilles ou autres emballages de boissons de tomber lors des retraits. Le compartiment congélateur est amovible. L'espace de réfrigération peut ainsi être agrandi si nécessaire. Les matériaux utilisés lors de la construction du réfrigérateur n'altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien. L'appareil est conçu pour être utilisé sous une tension continue de 12 V ou 24 V (p. ex. dans des camping-cars, des caravanes ou sur les bateaux). Il est possible au moyen d'un redresseur de courant (accessoire) de faire fonctionner les réfrigérateurs 12 ou 24 V sur un courant alternatif: Redresseur de courant MPS35: pour l'utilisation sur un circuit alimenté en 110–240 V. En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de 30°. Un thermostat permet de sélectionner la température désirée.

6.1 Aperçu de l'appareil

N° dans fig. 1, page 3 Explication 1 Compartiment congélateur (amovible) 2 Tiroir réfrigéré (amovible) 3 Rail de fixation du tiroir réfrigéréFR Installation et raccordement du réfrigérateur CD50, CRD50

7 Installation et raccordement du réfrigérateur

N° dansfig. 2, page 3Signification1 Régulateur de température2 LED verte : en fonctionnement3 LED rouge : en panne4 Éclairage intérieur AVIS ! Consignes de sécurité relatives à l'installation sur bateaux Concernant l'installation sur bateaux, veuillez observer les consignes spéciales suivantes : la conception de l'appareil correspond à un angle de gîte maxi- mal de 30°. Veillez lors de l'installation du réfrigérateur à ce que sa fixation soit adaptée à ces conditions. Consultez un professionnel pour toutes questions relatives à l'installation ; installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut, soit par les côtés, fig. 3, page 4) ; cet appareil convient pour des températures ambiantes de +16 °C à +38 °C ; veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur ;FR CD50, CRD50 Installation et raccordement du réfrigérateur

7.1 Installation du réfrigérateur

Cet appareil est conçu pour une utilisation à une température variant entre +16 °C et +38 °C. S'il fonctionne de manière continue, l'humidité de l'air ne doit pas dépasser 90 %. Installez l'appareil dans un endroit sec et protégé. Évitez de placer l'appareil à proximité de sources de chaleur, comme des radiateurs, des fours à gaz, des conduites d'eau chaude, etc. Installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échap- per (soit par le haut soit par les côtés). Veillez à ce que la ventilation soit suf- fisante (fig. 3, page 4). Le condensat formé lors du fonctionnement normal du réfrigérateur peut être évacué grâce à deux sorties. A la livraison de l'appareil, ces sorties sont fer- mées. Les deux sorties se trouvent à l'arrière de l'appareil et au dessous (fig. 4, page 4). AVIS ! Fixez l'appareil comme indiqué dans la notice d'utilisation afin d'éviter tout danger. Ne bouchez pas les ouvertures (fentes d'aération, etc.) du bâti ou de la structure d'encastrement. Le réfrigérateur est exclusivement conçu pour être installé dans une alcôve. Une fois le montage effectué, seul l'avant de l'appareil doit pouvoir être accessible. Une puissante force s'exerce dans le sens de la marche en cas de freinage brusque. N'installez pas l'avant de l'équipement de réfrigération dans le sens de la marche afin de prévenir l'endommagement de celui-ci et de l'intérieur du véhicule. N° dans fig. 3, page 4 Signification 1 air entrant froid 2 air évacué chaud 3 condenseur 4 espace supérieur si la circulation d'air évacué en haut ou sur le côté est insuffisanteFR Installation et raccordement du réfrigérateur CD50, CRD50

➤ Choisissez la sortie adaptée au lieu de montage et retirez le couvercle de celle-ci. ➤ Avec un objet pointu (p. ex. un tournevis), piquez environ 25 à 30 mm dans la sortie afin d'ouvrir la paroi interne de l'appareil. ➤ Retirez le bac de récupération (fig. 5 1, page 5). ➤ Raccordez un tuyau (fig. 6 2, page 5) sur l'orifice d'écoulement (fig. 6 1, page 5).

7.2 Raccordement du réfrigérateur

Raccordement du réfrigérateur au courant continu Les réfrigérateurs peuvent fonctionner sous une tension continue 12 V ou 24 V.

➤ A l'aide de fig. 7, page 5, déterminez la section nécessaire du câble en fonction de sa longueur. Légende de fig. 7, page 5

➤ Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique). AVIS ! Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne doit pas être inter- rompu. Evitez donc de placer des interrupteurs, des connecteurs ou des distributeurs supplémentaires. Axe des coordonnées Signification Unité l Longueur du câble m ∅ Section du câble mm² AVIS ! Tenez compte de la polarité.FR CD50, CRD50 Installation et raccordement du réfrigérateur

➤ Raccordez votre réfrigérateur – en effectuant un branchement si possible direct aux pôles de la batterie ou – sur une fiche 12 Vg ou sur une fiche 24 V

Protégez le câble positif avec du 15 A (sous 12 V) ou du 7,5 A (sous 24 V) (fig. 8 1, page 6). ➤ Raccordez le câble rouge (fig. 8 rt, page 6) au pôle positif de la batterie. ➤ Raccordez le câble noir (fig. 8 sw, page 6) au pôle négatif de la batterie.

Pour des raisons de sécurité, le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant). AVIS ! Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager les composants électro- niques des appareils. 12 V 24 V Tension d'arrêt 10,4 V 22,8 V Tension de remise en marche 11,7 V 24,2 VFR Installation et raccordement du réfrigérateur CD50, CRD50

Raccordement du réfrigérateur au courant alternatif (accessoire)

Vous pouvez raccorder les réfrigérateurs à une tension alternative de 110 – 240 Vw, si vous utilisez le redresseur de courant MPS35 (acces- soire). Le redresseur de courant MPS35 possède un raccordement prioritaire qui protège la batterie raccordée. Lorsque le courant secteur 110 – 240 Vw est branché, le redresseur passe automatiquement du fonctionnement batterie au fonctionnement secteur. Lorsque le courant secteur 110 – 240 Vw est coupé, le redresseur repasse automatiquement sur fonctionnement batterie. Le fonctionnement secteur via redresseur a toujours priorité sur le fonctionnement batterie. Procédez comme suit si vous raccordez le réfrigérateur à une tension alternative : ➤ Fixez le redresseur de courant à l'emplacement prévu à cet effet derrière le réfrigérateur comme le montre l'illustration (fig. 9, page 6). ➤ Protégez le circuit de courant alternatif par un fusible à action retardée (250 V/4 A) (fig. 9 3, page 6). ➤ Connectez le redresseur conformément à l'illustration fig. 0, page 7. ➤ Raccordez le réfrigérateur au redresseur de courant (fig. 0 2, page 7) : – câble rouge : pôle positif de la batterie – câble noir : pôle négatif de la batterie ➤ Introduisez la fiche dans la prise CA (fig. 0 1, page 7). DANGER ! Danger de mort ! Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau. Si vous raccordez votre réfrigérateur à bord d'un bateau à la tension alternative par l'intermédiaire d'une prise de quai, vous devez dans tous les cas brancher un disjoncteur différentiel entre le secteur de tension alternative et le réfrigérateur. Veuillez vous renseigner auprès d'un spécialiste.FR CD50, CRD50 Utilisation du réfrigérateur

8 Utilisation du réfrigérateur

8.1 Comment économiser de l'énergie ?

Choisissez un emplacement bien aéré et à l'abri du soleil. Laissez refroidir les aliments chauds avant de les déposer dans la glacière. Ne pas ouvrir la glacière plus souvent que nécessaire. Ne laissez pas la glacière ouverte plus longtemps que nécessaire. Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée. Evitez une température intérieure inutilement basse. Nettoyez régulièrement le condensateur pour enlever la poussière et les salissures. REMARQUE Avant de mettre en service votre nouveau réfrigérateur, vous devez, pour des raisons d’hygiène, le nettoyer à l’intérieur et à l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Nettoyage et entretien », page 66).FR Utilisation du réfrigérateur CD50, CRD50

8.2 Utilisation du réfrigérateur

Le réfrigérateur permet la conservation des aliments frais. De plus, vous pouvez conserver des aliments congelés dans le compartiment congélateur ou y congeler des aliments frais.

➤ Allumez le réfrigérateur en tournant le régulateur de température (fig. 2 1, page 3) vers la droite.

Réglage de la température Vous pouvez régler la température progressivement à l'aide du régulateur. ➤ Allumez le réfrigérateur en tournant le régulateur de température (fig. 2 1, page 3) vers la droite. Le thermostat intégré régule la température comme suit : 1 = puissance frigorifique minimum 7 = puissance frigorifique maximum

AVIS ! Il est interdit d'utiliser un appareil électrique à l’intérieur de la réfrigérateur. Les seules exceptions sont les appreils autorisés par le fabricant à cet effet. Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, les boissons et aliments liquides augmentent de volume. Les récipients en verre risquent alors de se casser. Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés. Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée. REMARQUE Après la mise en marche, le réfrigérateur a besoin d'environ 60 s avant que le compresseur ne se mette en marche. REMARQUE La puissance frigorifique peut être influencée par la température ambiante, la quantité des aliments à conserver, la fréquence de l'ouverture de la porte.FR CD50, CRD50 Utilisation du réfrigérateur

Conservation des aliments Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.

➤ Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments. ➤ Veuillez respecter les consignes suivantes pour la conservation : – Ne recongelez jamais un produit décongelé, consommez-le au plus vite. – Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un récipient à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent mieux. Retrait du tiroir réfrigéré ➤ Tirez le tiroir réfrigéré jusqu'en butée. ➤ Soulevez le rail de fixation pour supprimer la butée. ➤ Retirez le tiroir réfrigéré. Retrait du compartiment congélateur ➤ Ouvrez la trappe du compartiment congélateur et placez-la horizontale- ment. ➤ Retirez la chaîne de la fixation. ➤ Retirez la trappe en la tirant vers l'extérieur. Le fond du compartiment est retiré en même temps. AVIS ! Ne conservez pas d'aliments chauds dans le réfrigérateur. Ne placez pas de récipients en verre remplis de liquides dans le compartiment congélateur. REMARQUE Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des récipients hermétiques.FR Utilisation du réfrigérateur CD50, CRD50

Dégivrage du compartiment réfrigérateur L'appareil offre deux possibilités pour éliminer le givre apparu lors de son fonctionnement : évacuation directe vers l'extérieur : Retirez le bac de récupération (fig. 5 1, page 5). Raccordez un tuyau (fig. 6 2, page 5) sur l'orifice d'écoulement (fig. 6 1, page 5). rétention dans le bac de récupération : Videz le bac de récupération (fig. 5 1, page 5) quand nécessaire. Dégivrage du compartiment congélateur

Procédez de la manière suivante pour dégivrer le réfrigérateur : ➤ Retirez les aliments. ➤ Placez-les éventuellement dans un autre réfrigérateur pour qu'ils restent froids. ➤ Placez le régulateur de température (fig. 2 1, page 3) sur « 0 ». ➤ Laissez la porte ouverte. AVIS ! N'utilisez jamais d'outils mécaniques pour enlever les couches de glace ou pour détacher des objets pris dans le givre.FR CD50, CRD50 Utilisation du réfrigérateur

Le réfrigérateur dispose d'un mécanisme de verrouillage (fig. a 1, page 7) servant également de protection de transport. Les réglages suivants sont possibles : Lock (tourner la mollette à fond vers la droite) : Le tiroir est fermé et verrouillé. Pour ouvrir le tiroir, tirez la poignée vers le haut puis tirez le tiroir vers vous. Vent (tourner la mollette à fond vers la gauche) : Le tiroir est légèrement ouvert, mais bloqué. Utilisez cette position si vous devez éteindre l'appareil pour une durée prolongée.

8.4 Arrêt et mise hors service du réfrigérateur

Lorsque vous voulez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante : ➤ Tournez le régulateur de température (fig. 2 1, page 3) sur le niveau«0». ➤ Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant alternatif en la retirant du redresseur. ➤ Nettoyez le réfrigérateur (voir chapitre « Nettoyage et entretien », page 66). ➤ Tournez la mollette de verrouillage (fig. a 1, page 7) à fond vers la gauche (« Vent »). ➤ Fermez la porte jusqu'à ce qu'elle s'enclenche. ✓ La porte reste entrouverte et empêche ainsi que de mauvaises odeurs ne se forment. AVIS ! Ne réglez le mécanisme de verrouillage que lorsque le tiroir est ouvert. Un réglage effectué alors que le tiroir est fermé entraînera l'endommagement de l'appareil.FR Nettoyage et entretien CD50, CRD50

9 Nettoyage et entretien

➤ Nettoyez le réfrigérateur régulièrement et dès qu'il est sale, avec un chiffon humide. ➤ Veillez à ce que de l'eau ne goutte pas sur les joints. Ceci peut endommager l'électronique. ➤ Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé. AVERTISSEMENT ! Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à le mettre hors secteur. AVIS ! Risque d'endommagement ! Ne nettoyez jamais la glacière à l’eau courante et ne la plongez pas non plus dans l'eau. N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière. N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.FR CD50, CRD50 Garantie

10 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie : une copie de la facture avec la date d'achat, le motif de la réclamation ou une description du dysfonctionnement. 11 Recyclage

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. AVERTISSEMENT ! Risque d'enfermement pour les enfants ! Avant de mettre au rebut votre ancien réfrigérateur : démontez le tiroir. Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans.FR Guide de dépannage CD50, CRD50

12 Guide de dépannage Signification de la LED rouge (fig. 2 3, page 3) En cas de défaut de fonctionnement, la LED clignote plusieurs fois. Le nombre d'impulsions dépend du type de défaut. Chaque clignotement dure un quart de seconde. Chaque série d'impulsions est suivie d'une pause. La séquence correspondant au défaut est répétée toutes les quatre secondes. Température intérieure trop basse sur le niveau « 1 » du régulateur Nombre d'impulsions lumineuses Défaut Cause possible 1 Tension d’alimentation La tension d'alimentation se trouve en dehors de la plage réglée. 2 Surintensité du venti- lateur Le ventilateur exige de l'unité électronique une intensité de plus d'1 A. 3 Le moteur ne démarre pas Le rotor est coincé. La pression différentielle dans le système réfrigérant est trop élevée (> 5 bar). 4 Vitesse de rotation trop faible Un système de refroidissement subissant des charges trop élevées empêche le moteur de tour- ner au régime minimum requis de 1850 min

5 Surtempérature de l'unité électronique Si le système réfrigérant est trop sollicité ou atteint une température trop élevée, les composants électroniques chauffent trop. Dysfonctionnement Cause possible Solution Le compresseur fonc- tionne en permanence Thermostat défectueux Changer le thermostat Longue durée de fonctionnement du compresseur Grandes quantités de givre dans le compartiment congélateur –FR CD50, CRD50 Guide de dépannage

Le compresseur ne fonctionne pas (raccordement sur batterie) Dysfonctionnement Cause possible Solution

Borne = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique Rétablir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer le commutateur principal Le fusible supplémentaire de la ligne est grillé (s'il fait partie des compo- sants) Changer le fusible de la ligne

Borne ≤ U MARCHE Tension de batterie trop faible Charger la batterie Tentative de démarrage avec U Borne ≤ U ARRET Les câbles sont débranchés Mauvais contact (corrosion) Rétablir la connexion Capacité de batterie trop faible Changer la batterie Section du câble trop petite Changer le câble (fig. 7, page 5) Tentative de démarrage avec U Borne ≥ U MARCHE Température ambiante trop élevée – Ventilation et aération insuffisantes Déplacer l'appareil Le condensateur est sale Nettoyer le condensateur Interruption électrique dans le compresseur entre les broches Compresseur défectueux La réparation peut être effectuée uniquement par un service après-vente agréé.

Borne Tension entre la borne positive et la borne négative de l'électronique

MARCHE Tension de démarrage de l'électronique

ARRET Tension d'arrêt de l'électroniqueFR Guide de dépannage CD50, CRD50

Le compresseur ne fonctionne pas (raccordement sur tension alternative) Diminution de la puissance frigorifique, augmentation de la température intérieure Dysfonctionnement Cause possible Solution Pas de tension Interruption dans la ligne de raccorde- ment Rétablir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer le commutateur principal Le fusible supplémentaire de la ligne est grillé (s'il fait partie des compo- sants) Changer le fusible de la ligne Il y a une tension mais le compresseur ne fonc- tionne pas Température ambiante trop élevée – Ventilation et aération insuffisantes Déplacer l'appareil Le condensateur est sale Nettoyer le condensateur Interruption électrique dans le compresseur entre les broches Compresseur défectueux La réparation peut être effectuée uniquement par un service après-vente agréé. Dysfonctionnement Cause possible Solution Longue durée de fonc- tionnement/fonctionne- ment continu du compresseur Température ambiante trop élevée – Ventilation et aération insuffisantes Déplacer l'appareil Le condensateur est sale Nettoyer le condensateur Ventilateur défectueux Changer le ventilateur Le compresseur fonc- tionne rarement Batterie à plat Charger la batterieFR CD50, CRD50 Guide de dépannage

Bruits inhabituels Dysfonctionnement Cause possible Solution Fort ronflement Les mouvements d'un élément du cir- cuit de refroidissement sont bloqués (l'élément est coincé contre la paroi) Redresser l'élément avec précaution Corps étranger coincé entre l'unité de réfrigération et la paroi Retirer le corps étranger Le ventilateur fait du bruit –FR Caractéristiques techniques CD50, CRD50

13 Caractéristiques techniques CoolMatic CD50 CoolMatic CRD50 Tension de raccordement : 12 Vg/24 Vg Courant nominal : 5,7 A à 12 Vg 2,8 A à 24 Vg Puissance frigorifique : Compartiment réfrigérateur : Compartiment congélateur : +2 °C à +12 °C –15 °C à –7 °C Catégorie : Avec compartiment congélateur : Catégorie 5 (réfrigérateur avec compartiment deux étoiles) Compartiment congélateur retiré : Catégorie 1 (réfrigérateur avec un ou plusieurs comparti- ments de rangement) Consommation électrique : 31,2 Ah/24h Capacité utile : dont compartiment congélateur : 46,7 l 9 l 46,7 l

Classe climatique : ST Température ambiante : +16 °C à +38 °C Humidité : 90 % maximum Angle de gîte permanent : 30° maximum Emissions sonores : 46 dBA Dimensions : fig. b, page 7 Poids : 19 kg Frigorigène R134a : 55 g Contrôle/certificats :ES CD50, CRD50
