INSTRUKCJA OBSŁUGI CoolMatic CD 50 WAECO

Instrukcja montażu i obsługi

CS 289 Lednička

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

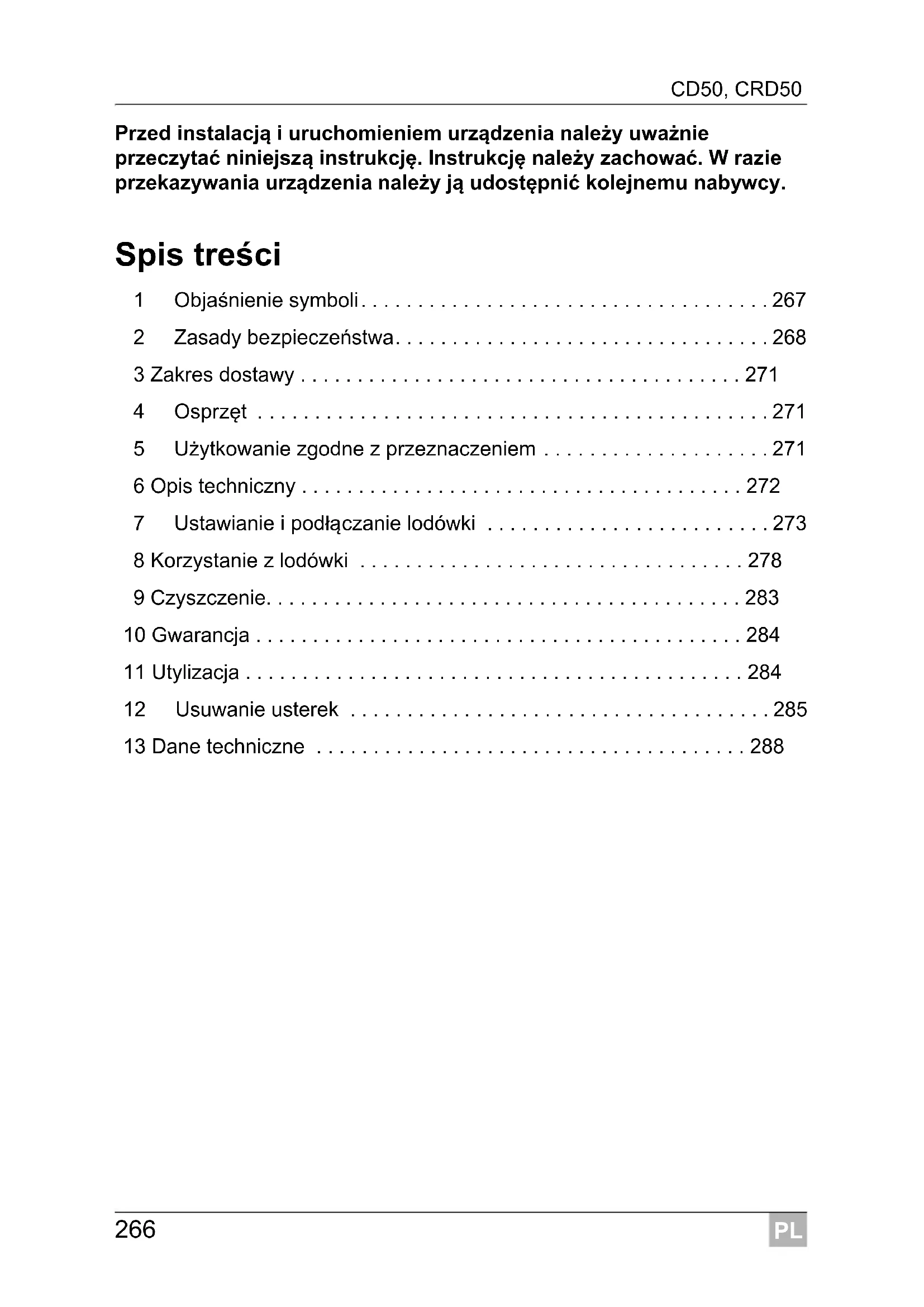

Spis treści

1 Objaśnienie symboli....267
2 Zasady bezpieczeństwa....268
3 Zakres dostawy 271
4 Osprzęt 271
5 Użytkowanie zgodne z przeznaczeniem .....271
6 Opis techniczny 272
7 Ustawianie i podłączanie lodówki .....273
8 Korzystanie z lodówki 278
9 Czyszczenie....283
10 Gwarancja 284
11 Utylizacja 284
12 Usuwanie usterek 285
13 Dane techniczne 288

1 O b j a śnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała.

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

▶ Obsługa: Ten symbol wskazuje, że użytkownik musi podjąć jakieś działanie. Wymagane działania zostały opisane krok po kroku.
√ Ten symbol opisuje wynik działania.

Rys. 1 5, strona 3: Ten odnośnik wskazuje element na rysunku, w tym przypadku „Pozycję 5 na rysunku 1 na stronie 3”.

2 Zasady bezpieczeństwa

Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania
• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciążeniami elektrycznymi
• zmianami dokonanymi w produkcie bez wyrażnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

2.1 Ogólne bezpieczeństwo

NIEBEZPIECZEŃSTWO!

- W łodziach: W przypadku zasilania sieciowego należy bezwzględnie pamiętać o zabezpieczeniu zasilania za pomocą bezpiecznika różnicowoprądowego.

OSTRZEŻENIE!

• Wykonanie instalacji w wilgotnych pomieszczeniach należy zlecać wyłącznie specjalistom.
• Nie wolno uruchamiać urządzenia, jeśli ma ono widoczne uszkodzenia.
• Gdy przewód przyłączeniowy ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne nie-bezpieczeństwo.
• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie jedynie pod nadzorem innej osoby bądź uzyskania od niej informacji dotyczących bezpiecznego użytkowania i wynikających z tego zagrożeń.
• Nie mogą one również czyścić i konserwować go bez nadzoru.
• Dopilnować, by dzieci nie bawiły się urządzeniem.
• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.

- W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

OSTROŻNIE!

• Niebezpieczeństwo zgniecenia! Nie dotykać zawiasu.
• Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach.

UWAGA!

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania.
• Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za przewód przyłączeniowy.
• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
• Ta lodówka nie nadaje się do przechowywania substancji drażniących lub zawierających rozpuszczalniki.
• Otwór odpływowy zawsze utrzymywać w czystym stanie.
• W żadnym wypadku nie otwierać obiegu chłodzenia.
• Nigdy nie transportować urządzenia w pozycji poziomej, aby nie doszło do wycieku oleju z kompresora.
• Podczas transportowania uważać, aby nie uszkodzić obiegu chłodzenia. Czynnik chłodzący w obiegu chłodzenia jest łatwopalny.

W razie uszkodzenia obiegu chłodzenia:

- U n i k a ć otwartego ognia i iskier.

– Dobrze wietrzyć pomieszczenie.

- Urządzenie należy ustawić w suchym miejscu, zabezpieczonym przed zachlapaniem.

2.2

Bezpieczeństwo podczas eksploatacji urządzenia

NIEBEZPIECZEŃSTWO!

- Nigdy nie chwytać gołymi rękami nieosłoniętych przewodów. Dotyczy to przede wszystkim zasilania z sieci prądu przemiennego.

OSTROŻNIE!

• Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.
• Po podłączeniu urządzenia do akumulatora upewnić się, czy artykuły spożywcze nie mają kontaktu z elektrolitem.

UWAGA!

• Wewnątrz lodówki nie można używać żadnych urządzeń elektrycznych za wyjątkiem urządzeń zalecanych przez producenta.
• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).

- Niebezpieczeństwo przegrzania!

Należy pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzane. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

- Należy uważać, aby nie zakrywać otworów wentylacyjnych.

- Nie należy wypełniać wewnętrznego pojemnika cieczami lub lodem.

- Nigdy nie należy zanurzać urządzenia w wodzie.

- Należy chronić urządzenie i przewody przed gorącem i wilgocią.

- Zwracać uwagę, aby produkty spożywcze nie dotykały ścian komory chłodniczej.

3 Zakres dostawy

Ilość Nazwa

1 Lodówka
1 Instrukcja obsługi

4 O s p r z et

Nazwa Nr art.

Zasilacz MPS35 9103555825

5 U żytkowanie zgodne z przeznacze- niem

Lodówka nadaje się do chłodzenia i mrożenia artykułów spożywczych.

UWAGA!

Jeśli urządzenie ma być wykorzystywane do chłodzenia leków, należy upewnić się, czy jego wydajność chłodzenia odpowiada wymogom dotyczącym danego leku.

Optymalna moc chłodzenia jest zagwarantowana w temperaturze otoczenia od +16 °C do +38 °C i przy wilgotności powietrza maksymalnie 90 %.

6 Opis techniczny

WAECO CoolMatic CD50 (nr kat. 444270023) i CRD50 (nr kat. 9105304081) mogą schładzać produkty i utrzymywać je w chłodzie. Produkty w zamrażalniku są mrożone.

Szufladę chłodzącą można wyciągać za uchwyt, a w celu jej umycia całkowicie wyciągnąć z komory chłodniczej. Uchwyt dystansowy zabezpiecza butelki lub opakowania na napoje przed przewróceniem podczas wyciągania.

Zamrażalnik jest wyciągalny. Dzięki temu w razie potrzeby można powiększyć komorę chłodniczą.

Wszystkie materiały, z których wykonano lodówkę, są bezpieczne dla artykułów spożywczych. Obieg chłodzenia jest bezobsługowy.

Urządzenie nadaje się do użytku przy zastosowaniu źródła prądu o stałym napięciu wynoszącym 12 V lub 24 V (np. w przyczepach typu mobile home, w przyczepach kempingowych lub na łodziach).

Dzięki prostownikowi (osprzęt) lodówki o napięciu 12 lub 24 V można podłączyć do sieci prądu przemiennego:

- Prostownik MPS35: Do zastosowania w przypadku sieci o napięciu 110–240 V

Podczas stosowania lodówki na łodziach przechył ciągły może wynosić maksymalnie 30°.

Za pomocą termostatu można ustawić bezstopniowo żądaną temperaturę.

6.1 Przegląd urządzenia

Nr na rys. 1, strona 3	Objaśnienie
1	Z	a	m	r	a	żalnik (wyjm
2	Szuflada chłodząca (wyjmowalna)
3	Dźwignia mocująca szufladę chłodzącą

6.2 Elementy obsługi

Nr na rys. 2, strona 3	Objaśnienie
1 Regulator temperatury
2 zielona dioda LED (tryb pracy)
3 czerwona dioda LED (błąd)
4	O świetlenie wewnętrzne

7 Ustawianie i podłączanie lodówki

UWAGA! Wskazówki bezpieczeństwa dotyczące instalacji na łodziach

Podczas instalacji na łodziach należy przestrzegać następujących wskazówek:

• Maksymalny dozwolony przechył wynosi 30°. Podczas ustawiania lodówki należy pamiętać więc o odpowiednim jej zabezpieczeniu. W razie wątpliwości dotyczących instalacji konieczny jest kontakt ze specjalistyczną firmą.
• Ustawić lodówkę tak, aby możliwy był swobodny odpływ ogrzanego powietrza (do góry albo na boki rys. 3, strona 4).
• Urządzenie przewidziano do użytku w temperaturze otoczenia od +16 °C do +38 °C.
• W przypadku zasilania sieciowego należy bezwzględnie zadbać o zabezpieczenie bezpiecznikiem różnicowoprądowym!

7.1 Ustawienie lodówki

UWAGA!

• Aby uniknąć potencjalnych zagrożeń, urządzenie należy zamocować zgodnie z opisem zawartym w instrukcji obsługi.
• Nie zakrywać otworów w obudowie (np. otworów wentylacyjnych) lub w strukturze montażowej.
• Lodówka nadaje się do zainstalowania wyłącznie we wnęce. Po montażu dostęp powinien być możliwy wyłącznie od przodu urządzenia.
• Podczas gwałtownego hamowania na urządzenie chłodnicze oddziałują wysokie siły w kierunku jazdy. Aby zapobiec uszkodzeniom urządzenia chłodniczego i wnętrza pojazdu, nie należy instalować urządzenia chłodniczego przodem do kierunku jazdy.

Urządzenie przewidziano do użytku w temperaturze otoczenia od +16 °C do +38 °C. W trybie pracy ciągłej wilgotność powietrza nie może przekroczyć 90 %.

Lodówkę należy ustawić w suchym, zabezpieczonym miejscu. Unikać ustawiania urządzenia obok źródeł ciepła, takich jak instalacje grzewcze, piece gazowe, przewody wody ciepłej itd.

Ustawić lodówkę tak, aby ogrzane powietrze rozchodziło się w odpowiednim stopniu (albo do góry albo na boki). Należy więc zapewnić wystarczającą wentylację (rys. 3, strona 4).

Nr na rys. 3, strona 4	Objaśnienie
1	zimne powietrze dopływające
2	c i e płe powietrze powrotne
3 Kondensator
4	odstęp powyżej, jeśli do góry lub do boku nie może prze-mieszczać się wystarczająca ilość powietrza powrotnego

Kondensat powstający w zwykłym trybie pracy lodówki może być odprowadzany dwoma odpływami. Urządzenie jest dostarczane z zamkniętymi odpływami Oba odpływy znajdują się na tylnej lub spodniej ściance urządzenia (rys. 4, strona 4).

▶ Wybrać odpływ kondensatu odpowiedni dla danego miejsca montażu i usunąć z niego pokrywę.

Wbić ostry przedmiot (np. wkrętak) do odpływu na głębokość ok. 25 do 30 mm w celu otwarcia urządzenia od wewnątrz.
▶ Usuń rynienkę odpływową (rys. 5 1, strona 5).
▶ Podłącz wąż (rys. 6 2, strona 5) do króćca wylotowego (rys. 6 1, strona 5).

7.2 Podłączanie lodówki

Podłączyć lodówkę do źródła prądu stałego.

Lodówkę można eksploatować przy napięciu stałym wynoszącym 12 V lub 24 V.

UWAGA!

Aby uniknąć strat napięcia i mocy, należy zastosować moźliwie krótki i nieprzerwany kabel.

Ponadto należy unikać korzystania z dodatkowych przełączników, wtyczek i puszek rozgałęźnych.

Średnicę kabla określa się w zależności od jego długości zgodnie z rys. 7, strona 5.

Legenda do rys. 7, strona 5

Oś współrzędnych	Znaczenie		Jednostka
I	D	ługość kabla m
∅ Średnica kabla mm

UWAGA!

Należy pamiętać o właściwym położeniu biegunów.

Przed uruchomieniem urządzenia sprawdzić, czy wartości napięcia roboczego i napięcia akumulatora są takie same (zob. tabliczka znamionowa).
Podłączyć lodówkę - w miarę możliwości bezpośrednio do bieguna akumulatora lub - do gniazda DC o napięciu 12 V lub 24 V.

Zabezpieczyć przewód plus do prądu o natężeniu 15 A (przy 12 V) lub 7,5 A (przy 24 V) (rys. 8 1, strona 6).

▶ Połączyć czerwony kabel (rys. 8 rt, strona 6) z biegunem dodatnim akumulatora.

▶ Połączyć czarny kabel (rys. 8 sw, strona 6) z biegunem ujemnym akumulatora.

UWAGA!

Przed ładowaniem akumulatora za pomocą ładowarki odłączyć od niego urządzenie lub inne odbiorniki prądu.

Przepięcia mogą uszkodzić elektronikę urządzeń.

Lodówkę wyposażono w zabezpieczenie chroniące przed nieprawidłowym połączeniem biegunów przy podłączeniu akumulatora oraz przed zwarciem. Jeśli napięcie jest niewystarczające, w celu ochrony akumulatora lodówka wyłącza się automatycznie (zob. poniższa tabela).

	12 V 24 V
Napięcie wyłączenia	10,4 V	22,8 V
Napięcie ponownego włączenia	11,7 V	24,2 V

Podłączanie lodówki do prądu zmiennego (osprzęt)

NIEBEZPIECZEŃSTWO! Zagrożenie życia!

• Nie wolno manipulować wtyczkami i wyłącznikami wilgotnymi rękami lub stojąc na mokrej powierzchni.
• W przypadku korzystania z lodówki na łodzi przy zastosowaniu przyłącza lądowego do sieci napięcia przemiennego konieczne jest włączenie bezpiecznika różnicowoprądowego pomiędzy lodówką a tą siecią.
  Wówczas należy skorzystać z porady specjalisty.

Te lodówki można podłączać do napięcia przemiennego 110 – 240 V\~ przy zastosowaniu prostownika MPS35 (Osprzęt).

Prostownik MPS35 posiada układ wyboru priorytetu zasilania sieciowego, który chroni podłączony akumulator. Po podłączeniu do sieci 110 – 240 V\~prostownik dokonuje automatycznego przełączenia z trybu akumulatorowego na tryb sieciowy,

natiomiast w przypadku odłączenia od sieci 110 – 240 V\~ następuje powrót do trybu akumulatorowego. Tryb sieciowy realizowany za pomocą prostownika sieciowego zawsze ma priorytet nad trybem bateryjnym.

Podczas podłączania lodówki do napięcia przemiennego należy postępować w następujący sposób:

Przymocować prostownik, jak przedstawiono, do odpowiedniego miejsca z tyłu przy lodówce (rys. 9, strona 6).
Zabezpieczyć obwód prądu przemiennego za pomocą bezpiecznika zwłocznego (250 V/4 A) (rys. 9 3, strona 6).
▶ Podłączyć prostownik zgodnie z rys. 10, strona 7.
▶ Podłączyć lodówkę do prostownika (rys. 10 2, strona 7):
– Czerwony kabel: Biegun dodatni akumulatora
– Czarny kabel: Biegun ujemny akumulatora
▶Wł ożyć wtyczkę do gniazda AC (rys. 10 1, strona 7).

8 Korzystanie z lodówki

WSKAZÓWKA

Przed pierwszym użyciem lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 283).

8.1 Rady dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
• Nie otwieraj lodówki częściej niż jest to konieczne.
• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
• Odszronić lodówkę zaraz po wytworzeniu się warstwy lodu.
• Unikać zbyt niskiej temperatury wewnętrznej.
• Regularnie oczyszczać kondensator z kurzu i innych nieczystości.

8.2 Korzystanie z lodówki

Lodówka umożliwia konserwowanie świeżych artykułów spożywczych. Ponadto umieszczony w niej zamrażalnik daje możliwość konserwacji i mrożenia świeżej żywności.

UWAGA!

• Do lodówki nie można wkładać żadnych urządzeń elektrycznych. Wyjątek stanowią urządzenia dopuszczane przez producenta.
• Należy uważać, by nie ochładzać nadmiernie napojów lub potraw w szklanych pojemnikach.
  Podczas zamrażania napoje i płynne potrawy zwiększają swoją objętość. Może to spowodować uszkodzenie szklanych pojemników.
• Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach.
• Należy uważać, aby w lodówce znajdowały się tylko przedmioty lub produkty, które mogą być chłodzone do wybranej temperatury.

▶ Lodówkę należy włączyć, przekręcając regulator temperatury (rys. 2 1, strona 3) w prawo.

WSKAZÓWKA

Po włączeniu lodówka potrzebuje ok. 60 s do uruchomienia kompresora.

Ustawianie temperatury

Temperaturę można ustawić bezstopniowo za pomocą regulatora temperatury.

▶ Lodówkę należy włączyć, przekręcając regulator temperatury (rys. 2 1, strona 3) w prawo.

Zintegrowany termostat reguluje temperaturę w następujący sposób:

● 1 = najniższa wydajność chłodzenia
- 7 = najwyższa wydajność chłodzenia

WSKAZÓWKA

Na wydajność chłodzenia wpływa

● temperatura otoczenia,
- ilość konserwowanych artykułów spożywczych,
- częstotliwość otwierania drzwi.

Konserwowanie artykułów spożywczych

W komorze chłodzącej można konserwować artykuły spożywcze. Czas konserwacji zwykle jest podany na opakowaniu.

UWAGA!

Nie wolno konserwować w komorze chłodzącej ciepłych artykułów spożywczych.

Nie należy wstawiać do zamrażarki szklanych pojemników z p łynami.

WSKAZÓWKA

Artykuły spożywcze łatwo wchłaniające zapach i smak oraz płyny i produkty o dużej zawartości alkoholu należy przechowywać w szczelnych pojemnikach.

Konieczne jest uwzględnianie informacji o temperaturach i terminach przydatności umieszczonych na opakowaniach.
Podczas konserwacji należy stosować się do następujących wskazówek:
– Nie zamrażać produktów, które są rozmrażane lub rozmrożone; spożyć je jak najszybciej.
- Zawijać artykuły spożywcze w folię aluminiową lub polietylenową i zamykać w pojemniki z pokrywą. Pozwoli to lepiej zakonserwować aromat, wygląd i świeżość artykułów.

Wyjmowanie szuflady chłodzącej

▶ Wyciągnij szufladę chłodzącą do oporu.
Naciśnij dźwignię mocującą do góry, aby zwolnić opór.
▶Wyciągnij szufladę chłodzącą.

Wyjmowanie zamrażalnika

▶ Otwórz klapę zamrażalnika i ustaw ją poziomo.
▶ Poluzuj łańcuch od mocowania.
Pociągnij klapę w kierunku na zewnątrz. Spowoduje to wyciągnięcie półki.

Odszranianie komory chłodzącej

Istnieją dwie możliwości usuwania kondensatu powstałego podczas pracy lodówki:

• bezpośrednie odprowadzanie na zewnątrz:
  Usuń rynienkę odpływową (rys. 5 1, strona 5).
  Podłącz wąż (rys. 6 2, strona 5) do króćca wylotowego (rys. 6 1, strona 5).
• zbieranie na rynience odpływowej:
  W razie potrzeby opróżnij rynienkę odpływową (rys. 5 1, strona 5).

Odszranianie zamrażalnika

UWAGA!

Do usuwania warstw lodu i do oddzielania mocno zamrożonych artykułów od powierzchni zamrażarki nie wolno używać mechanicznych narzędzi.

Aby odszronić lodówkę, należy postępować w następujący sposób:

▶ Wyjąć chłodzone artykuły.
Włożyć je do innej lodówki, tak aby pozostały zimne.
▶ Ustawić regulator temperatury (rys. 2 1, strona 3) na „0”.
▶Otworzyć drzwi.

8.3 Zwalnianie blokady

UWAGA!

Mechanizm blokujący należy regulować tylko przy otwartej szufladzie. Regulacja przy zamkniętej szufladzie powoduje uszkodzenie urządzenia.

Lodówka ma mechanizm blokujący (rys. 11 1, strona 7), który pełni funkcję zabezpieczenia transportowego. Możliwe są następujące ustawienia:

• Lock (przekręcać koło w prawo do momentu uzyskania oporu): Szuflada zostaje zamknięta i zabezpieczona.
  Aby ją otworzyć, należy pociągnąć uchwyt do góry, a następnie wyciągnąć szufladę
• Vent (przekręcić koło w lewo do uzyskania oporu): Szuflada zostanie lekko otwarta, ale unieruchomiona.
  Pozycję tę stosuje się w przypadku wyłączenia urządzenia na dłuższy czas.

8.4 Wyłączyć lodówkę.

W przypadku wyłączenia lodówki na dłuższy czas należy postępować w następujący sposób:

▶ Ustawić regulator temperatury (rys. 2 1, strona 3) na „0”.
▶ Odłączyć przewód przyłączeniowy od akumulatora lub wyciągnąć wtyczkę przewodu prądu przemiennego z prostownika.
▶ Oczyscić lodówkę (zob. rozdz. „Czyszczenie” na stronie 283).
Przekręcić koło blokujące (rys. 11 1, strona 7) do momentu uzyskania oporu w lewo („Vent“).
Zamykać drzwi do momentu ich zatrzaśnięcia.
√ Drzwi pozostają otwarte, co zapobiega wytwarzaniu się zapachów.

9 Czyszczenie

OSTRZEŻENIE!

Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Lodówki przenośnej nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.
• Nie używać twardych lub ostrych narzędzi w celu przyspieszenia procesu odszraniania.

Czyścić lodówkę regularnie wilgotną ściereczką, kiedy tylko pojawią się zabrudzenia.
Uważać, aby woda nie dostała się do uszczelek. Może to spowodować uszkodzenie elektroniki.
▶ Po wyczyszczeniu wytrzeć lodówkę do sucha ściereczką.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

OSTRZEŻENIE! Uwaga na dzieci!

Przed utylizacją zużytej lodówki:

• Zdemontować szufladę.
• Pozostawić półki w lodówce w taki sposób, aby dzieci nie mogły się po nich wspinać.

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Usuwanie usterek

Znaczenie czerwonej diody LED (rys. 2 3, strona 3)

W przypadku wystąpienia błędów w pracy lodówki dioda LED zaświeca się kilkakrotnie. Liczba impulsów zależy od rodzaju błędu.

Dioda zaświeca się każdorazowo na jedną czwartą sekundy. Po serii impulsów następuje przerwa. Sekwencja sygnalizująca błąd jest powtarzana co cztery sekundy.

Liczba impulsów świetlnych	Usterka Możliwa przyczyna
1	Napięcie zasilające	Napięcie zasilające znajduje się poza ustawionym zakresem.
2	Prąd przetężeniowy wentylatora	Wentylator obciąża jednostkę elektroniki natężeniem wynoszącym ponad 1 A.
3 Silnik nie uruchamia się Wirnik jest mocno osadzony. Różnica ciśnień w systemie chłodzenia jest za wysoka (> 5 barów).
4	Za mała liczba obrotów	Przy zbyt mocno obciążonym systemie chłodzenia nie jest możliwe utrzymanie minimalnej liczby obrotów silnika wynoszącej 1 850 min ^-1 .
5 Nadwyżka temperatury w jednostce elektroniki		Przy zbyt mocno obciążonym systemie chłodzenia lub zbyt wysokiej temperatu-rze temperatura elektroniki jest zbyt wysoka.

Za niska temperatura wewnętrzna w położeniu regulatora „1”.

Usterka	Możliwa przyczyna	Rozwiązanie
Kompresor pracuje bez przerwy	Uszkodzony termostat Wymiana termo statu
Kompresor pracuje przez długi czas	W zamrażalniku zamrożono większą partię artykułów	-

Kompresor nie pracuje (podłączenie akumulatora)

Usterka	Możliwa przyczyna	Rozwiązanie
U_ZA = 0 V Przerwanie w przewodzie przyłączeniowym akumulator – elektronika		Wykonanie połączenia
		Uszkodzony wyłącznik główny (jeśli istnieje)
		Przepalone dodatkowe zabezpieczenie przewodu (jeśli istnieje)
U_ZA ≤ U_WŁ	Za niskie napięcie w akumulatorze	Ładowanie akumulatora
Próba uruchomienia U_ZA ≤ U_WYL	Luźne połączenie kablowe Zły zestyk (korozja)	Wykonanie połączenia
	Za mała pojemność akumulatora	Wymiana akumulatora
	Za mała średnica kabla	Wymiana kabla (rys. 7, strona 5)
Próba uruchomienia z U_ZA ≥ U_WŁ	Za wysoka temperatura otoczenia –
	Niewystarczająca wentylacja Przestawienie lodówki
	Zabrudzony kondensator Czyszczenie kondensatora
Przerwany obwód elektryczny pomiędzy sty-kami w kompresorze	Uszkodzony kompresor	Naprawę może wykonać tylko autoryzowany serwis.

U_ZA Napięcie pomiędzy zaciskiem plus a zaciskiem minus w układach elektrycznych

U_WŁ Napięcie włączenia w układach elektrycznych

U_WYL Napięcie wyłączenia w układach elektrycznych

Kompresor nie pracuje (podłączenie do napięcia zmiennego)

Usterka	Możliwa przyczyna	Rozwiązanie
Brak napięcia	Przerwanie w przewodzie przyłączeniowym	Wykonanie połączenia
	Uszkodzony wyłącznik główny (jeśli istnieje)	Wymiana wyłącznika głównego
	Przepalone dodatkowe zabezpieczenie przewodu (jeśli istnieje)	Wymiana zabezpieczenia przewodu
Napięcie jest odpowiednie, jednakże kompresor nie pracuje	Za wysoka temperatura otoczenia –
	Niewystarczająca wentylacja Przestawienie lodówki
	Zabrudzony kondensator Czyszczenie kondensatora
Przerwany obwód elektryczny pomiędzy stykami w kompresorze	Uszkodzony kompresor	Naprawę może wykonać tylko autoryzowany serwis.

Wydajność chłodzenia maleje, temperatura wewnętrzna rośnie

Usterka	Możliwa przyczyna	Rozwiązanie
Kompresor pracuje za długo/bez przerwy	Za wysoka temperatura otoczenia –
	Niewystarczająca wentylacja Przestawienie lodówki
	Zabrudzony kondensator Czyszczenie kondensatora
	Uszkodzony wentylator Wymiana wentylatora
Kompresor pracuje rzadko	Rozładowany akumulator	Ładowanie akumulatora

Niestandardowe szumy

Usterka	Możliwa przyczyna	Rozwiązanie
Głośny przydźwięk	Element konstrukcyjny obiegu chłodzenia nie może wykonywać swobodnie ruchu drgającego (przylega do ścianki)	Odgięcie elementu konstrukcyjnego przy zachowaniu ostrożności
	Zakleszczone ciało obce pomiędzy lodówką a ścianą	Usunięcie ciała obcego
	Szum wentylatora –

13 Dane techniczne

	CoolMatic CD50 CoolMatic CRD50
Zasilanie:	12 V---/24 V---
Prąd znamionowy:	5,7 A przy 12 V---2,8 A przy 24 V---
Zakres temperatury chłodzenia:Komora chłodząca:Zamrażalnik:	+2 °C do +12 °C-15 °C do -7 °C
Kategoria: Z zamrażalnikiem: Kategoria 5(lodówka z półką o dwóch gwiazdkach)Zamrażalnik wyciągnięty: Kategoria 1(lodówka z jedną lub kilkoma półkami do przechowywania)
Zużycie energii: 31,2 Ah/24 h
Pojemność użytkowa:w tym zamrażalnik:	46,7 l9 l	46,7 l6 l
Klasa klimatyczna: ST
Temperatura otoczenia: od +16 °C do +38 °C
Wilgotność powietrza: maks. 90 %
Przechył ciągły:	maks. 30°
Emisja hałasu: 46 dBA
Wymiary:	rys. 12, strona 7
Waga:	19 kg
Czynnik chłodzący R134a:	55 g
Kontrola/certyfikaty:
