MANUAL DE UTILIZADOR CoolMatic CD 50 WAECO

Instruções de montagem e manual de instruções

RU 242 Холодильник

Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 221
2 Indicações de segurança 222
3 Material fornecido 225
4 Acessórios....225
5 Utilização adequada 225
6 Descrição técnica....226
7 Instalar e ligar o frigorífico 227
8 Utilizar o frigorífico 231
9 Limpeza e manutenção .... 236
10 Garantia 237
11 Eliminação .... 237
12 Eliminar falhas 238
13 Dados técnicos .....241

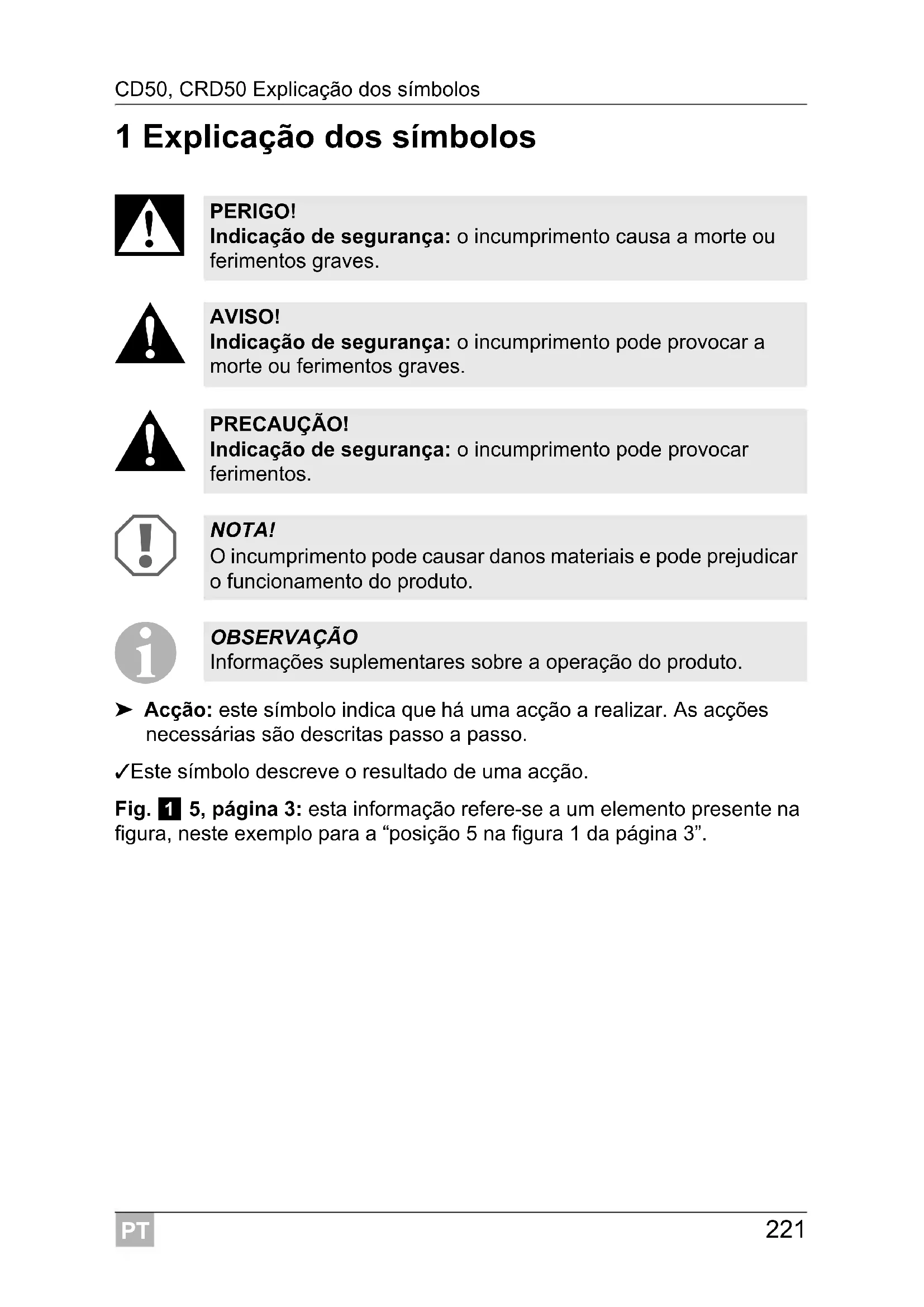

1 Explicação dos símbolos

PERIGO!

Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

NOTA!

O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√ Este símbolo descreve o resultado de uma acção.

Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.

2 Indicações de segurança

O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão
• Danos no produto resultantes de influências mecânicas e sobretensões
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no manual de instruções

2.1 Segurança geral

PERIGO!

- Em barcos: em caso de funcionamento com rede elétrica, certifique-se de que a sua alimentação de corrente está protegida por um corta-circuito em caso de falha na terra.

AVISO!

• As instalações em locais húmidos apenas devem ser realizadas por um técnico especializado.
• Quando o aparelho apresentar danos visíveis, não deve ser colocado em funcionamento.
• Se o cabo de conexão deste aparelho se danificar, o mesmo tem de ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
• As reparações neste aparelho apenas devem ser realizadas por técnicos devidamente qualificados. As reparações inadequadas podem levar a perigos graves.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e compreendam os perigos dele resultantes.
• A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
• As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

• Guarde e utilize o aparelho fora do alcance de crianças com idade inferior a 8 anos.
• Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.

PRECAUÇÃO!

• Perigo de esmagamento! Não toque na dobradiça.
• Os géneros alimentícios devem ser armazenados exclusivamente nas embalagens originais ou em recipientes adequados.

NOTA!

• Compare a indicação de tensão que consta na placa de características com a alimentação de energia existente.
• Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
• Se o aparelho de refrigeração estiver ligado à tomada DC: Desligue o seu aparelho de refrigeração e outros consumidores da bateria antes de ligar um carregador rápido.
• Se o aparelho de refrigeração estiver ligado à tomada DC: Corte a conexão ou desligue o aparelho de refrigeração se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
• O aparelho de refrigeração não é adequado para o armazenamento de substâncias corrosivas ou que contenham solventes.
• Mantenha a abertura do escoamento sempre limpa.
• Não abra, em caso algum, o circuito de refrigeração.
• Nunca transporte o aparelho em posição horizontal, para que não possa sair óleo do compressor.
• Durante o transporte, tenha atenção para não danificar o circuito de refrigeração. O líquido refrigerante no circuito de refrigeração é facilmente inflamável.
  Em caso de um dano do circuito de refrigeração<:
  – Evite chamas abertas ou faíscas causadoras de incêndio.
• Ventile bem o espaço.
• Coloque o aparelho num local seco e protegido contra salpicos.

2.2 Segurança durante o funcionamento do aparelho

PERIGO!

- Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alterna.

PRECAUÇÃO!

• Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
• Se ligar o aparelho a uma bateria, certifique-se de que não entram géneros alimentícios em contacto com os ácidos da bateria.

NOTA!

• Não utilize aparelhos elétricos dentro do aparelho de refrigeração, exceto se estes aparelhos forem recomendados par isso pelo fabricante.
• Não coloque o aparelho na proximidade de chamas vivas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
• Perigo de sobreaquecimento!

Tenha sempre atenção para que o calor gerado durante o funcionamento seja dissipado adequadamente. Certifique-se de que o aparelho está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular livremente.

• Tenha atenção para que as aberturas de ventilação não fiquem obstruídas.
• Não verta líquidos ou gelo para dentro do recipiente interior.
• Nunca mergulhe o aparelho em água.
  ● Proteja o aparelho e os cabos do calor e da humidade.
• Tenha atenção para que as refeições não entrem contacto com nenhuma parede do espaço de refrigeração.

1 Frigorífico
1 Manual de instruções

4 Acessórios

Designação N.º art.

Adaptador de rede MPS35 9103555825

5 Utilização adequada

O frigorífico é adequado para refrigerar e congelar géneros alimentícios.

NOTA!

Caso pretenda refrigerar medicamentos, por favor, verifique se a capacidade de refrigeração do aparelho corresponde aos requisitos do respectivo fármaco.

É assegurada uma potência de refrigeração ideal com temperaturas ambiente entre +16 °C e +38 °C, assim como uma humidade do ar máxima de 90 %.

6 Descrição técnica

Os WAECO CoolMatic CD50 (n.° art. 444270023) e CRD50

(n.º art. 9105304081) podem refrigerar e manter refrigerados produtos. No compartimento do congelador podem ser congelados produtos.

A gaveta de refrigeração pode ser puxada pela pega e, para efeitos de limpeza, completamente retirada do espaço de refrigeração. Os suportes de distância protegem garrafas ou embalagens de bebidas de cair ao serem puxadas.

O compartimento do congelador é removível. Desta forma, o espaço de refrigeração pode ser aumentado, em caso de necessidade.

Todos os materiais utilizados no frigorífico são inofensivos para os géneros alimentícios. O circuito de refrigeração não necessita de manutenção.

O aparelho é adequado para utilização numa tensão contínua de 12 V ou 24 V, (p.ex. em caravanas, auto-caravanas ou em barcos).

Com um comutador (acessório) as geleiras de 12 ou 24 V-podem ser operadas com uma rede de corrente alternada.

- Comutador MPS35: para utilização numa rede de 110 – 240 V.

Na utilização em barcos, o frigorífico permite ser instalado com uma inclinação de 30°.

A temperatura desejada pode ser regulada de forma contínua através de um termóstato.

6.1 Vista geral do aparelho

N.° nafig. 1, Explicaçãopágina 3

1 Compartimento do congelador (removível)

2 Gaveta de refrigeração (removível)

3 Alavanca de fixação para a gaveta de refrigeração

6.2 Elementos de comando

N.° na

fig. 2,

Explicação

página 3

1 Regulador de temperatura
2 LED verde (funcionamento)
3 LED vermelho (erro)
4 Iluminação interior

7 Instalar e ligar o frigorífico

NOTA! Indicações de segurança para instalação em barcos

Por favor preste atenção às seguintes indicações, especialmente no caso de instalação em barcos:

• O aparelho está concebido para uma inclinação de até 30°. Ao proceder à instalação do frigorífico, preste atenção para que o aparelho assegure estas condicionantes. Em caso de dúvidas acerca da instalação contacte um estabelecimento especializado.
• Instale o frigorífico de forma a que o ar aquecido possa sair adequadamente (para cima ou para os lados, fig. 3, página 4).
• O aparelho foi concebido para temperaturas ambiente entre +16 °C e +38 °C.
• Em caso de funcionamento com rede elétrica, certifique-se de que a sua alimentação de corrente está protegida por um disjuntor diferencial!

7.1 Instalar o frigorífico

NOTA!

• Fixe o aparelho como descrito no manual de instruções, afim de evitar perigos.
• Mantenha as aberturas (ranhuras de ventilação, etc.) da caixa ou da estrutura de encaixe livres de objetos.
• A geleira está exclusivamente adequada para instalação num nicho embutido. Após a instalação apenas a parte frontal do aparelho deve estar de acesso livre.
• Numa travagem brusca são exercidas forças fortes no sentido de andamento. Para evitar danos no aparelho de refrigeração e no habitáculo do veículo, o aparelho de refrigeração não deve ser instalado na parte dianteira, quando considerado no sentido de andamento.

O aparelho foi concebido para temperaturas ambiente entre +16 °C e +38 °C. Em operação contínua, a humidade do ar não deve exceder os 90 %.

Instale o aparelho de refrigeração num lugar seco e protegido. Evite a instalação junto a fontes de calor como aquecimentos, fogões a gás, canalizações de água quente, etc.

Instale a geleira de forma a que o ar aquecido possa sair adequadamente (para cima ou para os lados). Assegure portanto uma ventilação suficiente (fig. 3, página 4).

N.º na fig. 3, página 4 Explicação

1 alimentação de ar frio

2 exaustão de ar quente

3 condensador

4 Distância acima se não puder circular ar suficiente para cima ou para o lado.

O condensado resultante do normal funcionamento da geleira pode ser conduzido através de dois tubos de escoamento no aparelho. Aquando da entrega do aparelho estas saídas de escoamento estão fechadas. Ambas as saídas de escoamento estão localizadas na parte traseira e na parte inferior do aparelho (fig. 4, página 4).

▶ Seleccione o tubo de escoamento de condensado adequada para o seu local de instalação e retire-lhe a tampa de cobertura.
▶Fure o tubo de escoamento aprox. 25 a 30 mm de profundidade com um objeto agudo (p.ex. chave de fendas) afim de abrir a parte interior do aparelho.
▶ Retire a cubeta coletora (fig. 5 1, página 5).
Ligue um tubo (fig. 6 2, página 5) às conexões de saída (fig. 6 1, página 5).

As geleiras podem funcionar com corrente contínua de 12 V ou de 24 V.

NOTA!

Para evitar perdas de tensão e potência, o cabo deve ser o mais curto possível e não deve ser interrompido.

Evite por isso interruptores, fichas ou distribuidores adicionais.

▶Determine a secção transversal necessária do cabo dependendo do comprimento do cabo de acordo com a fig. 7, página 5.

I Comprimento do cabo m

∅ Corte transversal do cabo mm²

NOTA!

Tenha atenção à polaridade correta.

- Antes de colocar o aparelho em funcionamento, verifique se a tensão de funcionamento e a tensão da bateria correspondem (ver placa de características).

▶Ligue o seu frigorífico

- o mais diretamente possível aos polos da bateria ou

- a uma tomada de 12 V--- ou de 24 V---.

- o mais diretamente possível aos polos da bateria ou - a uma tomada de 12 V== ou de 24 V==.

Proteja a ligação positivo com 15 A (no caso de 12 V) ou 7,5 A (no caso de 24 V).(fig. 8 1, página 6).

▶ Conecte o cabo vermelho (fig. 8 rt, página 6) ao polo positivo da bateria.
▶ Conecte o cabo preto (fig. 8 sw, página 6) ao polo negativo da bateria.

NOTA!

Desligue o aparelho e outros consumidores da bateria antes de carregar a bateria com um carregador rápido.

As sobretensões podem danificar o sistema eletrónico dos aparelhos.

Para efeitos de segurança, o frigorífico está equipado com uma proteção eletrónica contra a inversão da polaridade quando é ligado à bateria, que também o protege contra curto-circuitos. Para proteção da bateria o frigorífico desliga-se automaticamente em caso de insuficiência de tensão (ver a tabela seguinte).

12 V 24 V

Tensão de desconexão 10,4 V 22,8 V

Tensão de reativação 11,7 V 24,2 V

Conectar a geleira à rede de corrente alternada (acessório)

PERIGO! Perigo de vida!

• Nunca manipule as fichas e os interruptores quando tiver as mãos molhadas ou quando tiver os pés colocados sobre um pavimento molhado.
• Se estiver a utilizar o aparelho de refrigeração a bordo de um barco com ligação à terra a uma rede de corrente alternada, deverá sempre instalar um interruptor de segurança de corrente residual entre a rede de corrente alternada e o aparelho de refrigeração.
  Solicite o parecer de um técnico especializado.

Poderá conectar os frigoríficos à tensão alternada de 110 – 240 V\~ se utilizar o retificador MPS35 (Acessórios).

O retificador MPS35 possui uma ligação prioritária que poupa a bateria conectada. Em caso de ligação elétrica de 110 – 240 V\~, o retificador comuta automaticamente do funcionamento a bateria para o funcionamento com rede elétrica.

Se a energia de 110 – 240 V\~ for desligada, o retificador de energia comuta automaticamente para o funcionamento a bateria. O funcionamento com rede elétrica tem sempre prioridade em relação ao funcionamento a bateria.

Proceda do seguinte modo quando conectar o frigorífico à tensão alternada:

▶ Fixe o retificador no local previsto, isto é na parte traseira do frigorífico como representado (fig. 9, página 6).
▶Fixe o circuito de corrente alternada através de um fusível de ação lenta (250 V/4 A) (fig. 9 3, página 6).
▶ Conecte o retificador como representado na fig. 10, página 7.
▶ Conecte o frigorífico ao retificador (fig. 10 2, página 7): - cabo vermelho: polo positivo da bateria - cabo preto: polo negativo da bateria
▶ Insira a ficha na tomada AC (fig. 10 1, página 7).

Antes de colocar o novo frigorífico em funcionamento deverá limpar o interior e o exterior com um pano húmido por razões de higiene (ver também capítulo “Limpeza e manutenção” na página 236).

8.1 Dicas para poupar energia

• Escolha um local de utilização bem arejado e protegido de raios solares.
• Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
• Não abra a geleira mais do que as vezes necessárias.
• Não deixe a geleira aberta mais tempo do que o necessário.
• Descongele o frigorífico assim que se forme uma camada de gelo.
• Evite uma temperatura interna desnecessariamente baixa.
• Limpe o pó e a sujidade do condensador em períodos regulares.

O frigorífico possibilita a conservação de alimentos frescos. Além disso, pode conservar no congelador géneros alimentícios congelados, bem como congelar alimentos frescos.

NOTA!

• Não se deve fazer uso de quaisquer aparelhos eléctricos no interior do aparelho. Como exceção são válidos os dispositivos que sejam aprovados pelo fabricante para tal.
• Tenha atenção para que as bebidas ou os alimentos em recipientes de vidro não arrefeçam em demasia. Ao esfriar, as bebidas ou os alimentos líquidos dilatam. Deste modo, os recipientes de vidro podem ser destruídos.
• Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
• Tenha atenção para que apenas se encontrem objetos ou alimentos no frigorífico que permitam ser refrigerados ou aquecidos à temperatura selecionada.

▶Ligue a geleira ao fazer girar para a direita o regulador de temperatura (fig. 2 1, página 3).

OBSERVAÇÃO

Após a ligação o frigorífico necessita de aprox. 60 s até o compressor arrancar.

Regular a temperatura

Pode regular a temperatura continuamente através do regulador de temperatura.

▶Ligue a geleira ao fazer girar para a direita o regulador de temperatura (fig. 2 1, página 3).

O termóstato integrado regula a temperatura da seguinte forma:

● 1 = capacidade de refrigeração mais reduzida
- 7 = capacidade de refrigeração mais elevada

OBSERVAÇÃO

A capacidade de refrigeração pode ser influenciada pela

● temperatura ambiente,
- pela quantidade dos alimentos a serem conservados,
- a frequência de aberturas da porta.

Conservar alimentos

Pode conservar alimentos no compartimento de refrigeração. O tempo de conservação dos alimentos está normalmente indicado na embalagem.

NOTA!

Não conserve alimentos quentes no compartimento de refrigeração.

Não coloque quaisquer recipientes de vidro com líquidos no congelador.

OBSERVAÇÃO

Conserve alimentos que adquirem facilmente cheiros e sabores, assim como líquidos e produtos com elevado teor de álcool, em recipientes vedados.

▶Tenha atenção às indicações de temperatura e de conservação que constam nas embalagens dos seus alimentos.
▶Na conservação, preste atenção às seguintes indicações:
- Não volte nunca a congelar produtos já descongelados ou que estejam a descongelar. Consuma-os assim que possível.
- Embrulhe os alimentos em folha de alumínio ou de polietileno e fecheos nos respetivos recipientes, com tampa. Os aromas, a substância e a frescura são assim mais bem conservados.

Retirar a gaveta de refrigeração

▶Puxe a gaveta de refrigeração até ao batente.
▶Pressione a alavanca de fixação para cima para soltar o batente.
▶Puxe a gaveta de refrigeração para fora.

Retirar o compartimento do congelador

▶Abra a tampa do compartimento do congelador e coloque-a na horizontal.
▶Solte a corrente da fixação.
▶Puxe a tampa para fora. Desta forma também é retirada a base do compartimento.

Descongelar a geleira

O aparelho oferece duas possibilidades de remover o condensado criado durante o funcionamento:

● desviar diretamente para fora

Retire a cubeta coletora (fig. 5 1, página 5).

Ligue um tubo (fig. 6 2, página 5) às conexões de saída (fig. 6 1, página 5).

● recolher na cubeta coletora:

Esvazie a cubeta coletora (fig. 5 1, página 5) quando necessário.

Descongelar o compartimento do congelador

NOTA!

Não utilize ferramentas mecânicas para retirar as camadas de gelo ou para libertar objetos congelados.

Proceda do seguinte modo para descongelar o frigorífico:

▶Retire os produtos.
Se necessário, guarde-os num outro aparelho de refrigeração para que permaneçam frios.
▶ Coloque o regulador de temperatura (fig. 2 1, página 3) na posição “0”.
▶Deixe a porta aberta.

8.3 Libertar o bloqueio

NOTA!

Regule o mecanismo de bloqueio apenas com a gaveta aberta. Se for regulado com a gaveta fechada, o aparelho é danificado.

O frigorífico dispõe de um mecanismo de bloqueio (fig. 11 1, página 7), que serve também como dispositivo de segurança de transporte. São possíveis os seguintes ajustes:

• Lock (faça girar a roda para a direita até ao batente): A gaveta está fechada e em segurança.
  Para abrir a gaveta, puxe a pega para cima e puxe a gaveta para fora.
• Vent (faça girar a roda para a esquerda até ao batente): A gaveta está ligeiramente aberta, mas fixa.
  Utilize esta posição, quando tiver o aparelho fora de serviço por um longo período de tempo.

8.4 Desligar o frigorífico e colocá-lo fora de funcionamento

Se pretender manter o frigorífico fora de funcionamento durante um longo período de tempo, proceda do seguinte modo:

▶ Rode o regulador de temperatura (fig. 2 1, página 3) para a posição “0”.
▶ Desligue o cabo de conexão da bateria ou retire a ficha da ligação de corrente alternada do comutador.
Limpe o frigorífico (ver capítulo “Limpeza e manutenção” na página 236).
▶ Faça girar a roda de bloqueio (fig. 11 1, página 7) até ao batente para a esquerda ("Vent").
▶ Feche a porta até ela engrenar.
√A porta fica aberta e evita assim a formação de odores.

9 Limpeza e manutenção

AVISO!

Antes de cada limpeza e conservação, desligue o aparelho da rede.

NOTA! Perigo de danos!

• Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
• Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, uma vez que podem danificar o aparelho de refrigeração.
• Não utilize ferramentas duras ou agudas para acelerar o processo de descongelamento.

▶Limpe o frigorífico com regularidade e logo que esteja sujo com um pano húmido.
▶Tenha atenção para que não penetre nenhuma água nas vedações. Isto pode danificar o sistema eletrónico.
▶Seque o frigorífico após a lavagem com um pano.

10 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

11 Eliminação

AVISO! Perigo para crianças!

Antes da eliminação da seu frigorífico velho:

• Desmonte a gaveta.
• Deixe ficar as prateleiras no frigorífico para que as crianças não subam para cima delas.

▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

12 Eliminar falhas

Significado do LED vermelho (fig. 2 3, página 3)

Em caso de erros de funcionamento, o LED acende várias vezes. O número de impulsos depende do tipo de erro.

Cada iluminação dura um quarto de segundo de cada vez. No final de cada série de impulsos surge uma pausa. A sequência para o erro é repetida a cada quatro segundos.

Número de impulsos luminosos	Erro Possível causa
1 Tensão de alimentação	A tensão de alimentação	está fora o espaço configurado.
2 Sobrecarga do ventilador O ventilador carrega a unidade de eletrónica com mais de 1 A.
3 O motor não arranca. O rotor está fixo.		A pressão diferencial no sistema de refrigeração é muito elevada (>5 bar).
4 A rotação é muito	baixa No caso de o sistema de	refrigeração estar muito sobrecarregado não se consegue manter a rotação mínima do motor de 1850 min ^-1 .
5 Sobreaquecimento da uni-dade eletrónica		No caso de o sistema de refrigeração estar muito sobrecarregado ou de temperatura muito elevada, a eletrónica fica muito quente.

Temperatura interior muito baixa com o regulador na posição “1”

Falha Possível causa Solução
O compressor está sempre a funcionar	O termóstato está avariado Substituir o	termóstato
O compressor está a funcionar há muito tempo	No congelador foi colocada uma quantidade excessiva a congelar	-

O compressor não funciona (ligação à bateria)

Falha Possível causa Solução
U_PAT = 0 V Interrupção no	cabo de ligação bateria–eletrónica	Estabelecer a ligação
	Interruptor principal com avaria (caso exista)	Substituir o interruptor principal
	Fusíveis adicionais queimados (caso exista)	Substituir os fusíveis de linha
U_PAT ≤ U_LIG	Tensão da bateria muito baixa Carregar	a bateria
Tentativa de arranque com U_PAT ≤ U_DESLIG	Ligação de cabos soltaMau contacto (corrosão)	Estabelecer a ligação
	Capacidade da bateria muito baixa Substituir a bateria
	Corte transversal do cabo muito baixo	Substituir o cabo (fig. 7, página 5)
Tentativa de arranque com U_PAT ≥ U_LIG	Temperatura ambiente muito elevada –
	Ventilação e expulsão de ar insuficientes	Mudar o lugar de instala-ção do frigorífico
	O condensador está sujo Limpar o condensador
Interrupção elétrica no compressor entre as canetas	O compressor está avariado Isto pode apenas ser reparado por uma unidade de assistência ao cliente autorizada.

U_PAT Tensão entre as patilhas positivo e negativo do sistema eletrónico

U_LIG Tensão de alimentação do sistema eletrónico

U_DESLIG Tensão de desconexão do sistema eletrónico

O compressor não funciona (ligação à tensão alternada)

Falha Possível causa Solução
Não existe tensão Interrupção no cabo de ligação Estabelecer a ligação
A tensão está disponível mas o compressor não funciona	Temperatura ambiente muito elevada –
	Ventilação e expulsão de ar insuficientes	Mudar o lugar de instala-ção do frigorífico
	O condensador está sujo Limpar o condensador
Interrupção elétrica no compressor entre as canetas	O compressor está avariado Isto pode apenas ser reparado por uma unidade de assistência ao cliente autorizada.

A capacidade de refrigeração diminui, a temperatura interior sobe

Falha Possível causa Solução
O compressor está a funcionar há muito tempo/permanente-mente	Temperatura ambiente muito elevada –
	Ventilação e expulsão de ar insuficien-tes	Mudar o lugar de instala-ção do frigorífico
	O condensador está sujo Limpar o condensador
	O ventilador está avariado Substituir o ventilador
O compressor funciona raramente	A capacidade da bateria está esgo-tada	Carregar a bateria

Ruídos não habituais

Falha Possível causa Solução
Roncar alto O componente	do circuito de refrigeração não balança (está preso ao pai-nel)	Virar o componente com cuidado
	Objeto estranho entalado entre a máquina de refrigeração e a parede	Retirar o objeto estranho
	Ruído do ventilador –

13 Dados técnicos

	CoolMatic CD50 CoolMatic CRD50
Tensão de conexão:	12 V---/24 V---
Corrente nominal: 5,7A em 12 V---	2,8 A em 24 V---
Potência de refrigeração: Compartimento de refrigeração: Compartimento do congelador:	+2 °C a +12 °C-15 °C a -7 °C
Categoria: com compartimento do congelador: Categoria 5 (Frigorífico com compartimento de duas estrelas) Compartimento do congelador retirado: Categoria 1 (Frigorífico com uma ou várias prateleiras)
Consumo de energia: 31,2 Ah/24h
Volume útil: entre eles no congelador:	46,7 l9 l	46,7 l6 l
Classe climática: ST
Temperatura ambiente: +16 °C a	+38 °C
Humidade do ar: max. 90 %
Inclinação constante: max. 30°
Emissões acústicas: 46 dBA
Dimensões:	fig. 12, página 7
Peso:	19 kg
Agente de refrigeração R134a:	55 g
Verificação/Certificados:
