NÁVOD K OBSLUZE CoolMatic CD 50 WAECO

Návod k montáži a obsluze

SK 309 Chladnička

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

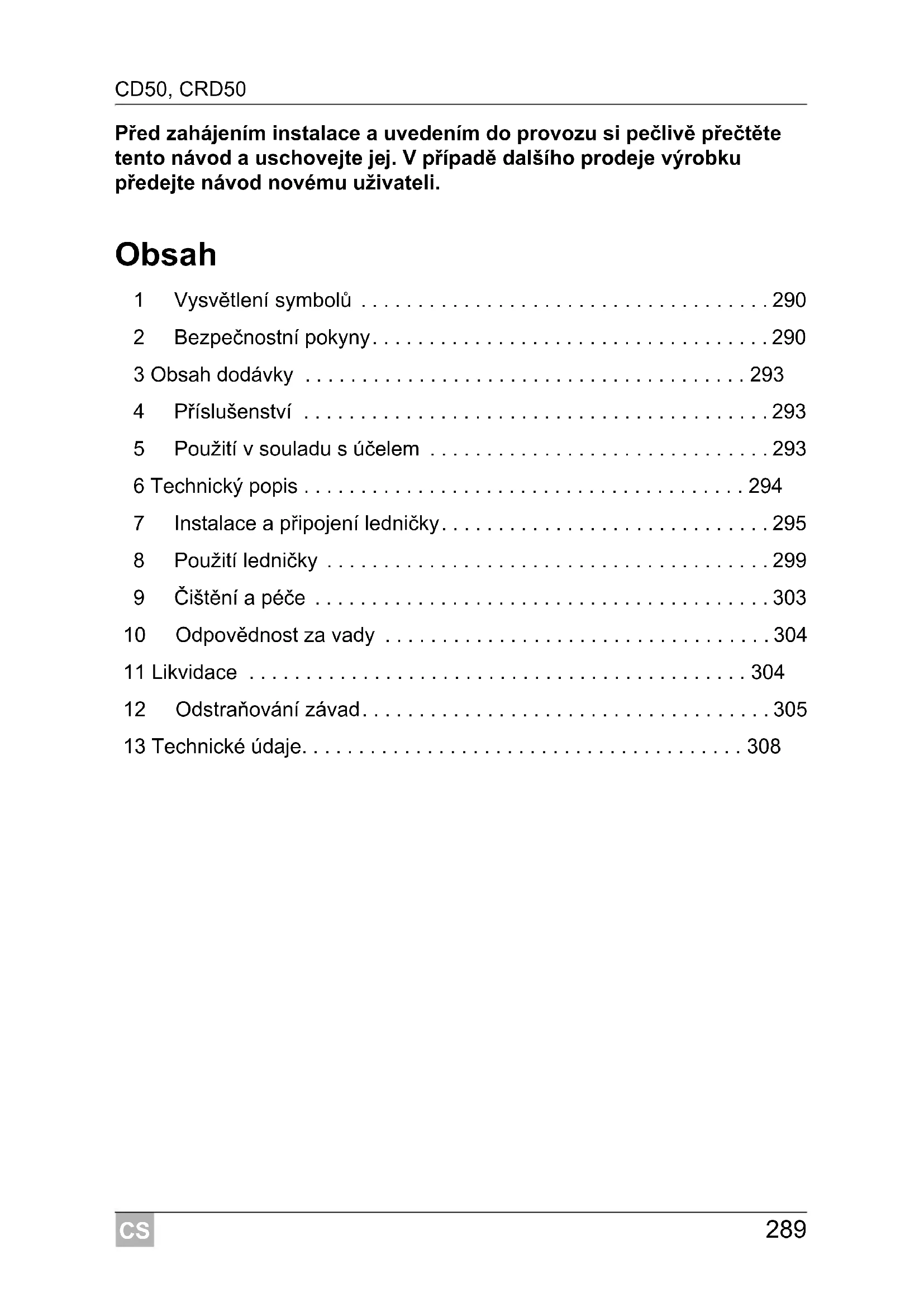

Obsah

1 Vysvětlení symbolů 290
2 Bezpečnostní pokyny....290
3 Obsah dodávky 293
4 Příslušenství 293
5 Použití v souladu s účelem 293
6 Technický popis 294
7 Instalace a připojení ledničky....295
8 Použití ledničky 299
9 Čištění a péče ....303
10 Odpovědnost za vady 304
11 Likvidace 304
12 Odstraňování závad....305
13 Technické údaje. 308

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

2.1 Obecná bezpečnost

NEBEZPEČÍ!

- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA!

• Instalaci ve vlhkých prostorech smí provést pouze odborník.
• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.
• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají.
• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.
• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

UPOZORNĚNÍ!

• Nebezpečí přivření! Nesahejte do závěsu.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce.

- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

- Chladnička není vhodná ke skladování leptavých látek nebo látek obsahujících rozpouštědla.

- Udržujte odtokový otvor vždy čistý.

- Nikdy neotevírejte chladicí okruh.

- Nikdy nepřepravujte přístroj ve vodorovné poloze, aby z kompresoru nemohl vytéct olej.

- Dávejte při přepravě pozor, abyste nepoškodili chladicí okruh. Chladivo v chladicím okruhu je vysoce hořlavé.

Při poškození chladicího okruhu:
– Pozor na otevřený oheň a jiskření.
– Dobře větrejte místnost.

- Umístěte přístroj na suchém místě chráněním před stříkající vodou.

- Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím.

UPOZORNĚNÍ!

• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
• V případě připojení přístroje k baterii zajistěte, aby se do kontaktu s kyselinou z baterie nedostaly žádné potraviny.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.
• Pozor, aby se potraviny nedotýkaly stěn chladicího prostoru.

3 Obsah dodávky

Množství Název

1 Lednička

1 Návod k obsluze

4 P říslušenství

Název Č. výrobku

Sít'ový adaptér MPS35 9103555825

5 Použití v souladu s účelem

Lednička je vhodná ke chlazení potravin a k jejich hlubokému zchlazení.

POZOR!

Pokud chcete chladit léky zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům na skladování příslušného léčiva.

Optimální chladicí výkon je zajištěn za okolních teplot +16 °C až +38 °C a za vlhkosti vzduchu maximálně 90 %.

6 Technický popis

WAECO CoolMatic CD50 (výr. č. 444270023) a CRD50

(výr. č. 9105304081) jsou určeny k chlazení potravin a jejich udržování v chlazeném stavu. Mrazicí box je určen k hlubokému zchlazení.

Chladicí zásuvku můžete vytáhnout za madlo a při čištění ji můžete kompletně vytáhnout z prostoru ledničky. Distanční držáky zajišťují láhve nebo nápoje při vytahování před převrácením.

Mrazicí box lze vytáhnout. Můžete tak podle potřeby zvětšit chladicí prostor.

Veškeré materiály chladničky jsou pro potraviny neškodné. Chladicí okruh nevyžaduje žádnou údržbu.

Přístroj je vhodný k použití se stejnosměrným napětím 12 V nebo 24 V (např. v obytných automobilech, obytných přívěsech nebo na lodích).

Pomocí usměrňovače (příslušenství) můžete připojit ledničky 12 nebo 24 V k síti střídavého proudu:

- Usměrňovač MPS35: K použití na síti 110 – 240 V

V případě použití na lodích může být chladnička vystavena trvalému náklonu 30°.

Pomocí termostatu můžete plynule nastavovat požadovanou teplotu.

6.1 Přehled přístroje

obr. 1, strana 3 Vysvětlení
1 Mrazicí box (odnímatelný)
2 Chladicí zásuvka (odnímatelná)
3	U	p	e	v	ňovací páka chladicí zás

6.2 Ovládací prvky

obr. 2, strana 3	Č.Vysvětlení
	1 Regulátor teploty
	2 Zelená kontrolka LED (provoz)
	3 Červená kontrolka LED (závada)
	4	V	n	i	t

7 Instalace a připojení ledničky

POZOR! Bezpečnostní pokyny k instalaci na lodích

Především při instalaci na lodích dodržujte následující pokyny:

• Přístroj je konstruován pro náklon až 30°. Při instalaci lednice pamatujte, že přístroj musí být z tohoto důvodu zajištěn. V případě dotazů, které se týkají instalace, kontaktujte příslušný specializovaný servis.
• Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (bud' nahoru nebo do stran, viz obr. 3, strana 4).
• Přístroj je určen pro okolní teploty v rozmezí +16 °C až +38 °C.
• Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI!

7.1 Instalace ledničky

POZOR!

• Upevněte přístroj tak, jak je popsáno v návodu k obsluze. Zabráníte tak ohrožení.
• Udržujte otvory (ventilační otvory apod.) na skříni ledničky nebo ve struktuře vnitřní instalace volné, nezastavěné.
• Lednička je výhradně vhodná k instalaci do kuchyňské linky. Po instalaci musí být přístupná pouze čelní strana přístroje.
• Při plném brzdění působí velké síly ve směru jízdy. Aby nedošlo k poškození chladicího zařízení a vnitřního prostoru vozidla, nemělo by být chladicí zařízení instalováno čelní stranou ve směru jízdy.

Přístroj je určen pro okolní teploty v rozmezí +16 °C až +38 °C. Za trvalého provozu nesmí vlhkost vzduchu přesáhnout 90 %.

Umístěte chladničku na suchém chráněním místě. Neinstalujte výrobek vedle zdrojů tepla, jakými jsou topení, plynové vařiče, rozvody teplé vody apod.

Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (bud' nahoru nebo do stran). Zajistěte proto dostatečné větrání (obr. 3, strana 4).

obr. 3, strana 4	Č.Vysvětlení
1 Studený přiváděný vzduch
2 Teplý odpadní vzduch
3 Kondenzátor
4	Horní vzdálenost, pokud nemůže nahoru nebo do stran cirku-lovat dostatek odpadního vzduchu

Kondenzát, který vzniká za běžného provozu ledničky, můžete odvádět dvěma odtoky v přístroji. Při dodání výrobku jsou tyto odtoky uzavřeny. Oba odtoky jsou umístěny na zadní straně a na spodní straně přístroje (obr. 4, strana 4).

Vyberte odtok kondenzátu, který je vhodný vzhledem k místu instalace a odstraňte z něj víčko.
Ostrým předmětem (např. šroubovákem) prorazte do hloubky cca 25 až 30 mm tak, abyste otevřeli odtok z vnitřní strany přístroje.
▶ Odstraňte sběrnou nádobu (obr. 5 1, strana 5).
Připojte hadici (obr. 6 2, strana 5) k vypouštěcímu hrdlu (obr. 6 1, strana 5).

7.2 Připojení ledničky

Připojení ledničky ke stejnosměrnému proudu

Ledničky můžete používat v rámci stejnosměrného napětí 12 V nebo 24 V.

POZOR!

Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný kabel.

Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky.

Stanovte potřebný průřez kabelu v závislosti na délce kabelu podle obr. 7, strana 5.

Legenda k obr. 7, strana 5

Souřadnicová osa	Význam	Jednotka
I Délka kabelu m
∅ Průřez kabelu mm

POZOR!

Dodržujte správnou polaritu.

Zkontrolujte před uvedením přístroje do provozu, zda se shoduje provozní napětí s napětím baterie (viz typový štítek).
▶ Připojte ledničku

– pokud možno přímo k pólům baterie nebo
– k zásuvce 12 V DC nebo 24 V DC.

Jistěte kladný vodič pojistkou 15 A (pro 12 V) nebo 7,5 A (pro 24 V) (obr. 8 1, strana 6).

Odpojte výrobek a ostatní spotřebiče od baterie dříve, než připojíte baterii k rychlonabíječce.

Přepětí může poškodit elektronické systémy přístrojů.

Z bezpečnostních důvodů je lednička vybavena elektronickou ochranou proti přepólování, která chrání výrobek před přepólováním při připojování baterie a před zkratem. Z důvodu ochrany baterie se lednička vždy automaticky vypne, jakmile je napětí nedostatečné (viz následující tabulka).

12 V 24 V

Vypínací napětí 10,4 V 22,8 V

Napětí k zapnutí 11,7 V 24,2 V

Připojení ledničky ke střídavému proudu (připojení)

NEBEZPEČÍ! Nebezpečí života!

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.
• Pokud používáte ledničku na palubě lodi, která je připojena ke střídavému napětí na souši, musíte vždy instalovat mezi síť a ledničku ochranný vypínač FI.
  Porad'te se s odborníkem.

Chladničky můžete připojit ke střídavému napětí 110 – 240 V---v případě, že používáte usměrňovač MPS35 (příslušenství).

Usměrňovač MPS35 je vybaven prioritním spínačem, který chrání připoje-nou baterii. V případě síťové přípojky 110 – 240 V=== přepne usměrňovač automaticky z napájení z baterie na síťový provoz.

Jakmile je odpojena sít' 110 – 240 V==, přepne síťový usměrňovač automaticky opět do režimu napájení z baterie. Sít'ový provoz z usměrňovače má vždy prioritu před napájením z baterie.

Při připojování ledničky ke střídavému napětí postupujte takto:

Upevněte usměrňovač na určené místo za ledničkou tak, jak je vidět na obrázku (obr. 9, strana 6).
Zajistěte okruh střídavého proudu pojistkou s pomalou reakcí (250 V/4 A) (obr. 9 3, strana 6).
▶ Připojte usměrňovač podle obr. 10, strana 7.
▶ Připojte chladničku k usměrňovači (obr. 10 2, strana 7):

– Černý kabel: Záporný pól baterie

Zapojte zástrčku do zásuvky AC (obr. 10 1, strana 7).

8 Použití ledničky

POZNÁMKA

Dříve než uvedete novou ledničku do provozu, musíte ji z hygie-nických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 303).

8.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Teplé pokrmy nechejte před uložením do chladničky vychladnout.
• Neotevírejte chladničku častěji, než je nezbytně nutné.
• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
• Odmrazte ledničku, jakmile se vytvoří vrstva ledu.
• Zabraňte vzniku zbytečně nízkých vnitřních teplot.
• Pravidelně čistěte kondenzátor od nečistot a prachu.

8.2 Použití ledničky

Lednička umožňuje uchovávání čerstvých potravin. Kromě toho můžete v mrazicím boxu uchovávat hluboce zchlazené potraviny a zmražovat čerstvé potraviny.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje.
  Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu.
  Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
• Dbejte, aby byly v ledničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu.

▶ Ledničku zapnete přepnutím regulátoru teploty (obr. 2 1, strana 3) doprava.

POZNÁMKA

Po zapnutí ledničky dojde k zapnutí kompresoru zhruba za 60 s.

Nastavení teploty

Teplotu můžete nastavovat plynule pomocí regulátoru teploty.

▶ Ledničku zapnete přepnutím regulátoru teploty (obr. 2 1, strana 3) doprava.

● 1 = nejnižší chladicí výkon
● 7 = nejvyšší chladicí výkon

POZNÁMKA

Chladicí výkon může být ovlivněn těmito faktory:

• Okolní teplota
  ● Množství skladovaných potravin
• Četnost otevírání dvířek

Uchovávání potravin

V chladicím prostoru můžete uchovávat potraviny. Doba skladování potravin je zpravidla uvedena na balení.

POZOR!

V chladicím prostoru neskladujte teplé potraviny.

Do mrazicího boxu neukládejte skleněné nádoby s tekutinami.

POZNÁMKA

Skladujte potraviny, které snadno načichnou nebo změní chuť, tekutiny a výrobky s vysokým obsahem alkoholu v uzavřených nádobách.

Dodržujte informace o teplotách a trvanlivosti, uvedené na balení uchovávaných potravin.
▶ Dodržujte při skladování následující pokyny:

– V žádném případě znovu nezmrazujte výrobky, které jste právě rozmrazili, nebo které rozmrzly, ale co nejdříve je spotřebujte.

– Zabalte potraviny do hliníkových nebo polyetylenových fólií a uložte je do vhodné nádoby s víkem. Lépe tak uchováte aroma, obsah a čerstvost.

Vyjmutí chladicí zásuvky

▶ Vytáhněte chladicí zásuvku až na doraz.
Zatlačte upevňovací páčku nahoru, tím uvolníte doraz.
▶Vytáhněte chladicí zásuvku.

Vyjmutí mrazicího boxu

▶ Otevřete víko mrazicího boxu do vodorovné polohy.
▶ Uvolněte zajišťovací řetízek z upevnění.
▶ Vytáhněte víko ven. Tím vytáhnete také přihrádku.

Rozmrazování ledničky

Přístroj nabízí dvě možnosti odstraňování kondenzátu, který vzniká za provozu:

- Přímé odvádění ven:

Odstraňte sběrnou nádobu (obr. 5 1, strana 5).

Připojte hadici (obr. 6 2, strana 5) k vypouštěcímu hrdlu (obr. 6 1, strana 5).

- Sběrná nádoba:

Podle potřeby vylijte obsah sběrné nádoby (obr. 5 1, strana 5).

Rozmrazování mrazicího boxu

POZOR!

Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů mechanické nástroje.

Při rozmrazování ledničky postupujte takto:

▶ Vyprázdněte obsah chladničky.
▶ Uložte jej případně do jiné lednice, aby zůstal v chladnu.
▶ Přepněte regulátor teploty (obr. 2 1, strana 3) do polohy „0“.
▶ Nechejte otevřená dvířka.

8.3 Uvolnění zámku

POZOR!

Nastavujte uzavírací mechanismus pouze s vytaženou chladicí zásuvkou. Pokud budete provádět nastavení se zasunutou zásuvkou, dojde k poškození přístroje.

Lednička je vybavena uzavíracím mechanismem (obr. 11 1, strana 7), který současně slouží jako pojistka při přepravě. Můžete využít následujících nastavení:

- Lock (otočte kolečko až nadoraz doprava): Zásuvka je zasunutá a zajiš-těná.

Zásuvku uvolníte tahem rukojeti nahoru a následným vytažením zásuvky.

- Vent (otočte kolečko až nadoraz doleva): Zásuvka je částečně vysunutá, ale zajištěná.

Tuto polohu využijte v případě, kdy nebudete výrobek delší čas používat.

8.4 Vypnutí ledničky

Pokud nebudete ledničku delší dobu používat, postupujte takto:

▶ Přepněte regulátor teploty (obr. 2 1, strana 3) do polohy „0“.
▶ Odpojte přívodní kabel od baterie nebo odpojte zástrčku z přívodu střída- vého proudu z usměrňovače.
▶ Vyčistěte ledničku (viz kap. „Čištění a péče“ na stranì 303).
▶ Otočte kolečkem zámku (obr. 11 1, strana 7) až nadoraz doleva („Vent“).
Zavřete dveře tak, aby došlo k jejich zajištění.
√ Dvířka zůstávají pootevřená a brání tak vzniku zápachů.

9 Čištění a péče

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve vodní lázni.
• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladničky.
• Nepoužívejte žádné tvrdé nebo špičaté nástroje k urychlení procesu rozmrazování.

▶ Ledničku čistěte vlhkou utěrkou pravidelně a pokud je znečištěná.
Dbejte, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky.
▶ Po vyčištění vytřete ledničku utěrkou dosucha.

10 Odpovědnost za vady

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

11 Likvidace

VÝSTRAHA! Pozor na děti!

Dříve než zlikvidujete ledničku:

• Vyjměte zásuvku.
• Nechejte v lednici police, aby se dovnitř nemohly dostat děti.

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

12 Odstraňování závad

Význam červené LED (obr. 2 3, strana 3)

V případě závad se LED několikrát rozsvítí. Počet impulzů závisí na typu závady.

Každé bliknutí trvá čtvrt vteřiny. Po sérii impulzů následuje pauza. Sekvence se pro příslušnou závadu opakuje každé čtyři vteřiny.

Počet světel-ných impulzů	Závada Možná příčina
1	Napájecí napětí	Napájecí napětí je mimo nastavený roz-sah.
2	Nadproud ve ventilátoru	Ventilátor zatěžuje elektronickou jed-notku více než 1 A
3 Motor nelze spustit	Zaseknutý rotor.	Rozdílový tlak v chladicím systému je příliš velký (>5 barů).
4	Příliš nízké otáčky	V příliš zatíženém chladicím systému nelze udržet minimální otáčky motoru 1850 min. ^-1 .
5	Příliš vysokánické jednotky	Přílova elektrzatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká.

Regulátor na stupni „1“, ale teplota uvnitř přístroje je příliš nízká

Porucha	Možná příčina	Řešení
Kompresor trvale pracuje	Termostat je vadný	Vyměňte termostat
Kompresor běží dlouho	V mrazicím boxu je přílišná námraza	–

Kompresor neběží (připojení k baterii)

Porucha	Možná příčina	Řešení
U_KL = 0 V	Přerušení přívodního vodiče baterie – elektronika	Obnovte spojení
	Závada hlavního vypínače (pokud je jím zařízení vybaveno)	Vyměňte hlavní vypínač
	Spálení přídavné pojistky vodiče (pokud je instalována)	Vyměňte pojistky vodiče
U_KL ≤ U_ZAP	Napětí baterie je příliš nízké	Nabijte baterii
Pokus o spuštění při hodnotě U_KL ≤ U_VYP	Uvolněné spojení kabelu Špatný kontakt (koroze)	Obnovte spojení
	Příliš nízká kapacita baterie	Výměna baterie
	Příliš malý průřez vodiče	Vyměňte kabel (obr. 7, strana 5)
Pokus o spuštění při hodnotě U_KL ≥ U_ZAP	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění ledničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
Přerušení elektřiny v kompresoru mezi kolíky	Vadný kompresor Opravu smí provést pouze schválená provozovna zákaznického centra.

U_KL Napětí mezi kladnou a zápornou svorkou elektroniky

U_ZAP Napětí k zapnutí elektroniky

U_VYP Napětí k vypnutí elektroniky

Kompresor neběží (připojení ke střídavému napětí)

Porucha	Možná příčina	Řešení
Chybí napětí	Přerušený přívodní kabel	Obnovte spojení
	Závada hlavního vypínače (pokud je jím zařízení vybaveno)	Vyměňte hlavní vypínač
	Spálení přídavné pojistky vodiče (pokud je instalována)	Vyměňte pojistky vodiče
Napětí je připojeno, ale kompresor neběží	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění ledničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
Přerušení elektřiny v kompresoru mezi kolíky	Vadný kompresor Opravu smí provést pouze schválená provozovna zákaznického centra.

Chladicí výkon klesá, vnitřní teplota stoupá

Porucha	Možná příčina	Řešení
Kompresor běží dlouho/trvale	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění ledničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
	Vadný ventilátor Vyměňte ventilátor
Kompresor běží jen občas	Vybitá baterie Nabijte baterii

Nezvyklé zvuky

Porucha	Možná příčina	Řešení
Hlasité bručivé zvuky	Součást chladicího okruhu nemůže volně vibrovat (je přitisknutá ke stěně)	Opatrně vyhněte součást
	Cizí těleso mezi chladicím agregátem a stěnou	Odstraňte cizí těleso
	Hluk ventilátoru	-

13 Technické údaje

	CoolMatic CD50 Cool	Matic CRD50
Napájení:	12 V---/24 V---
Jmenovitý proud: 5,7 A pro	12 V---2,8 A pro 24 V---
Chladicí výkon:Chladicí prostor:Mrazicí box:	+2 °C až +12 °C-15 °C až -7 °C
Kategorie: S mrazicím boxem: Kategorie 5(lednička s přihrádkou se dvěma hvězdičkami)Vyjmutý mrazicí box: Kategorie 1(lednička s jednou nebo několika policemi)
Spotřeba energie: 31,2 Ah/24h
Užitečný obsah:z toho mrazicí box:	46,7 l9 l	46,7 l6 l
Klimatická třída: ST
Okolní teplota: +16 °C až +38 °C
vzdušná vlhkost: max. 90 %
Trvalý náklon: max. 30°
Hlukové emise:	46 dBA
Rozměry:	obr. 12, strana 7
Hmotnost:	19 kg
Chladicí médium R134a:	55 g
Kontrola/certifikáty:

2 B e z p e čnostné pokyny

2.1 Všeobecná bezpečnost'

NEBZPEČENSTVO!

– Nepoužívajte otvorený oheň a zabráňte vzniku iskier.
– Dobre vyvetrajte priestor.

1 Chladnička
1 Návod na obsluhu

4 Príslušenstvo

Označenie

Č. výrobku

Siet'ový adaptér MPS35 9103555825

WAECO CoolMatic CD50 (č. výrobku 444270023) a CRD50

Aby ste sa vyhli stratám napätia a výkonu, mal byt' kábel čo možno najkratší a neprerušený.

Súradnicová os Význam Jednotka

I	D	Ížka kábla m
∅ Prierez kábla mm

POZOR!

▶ Spojte červený kábel (obr. 8 rt, strane 6) s kladným pólom batérie.
▶ Spojte čierny kábel (obr. 8 rt, strane 6) so záporným pólom batérie.

POZOR!

Vypínacie napätie 10,4 V 22,8 V

Znovuzapínacie napätie 11,7 V 24,2 V

Ked' pripájate chladničku na striedavé napätie, postupujte nasledovne:

Usmerňovač upevnite na určenom mieste vzadu za chladničkou tak, ako je zobrazené (obr. 9, strane 6).
▶ Poistite striedavý obvod pomalou poistkou (250 V/4 A) (obr. 9 3, strane 6).

▶ Pripojte usmerňovač tak, ako je zobrazené na obr. 10, strane 7.
▶ Pripojte chladničku k usmerňovaču (obr. 10 2, strane 7):

– Červený kábel: kladný pól batérie

– Čierny kábel: záporný pól batérie

Zasuňte konektor do AC zásuvky (obr. 10 1, strane 7).

Pri odmrazovaní chladničky postupujte nasledovne:

Zásuvka je zatvorená a zaistená.

- Vent (otočit' kolieskom dol'ava až na doraz): Zásuvka je pootvorená, ale zafixovaná.

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!

Pred likvidáciou vašej starej chladničky:

• Vyberte zásuvku.
• Nechajte zásuvky v chladničke, aby deti nemohli vojst' dnu.

Význam červeného LED svetla (obr. 2 3, strane 3)

U_ZAP Zapínacie napätie elektroniky

U_VYP Vypínacie napätie elektroniky

Kompresor nebeží (pripojenie na striedavé napätie)
