Typ produktu	Přenosná hybridní chladnička-mraznička
Značka	Waeco (Dometic)
Model	Coolfun CK 40D HYBRID
Čistý objem	38 litrů
Rozměry (D x Š x V)	670 x 420 x 490 mm
Hmotnost	Přibližně 18 kg
Napájení	12/24 V DC (zásuvka zapalovače) a 230 V AC (síťový adaptér)
Spotřeba energie	0,6 kWh/24h při 12°C okolní teplotě
Rozsah teplot	-18°C až +10°C (nastavitelný)
Technologie	Kompresor s elektronickou regulací
Klimatická třída	N (okolní teplota +16°C až +32°C)
Vnější materiál	Nárazuvzdorný plast ABS
Izolace	Vysoce hustá polyuretanová pěna
Hlavní funkce	Chlazení, mrazení, hybridní režim (automatický výběr mezi baterií a sítí), ochrana baterie (3 úrovně)
Displej	LED displej s vnitřní teplotou a indikátory
Údržba a čištění	Vnitřní čištění vlhkým hadříkem a jemným čisticím prostředkem; nepoužívejte abrazivní prostředky
Bezpečnost	Automatické vypnutí při nízkém napětí; zámek displeje
Náhradní díly a opravitelnost	Dostupné díly (rukojeť, pěna, elektronické součástky); opravy v autorizovaném servisu
Dodávané příslušenství	Kabel 12 V, síťový adaptér 230 V, ochranný kryt
Záruka	2 roky (mimo intenzivní používání)

Často kladené otázky - Coolfun CK 40D HYBRID WAECO

Jak nastavit teplotu mé Coolfun CK 40D HYBRID?

Použijte tlačítka +/- na ovládacím panelu. Teplotu lze nastavit od -18°C do +10°C. Displej zobrazuje zvolenou hodnotu.

Mohu používat zařízení na autobaterii?

Ano, funguje na 12/24 V DC přes zásuvku zapalovače. Ujistěte se, že je baterie dostatečně nabitá, a aktivujte režim ochrany baterie (Low/Med/High), abyste zabránili úplnému vybití.

Jaká je spotřeba energie při 230 V?

Přibližně 0,6 kWh za 24 hodin při 12°C okolní teplotě, což odpovídá spotřebě 0,025 kW za hodinu. Přesné hodnoty závisí na okolní teplotě a nastavení.

Jak vyčistit vnitřek chladničky?

Odpojte zařízení a vyjměte potraviny. Vnitřek očistěte vlhkým hadříkem a jemným čisticím prostředkem. Opláchněte a osušte. Nepoužívejte abrazivní prostředky ani rozpouštědla.

Chladnička dostatečně nechladí, co dělat?

Zkontrolujte, zda nejsou větrací otvory ucpané. Ujistěte se, že okolní teplota nepřekračuje klimatickou třídu (max +32°C). Zkontrolujte nastavení termostatu. Pokud problém přetrvává, kontaktujte servis.

Mohu používat zařízení v režimu mrazení?

Ano, nastavte teplotu pod -15°C pro zmrazení potravin. Pokud je k dispozici, použijte raději režim 'Mrazení'. Dodržujte kapacity mrazení uvedené v návodu.

Co znamená zobrazený chybový kód?

Chybové kódy označují poruchu: například E1 = porucha snímače teploty, E2 = problém s napětím. Podívejte se do tabulky kódů v návodu nebo kontaktujte zákaznický servis.

Jak aktivovat ochranu baterie?

Stiskněte tlačítko SET, dokud nezačne blikat 'Lo', 'MEd' nebo 'HI'. Vyberte požadovanou úroveň: Lo (vypnutí při 11,5V), MEd (12,2V), HI (12,6V). Potvrďte tlačítkem SET.

Je zařízení vhodné pro použití v obytném automobilu?

Ano, díky napájení 12/24 V a nízké spotřebě je ideální pro vozidla. Ujistěte se, že vaše elektrická instalace zvládne zátěž, a použijte kabely s vhodným průřezem.

Kde sehnat náhradní díly?

Kontaktujte autorizovaného prodejce Waeco nebo navštivte oficiální webové stránky. Běžné díly (rukojeť, pěna, elektronické desky) jsou k dispozici. Pro opravy se obraťte na autorizované technické centrum Dometic/Waeco.

NÁVOD K OBSLUZE Coolfun CK 40D HYBRID WAECO

CS 152 Hybridní chladicí box

Návod k obsluze

SK 164 Hybridný chladiaci box

Návod na obsluhu

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de
EN We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
ES Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com
IT Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
NL Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
DA Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com
SV Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com
NO Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
FI Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
RU Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic-waeco.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
PL Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic-waeco.com
Čádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic-waeco.com
SK Vyžiadajte si d'alšie informácie o rozsiahlej palete výrobkov Dometic WAECO. Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese: www.dometic-waeco.com

1

2

3

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů 152
2 Bezpečnostní pokyny....153
3 Obsah dodávky 155
4 Použití v souladu se stanoveným účelem ..... 156
5 Technický popis 156
6 Obsluha 157
7 Čištění a péče 161
8 Odstraňování poruch a závad 161
9 Záruka 162
10 Likvidace 162
11 Technické údaje. 163

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

2.1 Obecná bezpečnost

NEBEZPEČÍ!

- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA!

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají.
• Nenechávejte děti, aby si s přístrojem hrály!
• Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.
• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.

• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

UPOZORNĚNÍ!

• Přístroj odpojte od sítě:
  – Před každým čištěním a údržbou
  – Po každém použití

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Připojte přístroj pouze následujícím způsobem:
• Přívodním kabelem stejnosměrného napájení k palubní zásuvce se stejnosměrným proudem ve vozidle (např. zapalovač cigaret).
  – Přívodním kabelem 230 V k síti střídavého proudu 230 V.

- Připojte přístroj přívodním kabelem 230 V k síti střídavého proudu 230 V.

- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.

- Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce.

- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

- Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti střídavého napětí.

UPOZORNĚNÍ!

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do-statečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.

3 Obsah dodávky

Množství Název

1 Chladicí box

1 Návod k obsluze

4 Použití v souladu se stanoveným účelem

V kompresorovém režimu je chladnička vhodná ke chlazení potravin a k jejich hlubokému zchlazení. V termoelektrickém režimu je chladnička vhodná výhradně ke chlazení potravin.

Výrobek je konstruován k použití v následujících provozních podmínkách:

• Palubní zásuvka 12 V v automobilech (např. zapalovač), na lodích nebo v obytných vozech (viz údaj o napětí na typovém štítku)
• Sít' střídavého proudu 230 V

Přístroj je vhodný také ke kempování. Výrobek nesmíte vystavit dešti.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

5 Technický popis

Hybridní chladicí box je určen k mobilnímu použití. Systém je vybaven dvěma na sobě nezávislými chladicími systémy. Přístroj je vybaven termoelektrickým chlazením s odvodem tepla ventilátorem a chlazením kompresorem. Chlazení probíhá bez opotřebovávání.

V termoelektrickém režimu (přípojka 12 V==) můžete chladit potraviny nebo je udržovat chladné při teplotě až o max. 20 °C nižší než je teplota okolí. V kompresorovém režimu (přípojka 230 V\~ ) můžete potraviny chladit nebo je udržovat hluboce zchlazené na teplotě až –15 °C.

V termoelektrickém režimu nemusíte teplotu nastavovat. Displej je vypnutý.

V kompresorovém režimu můžete nastavit teplotu tlačítky v rozmezí +10 °C až –15 °C. Na displeji je zobrazena teplota.

Víko je vybaveno obvodovým těsněním a magnetickým zámkem.

Chladicí box je vybaven následujícími ovládacími prvky:

Č. na obr. 2, Název Vysvětlení strana 3

1 Displej Zobrazení aktuální nebo požadované teploty.

2 ON/OFF Zapnutí nebo vypnutí chladicího boxu.

3 TEMP – Snížení požadované teploty chlazení vždy o 1 °C.

4 TEMP + Zvýšení požadované teploty chlazení vždy o 1 °C.

6 Obsluha

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZNÁMKA

• Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 161).
• Při delším použití chladničky se mohou uvnitř výrobku vytvářet kapky vody. Je to obvyklý jev, protože vlhkost ve vzduchu kondenzuje a sráží se s klesající teplotou v chladničce. Chladnička tedy není vadná. Případně chladničku vytřete suchou utěrkou.

6.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Teplé pokrmy nechejte před uložením do chladničky vychladnout.
• Neotevírejte chladničku častěji, než je nezbytně nutné.
• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

6.2 Používání chladicího boxu

POZOR! Nebezpečí poškození!

• Nezapínejte přístroj okamžitě po jeho transportu. Mohlo by dojít k poškození chladicího systému. Přístroj nechejte po transportu minimálně 30 minut stát, než jej zapnete. Chladicí prostředek tak může natéct zpět do kompresoru a kompresor neběží naprázdno.
• Používejte přístroj připojený pouze k jedinému zdroji. Současné použití termoelektrického chladicího systému a kompresoru není dovoleno.
• Dbejte, aby byly v chladničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
• Pamatujte, že stejně jako u každé jiné chladničky musí být zajištěno dobré odvětrávání, které umožňuje dostatečné odvádění vznikajícího tepla. V opačném případě není zajištěna rádná funkce přístroje. Především pak nesmějí být zakrývány větrací otvory.

▶Postavte chladicí box na pevnou podložku.

Zástrčka přívodního kabelu

12 V 230

Připojení chladničky ke zdroji 12 V (termoelektrický režim)

POZNÁMKA

V termoelektrickém režimu je termostat bez funkce a přístroj ne- může hluboce chladit.

Zabezpečte vodiče mezi chladničkou a baterií pojistkou (maximálně 5 A).
Připojte přívodní kabel 12 V (viz obrázek) k zapalovači cigaret nebo k zásuvce 12 V ve vozidle.
√ Chladnička zahájí chlazení vnitřního prostoru.
▶ Při vypínání chladničky:

– Odpojte přívodní zástrčku.

- Při skladování naviňte přívodní kabel na oba držáky na zadní straně přístroje.

POZNÁMKA

Pokud je motor vozidla vypnutý, odpojte chladničku od baterie, aby nedošlo k jejímu vybití.

Připojení chladničky ke zdroji 230 V (kompresorový režim)

Připojte přívodní kabel 230 V (viz obrázek) k síti střídavého proudu 230 V.
Zapněte chladicí box stisknutím tlačítka „ON/OFF“ (obr. 2 2, strana 3).

√Zapne se displej a zobrazí aktuální teplotu chlazení ve °C.

√ Chladicí box zahájí chlazení vnitřního prostoru.

▶ Pokud si přejete chladicí box vypnout,

– stiskněte tlačítko „ON/OFF“ (obr. 2 2, strana 3).
– Odpojte přívodní zástrčku.
- Při skladování naviňte přívodní kabel na oba držáky na zadní straně přístroje.

√Displej se vypne.

Nastavení teploty

Chladicí výkon může být ovlivněn těmito faktory:

• Teplota okolního prostředí
  ● Množství chlazených potravin
• Četnost otevírání dvířek

Stisknutím tlačítka „TEMP –“ (obr. 2 3, strana 3) snížíte požadovanou teplotu chlazení o 1 °C
▶ Stisknutím tlačítka „TEMP +“ (obr. 2 4, strana 3) zvýšíte požadovanou teplotu chlazení o 1 °C
√ Na displeji se zobrazí na několik vteřin nastavená požadovaná teplota chlazení ve °C.
√ Přístroj potvrdí zadanou teplotu blikáním displeje.

Rozmrazování chladicího boxu

Vzdušná vlhkost se může srážet na výparníku nebo uvnitř chladicího boxu formou jinovatky, která snižuje chladicí výkon. Přístroj včas odmrazte.

POZOR! Nebezpečí poškození výrobku!

Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů tvrdé nebo špičaté nástroje.

Při rozmrazování postupujte takto:

▶ Vyprázdněte obsah chladničky.
▶ Uložte jej případně do jiné lednice, aby zůstal v chladnu.
▶ Vypněte přístroj.
▶Nechejte víko otevřené.
▶Vytřete vodní kondenzát.

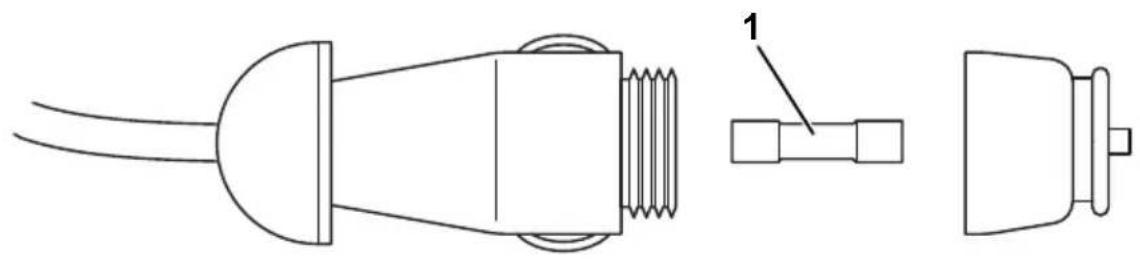

6.3 Připojení k zapalovači cigaret

POZNÁMKA

Pokud připojíte chladničku k zapalovači v automobilu pamatujte, že možná budete muset zapnout zapalování vozidla, aby bylo zahájeno napájení přístroje.

7 Čištění a péče

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve vodní lázni.
• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladničky.

▶ Pokud je to nutné, očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

8 O d s t r a ňování por

Závada	Možná příčina	Návrh řešení
Přístroj nefunguje (zástrčka je zapojena v zásuvce).	Zásuvka stejnosměrného proudu (zapalovač) ve vozidle není pod napětím.	Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím.
	Zásuvka na střídavé napětí není pod napětím.	Zkuste to na jiné zásuvce.
	Vnitřní ventilátor, chladicí prvek nebo kompresor jsou vadné.	Opravu smí provést pouze schválená provozovna zákaznického centra.
Použití napájení ze zásuvky DC (zapalo-vač):Je zapnuto zapalování, ale box nefunguje.	Objímka stejnosměrné zásuvky je znečištěná.Následkem je špatný elek-trický kontakt.	Pokud je zástrčka chladničky v objímce zásuvky DC velmi horká bud’ očistěte objímku nebo zkontro-lujte, zda je zástrčka správně smonto-vaná.
	Pojistka zástrčky DC je propálená.	Vyměňte pojistku zástrčky DC za novou o stejné hodnotě (obr. 3 1, strana 3).
	Pojistky automobilu jsou spálené.	Vyměňte pojistku zásuvky vozidla DC (obvykle 15 A, viz návod k obsluze vašeho vozidla).

9 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

10 Likvidace

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

11 Technické údaje

	CoolFun CK40D Hybrid
Napájení: 12 V--- (termoelektrický režim)	220–240 V~, 50 Hz (kompresorový režim)
Příkon:	DC: 48 WAC: 65 W
Chladicí výkon:Termoelektrický režim (12 V):Kompresorový režim (230 V):	Max. o 20 °C níže než okolní teplotaPlynule +10 °C až –15 °C
Kategorie: 1
Energetická třída účinnosti	A+
Spotřeba energie: 99 kWh/annum
Obsah brutto: 40 l
Užitečný obsah: 38 l
Klimatická třída: N, T
Okolní teplota:	+16 °C – +43 °C
Hlukové emise:	46 dB
Hmotnost:	cca 22 kg
Kontrola/certifikát:

Podle směrnice 2009/19/EC (2004/104/EC), směrnice o elektromagnetické kompatibilitě pro vozidla

2 B e z p e čnostné pokyny

2.1 Všeobecná bezpečnost'

NEBZPEČENSTVO!

Chladiaci box má nasledovné ovládacie prvky:

Č. v obr. 2, Označenie Vysvetlenie strane 3

Pri odmrazovaní chladiaceho boxu postupujte nasledovne:

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!
