GEBRUIKSAANWIJZING CoolMatic CD 50 WAECO

Montagehandleiding en gebruiks- aanwijzing

DA 140 Køleskab

Lees deze handleiding voor de montage en de ingebruikname zorg-vuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen.... 120
2 Veiligheidsinstructies 120
3 Omvang van de levering 124
4 Toebehoren 124
5 Gebruik volgens de voorschriften 124
6 Technische beschrijving. 125
7 Koelkast opstellen en aansluiten 126
8 Koelkast gebruiken 130
9 Reiniging en onderhoud. 134
10 Garantie 135
11 Afvoer.... 135
12 Storingen verhelpen. 136
13 Technische gegevens 139

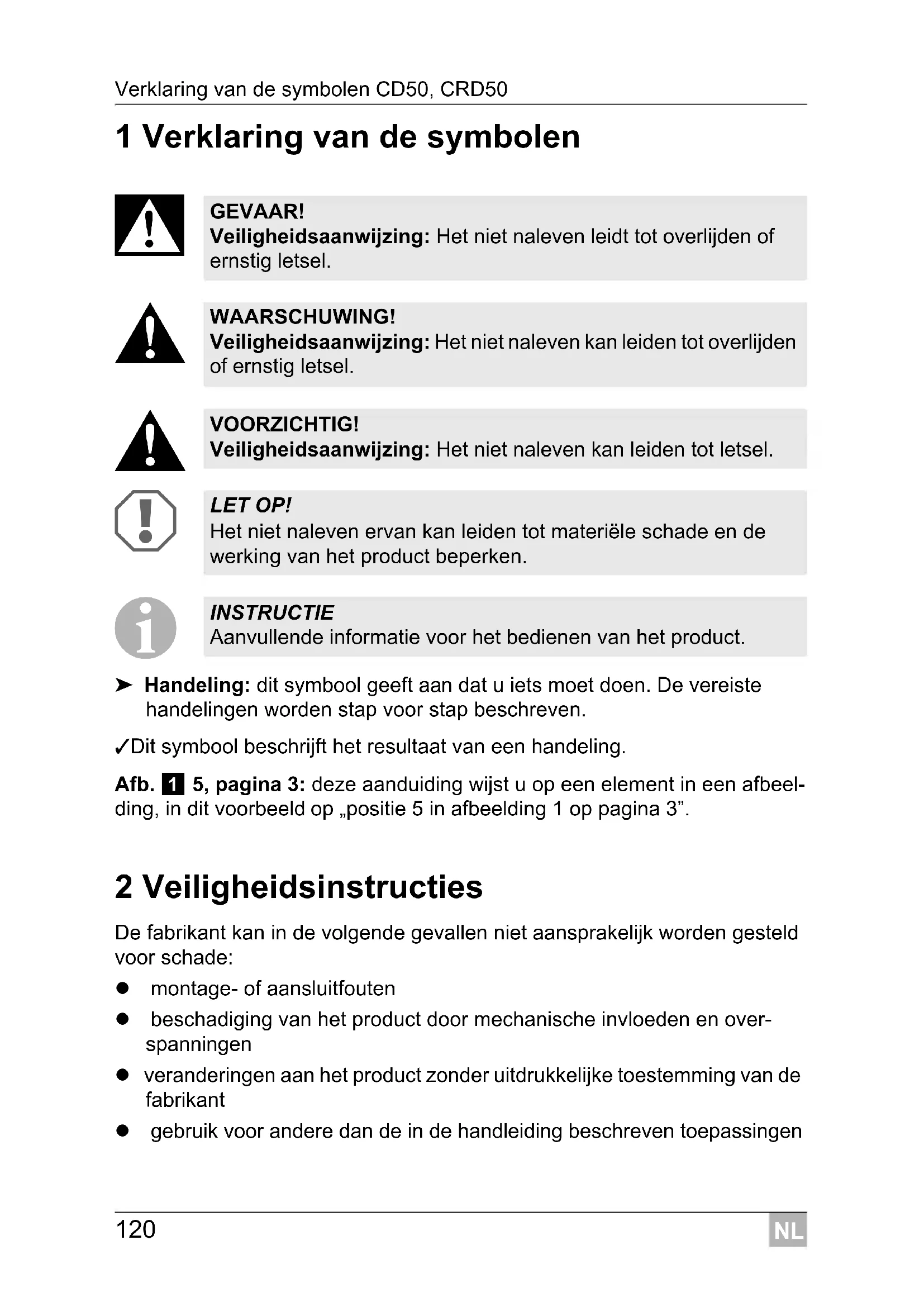

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

● montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

GEVAAR!

- Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.

WAARSCHUWING!

• Laat installaties in vochtige ruimtes alleen door een vakmonteur aansluiten.
• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klanten-service of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.
• Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen.
• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG!

• Beknellingsgevaar! Grijp niet in de scharnier.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LET OP!

• Vergelijk de spanning op het typeplaatje met de aanwezige energievoorziening.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken.
• Het koeltoestel is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen.
• Houd de afvoeropening altijd schoon.
• Open in geen geval het koelcircuit.
• Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen.
• Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar.
  Bij een beschadiging van het koelcircuit:
• Vermijd open vuur en ontstekingsvonken.
  – Ventileer de ruimte goed.
• Stel het toestel op een droge en tegen spatwater beschermde plaats op.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

- Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gebruik op het wisselstroomnet.

VOORZICHTIG!

• Voor ingebruikneming moeten toevoerleiding en stekker droog zijn.
• Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen.

LET OP!

• Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
• Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

• Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatieopeningen niet worden afgedekt.
• Vul het binnenreservoir niet met vloeistoffen of ijs.
• Dompel het toestel nooit onder in water.
• Bescherm het toestel en de kabels tegen hitte en vocht.
• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

3 Omvang van de levering

Aantal Omschrijving

1 Koelkast
1 Gebruiksaanwijzing

4 Toebehoren

Omschrijving Artikelnr.

Netadapter MPS35 9103555825

5 Gebruik volgens de voorschriften

De koelkast is geschikt voor het koelen en diepvriezen van levensmiddelen.

LET OP!

Als u medicijnen wilt koelen, gelieve dan te controleren of het koelvermogen van het toestel aan de vereisten van het betreffende medicijn voldoet.

Een optimaal koelvermogen is gegarandeerd bij omgevingstemperaturen tussen +16 °C en +38 °C alsmede bij een luchtvochtigheid van hoogstens 90 %.

6 Technische beschrijving

WAECO CoolMatic CD50 (artikelnr. 444270023) en CRD50

(artikelnr. 9105304081) kunnen waren afkoelen en koelhouden. In het vriesvak kunnen producten worden diepgevroren.

De koellade kan aan de greep worden uitgetrokken en voor reinigings-doeleinden in zijn geheel uit de koelruimte worden verwijderd. Afstandhouders voorkomen dat flessen of drankverpakkingen bij het uittrekken omvallen.

Het vriesvak is uitneembaar. Zo kan de koelruimte desgewenst worden vergroot.

Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij.

Het toestel is geschikt voor gebruik op een gelijkspanning van 12 V of 24 V (bijv. in campers, in caravans of op boten).

Met een gelijkrichter (toebehoren) kunnen de 12 resp. 24-V-koelkasten op een wisselstroomnet worden gebruikt:

- gelijkrichter MPS35: voor het gebruik op een 110 – 240-V-net

Bij het gebruik op boten kan de koelkast aan een permanente helling van 30° worden blootgesteld.

Via een thermostaat kan de gewenste temperatuur traploos ingesteld worden.

6.1 Toesteloverzicht

Nr in afb. 1, Verklaring pagina 3

1 Vriesvak (uitneembaar)

2 Koellade (uitneembaar)

3 Bevestigingshendel voor de koellade

6.2 Bedieningselementen

Nr in afb. 2, Verklaring pagina 3

1 Temperatuurregelaar

2 Groene LED: gebruik

3 Rode LED: storing

4 Binnenverlichting

7 Koelkast opstellen en aansluiten

LET OP! Veiligheidsinstructies voor de installatie op boten

Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

• Het toestel is ontworpen voor een helling van max. 30°. Neem bij het opstellen van de koelkast in acht dat het toestel voor deze omstandigheden moet zijn beveiligd. Neem bij vragen over de installatie contact op met een gekwalificeerde en gespecialiseerde firma.
• Stel de koelkast zo op dat de verwarmde lucht goed kan weg-trekken (naar boven of naar de zijkanten, afb. 3, pagina 4).
• Het toestel is bestemd voor omgevingstemperaturen tussen +16°C en +38°C.
• Als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlek-schakelaar beveiligd is!

• Bevestig het toestel zoals in de gebruiksaanwijzing beschreven om gevaren te voorkomen.
• Blokkeer openingen (ventilatiesleuven etc.) in de behuizing of de inbouwstructuur niet door voorwerpen.
• De koelkast is uitsluitend geschikt voor de installatie in een inbouwnis. Na de montage mag alleen de voorkant van het toestel vrij toegankelijk zijn.
• Bij een volremming werken er sterke krachten in rijrichting. Om beschadigingen van het koeltoestel en het voertuiginterieur te voorkomen moet het koeltoestel niet met de voorzijde in rijrichting worden geïnstalleerd.

Het toestel is bestemd voor omgevingstemperaturen tussen +16 °C en +38 °C. Bij continu bedrijf mag de luchtvochtigheid niet boven 90 % liggen.

Stel het koeltoestel op een droge, beschermde plaats op. Stel het toestel niet naast warmtebronnen zoals verwarmingen, gasovens, warmwaterleidingen etc. op.

Stel de koelkast zo op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten). Zorg daarom voor voldoende ventilatie (afb. 3, pagina 4).

Nr in afb. 3, pagina 4 Verklaring

1 Koude toevoerlucht

2 Warme afvoerlucht

3 Condensator

4 Afstand boven de koelkast, als er naar boven of naar de zij- kant niet voldoende afvoerlucht kan circuleren

Het condensaat dat bij het normale gebruik van de koelkast ontstaat kan via twee afvoerkanalen op het toestel worden afgevoerd. In de afleveringstoe-stand van het toestel zijn deze afvoerkanalen afgesloten. De beide afvoerkanalen bevinden zich aan de achterzijde en aan de onderzijde van het toestel (afb. 4, pagina 4).

Kies de voor u montageplek geschikte condensaatafvoer en verwijder de afdekkap ervan.
▶Steek met een spits voorwerp (bijv. schroevendraaier) ca. 25 tot 30 mm diep in de afvoer om de binnenkant van het toestel te openen.
▶ Verwijder de opvangbak (afb. 5 1, pagina 5).
▶ Sluit een slang (afb. 6 2, pagina 5) op de uitlaataansluiting aan (afb. 6 1, pagina 5).

7.2 Koelkast aansluiten

Koelkast op gelijkstroom aansluiten

De koelkasten kunnen met 12 V of met 24 V gelijkspanning worden gebruikt.

LET OP!

Om spannings- en vermogensverlies te vermijden, moet de kabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden. Vermijd daarom extra schakelaars, stekkers of verdeeldozen.

Bepaal de nodige kabeldiameter afhankelijk van de kabellengte aan de hand van afb. 7, pagina 5.
Legenda bij afb. 7, pagina 5

Coördinatenas Betekenis Eenheid

I Kabellengte m

∅ Kabeldiameter mm²

LET OP!

Neem de juiste polariteit in acht.

▶Controleer voor ingebruikneming van het toestel, of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).

▶Sluit uw koelkast - zo direct mogelijk op de polen van de accu aan of - op een 12-V-DC-insteekplaats of een 24-V-DC-insteekplaats aan.

Beveilig de plusleiding met 15 A (bij 12 V) resp. 7,5 A (bij 24 V) (afb. 8 1, pagina 6).

▶ Verbind de rode kabel (afb. 8 rt, pagina 6) met de pluspool van de accu.
▶ Verbind de zwarte kabel (afb. 8 sw, pagina 6) met de minpool van de accu.

LET OP!

Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt.

Overspanningen kunnen de elektronica van de toestellen beschadigen.

Voor de veiligheid is de koelkast met een elektronische beveiliging tegen verkeerd polen uitgerust, die de koelkast tegen verkeerd polen bij de accu-aansluiting en tegen kortsluiting beschermt. Voor de bescherming van de accu schakelt de koelkast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel).

12 V 24 V

Uitschakelspanning 10,4 V 22,8 V

Herinschakelspanning 11,7 V 24,2 V

Koelkast op wisselstroom aansluiten (toebehoren)

GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars, als u natte handen heeft of met uw voeten op een natte ondergrond staat.
• Als u uw koeltoestel aan boord van een boot per landaansluiting aan het wisselspanningsnet gebruikt, dan moet u in elk geval een aardlekschakelaar tussen wisselspanningsnet en koeltoestel schakelen.
  Laat u door een vakmonteur adviseren.

U kunt de koelkasten op wisselspanning van 110 – 240 V\~ aansluiten als u de gelijkrichter MPS35 (toebehoren) gebruikt.

De gelijkrichter MPS35 bezit een voorrangschakeling die een aangesloten accu spaart. Bij 110 – 240 V\~ -netaansluiting schakelt de gelijkrichter automatisch over van accubedrijf op voeding via het stroomnet.

Als het 110 – 240 V\~ -stroomnet wordt afgesloten, schakelt de netgelijkrichter automatisch weer op accubedrijf over. Aansluiting op het stroomnet via de netgelijkrichter heeft altijd voorrang boven het accubedrijf.

Ga als volgt te werk als u de koelkast op wisselspanning aansluit:

▶ Bevestig de gelijkrichter zoals weergegeven op de daarvoor bestemde plaats achter op de koelkast (afb. 9, pagina 6).
▶ Beveilig het wisselstroomcircuit door een trage zekering (250 V/4 A) (afb. 9 3, pagina 6).
▶ Sluit de gelijkrichter aan, zoals in afb. 10, pagina 7 weergegeven.
▶ Sluit de koelkast op de gelijkrichter aan (afb. 10 2, pagina 7): - rode kabel: pluspool van de accu - zwarte kabel: minpool van de accu
▶ Steek de stekker in het AC-stopcontact (afb. 10 1, pagina 7).

8 Koelkast gebruiken

INSTRUCTIE

Voor u de nieuwe koelkast in gebruik neemt, moet u hem om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 134).

8.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel niet vaker dan nodig.
• Laat het koeltoestel niet langer open dan nodig is.
• Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Verwijder regelmatig stof en vuil van de condensator.

8.2 Koelkast gebruiken

De koelkast zorgt voor het conserveren van verse voedingsmiddelen. Boven-dien kunt u in het vriesvak diepgevroren levensmiddelen conserveren en verse voedingsmiddelen invriezen.

LET OP!

• In de binnenruimte van de koelbox mogen geen elektrische toestellen worden geplaatst. Een uitzondering geldt voor toestellen die door de fabrikant daarvoor zijn vrijgegeven.
• Zorg ervoor dat drank of eten in glazen flessen/potten niet te sterk afkoelt.

Bij het bevriezen zetten drank of vloeibare voeding uit. Hierdoor kunnen de glazen flessen/potten kapot gaan.

• Levensmiddelen mogen alleen in de originele verpakkingen of in geschikte bakken worden opgeslagen.
• Zorg ervoor dat er zich enkel voorwerpen of waren in de koel-kast bevinden die op de gekozen temperatuur gekoeld mogen worden.

▶ Schakel de koelkast in door de temperatuurregelaar (afb. 2 1, pagina 3) naar rechts te draaien.

INSTRUCTIE

Na het inschakelen heeft de koelkast ongeveer 60 s nodig tot de compressor begint te lopen.

Temperatuur instellen

U kunt de temperatuur traploos via de temperatuurregelaar instellen.

▶ Schakel de koelkast in door de temperatuurregelaar (afb. 2 1, pagina 3) naar rechts te draaien.

De geïntegreerde thermostaat regelt de temperatuur als volgt:

● 1 = geringste koelvermogen

● 7 = hoogste koelvermogen

INSTRUCTIE

Het koelvermogen kan worden beïnvloed door

● de omgevingstemperatuur,
- de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
- het aantal keren dat de deur wordt geopend.

Levensmiddelen conserveren

U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd is doorgaans op de verpakking aangegeven.

LET OP!

Conserveer geen warme levensmiddelen in het koelvak.

Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.

INSTRUCTIE

Conserveer levensmiddelen die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes.

Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht.
▶ Neem de volgende instructies bij het conserveren in acht:
– Vries producten, die aan het ontdooien zijn of ontdooid zijn, in geen geval opnieuw in, maar nuttig deze zo snel mogelijk.
- Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

Koellade uitnemen

▶Trek de koellade tot de aanslag open.
▶Druk de bevestigingshendel omhoog om de aanslag los te zetten.
▶Trek de koellade eruit.

Vriesvak uitnemen

▶ Open de klep van het vriesvak en zet deze horizontaal.
▶Maak de ketting uit los uit de bevestiging.
▶Trek de klep er naar buiten af. Daardoor wordt ook het legbord uitgetrokken.

Koelruimte ontdooien

Het toestel biedt twee mogelijkheden om het condens, dat bij het gebruik ontstaat, te verwijderen:

- direct naar buiten afvoeren:

Verwijder de opvangbak (afb. 5 1, pagina 5).

Sluit een slang (afb. 6 2, pagina 5) op de uitlaataansluiting aan (afb. 6 1, pagina 5).

- opvangen in de opvangbak:

Leeg de opvangbak (afb. 5 1, pagina 5) indien nodig.

Vriesvak ontdooien

LET OP!

Gebruik geen mechanisch gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

Ga als volgt te werk om de koelkast te ontdooien:

▶Neem de waren eruit.
▶ Bewaar deze evt. in een ander koeltoestel zodat ze koud blijven.
Zet de temparatuurregelaar (afb. 2 1, pagina 3) op „0”.
▶Laat de deur open.

8.3 Vergrendeling losmaken

LET OP!

Verstel het vergrendelingsmechanisme alleen bij een geopende lade. Indien het bij een gesloten lade wordt versteld, raakt het toestel beschadigd.

De koelkast beschikt over een vergrendelingsmechanisme (afb. 11 1, pagina 7) dat ook als transportbeveiliging dient. De volgende instellingen zijn mogelijk:

- Lock (schijf tot de aanslag naar rechts draaien): De lade is gesloten en vergrendeld.

Om de lade te openen, trekt u de greep omhoog en trekt u de lade eruit.

- Vent (schijf tot de aanslag naar links draaien): De lade is iets geopend, maar wel vastgezet.

Gebruik deze stand, als u het toestel langere tijd buiten werking stelt.

8.4 Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk:

▶ Draai de temperatuurregelaar (afb. 2 1, pagina 3) op stand „0”.
Koppel de aansluitkabel van de accu los of trek de stekker van de wisselstroomleiding uit de gelijkrichter.
▶Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud“ op pagina 134).
Draai de vergrendelingsschijf (afb. 11 1, pagina 7) tot de aanslag naar links („Vent“).
▶Sluit de deur tot deze vastklikt.
√ De deur blijft open en verhindert zo geurvorming.

9 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.
• Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

▶ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶Veeg de koelkast na het reinigen met een doek droog.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoer

WAARSCHUWING! Gevaar voor kinderen!

Voor het afvoeren van uw oude koelkast:

• Demonteer de lade.
• Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

12 Storingen verhelpen

Betekenis van de rode LED (afb. 2 3, pagina 3)

Bij functiestoringen licht de LED meerdere keren op. Het aantal impulsen hangt van het type storing af.

leder oplichten duurt steeds een kwart seconde. Na de serie impulsen volgt een pauze. De reeks voor de storing wordt om de vier seconden herhaald.

Aantal lichtimpulsen	Storing Mogelijke oorzaak
1 Voedingsspanning	De voedingsspanning ligt buiten het ingestelde bereik.
2 Overstroom ventiator	De ventilator belast de elektronische eenheid met meer dan 1 A.
3 Motor start niet De rotor zit vast.		De verschildruk in het koelsysteem is te hoog (>5 bar).
4 Te laag toerental	Bij te sterk belast koelsysteem kan het minimumtoerental van de motor van 1850 min^-1 niet worden aangehouden.
5 Overtemperatuur	van de elektronische eenheid	Bij te sterk belast koelsysteem of te hoge temperatuur wordt de elektronische eenheid te heet.

Binnentemperatuur te laag in regelaarstand „1”

Storing Mogelijke oorzaak Oplossing
Compressor loopt permanent	Thermostaat defect Thermostaat vervangen
Compressor loopt lang In	het vriesvak werd een grotere hoeveelheid ingevroren

Compressor loopt niet (accuaansluiting)

Storing Mogelijke oorzaak Oplossing
U_KL=0 V Onderbreking in de aansluitleiding accu – elektronica		Verbinding tot stand brengen
		Hoofdschakelaar defect (indien voorhanden)
		Extra leidingbeveiliging doorgebrand (indien voorhanden)
U_KL≤ U_AAN	Accuspanning te laag Accu laden
Startpoging met U_KL≤ U_UIT	Losse kabelverbinding Slecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering Accu vervangen
	Kabeldiameter te gering	Kabel vervangen (afb. 7, pagina 5)
Startpoging met U_KL≥ U_AAN	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
Elektrische onderbreking in de compressor tussen de pennen	Compressor defect De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden.

U_KL Spanning tussen plus- en minklem van de elektronica
U_AAN Inschakelspanning elektronica
U_UIT Uitschakelspanning elektronica

Compressor loop niet (aansluiting op wisselspanning)

Storing Mogelijke oorzaak Oplossing
Geen spanning Onderbreking in de aansluitleiding Verbinding tot stand brengen
Extra leidingbeveiliging doorgebrand (indien voorhanden)		Leidingbeveiliging vervangen
Spanning is voorhanden, maar compressor loopt niet	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
Elektrische onderbreking in de compressor tussen de pennen	Compressor defect De reparatie kan alle een door een geautoriseerd servicebedrijf uitgevoerd worden.

Koelvermogen vermindert, binnentemperatuur stijgt

Storing Mogelijke oorzaak Oplossing
Compressor loopt lang/permanent	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
	Ventilator defect Ventilator vervangen
Compressor loopt zelden	Accucapaciteit uitgeput Accu laden

Abnormale geluiden

Storing Mogelijke oorzaak Oplossing
Luid brommen Onderdeel	van het koelcircuit kan niet vrij trillen (ligt tegen wand aan)	Onderdeel voorzichtig buigen
	Vreemde voorwerpen tussen koel-machine en wand ingeklemd	Vreemde voorwerpen verwijderen
	Ventilatorgeluid –

	CoolMatic CD50 CoolMatic CRD50
Aansluitspanning:	12 V---/24 V---
Nominale stroom: 5,7 A bij	12 V---
	2,8 A bij 24 V---
Koelvermogen:
Koelvak:	+2 °C tot +12 °C
Vriesvak:	-15 °C tot -7 °C
Categorie: met vriesvak:	Categorie 5(koelkast met 2-sterren vak)Vriesvak verwijderd: Categorie 1(koelkast met één of meerdere opbergvakken)
Energieverbruik: 31,2 Ah/24h
Nuttige inhoud:	46,7 l	46,7 l
daarvan vriesvak:	9 l	6 l
Klimaatklasse: ST
Omgevingstemperatuur: +16 °C tot +38 °C
Luchtvochtigheid: maximaal 90 %
Permanente helling: maximaal 30°
Geluidsemissie: 46 dBA
Afmetingen:	afb. 12, pagina 7
Gewicht:	19 kg
Koelmiddel R134a:	55 g
Keurmerk/certificaten:
