NÁVOD NA OBSLUHU CoolMatic CD 50 WAECO

Návod na montáž a uvedenie do prevádzky

HU 330 Hütőszekrény

2.2 Bezpečnost za provozu prístroje

NEBEZPEČÍ!

Propojte červený kabel (obr. 8 rt, strana 6) s kladným pólem baterie.
Propojte černý kabel (obr. 8 sw, strana 6) se záporným pólem baterie.

POZOR!

– Červený kabel: Kladný pól baterie

Integrovaný termostat reguluje teplotu takto:

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov 310
2 Bezpečnostné pokyny 311
3 Obsah dodávky 314
4 Príslušenstvo 314
5 Správne používanie .... 314
6 Technický popis 315
7 Inštalácia chladničky a jej pripojenie .....316
8 Používanie chladničky 320
9 Čistenie a starostlivost'. 324
10 Záruka 325
11 Likvidácia 325
12 Odstránenie porúch 326
13 Technické údaje. 329

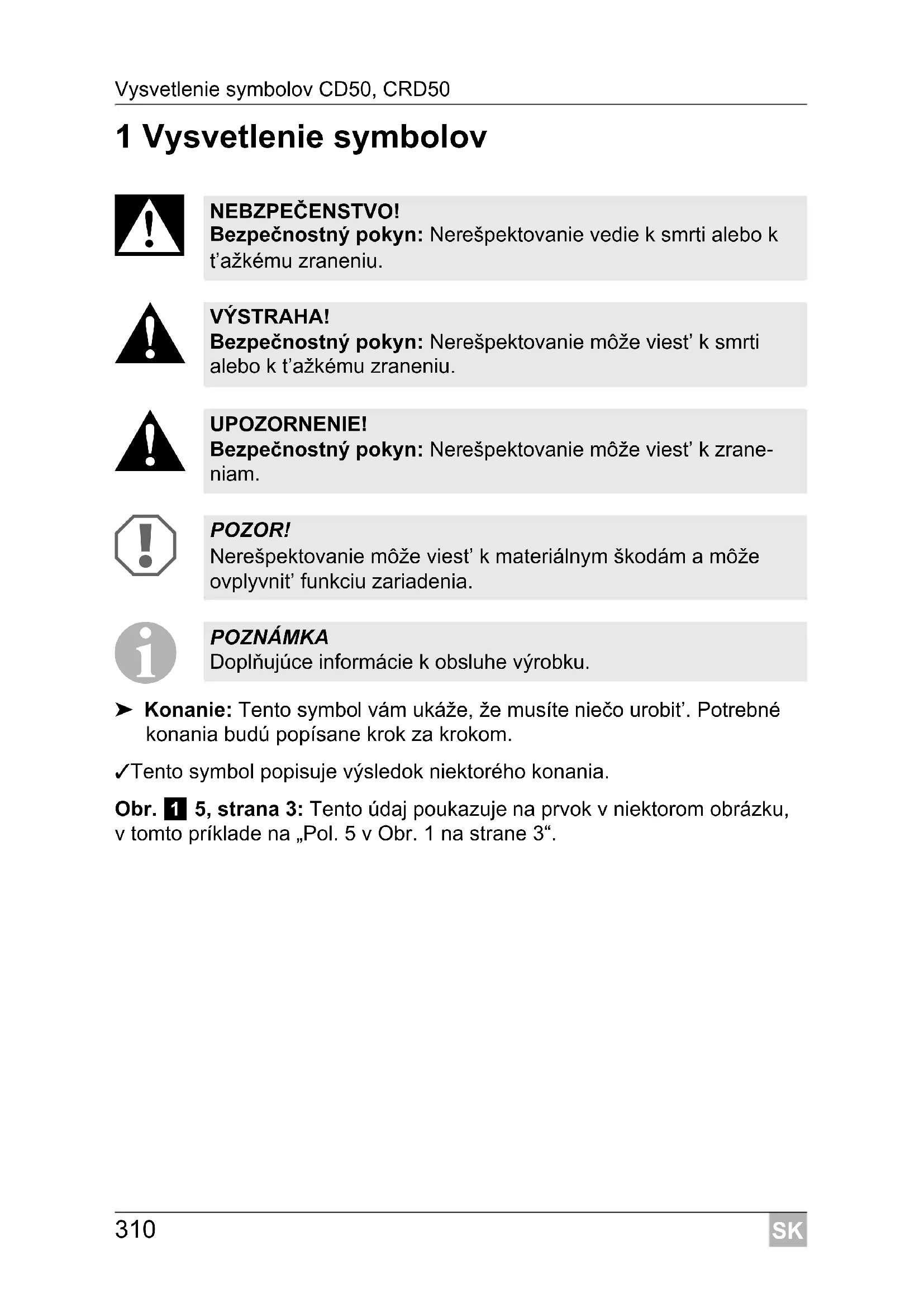

1 Vysvetlenie symbolov

NEBZPEČENSTVO!

Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Konanie: Tento symbol vám ukáže, že musíte niečo urobit'. Potrebné konania budú popísane krok za krokom.
√Tento symbol popisuje výsledok niektorého konania.

Obr. 1 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

● Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi a prepätiami
- Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode

- V prípade člnov: Pri sietovej prevádzke bezpodmienečne zabezpečte, aby napájanie prúdom bolo zaistené FI prúdovým chráničom.

VÝSTRAHA!

- Inštaláciu vo vlhkých priestoroch prenechajte len odborníkovi.

- Ked' má prístroj viditel'né poškodenia, nesmie sa uviest' do prevádzky.

- Ked' je prípojný kábel tohto prístroja poškodený, musí ho vymenit' výrobca, jeho zákaznícky servis alebo iná kvalifikovaná osoba, aby sa predišlo ohrozeniam.

- Opravy na tomto prístroji smú vykonávať len odborníci. Neodbornými opravami môžu vzniknúť značné nebezpečenstvá.

- Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnostami a vedomostami, ked'sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.

- Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.

● Dohliadajte na deti, aby sa nehrali s prístrojom.

- Prístroj odkladajte a používajte mimo dosahu detí mladších ako 8 rokov.

- V prístroji neuskladňujte látky, pri których hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s hnacím plynom.

UPOZORNENIE!

• Nebezpečenstvo pomliaždenia! Nesiahajte do závesu.
• Potraviny sa smú uskladňovať len v originálnom obale alebo vhodných nádobách.

POZOR!

• Porovnajte údaje o napätí na typovom štítku s existujúcim zdrojom napätia.
• Zástrčku nikdy nevyťahujte zo zásuvky t’ahaním za prípojný kábel.
• Ked' je chladiaci prístroj pripojený k zásuvke jednosmerného prúdu: Odpojte váš chladiaci prístroj a iné spotrebiče od batérie skôr, než pripojíte rýchlonabíjacie zariadenie.
• Ked' je chladiaci prístroj pripojený k zásuvke jednosmerného prúdu: Odpojte spojenie alebo vypnite chladiaci prístroj, ked' vypínate motor. Inak sa môže vybit' batéria.
• Chladiaci prístroj nie je vhodný na skladovanie žieravých látok alebo látok s obsahom rozpúšťadiel.
• Odtokový otvor vždy udržiavajte čistý.
• Chladiaci okruh v žiadnom prípade neotvárajte.
• Zariadenie nikdy neprepravujte vo vodorovnej polohe, aby z kompresora nevytiekol olej.
• Pri preprave dávajte pozor, aby nedošlo k poškodeniu chladia-ceho okruhu. Chladiaci prostriedok v chladiacom okruhu je l'ahko vznietitel'ný.

V prípade poškodenia chladiaceho okruhu:

- Prístroj osad'te na suchom mieste, ktoré je chránené pred striekajúcou vodou.

2.2 Bezpečnost' pri prevádzke zariadenia

NEBZPEČENSTVO!

- Nikdy sa nedotýkajte holými rukami obnažených vodičov. To platí predovšetkým pri prevádzke prostredníctvom siete strieda-vého prúdu.

UPOZORNENIE!

• Pred uvedením do prevádzky dbajte na to, aby bolo suché prívodné vedenie a konektor.
• Ked' prístroj pripojíte k batérii, zabezpečte, aby sa potraviny nedostali do styku s kyselinou batérie.

POZOR!

• Nepoužívajte žiadne elektrické prístroje v chladiacom prístroji, okrem prípadu, ked' výrobca odporúča používanie týchto prístrojov takýmto spôsobom.
• Prístroj neodkladajte v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, silné slnečné žiarenie, plynové pece atd').
• Nebezpečenstvo prehriatia!

Dbajte na to, aby sa teplo, ktoré vzniká pri prevádzke, mohlo dostatočne odvádzat'. Zabezpečte, aby bol prístroj v dostatočnej vzdialenosti od stien alebo predmetov, aby bola umožnená cirkulácia vzduchu.

• Dbajte na to, aby vetracie otvory neboli zakryté.
• Do vnútorného zásobníka neplňte žiadne kvapaliny alebo l'ad.
• Prístroj nikdy neponorte do vody.
• Chráňte prístroj a káble pred vysokými teplotami a mokrom.
• Dbajte na to, aby sa potraviny nedotýkali stien chladiaceho priestoru.

3 Obsah dodávky

Množstvo Označenie

5 Správne používanie

Chladnička je vhodná na chladenie a zmrazovanie potravín.

POZOR!

Ak chcete schladit' lieky, skontrolujte, prosím, či chladiaci výkon prístroja zodpovedá požiadavkám príslušného liečiva.

Optimálny chladiaci výkon je zaručený pri teplote okolia +16 °C až +38 °C a pri vlhkosti vzduchu maximálne 90 %.

6 Technický popis

(č. výrobku 9105304081) môžu chladit tovar, príp. ho udržiavať v chlade.

V mraziacom priestore sa môže tovar zmrazit'.

Aby sa chladiaca priehradka umyla, možno ju uchopením za držadlo úplne vytiahnuť z chladiaceho priestoru. Dištancné držiaky zaistujú fl’aše alebo nápojové obaly pri vytahovaní pred prevrátením.

Mraziaci priečinok sa dá vybrat'. Takto možno v prípade potreby zväčšit' chla- diaci priestor.

Všetky materiály použité v chladničke sú vhodné na to, aby prichádzali do styku s potravinami. Chladiaci okruh si nevyžaduje údržbu.

Zariadenie je vhodné na používanie pri jednosmernom napätí 12 V alebo 24 V (napr. v karavanoch, v prívesoch alebo na člnoch).

Usmerňovačom (príslušenstvo) sa môžu 12, resp. 24 V chladničky pripojit' k sieti striedavého prúdu:

- Usmerňovač MPS35: Pre používanie v 110 – 240 V sieti

Pri používaní v člnoch môže byť chladnička vystavená trvalému nakloneniu 30°.

Termostatom možno plynulo nastavit' požadovanú teplotu.

6.1 Prehl'ad prístroja

Č. vobr. 1, strane 3	Vysvetlenie
1	Mraziaci priečinok (vyberatel'ný)
2	Chladiaca priehradka (vyberatel'ná)
3	Upevňovacia páčka pre chladiacu priehradku

6.2 Ovládacie prvky

Č. vobr. 2, strane 3	Vysvetlenie
1 Regulátor teploty
2 Zelená LED (prístroj v činnosti)
3 Červená LED (porucha)
4 Osvetlenie vnútorného priestoru

7 Inštalácia chladničky a jej pripojenie

POZOR! Bezpečnostné pokyny a upozornenia týkajúce sa inštalácie na člnoch

Dodržiavajte špeciálne pri inštalácii na člnoch nasledovné pokyny a upozornenia:

• Prístroj je dimenzovaný na naklonenie do 30°. Pri inštalácii prístroja nezabudnite, že prístroj musí byť podľa uvedeného zaistený. V prípade otázok týkajúcich sa inštalácie sa obrát’te na certifikovanú odbornú firmu.
• Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzat' (bud' smerom hore alebo do strán, obr. 3, strane 4).
• Prístroj je určený pre okolité teploty medzi +16 °C a +38 °C.
• Pri siet'ovej prevádzke bezpodmienečne zabezpečte, aby napájanie prúdom bolo zaistené FI spínačom!

7.1 Inštalácia chladničky

POZOR!

• Prístroj upevnite podľa opisu v návode na obsluhu, aby ste predišli ohrozeniu.
• Otvory (vetracie otvory atd.).) v kryte alebo na miestach zabudovania udržiavajte volné, bez akýchkol'vek predmetov.
• Chladnička je vhodná výlučne na inštaláciu zabudovaním do výklenku. Po montáži smie byť prístupná len predná časť prístroja.
• Pri plnom brzdení pôsobia v smere jazdy veľké sily. Aby sa predišlo poškodeniam chladiacich zariadení a interiéru vozidla, nemalo by byť chladiace zariadenie nainštalované prednou časťou v smere jazdy.

Prístroj je určený pre okolité teploty medzi +16 °C a +38 °C. V trvalej prevádzke nesmie byt' vlhkost' vzduchu vyššia než 90 %.

Prístroj osad'te na suchom, chránenom mieste. Prístroj neumiestňujte vedl'a zdrojov tepla, ako kúrenie, plynové pece, teplovodné potrubia atd'.

Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzat' (bud' smerom hore alebo do strán). Zabezpečte preto dostatočné vetranie (obr. 3, strane 4).

Č. vobr. 3, strane 4	Vysvetlenie
1 Studený privádzaný vzduch
2 Teplý odvádzaný vzduch
3 Kondenzátor
4	Vzdialenost' nad, ked' smerom hore alebo do strán nemôže cirkulovat' dostatočne odvádzaný vzduch

Kondenzát, ktorý vzniká počas normálnej prevádzky chladničky, sa môže odvádzať dvomi odtokmi na prístroji. V stave pri dodávke prístroja sú tieto odtoky zatvorené. Obidva odtoky sa nachádzajú na zadnej a dolnej strane prístroja (obr. 4, strane 4).

Vyberte odtok kondenzátu, ktorý je vhodný pre vaše miesto inštalácie a odstráňte na čnom uzáver.
Pichnite ostrým predmetom (napr. skrutkovačom) do odtoku do híbky cca 25 až 30 mm, aby ste otvorili vnútornú stranu prístroja.

▶ Odstráňte zachytávaciu misku (obr. 5 1, strane 5).
▶ Pripojte hadicu (obr. 6 2, strane 5) k vypúšťaciemu hrdlu (obr. 6 1, strane 5).

7.2 Pripojenie chladničky

Pripojenie chladničky na jednosmerný prúd

Chladničky sa môžu prevádzkovat's 12 V alebo 24 V jednosmerným prúdom.

POZOR!

Nepoužívajte preto prídavné spínače, konektory a rozvádzacie zásuvky.

Určte potrebný prierez kábla v závislosti od dížky kábla podľa obr. 7, strane 5.

Legenda k obr. 7, strane 5

Dbajte na správnu polaritu.

Pred uvedením prístroja do prevádzky skontrolujte, či sa prevádzkové napätie zhoduje s napätím batérie (pozri typový štítok).
▶Chladničku pripojte

• p o d l'a možnosti k pólom batérie alebo
• na 12 V=== miesto na pripojenie alebo 24 V=== miesto na pripojenie.

Poistite plusové vedenie 15 A (pri 12 V) resp. 7,5 A (pri 24 V) (obr. 8 1, strane 6).

Pred nabíjaním batérie rýchlonabíjacím prístrojom odpojte prístroj a iné spotrebiče od batérie.

Nadmerné napätie môže poškodit' elektroniku prístrojov.

Kvôli bezpečnosti je chladnička vybavená elektronickou ochranou proti prepólovaniu, ktorá ju chráni pred prepólovaním pri pripojení batérie a pred skratom. Kvôli ochrane batérie sa chladnička v prípade nedostatočného napätia automaticky vypne (pozri nasledovnú tabuľku).

12 V 24 V

Pripojenie chladničky na striedavý prúd (príslušenstvo)

NEBZPEČENSTVO! Ohrozenie života!

• Nikdy nemanipulujte s konektormi a spínačmi, ked' máte mokré ruky alebo stojíte vo vode.
• Ak prevádzkujete chladničku na palube člna cez brehovú prípojku v sieti so striedavým napätím, v každom prípade musíte zapojiť ochranný prúdový chránič FI medzi siet’ striedavého napätia a chladiaci prístroj.
  Porad'te sa s odborníkom.

Chladničky môžete pripojit' k striedavému napätiu 110 – 240 V\~, ak použijete usmerňovač MPS35 (príslušenstvo).

Usmerňovač MPS35 disponuje prioritným obvodom, ktorý chráni pripojenú batériu. Pri 110 – 240 V\~ sietovom pripojení usmerňovač automaticky prepne z batériovej prevádzky na sietovú prevádzku.

Ak sa 110 – 240 V\~ siet' odpojí, siet'ový usmerňovač automaticky prepne opät' na batériovú prevádzku. Siet'ová prevádzka cez siet'ový usmerňovač má vždy prioritu pred batériovou prevádzkou.

8 Používanie chladničky

POZNÁMKA

Pred uvedením chladničky do prevádzky by ste ju z hygienických dôvodov mali vyčistiť zvonku a zvnútra vlhkou handričkou (pozri kap. „Čistenie a starostlivost“ na strane 324).

8.1 Tipy na úsporu energie

• Zvol'te dobre odvetrané a pred slnečným žiarením chránené miesto osadenia.
• Teplé jedlá nechajte najprv ochladit', pokým ich budete v zariadení udržiavat' studené.
• Neotvárajte chladiace zariadenia častejšie než je to potrebné.
• Nenechávajte chladiace zariadenie otvorené dlhšie než je to potrebné.
• Chladničku odmrazte, akonáhle sa vytvorí vrstva námrazy.
• Zabránite tak nepotrebne nízkej vnútornej teplote.
• Kondenzátor v pravidelných intervaloch zbavte prachu a nečistôt.

8.2 Používanie chladničky

Chladnička umožňuje konzervovanie čerstvých potravín. Okrem toho v mraziacej priehradke môžete konzervovať zmrazené potraviny a zmrazit’ čerstvé potraviny.

POZOR!

• Vo vnútri chladiaceho prístroja sa nesmú použit' žiadne elektrické prístroje. Výnimkou sú prístroje, ktoré sú na to povolené výrobcom.
• Dbajte na to, aby sa nápoje alebo jedlá v sklenených nádobách neschladili príliš silno.
  Pri zmrazení nápoje alebo tekuté jedlá zväčšia svoj objem. Sklenená nádoba sa tak môže zničit'.
• Potraviny sa smú uskladňovať len v originálnom obale alebo vhodných nádobách.
• Dbajte na to, aby sa v chladničke nachádzali len predmety, príp. tovar, ktorý sa môže chladit' na zvolenú teplotu.

▶ Chladničku zapnite tak, že regulátor teploty (obr. 2 1, strane 3) otočíte doprava.

POZNÁMKA

Po zapnutí potrebuje chladnička približne 60 s, kým nabehne kompresor.

Nastavenie teploty

Teplotu môžete plynulo nastavit' regulátorom teploty.

▶ Chladničku zapnite tak, že regulátor teploty (obr. 2 1, strane 3) otočíte doprava.

Integrovaný termostat reguluje teplotu nasledovne:

● 1 = najnižší chladiaci výkon

● 7 = najvyšší chladiaci výkon

POZNÁMKA

Chladiaci výkon môže byť ovplyvnený

• teplotou okolia,
• množstvom konzervovaných potravín,
• častost'ou otvárania dverí.

Konzervovanie potravín

V chladiacej priehradke môžete konzervovat' potraviny. Doba konzervovania potravín je zvyčajne uvedené na obale.

POZOR!

V chladiacej priehradke nekonzervujte žiadne teplé potraviny. Do mraziacej priehradky nedávajte sklenené nádoby s tekutinami.

POZNÁMKA

Potraviny, ktoré l'ahko absorbujú pachy a chute, ako aj tekutiny a výrobky s vysokým obsahom alkoholu konzervujte tesne uzavretých nádobách.

▶ Všimnite si údaje o teplote uskladnenia a použiteľnosti na obale potravín.
▶ Rešpektujte nasledovné upozornenia týkajúce sa konzervovania:

– Výrobky, ktoré sa rozmrazujú alebo sa rozmrazili, v žiadnom prípade znova nezmrazujte, ale ich čo najskôr spotrebujte.

- Zabaľte potraviny do hliníkovej, príp. polyetylénovej fólie a zatvorte do vhodnej nádoby s vekom. Tým sa arómy, substancie a čerstvošť lepšie zachovajú.

Vybratie chladiacej priehradky

▶Vytiahnite chladiacu priehradku až na doraz.
Zatlačte zaistovaciu páčku nahor, aby ste povolili doraz.
▶Vyberte chladiacu priehradku.

Vybratie mraziacej priehradky

▶Otvorte klapku mraziacej priehradky a umiestnite ju vodorovne.
▶ Povol'te ret'az z upevnenia.
▶ Vytiahnite klapku smerom von. Tým sa vytiahne aj dno priehradky.

Rozmrazenie mraziaceho priestoru

Prístroj ponúka dve možnosti, ako odstránit' kondenzát, ktorý pri prevádzke vznikne:

- Odvádzat' priamo von:

Odstráňte zachytávaciu misku (obr. 5 1, strane 5).

Pripojte hadicu (obr. 6 2, strane 5) k vypúšťaciemu hrdlu (obr. 6 1, strane 5).

- Zachytit' v zachytávacej miske:

V prípade potreby vyprázdnite zachytávaciu misku (obr. 5 1, strane 5).

Rozmrazte mraziaci priestor.

POZOR!

Na odstránenie vrstvy námrazy alebo uvoľnenie primrazených predmetov nepoužívajte žiadne mechanické nástroje.

▶Chladené potraviny vyberte.
▶ V prípade potreby ich uskladnite v inom chladiacom prístroji, aby zostali schladené.
▶ Nastavte regulátor teploty (obr. 2 1, strane 3) do polohy „0“.
▶Nechajte dvere otvorené.

8.3 Uvol'nenie zaistenia

POZOR!

Prestavujte zaist'ovací mechanizmus iba pri otvorenej priehradke. Keby sa prestavoval pri zatvorenej priehradke, prístroj sa poškodí.

Chladnička je vybavená zaistovacím mechanizmom (obr. 11 1, strane 7), ktorý slúži aj ako zaistenie pri preprave. Možné sú nasledujúce nastavenia:

- Lock (otočit' kolieskom doprava až na doraz): Zásuvka je zatvorená a zaistená.

Túto pozíciu používajte vtedy, ked' prístroj nebudete dlhší čas používať.

8.4 Vypnutie a odstavenie chladničky

Ak chladničku nebudete používať dlhší čas, postupujte nasledovne:

▶ Nastavte regulátor teploty (obr. 2 1, strane 3) na stupeň „0“.
▶ Odpojte prípojný kábel od batérie alebo vytiahnite konektor vedenia striedavého napätia z usmerňovača.
▶ Vyčistite chladničku (pozri kap. „Čistenie a starostlivost“ na strane 324).
▶ Otáčajte zaist'ovacie koliesko (obr. 11 1, strane 7) dol'ava až na doraz („Vent“).
▶Dvere zatvorte tak, aby zapadli.
√ Dvere zostanú otvorené a zabránia tak, aby sa vytváral zápach.

9 Čistenie a starostlivost'

VÝSTRAHA!

• Chladničku nikdy nečistite pod tečúcou vodou alebo dokonca vo vode.
• Na čistenie nepoužívajte ostré čistiace prostriedky alebo tvrdé predmety, pretože by mohli chladničku poškodit'.
• Nepoužívajte tvrdé alebo špicaté nástroje, aby ste urýchlili proces odmrazovania.

▶ Chladničku čistite pravidelne a hned', ako je znečistená, vlhkou handričkou.
Dbajte na to, aby do tesnenia nakvapkala voda. Mohlo by to poškodit' elektroniku.
▶ Po vyčistení utrite chladničku handričkou dosucha.

10 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

11 Likvidácia

VÝSTRAHA! Nebezpečenstvo uväznenia detí!

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

12 Odstránenie porúch

V prípade prevádzkových porúch LED viackrát zasvieti. Počet impulzov závisí od druhu poruchy.

Každé rozsvietenie trvá štvrt' sekundy. Po sérii impulzov nasleduje pauza. Sekvencia chyby sa opakuje každé štyri sekundy.

Počet svetelných impulzov	chyba Možná príčina
1 Napájacie napätie	Napájacie napätie je mimo nastavenéhorozsahu.
2 Nadprúd ventilátora	Ventilátor zaťažuje elektronickú jednotku hodnotou vyššou ako 1 A.
3 Motor sa nerozbehne	Rotor uviazol.	Diferenčný tlak v chladiacom systéme je príliš vysoký (5>barov).
4	Príliš nízke otáčky	Pri príliš zaťaženom chladiacom systéme sa nedá udržat’ minimálny počet otáčok motora 1 850 min ^-1 .
5 Prehriatie elektronickej jednotky		Pri príliš vysokom zaťažení chladiaceho systému alebo príliš vysokej teplote sa elektronická jednotka príliš zahreje.

Vnútorná teplota príliš nízka v stupni regulátora „1“

Porucha Možná príčina	Riešenie
Kompresor nepretržito beží	Termostat je chybný Vymeňte termostat
Kompresor beží dlho	V mraziacom priečinku je namrznuté veľké množstvo	-

Kompresor nebeží (pripojenie batérie)

Porucha Možná príčina	Riešenie
U_KL = 0 V Prerušenie v pri	pájacom vedení baté-rie-elektroniky	Vytvorte spojenie
	Hlavný spínač je chybný (ak je k dis-pozícii)	Vymeňte hlavný spínač
	Doplnková poistka vedenia prepálená (ak je k dispozícii)	Vymeňte poistku vedenia
U_KL ≤ U_ZAP	Napätie batérie je príliš nízke Nabite batériu
Štartovací pokus s U_KL ≤ U_VYP	Uvolnené káblové spojenie Zlý kontakt (korózia)	Vytvorte spojenie
	Kapacita batérie je príliš nízka Vymeňte batériu
	Prierez kábla je príliš malý	Vymeňte kábel (obr. 7, strane 5)
Štartovací pokus s U_KL ≥ U_ZAP	Teplota okolia príliš vysoká –
	Prívod a odvod vzduchu nie je dosta-točný	Premiestnite chladničku
	Kondenzátor je znečistený	Vyčistite kondenzátor
Elektrické prerušenie v kompresore medzi kolíkmi	Kompresor je chybný Opravy smie vykonávaťlen autorizovaný servis.

U_KL Napätie medzi kladnou a zápornou svorkou elektroniky

Porucha Možná príčina	Riešenie
Chýba napätie Prerušenie	v prípojnom vedení Vytvorte spojenie
	Hlavný spínač je chybný (ak je k dispozícii)	Vymeňte hlavný spínač
	Doplnková poistka vedenia prepálená (ak je k dispozícii)	Vymeňte poistku vedenia
Napätie je prítomné, ale kompresor nebeží	Teplota okolia príliš vysoká –
	Prívod a odvod vzduchu nie je dosta-točný	Premiestnite chladničku
	Kondenzátor je znečistený	Vyčistite kondenzátor
Elektrické prerušenie v kompresore medzi kolíkmi	Kompresor je chybný Opravy smie vykonávaťlen autorizovaný servis.

Chladiaci výkon zostáva rovnaký, vnútorná teplota stúpa

Porucha Možná príčina	Riešenie
Kompresor beží dlho/nepretržite	Teplota okolia príliš vysoká –
	Prívod a odvod vzduchu nie je dosta-točný	Premiestnite chladničku
	Kondenzátor je znečistený	Vyčistite kondenzátor
	Ventilátor je chybný Vymeňte ventilátor
Kompresor beží zried-kavo	Kapacita batérie je vybitá Nabite batériu

Nezvyčajné zvuky

Porucha Možná príčina	Riešenie
Hlasné hučanie	Konštrukčný dielec okruhu chladenia sa nemôže vol'ne kolísat' (prilieha k stene)	Konštrukčný dielec opatrne ohnite
	Medzi chladiacim prístrojom a stenou uviazlo cudzie teleso	Odstráňte cudzie teleso
	Hlučnosť ventilátora	-

13 Technické údaje

	CoolMatic CD50 Cool	IMatic CRD50
Pripájacie napätie:	12 V---/24 V---
Menovitý prúd: 5,7 A až 12 V---	2,8 A až 24 V---
Chladiaci výkon:Chladiaca priehradka:Mraziaca priehradka:	+2 °C až +12 °C-15 °C až -7 °C
Kategória: s mraziacou priehradkou: kategória 5(chladnička s dvojhviezdičkovou priehradkou)vybratá mraziaca priehradka: kategória 1(chladnička s jednou alebo viacerými úložnýmipriehradkami)
Energetická spotreba: 31,2 Ah/24 h
Užitočný obsah:z toho mraziaca priehradka:	46,7 l9 l	46,7 l6 l
Teplotná trieda: ST
Teplota okolia: +16 °C až +38 °C
Vlhkosť vzduchu: max. 90 %
Trvalé naklonenie: max. 30°
Emisie zvuku: 46 dBA
Rozmery:	obr. 12, strane 7
Hmotnosť:	19 kg
Chladiaci prostriedok R134a:	55 g
Skúšky/certifikáty:
