MANUALE UTENTE CoolMatic CD 20 WAECO

IT 58 Frigorifero a cassetto

Istruzioni di montaggio e d'uso

NL 71 Ladekoelbox

Prima di effettuare la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione dell'apparecchio consegnarlo all'utente successivo.

Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

Indice

1 Spiegazione dei simboli 58
2 Indicazioni di sicurezza 59
3 Dotazione....61
4 Uso conforme alla destinazione....62
5 Descrizione tecnica 62
6 Installazione 63
7 Impiego 64
8 Pulizia e cura....66
9 Garanzia 67
10 Smaltimento 67
11 Eliminazione dei disturbi 68
12 Specifiche tecniche 70

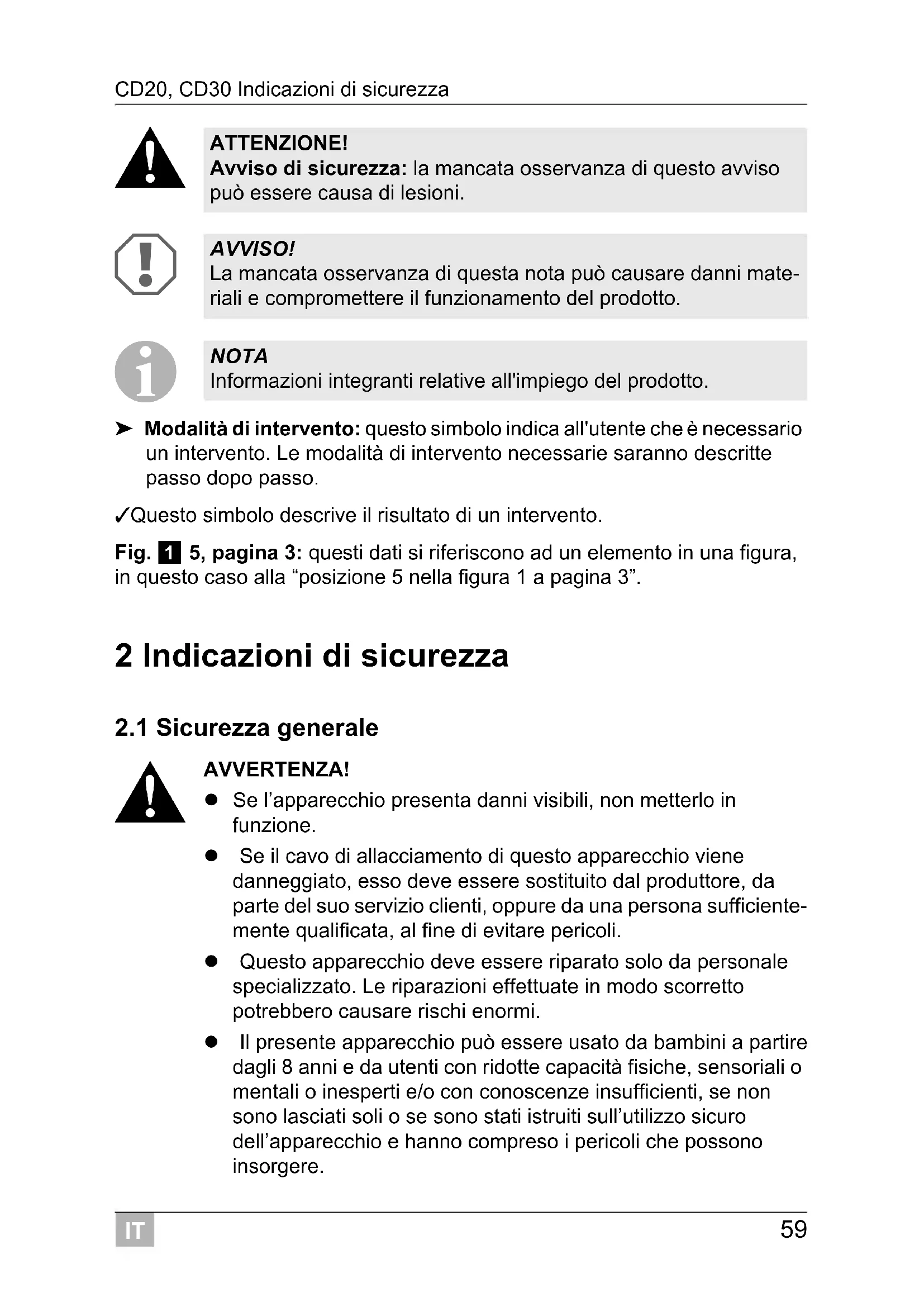

1 Spiegazione dei simboli

PERICOLO!

Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
√Questo simbolo descrive il risultato di un intervento.

Fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”.

2 Indicazioni di sicurezza

2.1 Sicurezza generale

AVVERTENZA!

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.
• Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.

• Il presente apparecchio può essere usato da bambini a partire dagli 8 anni e da utenti con ridotte capacità fisiche, sensoriali o mentali o inesperti e/o con conoscenze insufficienti, se non sono lasciati soli o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e hanno compreso i pericoli che possono insorgere.

• La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.

• I bambini non possono giocare con l'apparecchio.
• Sorvegliare i bambini per evitare che giochino con l'apparecchio.
• Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini al di sotto degli 8 anni.
• Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE!

• Staccare l'apparecchio dalla rete
• prima di effettuare la pulizia e la cura
• dopo ogni utilizzo
• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

AVVISO!

• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
• Collegare l'apparecchio solo con il cavo di allacciamento CC alla spina CC del veicolo (ad es. accendisigari).
• Non estrarre mai la spina dalla presa tirando il cavo di allaccia- mento.
• Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.
• Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

- Non toccare mai i cavi nudi a mani nude.

ATTENZIONE!

- Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

AVVISO!

• Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).
• Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare liberamente.

• Fare attenzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
• Non immergere mai l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

- Per il funzionamento nell'autocarro: svuotare il frigorifero e spegnere l'apparecchio (vedi capitolo "Come spegnere il frigorifero" a pagina 65), prima di inclinare la cabina di guida.

3 D o t a z i o n

Quantità Denominazione

1 Frigorifero a cassetto
4 Angolo di fissaggio
1 Istruzioni per l'uso

4 Uso conforme alla destinazione

I frigoriferi a cassetto CD 20 e CD 30 sono idonei per l'utilizzo in autocarri, imbarcazioni o caravan e sono studiati per uno sbandamento continuo di massimo 30°.

Un raffreddamento ottimale è garantito con temperature ambiente tra i +16 °C e i +32 °C e un'umidità massima del 90 %.

NOTA

Prima di sottoporre l'apparecchio a sollecitazioni estremamente elevate, mettersi in contatto con il produttore.

ATTENZIONE! Pericolo per la salute!

• Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.
• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

5 Descrizione tecnica

Essi raffreddano e conservano prodotti in una temperatura d'esercizio da 0 °C a +15 °C (CD20) e da -2 °C a +12 °C (CD30).

Il frigorifero è dotato di un dispositivo di controllo automatico della batteria che disinserisce e reinserisce il compressore proteggendo in questo modo la batteria e il compressore da eventuali danni. I punti di inserimento e disinserimento, misurati sui morsetti del compressore sono elencati nel capitolo "Specifiche tecniche" a pagina 70.

5.1 Elementi di comando

N. in fig. 3, Spiegazione pagina 4

1 Termostato

6 Installazione

AVVISO!

• Fare attenzione che il cavo positivo sia collegato al polo positivo e che il cavo negativo sia collegato al polo negativo.
• Nel scegliere il luogo di installazione assicurarsi che l'aria calda prodotta dal condensatore possa circolare abbondamente.

NOTA

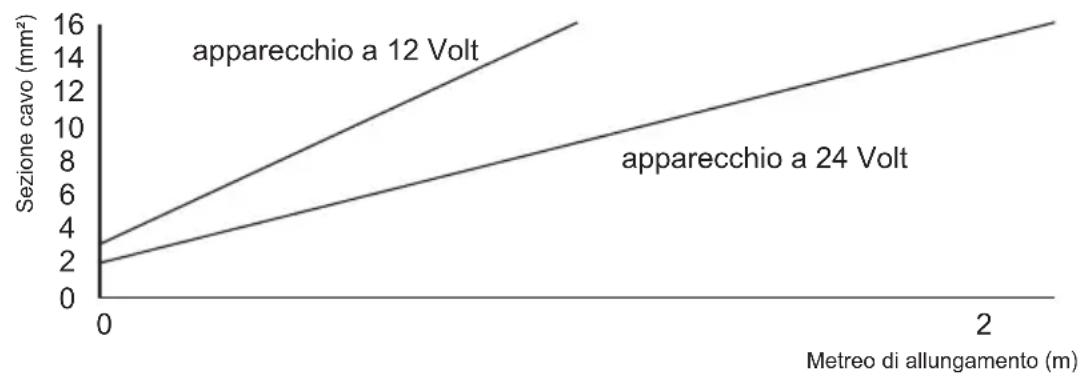

Per evitare perdite di tensione e quindi perdite di potenza, la canaletta per cavi dovrebbe essere più corta possibile e non essere interrotta. Evitare perciò interruttori extra, prese e scatole di derivazione.

Osservare le seguenti indicazioni:

- Stabilire la sezione necessaria della linea utente sulla base del seguente diagramma:

• Collegare il frigorifero il più direttamente possibile ai poli della batteria oppure ad uno slot con una protezione minima di 15 A (12 V); 7,5 A (24 V).
• Per fissare il frigorifero nel luogo di installazione utilizzare i punti di avvitamento disposti sui lati dell'apparecchio (vedi fig. 4, pagina 4 e fig. 5, pagina 4).
• È possibile smontare il compressore dal frigorifero e montarlo in un altro punto sul frigorifero o in sede separata (fig. 2, pagina 3). Assicurarsi però che la lunghezza della tubazione del liquido di raffreddamento sia 1,5 m (CD20)/1,5 m (CD30).

7 l m p i e g o

NOTA

Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 66).

7.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
• Non aprire il frigorifero più spesso del necessario.
• Non lasciare il frigorifero aperto più del necessario.
• Sbrinare il frigorifero appena si è formato uno strato di ghiaccio.
• Evitare un abbassamento eccessivo della temperatura interna se non necessario.
• Ad intervalli regolari eliminare dal condensatore eventuali impurità (polvere ecc.).

7.2 Come accendere il frigorifero

▶Aprire il cassetto del frigorifero.

▶Per accendere il frigorifero, girare la manopola del termostato in senso orario (vedi fig. 3 1, pagina 4).

√ Lo spazio interno del frigorifero inizia a raffreddarsi.

NOTA

Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che devono essere raffreddati o riscaldati alla temperatura selezionata.

7.3 Selezione della temperatura

Il bottone di comando localizzato sul termostato (fig. 3 1, pagina 4) indica l'intervallo di variazione della temperatura selezionata.

Posizione del bottone di comando	Intervallo di variazione della temperatura (a seconda della temperatura ambiente)
	CD20 CD30
MAX ca 0 °C all'interno ca -2 °C all'interno
MIN ca +15 °C all'interno ca +12 °C all'interno

Se si vuole selezionare la temperatura di raffreddamento, girare il bottone di comando del termostato (vedi fig. 3 1, pagina 4), finché non è stato raggiunto l'intervallo di variazione della temperatura desiderata.

7.4 Come spegnere il frigorifero

NOTA

Qualora si voglia lasciare spento il frigorifero per un periodo prolungato, pulirlo e lasciare il cassetto leggermente aperto. In questo modo si evita la formazione di odori spiacevoli.

▶Aprire il cassetto del frigorifero.
▶Per spegnere il frigorifero, portare la manopola del termostato (vedi fig. 3 1, pagina 4) su “0”.
√Il frigorifero è spento.
▶ Quando il frigorifero viene spento per un periodo lungo, staccare il cavo di allacciamento dalla batteria.

7.5 Sbrinamento

L'umidità dell'aria all'interno del frigorifero può condensarsi formando brina la quale diminuisce la potenza frigorifera. Sbrinare perciò l'apparecchio tempestivamente.

AVVISO!

Non rimuovere mai lo strato di ghiaccio con utensili ruvidi o accuminati che potrebbero danneggiare il materiale plastico oppure l'evaporatore.

Togliere i prodotti dal frigorifero e immagazzinarli eventualmente in un'altro frigorifero in modo che si mantengano freddi.
▶Spegnere il frigorifero (vedi capitolo “Come spegnere il frigorifero” a pagina 65) e lasciare il cassetto aperto.
▶Asciugare la condensa o – se presente – svuotare la bacinella di raccolta.

8 Pulizia e cura

AVVERTENZA!

Staccare l'apparecchio dalla rete ogni volta che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

▶ Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.

▶Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio.

9 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

10 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

11 Eliminazione dei disturbi

AVVERTENZA!

L'apparecchio deve essere riparato solo da personale specializzato. Riparazioni effettuate non correttamente possono comportare rischi enormi.

Il compressore non gira

Caratteristica Possibile causa Rimedio
U_MO = 0 Volt Interruzione nella linea di allacciamento batteria – sistema elettronico		Eseguire il collegamento
U_MO ≤ U_ON	Interruttore principale guasto (se disponibile)	Sostituire l'interruttore principale
	Protezione supplementare della linea saltata (se disponibile)	Sostituire la protezione della linea
U_MO ≤ U_ON	Tensione batteria insufficiente Caricare la batteria
Durante il tentativo di avviamento: U_MO ≤ U_OFF	Collegamento cavi allentatoCattivo contatto (corrosione)	Eseguire il collegamento
	Capacità batteria insufficiente Sostituire la batteria
	Sezione cavo insufficiente	Sostituire il cavo (fig. 2, pagina 3)
Durante il tentativo di avviamento: U_MO ≥ U_ON	Temperatura ambiente eccessiva –
	Aerazione e disaerazione insufficienti Spostare il frigorifero
	Condensatore sporco Pulire il condensatore
Interruzione elettrica nel compressore fra le spine	Compressore difettoso I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato.

U_MO Tensione fra il morsetto positivo e il morsetto negativo del sistema elettronico
U_ON Per tensione di accensione morsetto del sistema elettronico (vedi capitolo “Descrizione tecnica” a pagina 62)
U_OFF Per tensione di interruzione morsetto del sistema elettronico (vedi capitolo “Descrizione tecnica” a pagina 62)

Temperatura interna troppo fredda nella posizione termostato "MIN"

Caratteristica Possibile causa Rimedio

Il compressore gira inin-terrottamente	Il sensore del termostato non è in con-tatto con l'evaporatore	Fissare il sensore
	Cortocircuito nella linea del termostato	Sostituire il termostato
	Termostato difettoso
Il compressore gira da molto tempo	Nello scomparto dell'evaporatore è stata congelata una quantità elevata

La potenza frigorifera si riduce, la temperatura interna aumenta

Caratteristica Possibile causa Rimedio

Il compressore gira da molto tempo/ininter- rottamente	L'evaporatore è ghiacciato Scongelare l'evaporatore
	Isolamento cella frigorifera insufficiente (umido/bagnato)	Regolare/sostituire la guarnizione del cassetto
	Temperatura ambiente eccessiva
	Aerazione e disaerazione insufficienti Provvedere ad una sufficiente aerazione
	Condensatore sporco Pulire il condensatore
	Ventola difettosa (se disponibile) Sostituire la ventola
Il compressore gira di rado	Capacità batteria esaurita Ricaricare la batteria

Rumori insoliti

Caratteristica Possibile causa Rimedio

Forte ronzio L'elemento costruttivo del ciclo frigori-geno non può oscillare liberamente (dipende dalla parete)	Piegare con cautela l'elemento costruttivo
Presenza di corpi estranei bloccati fra refrigeratore e parete	Eliminare i corpi estranei
Rumore della ventola –

Radiodisturbi o interferenze televisive nel veicolo

Caratteristica Possibile causa Rimedio

Disturbi di ricezione mentre il compressore gira

L'allacciamento del sistema elettronico del frigorifero non è direttamente collegato alla batteria

Collegare il frigorifero il più direttamente possibile ai poli della batteria

12 Specifiche tecniche

	CD20 CD30
Tensione di allacciamento:	12 V---/24 V---
Tensione di interruzione:	10,4 V a 12 V---22,8 V a 24 V---
Tensione di accensione:	11,7 V a 12 V---24,2 V a 24 V---
Corrente nominale:	12 V---: 3 A24 V---: 1,5 A
Capacità di raffreddamento:	da 0 °C a +15 °C	da -2 °C a +12 °C
Volume utile: 20 l 30 l
Classe climatica: N
Temperatura ambiente:	+16 °C a +32 °C
Umidità dell'aria:	max 90 %
Sbandamento continuo:	max 30°
Dimensioni:	fig. 1, pagina 3
Peso:	16,1 kg	18 kg
Certificati di controllo:
