РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolMatic CD 20 WAECO

RU 149 Ящичный холодильник

Инструкция по монтажу и эксплуатации

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи прибора передайте инструкцию следующему пользователю.

Изготовитель не несет ответственности за ущерб, вызванный использованием не по назначению или неправильным управлением.

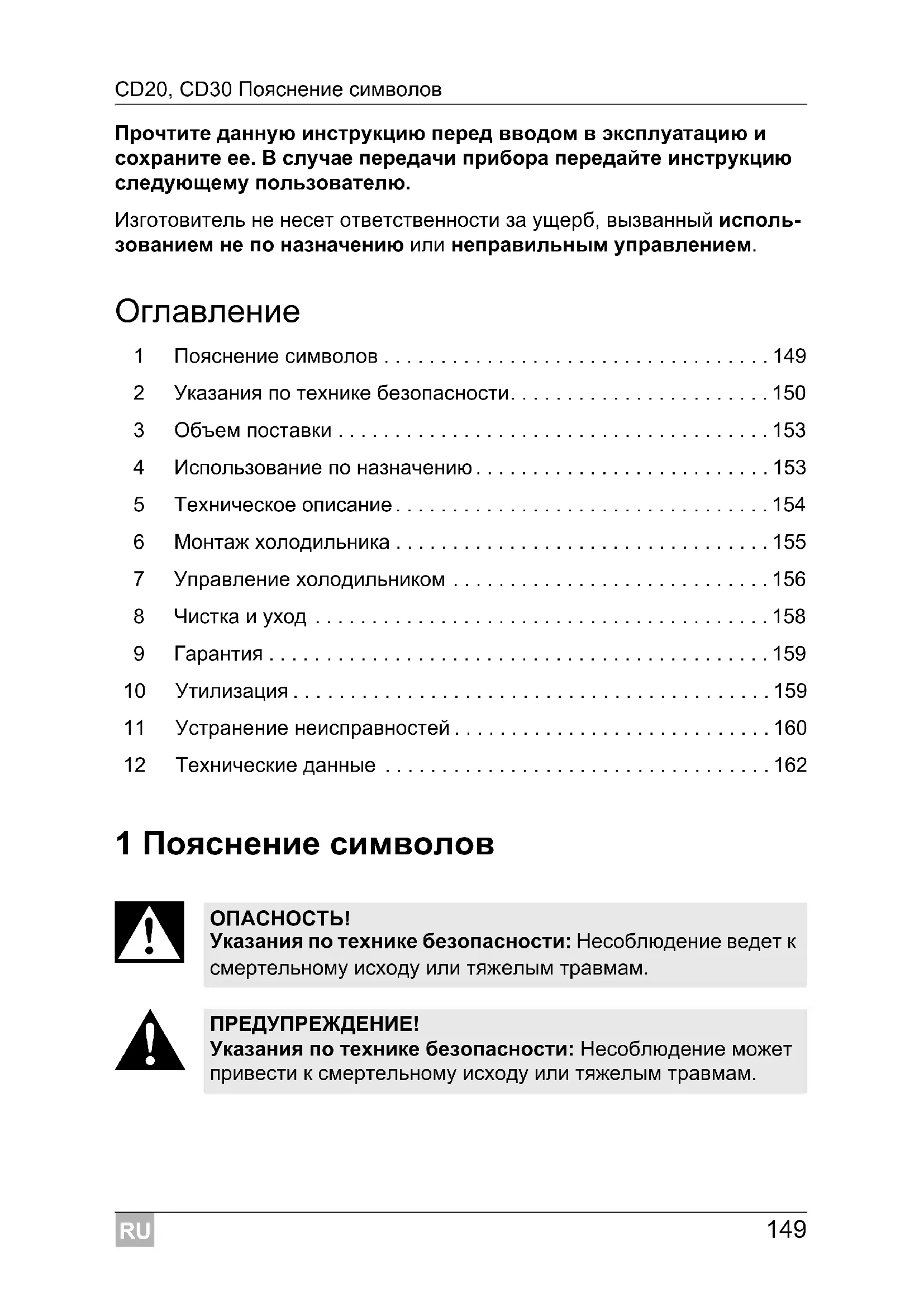

Оглавление

1 Пояснение символов ..... 149
2 Указания по технике безопасности.....150
3 Объем поставки ..... 153
4 Использование по назначению....153
5 Техническое описание....154
6 Монтаж холодильника....155
7 Управление холодильником ..... 156
8 Чистка и уход 158
9 Гарантия....159
10 Утилизация....159
11 Устранение неисправностей....160
12 Технические данные ..... 162

1 Пояснение символов

ОПАСНОСТЬ!

Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом.
√ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

2 Указания по технике безопасности

2.1 Общая безопасность

ПРЕДУПРЕЖДЕНИЕ!

• Запрещается вводить прибор в работу, если он имеет видимые повреждения,
• В случае повреждения питающего кабеля данного прибора он - во избежание опасностей - должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.

• Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.

• Этот прибор может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными способностями или при недостатке необходимого опыта и/или знаний только под присмотром или после прохождения инструктажа по безопасному использованию прибора, если они поняли опасности, которые при этом могут возникнуть.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям запрещается играть с прибором.
• За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.
• Поэтому храните и используйте прибор в месте, недоступном для детей младше 8-ми лет.
• Не храните в приборе взрывоопасные вещества, например, аэрозольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО!

• Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования
• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

ВНИМАНИЕ!

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.
• Присоединяйте прибор только питающим кабелем для постоянного тока к бортовой розетке постоянного тока (например, прикуривателю) в автомобиле.
• Не вытаскивайте штекер из розетки за питающий кабель.
• Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем присоединить устройство для ускоренного заряда.
• Прервите соединение или выключите холодильник перед выключением двигателя. В противном случае аккумуляторная батарея может разрядиться.
• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

2.2 Техника безопасности при работе прибора

ОПАСНОСТЬ!

- Не беритесь голыми руками за оголенные провода.

ОСТОРОЖНО!

- Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.

ВНИМАНИЕ!

• Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.
• Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

- Опасность перегрева!

Постоянно следите за тем, чтобы образующееся при работе тепло могло быть надежно отведено. Прибор должен всегда находиться на достаточном расстоянии до стен или иных предметов, чтобы обеспечивалась хорошая циркуляция воздуха.

• Следите за тем, чтобы не перекрывались вентиляционные отверстия.
• Запрещается заполнять внутреннее пространство жидкостями или льдом.
• Не погружайте прибор в воду.
• Предохраняйте прибори кабели от действия жары и влаги.
• Для эксплуатации в грузовых автомобилях: Перед опрокидыванием кабины опорожните холодильник и выключите его (см. гл. «Выключение холодильника» на стр. 157).

3 Объем поставки

Кол-во Наименование

1 Ящичный холодильник

4 Крепежный уголок

1 Инструкция по монтажу и эксплуатации

4 Использование по назначению

Ящичные холодильники CD20 и CD30 предназначены для мобильного использования в грузовых автомобилях, катерах или домах-фургонах и рассчитаны на длительный крен не более 30°.

Оптимальная мощность охлаждения обеспечивается при температуре окружающей среды от +16 °C до +32 °C, а также при влажности воздуха максимум 90 %.

УКАЗАНИЕ

Прежде, чем подвергать холодильник экстремальным нагрузкам, следует связаться с изготовителем.

ОСТОРОЖНО! Опасность для здоровья!

• Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно охладить.
• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

5 Техническое описание

Холодильники могут охлаждать продукты в диапазоне температур от 0 °C до +15 °C (CD20) и от -2 °C до +12 °C (CD30) и поддерживать их в охлажденном состоянии.

Холодильник оснащен защитным реле, которое выключает и снова включает компрессор, тем самым защищая аккумуляторную батарею и компрессор от повреждений. Точки включения и выключения, измеренные на присоединительных зажимах компрессора, приведены в гл. «Технические данные» на стр. 162.

5.1 Органы управления

№ на
рис. 3, Пояснение
стр. 4

1 Термостат

• Убедитесь в том, что положительный кабель присоединен к положительному полюсу, а отрицательный – к отрицательному.
• При выборе места монтажа убедитесь в том, что нагретый конденсатором воздух может хорошо отводиться.

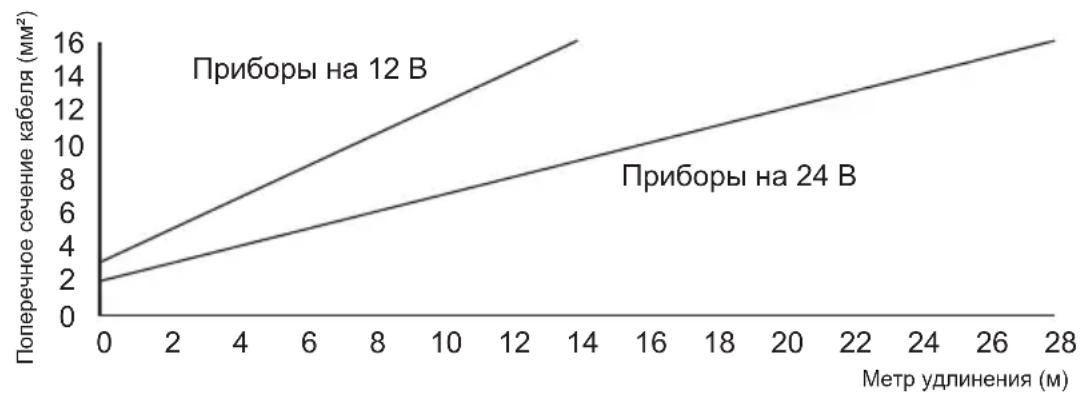

УКАЗАНИЕ

Во избежание потерь напряжения и, тем самым, мощности кабели должны быть как можно короче. Поэтому не используйте дополнительные выключатели, штекеры или распределительные коробки.

Соблюдайте следующие указания:

- Определите требуемое поперечное сечение питающего кабеля на основе следующей диаграммы:

• По возможности, присоединяйте холодильник непосредственно к аккумуляторной батарее или к гнезду, защищенным предохранителем на 15 А (12 В)/7,5 А (24 В).
• Для стационарного крепления холодильника в месте монтажа используйте расположенные на боковых сторонах прибора точки привинчивания (рис. 4, стр. 4 и рис. 5, стр. 4).
• Вы можете демонтировать компрессор с холодильника и установить его в другом месте на холодильнике или отдельно от него (рис. 2, стр. 3). Учитывайте при этом длину трубопровода подачи хладагента – 1,5 м (CD20)/1,5 м (CD30).

7 Управление холодильником

УКАЗАНИЕ

Перед вводом нового холодильника в работу его, в гигиени- ческих целях, следует протереть снаружи и изнутри влажной тряпкой (см. также гл. «Чистка и уход» на стр. 158).

7.1 Советы по энергосбережению

• Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.
• Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике.
• Не открывайте холодильник чаще, чем это действительно необходимо.
• Не оставляйте холодильник открытым дольше, чем это действительно необходимо.
• Оттаивайте холодильник, как только образовался слой льда.
• Избегайте излишне низкую внутреннюю температуру!
• Регулярно очищайте конденсатор от загрязнений (пыли и т. п.).

7.2 Включение холодильника

▶ Откройте ящик холодильника.
▶ Для включения холодильника поверните кнопку термостата (рис. 3 1, стр. 4) по часовой стрелке.

√ Холодильник начинает охлаждать внутреннее пространство.

УКАЗАНИЕ

Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать или разогревать до выбранной температуры.

7.3 Выбор температуры

Включающая кнопка на термостате (рис. 3 1, стр. 4) указывает выбранный диапазон температур.

Положение включающей кнопки	Диапазон температур(в зависимости от окружающей температуры)
	CD20 CD30
MAX	ок. 0 °C в камере	ок. -2 °C в камере
MIN	ок. +15 °C в камере	ок. +12 °C в камере

Если Вы хотите выбрать температуру для охлаждения, то вращайте включающую кнопку на термостате (рис. 3 1, стр. 4) до тех пор, пока не будет достигнут требуемый диапазон температур.

7.4 Выключение холодильника

УКАЗАНИЕ

Если Вы предполагаете не использовать холодильник длительное время, то очистите его и оставьте ящик слегка открытым. Тем самым Вы предотвращаете образование неприятных запахов.

▶ Откройте ящик холодильника.
▶ Для выключения холодильника поверните кнопку термостата (рис. 3 1, стр. 4) в положение «0».
√Холодильник выключен.
▶ При выводе холодильника из эксплуатации отсоедините питающий кабель от батареи.

7.5 Оттаивание холодильника

Влага из воздуха может выпадать в камере холодильника в виде снего- вой шубы, которая уменьшает холодопроизводительность. Поэтому своевременно оттаивайте прибор.

ВНИМАНИЕ!

Для удаления слоя льда не используйте твердые или острые инструменты, которые могут повредить пластмассу или испаритель.

Выньте охлаждаемые продукты и, при необходимости, переложите их в другой холодильник, чтобы они оставались холодными.
▶ Выключите холодильник (см. гл. «Выключение холодильника» на стр. 157) и оставьте ящик открытым.
▶ Вытрите оттаявшую воду или – если имеется – опорожните поддон.

8 Чистка и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед чисткой и уходом всегда отсоединяйте прибор от сети.

ВНИМАНИЕ! Опасность повреждения!

• Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.
• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника.

▶ Периодически очищайте прибор снаружи и изнутри влажной тряпкой.

Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора.

9 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

10 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

11 Устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ!

Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.

Компрессор не работает

Неисправность	Возможная причина	Устранение
U_3 = 0 В	Обрыв соединительного кабеля батарея – электронный модуль	Восстановить соединение
	Неисправен главный выключатель (если имеется)	Заменить главный выключатель
	Перегорел дополнительный линейный предохранитель (если имеется)	Заменить линейный предохранитель
U_3 ≤ U_вкл	Слишком низкое напряжение батареи	Зарядить батарею
Попытка пуска с U_3 ≤ U_выкл	Ослабленное кабельное соединениеПлохой контакт (коррозия)	Восстановить соединение
	Слишком низкая емкость батареи	Заменить батарею
	Слишком низкое поперечное сечение кабеля	Заменить кабель (рис. 2, стр. 3)
Попытка пуска с U_3 ≥ U_вкл	Слишком высокая температура окружающей среды	–
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
Электрический разрыв в компрессоре между штифтами	Компрессор неисправен	Ремонт разрешается выполнять только авторизованному сервисному центру.

U_3 Напряжение между положительным и отрицательным выводом электронного модуля

U_BKP Напряжение включения присоединительного зажима электронного модуля (см. гл. «Техническое описание» на стр. 154)

U_выкл Напряжение выключения присоединительного зажима электронного модуля (см. гл. «Техническое описание» на стр. 154)

Слишком низкая внутренняя температура в положении термостата «MIN»

Неисправность	Возможная причина	Устранение
Компрессор работает непрерывно	Отсутствует контакт датчика термостата с испарителем	Закрепить датчик
	Короткое замыкание в линии термостата	Заменить термостат
	Неисправен термостат
Компрессор работает долго	В морозильной камере было замо-рожено большое количество про-дуктов	–

Холодопроизводительность уменьшается, внутренняя температура растет

Неисправность	Возможная причина	Устранение
Компрессор работает долго/непрерывно	Обледенел испаритель	Оттаять испаритель
	Недостаточная изоляция холодильной камеры (влажная/мокрая)	Подрегулировать/заменить уплотнение ящика
	Слишком высокая температура окружающей среды	–
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
	Неисправен вентилятор	Заменить вентилятор
Компрессор работает редко	Батарея разряжена	Зарядить батарею

Необычные шумы

Неисправность	Возможная причина	Устранение
Громкое гудение	Деталь холодильного контура не может свободно колебаться (прилегает к стенке)	Осторожно изогнуть деталь
	Между холодильной машиной и стенкой зажаты инородные предметы	Удалить инородные предметы
	Шум вентилятора –

Помехи радио- или телевизионному приему в автомобиле

Неисправность	Возможная причина	Устранение
Помехи приему при работе компрессора	Разъем электроники холодильника не присоединен непосредственно к батарее.	По возможности, присо-единяйте холодильник непосредственно к полюсу батареи.

12 Технические данные

	CD20 CD30
Подводимое напряжение:	12 B---/24 B---
Напряжение отключения:	10,4 V при 12 B---22,8 V при 24 B---
Напряжение включения:	11,7 V при 12 B---24,2 V при 24 B---
Номинальный ток:	12 B---: 3 A24 B---: 1,5 A
Холодопроизводительность:	от 0 °C до +15 °C	от -2 °C до +12 °C
Полезный объем:	20 м3	30 м3
Климатический класс:	N
Температура окружающей среды:	от +16 °C до +32 °C
Относительная влажность воздуха:	макс. 90 %
Постоянный крен:	макс. 30°
Размеры:	рис. 1, стр. 3
Вес:	16,1 кг	18 кг
Испытания/сертификаты:
