BRUKSANVISNING CoolMatic CD 20 WAECO

Monterings- och bruksanvisning

Läs igenom anvisningarna noga innan apparaten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.

Innehållsförteckning

1 Förklaring av symboler....97
2 Säkerhetsanvisningar 98
3 Leveransomfång 100
4 Ändamålsenlig användning 101
5 Teknisk beskrivning 101
6 Installation 102
7 Drift 103
8 Rengöring och underhåll 105
9 Garanti 106
10 Avfallshantering 106
11 Åtgärdande av störningar.... 107
12 Tekniska data.... 109

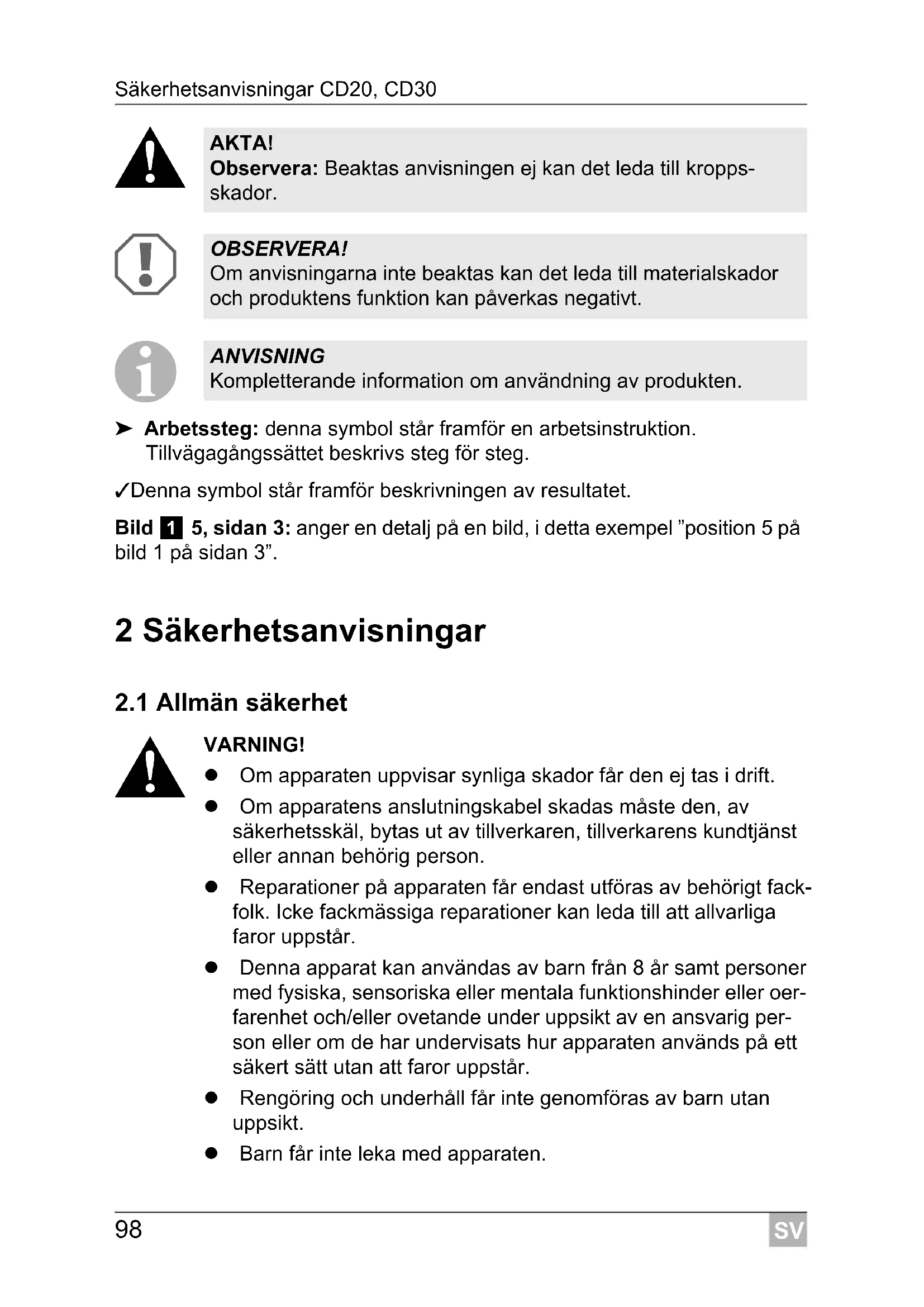

1 Förklaring av symboler

FARA!

Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador.

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

▶ Arbetssteg: denna symbol står framför en arbetsinstruktion.

Tillvägagångssättet beskrivs steg för steg.

√Denna symbol står framför beskrivningen av resultatet.

Bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

• Om apparaten uppvisar synliga skador får den ej tas i drift.
• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.
• Denna apparat kan användas av barn från 8 år samt personer med fysiska, sensoriska eller mentala funktionshinder eller oerfarenhet och/eller ovetande under uppsikt av en ansvarig person eller om de har undervisats hur apparaten används på ett säkert sätt utan att faror uppstår.
• Rengöring och underhåll får inte genomföras av barn utan uppsikt.

• Barn får inte leka med apparaten.

• Barn bör hållas under uppsikt, så att de inte leker med apparaten.

• Förvara och använd apparaten utom räckhåll för barn under 8 år.
• Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA!

• Koppla alltid bort apparaten från elnätet
• före rengöring och underhåll
• efter användning

- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA!

• Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.
• Anslut apparaten endast till ett DC-uttag i fordonet (t. ex. cigarettuttag) med DC-anslutningskabel.
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.
• Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.
• Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.

2.2 Säkerhet under drift

FARA!

● Ta inte tag i avskalade ledningar med händerna.

AKTA!

- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

OBSERVERA!

• Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.
• Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).
• Risk för överhettning!
  Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avständ till väggen/andra föremål, så att luften kan cirkulera fritt.
• Se till att ventilationsspringorna inte täcks över.
• Fyll inte innerfacket med vätskor eller is.
• Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.
• Vid användning i lastbil:
  Töm kylboxen och stäng av apparaten (se kapitel "Stänga av kylboxen" på sidan 104) innan hytten tippas.

3 Leveransomfång

Mängd Beteckning

1 Kylbox med utdragsläda
4 Fästvinkel
1 Bruksanvisning

4 Ändamålsenlig användning

Kylboxarna med utdragslåda CD20 och CD30 är framtagna för mobil användning i lastbil, båt eller husvagn och är konstruerade för en lutning på maximalt 30° i kontinuerlig drift.

Kyleffekten är optimal vid omgivningstemperaturer på mellan +16 °C och +32 °C samt vid en luftfuktighet på högst 90 %.

ANVISNING

Kontakta tillverkaren innan kylboxen utsätts för extrema belastningar.

AKTA! Hälsorisk!

• Kontrollera om apparatens kyleffekt motsvarar kraven för de livsmedel eller mediciner du vill hålla kalla.
• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

5 Teknisk beskrivning

Kylboxarna kan kyla ner livsmedel till temperaturer mellan 0 °C till +15 °C (CD20) resp. -2 °C till +12 °C (CD30) och hålla livsmedlen kylda.

Kylboxen är utrustad med en batterivakt som stänger av och sätter på kompressorn, och därmed skyddar batteriet och kompressorn från skador. Till- och frånkopplingspunkterna mätta vid kompressorns anslutningar finns angivna i kapitlet kapitel "Tekniska data" på sidan 109.

5.1 Reglage, knappar

Nr påbild 3, sida 4	Förklaring
1	T	e	r	m	o	s	t	a	t

6 Installation

OBSERVERA!

• Säkerställ att plus-kabeln ansluts till pluspolen och minus-kabeln till minuspolen.
• Se till att kylboxen monteras så att den uppvärmda luften från kompressorn kan vädras bort.

ANVISNING

För att undvika spänningsförluster och effektförluster ska kabelns väg, om möjligt, vara kort och oavbruten. Undvik ytterligare brytare, kontakter och fördelningsdosor.

Observera följande anvisningar:

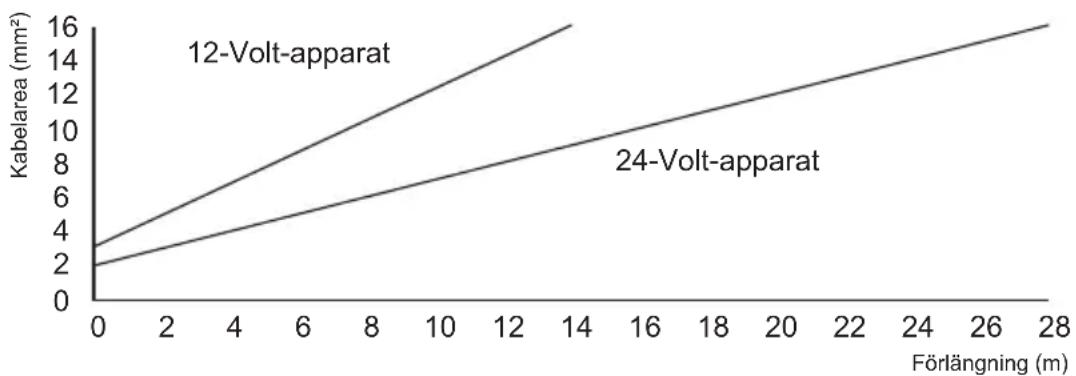

- Fastställ nödvändig kabelarea på tilledningen enligt följande diagram:

• Anslut kylboxen, om möjligt, direkt till polen på batteriet eller till en säkrad kontakt med åtminstone 15 A (12 V); 7,5 A (24 V).
• Använd skruvfästena på apparatens sidor vid monteringen av kylboxen (se bild 4, sida 4 och bild 5, sida 4).
• Kompressorn kan demonteras från kylapparaten och monteras på ett annat ställe på apparaten eller separat (bild 2, sida 3). Observera kylvätskeledningens längd på 1,5 m (CD20)/1,5 m (CD30).

7 D r i f t

ANVISNING

Innan kylboxen tas i drift, ska den av hygieniska skäl torkas av in- och utvändigt med en fuktig trasa (se även kapitel "Rengöring och underhåll" på sidan 105).

7.1 Tips för energibesparing

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
• Låt varm mat svalna innan den läggs in i kylapparaten.
• Öppna inte kylapparaten oftare än nödvändigt.
• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.
• Frosta av frysboxen så snart det bildas is i den.
• Undvik en onödigt låg temperatur i frysboxen.
• Avlägsna med jämna mellanrum föroreningar från kondensorn (damm osv.).

7.2 Sätta på kylboxen

▶Öppna kylboxens läda.

▶ Vrid reglaget på termostaten (se bild 3 1, sida 4) medurs för att sätta på kylboxen.

√Kylboxen startar och kyler kylfacket.

ANVISNING

Säkerställ att det bara finns föremål resp. varor i kylboxen som får kylas resp. värmas till den inställda temperaturen.

7.3 Välja temperatur

Reglaget på termostaten (se bild 3 1, sida 4) visar det valda temperaturområdet.

Läge på reglaget

Temperaturområde(beroende på yttertemperatur)CD20 CD30

MAX ca 0 °C i kylfacket ca -2 °C i kylfacket

MIN ca +15 °C i kylfacket ca +12 °C i kylfacket

För att välja kyltemperatur: vrid reglaget på termostaten (se bild 3 1, sida 4) till önskat temperaturområde.

7.4 Stänga av kylboxen

ANVISNING

När du inte ska använda kylboxen under en längre tid, rengör den och låt lådan stå lite öppen. På så sätt förhindras dålig lukt.

▶Öppna kylboxens läda.
▶ Vrid reglaget på termostaten (se bild 3 1, sida 4) till positionen "0" för att stänga av kylboxen.
√Kylboxen är avstängd.
Koppla bort anslutningskabeln från batteriet när kylboxen tas ur drift.

7.5 Avfrostning

Luftfuktigheten kan avsätta sig som frost i kylfacket på kylboxen, om så sker minskar kylförmågan. Frosta då av apparaten så snart som möjligt.

OBSERVERA!

Avlägsna aldrig isbeläggningar med hårda eller spetsiga verktyg, då de kan skada plasten eller förångaren.

▶Plocka ur kylvarorna och lagra dem vid behov i ett annat kylskåp, så att de förblir kalla.
Stäng av kylboxen (se kapitel "Stänga av kylboxen" på sidan 104) och låt lådan vara öppen.
▶ Torka upp smältvattnet eller töm uppsamlingskärlet (om tillgängligt).

8 Rengöring och underhåll

WARNING!

Koppla alltid bort apparaten från elnätet före rengöring och skötsel.

OBSERVERA! Risk för skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.
▶Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas.

9 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

10 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

11 Åtgärdande av störningar

WARNING!

Reparationer på denna apparat får endast genomföras av härför utbildade fackmän. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

Kompressorn kör inte

Kännetecken Möjlig orsak Lösning
U_KL=0 Volt	Avbrott, anslutningskabeln batteri – elektronik	Anordna anslutningen
	Huvudbrytare defekt (i förekommande fall)	Byt huvudbrytare
	Extra säkring utlöst (om sådan finns) Byt ut säkringen
U_KL ≤ U_PA	Batterispänningen är för låg Ladda batteriet
Vid startförsök: U_KL ≤ U_AV	Lös kabelanslutningDålig kontakt (korrosion)	Anordna anslutningen
	Batterikapaciteten är för dålig Byt batteri
	För liten kabelarea	Byt kabel (bild 2, sida 3)
Vid startförsök: U_KL ≥ U_PA	Omgivningstemperaturen är för hög –
	Otilräcklig luftning/ventilation Flytta kylskåpet
	Kondensorn nedsmutsad Rengör kondensorn
Elektriskt avbrott i kompressorn mellan stiften	Kompressorn defekt	Reparationer får endast utföras av auktoriserad kundservice.

U_KL Spänning mellan elektronikens plus- och minusklämma

U_PÅ Tillkopplingsspänning anslutningsklämma elektronik (se kapitel "Teknisk beskrivning" på sidan 101)

U_AV Frånkopplingsspänning anslutningsklämma elektronik (se kapitel "Teknisk beskrivning" på sidan 101)

Temperaturen är för låg när termostaten står i läget "MIN"

Kännetecken Möjlig orsak Lösning

Kompressorn kör oavbrutet	Teromstat-sensorn har ingen kontakt med förångaren	Sätt fast sensorn
	Kortslutning i termostatledningen Byt ut termostaten
	Termostaten defekt
Kompressorn kör länge I frysfacet fryses en större mängd in

Kylförmågan försämrad, innertemperaturen stiger

Kännetecken Möjlig orsak Lösning

Kompressorn kör länge/oavbrutet	Förångaren nedisad Frosta av förångaren
	Kylfackets isolering otillräcklig (fuktig/våt)	lordningsställ eller byt ut tätningen på utdragslådan
	Omgivningstemperaturen är för hög
	Otillräcklig luftning Tillgodose en tillräcklig luftning
	Kondensorn nedsmutsad Rengör kondensorn
	Fläkt defekt (om sådan finns) Byt ut fläkten
Kompressorn kör sällan Batterikapaciteten är uttömd Ladda batteriet

Ovanliga ljud

Kännetecken Möjlig orsak Lösning

Högt brummande En konstruktionsdel på kylkretsloppet kan inte svänga fritt (stöter mot väggen)	Böj ut delen försiktigt
Främmande föremål mellan kylmaskinen och väggen	Tag bort föremålet
Oljud från fläkten –

Radio- eller TV-störningar i fordonet

Kännetecken Möjlig orsak Lösning

Mottagningsstörningar medans kompressorn kör

Kylboxens elektriska anslutning är inte kopplad direkt till batteriet

Anslut, om det är möjligt, kylboxen direkt till polerna på batteriet

12 Tekniska data

	CD20 CD30
Anslutningsspänning:	12 V---/24 V---
Frånkopplings-spänning:	10,4 V vid 12 V---22,8 V vid 24 V---
Tillkopplingsspänning: 11,7 V vid 12 V---24,2 V vid 24 V---
Nominell ström:	12 V---: 3 A24 V---: 1,5 A
Kyleffekt:	0 °C till +15 °C	-2 °C till +12 °C
Nyttovolym: 20 l	30 l
Klimatklass:	N
Omgivningstemperatur:	+16 °C till +32 °C
Luftfuktighet:	max. 90 %
Konstant krängning:	max. 30°
Mätt:	bild 1, sida 3
Vikt:	16,1 kg	18 kg
Provning/certifikat:
