BEDIENUNGSANLEITUNG CoolMatic CD 20 WAECO

DE 5 Schubfach-Kühlbox

Montage- und Bedienungsanleitung

EN 18 Drawer Fridge

PL 163 Lodówka szufladowa

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden.

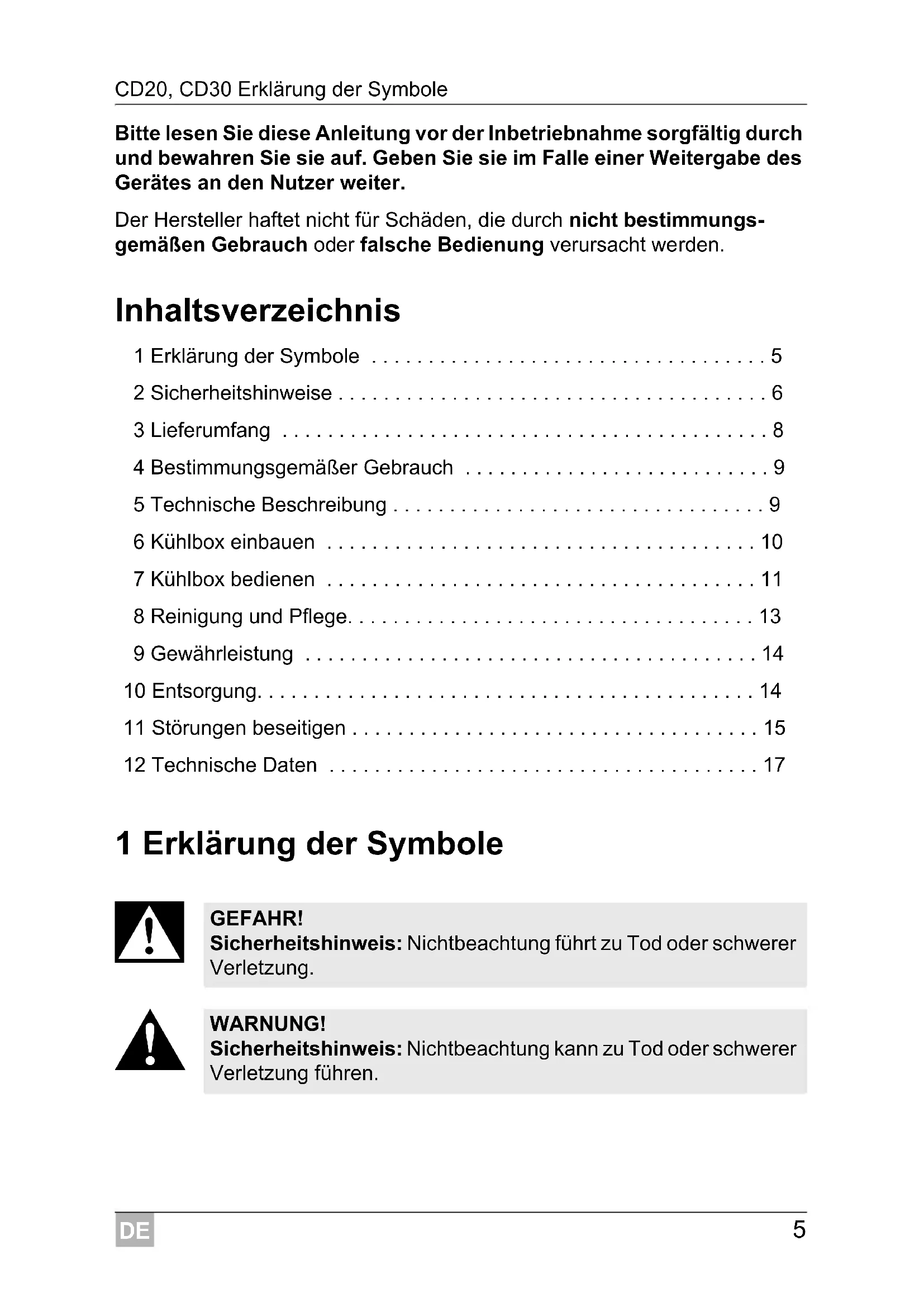

Inhaltsverzeichnis

1 Erklärung der Symbole 5
2 Sicherheitshinweise 6
3 Lieferumfang 8
4 Bestimmungsgemäßer Gebrauch 9
5 Technische Beschreibung 9
6 Kühlbox einbauen 10
7 Kühlbox bedienen 11
8 Reinigung und Pflege. 13
9 Gewährleistung 14
10 Entsorgung.... 14
11 Störungen beseitigen 15
12 Technische Daten 17

1 Erklärung der Symbole

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

√Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

WARNUNG!

• Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
• Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder dürfen nicht mit dem Gerät spielen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern unter 8 Jahren.
• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Gerät.

VORSICHT!

• Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch
• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG!

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Schließen Sie das Gerät nur mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug an.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-dose.
• Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnelladegerät anschließen.
• Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.
• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR!

● Fassen Sie nie mit bloßen Händen an blanke Leitungen.

VORSICHT!

- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG!

• Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgerätes, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.
• Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen-einstrahlung, Gasöfen usw.) ab.

- Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
  ● Tauchen Sie das Gerät nie in Wasser.
  ● Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.
  ● Für den Betrieb im LKW:

Leeren Sie die Kühlbox und schalten Sie das Gerät aus (siehe Kapitel „Kühlbox ausschalten“ auf Seite 12), bevor das Fahrerhaus gekippt wird.

3 L i e f e r u m

Menge Bezeichnung

1 Schubfach-Kühlbox

4 Befestigungswinkel

1 Einbau- und Bedienungsanleitung

4 Bestimmungsgemäßer Gebrauch

Die Schubfach-Kühlboxen CD20 und CD30 sind für den mobilen Einsatz in LKW, Boot oder Caravan geeignet und ist für eine Dauer-Krängung von maximal 30° ausgelegt.

Eine optimale Kühlleistung ist gewährleistet bei Umgebungstemperaturen zwischen +16 °C und +32 °C sowie bei einer Luftfeuchtigkeit von höchstens 90 %.

HINWEIS

Bevor Sie das Kühlgerät extremen Beanspruchungen aussetzen, sollten Sie sich mit dem Hersteller in Verbindung setzen.

VORSICHT! Gesundheitsgefahr!

• Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.
• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

5 Technische Beschreibung

Die Kühlgeräte können Waren in einem Temperaturbereich von 0 °C bis +15 °C (CD20) bzw. -2 °C bis +12 °C (CD30) abkühlen bzw. kühl halten.

Die Kühlbox ist mit einem Batteriewächter ausgestattet, der den Kompressor aus- und wieder einschaltet und damit Batterie und Kompressor vor Schaden schützt. Die Ein- und Ausschaltpunkte, gemessen an den Anschlussklemmen des Kompressors, sind im Kapitel „Technische Daten“ auf Seite 17 aufgeführt.

5.1 Bedienelemente

Nr. in Abb. 3, Erklärung Seite 4

1 Thermostat

6 Kühlbox einbauen

ACHTUNG!

• Achten Sie darauf, dass das Plus-Kabel am Plus- und das Minus-Kabel am Minus-Pol angeschlossen werden.
• Stellen Sie bei der Wahl des Einbauortes sicher, dass die vom Verflüssiger erwärmte Luft gut abziehen kann.

HINWEIS

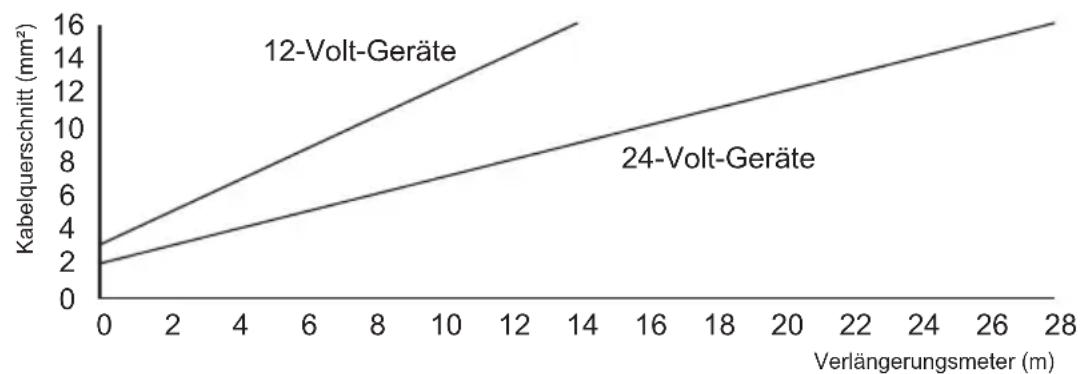

Um Spannungs- und damit Leistungsverluste zu vermeiden, sollte der Kabelweg möglichst kurz und nicht unterbrochen sein. Vermeiden Sie daher zusätzliche Schalter, Stecker oder Verteilerdosen.

Bitte beachten Sie folgende Hinweise:

- Legen Sie den notwendigen Kabelquerschnitt der Zugangsleitung anhand folgendem Diagramms fest:

• Schließen Sie Ihr Kühlgerät möglichst direkt an die Pole der Batterie oder an einen mit mindestens 15 A (12 V)/7,5 A (24 V) abgesicherten Steckplatz an.
• Nutzen Sie zur festen Verschraubung des Kühlgerätes am Einbauort die an den Geräteseiten angebrachten Anschraubpunkte (Abb. 4, Seite 4, und Abb. 5, Seite 4).
• Sie können den Kompressor vom Kühlgerät abbauen und an einer anderen Stelle am Kühlgerät oder separat davon montieren (Abb. 2, Seite 3). Beachten Sie dabei die Länge der Kühlmittelleitung von 1,5 m (CD20)/1,5 m (CD30).

7 Kühlbox bedienen

HINWEIS

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 13).

7.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.
• Öffnen Sie das Kühlgerät nicht häufiger als nötig.
• Lassen Sie das Kühlgerät nicht länger offen als nötig.
• Tauen Sie Ihr Kühlgerät ab, sobald sich eine Eisschicht gebildet hat.
• Vermeiden Sie eine unnötig tiefe Innentemperatur!
• Befreien Sie in regelmäßigen Abständen den Kondensator von Verunreinigungen (Staub usw.).

7.2 Kühlbox einschalten

▶Öffnen Sie die Schublade der Kühlbox.
▶Um die Kühlbox einzuschalten, drehen Sie den Knopf des Thermostats (Abb. 3 1, Seite 4) im Uhrzeigersinn.

√Die Kühlbox startet mit dem Kühlen des Innenraums.

HINWEIS

Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw. erwärmt werden dürfen.

7.3 Temperatur wählen

Der Schaltknopf am Thermostat (Abb. 3 1, Seite 4) zeigt den gewählten Temperaturbereich an.

Schaltknopf-Position	Temperaturbereich (abhängig von Umgebungstemperatur)
	CD20 CD30

MAX ca. 0 °C im Innenraum ca. -2 °C im Innenraum

MIN ca. +15 °C im Innenraum ca. +12 °C im Innenraum

▶Wenn Sie die Temperatur zum Kühlen wählen wollen, drehen Sie den Schaltknopf am Thermostat (Abb. 3 1, Seite 4), bis der gewünschte Temperaturbereich erreicht ist.

7.4 Kühlbox ausschalten

HINWEIS

Wenn Sie das Kühlgerät für längere Zeit stilllegen, reinigen Sie es und lassen Sie die Schublade leicht geöffnet. Auf diese Weise verhindern Sie die Bildung von unangenehmen Gerüchen.

▶Öffnen Sie die Schublade der Kühlbox.
Um die Kühlbox auszuschalten, drehen Sie den Knopf des Thermostats (Abb. 3 1, Seite 4) auf die Position „0“.
√Die Kühlbox ist ausgeschaltet.
▶Wenn Sie die Kühlbox außer Betrieb nehmen, klemmen Sie das Anschlusskabel von der Batterie ab.

7.5 Kühlbox abtauen

Luftfeuchtigkeit kann sich im Innenraum des Kühlgerätes als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie das Gerät daher rechtzeitig ab.

ACHTUNG!

Entfernen Sie die Eisschicht nie mit harten oder spitzen Werkzeugen, die den Kunststoff oder den Verdampfer beschädigen können.

▶Nehmen Sie das Kühlgut heraus und lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt.
▶ Schalten Sie das Kühlgerät aus (siehe Kapitel „Kühlbox ausschalten“ auf Seite 12) und lassen Sie die Schublade offen.
Wischen Sie das Tauwasser auf oder – falls vorhanden – leeren Sie die Auffangschale.

8 Reinigung und Pflege

WARNUNG!

Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.
• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

▶Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.

9 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

● eine Kopie der Rechnung mit Kaufdatum,
- einen Reklamationsgrund oder eine Fehlerbeschreibung.

10 Entsorgung

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

11 Störungen beseitigen

WARNUNG!

Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

Kompressor läuft nicht

Störung Mögliche Ursache Lösung

U_KL = 0 V Unterbrechung in der Anschluss-leitung Batterie – Elektronik		Verbindung herstellen
		Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln
		Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln
U_KL ≤ U_EIN	Batteriespannung zu niedrig Batterie laden
Startversuch mit U_KL ≤ U_AUS	Lose Kabelverbindung Schlechter Kontakt (Korrosion)	Verbindung herstellen
	Batteriekapazität zu gering Batterie wechseln
	Kabelquerschnitt zu gering Kabel wechseln (Abb. 2, Seite 3)
Startversuch mit U_KL ≥ U_EIN	Umgebungstemperatur zu hoch –
	Be- und Entlüftung nicht ausreichend Kühlschrank umstellen
	Kondensator verschmutzt	Kondensator reinigen
Elektrische Unter-brechung im Kompressor zwischen den Stiften	Kompressor defekt	Kompressor wechseln

U_KL Spannung zwischen Plus- und Minusklemme der Elektronik

U_EIN Einschaltspannung Anschlussklemme Elektronik (siehe Kapitel „Technische Beschreibung“ auf Seite 9)

U_AUS Ausschaltspannung Anschlussklemme Elektronik (siehe Kapitel „Technische Beschreibung“ auf Seite 9)

Innentemperatur zu kalt in Thermostat-Stellung „MIN“

Störung Mögliche Ursache Lösung
Kompressor läuft dauernd	Thermostat-Fühler hat keinen Kontakt am Verdampfer	Fühler befestigen
	Kurzschluss in Thermostatleitung Thermostat wechseln
	Thermostat defekt
Kompressor läuft lange Im Gefrierfach wurde größere Menge eingefroren		-

Kühlleistung lässt nach, Innentemperatur steigt

Störung Mögliche Ursache Lösung
Kompressor läuft lange/ dauernd	Verdampfer vereist Verdampfer abtauen
	Kühlraum-Isolierung nicht ausreichend (feucht/nass)	Schubladendichtung nachstellen/austauschen
	Umgebungstemperatur zu hoch –
	Be- und Entlüftung nicht ausreichend Kühlschrank umstellen
	Kondensator verschmutzt Kondensator reinigen
	Lüfter defekt Lüfter wechseln
Kompressor läuft selten Batteriekapazität erschöpft Batterie laden

Ungewöhnliche Geräusche

Störung Mögliche Ursache Lösung
Lautes Brummen	Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an)	Bauteil vorsichtig abbiegen
	Fremdkörper zwischen Kühlmaschine und Wand eingeklemmt	Fremdkörper entfernen
	Lüftergeräusch	-

Rundfunk- oder Fernsehstörungen im Fahrzeug

Störung Mögliche Ursache Lösung

Empfangsstörungen während der Kompressor läuft

Elektronik-Anschluss des Kühlgerätes ist nicht direkt an der Batterie angeklemmt

Schließen Sie Ihr Kühlgerät möglichst direkt an die Pole der Batterie an.

12 Technische Daten

	CD20 CD30
Anschlussspannung:	12 V---/24 V---
Ausschaltspannung: 10,4	V bei 12 V---22,8 V bei 24 V---
Einschaltspannung: 11,7	V bei 12 V---24,2 V bei 24 V---
Nennstrom:	12 V---: 3 A24 V---: 1,5 A
Kühlleistung:	0 °C bis +15 °C	-2 °C bis +12 °C
Nutzinhalt:	20 l	30 l
Klimaklasse:	N
Umgebungstemperatur:	+16 °C bis +32 °C
Luftfeuchtigkeit:	max. 90 %
Dauer-Krängung:	max. 30°
Abmessungen:	Abb. 1, Seite 3
Gewicht:	16,1 kg	18 kg
Prüfung/Zertifikate:
