GEBRUIKSAANWIJZING CoolMatic CD 20 WAECO

Montagehandleiding en gebruiks- aanwijzing

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.

De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt.

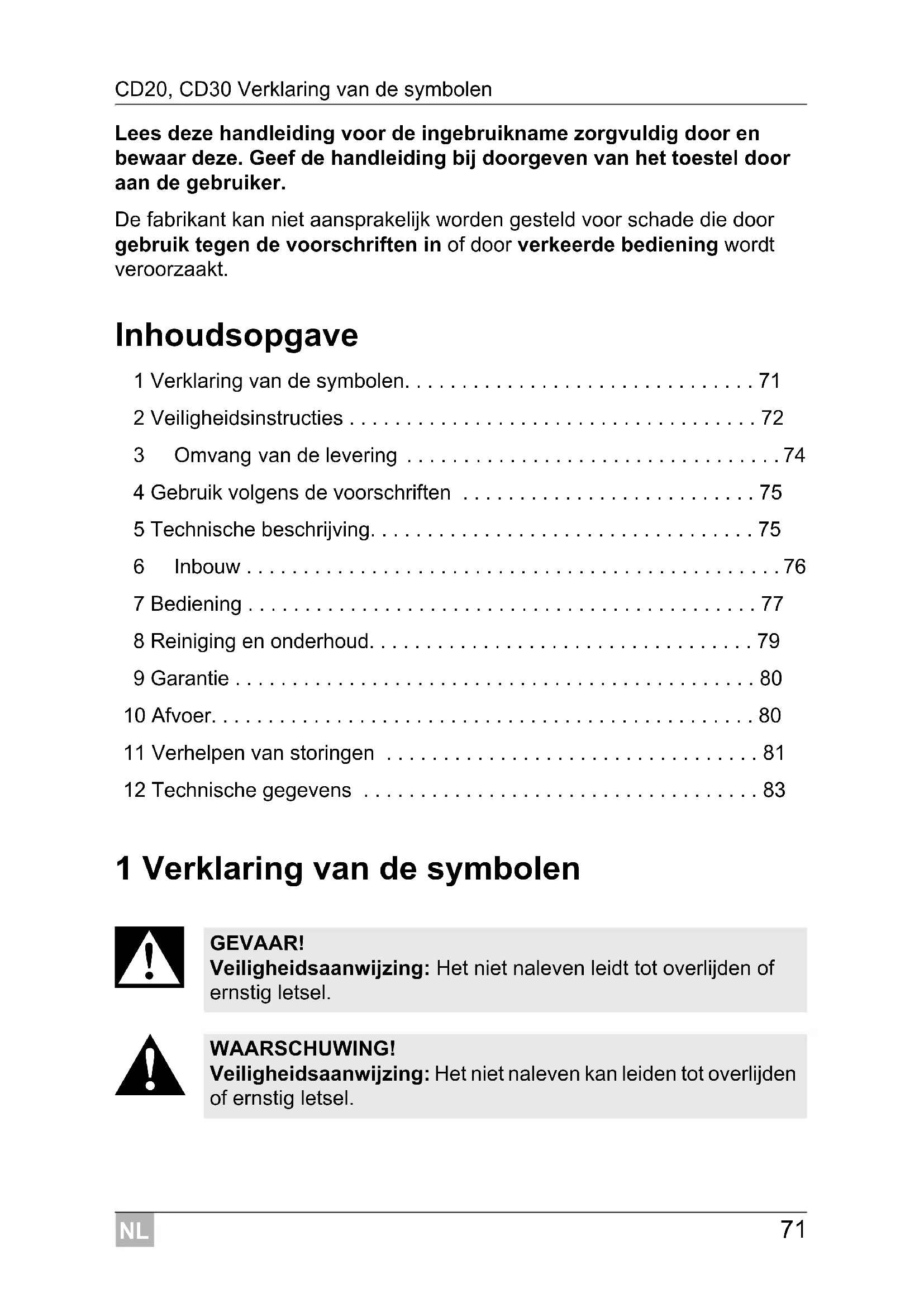

Inhoudsopgave

1 Verklaring van de symbolen....71
2 Veiligheidsinstructies 72
3 Omvang van de levering 74
4 Gebruik volgens de voorschriften 75
5 Technische beschrijving....75
6 Inbouw....76
7 Bediening 77
8 Reiniging en onderhoud. 79
9 Garantie 80
10 Afvoer....80
11 Verhelpen van storingen 81
12 Technische gegevens 83

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

2 Veiligheidsinstructies

2.1 Algemene veiligheid

WAARSCHUWING!

• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon vervangen worden.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.

• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en/of kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.

• Kinderen mogen niet met het toestel spelen.
• Er moet toezicht worden gehouden op kinderen, zodat ze niet met toestel gaan spelen.
• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG!

- Scheid het toestel van het net - voor iedere reiniging en ieder onderhoud - na elk gebruik

- Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

LET OP!

• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
• Sluit het toestel alleen met de DC-aansluitkabel op een DC-stopcontact in het voertuig (bijv. sigarettenaansteker) aan.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden ontladen.
• Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

- Neem nooit blanke leidingen met blote handen vast.

VOORZICHTIG!

- Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn.

LET OP!

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
• Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

• Oververhittingsgevaar!

Let er altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

- Let erop dat de ventilatiesleuven niet worden afgedekt.

- Doe geen vloeistoffen of ijs in het binnenreservoir.

- Dompel het toestel nooit onder water.

- Bescherm het toestel en de kabels tegen hitte en vocht.

- Voor het gebruik in de vrachtwagen:

Leeg de koelbox en schakel het toestel uit (zie hoofdstuk „Koelbox uitschakelen” op pagina 78), voor de bestuurderscabine gekipt wordt.

3 Omvang van de levering

Aantal Omschrijving

1 Ladekoelbox

4 Bevestigingshoek

1 Gebruiksaanwijzing

4 Gebruik volgens de voorschriften

De ladekoelboxen CD20 en CD30 zijn voor het mobiele gebruik in vrachtwagen, boot of caravan geschikt en is voor een permanente helling van maximaal 30° geschikt.

Een optimaal koelvermogen is gegarandeerd bij omgevingstemperaturen tussen +16 °C en +32 °C alsmede bij een luchtvochtigheid van hoogstens 90 %.

INSTRUCTIE

Voordat u de koelbox aan extreme belastingen blootstelt, dient u contact op te nemen met de fabrikant.

VOORZICHTIG! Gevaar voor de gezondheid!

• Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

5 Technische beschrijving

De koeltoestellen kunnen waren in een temperatuurbereik van 0 °C tot +15 °C (CD20) resp. -2 °C tot +12 °C (CD30) worden afgekoeld resp. koel worden gehouden.

De koelbox is met een accumeter uitgerust die de compressor uit- en opnieuw inschakelt en hierdoor de accu en de compressor tegen schade beschermt. De in- en uitschakelpunten, gemeten aan de aansluitklemmen van de compressor, zijn in het hoofdstuk hoofdstuk „Technische gegevens” op pagina 83 beschreven.

5.1 Bedieningselementen

Nr. in

afb. 3,

pagina 4

Verklaring

1 Thermostaat

6 Inbouw

LET OP!

• Zorg ervoor dat de pluskabel aan de plus- en de minkabel aan de minpool aangesloten wordt.
• Zorg er bij de keuze van de inbouwplaatsvoor dat de door de condensor opgewarmde lucht goek kan wegtrekken.

INSTRUCTIE

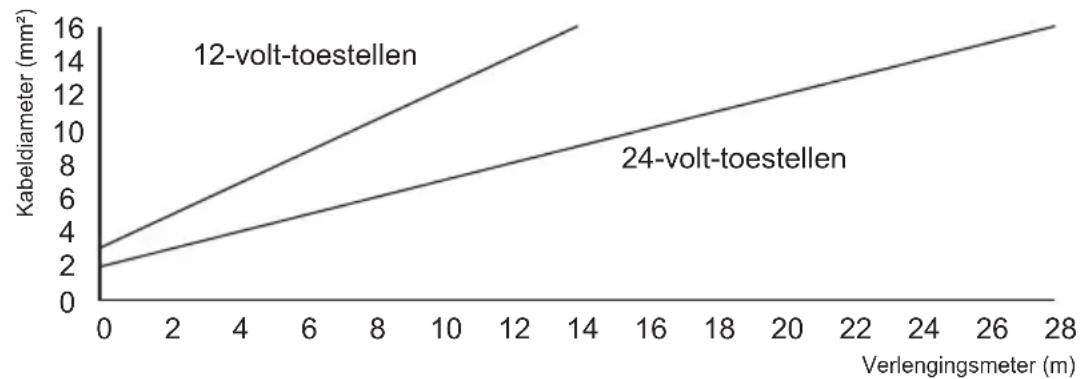

Om spannings- en hierdoor vermogensverlies te vermijden, moet de kabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden. Vermijd daarom bijkomende schakelaars, stekkers of verdeeldozen.

Neem de volgende aanwijzingen in acht:

- Leg de nodige kabeldiameter van de toegangsleiding aan de hand van het volgende diagram vast:

• Sluit uw koeltoestel zo direct mogelijk tegen de pool van de accu of aan een met minstens 15 A (12 V); 7,5 A (24 V) beveiligde steekplaats aan.
• Gebruik voor het vastschroeven van het koeltoestel aan de inbouwplaats de aan de toestelzijden aangebrachte aanschroefpunten (zie afb. 4, pagina 4 en afb. 5, pagina 4).
• U kunt de compressor van de koelbox demonteren en op een andere plaats aan de koelbox of gescheiden van de koelbox monteren (afb. 2, pagina 3). Let daarbij op de lengte van de koelmiddelleiding van 1,5 m (CD20)/1,5 m (CD30).

7 Bediening

INSTRUCTIE

Voor u het nieuwe koeltoestel in gebruik neemt, moet u het om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 79).

7.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel niet vaker dan nodig.
• Laat het koeltoestel niet langer open dan nodig is.
• Ontdooi uw koeltoestel zodra er zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Verwijder regelmatig vuil van de condensator (stof enz.).

7.2 Koelbox inschakelen

▶Open de schuiflade van de koelbox.

▶Om de koelbox in te schakelen, draait u de knop van de thermostaat (zie afb. 3 1, pagina 4) in de richting van de wijzers van de klok.

√De koelbox start met het koelen van de binnenruimte.

INSTRUCTIE

Zorg ervoor dat er zich enkel voorwerpen of waren in de koelbox bevinden die op de gekozen temperatuur gekoeld of opgewarmd mogen worden.

7.3 Temperatuur kiezen

De schakelknop aan de thermostaat (zie afb. 3 1, pagina 4) geeft het gekozen temperatuurbereik aan.

Schakelknoppositie	Temperatuurbereik (afhankelijk van de omgevingstemperatuur)
	CD20 CD30
MAX ca 0 °C in de	binnenruimte	ca -2 °C in de binnenruimte
MIN ca +15 °C in de	binnenruimte	ca +12 °C in de binnenruimte

Als u de temperatuur voor het koelen wilt kiezen, draai dan de schakelknop aan de thermostaat (zie afb. 3 1, pagina 4), tot het gewenste temperatuurbereik bereikt is.

7.4 Koelbox uitschakelen

INSTRUCTIE

Wilt u het koeltoestel gedurende langere tijd stilliggen, reinig het dan en laat de lade een beetje open. Op die manier voorkomt u de vorming van onaangename geurtjes.

▶Open de schuiflade van de koelbox.
▶Om de koelbox uit te schakelen, draait u de knop van de thermostaat (zie afb. 3 1, pagina 4) op „0”.
√De koelbox is uitgeschakeld.
▶Als u de koelbox uit gebruik neemt, klem dan de aansluitkabel van de accu af.

7.5 Ontdooien

Luchtvochtigheid kan zich in de binnenruimte van het koeltoestel als rijm afzetten, waardoor het koelvermogen verminderd wordt. Ontdooi het toestel daarom tijdig.

LET OP!

Verwijder de ijslaag nooit met harde of scherpe werktuigen die de kunststof of de verdamper zouden kunnen beschadigen.

▶Neem de waren eruit en bewaar ze evt. in een ander koeltoestel zodat ze koud blijven.
▶Schakel het koeltoestel uit (zie hoofdstuk „Koelbox uitschakelen” op pagina 78) en laat de lade open.
▶Veeg het dooiwater af of – indien voorhanden – leeg de opvangbak.

8 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.

▶Reinig het toestel van binnen en buiten af en toe met een vochtige doek.

Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en verontreinigingen, zodat de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel niet beschadigd raakt.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

10 Afvoer

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

11 Verhelpen van storingen

WAARSCHUWING!

Reparaties aan dit toestel mogen enkel door vaklui uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.

Compressor loopt niet

Kenmerk Mogelijke oorzaak Oplossing
U_KL=0 volt Onderbreking in de aansluitleiding accu - elektronica	Verbinding tot stand brengen
	Hoofdschakelaar defect (indien voorhanden)	Hoofdschakelaar vervangen
	Extra leidingbeveiliging doorgebrand (indien voorhanden)	Leidingbeveiliging vervangen
U_KL≤ U_AAN	Accuspanning te laag Accu laden
Bij de startpoging: U_KL≤ U_UIT	Losse kabelverbinding Slecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering Accu vervangen
	Kabeldiameter te gering	Kabel vervangen (afb. 2, pagina 3)
Bij de startpoging: U_KL≥ U_AAN	Omgevingstemperatuur te hoog -
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
Elektrische onderbreking in de compressor tussen de stiften	Compressor defect De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden.

U_KL Spanning tussen plus- en minklem van de elektronica

U_AAN Inschakelspanning aansluitklem elektronica (zie hoofdstuk „Technische beschrijving“ op pagina 75)

U_UIT Uitschakelspanning aansluitklem elektronica (zie hoofdstuk „Technische beschrijving“ op pagina 75)

Binnentemperatuur te laag in thermostaatstand „MIN“

Kenmerk Mogelijke oorzaak Oplossing

Compressor loopt permanent	Thermostaatsensor heeft geen contact aan de verdamper	Sensor bevestigen
	Kortsluiting in de thermostaatleiding	Thermostaat vervangen
	Thermostaat defect
Compressor loopt lang In het verdampervak werd een grotere hoeveelheid ingevroren

Koelvermogen vermindert, binnentemperatuur stijgt

Kenmerk Mogelijke oorzaak Oplossing

Compressor loopt lang/continu	Verdamper verijst Verdamper ontdooien
	Isolatie van de koelruimte niet vol-doende (vochtig/nat)	Ladenafdichting bijstellen/vervangen
	Omgevingstemperatuur te hoog
	Be- en ontluchting niet voldoende Zorg voor voldoende ven-tilatie
	Condensator vervuild Condensator reinigen
	Ventilator defect (indien voorhanden) Ventilator vervangen
Compressor loopt zel-den	Accucapaciteit uitgeput Accu laden

Abnormale geluiden

Kenmerk Mogelijke oorzaak Oplossing

Luid brommen Onderdeel van het koelcircuit kan niet vrij trillen (ligt tegen wand aan)	Onderdeel voorzichtig buigen
Vreemde voorwerpen tussen koel-machine en wand ingeklemd	Vreemde voorwerpen verwijderen
Ventilatorgeluid –

Radio- of televisiestoringen in het voertuig

Kenmerk Mogelijke oorzaak Oplossing

Ontvangststoringen tijdens de compressor loopt

Elektronica-aansluiting van het koel-toestel is niet direct aan de accu aan-geklemd

Sluit uw koeltoestel het best direct aan de pool van de accu aan

	CD20 CD30
Aansluitspanning:	12 V---/24 V---
Uitschakelspanning: 10,4 V bij 12 V---22,8 V bij 24 V---
Inschakelspanning: 11,7 V bij 12 V---24,2 V bij 24 V---
Nominale stroom:	12 V---: 3 A24 V---: 1,5 A
Koelvermogen: 0°C tot +15°C		-2°C tot +12°C
Nuttige inhoud:	20 l	30 l
Klimaatklasse:	N
Omgevingstemperatuur:	+16 °C tot +32 °C
Luchtvochtigheid:	max. 90 %
Permanente kanteling:	max. 30°
Afmetingen:	afb. 1, pagina 3
Gewicht:	16,1 kg	18 kg
Keurmerk/certificaten:
