NÁVOD NA OBSLUHU CoolMatic CD 20 WAECO

Návod na montáž a uvedenie do prevádzky

2.2 Bezpečnost za provozu prístroje

NEBEZPEČÍ!

Pred uvedením zariadenia do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania zariadenia d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Výrobca neručí za škody, ktoré vzniknú používaním, ktoré nie je v súlade s určeným použitím alebo boli spôsobené nesprávnou obsluhou.

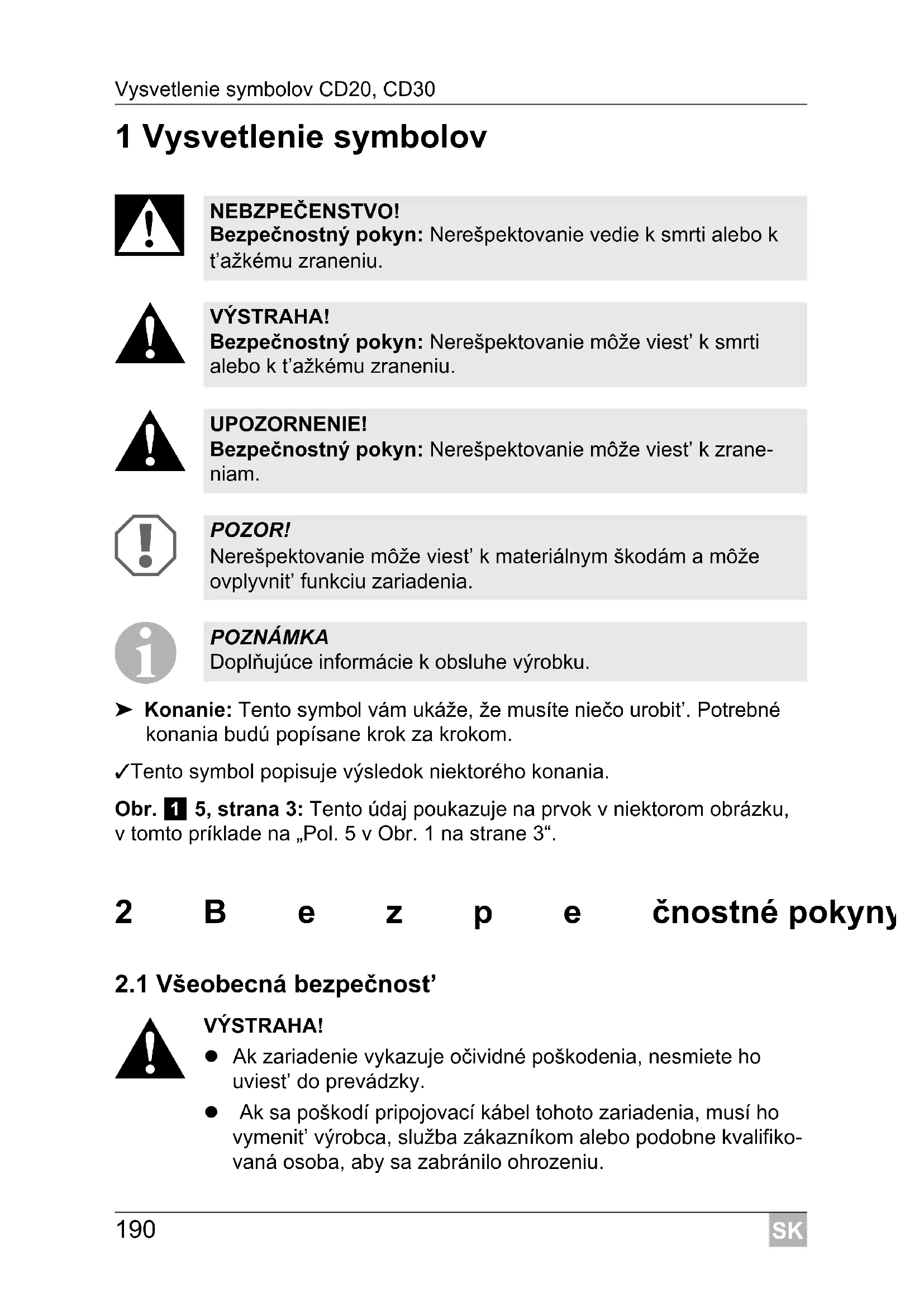

Obsah

Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Konanie: Tento symbol vám ukáže, že musíte niečo urobit'. Potrebné konania budú popísane krok za krokom.
√Tento symbol popisuje výsledok niektorého konania.

Obr. 1 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“.

• Ak zariadenie vykazuje očividné poškodenia, nesmiete ho uviest' do prevádzky.

• Ak sa poškodí pripojovací kábel tohoto zariadenia, musí ho vymenit' výrobca, služba zákazníkom alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniu.

• Opravy tohoto zariadenia smú robit' len odborníci. Neodbornými opravami môžu vzniknút' značné nebezpečenstvá.

• Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomost'ami, ked' sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.
• Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.
• Deti sa nesmú hrat's prístrojom.
• Deti musia byt' pod dozorom, aby bolo zabezpečené, že sa so zariadením nebudú hrat'.
• Prístroj odkladajte a používajte mimo dosahu detí mladších ako 8 rokov.
• V prístroji neuskladňujte látky, pri których hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s hnacím plynom.

UPOZORNENIE!

• Odpojte zariadenie z el. siete
• pred každým čistením a ošetrovaním
• po každom použití
• Potraviny sa smú uskladnit' len v originálnom balení alebo vo vhodných nádobách.

POZOR!

• Porovnajte údaj o napätí na typovom štítku s prívodom el. energie, ktorý máte k dispozícii.
• Vo vozidle pripájajte zariadenie len s pripojovacím káblom pre jednosmerný prúd na zásuvku jednosmerného prúdu (na pr. zapaľovač cigariet).
• Nikdy nevyťahujte zástrčku zo zásuvky za pripojovací kábel.
• Odpojte vaše chladiace zariadenie a ostatné spotrebiče od batérie skôr než pripojíte rýchlonabíjačku.
• Rozpojte spojenie alebo vypnite chladiace zariadenie, ked' vypnete motor. V opačnom prípade sa môže vybit' batéria.
• Chladiace zariadenie nie je vhodné na prepravu dráždivých alebo rozpúšťadlá obsahujúcich látok.

2.2 Bezpečnost' pri prevádzke zariadenia

NEBZPEČENSTVO!

- Pred uvedením do prevádzky dbajte, aby boli prívod a zástrčka suché.

POZOR!

• Nepoužívajte žiadne elektrické prístroje vo vnútri chladiaceho zariadenia, okrem prístrojov, ktoré sú na to doporučené výrobcom zariadenia.
• Nepostavte zariadenie v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, slnečné žiarenie, plynové kachle atd').
• Nebezpečenstvo prehriatia!

Vždy dbajte, aby teplo, ktoré pri prevádzke vzniká, bolo možné dostatočne odvádzat'. Postarajte sa, aby zariadenie stálo v dostatočnej vzdialenosti od stien alebo predmetov, aby mohol vzduch cirkulovat'.

• Dbajte, aby nedošlo k zakrytiu vetracích otvorov.
• Do vnútornej nádoby nedávajte žiadne kvapaliny alebo l'ad.
• Nikdy neponorte zariadenie do vody.
• Chráňte zariadenie a káble pred horúčavou a vlhkom.
• Pre prevádzku v nákladnom vozidle:

Pred sklopením kabíny chladiaci box vyprázdnite a prístroj vypnite (pozri kap. „Vypnutie chladiaceho boxu“ na strane 196).

3 Rozsah dodávky

Množstvo Označenie

4 Použitie podl'a určenia

Zásuvkové chladiace boxy CD20 a CD30 sú vhodné na mobilné používanie v nákladnom automobile, člne alebo karavane a dimenzované pre trvalé 30° naklonenie.

Optimálny chladiaci výkon je zaručený pri teplote okolia +16 °C až +32 °C a pri vlhkosti vzduchu maximálne 90 %.

POZNÁMKA

Skôr, ako chladiace zariadenie vystavíte náročným podmienkam, mali by ste sa poradit's výrobcom.

UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia!

• Skontrolujte, či chladiaci výkon zariadenia zodpovedá požiadavkám potravín alebo liekov, ktoré chcete chladit'.
• Potraviny sa smú skladovat' len v originálnom balení alebo vo vhodných nádobách.

5 Technický popis

Chladiace prístroje dokážu schladit' tovar, resp. ho udržat' v chlade, v rozsahu teploty od 0 °C do +15 °C (CD20), resp. -2 °C až +12 °C (CD30).

Chladiaci box je vybavený kontrolou batérie, ktorá vypína a opät' zapína kompresor a chráni tak batériu a kompresor pred poškodením. Body zapnutia a vypnutia, merané na pripojovacích svorkách kompresora, sú uvedené v kapitole kap. „Technické údaje“ na strane 201.

5.1 Ovládacie prvky

Č. vobr. 3, strane 4	Vysvetlenie
1	T e r m o s t a t

6 Zabudovanie chladiaceho boxu

POZOR!

• Dbajte na to, aby bol kladný kábel pripojený ku kladnému pólu a záporný kábel k zápornému pólu.
• Pri výbere miesta zabudovania sa uistite, že vzduch zahriaty kondenzátorom môže vol'ne unikať.

POZNÁMKA

Rešpektujte nasledujúce upozornenia:

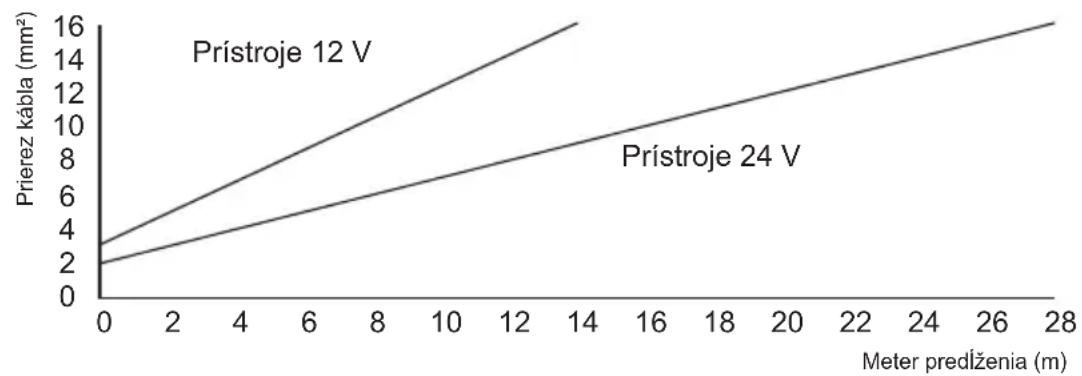

- Určte potrebný priemer kábla prívodného vedenia na základe nasledujú-ceho diagramu:

• Vaše chladiace zariadenie pripojte pokiaľ možno priamo na póly batérie alebo ku konektoru, ktorý je zaistený minimálne poistkou 15 A (12 V)/7,5 A (24 V).
• Na pevné upevnenie chladiaceho zariadenia na mieste montáže použite upevňovacie body, ktoré sa nachádzajú na bočných stranách zariadenia (obr. 4, strane 4 a obr. 5, strane 4).
• Kompresor z chladiaceho zariadenia môžete odmontovat' a namontovat' na iné miesto na chladiacom zariadení alebo samostatne (obr. 2, strane 3). Pritom dbajte na dížku vedenia chladiaceho prostriedku 1,5 m (CD20)/1,5 m (CD30).

7 Obsluha chladiaceho boxu

POZNÁMKA

Skôr, ako nové chladiace zariadenie uvediete do prevádzky, mali by ste ho z hygienických dôvodov zvnútra a zvonku poutierať vlhkou handrou (pozri aj kap. „Čistenie a údržba“ na strane 197).

7.1 Tipy pre úsporu energie

• Zvol'te dobre odvetrané a pred slnečným žiarením chránené miesto osadenia.
• Teplé jedlá nechajte najprv ochladit', pokým ich budete v zariadení udržiavat' studené.
• Neotvárajte chladiace zariadenia častejšie než je to potrebné.
• Nenechávajte chladiace zariadenie otvorené dlhšie než je to potrebné.
• Vaše chladiace zariadenie roztopte, ked' sa na ňom vytvorí vrstva ľadu.
• Vyhýbajte sa zbytočne nízkej teplote vo vnútri zariadenia!
• V pravidelných intervaloch zbavte kondenzátor nečistôt (prach atd').

7.2 Zapnutie chladiaceho boxu

▶Otvorte zásuvku chladiaceho boxu.

√ Chladiaci box začne s chladením vnútorného priestoru.

POZNÁMKA

Dbajte na to, aby sa v chladiacom boxe nachádzali len predmety, príp. tovary, ktoré sa smú na želanú teplotu zachladit', resp. zahriat'.

7.3 Vol'ba teploty

Pozícia spínača	Teplotný rozsah (závislý od teploty okolia)
	CD20 CD30
MAX cca 0 °C vo vnútornom	priestore	cca -2 °C vo vnútornompriestore
MIN cca +15 °C vo vnútornom	priestore	cca +12 °C vo vnútornompriestore

Ak chcete zvolit' teplotu chladenia, otočte spínač na termostate (obr. 3 1, strane 4), pokým sa nedosiahne želaný teplotný rozsah.

7.4 Vypnutie chladiaceho boxu

POZNÁMKA

Ked' chladiace zariadenie na dlhší čas vypnete, vyčistite ho a nechajte jeho zásuvku mierne pootvorenú. Týmto spôsobom zabránite tvorbe nepríjemných zápachov.

▶Otvorte zásuvku chladiaceho boxu.
▶ Aby ste chladiaci box vypli, otočte regulátor termostatu (obr. 3 1, strane 4) do pozície „0“.
√Chladiaci box je vypnutý.
Ked'chladiaci box uvediete mimo prevádzku, odpojte pripojovací kábel od batérie.

7.5 Roztopenie chladiaceho boxu

Vlhkost' vzduchu sa môžu vo vnútri chladiaceho zariadenia zrážať ako srieň, ktorá znižuje chladiaci výkon. Zariadenie preto včas roztopte.

POZOR!

Vrstvu ľadu nikdy neodstraňujte ostrým alebo špicatým predmetom, ktorý by mohol poškodit' plast alebo výparník.

▶Chladené tovary vyberte a umiestnite ich prípadne do iného chladiaceho zariadenia, aby zostali chladné.
▶ Chladiace zariadenie vypnite (pozri kap. „Vypnutie chladiaceho boxu“ na strane 196) a zásuvku nechajte otvorenú.
Poutierajte roztopenú vodu alebo, ak je k dispozícii, vyprázdnite zachytávaciu nádobu.

8 Čistenie a údržba

VÝSTRAHA!

• Nikdy nečistite chladiace zariadenie pod tečúcou vodou alebo dokonca v preplachovacej vode.
• Nepoužívajte na čistenie žiadne ostré alebo tvrdé predmety, lebo tieto by mohli chladiace zariadenie poškodit'.

Príležitostne vyčistite zariadenie zvnútra aj zvonku s vlhkou utierkou.
Zabezpečte, aby vetracie a odvzdušňovacie otvory prístroja boli bez prachu a nečistôt, aby sa teplo vznikajúce pri prevádzke mohlo odvádzat' a aby sa prístroj nepoškodil.

9 Z á r u k a

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

10 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

11 Odstraňovanie porúch

VÝSTRAHA!

Opravy tohto prístroja smú vykonávat' len kvalifikovaní odborníci. Neodbornými opravami môžu vzniknút vážne nebezpečenstvá.

Kompresor nefunguje

Porucha	Možná príčina	Riešenie
U_KL = 0 V Prerušenie prípojného vedenia batéria– elektronika		Vytvorte spojenie
		Hlavný spínač je chybný (ak je k dis-pozícii)
		Doplnková výkonová poistka preho-rená (ak je k dispozícii)
U_KL ≤ U_ZAP	Napätie batérie je príliš nízke Nabite batériu
Pokus o spustenie s U_KL ≤ U_VYP	Voľné káblové spojenieZlý kontakt (korózia)	Vytvorte spojenie
	Kapacita batérie je príliš nízka Vymeňte batériu
	Prierez kábla je príliš malý	Vymeňte kábel (obr.2, strane 3)
Pokus o spustenie s U_KL ≥ U_ZAP	Teplota okolia je príliš vysoká –
	Vetranie a odvzdušnenie nie je dosta-točné	Prestavte chladiace zaria-denie
	Kondenzátor znečistený	Vyčistite kondenzátor
Elektrické prerušenie v kompresore medzi kolíkmi	Kompresor je chybný Opravy smie vykonávaťlen autorizovaný servis.

U_KL Napätie medzi kladnou a zápornou svorkou elektroniky

U_ZAP Zapínacie napätie pripojovacej svorky elektroniky (pozri kap. „Technický popis“ na strane 193)

U_VYP Vypínacie napätie pripojovacej svorky elektroniky (pozri kap. „Technický popis“ na strane 193)

Vnútorná teplota príliš nízka v polohe termostatu „MIN“

Porucha	Možná príčina	Riešenie
Kompresor beží trvalo Snímač termostatu nemá žiadny kontakt s výparníkom		Upevnite snímač
Kompresor beží príliš dlho	V mraziacom priečinku bolo zmrazené – väčšie množstvo

Chladiaci výkon klesá, vnútorná teplota stúpa

Porucha	Možná príčina	Riešenie
Kompresor beží príliš dlho/trvalo	Výparník zamrznutý Roztopte výparník
	Izolácia chladiaceho priestoru nedostatočná (vlhké/mokré)	Donastavte tesnenie zásuvky/ vymeňte
	Teplota okolia je príliš vysoká –
	Vetranie a odvzdušnenie nie je dostatočné	Prestavte chladiace zariadenie
	Kondenzátor znečistený	Vyčistite kondenzátor
	Ventilátor je pokazený Vymeňte ventilátor
Kompresor beží len zriedka	Kapacita batérie vyčerpaná Nabite batériu

Neobyčajné zvuky

Porucha	Možná príčina	Riešenie
Hlasné brnenie Konštrukčný diel chladiaceho okruhu sa nemôže vol'ne pohybovat' (prilieha k stene)		Konštrukčný diel opatrne ohnite

Rádiové alebo televízne rušenie vo vozidle

Porucha	Možná príčina	Riešenie
Poruchy príjmu počas chodu kompresora	Pripojenie elektroniky chladiaceho zariadenia nie je pripojené priamo na batériu	Vaše chladiace zariade-nie pripojte pokiaľ možno priamo na póly batérie.

12 Technické údaje

	CD20 CD30
Pripájacie napätie:	12 V---/24 V---
Vypínacie napätie: 10,4 V pri 12 V---22,8 V pri 24 V---
Zapínacie napätie: 11,7 V pri 12 V---24,2 V pri 24 V---
Menovitý prúd:	12 V---: 3 A24 V---: 1,5 A
Chladiaci výkon:	0 °C až +15 °C	-2 °C až +12 °C
Užitočný obsah:	20 l	30 l
Teplotná trieda: N
Teplota okolia:	+16 °C až +32 °C
Vlhkost' vzduchu:	max. 90 %
Trvalé naklonenie:	max. 30°
Rozmery:	obr. 1, strane 3
Hmotnost:	16,1 kg	18 kg
Kontrola/Certifikáty:
