BRUGSANVISNING CoolMatic CD 20 WAECO

Monterings- og betjeningsvejledning

Læs denne vejledning omhyggeligt igennem før ibrugtagning, og gem den. Giv den til brugeren, hvis du giver apparatet videre.

Producenten hæfter ikke for skader, der er forårsaget af ukorrekt brug eller forkert betjening.

Indholdsfortegnelse

1 Forklaring af symbolerne 85
2 Sikkerhedshenvisninger....85
3 Leveringsomfang 87
4 Korrekt brug 88
5 Teknisk beskrivelse 88
6 Installation 89
7 Betjening 90
8 Rengøring og vedligeholdelse 92
9 Garanti 93
10 Bortskaffelse 93
11 Udbedring af fejl. 94
12 Tekniske data....96

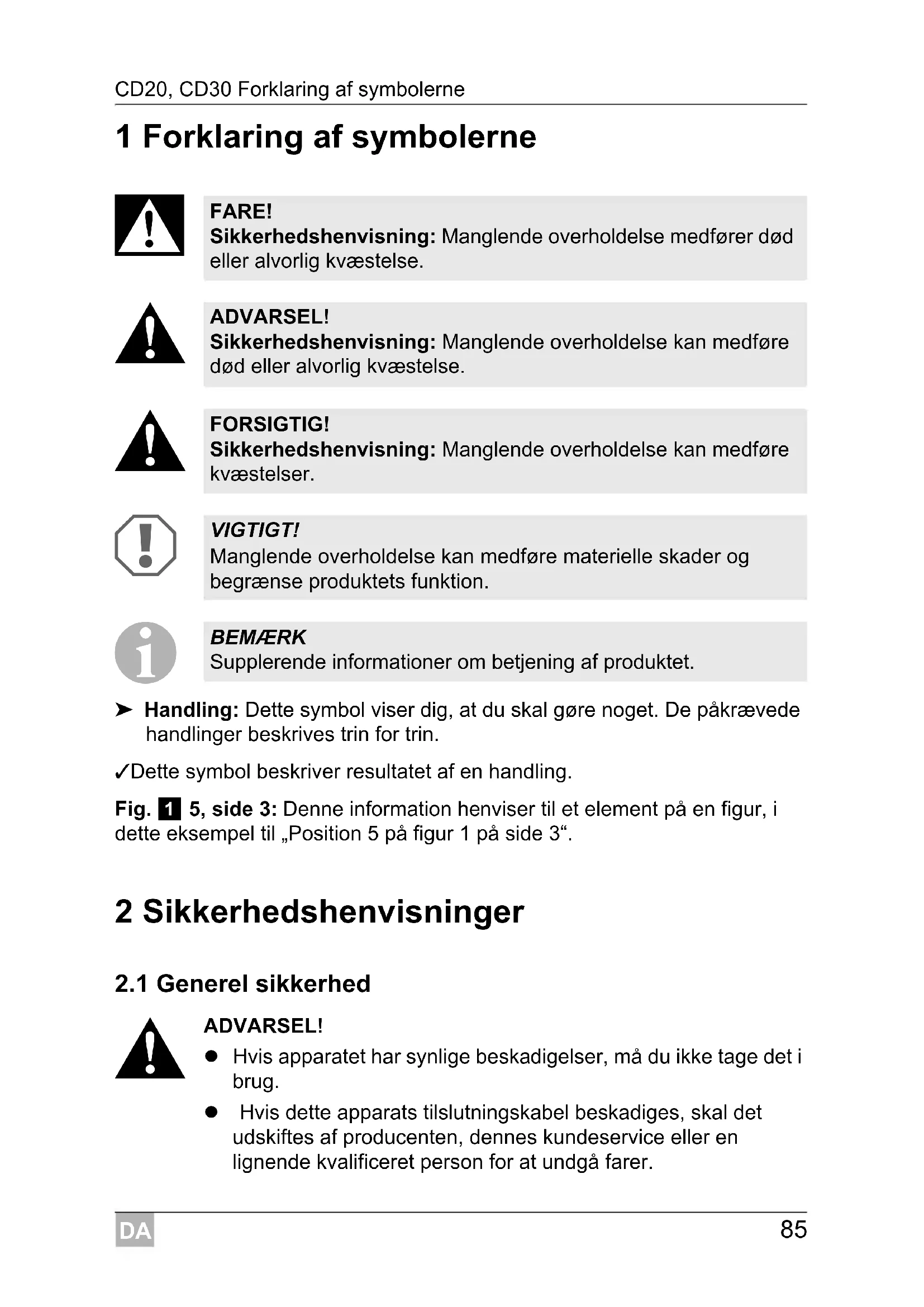

1 Forklaring af symbolerne

FARE!

Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse.

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

▶ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.
√Dette symbol beskriver resultatet af en handling.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.

2 Sikkerhedshenvisninger

2.1 Generel sikkerhed

ADVARSEL!

• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.

• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.

• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

• Dette apparat kan anvendes af børn over 8 år og derudover af personer med begrænsede fysiske, sanse- eller mentale evner eller uden erfaring og/eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.
• Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.
• Børn må ikke lege med apparatet.
• Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar og anvend apparatet uden for børns rækkevidde (under 8 år).
• Opbevar ikke eksplosive stoffer, som f.eks. spraydåser med drivgas, i apparatet.

FORSIGTIG!

- Afbryd apparatet fra nettet - før rengøring og vedligeholdelse - efter brug

- Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.

VIGTIGT!

• Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.
• Tilslut kun apparatet til en DC-stikdåse i køretøjet (f.eks. cigarette) med DC-tilslutningskablet.
• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.
• Afbryd køleapparatet og andre forbrugere fra batteriet, før du til-slutter hurtigopladeren.
• Afbryd forbindelsen, eller slå køleapparatet fra, når motoren standses. I modsat fald kan batteriet blive afladet.
• Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler.

2.2 Sikkerhed under anvendelse af apparatet

FARE!

- Tag aldrig fat i uisolerede ledninger med bare hænder.

FORSIGTIG!

• Anvend ikke elektriske apparater i køleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.
• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).
  ● Fare for overophedning!

Sørg altid for, at varme, der opstår under driften, kan føres tilstrækkeligt bort. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, så luften kan cirkulere.

• Ventilationsåbningerne må ikke tildækkes.
• Fyld ikke væsker eller is i den indvendige beholder.
• Dyb aldrig apparatet i vand.
• Beskyt apparatet og kablerne mod varme og fugtighed.
• Ved anvendelse i lastbiler:

Tøm køleboksen, og slå apparatet fra (se kapitlet „Frakobling af køleboksen“ på side 91), før førerhuset vippes.

3 Leveringsomfang

Mængde Betegnelse

1 Skuffe-køleboks

4 Fastgørelsesvinkel

1 Betjeningsvejledning

4 Korrekt brug

Skuffe-køleboksene CD20 og CD30 er egnede til mobil anvendelse i last-biler, både eller campingvogne og er dimensioneret til en konstant hældning på mask. 30°.

En optimal kølekapacitet er sikret ved omgivelsestemperaturer mellem +16 °C og +32 °C samt ved en luftfugtighed på maks. 90 %.

BEMÆRK

Før du udsætter køleapparatet for ekstrem belastning, bør du kontakte producenten.

FORSIGTIG! Sundhedsfare!

• Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle.
• Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.

Køleapparaterne kan køle varer i et temperaturområde på 0 °C til +15 °C (CD20) eller -2 °C til +12 °C (CD30) og holde dem kolde.

Køleboksen er udstyret med en batteriovervågning, der frakobler kompressoren og tilkobler den igen og dermed beskytter batteriet og kompressoren mod skader. Til- og frakoblingspunkterne, målt på kompressorens tilslutningsklemmerne, er anført i kapitlet kapitlet „Tekniske data“ på side 96.

5.1 Betjeningselementer

Nr. på fig. 3, side 4	Forklaring
1	T e r m o s t a t

6 Installation

VIGTIGT!

• Plus-kablet skal tilsluttes til plus-polen og minus-kablet til minus-polen.
• Ved valg af monteringsstedet skal du sørge for, at luften, der er opvarmet af kondensatoren, kan slippe bort.

BEMAERK

For at undgå spændings- og dermed effekttab skal kabelføringen være så kort som mulig og må ikke være afbrudt. Undgå derfor ekstra kontakter, stik eller fordelerdåser.

Overhold følgende henvisninger:

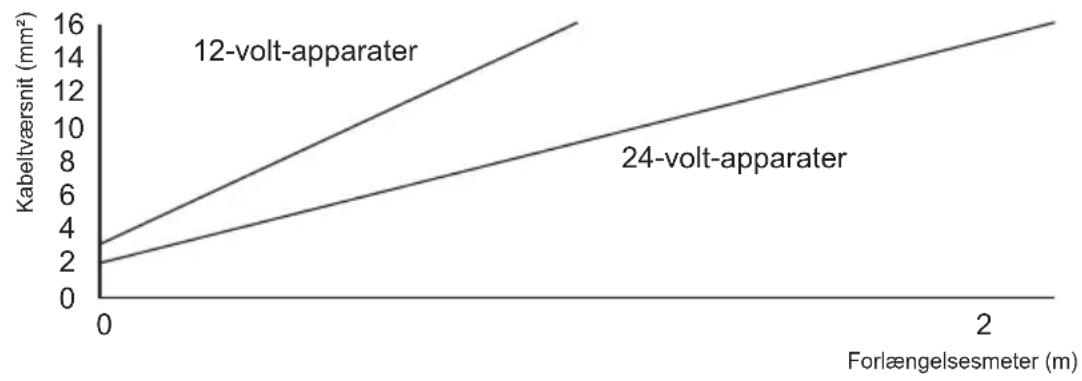

- Bestem den nødvendige kabeltværsnit for tilførselsledningen ved hjælp af det følgende diagram:

• Tilslut køleapparatet så direkte som muligt til batteriets poler eller til en sikret stikdåse med min. 15 A (12 V) eller 7,5 A (24 V).
• Anvend de monteringspunkter, der er placeret på apparatets sider, til at skrue køleapparatet fast på monteringsstedet (se fig. 4, side 4 og fig. 5, side 4).
• Du kan afmontere kompressoren fra køleapparatet og montere det på et andet sted på køleapparatet eller uafhængigt af det (fig. 2, side 3). Vær i den forbindelse opmærksom på kølemiddelledningens længde på 1,5 m (CD20)/1,5 m (CD30).

7 Betjening

BEMAERK

Før du tager køleapparatet i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapitlet „Rengøring og vedligeholdelse“ på side 92).

7.1 Tips til energibesparelse

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
• Lad først varm mad afkøle, før du holder den kold i apparatet.
• Åbn ikke køleapparatet hyppigere end nødvendigt.
• Lad ikke køleapparatet forblive åbent længere end nødvendigt.
• Afrim køleapparatet, så snart der har dannet sig et islag.
• Undgå unødigt lav indvendig temperatur.
• Rengør med regelmæssige mellemrum kondensatoren (støv osv.).

7.2 Tilkobling af køleboksen

For at tilkoble køleboksen skal du dreje termostatens knap (se fig. 3 1, side 4) med uret.

√Køleboksen starter med at køle det indvendige rum.

BEMAERK

Sørg for, at der kun er genstande eller varer i køleboksen, der må afkøles eller opvarmes til den valgte temperatur.

7.3 Valg af temperatur

Knappen på termostaten (se fig. 3 1, side 4) viser det valgte temperaturområde.

Knap-position	Temperaturområde (afhængigt af udenomstemperaturen)
	CD20 CD30
MAX ca 0 °C i det indvendige rum	ca -2 °C i det indvendige rum
MIN ca +15 °C i det indvendige rum	ca +12 °C i det indvendige rum

Hvis du vil indstille temperaturen til køling, skal du dreje knappen på termostaten (se fig. 3 1, side 4), indtil det ønskede temperaturområde er nået.

7.4 Frakobling af køleboksen

BEMÆRK

Hvis du ikke vil bruge køleapparatet i længere tid, skal du rengøre det og lade skuffen være åbnet lidt. På den måde undgår du, at der opstår ubehagelig lugt.

▶Åbn køleboksens skuffe.
For at frakoble køleboksen skal du dreje termostatens knap (se fig. 3 1, side 4) til position „0“.
√Køleboksen er frakoblet.
Når du tager køleboksen ud af drift, skal du afbryde tilslutningskablet fra batteriet.

7.5 Afrimning

Luftfugtighed kan sætte sig som rim i køleapparatets indvendige rum og derved reducere kølekapaciteten. Afrim derfor apparatet rettidigt.

VIGTIGT!

Fjern aldrig islaget med hårdt eller spidst værktøj, der kan beskadige kunststoffet eller fordamperen.

▶Tag indholdet ud, og opbevar det evt. i et andet køleapparat, så det holdes koldt.
▶Sluk for køleapparatet (se kapitlet „Frakobling af køleboksen“ på side 91), og lad skuffen stå åben.
▶ Tør kondensvandet op, eller tøm opsamlingsbakken, hvis den findes.

• Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.
• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet.

▶Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud.

Sørg for, at apparatets ventilations- og udluftningsåbninger er fri for støv og urenhededer, så varmen, der opstår under driften, kan ledes bort, og apparatet ikke tager skade.

9 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

10 Bortskaffelse

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

11 Udbedring af fejl

ADVARSEL!

Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

Kompressoren kører ikke

Kendetegn Mulig årsag Løsning
U_KL=0 volt Afbrydelse i tilslutningsledningen batteri - elektronik		Etablér forbindelsen
		Hovedafbryder defekt (hvis den findes)
		Ekstra ledningssikring brændt over (hvis den findes)
U_KL≤ U_TIL	Batterispænding for lav Opladning af batteriet
Ved startforsøg: U_KL≤ U_FRA	Løs kabelforbindelseDårlig forbindelse (korrosion)	Etablér forbindelsen
	Batterikapacitet for lav Udskift batteriet
	Kabeltværsnit for lille	Udskift kablet (fig. 2, side 3)
Ved startforsøg: U_KL≥ U_TIL	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andetsted
	Kondensator snavset Rengør kondensatoren
Elektrisk afbrydelse i kompressoren mellem stikbenene	Kompressor defekt Reparationen kan kun foretages af en tilladt kundeservice.

U_KL Spænding mellem elektronikkens plus- og minusklemme

U_TIL Tilkoblingsspænding på elektronikkens tilslutningsklemme (se kapitlet „Teknisk beskrivelse“ på side 88)

U_FRA Frakoblingsspænding på elektronikkens tilslutningsklemme (se kapitlet „Teknisk beskrivelse“ på side 88)

Indvendig temperatur for kold i termostat-position „MIN“

Kendetegn Mulig årsag Løsning
Kompressor kører kon-stant	Termostatføleren har ikke forbindelse til fordamperen	Fastgør føleren
	Kortslutning i termostatledningen Udskift termostaten
	Termostat defekt
Kompressoren kører længe	I fordamperrummet blev der nedfros-set en større mængde

Kølekapacitet reduceres, den indvendige temperatur stiger

Kendetegn Mulig årsag Løsning
Kompressoren kører længe/konstant	Der dannes islag på fordamperen Afrim fordamperen
	Kølerumsisoleringen ikke tilstrækkelig (fugtig/våd)	Justér/udskift skuffetætningen
	Udenomstemperatur for høj
	Ventilation og udluftning ikke tilstrækkelig	Sørg for tilstrækkelig ventilation
	Kondensator snavset Rengør kondensatoren
	Ventilator defekt (hvis den findes) Udskift ventilatoren
Kompressoren kører sjældent	Batterikapacitet opbrugt Oplad batteriet

Usædvanlige lyde

Kendetegn Mulig årsag Løsning
Høj brummen En af kølekredsløbets komponenter kan ikke svinge frit (ligger op mod væggen)	Bøj forsigtigt komponenten
	Fremmedlegeme klemt inde mellem kølemaskinen og væggen	Fjern fremmedlegemet
	Ventilatorstøj –

Radio- eller tv-forstyrrelser i køretøjet

Modtagelsesforstyrelser, mens kompressoren kører

Køleapparatets elektroniktilslutning er ikke tilsluttet direkte til batteriet

Tilslut køleapparatet så direkte som muligt til batteriets poler

12 Tekniske data

	CD20 CD30
Tilslutningsspænding:	12 V---/24 V---
Frakoblingsspænding: 10,4 V ved 12 V---22,8 V ved 24 V---
Tilkoblingsspænding: 11,7 V ved 12 V---24,2 V ved 24 V---
Mærkestrøm:	12 V---: 3 A24 V---: 1,5 A
Kølekapacitet: 0 °C til +15 °C -2 °C til +12 °C
Nettoindhold:	20 l	30 l
Klimaklasse:	N
Udenomstemperatur:	+16 °C til +32 °C
Luftfugtighed:	Maks. 90
Konstant hældning:	Maks. 30°
Mål:	fig. 1, side 3
Vægt:	16,1 kg	18 kg
Godkendelse/certifikater:

2 Säkerhetsanvisningar

2.1 Allmän säkerhet

WARNING!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

- Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre.

PASS PÅ!

• Pass på at plusskabelen kobles til plusspolen og minus-kabelen til minuspolen.
• Forsikre deg om at luften på montasjestedet ventileres bort effektivt.

MERK

Vær oppmerksom på følgende henvisninger:

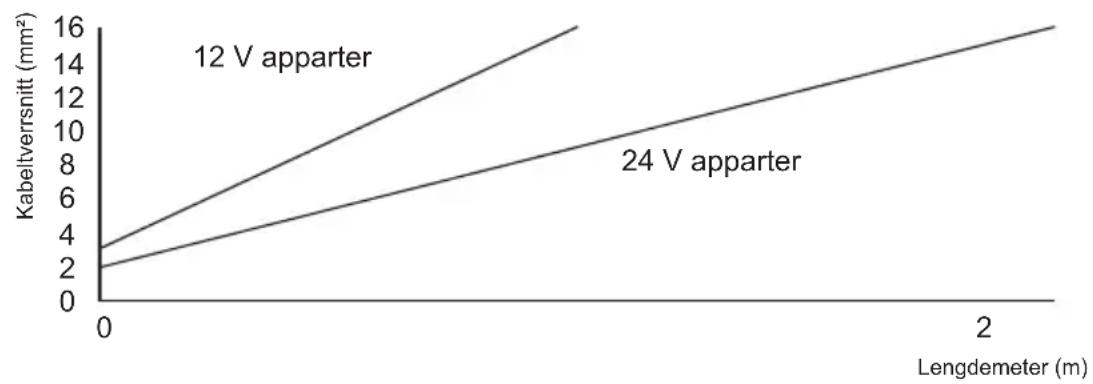

- Bestem nødvendig kabeltverrsnitt på tilførselskabelen i henhold til følgende diagram:

Kompressoren går ikke
