MANUAL DE UTILIZADOR CoolMatic CD 20 WAECO

Instruções de montagem e manual de instruções

Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.

O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.

Índice

1 Explicação dos símbolos .... 136
2 Indicações de segurança .... 137
3 Material fornecido 139
4 Utilização adequada 140
5 Descrição técnica.... 140
6 Instalar a geleira 141
7 Operar a geleira 142
8 Limpeza e manutenção .... 144
9 Garantia 145
10 Eliminação .... 145
11 Eliminar falhas....146
12 Dados técnicos ..... 148

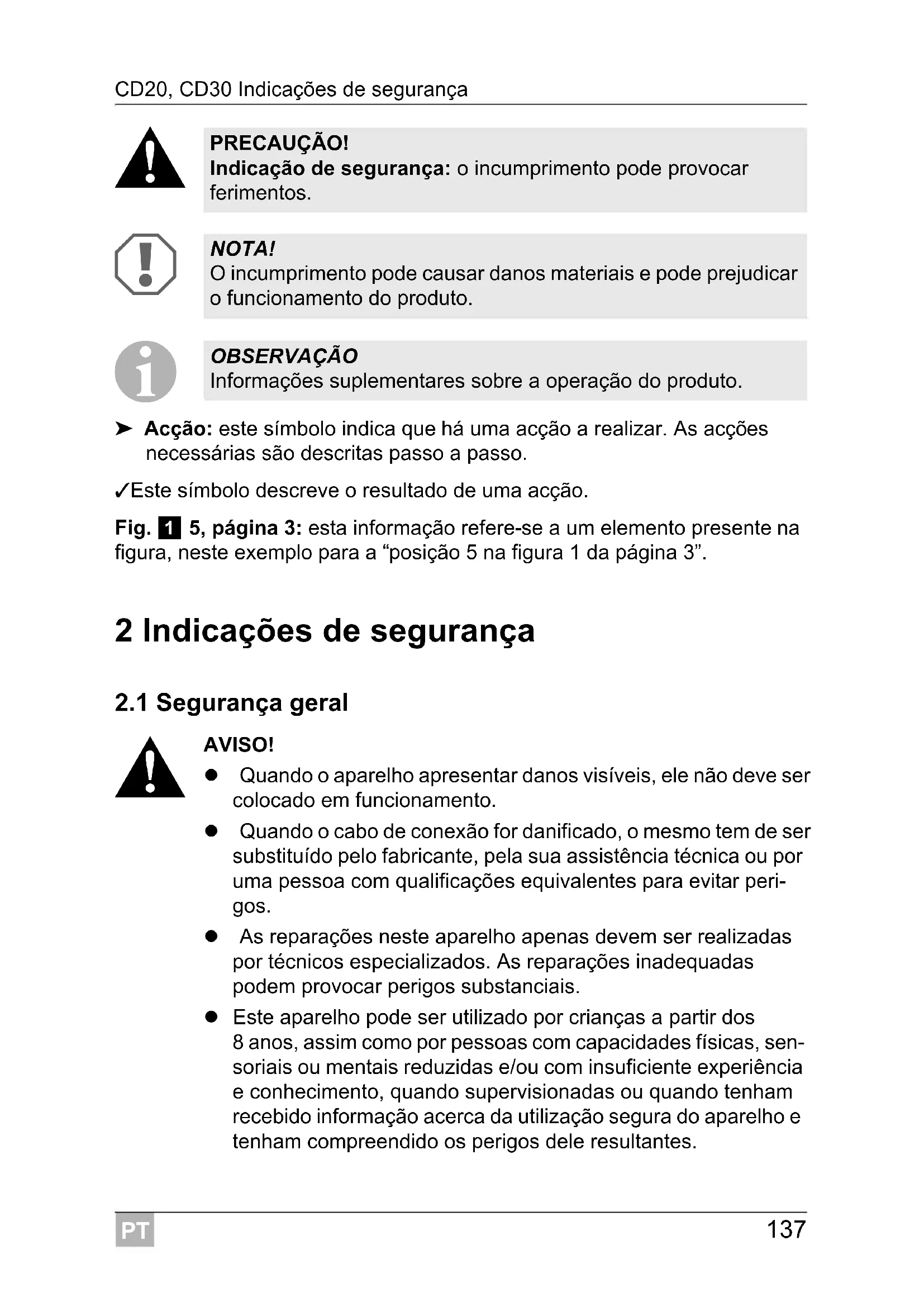

1 Explicação dos símbolos

PERIGO!

Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

NOTA!

O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√Este símbolo descreve o resultado de uma acção.

Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.

2 Indicações de segurança

2.1 Segurança geral

AVISO!

• Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
• Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
• As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e tenham compreendido os perigos dele resultantes.

• A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.

• As crianças não podem brincar com o aparelho.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Guarde e utilize o aparelho fora do alcance de crianças com idade inferior a 8 anos.
• Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.

PRECAUÇÃO!

• Separe o aparelho da rede
• antes de cada limpeza e conservação
• após cada utilização

- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.

NOTA!

• Compare a indicação da tensão na placa de características com a alimentação de energia existente.
• Ligue o aparelho apenas com o cabo de ligação DC à tomada de bordo DC (p. ex. isqueiro) no veículo.
• Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.
• Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
• Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
• A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.

2.2 Segurança durante a utilização do aparelho

PERIGO!

- Nunca toque nos cabos não blindados apenas com as mãos.

PRECAUÇÃO!

- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.

NOTA!

• Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
• Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
• Perigo de sobreaquecimento!

Tenha sempre atenção para que o calor gerado durante o funcionamento possa ser dissipado adequadamente. Certifique-se de que o aparelho está posicionado com uma distância suficiente em relação a paredes ou objectos de modo a que o ar possa circular livremente.

• Tenha atenção para que as aberturas de ventilação não sejam cobertas.
• Não verta líquidos ou gelo para dentro do recipiente interior.
• Nunca mergulhe o aparelho em água.
  ● Proteja o aparelho e os cabos do calor e da humidade.
• Para o funcionamento num camião:

Esvazie a geleira e desligue o aparelho (ver capítulo “Desligar a geleira” na página 143) antes de inclinar a cabina.

4 Suporte de fixação

1 Manual de instalação e de instruções

4 Utilização adequada

As geleiras com gaveta CD 20 e CD 30 são adequadas para utilização móvel em camiões, barcos ou caravanas e foram concebidas para uma inclinação constante de, no máximo, 30°.

É assegurada uma potência de refrigeração ideal com temperaturas ambiente entre +16 °C e +32 °C, assim como uma humidade do ar máxima de 90 %.

OBSERVAÇÃO

Antes de expor o aparelho de refrigeração a esforços extremos, deverá entrar em contato com o fabricante.

PRECAUÇÃO! Risco para a saúde!

• Por favor, verifique se a potência de refrigeração do aparelho cumpre os requisitos dos géneros alimentícios ou dos medicamentos que pretende refrigerar.
• Os alimentos apenas podem ser armazenados nas embalagens originais ou recipientes adequados.

5 Descrição técnica

Estas geleiras têm capacidade para refrigerar e manter frios produtos num intervalo de temperatura entre 0 °C e +15 °C (CD20) ou -2 °C e +12 °C (CD30).

A geleira está equipada com um monitorizador da bateria que desliga e liga novamente o compressor, protegendo assim a bateria e o compressor contra danos. Os pontos de ligação e desligamento, medidos nos terminais de conexão do compressor, são apresentados em capítulo “Dados técnicos” na página 148.

5.1 Elementos de comando

N.° na

fig. 3,

página 4

Explicação

1 Termóstato

6 Instalar a geleira

NOTA!

• Certifique-se de que o cabo positivo está conectado ao polo positivo e que o cabo negativo está conectado ao polo negativo.
• Ao selecionar o local de instalação, garanta que o ar aquecido do condensador pode ser extraído adequadamente.

OBSERVAÇÃO

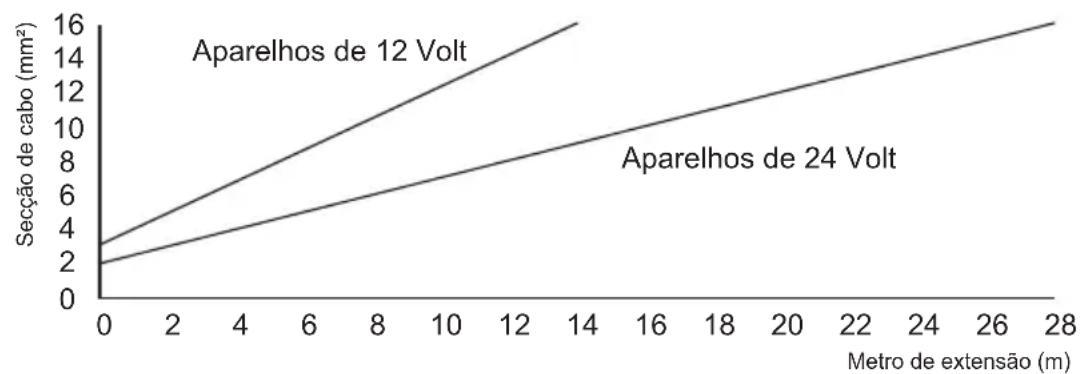

Para evitar perdas de tensão e, assim, de potência, o cabo deve ser o mais curto possível e não deve ser interrompido. Evite por isso interruptores, fichas ou distribuidores adicionais.

Tome em consideração as seguintes indicações:

- fixe as secções de cabo necessárias do cabo de alimentação de acordo com o seguinte diagrama:

• ligue a geleira o mais diretamente possível aos polos da bateria ou a uma tomada com proteção de pelo menos 15 A (12 V)/7,5 A (24 V).
• Para a fixação através de parafusos do aparelho de refrigeração no local de instalação, utilize os pontos de aparafusamento na lateral do aparelho (fig. 4, página 4 e fig. 5, página 4).
• É possível desmontar o compressor do aparelho de refrigeração e instalá-lo noutro local do aparelho ou em separado (fig. 2, página 3). Preste atenção ao comprimento do tubo de líquido de refrigeração de 1,5 m (CD20)/1,5 m (CD30).

7 Operar a geleira

OBSERVAÇÃO

Por motivos de higiene, antes de colocar o novo aparelho de refrigeração em funcionamento, deve limpar o seu interior e exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 144).

7.1 Dicas para poupar energia

• Escolha um local de utilização bem arejado e protegido de raios solares.
• Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
• Não abra a geleira mais do que as vezes necessárias.
• Não deixe a geleira aberta mais tempo do que o necessário.
• Descongele o aparelho de refrigeração logo que se formar uma camada de gelo.
• Evite uma temperatura interior desnecessariamente baixa!
• Limpe regularmente o condensador (elimine o pó, etc.).

7.2 Ligar a geleira

▶Abra a gaveta da geleira.

Para ligar a geleira, rode o botão do termóstato (fig. 3 1, página 4) para a direita.

√A geleira inicia a refrigeração do interior.

OBSERVAÇÃO

Tenha atenção para que apenas se encontrem objetos ou produtos na geleira que possam ser refrigerados ou aquecidos para a temperatura selecionada.

O botão de comutação no termóstato (fig. 3 1, página 4) indica o intervalo de temperatura selecionado.

Posição do botão de comutação	Intervalo de temperatura (dependente da temperatura ambiente)
	CD20 CD30

MAX aprox. 0 °C no interior aprox. -2 °C no interior

MIN aprox. +15 °C no interior aprox. +12 °C no interior

Se pretender selecionar a temperatura de refrigeração, rode o botão de comutação no termóstato (fig. 3 1, página 4) até alcançar o intervalo de temperatura desejado.

7.4 Desligar a geleira

OBSERVAÇÃO

Se deixar o aparelho de refrigeração desligado durante muito tempo, limpe-o e deixe a gaveta ligeiramente aberta. Assim, impede o desenvolvimento de cheiros desagradáveis.

▶Abra a gaveta da geleira.
Para desligar a geleira, rode o botão do termóstato (fig. 3 1, página 4) para a posição “0”.
√A geleira está desligada.
▶ Quando colocar a geleira fora de funcionamento, retire o cabo de conexão da bateria.

7.5 Descongelar a geleira

A humidade do ar pode formar gelo no interior do aparelho de refrigeração, o que reduz a capacidade de arrefecimento. Descongele, nesse caso, o aparelho atempadamente.

NOTA!

Nunca remova a camada de gelo com ferramentas duras ou pontiagudas que possam danificar o plástico ou o vaporizador.

▶Retire os produtos refrigerados e guarde-os num outro aparelho de refrigeração para que permaneçam frios.
▶Desligue o aparelho de refrigeração (ver capítulo “Desligar a geleira” na página 143) e deixe a gaveta aberta.
▶Limpe a água de condensação que se tenha formado ou esvazie a ban-deja coletora (se existente).

8 Limpeza e manutenção

AVISO!

Antes de cada limpeza e conservação, separe o aparelho da rede.

NOTA! Perigo de danos!

• Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
• Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.

▶De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido.

▶Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado.

9 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

10 Eliminação

▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

11 Eliminar falhas

AVISO!

As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem levar a perigos graves.

O compressor não funciona

Falha Possível causa Solução
U_BR = 0 V Interrupção no cabo de ligaçãobateria – sistema eletrónico		Estabelecer a ligação
U_BR ≤ U_LIG	Tensão da bateria muito baixa Carregue a bateria
Tentativa de arranquecom U_BR ≤ U_DESLIG	Ligação de cabos soltaMau contacto (corrosão)	Estabelecer a ligação
	Capacidade da bateria muito baixa Substituir a bateria
	Corte transversal do cabo muito baixo	Substituir o cabo (fig.2,página 3)
Tentativa de arranquecom U_BR ≤ U_LIG	Temperatura ambiente muito elevada –
	Ventilação e exaustão de ar insufi-cientes	Mudar o lugar de instala-ção do frigorífico
	O condensador está sujo Limpar o condensador
Interrupção elétrica nocompressor entre ospinos	O compressor está com defeito Isto pode apenas serreparado por umaunidade de assistênciaao cliente autorizada.

U_BR Tensão entre os bornes positivo e negativo do sistema eletrónico

U_LIG Tensão de ligação do borne de ligação do sistema eletrónico (ver capítulo “Descrição técnica” na página 140)

U_DESLIG Tensão de desligamento do borne de ligação do sistema eletrónico (ver capítulo “Descrição técnica” na página 140)

Temperatura interior muito baixa na posição “MIN” do termóstato

Falha Possível causa Solução

O compressor está sempre a funcionar	O sensor do termóstato não está em contacto com o vaporizador	Fixar o sensor
	Curto-circuito no condutor do termóstato	Substituir o termóstato
	O termóstato está avariado
O compressor está a funcionar há muito tempo	No congelador foi colocada uma quantidade excessiva a congelar	-

A capacidade de refrigeração diminui, a temperatura interior sobe

Falha Possível causa Solução

O compressor está a funcionar há muito tempo/permanente-mente	Vaporizador congelado Descongelar vaporizador
	Isolamento do espaço de refrigeração insuficiente.(húmido/molhado)	Reajustar/substituir a vedação da gaveta
	Temperatura ambiente muito elevada –
	Ventilação e exaustão de ar insufi-cientes	Mudar o lugar de instala-ção do frigorífico
	O condensador está sujo Limpar o condensador
	O ventilador está avariado Substituir o ventilador
O compressor funciona raramente	A capacidade da bateria está esgo-tada	Carregue a bateria

Ruídos não habituais

Falha Possível causa Solução

Ruído elevado O componente do circuito de refrigeração não balança (está preso ao pai-nel)	Virar o componente com cuidado
Objeto estranho entalado entre a máquina de refrigeração e a parede	Retirar o objeto estranho
Ruído do ventilador –

Interferências no rádio ou na televisão do veículo

Falha Possível causa Solução

Interferências na receção durante o funcionamento do compressor

A ligação eletrónica do aparelho de refrigeração não está conectada diretamente à bateria

Ligue a geleira o mais diretamente possível aos polos da bateria.

12 Dados técnicos

	CD20 CD30
Tensão de conexão:	12 V---/24 V---
Tensão de desconexão:	10,4 V em 12 V---22,8 V em 24 V---
Tensão de ligação: 11,7	V em 12 V---24,2 V em 24 V---
Corrente nominal:	12 V---: 3 A24 V---: 1,5 A
Potência de refrigeração:	0 °C a + 15 °C - 2 °C a + 12 °C
Volume útil: 20 l 30 l
Classe climática: N
Temperatura ambiente:	+16 °C a +32 °C
Humidade do ar:	máx. 90 %
Inclinação constante:	máx. 30°
Dimensões:	fig. 1, página 3
Peso:	16,1 kg	18 kg
Verificação/Certificados:
