NÁVOD K OBSLUZE CoolMatic CD 20 WAECO

CS 176 Chladicí box v provedení zasouvací přihrádky

Návod k montáži a obsluze

SK 189 Zásuvkový chladiaci box

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů 176
2 Bezpečnostní pokyny....177
3 Rozsah dodávky 179
4 Použití v souladu se stanoveným účelem ..... 180
5 Technický popis .... 180
6 Zabudování chladicího boxu 181
7 Obsluha chladicího boxu 182
8 Čištění a údržba....184
9 Záruka 185
10 Likvidace 185
11 Odstraňování poruch 186
12 Technické údaje.... 188

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

2.1 Obecná bezpečnost

VÝSTRAHA!

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a/nebo znalostí, pokud budou pod dozorem nebo pokud byly poučeny o bezpečném použití přístroje a porozuměly nebezpečím, která z použití výrobku vyplývají.

• Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.

• Nenechávejte děti, aby si s přístrojem hrály!

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.
• Neskladujte v přístroji výbušné látky, jako např. spreje s h o řlavým hnacím plynem.

UPOZORNĚNÍ!

- Přístroj odpojte od sítě:

– Před každým čištěním a údržbou

– Po každém použití

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Připojujte přístroj přívodním kabelem stejnosměrného napájení pouze k palubní zásuvce se stejnosměrným proudem ve vozidle (např. autozapalovač).
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.
• Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
• Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.

- Nikdy se nedotýkejte odizolovaných vodičů holýma rukama.

UPOZORNĚNÍ!

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR!

- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.
  ● Pro provoz v nákladním vozidle:

Před sklopením kabiny řidiče vyprázdněte obsah chladicího boxu a chladicí box vypněte (viz kap. „Vypnutí chladicího boxu“ na stranì 183).

3 Rozsah dodávky

Množství Název

1 Chladicí box v provedení zasouvací přihrádky
4 Upevňovací úhelník
1 Návod k instalaci a použití

4 Použití v souladu se stanoveným účelem

Zasouvací chladicí boxy CD20 a CD30 jsou určeny k mobilnímu použití v nákladních automobilech, na lodích nebo v karavanech a jsou konstruovány k trvalému náklonu maximálně 30°.

Optimální chladicí výkon je zajištěn za okolních teplot +16 °C až +32 °C a za vlhkosti vzduchu maximálně 90 %.

POZNÁMKA

Dříve než chladničku vystavíte extrémnímu namáhání, měli byste kontaktovat výrobce.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

• Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

5 Technický popis

Chladničky mohou chladit výrobky v rozsahu teplot od 0 °C do +15 °C (CD20) nebo od -2 °C do +12 °C (CD30), nebo je udržovat chladné.

Chladicí box je vybaven snímačem baterie, který vypíná a opět zapíná kompresor a tím chrání baterii a kompresor před poškozením. Body zapnutí a vypnutí měřené na přívodních svorkách kompresoru jsou uvedeny v kap. „Technické údaje“ na stranì 188.

5.1 Ovládací prvky

Č. naobr. 3, strana 4	Vysvětlení
1	T	e	r	m	o	s	t	a	t

6 Zabudování chladicího boxu

POZOR!

• Dbejte na to, aby byl plusový kabel připojen ke kladnému pólu a minusový kabel k zápornému pólu.
• Při výběru místa instalace se ujistěte, že lze vzduch ohřívaný kondenzátorem dobře odtahovat.

POZNÁMKA

Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný kabel. Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky.

Dodržujte následující pokyny:

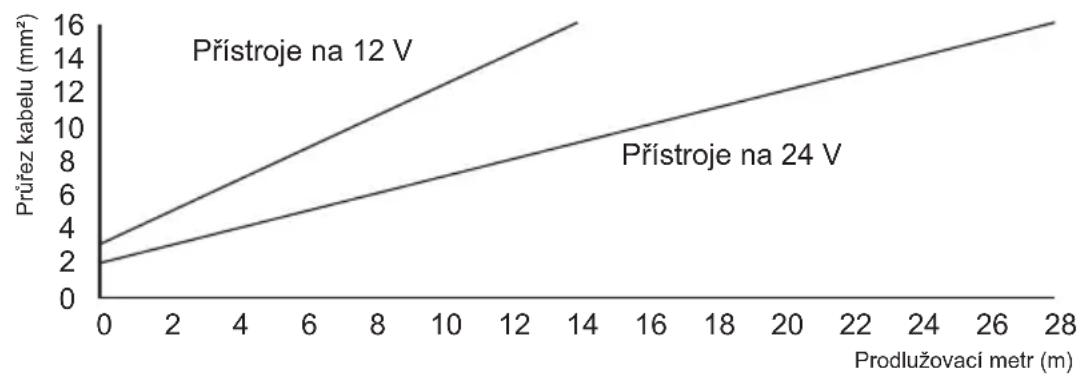

- Požadovaný průřez kabelu přívodního vedení stanovte podle následujícího diagramu:

• Chladničku připojte pokud možno přímo k pólům baterie nebo zdířce s jištěním na minimálně 15 A (12 V)/7,5 A (24 V).
• K pevnému přišroubování chladničky na místě instalace použijte body k našroubování umístěné po stranách přístroje (obr. 4, strana 4 a obr. 5, strana 4).
• Kompresor lze z chladničky demontovat a namontovat na jiné místo na chladničce nebo samostatně (obr. 2, strana 3). Dodržujte délku potrubí chladicího média 1,5 m (CD20)/1,5 m (CD30).

7 Obsluha chladicího boxu

POZNÁMKA

Dříve než uvedete novou chladničku do provozu, měli byste ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a údržba“ na stranì 184).

7.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Teplé pokrmy nechejte před uložením do chladničky vychladnout.
• Neotevírejte chladničku častěji, než je nezbytně nutné.
• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
• Odmrazte chladničku, jakmile se vytvoří vrstva ledu.
• Zabraňte vzniku zbytečně nízkých vnitřních teplot!
• Z kondenzátoru odstraňujte v pravidelných intervalech nečistoty (prach atd.).

7.2 Zapnutí chladicího boxu

▶ Otevřete přihrádku chladicího boxu.
Chladicí box se zapíná otáčením knoflíku termostatu (obr. 3 1, strana 4) ve směru hodinových ručiček.
√ Chladicí box zahájí chlazení vnitřního prostoru.

POZNÁMKA

Pamatujte, že v chladicím boxu musejí být pouze výrobky nebo předměty, které je dovoleno zchladit nebo ohřát na nastavenou teplotu.

7.3 Nastavení teploty

Spínací tlačítko na termostatu (obr. 3 1, strana 4) zobrazuje zvolené teplotní rozmezí.

Poloha spínacího tlačítka	Teplotní rozmezí (v závislosti na okolní teplotě)
	CD20 CD30
MAX	cca 0 °C uvnitř	cca -2 °C uvnitř
MIN	cca +15 °C uvnitř	cca +12 °C uvnitř

Pokud si přejete nastavit teplotu chlazení, stiskněte spínací tlačítko na termostatu (obr. 3 1, strana 4) a podržte je, dokud nedosáhnete nastaveného teplotního rozsahu.

7.4 Vypnutí chladicího boxu

POZNÁMKA

Pokud se chladnička odstaví na delší dobu, vyčistěte ji a při-hrádku nechejte mírně pootevřenou. Tímto způsobem se zabrání tvorbě nepříjemných zápachů.

▶ Otevřete přihrádku chladicího boxu.
▶ Chladicí box se vypíná otočením knoflíku termostatu (obr. 3 1, strana 4) do polohy „0“.
√Chladicí box je vypnutý.
▶ Po vypnutí chladicího boxu odpojte přívodní kabel od baterie.

7.5 Rozmrazování chladicího boxu

Vzdušná vlhkost se může srážet uvnitř chladničky formou jinovatky, která snižuje chladicí výkon. Přístroj proto včas odmrazte.

POZOR!

Vrstvu ledu nikdy neodstraňujte tvrdými nebo špičatými nástroji, kterými by se plast nebo výparník mohl poškodit.

▶ Obsah chladničky vyjměte uložte případně do jiné lednice, aby zůstal v chladu.
Chladničku vypněte (viz kap. „Vypnutí chladicího boxu“ na stranì 183) a přihrádku nechejte otevřenou.
▶ Vytřete vodu nebo vylijte obsah sběrné misky (pokud je jí přístroj vybaven).

8 Čištění a údržba

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
• Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.

▶ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

9 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

10 Likvidace

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

11 Odstraňování poruch

VÝSTRAHA!

Opravy tohoto výrobku smějí provádět pouze odborníci.

Nesprávně provedené opravy mohou být zdrojem značných rizik.

Kompresor neběží

Porucha	Možná příčina	Řešení
U_KL = 0 V	Přerušení přívodního vodiče baterie – elektronika	Obnovte spojení
	Závada hlavního vypínače (pokud je jím zařízení vybaveno)	Vyměňte hlavní vypínač
	Spálení přídavné pojistky vodiče (pokud je instalována)	Vyměňte pojistky vodiče
U_KL ≤ U_ZAP	Napětí baterie je příliš nízké	Nabijte baterii
Pokus o spuštění při hodnotě U_KL ≤ U_VYP	Uvolněné spojení kabelu Špatný kontakt (koroze)	Obnovte spojení
	Příliš nízká kapacita baterie	Výměna baterie
	Příliš malý průřez vodiče	Vyměňte kabel (obr. 2, strana 3)
Pokus o spuštění při hodnotě U_KL ≥ U_ZAP	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění ledničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
Přerušení elektřiny v kompresoru mezi kolíky	Vadný kompresor	Opravu smí provést pouze schválená provozovna zákaznického centra.

U_KL Napětí mezi kladnou a zápornou svorkou elektroniky

U_ZAP Napětí k zapnutí připojovací svorky elektroniky (viz kap. „Technický popis“ na straní 180)

U_VYP Napětí k vypnutí připojovací svorky elektroniky (viz kap. „Technický popis“ na stranì 180)

Vnitřní teplota příliš nízká v poloze termostatu „MIN“

Porucha	Možná příčina	Řešení
Kompresor trvale pracuje	Čidlo termostatu není v kontaktu s výparníkem	Upevněte čidlo
	Zkrat ve vodiči termostatu	Vyměňte termostat
	Termostat je vadný
Kompresor běží dlouho	V mrazicím boxu je přílišná námraza	-

Chladicí výkon klesá, vnitřní teplota stoupá

Porucha	Možná příčina	Řešení
Kompresor běží dlouho/trvale	Námraza na výparníku Odmrazte výparník
	Nedostatečná izolace chladicího prostoru (vlhko/mokro)	Seřid’te/vyměňte těsnění přihrádky
	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění ledničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
	Vadný ventilátor Vyměňte ventilátor
Kompresor běží jen občas	Vybitá baterie Nabijte baterii

Nezvyklé zvuky

Porucha	Možná příčina	Řešení
Hlasité bručivé zvuky	Součást chladicího okruhu nemůže volně vibrovat (je přitisknutá ke stěně)	Opatrně vyhněte součást
	Cizí těleso mezi chladicím agregátem a stěnou	Odstraňte cizí těleso
	Hluk ventilátoru	-

Rádiové nebo televizní rušení ve vozidle

Porucha	Možná příčina	Řešení
Poruchy příjmu za chodu kompresoru	Přípojka elektroniky chladničky není připojena svorkou přímo k baterii	Chladničku pokud možno připojte přímo k pólům baterie.

12 Technické údaje

	CD20 CD30
Napájení:	12 V--- / 24 V---
Vypínací napětí:	10,4 V pro 12 V---22,8 V pro 24 V---
Spínací napětí:	11,7 V pro 12 V---24,2 V pro 24 V---
Jmenovitý proud:	12 V---: 3 A24 V---: 1,5 A
Chladicívýkon:	0 °C až + 15 °C - 2 °Caž + 12 °C
Užitečný obsah:	20 l	30 l
Klimatická třída	N
Okolní teplota:	+16 °C až +32 °C
Vlhkost vzduchu:	max. 90 %
Trvalý náklon:	max. 30°
Rozměry:	obr. 1, strana 3
Hmotnost:	16,1 kg	18 kg
Kontrola/certifikáty:
