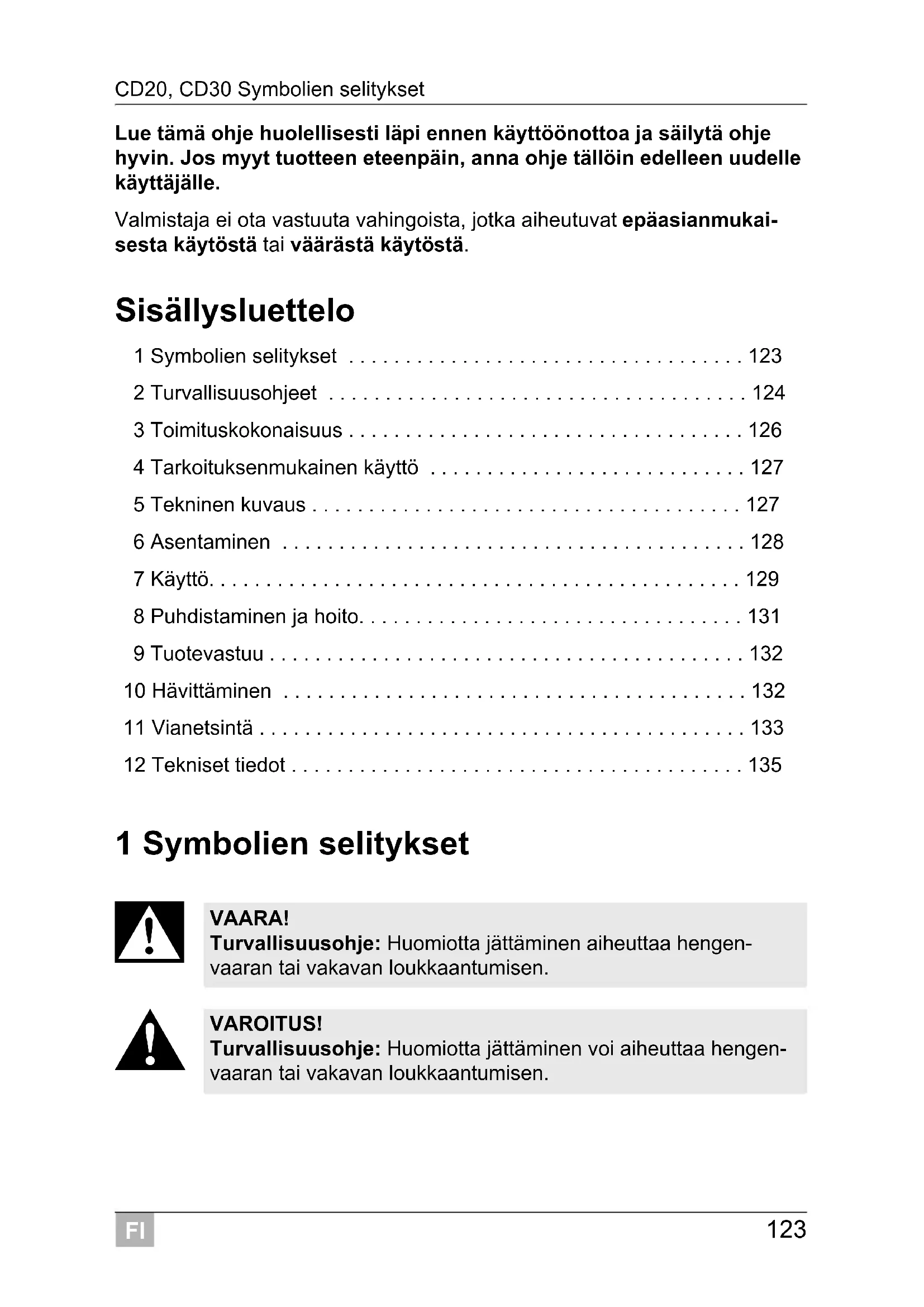

• Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukai- sesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitykset p. 123
• 2 Turvallisuusohjeet p. 124
• 3 Toimituskokonaisuus p. 126
• 4 Tarkoituksenmukainen käyttö p. 127
• 5 Tekninen kuvaus p. 127
• 6 Asentaminen p. 128
• 7 Käyttö p. 129
• 8 Puhdistaminen ja hoito p. 131
• 9 Tuotevastuu p. 132
• 10 Hävittäminen p. 132
• 11 Vianetsintä p. 133
• 12 Tekniset tiedot 1 Symbolien selitykset p. 135

VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengen- vaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengen- vaaran tai vakavan loukkaantumisen.FI Turvallisuusohjeet CD20, CD30

➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvit- tava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. 2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAROITUS! Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi. Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian- mukaisista korjauksista saattaa aiheutua huomattavia vaaroja. 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämättömiä, voivat käyttää tätä laitetta valvonnan alaisina tai kun heille on opetettu laitteen tur- vallinen käyttö ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa. Lapset eivät saa leikkiä laitteella. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantu- miseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja.FI CD20, CD30 Turvallisuusohjeet

Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumatto- missa. Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO! Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS! Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön. Liitä laite ainoastaan DC-liitäntäjohdolla ajoneuvon DC-pisto- rasiaan (esim. savukkeensytyttimeen). Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä. Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä. Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua. Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

2.2 Laitteen käyttöturvallisuus

VAARA! Älkää koskettako avojohtimia koskaan paljain käsin.

HUOMIO! Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.FI Toimituskokonaisuus CD20, CD30

HUOMAUTUS! Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin. Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle. Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. Huolehtikaa siitä, että tuuletusrakoja ei peitetä. Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä. Älkää upottako laitetta koskaan veteen. Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. Kuorma-autokäytössä: Tyhjentäkää kylmälaatikko ja kytkekää laite pois päältä (kts. kap. ”Kylmälaatikon pois päältä kytkeminen” sivulla 130) ennen ohjaamon kallistamista. 3 Toimituskokonaisuus Määrä Nimitys1 Lokerokylmälaatikko4 Kiinnityskulma1 KäyttöohjeFI CD20, CD30 Tarkoituksenmukainen käyttö

4 Tarkoituksenmukainen käyttö Lokerokylmälaatikot CD20 ja CD30 sopivat liikkuvaan käyttöön kuorma- autossa, veneessä tai matkailuvaunussa. Ne on suunniteltu korkeintaan 30°:een jatkuvalle kallistukselle. Optimaalinen jäähdytysteho saavutetaan varmimmin ympäröivän lämpötilan ollessa +16 °C – +32 °C ja suhteellisen ilmankosteuden enintään 90 %.

5 Tekninen kuvaus Jäähdytyslaite voi jäähdyttää tuotteita lämpötila-alueelle 0 °C – +15 °C (CD20) tai pitää ne viileänä lämpötila-alueella –2 °C – +12 °C (CD30). Kylmälaatikossa on akkutarkkailulaite, joka kytkee kompressorin pois ja päälle ja suojaa siten akkua ja kompressoria. Kompressorin liittimistä mitattavat päälle- ja poiskytkentäpisteet ilmoitetaan kappaleessa kap. ”Tek- niset tiedot” sivulla 135.

OHJE Kääntykää valmistajan puoleen ennen laitteen altistamista äärim- mäisille rasituksille. HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää. Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa. Nro kuvassa kuva 3, sivulla 4 Selitys1 TermostaattiFI Asentaminen CD20, CD30

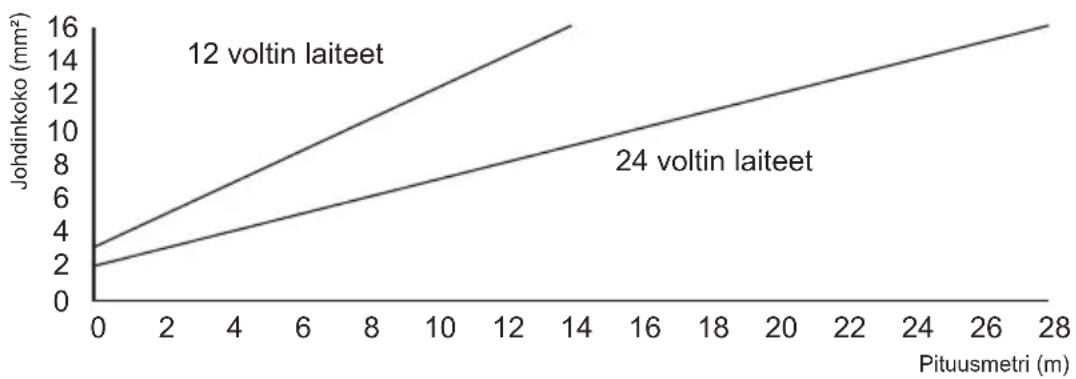

Noudata seuraavia ohjeita: Määrittäkää syöttöjohtimen tarvittava johdinkoko seuraavan kaavion avulla: Liittäkää jäähdytyslaite mahdollisuuksien mukaan suoraan akun napoihin tai liitäntään, jossa on vähintään 15 A (12 V); 7,5 A (24 V) -suojaus. Käyttäkää laitteessa olevia ruuvikiinnityskohtia (kts. kuva 4, sivulla 4 ja kuva 5, sivulla 4) jäähdytyslaitteen ruuvaamiseksi lujasti kiinni asennus- paikkaan. Voit irrottaa kompressorin kylmälaitteesta ja asentaa eri paikkaan kylmä- laitteeseen tai siitä erilleen (kuva 2, sivulla 3). Huomaa tällöin kylmäai- nejohtimen pituus 1,5 m (CD20)/1,5 m (CD30). HUOMAUTUS! Huolehtikaa siitä, että plusjohto liitetään plusnapaan ja miinus- johto miinusnapaan. Varmistakaa asennuspaikkaa valitessanne, että nesteyttimen lämmittämä ilma voi poistua hyvin. OHJE Jännite- ja tehohäviöiden välttämiseksi johtojen mitan tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja. Välttäkää siksi lisäkytkimiä, pistokkeita tai jakorasioita.

24 voltin laiteet12 voltin laiteetJohdinkoko (mm²)Pituusmetri (m)FI CD20, CD30 Käyttö

7.1 Vinkkejä energian säästämiseen

Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta. Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä. Älkää avatko kylmälaitetta tarpeettoman usein. Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen. Sulattakaa jäähdytyslaite heti, kun siihen on muodostunut jääkerros. Välttäkää tarpeettoman matalaa sisälämpötilaa. Puhdistakaa kondensaattori säännöllisin väliajoin epäpuhtauksista (pöly jne.).

7.2 Kylmälaatikon päälle kytkeminen

➤ Avatkaa kylmälaatikon lokero. ➤ Kääntäkää termostaatin nuppia (kts. kuva 3 1, sivulla 4) myötäpäivään kylmälaatikon kytkemiseksi päälle. ✓ Kylmälaatikko alkaa jäähdyttää sisätilaansa.

OHJE Puhdistakaa uusi jäähdytyslaite hygieenisistä syistä kostealla lii- nalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös kap. ”Puhdistaminen ja hoito” sivulla 131). OHJE Huolehtikaa siitä, että kylmälaatikossa on vain esineitä tai tuot- teita, jotka saa jäähdyttää tai lämmittää valittuun lämpötilaan.FI Käyttö CD20, CD30

7.3 Lämpötilan valitseminen

Termostaatin kytkinnuppi (kts. kuva 3 1, sivulla 4) näyttää valitun lämpötila- alueen. ➤ Jos haluatte valita lämpötilan jäähdytykseen, kiertäkää termostaatin kyt- kinnuppia (kts. kuva 3 1, sivulla 4), kunnes haluttu lämpötila-alue on saavutettu.

7.4 Kylmälaatikon pois päältä kytkeminen

➤ Avatkaa kylmälaatikon lokero. ➤ Kääntäkää termostaatin nuppi (kts. kuva 3 1, sivulla 4) asentoon ”0” kylmälaatikon kytkemiseksi pois päältä. ✓ Kylmälaatikko on kytketty pois päältä. ➤ Jos poistatte kylmälaatikon käytöstä, irrottakaa liitäntäjohto akusta. Kytkinnupin asento Lämpötila-alue (riippuu ympäristön lämpötilasta) CD20 CD30 MAX n. 0 °C sisätilassa n. –2 °C sisätilassa MIN n. +15 °C sisätilassa n. +12 °C sisätilassa OHJE Jos haluatte poistaa jäähdytyslaitteen pidemmäksi ajaksi käy- töstä, puhdistakaa se ja jättäkää lokero hieman auki. Tällä tavalla estätte epämiellyttävien hajujen muodostumisen.FI CD20, CD30 Puhdistaminen ja hoito

Ilmankosteus voi muodostaa jäähdytyslaitteen sisälle jäätä, joka heikentää jäähdytystehoa. Sulattakaa laite siksi ajoissa.

➤ Ottakaa jäähdytettävät tuotteet pois ja varastoikaa ne niiden kylmänä pitämiseksi toiseen jäähdytyslaitteeseen. ➤ Kytkekää jäähdytyslaite pois päältä (kts. kap. ”Kylmälaatikon pois päältä kytkeminen” sivulla 130) ja jättäkää lokero auki. ➤ Pyyhkikää sulamisvesi pois tai tyhjentäkää – jos sellainen on – keräys- kaukalo. 8 Puhdistaminen ja hoito

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan. HUOMAUTUS! Älkää poistako jääkerrosta koskaan kovilla tai terävillä työkaluilla, jotka voivat vahingoittaa muovia tai haihdutinta. VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara! Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä. Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.FI Tuotevastuu CD20, CD30

9 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka- sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: kopio ostolaskusta, jossa näkyy ostopäivä, valitusperuste tai vikakuvaus. 10 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät- teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä- mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.FI CD20, CD30 Vianetsintä

Kompressori ei käy VAROITUS! Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian- mukaisista korjauksista saattaa aiheutua huomattavia vaaroja. Ilmiö Mahdollinen syy Ratkaisu

NAV = 0 volttia Katko liitäntäjohtimessa akku – elektroniikkaLuo liitäntäPääkytkin rikki (jos sellainen on) Vaihda pääkytkinLisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake

NAV ≤ UPäälläAkkujännite liian matala Lataa akkuKäynnistysyrityksessä:

NAV ≤ U Pois Löysä johtoliitosHuono kontakti (korroosio)Luo liitäntäAkkukapasiteetti liian vähäinen Vaihda akku Johdon läpimitta liian pieni Vaihda johto (kuva 2, sivulla 3)Käynnistysyrityksessä:

NAV ≥ UPäälläYmpäristön lämpötila liian korkea –Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappiaKondensaattori likaantunut Puhdista kondensaattoriSähköinen katkos komp-ressorissa tappien välilläKompressori rikki Vain valtuutettu asiakas-palveluliike voi korjata vian.

NAV Jännite elektroniikan plus- ja miinusnavan välillä PäälläPäällekytkentäjännite elektroniikan liittimessä(kts. kap. ”Tekninen kuvaus” sivulla 127)

Pois Poiskytkentäjännite elektroniikan liittimessä(kts. kap. ”Tekninen kuvaus” sivulla 127)FI Vianetsintä CD20, CD30

Sisälämpötila liian kylmä termostaattiasennossa ”MIN” Jäähdytysteho heikkenee, sisälämpötila nousee Epätavallisia ääniä Ilmiö Mahdollinen syy Ratkaisu Kompressori käy jatku- vasti Termostaattianturilla ei ole kontaktia haihduttimeen Kiinnittäkää anturi Oikosulku termostaattijohtimessa Vaihtakaa termostaatti Termostaatti rikki Kompressori käy pitkään Haihdutinlokerossa on pakastettu suuria määriä Ilmiö Mahdollinen syy Ratkaisu Kompressori käy pit- kään/jatkuvasti Haihdutin jäätynyt Sulattakaa haihdutin Jäähdytystilan eristys ei ole riittävä (kostea/märkä) Säätäkää/vaihtakaa loke- ron tiiviste Ympäristön lämpötila liian korkea Ilman syöttö ja poisto ei ole riittävä Huolehtikaa riittävästä ilmanvaihdosta Kondensaattori likaantunut Puhdistakaa kondensaat- tori Tuuletin rikki (jos sellainen on) Vaihtakaa tuuletin Kompressori käy harvoin Akkukapasiteetti käytetty loppuun Ladatkaa akku Ilmiö Mahdollinen syy Ratkaisu Kovaa jyrinää Jokin jäähdytyskierron osa ei pääse heilumaan vapaasti (ottaa kiinni seinään) Väännä osaa varovasti Vieras esine kylmäkoneen ja seinän välissä Ota vieras esine pois Tuuletinmelua –FI CD20, CD30 Tekniset tiedot Radio- tai televisiohäiriöitä ajoneuvossa 12 Tekniset tiedot Ilmiö Mahdollinen syy RatkaisuVastaanottohäiriöitä, kun kompressori käyJäähdytyslaitteen sähköliitäntää ei ole liitetty suoraan akkuunLiittäkää jäähdytyslaite mahdollisuuksien mukaan suoraan akun napoihinCD 20 CD 30 Liitäntäjännite: 12 Vg/24 Vg Poiskytkentäjännite: 10,4 V – 12 Vg22,8 V – 24 VgPäällekytkentäjännite: 11,7 V – 12 Vg24,2 V – 24 Vg Nimellisvirta: 12 Vg: 3 A 24 Vg: 1,5 A Jäähdytysteho: 0 °C ... +15 °C –2 °C ... +12 °C Hyötytilavuus: 20 l 30 lIlmastoluokka: NYmpäristön lämpötila: +16 °C ... +32 °CIlmankosteus: maks. 90 %Jatkuva kallistus: maks. 30° Mitat: kuva 1, sivulla 3 Paino: 16,1 kg 18 kg Tarkastus/sertifikaatit: E4PT Explicação dos símbolos CD20, CD30
