CoolMatic CD 20 - Lodówka WAECO - Bezpłatna instrukcja obsługi

Typ produktu	Lodówka szufladowa (lodówka mobilna)
Marka	WAECO
Model	CoolMatic CD 20
Pojemność użytkowa	20 litrów
Zakres temperatury wewnętrznej	0 °C do +15 °C
Napięcie zasilania	12 V / 24 V (prąd stały)
Prąd znamionowy	3 A (12 V) / 1.5 A (24 V)
Ochrona akumulatora	Wyłączenie przy 10.4 V (12 V) / 22.8 V (24 V), ponowne włączenie przy 11.7 V / 24.2 V
Rodzaj chłodzenia	Sprężarkowe
Odmrażanie	Ręczne
Klasa klimatyczna	N
Dopuszczalna temperatura otoczenia	+16 °C do +32 °C
Maksymalna wilgotność powietrza	90 %
Maksymalny stały kąt przechylenia	30°
Waga	16.1 kg
Zalecane zastosowanie	Mobilne: samochód, łódź, przyczepa kempingowa
Czyszczenie	Wilgotną ściereczką, nie zanurzać, regularnie czyścić skraplacz
Gwarancja	Ustawowa (czas nieokreślony)
Możliwość naprawy	Naprawy wyłącznie przez wykwalifikowany personel

Często zadawane pytania - CoolMatic CD 20 WAECO

Jak podłączyć lodówkę CoolMatic CD 20?

Otwórz szufladę, obróć pokrętło termostatu zgodnie z ruchem wskazówek zegara. Urządzenie zaczyna chłodzić. Upewnij się, że polaryzacja jest zachowana: przewód dodatni do bieguna dodatniego, ujemny do ujemnego. Użyj gniazda prądu stałego o natężeniu co najmniej 15 A (12 V) lub 7,5 A (24 V).

Jak ustawić temperaturę w CD 20?

Obróć pokrętło termostatu (rys. 3, poz. 1), aby wybrać żądany zakres temperatury. Pozycja MAX: około 0 °C, pozycja MIN: około +15 °C. Dokładna temperatura zależy od temperatury otoczenia.

Co zrobić, jeśli sprężarka nie działa?

Sprawdź napięcie na zaciskach: jeśli jest zerowe, przywróć połączenie między akumulatorem a elektroniką. Jeśli napięcie jest zbyt niskie, naładuj akumulator. Sprawdź bezpieczniki i przekrój przewodów. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak rozmrozić lodówkę CD 20?

Wyjmij żywność, odłącz urządzenie ustawiając termostat na '0', pozostaw szufladę otwartą. Wytrzyj wodę z rozmrażania. Nigdy nie skrobi lodu twardymi ani ostrymi przedmiotami, aby uniknąć uszkodzenia parownika.

Jaka jest wbudowana ochrona akumulatora?

Ochronnik akumulatora odłącza sprężarkę, gdy napięcie spadnie do 10,4 V (12 V) lub 22,8 V (24 V) i włącza ją ponownie przy 11,7 V (12 V) lub 24,2 V (24 V), aby chronić akumulator i sprężarkę.

Czy mogę używać urządzenia w wilgotnym środowisku?

Tak, maksymalna dopuszczalna wilgotność powietrza wynosi 90%. Nie należy jednak umieszczać urządzenia w wodzie i chronić połączenia elektryczne przed wilgocią.

Jak czyścić lodówkę?

Czyść wnętrze i zewnętrzną część wilgotną ściereczką. Nie używaj ściernych środków czyszczących. Nigdy nie zanurzaj urządzenia w wodzie. Regularnie czyść skraplacz z kurzu.

Jakie rodzaje żywności mogę przechowywać?

Możesz przechowywać żywność i napoje. Temperaturę można ustawić od 0 °C do +15 °C, odpowiednią do przechowywania świeżych produktów. Nie przechowuj substancji wybuchowych ani żrących. Przechowuj żywność w oryginalnych opakowaniach lub odpowiednich pojemnikach.

Czy urządzenie nadaje się do przechowywania leków?

Tak, sprawdź, czy zakres temperatur (0 °C do +15 °C) odpowiada zaleceniom przechowywania leków. Urządzenie może utrzymywać stabilną temperaturę.

Jak oszczędzać energię z CD 20?

Umieść urządzenie w przewiewnym miejscu, z dala od słońca. Przed włożeniem do lodówki ostudź gorące potrawy. Otwieraj szufladę jak najrzadziej. Rozmrażaj, gdy tylko pojawi się warstwa lodu. Unikaj niepotrzebnie zbyt niskiej temperatury wewnętrznej.

INSTRUKCJA OBSŁUGI CoolMatic CD 20 WAECO

Instrukcja montażu i obsługi

MAX ca 0 °C inne i boksen ca -2 °C inne i boksen

MIN ca +15 °C inne i boksen ca +12 °C inne i boksen

▶Når man har valgt Kjøling, dreier du bryterknappen på termostaten (se fig. 3 1, side 4), til ønsket temperaturområde.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją przekazać kolejnemu nabywcy.

Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

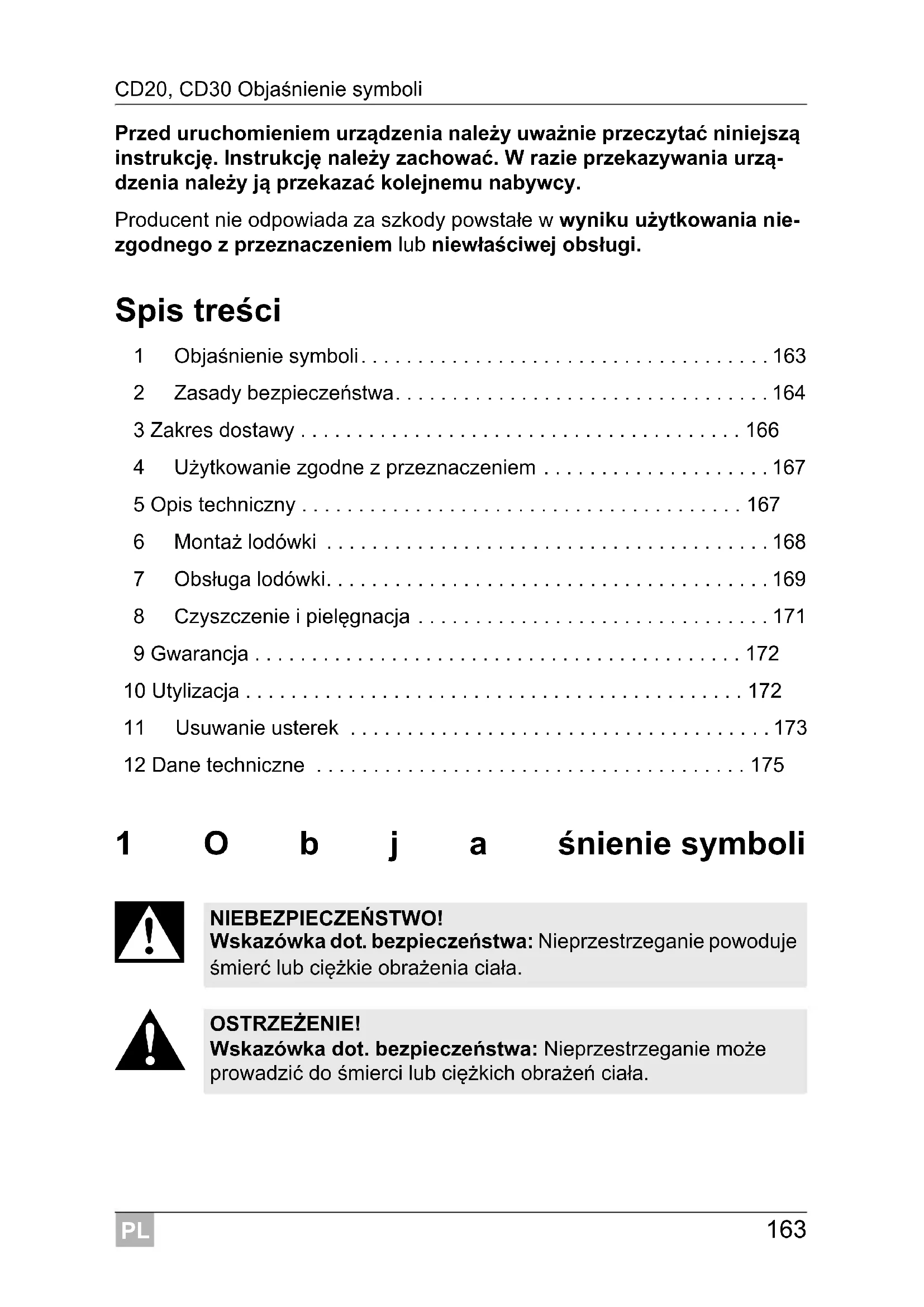

Spis treści

1 Objaśnienie symboli....163
2 Zasady bezpieczeństwa....164
3 Zakres dostawy 166
4 Użytkowanie zgodne z przeznaczeniem ..... 167
5 Opis techniczny 167
6 Montaż lodówki 168
7 Obsługa lodówki....169
8 Czyszczenie i pielęgnacja 171
9 Gwarancja 172
10 Utylizacja 172
11 Usuwanie usterek 173
12 Dane techniczne 175

1 O b j a śnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała.

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

▶ Obsługa: Ten symbol wskazuje, że użytkownik musi podjąć jakieś działanie. Wymagane działania zostały opisane krok po kroku.
√ Ten symbol opisuje wynik działania.

Rys. 1 5, strona 3: Ten odnośnik wskazuje element na rysunku, w tym przypadku „Pozycję 5 na rysunku 1 na stronie 3”.

2 Zasady bezpieczeństwa

2.1 Ogólne bezpieczeństwo

OSTRZEŻENIE!

• Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
• Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne nie-bezpieczeństwo.

• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.

• Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.

• Dzieci nie mogą bawić się urządzeniem.
• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.
• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

OSTROŻNIE!

• Urządzenie należy odłączyć od sieci
• p r z e d k a żdym czyszczeniem i konserwacją
• p o k a żdym użyciu

- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

UWAGA!

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.
• Podłączać urządzenie do gniazda wtykowego DC (np. gniazda zapalniczki) tylko za pomocą przewodu zasilania prądem stałym.
• Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.
• Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
• Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
• Przenośna lodówka nie nadaje się do transportu substancji żrácych lub zawierających rozpuszczalniki!

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

NIEBEZPIECZEŃSTWO!

- Nigdy nie należy chwytać nieosłoniętymi rękoma gołych przewodów.

OSTROŻNIE!

- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.

UWAGA!

• Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).

- Niebezpieczeństwo przegrzania!

Należy zawsze pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzone. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

• Należy uważać, aby nie zakrywać otworów wentylacyjnych.
• Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
• Zanurzanie urządzenia w wodzie jest zabronione.
• Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.
• Do zastosowania w samochodzie ciężarowym: Przed przechyleniem kabiny należy opróżnić przenośną lodówkę i ją odłączyć (zob. rozdz. „Wyłączanie lodówki przenośnej” na stronie 170).

3 Zakres dostawy

Ilość Nazwa

4 K ątownik mocujący

1 Instrukcja montażu i obsługi

4 U żytkowanie zgodne z przeznacze- niem

Lodówki szufladowe CD 20 i CD 30 są przeznaczone do stosowania w samochodach ciężarowych, na łodziach lub w przyczepach kempingowych i nadają się do użytku przy przechyle ciągłym maksymalnie 30°.

Optymalna moc chłodzenia jest zagwarantowana w temperaturze otoczenia od +16 °C do +32 °C i przy wilgotności powietrza maksymalnie 90 %.

WSKAZÓWKA

Przed narażeniem przenośnej lodówki na skrajne obciążenia – takie jak ekspedycje – należy skontaktować się z producentem.

OSTROŻNIE! Zagrożenie zdrowia!

• Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w lodówce.
• Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach.

5 Opis techniczny

Te lodówki mogą schładzać lub utrzymywać schłodzone produkty w zakresie temperatur od 0 °C do +15 °C (CD20) lub od -2 °C do +12 °C (CD30).

Lodówka jest wyposażona w czujnik ochrony akumulatora, który wyłącza i ponownie włącza sprężarkę i tym samym chroni akumulator oraz sprężarkę przed uszkodzeniami. Punkty włączenia i wyłączenia, mierzone na zaci-skach przyłączeniowych sprężarki są przedstawione w poniższej tabeli rozdz. „Dane techniczne” na stronie 175.

5.1 Elementy obsługi

Nr na rys. 3, strona 4	Objaśnienie
1	T	e	r	m	o	s	t	a	t

6 M o n t a ż lodówki

UWAGA!

• Należy pamiętać, aby połączyć kabel dodatni z biegunem dodatnim, a kabel ujemny z biegunem ujemnym.
• Przy wyborze miejsca montażu należy się upewnić, że możliwy jest odpływ powietrza ogrzanego przez skraplacz.

WSKAZÓWKA

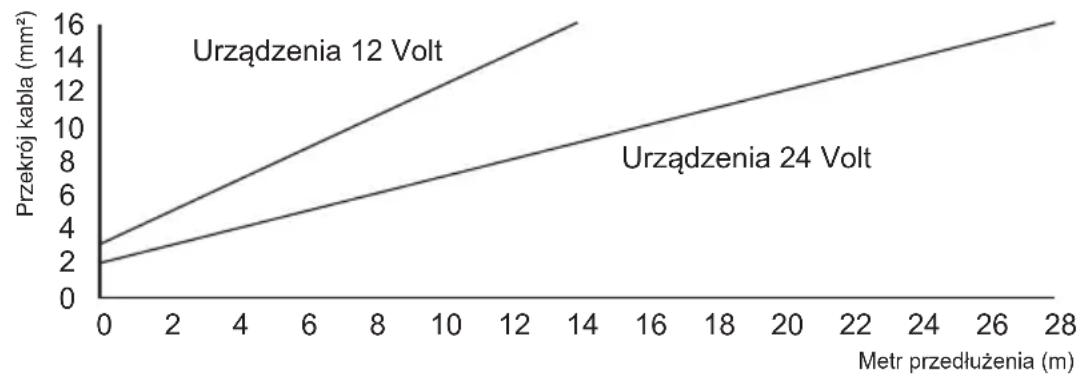

Aby uniknąć strat napięcia i mocy, należy zastosować możliwie krótki i niezgięty kabel. Z tego względu należy unikać korzystania z dodatkowych przełączników, wtyczek i puszek rozgałęźnych.

Należy stosować się do następujących wskazówek:

- Proszę użyć wymaganej średnicy kabli przewodów doprowadzających zgodnie z poniższym wykresem:

• Proszę podłączyć lodówkę w miarę możliwości bezpośrednio do bieguna akumulatora lub do gniazdka z minimalnym zabezpieczeniem 15 A (12 V)/7,5 A (24 V).
• W celu przymocowania lodówki za pomocą śrub w miejscu montażu należy wykorzystać punkty mocowania naniesione na bokach urządzenia (rys. 4, strona 4 i rys. 5, strona 4).
• Sprężarkę można wymontować i zamontować w innym miejscu lodówki lub osobno (rys. 2, strona 3). Należy pamiętać o długości przewodu sterującego wynoszącej 1,5 m (CD20)/1,5 m (CD30).

7 O b s ługa lodówki

WSKAZÓWKA

Przed pierwszym użyciem lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie i pielęgnacja” na stronie 171).

7.1 Rady dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
• Nie otwieraj lodówki częściej niż jest to konieczne.
• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
• Należy odszronić lodówkę zaraz po wytworzeniu się warstwy lodu.
• Należy unikać zbyt niskiej temperatury wewnętrznej!
• Należy regularnie czyścić skraplacz (z kurzu itd.)

7.2 Włączanie lodówki przenośnej

Najpierw należy otworzyć szufladę lodówki.
Aby włączyć lodówkę, należy przekręcić pokrętło termostatu (rys. 3 1, strona 4) w kierunku zgodnym z ruchem wskazówek zegara.
√ Przenośna lodówka zaczyna chłodzić komorę.

WSKAZÓWKA

Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być chłodzone lub podgrzewane do wybranej temperatury.

7.3 Wybór temperatury

Pokrętło na termostacie (rys. 3 1, strona 4) wskazuje wybrany zakres temperatur.

Pozycja pokrętła

Zakres temperatur(zależny od temperatury otoczenia)CD20 CD30

MAX ok. 0 °C w komorze ok. -2 °C w komorze

MIN ok. +15 °C w komorze ok. +12 °C w komorze

W celu wybrania temperatury chłodzenia należy przekręcać pokrętło na termostacie (rys. 3 1 strona 4) do chwili uzyskania żądanego zakresu temperatur.

7.4 Wyłączanie lodówki przenośnej

WSKAZÓWKA

Wyłączając lodówkę na dłuższy czas, należy ją wyczyścić i pozo- stawić lekko otwartą szufladę. To zapobiega wytwarzaniu się nie- przyjemnych zapachów.

Najpierw należy otworzyć szufladę lodówki.
Aby wyłączyć lodówkę, należy przekręcić pokrętło termostatu (rys. 3 1, strona 4) i ustawić je na pozycji „0”.
√ Lodówka zostanie wyłączona.
▶ Po wyłączeniu przenośnej lodówki należy odłączyć przewód przyłączeniowy od akumulatora.

7.5 Odszranianie lodówki

Wilgotne powietrze może się osadzać wewnątrz lodówki w postaci szronu, który ogranicza wydajność chłodzenia. Dlatego należy w odpowiednim czasie odszronić urządzenie.

UWAGA!

Do usuwania warstwy lodu nie wolno używać twardych lub ostrych narzędzi, które mogłyby uszkodzić tworzywo sztuczne lub parownik.

Następnie należy wyjąć chłodzone produkty i przełożyć je do innej lodówki, tak aby pozostały zimne.
Należy wyłączyć lodówkę (zob. rozdz. „Wyłączanie lodówki przenośnej” na stronie 170) i pozostawić otwartą szufladę.
Zetrzeć wodę powstałą w wyniku odszraniania lub opróżnić rynienkę odpływową, jeśli została zastosowana.

8 Czyszczenie i pielęgnacja

OSTRZEŻENIE!

Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.

Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.

Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.

9 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

10 Utylizacja

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

11 Usuwanie usterek

OSTRZEŻENIE!

Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne nie-bezpieczeństwo.

Sprężarka nie działa

Usterka	Możliwa przyczyna	Rozwiązanie
U_ZA = 0 V	Przerwanie w przewodzie przyłącze-niowym akumulator – elektronika	Wykonanie połączenia
	Uszkodzony wyłącznik główny (jeśli istnieje)	Wymiana wyłącznika głównego
	Przepalone dodatkowe zabezpiecze-nie przewodu (jeśli istnieje)	Wymiana zabezpieczenia przewodu
U_ZA ≤ U_WŁ	Za niskie napięcie w akumulatorze	Naładować akumulator
Próba uruchomienia z U_ZA ≤ U_WYŁ	Luźne połączenie kabloweZły zestyk (korozja)	Wykonanie połączenia
	Za mała pojemność akumulatora	Wymiana baterii
	Za mała średnica kabla	Wymiana kabla (rys. 2, strona 3)
Próba uruchomienia z U_ZA ≥ U_WŁ	Za wysoka temperatura otoczenia –
	Niewystarczająca wentylacja Przestawienie lodówki
	Zabrudzony kondensator Czyszczenie kondensa-tora
Przerwany obwód elek-tryczny pomiędzy sty-kami w sprężarce	Uszkodzona sprężarka	Naprawę może wykonać tylko autoryzowany serwis.

U_ZA Napięcie pomiędzy zaciskiem plus a zaciskiem minus w układzie elektronicznym
U_Wt Napięcie włączenia na zacisku przyłączeniowym w elektronice (zob. rozdz. „Opis techniczny” na stronie 167)
U_WYŁ Napięcie wyłączenia na zacisku przyłączeniowym w elektronice (zob. rozdz. „Opis techniczny” na stronie 167)

Za niska temperatura wewnętrzna w położeniu regulatora termostatu „MIN”

Usterka	Możliwa przyczyna	Rozwiązanie
Sprężarka pracuje bez przerwy	Czujnik termostatu nie styka się z parownikiem	Zamocowanie czujnika
	Zwarcie w przewodzie termostatu Wymiana termostatu
	Uszkodzony termostat
Sprężarka pracuje przez długi czas	W zamrażalniku zamrożono większą partię artykułów	-

Wydajność chłodzenia maleje, temperatura wewnętrzna rośnie

Usterka	Możliwa przyczyna	Rozwiązanie
Sprężarka pracuje za długo/bez przerwy	Obłodzony parownik Odszronienie parownika
	Izolacja komory chłodniczej jest nie-wystarczająca (wilgoć)	Wyregulować/Wymienić uszczelkę szuflady
	Za wysoka temperatura otoczenia –
	Niewystarczająca wentylacja Przestawienie lodówki
	Zabrudzony kondensator Czyszczenie kondensatora
	Uszkodzony wentylator Wymiana wentylatora
Sprężarka pracuje rzadko	Rozładowany akumulator	Naładować akumulator

Niestandardowe szumy

Usterka	Możliwa przyczyna	Rozwiązanie
Głośny przydźwięk	Element konstrukcyjny obiegu chłodzenia nie może wykonywać swobodnie ruchu drgającego (przylega do ścianki)	Odgieście elementu konstrukcyjnego przy zachowaniu ostrożności
	Zakleszczone ciało obce pomiędzy lodówką a ścianą	Usunięcie ciała obcego
	Szum wentylatora –

Zakłócenia w odbiorze radia lub telewizji w pojeździe

Usterka	Możliwa przyczyna	Rozwiązanie
Zakłócenia odbioru podczas pracy sprężarki	Przyłącze elektroniki lodówki nie jest bezpośrednio połączone z akumulato-rem	Należy podłączyć lodówkę w miarę możliwości bezpośrednio do bieguna akumulatora

12 Dane techniczne

	CD 20 CD 30
Zasilanie:	12 V---/24 V---
Napięcie wyłączenia:	10,4 V przy 12 V---22,8 V przy 24 V---
Napięcie włączenia:	11,7 V przy 12 V---24,2 V przy 24 V---
Prąd znamionowy:	12 V---: 3 A24 V---: 1,5 A
Zakres temperaturychłodzenia:	od 0 °C do +15 °C	od -2 °C do +12 °C
Pojemność użytkowa:	20 l	30 l
Klasa klimatyczna:	N
Temperatura otoczenia:	od +16 °C do +32 °C
Wilgotność powietrza:	maks. 90 %
Przechył ciągły:	maks. 30°
Wymiary:	rys. 1, strona 3
Waga:	16,1 kg	18 kg
Kontrola/certyfikaty:	CE E4
