MANUALE UTENTE CoolMatic CB 40 WAECO
IT 67 Frigorifero da incasso a compressore
Istruzioni per l'uso
NL 82 Compressor-inbouwkoelbox
Gebruiksaanwijzing
Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
NL
CB-36, CB-40, CB-110, RHD-50 Indicazioni per l'uso del manuale di istruzioni
Prima di effettuare la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e in caso di rivendita dell'apparecchio, consegnarlo al cliente successivo.

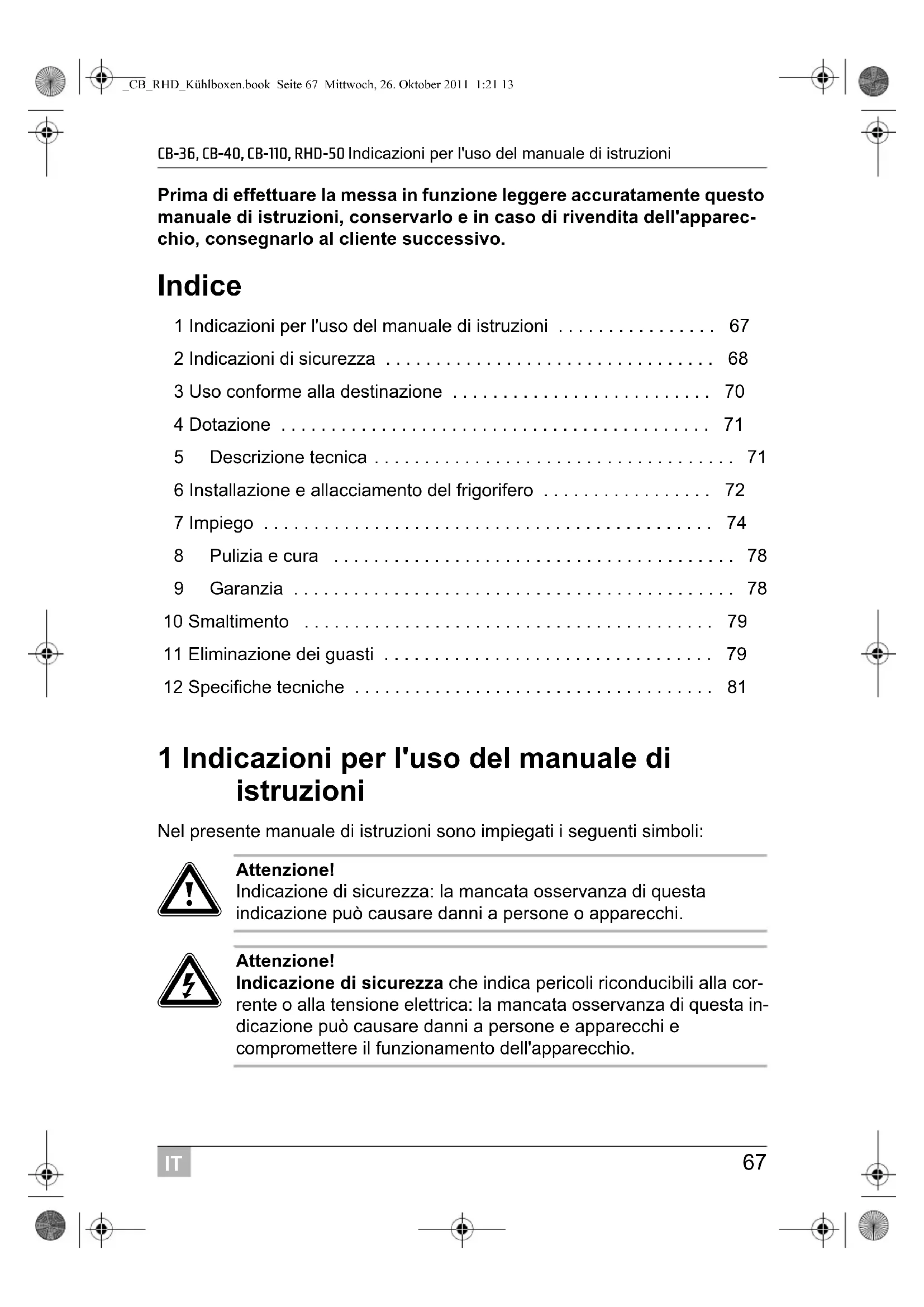

Indice
1 Indicazioni per l'uso del manuale di istruzioni 67
2 Indicazioni di sicurezza 68
3 Uso conforme alla destinazione 70
4 Dotazione 71
5 Descrizione tecnica 71
6 Installazione e allacciamento del frigorifero 72
7 Impiego 74
8 Pulizia e cura 78
9 Garanzia 78
10 Smaltimento 79
11 Eliminazione dei guasti 79
12 Specifiche tecniche 81
1 Indicazioni per l'uso del manuale di istruzioni
Nel presente manuale di istruzioni sono impiegati i seguenti simboli:
Attenzione!
Indicazione di sicurezza: la mancata osservanza di questa indicazione può causare danni a persone o apparecchi.
Attenzione!
Indicazione di sicurezza che indica pericoli riconducibili alla corrente o alla tensione elettrica: la mancata osservanza di questa indicazione può causare danni a persone e apparecchi e compromettere il funzionamento dell'apparecchio.
Indicazioni di sicurezza CB-36, CB-40, CB-110, RHD-50
Nota
informazioni integranti relative all'impiego dell'apparecchio.
Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
√Questo simbolo descrive il risultato di un intervento.
fig. 2 1, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 1 nella figura 2 a pagina 3”.
Osservare anche le indicazioni di sicurezza riportate qui di seguito.
2 Indicazioni di sicurezza
Attenzione!
Dometic WAECO International non si assume nessuna responsabilità per danni risultanti dai seguenti punti:
- danni all'apparecchio dovuti a influenze meccaniche o a sovratensioni,
- modifiche all'apparecchio senza esplicita autorizzazione di Dometic WAECO International,
- impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni.
2.1 Sicurezza generale
● Far installare gli apparecchi in luoghi umidi solo da un esperto.
- L'apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
In caso di riparazioni rivolgersi al Servizio Assistenza Clienti WAECO.
- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
- Non aprire in nessun caso il circuito di raffreddamento.
- Installare l'apparecchio in un posto asciutto e protetto da eventuali spruzzi d'acqua.
IT
CB-36, CB-40, CB-110, RHD-50 Indicazioni di sicurezza
- Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).
- Quando si collega il frigorifero ad una batteria, tenere a mente che la batteria contiene acidi!
- Assicurarsi che il compressore sia sufficientemente ventilato.
- Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi!
- Le persone che, a causa delle proprie capacità fisiche, sensoriali o mentali oppure della propria inesperienza e scarsa conoscenza, non siano in grado di utilizzare il frigorifero portatile in modo sicuro, devono evitare di utilizzare questo apparecchio se non in presenza e seguendo le istruzioni di una persona per loro responsabile.
● Gli elettrodomestici non devono essere considerati giocattoli!
Conservare e impiegare l'apparecchio lontano dalla portata dei bambini.
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adequati.
- Prima della messa in funzione dell'apparecchio controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta).
● Pericolo di morte!
Per l'impiego su imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale!
- Se il cavo di allacciamento è danneggiato, deve essere sostituito con un cavo dello stesso tipo e con le stesse specifiche.
Uso conforme alla destinazione CB-36, CB-40, CB-110, RHD-50
2.2 Sicurezza durante il funzionamento dell'apparecchio
- All'interno del frigorifero non deve essere collocato alcun apparecchio elettrico.
- Sbrinare l'apparecchio a tempo debito per risparmiare energia.
- Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa.
● Proteggere l'apparecchio da pioggia ed umidità.
- Staccare l'apparecchio e altre utenze dalla batteria prima di caricare la batteria con un caricabatterie rapido.
Le sovratensioni possono danneggiare il sistema elettronico degli apparecchi.
- Nota:
Scollegare l'apparecchio se non viene utilizzato per lunghi periodi.
- Pericolo di morte!
Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.
3 Uso conforme alla destinazione
Il frigorifero è adatto per raffreddare e surgelare (solo per CB-36 e CB-40) alimenti. L'apparecchio è anche adatto per il funzionamento su imbarcazioni.
Attenzione!
Qualora si debbano raffreddare medicinali, controllare se l'appa-recchio dispone di una potenza frigorifera in grado di soddisfare i requisiti dei rispettivi farmaci.
Quantità Denominazione
1 Frigorifero
1 Istruzioni per l'uso
4.1 Accessori
Qualora si voglia mettere in funzione il frigorifero con rete di alimentazione in corrente alternata da 230 V, utilizzare uno dei seguenti raddrizzatori:
Denominazione N. art.
Raddrizzatore (230 V : 24 V) EPS-100W
Raddrizzatore (110–240 V : 24 V) MPS-35
5 Descrizione tecnica
I frigoriferi CoolMatic CB-36, CB-40, CB-110 e RHD-50 sono adatti per essere impiegati con una tensione continua di 12 V o 24 V e possono quindi essere utilizzati ad es. anche in campeggio o su imbarcazioni. Inoltre, possono essere allacciati ad una rete da 230 V mediante un raddrizzatore EPS-100W e MPS-35.
Il frigorifero può raffreddare e mantenere freddi i prodotti. Nei frigoriferi Cool-Matic CB-36 e CB-40 è possibile surgelare prodotti.
Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per i generi alimentari. Il circuito di raffreddamento non richiede manutenzione ed.
La temperatura desiderata può essere regolata in modo continuo da un termoregolatore all'interno del frigorifero.
Il frigorifero è provvisto di una protezione contro le sottotensioni. Per proteggere la batteria il frigorifero si spegne automaticamente quando la tensione non è sufficiente. Il frigorifero si riaccende in presenza di una tensione sufficiente.
Nel caso di impiego su imbarcazioni il frigorifero può essere sottoposto ad uno sbandamento continuo di 30°.
CoolMatic CB-36, CB-40 e CB-110 sono dotati di un gruppo refrigerante estraibile, che può essere montato separatamente.
Installazione e allacciamento del frigorifero CB-36, CB-40, CB-110, RHD-50
6 Installazione e allacciamento del frigorifero
6.1 Installazione del frigorifero
L'apparecchio è previsto per temperature ambiente comprese fra -10^ e +32^ . In caso di esercizio continuo, l'umidità dell'aria deve essere inferiore al 90% .
Installare il frigorifero in un posto asciutto e protetto (dimensioni di montaggio: fig. 1 a fig. 4, pagina 4). Evitare di installare l'apparecchio nelle vicinanze di fonti di calore, quali riscaldamenti, forni a gas, tubature dell'acqua calda ecc.
Il frigorifero deve essere installato in modo tale che l'aria calda prodotta pos- sa fuoriuscire liberamente dal gruppo refrigerante. Pertanto, assicurarsi che vi sia una ventilazione sufficiente.
Nei frigoriferi CoolMatic CB-36, CB-40, CB-110 e RHD-50 il gruppo refrigerante è estraibile e, in caso di problemi di spazio, può essere montato a una distanza fino
● a 1,5 m dal frigorifero (CB-36, CB-40, RHD-50)
● a 2,5 m dal frigorifero (CB-110).
6.2 Adattamento dell'allestimento (solo per CB-36, CB-40, CB-110)
I coperchi degli apparecchi possono essere allestiti in base al vostro arredamento.
6.3 Allacciamento del frigorifero
Allacciamento ad una batteria
Il frigorifero può essere azionato con tensione continua da 12 V o 24 V.
Attenzione!
Per evitare perdite di tensione e di potenza, il cavo dovrebbe essere il più corto possibile e non essere interrotto.
Evitare perciò interruttori, spine e scatole di derivazione supplementari.
CB-36, CB-40, CB-110, RHD-50 Installazione e allacciamento del frigorifero
Stabilire la sezione necessaria del cavo in funzione della sua lunghezza fig. 5, pagina 4.
Legenda per fig. 5, pagina 4
| Assi coordinati Significato Unità | |
| I Lunghezza del cavo m | |
| ∅Sezione del cavo mm^2 |
Attenzione!
Rispettare la giusta polarità.
▶Collegare il cavo rosso al polo positivo.
▶Collegare il cavo nero a massa.
Prima della messa in funzione dell'apparecchio controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta).
▶Chiudere il frigorifero
- il più direttamente possibile al polo della batteria oppure
- ad uno slot con una protezione minima di 15 A (con 12 V) o 7,5 A (con 24 V).
Attenzione!
Staccare l'apparecchio e altre utenze dalla batteria prima di caricare la batteria con un caricabatterie rapido.
Sovratensioni possono danneggiare il sistema elettronico degli apparecchi.
Una protezione elettronica contro l'inversione di polarità protegge il frigorifero contro l'inversione di polarità durante il collegamento della batteria e da un eventuale cortocircuito. Per proteggere la batteria, il frigorifero si spegne automaticamente quando la tensione non è più sufficiente (vedi tabella seguente).
| 12 V 24 V | ||
| Tensione di interruzione | 10,4 V 22,8 V | |
| Tensione di ripristino | 11,7 V 24,2 V |
IT
Allacciamento ad una rete da 230 V
Pericolo di morte!
Non usare spine e interruttori se avete mani o piedi bagnati.
Attenzione!
Se il frigorifero si trova a bordo di un'imbarcazione ed è azionato mediante un collegamento alla terra con una rete da 230 V è necessario in ogni caso inserire un interruttore differenziale di protezione fra la rete da 230 V e il frigorifero.
Fatevi consigliare da un esperto.
▶Per fare funzionare il frigorifero con la rete da 230 V o con quella da 110–240 V, impiegare il raddrizzatore EPS-100W (230 V) o MPS-35 (110 – 240 V).
7 l m p i e g o
Nota
Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 78).
7.1 Suggerimenti per risparmiare energia
- Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Prima di immagazzinare cibi caldi, lasciarli prima raffreddare.
- Non aprire il frigorifero più spesso del necessario.
- Non lasciare lo sportello o il coperchio aperti più del necessario.
- Sbrinare il vostro frigorifero appena si è formato uno strato di ghiaccio.
- Evitare un abbassamento eccessivo della temperatura interna se non necessario.
- Ad intervalli regolari eliminare dal condensatore polvere ed eventuali impurità.
- Pulire la guarnizione del coperchio ad intervalli regolari.
IT
7.2 Impiego del frigorifero
Il frigorifero permette di conservare la freschezza degli alimenti. Inoltre, nei frigoriferi CoolMatic CB-36 e CB-40 è possibile conservare generi alimentari surgelati e congelare alimenti freschi.
Attenzione!
Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetroin quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro.
▶Accendere il frigorifero ruotando il regolatore verso destra.
Nota
Il compressore si avvia circa 60 sec. dopo che il frigorifero è stato acceso.
Attenzione!
Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
Chiusura
RHD-50
Per aprire il frigorifero, tirare la linguetta (fig. 6 1, pagina 4) e aprire la porta. Per bloccare il frigorifero, chiudere la porta spingendola fino a che il fermo si innesta.
CB-36/CB-40/CB-110
Il coperchio è appoggiato ma non bloccato.
IT
Regolazione della temperatura
Mediante il regolatore è possibile regolare la temperatura in modo continuo. Il termostato integrato regola la temperatura nel modo seguente:
- min. (arresto sinistro) = temperatura regolata al massimo
- max. (arresto destro) = temperatura regolata al minimo
Nota
La potenza frigorifera può essere influenzata
- dalla temperatura ambiente,
- dalla quantità di alimenti da conservare,
- dalla frequenza delle aperture dello sportello e del coperchio.
Conservazione degli alimenti
Gli alimenti possono essere conservati nel freezer. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.
Attenzione!
Non conservare alimenti caldi nel freezer.
Non mettere nel freezer contenitori di vetro che contengono liquidi.
Nota
Conservare in contenitori spessi alimenti che assorbono facilmente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.
Il freezer si suddivide in diverse zone che presentano temperature diverse:
- Le zone più fredde si trovano direttamente sopra il pavimento.
- Attenersi alle indicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti.
▶Per la conservazione degli alimenti osservare le seguenti indicazioni: - Non ricongelare mai prodotti che si stanno scongelando o sono già stati scongelati, ma consumarli il più velocemente possibile.
- Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiuderli in contenitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza.
IT
Sbrinamento del frigorifero (solo per CB-36, CB-40)
L'umidità dell'aria può condensarsi sul vaporizzatore o all'interno del frigorifero formando brina la quale diminuisce la potenza frigorifera. Sbrinare perciò l'apparecchio a tempo debito.
Attenzione!
Non impiegare mai utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
Per sbrinare il frigorifero, procedere come segue:
▶Togliere i prodotti dal frigorifero.
- Immagazzinarli eventualmente in un altro frigorifero affinché si mantenga-no freddi.
▶Ruotare il regolatore e portarlo su "0".
▶Lasciare il coperchio aperto.
▶Asciugare la condensa.
Come spegnere il frigorifero e lasciarlo spento per un periodo prolungato.
Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue:
▶Ruotare il regolatore e portarlo su "0".
Staccare il cavo di allacciamento della batteria oppure estrarre la spina della linea a corrente continua dal raddrizzatore.
▶ Pulire il frigorifero (vedi capitolo “Pulizia e cura” a pagina 78).
▶Lasciare il coperchio e lo sportello del frigorifero leggermente aperti per evitare la formazione di odori cattivi.
IT
Per la pulizia non impiegare detergenti corrosivi oppure oggetti ru- vidi, perché potrebbero danneggiare il frigorifero.
Attenzione!
Non impiegare mai spazzole, raschietti oppure utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
▶Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco.
▶ Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneggiare il sistema elettronico.
▶Dopo aver pulito il frigorifero, asciugarlo con un panno.
9 Garanzia
Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
Fare attenzione durante lo smaltimento che l'apparecchio non venga surriscaldato poiché il materiale espanso isolante è stato espanso con gas infiammabile.
Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
11 Eliminazione dei guasti
Il compressore non gira
| Disturbo Possibile causa | Rimedio | |
| U_MO = 0 V Interruzione nella linea di allacciamento batteria – sistema elettronico | Eseguire il collegamento | |
| Interruttore principale difettoso (se disponibile) | ||
| Protezione supplementare della linea saltata (se disponibile) | ||
| U_MO ≤ U_ON | Tensione batteria insufficiente Caricare | la batteria |
| Tentativo di avviamento con U_MO ≤ U_OFF | Collegamento cavi allentatoCattivo contatto (corrosione) | Eseguire il collegamento |
| Capacità batteria insufficiente Sostituire | la batteria | |
| Sezione cavo insufficiente | Sostituire il cavo (fig. 5, pagina 4) | |
| Tentativo di avviamento con U_MO ≥ U_ON | Temperatura ambiente eccessiva – | |
| Aerazione e disaerazione insufficienti Spostare il frigorifero | ||
| Condensatore sporco Pulire il condensatore | ||
| Ventola difettosa (se disponibile) | Sostituire la ventola | |
IT
Eliminazione dei guasti CB-36, CB-40, CB-110, RHD-50
U_MO Tensione fra morsetto positivo e morsetto negativo del sistema elettronico
U_ON Tensione di accensione del sistema elettronico
U_OFF Tensione di interruzione del sistema elettronico
Temperatura interna troppo fredda con regolatore sul livello "1"
| Disturbo Possibile causa | Rimedio | |
| Il compressore gira ininterrottamente | Il sensore del termostato non è in contatto con l'evaporatore | Fissare il sensore |
| Termostato difettoso Sostituire il termostato | - | |
| Cortocircuito nella linea del termostato | ||
| Il compressore gira da molto tempo | Nell'apparecchio è stata congelata una quantità eccessiva di alimenti (solo per CB-36, CB-40, CB-110) |
La potenza frigorifera si riduce, la temperatura interna aumenta
| Disturbo Possibile causa | Rimedio | |
| Il compressore gira da molto tempo/ininterrottamente | L'evaporatore è ghiacciato Sbrinare l'evaporatore | |
| Temperatura ambiente eccessiva – | ||
| Aerazione e disaerazione insufficienti Spostare il frigorifero | ||
| Condensatore sporco Pulire il condensatore | ||
| Ventola difettosa (se disponibile) Sostituire la ventola | ||
| Il compressore gira di rado | Capacità batteria esaurita Caricare la batteria | |
Rumori insoliti
| Disturbo Possibile causa | Rimedio | |
| Forte ronzio L'elemento co | costruttivo del ciclo frigorigeno non può oscillare liberamente (dipende dalla parete) | Piegare con cautela l'elemento costruttivo |
| Presenza di corpi estranei bloccati fra refrigeratore e parete | Eliminare i corpi estranei | |
| Rumore della ventola (se disponibile) – |
12 Specifiche tecniche
I frigoriferi CoolMatic CB-36, CB-40, CB-110 e RHD-50 presentano le seguenti caratteristiche:
● Tensione di allacciamento 12 V CC o 24 V CC
- Umidità dell'aria: massimo 90 %
- Sbandamento continuo: massimo 30°
| CB-36 CB-40 | ||
| Capienza: 36 I 40 I | ||
| Potenza assorbita: 45 W 45 W | ||
| Campo di temperatura di raffreddamento: | da +10 °C a -12 °C | |
| Dimensioni (LxHxP) in mm (con compressore): | fig. 1, pagina 3 | fig. 2, pagina 3 |
| Peso: 17 kg 19 kg | ||
| CB-110 RHD-50 | ||
| Capienza: 110 l | 50 l | |
| Potenza assorbita: 60 W 45 W | ||
| Campo di temperatura di raffreddamento: | da +10 °C a 0 °C | da +10 °C a +2 °C |
| Dimensioni (LxHxP) in mm (con compressore): | fig. 3, pagina 3 | fig. 4, pagina 4 |
| Peso: 28 kg 20 kg | ||
Con riserva di versioni successive e di modifiche conformi al progresso della tecnica, nonché di variazioni nella consegna.
Certificati di controllo
Il circuito del refrigerante contiene R134a.
Conforme ai sensi della direttiva ErP/EuP.
