BRUKSANVISNING CoolMatic CB 40 WAECO

NO 126 Innbyggingskjøleboks med

kompressor

Bruksanvisning

5 Teknisk beskrivelse

CB-36, CB-40, CB-110, RHD-50 Rengøring og vedligeholdelse

8 Rengøring og vedligeholdelse

Vigtigt!

CoolMatic køleapparater CB-36, CB-40, CB-110 og RHD-50 har alle følgende kendetegn:

Les bruksanvisningen nøye før du tar apparatet i bruk, og ta vare på den. Hvis apparatet selges videre, må man sørge for å gi bruksanvisningen videre også.

Innhold

1 Tips for bruk av bruksanvisningen 127
2 Sikkerhetsregler 127
3 Tiltenkt bruk 129
4 Leveringsomfang 130
5 Teknisk beskrivelse 130
6 Montere og koble til kjøleapparatet 131
7 Betjening 133
8 Rengjøring og stell 137
9 Garanti 137
10 Deponering 137
11 Utbedre feil 138
12 Tekniske data 140

CB-36, CB-40, CB-110, RHD-50 Tips for bruk av bruksanvisningen

1 Tips for bruk av bruksanvisningen

Følgende symboler er benyttet i denne bruksanvisningen:

Merk!

Sikkerhetsregel som viser til farer forbundet med elektrisk strøm eller elektrisk spenning: Hvis man ikke overholder dette, kan det føre til skade på personer og apparat og skade funksjonen til apparatet.

Tips

Utfyllende informasjon om bruk av apparatet.

Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis.
√Dette symbolet beskriver resultatet av en handling.

fig. 2 1, side 3: Denne angivelsen henviser til et punkt i en illustrasjon, i dette eksemplet til «posisjon 1 i illustrasjon 2 på side».

Dometic WAECO International påtar seg intet ansvar for skader på grunn av følgende:

• Skader på apparatet på grunn av mekanisk påvirkning og overspenninger,
• Endringer på apparatet uten at det er gitt uttrykkelig godkjenning av Dometic WAECO International,
• Bruk til andre formål enn det som er beskrevet i veiledningen.

Sikkerhetsregler CB-36, CB-40, CB-110, RHD-50

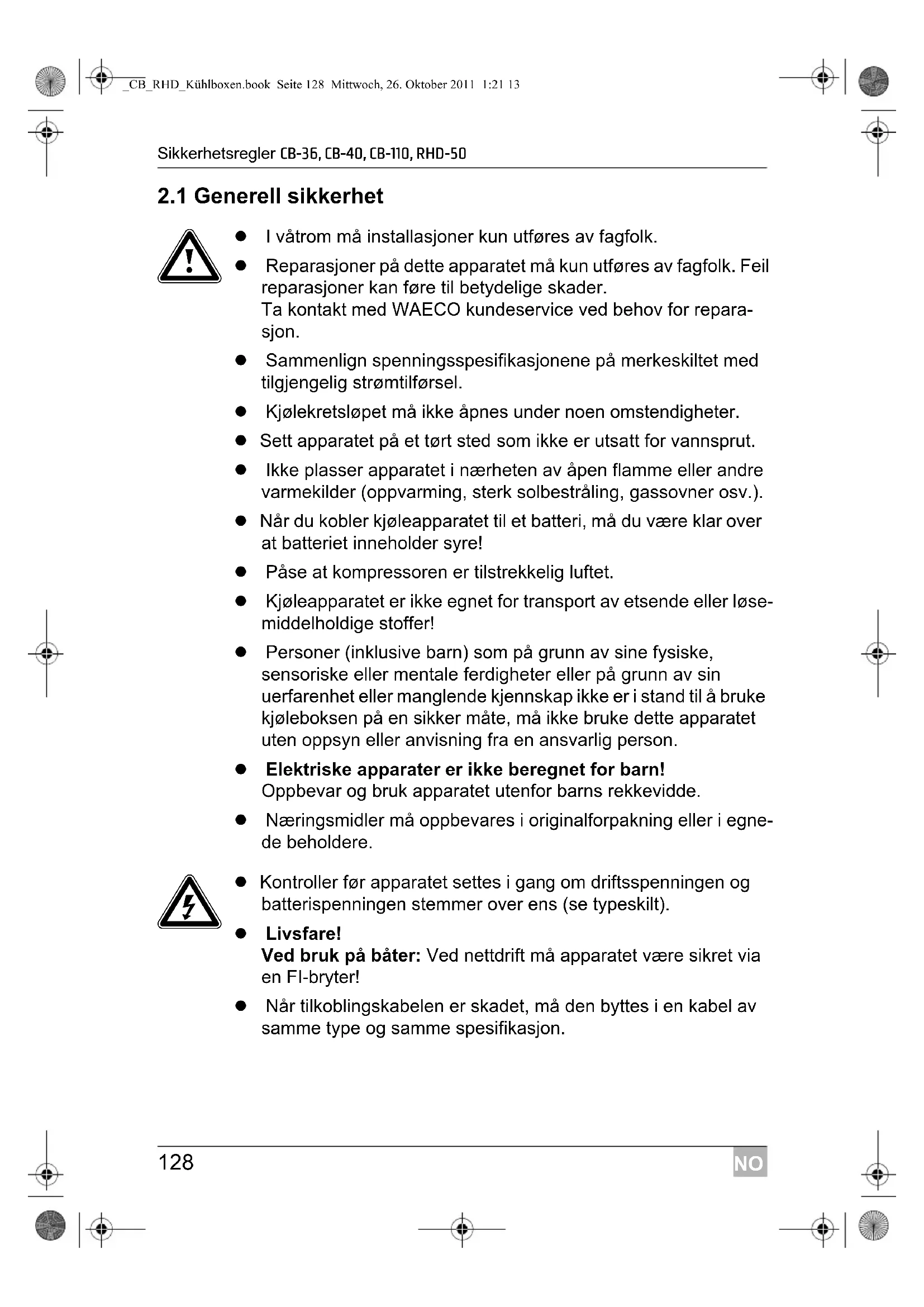

2.1 Generell sikkerhet

- I våtrom må installasjoner kun utføres av fagfolk. - Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader. Ta kontakt med WAECO kundeservice ved behov for repara- sjon.

- Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.

- Kjølekretsløpet må ikke åpnes under noen omstendigheter.

- Sett apparatet på et tørt sted som ikke er utsatt for vannsprut.

- Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.).

- Når du kobler kjøleapparatet til et batteri, må du være klar over at batteriet inneholder syre!

- Påse at kompressoren er tilstrekkelig luftet.

- Kjøleapparatet er ikke egnet for transport av etsende eller løse-middelholdige stoffer!

- Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke kjøleboksen på en sikker måte, må ikke bruke dette apparatet uten oppsyn eller anvisning fra en ansvarlig person.

- Elektriske apparater er ikke beregnet for barn! Oppbevar og bruk apparatet utenfor barns rekkevidde.

- Næringsmidler må oppbevares i originalforpakning eller i egne-de beholdere.

- Kontroller før apparatet settes i gang om driftsspenningen og batterispenningen stemmer over ens (se typeskilt).

- Livsfare! Ved bruk på båter: Ved nettdrift må apparatet være sikret via en FI-bryter!

- Når tilkoblingskabelen er skadet, må den byttes i en kabel av samme type og samme spesifikasjon.

2.2 Sikkerhet ved bruk av apparatet

• Man må ikke sette elektriske apparater inn i kjøleapparatet.
• Avrim apparatet til riktig tid for å spare energi.
• Hvis du kobler apparatet til et batteri, må du forsikre deg om at matvarer ikke kommer i berøring med batterisyre.
• Beskytt apparatet mot regn og fuktighet.

- Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader.

Overspenninger kan skade apparatets elektronikk.

- Tips:

Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.

3 Tiltenkt bruk

Kjøleapparatet er beregnet på å kjøle ned og dypfryse (kun CB-36 og CB-40) næringsmidler. Apparatet er også egnet til bruk på båter.

Merk!

Hvis apparatet benyttes til kjøling av medikamenter, må man kontrollere at kjøleeffekten er tilpasset kravene legemidlet stiller.

NO

Hvis du ønsker å drive kjøleapparatet på 230 V vekselstrømnettet, må du bruke en av de følgende likeretterne:

Betegnelse Artikkelnr.

Likeretter (230 V : 24 V) EPS-100W

Likeretter (110–240 V : 24 V) MPS-35

5 Teknisk beskrivelse

COOLOMATIC kjøleapparat i CB-36, CB-40, CB-110 og RHD-50 er egnet for bruk på likespenning på 12 V eller 24 V og kan derfor f. eks. også brukes ved camping eller i båter. Dessuten kan du via koble likeretter EPS-100W og MPS-35 til et 230 V-nett.

Kjøleapparatet kan avkjøle varer og holde dem kalde. I CoolMatic CB-36 og CB-40 kan man dypfryse varer.

Alle materialer som er benyttet i kjøleapparatet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt.

Temperaturen kan justeres trinnløst av en temperaturregulator inne i apparatet.

Kjøleapparatet er utstyrt med overspenningsbeskyttelse. For å beskytte batteriet kobles kjøleapparatet ut automatisk når spenningen ikke er tilstrekkelig. Når spenningen er tilstrekkelig, kobler det seg inn igjen.

Ved bruk på båter tåler kjøleapparatet en krenging på 30°.

CoolMatic CB-36, CB-40 og CB-110 er utstyrt med et avtagbart aggregat som kan monteres separat.

CB-36, CB-40, CB-110, RHD-50 Montere og koble til kjøleapparatet

6 Montere og koble til kjøleapparatet

6.1 Montere kjøleapparatet

Apparatet er beregnet for omgivelsestemperaturer mellom -10^ og +32^ . I kontinuerlig drift må ikke luftfuktigheten ligge over 90% .

Monter inn kjøleapparatet på et tørt og sikkert sted (innbyggingsmål: fig. 1 til fig. 4, side 4). Unngå å bygge det inn ved siden av varmekilder som varmeapparat, gassovner, varmtvannsledninger osv.

Kjøleapparatet må bygges inn slik at den oppvarmede luften kan ventileres godt ut fra kjøleaggregatet. Sørg derfor for tilstrekkelig lufting.

På CoolMatic CB-36, CB-40, CB-110 og RHD-50 kan kjøleaggregatet tas av, og hvis man har plassproblemer kan det monteres

● inntil 1,5 m (CB-36, CB-40, RHD-50)
- inntil 2,5 m (CB-110)

unna kjøleboksen.

6.2 Tilpasse dekor (kun CB-36, CB-40, CB-110)

På dekslene til apparatene kan du bruke dekor som passer til innredningen din.

6.3 Koble til kjøleapparatet

Tilkobling til batteri

Kjøleapparatet kan drives med 12 V eller 24 V likespenning.

Merk!

For å redusere spennings- og effekttapene mest mulig, må lengden på kabelen være så kort som mulig.

Unngå derfor ekstra brytere, kontakter eller fordelerbokser.

▶ Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. 5, side 4.

NO

Montere og koble til kjøleapparatet CB-36, CB-40, CB-110, RHD-50

Koordinatakse Betydning Enhet
I Kabellengde m
∅Kabeltverrsnitt mm ^2

Merk!

Pass på riktig polaritet.

▶Koble den røde ledningen til plusspolen.
▶Koble den svarte ledningen til jord.
- Kontroller før apparatet settes i gang om driftsspenningen og batterispenningen stemmer over ens (se typeskilt).
▶Koble til kjøleapparatet

– så direkte til polen på batteriet som mulig eller

- til et støpsel sikret med minimum 15 A (ved 12 V) hhv. 7,5 A (ved 24 V).

Merk!

Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader.

Overspenninger kan skade apparatets elektronikk.

En elektronisk polbeskyttelse beskytter kjøleapparatet mot feil polaritet ved batteritilkobling og kortslutning. For å beskytte batteriet kobles kjøleapparatet ut automatisk når spenningen ikke lenger er tilstrekkelig (se følgende tabell).

	12 V 24 V
Utkoblingsspenning	10,4 V 22,8 V
Gjeninnkoblingsspenning	11,7 V 24,2 V

Tilkobling til 230 V-nett

Livsfare!

Ta aldri i støpsler og brytere med våte hender eller hvis det er vått der du står.

Merk!

Hvis du bruker kjøleappartet om bord på en båt via landtilkobling på 230 V-nett, må du koble en FI-vernebryter mellom 230 V-nettet og kjøleapparatet.

Spør fagfolk.

For å drive kjøleapparatet på 230-V- eller 110–240-V-nettet, bruker du likeretteren EPS-100W (230 V) eller MPS-35 (110 – 240-V).

7 Betjening

Tips

Før kjøleapparatet tas i bruk, skal man av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel „Rengjøring og stell” på side 137).

7.1 Tips for energisparing

• Velg et montasjested som har god ventilasjon og er beskyttet mot solstråling.
• Avkjøl varm mat før du plasserer den i kjøleboksen.
• Ikke åpne kjøleapparatet lenger enn nødvendig.
• La ikke lokket eller døren stå åpen lenger enn nødvendig.
• Rim av kjøleapparatet hvis det har dannet seg is på det.
• Unngå unødvendig høy innetemperatur.
• Rengjør kondensatoren regelmessig for støv og forurensinger.
• Rengjør dekseltettingen regelmessig.

NO

7.2 Bruk av kjøleapparatet

I et kjøleapparat kan man konservere ferske næringsmidler. I CoolMatic CB-36 og CB-40 kan du dessuten oppbevare dypfryste matvarer og fryse ned ferske matvarer.

Merk!

Pass på at drikkevarer eller matvarer i glassbeholdere ikke blir for kalde. Når drikkevarer eller flytende matvarer fryser, utvider de seg. Glassbeholderen kan derfor bli ødelagt.

▶Slå på kjøleapparatet samtidig som du dreier regulatoren mot høyre.

Tips

Etter at kjøleapparatet er slått på, tar det omlag 60 s før kompressoren starter.

Merk!

Pass på at kun gjenstander hhv. varer som tåler nedkjøling til innstilt temperatur befinner seg i kjøleapparatet.

Lås

RHD-50

For å åpne kjøleapparatet, trekker du i klaffen (fig. 6 1, side 4) og åpner døren.

For å lukke kjøleapparatet, trykker du døren igjen til den går i lås.

CB-36/CB-40/CB-110

Du kan stille inn temperaturen trinnløst ved hjelp av regulatoren. Den integrerte temperaturregulatoren regulerer temperaturen på følgende måte:

• min. (venstre endestilling) = varmeste innstilling
• maks. (høyre endestilling) = kaldeste innstilling

Tips

Kjøleeffekten kan bli påvirket av

• omgivelsestemperaturen,
• mengden matvarer som skal kjøles,
  – hvor ofte døren/lokket blir åpnet.

Konservere matvarer

Du kan konservere matvarer i fryseskuffen. Konserveringstiden til matvarene er vanligvis oppgitt på emballasjen.

Merk!

Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere.

Fryseskuffen er delt inn i forskjellige soner som har forskjellig temperatur:

• De kaldeste sonene befinner seg like over bunnen.
• Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene.
  ▶Vær oppmerksom på følgende ved konservering:
• Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig.
• Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre.

NO

Luftfuktigheten felles ut på fordamperen eller inne i kjøleapparatet som rim, noe som reduserer kjøleeffekten. Avrim apparatet til riktig tid.

Merk!

Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander.

Gå fram på følgende måte for å avrime kjøleapparatet:

▶Ta ut matvarene.
▶Oppbevar dem evt. i et annet kjøleapparat, slik at de holder seg kalde.
▶Still regulatoren på «0».
▶La lokket stå åpent.
▶Tørk opp avtiningsvannet.

Slå av kjøleapparatet

Hvis kjøleapparatet ikke skal brukes på lang tid, gjør du følgende:

▶Still regulatoren på trinn «0».
Koble tilkoblingskabelen fra batteriet eller trekk støpslet til likestrømsledningen ut av likeretteren.
Rengjør kjøleapparatet (se kapittel „Rengjøring og stell“ på side 137).
▶La lokket eller døren stå på gløtt for å unngå at det danner seg lukt.

CB-36, CB-40, CB-110, RHD-50 Rengjøring og stell

8 Rengjøring og stell

Merk!

Bruk ikke slipende vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleapparatet.

Merk!

Bruk aldri børster, skraper eller harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander.

Rengjør kjøleapparatet regelmessig og med en gang det er skittent med en fuktig klut.
▶Pass på at det ikke drypper vann inn i tettingene. Dette kan skade elektronikken.
▶ Etter at kjøleapparatet er rengjort, tørker man ut av det med en fuktig klut.

9 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

10 Deponering

Merk!

Ved avhending må man påse at apparatet ikke blir overopphetet, da isolasjonsskummet inneholder brennbar gass.

▶ Lever emballasje til resirkulering så langt det er mulig.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule-ringsstasjon eller hos din faghandler.

NO

Feil Mulig årsak Løsning
U_KL = 0 V Brudd i tilkobling	gsledningen batteri – elektronikk	Opprett forbindelse
	Hovedbryteren er defekt (hvis en slik er montert)	Bytt hovedbryter
	Ekstra ledningssikringer avbrent (i tilfelle dette er montert)	Bytt ledningssikringer
U_KL ≤ U_PÅ	Batterispenning for lav Lad batteri
Startforsøk med U_KL ≤ U_AV	Løs kabelforbindelseDårlig kontakt (korrosjon)	Opprett forbindelse
	Batterikapasiteten for dårlig Bytt batteri
	For lite kabeltverrsnitt	Bytt kabel (fig. 5, side 4)
Startforsøk med U_KL ≥ U_PÅ	Omgivelsestemperaturen for høy –
	Utilstrekkelig ventilasjon Flytt kjøleapparatet
	Kondensatoren er skitten Rengjør kondensatoren
	Viften er defekt (hvis en slik er montert)	Bytt viften

U_KL Spenning mellom pluss- og minusklemmen på elektronikken

U_PÅ Innkoblingsspenning elektronikk

U_AV Utkoblingsspenning elektronikk

For lav innetemperatur i regulatorortrinn «1»

Feil Mulig årsak Løsning
Kompressoren går hele tiden	Termostatføleren har ikke kontakt med fordamperen	Fest føleren
	Termostat defekt Bytt termostaten
	Kortslutning i termostatledningen
Kompressoren går lenge	Det ble frosset ned en stor mengde i apparatet (kun CB-36, CB-40, CB-110)	-

Kjølebelastningen øker, innetemperaturen stiger

Feil Mulig årsak Løsning
Kompressoren går lenge/kontinuerlig	Fordamperen iser ned Fordamperen avrimes
	Omgivelsestemperaturen for høy –
	Utilstrekkelig ventilasjon Flytt kjøleapparatet
	Kondensatoren er skitten Rengjør kondensatoren
	Viften er defekt (hvis en slik er montert)	Bytt viften
Kompressoren går sjelden	Batteriene utslitt Lad batteri

Uvanlig støy

Feil Mulig årsak Løsning
Høy brumming Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger i veggen)		Bøy komponenten forsiktig av
		Fremmedlegeme innklemt mellom kjølemaskin og vegg
		Viftestøy (hvis en slik er montert) –

CoolMatic kjøleapparater CB-36, CB-40, CB-110 og RHD-50 har følgende spesifikasjoner:

• Tilkoblingsspenning 12 V DC eller 24 V DC
  ● Luftfuktighet: maksimum 90 %
• Kontinuerlig krenging: maks. 30°

	CB-36 CB-40
Innhold: 36 l 40 l
Effektforbruk: 45 W 45 W
Kjøletemperaturområde: +10 °C til -12 °C
Mål (BxHxD) i mm(med kompressor):	fig. 1, side 3	fig. 2, side 3
Vekt: 17 kg 19 kg

	CB-110 RHD-50
Innhold:	110 l	50 l
Effektforbruk: 60 W 45 W
Kjøletemperaturområde:	+10 °C til 0 °C	+10 °C til +2 °C
Mål (BxHxD) i mm(med kompressor):	fig. 3, side 3	fig. 4, side 4
Vekt: 28 kg 20 kg

Vi tar forbehold om utførelser, endringer som følge av tekniske forbedringer og leveringsmuligheter.

Test/Sertifikater

Kjølekretsen inneholder R134a.

Samsvarer med Erp/EuP-direktivet.
