BRUGSANVISNING CoolMatic CB 40 WAECO

DA 96 Indbygget kompressor-køleboks

Betjeningsvejledning

SV 111 Kylbox med kompressor

Bruksanvisning

Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com

S

Læs denne vejledning omhyggeligt igennem før ibrugtagning, og gem den. Giv den til køberen, hvis du sælger apparatet.

Indholdsfortegnelse

1 Henvisninger vedr. brug af vejledningen 97
2 Sikkerhedshenvisninger 97
3 Korrekt brug 99
4 Leveringsomfang 100
5 Teknisk beskrivelse 100
6 Montering og tilslutning af køleapparatet 101
7 Betjening 103
8 Rengøring og vedligeholdelse 107
9 Garanti 107
10 Bortskaffelse 108
11 Udbedring af fejl 108
12 Tekniske data 110

CB-36, CB-40, CB-110, RHD-50 Henvisninger vedr. brug af vejledningen

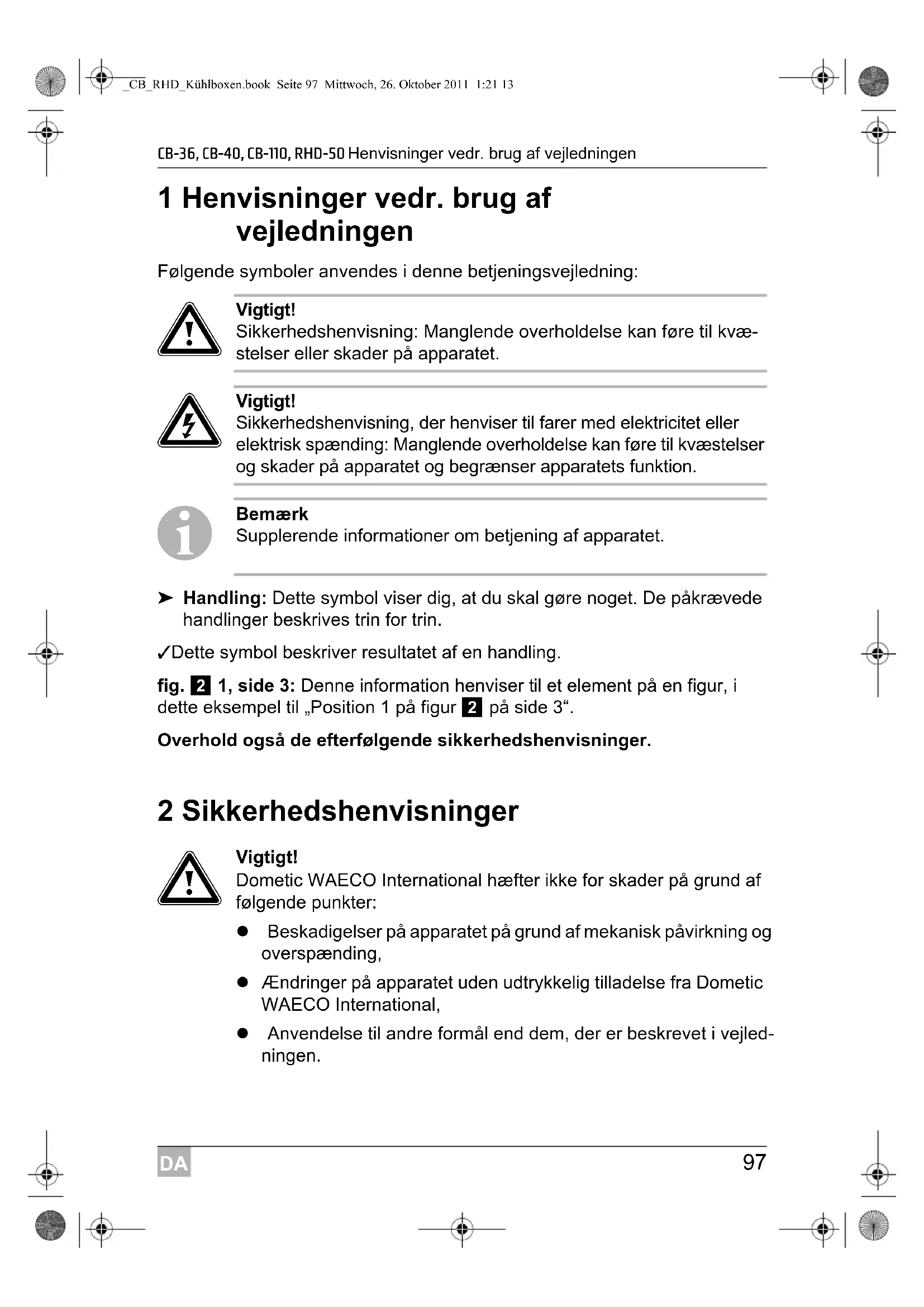

1 Henvisninger vedr. brug af vejledningen

Følgende symboler anvendes i denne betjeningsvejledning:

Vigtigt!

Sikkerhedshenvisning: Manglende overholdelse kan føre til kvæstelser eller skader på apparatet.

Vigtigt!

Sikkerhedshenvisning, der henviser til farer med elektricitet eller elektrisk spænding: Manglende overholdelse kan føre til kvæstelser og skader på apparatet og begrænser apparatets funktion.

Bemærk

Supplerende informationer om betjening af apparatet.

Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.

√Dette symbol beskriver resultatet af en handling.

fig. 2 1, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 1 på figur 2 på side 3“.

Overhold også de efterfølgende sikkerhedshenvisninger.

2 Sikkerhedshenvisninger

Vigtigt!

Dometic WAECO International hæfter ikke for skader på grund af følgende punkter:

• Beskadigelser på apparatet på grund af mekanisk påvirkning og overspænding,
• Ændringer på apparatet uden udtrykkelig tilladelse fra Dometic WAECO International,
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen.

DA

Sikkerhedshenvisninger CB-36, CB-40, CB-110, RHD-50

2.1 Generel sikkerhed

• Lad kun en fagmand foretage installationer i vådrum.
• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer. Kontakt WAECO kundeservice i forbindelse med reparationer.

- Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.

- Åbn under ingen omstændigheder kølekredsløbet.

- Stil apparatet på et tørt sted, der er beskyttet mod stænkvand.

- Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).

- Hvis du tilslutter køleapparatet til et batteri, skal du huske, at batteriet indeholder syre!

- Sørg for, at kompressoren er tilstrækkeligt ventileret.

- Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler!

- Personer, der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende køleboksen sikkert, bør kun anvende dette apparat under en ansvarlig persons opsyn eller anvisning.

- El-apparater er ikke legetøj!

Opbevar og anvend apparatet uden for børns rækkevidde.

- Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.

- Kontrollér før ibrugtagning af apparatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt).

• Livsfare!

Ved anvendelse på både: Sørg ved tilslutning til strømnettet ubetinget for, at strømforsyningen er sikret med et fejlstrømsrelæ!

- Hvis tilslutningskablet er beskadiget, skal det udskiftes med et kabel af samme type og med samme specifikation.

CB-36, CB-40, CB-110, RHD-50 Korrekt brug

2.2 Sikkerhed under anvendelse af apparatet

• Inde i køleapparatet må der ikke anvendes elektriske apparater.
• Afrim apparatet rettidigt for at spare energi.
• Hvis du tilslutter apparatet til et batteri, skal du kontrollere, at levnedsmidler ikke kommer i berøring med batterisyren.
• Beskyt apparatet mod regn og fugt.

- Afbryd apparatet og andre forbrugere fra batteriet, før du opla- der batteriet med en hurtigoplader. Overspænding kan beskadige apparatets elektronik.

- Bemærk: Afbryd apparatet, hvis du ikke bruger det i lang tid.

- Livsfare! Tag aldrig fat i uisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet.

3 Korrekt brug

Køleapparatet egner sig til at køle og dybfryse (kun CB-36 og CB-40) levnedsmidler. Apparatet er også egnet til anvendelse på både.

Vigtigt! Hvis du vil køle medicin, skal du kontrollere, om apparatets køle-kapacitet svarer til kravene for det pågældende lægemiddel.

DA

1 Køleapparat
1 Betjeningsvejledning

4.1 Tilbehør

Hvis køleapparatet skal tilsluttes til 230 V-vekselstrømnettet, skal en af de følgende ensrettere anvendes:

Betegnelse Artikel-nr.

Ensretter (230 V : 24 V) EPS-100W

Ensretter (110–240 V : 24 V) MPS-35

CoolMatic køleapparater CB-36, CB-40, CB-110 og RHD-50 er egnede til tilslutning til en jævnspænding på 12 V eller 24 V og kan dermed f.eks. også anvendes i forbindelse med camping eller på både. Derudover kan de tilsluttes til et 230 V-net med ensretter EPS-100W og MPS-35.

Køleapparatet kan afkøle varer og holde varer kolde. I CoolMatic CB-36 og CB-40 kan varer dybfryses.

Alle materialer, der er anvendt i køleapparatet, er ufarlige for levnedsmilder. Kølekredsløbet er vedligeholdelsesfrit.

Med en temperaturregulering i apparatets indvendige rum kan den ønskede temperatur indstilles trinløst.

Køleapparatet har en underspændingsbeskyttelse. For at beskytte batteriet frakobles køleapparatet automatisk, hvis spændingen ikke er tilstrækkelig. Når spændingen er tilstrækkelig, tilkobles det igen.

Hvis køleapparatet anvendes på både, kan det udsættes for en konstant hældning på 30°.

CoolMatic CB-36, CB-40 og CB-110 er udstyret med et aggregat, der kan tages af og monteres separat.

Montering og tilslutning af køleapparatet

6 Montering og tilslutning af køleapparatet

6.1 Montering af køleapparatet

Apparatet er beregnet til udenomstemperaturer mellem -10 ^ og +32 ^ . I konstant drift må luftfugtigheden ikke ligge over 90 %.

Montér køleapparatet på en tør, beskyttet plads (mål: fig. 1 til fig. 4, side 4). Undgå montering ved siden af varmekilder som opvarmninger, gasovne, varmtvandsledninger etc.

Køleapparatet skal være monteret, så den opvarmede luft nemt kan slippe bort fra køleaggregatet. Sørg derfor for en tilstrækkelig ventilation.

Ved CoolMatic CB-36, CB-40, CB-110 og RHD-50 kan køleaggregatet tages af og monteres

● indtil 1,5 m (CB-36, CB-40, RHD-50)
● indtil 2,5 m (CB-110)

fra køleboksen, hvis der er pladsproblemer.

6.2 Tilpasning af dekorationen (kun CB-36, CB-40, CB-110)

Apparaternes låg kan forsynes med en dekoration, der passer til indretningen.

6.3 Tilslutning af køleapparatet

Tilslutning til et batteri

Køleapparatet kan tilsluttes til 12 V eller til 24 V jævnspænding.

Vigtigt!

For at undgå spændings- og dermed effekttab skal kablet være så kort som mulig og må ikke være afbrudt.

Undgå derfor ekstra kontakter, stik eller fordelerdåser.

▶ Bestem kablets nødvendige tværsnit i forhold til kabellængden iht. fig. 5, side 4.

DA

101

Montering og tilslutning af køleapparatet CB-36, CB-40, CB-110, RHD-50

Forklaring til fig. 5, side 4

Koordinatakse Betydning Enhed
I Kabellængde m
∅Kabeltværsnit mm ^2

Vigtigt!

Byt ikke om på polerne.

▶Tilslut den røde ledning til pluspolen.
▶Tilslut den sorte ledning til stel.
▶Kontrollér før idrifttagning af apparatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt).
▶Tilslut køleapparatet

- så direkte som muligt til batteriets poller eller

- til et stik, der er sikret med mindst 15 A (ved 12 V) eller 7,5 A (ved 24 V).

Vigtigt!

Afbryd apparatet og andre forbrugere fra batteriet, før du oplader batteriet med en hurtigoplader.

Overspænding kan beskadige apparatets elektronik.

En elektronisk polbeskyttelse beskytter køleapparatet mod ombytning af polerne ved tilslutning til batteriet og ved kortslutning. For at beskytte batteriet frakobles køleapparatet automatisk, hvis spændingen ikke længere er tilstrækkelig (se følgende tabel).

	12 V 24 V
Frakoblingsspænding	10,4 V 22,8 V
Gentilkoblingsspænding	11,7 V 24,2 V

Tilslutning til et 230 V-net

Livsfare!

Berør aldrig stik og kontakter, når du har våde hænder eller står med fødderne i vand.

Vigtigt!

Hvis køleapparatet skal anvendes om bord på en båd ved hjælp af en tilslutning på 230 V-nettet på land, skal du under alle omstændigheder montere et fejlstrømsrelæ mellem 230 V-nettet og køleapparatet.

Få råd hos en fagmand.

Anvend ensretteren EPS-100W (230 V) eller MPS-35 (110 – 240 V) for at tilslutte køleapparatet til 230 V- eller til 110–240 V-nettet.

7 Betjening

Bemærk

Før du tager køleapparatet i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapitlet „Rengøring og vedligeholdelse“ på side 107).

7.1 Tips til energibesparelse

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
• Lad først varm mad afkøle, før du lægger den i.
• Åbn ikke køleapparatet hyppigere end nødvendigt.
• Lad ikke døren eller låget være åben længere end nødvendigt.
• Afrim køleapparatet, så snart der har dannet sig et islag.
• Undgå unødigt lav indvendig temperatur.
• Rengør med regelmæssige mellemrum kondensatoren for støv og urenheder.
• Rengør lågets tætning regelmæssigt.

DA

103

7.2 Anvendelse af køleapparatet

Køleapparatet gør det muligt at konservere friske fødevarer. I CoolMatic CB-36 og CB-40 kan der derudover konserveres dybfrosne levnedsmidler og fryses friske fødevarer.

Vigtigt!

Vær opmærksom på, at drikkevarer eller mad i glasbeholdere ikke afkøles for kraftigt. Drikkevarer og mad med stort væskeindhold udvider sig, når de fryses. Derved kan glasbeholdere blive ødelagt.

▶Tænd køleapparatet ved at dreje reguleringen til højre.

Bemærk

Når køleapparatet er blevet tændt, går der ca. 60 sekunder, indtil kompressoren starter.

Vigtigt!

Sørg for, at der kun er genstande eller varer i køleapparatet, der må afkøles til den valgte temperatur.

Lukkemekanisme

RHD-50

Træk i lasken (fig. 6 1, side 4), og åbn døren for at åbne køleapparatet.

Luk døren, og tryk den ind, indtil låsen går i indgreb, for at lukke køleapparatet.

CB-36/CB-40/CB-110

Låget ligger på og lukkes ikke.

Indstilling af temperaturen

Du kan indstille temperaturen trinløst med reguleringen. Den integrerede temperaturregulering regulerer temperaturen på følgende måde:

• min. (venstreanslag) = varmeste indstilling
• maks. (højreanslag) = koldeste indstilling

Bemærk

Kølekapaciteten kan påvirkes af

• udenomstemperaturen,
• mængden af levnedsmidlerne, der skal konserveres, – hvor tit døren/låget åbnes.

Konservering af levnedsmidler

Du kan konservere levnedsmidler i kølerummet. Levnedsmidlernes holdbarhed er normalt angivet på emballagen.

Vigtigt!

Konservér ikke varme levnedsmidler i kølerummet. Stil ikke en glasbeholder med væsker ind i fryseboksen.

Bemærk

Konservér levnedsmidler, der let optager lugt og smag, samt væsker og produkter med et højt alkoholindhold i tætte beholdere.

Kølerummet er inddelt i forskellige zoner, der har forskellige temperaturer:

● De kolde zoner befinder sig umiddelbart over bunden.
- Overhold temperatur- og holdbarhedsangivelserne på levnedsmidlernes emballage.
▶Vær opmærksom på følgende henvisninger ved konserveringen:
- Produkter, der er ved at tø op eller lige er optøede, må aldrig fryses igen, men skal anvendes så hurtigt som muligt.
- Levnedsmidler skal vikles ind i aluminiums- eller polyethylenfolie og lægges i tilsvarende beholdere med låg. Derved konserveres aromaer, substansen og friskheden bedre.

DA

Afrimning af køleapparatet (kun CB-36, CB-40)

Luftfugtighed kan sætte sig som rim på fordamperen eller i køleapparatets indvendige rum og derved reducere kølekapaciteten. Afrim apparatet rettidigt.

Vigtigt!

Anvend aldrig hårdt eller spidst værktøj til at fjerne islag eller til at løsne fastfrosne genstande.

Gå frem på følgende måde for at afrime køleapparatet:

▶Tag indholdet ud.
▶ Opbevar det evt. i et andet køleapparat, så det forbliver koldt.
▶Stil reguleringen på „0“.
▶Lad läget stå åbent.
▶Tør vandet op.

Frakobling og ud-af-drifttagning af køleapparatet

Hvis du vil tage køleapparatet ud af drift i længere tid, skal du gå frem på følgende måde:

▶Stil reguleringen på trin „0“.
Afbryd tilslutningskableme fra batteriet, eller træk stikket på jævnstrømsledningen ud af ensretteren.
Rengør køleapparatet (se kapitlet „Rengøring og vedligeholdelse“ på side 107).
▶Lad dækslet eller døren stå lidt åben for at undgå lugtgener.

Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet.

Vigtigt!

Anvend aldrig børster, skrabere eller hårdt og spidst værktøj til at fjerne islag eller til at løsne fastfrosne genstande.

▶Rengør køleapparatet regelmæssigt, og når det er snavset, med en fugtig klud.
Vær opmærksom på, at der ikke drypper vand ind i tætningerne. Det kan beskadige elektronikken.
▶Tør køleapparatet af med en klud efter rengøringen.

9 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

DA

Sørg ved bortskaffelsen for, at apparatet ikke overophedes, da isoleringsskummet blev fremstillet med brændbar gas.

Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

11 Udbedring af fejl

Kompressoren kører ikke

Fejl Mulig årsag Løsning
U_KL = 0 V Afbrydelse i tils	lutningsledningen batteri – elektronik	Etablér forbindelsen
	Hovedafbryder defekt (hvis den findes)	Udskift hovedafbryderen
	Ekstra ledningssikring brændt over (hvis den findes)	Udskift ledningssikringen
U_KL ≤ U_TIL	Batterispænding for lav Oplad batteriet
Startforsøg med U_KL ≤ U_FRA	Løs kabelforbindelseDårlig forbindelse (korrosion)	Etablér forbindelsen
	Batterikapacitet for lav Udskift batteriet
	Kabeltværsnit for lille	Udskift kablet (fig. 5, side 4)
Startforsøg med U_KL ≥ U_TIL	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Flyt køleapparatet
	Kondensator snavset Rengør kondensatoren
	Ventilator defekt (hvis den findes)	Udskift ventilatoren

U_KL Spænding mellem elektronikkens plus- og minusklemme

U_TIL Tilkoblingsspænding elektronik

U_FRA Frakoblingsspænding elektronik

CB-36, CB-40, CB-110, RHD-50 Udbedring af fejl

Indvendig temperatur for kold på reguleringstrin „1“

Fejl Mulig årsag Løsning
Kompressoren kører konstant	Termostatføleren har ikke forbindelse til fordamperen	Fastgør føleren
	Termostat defekt Udskift termostaten
	Kortslutning i termostatledningen
Kompressoren kører længe	I apparatet blev der nedfrosset en større mængde (kun CB-36, CB-40, CB-110)	-

Kølekapaciteten reduceres, den indvendige temperatur stiger

Fejl Mulig årsag Løsning
Kompressoren kører længe/konstant	Der dannes islag på fordamperen Afrim	fordamperen
	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Flyt køleapparatet
	Kondensator snavset Rengør kondensatoren
	Ventilator defekt (hvis den findes) Udskift ventilatoren
Kompressoren kører sjældent	Batterikapacitet opbrugt Oplad batteriet

Usædvanlige lyde

Fejl Mulig årsag Løsning
Høj brummen En af kølek	redsløbets komponenter kan ikke svinge frit (ligger op mod væggen)	Bøj forsigtigt komponenten
	Fremmedlegeme klemt inde mellem kølemaskinen og væggen	Fjern fremmedlegemet
	Ventilatorstøj (hvis den findes) –

• Tilslutningsspænding 12 V DC eller 24 V DC
  ● Luftfugtighed: maks. 90 %
• Konstant hældning: maks. 30°

	CB-36 CB-40
Indhold: 36 l 40 l
Effektforbrug: 45 W 45 W
Køletemperaturområde: +10 °C til -12 °C
Mål (BxHxD) i mm(med kompressor):	fig. 1, side 3	fig. 2, side 3
Vægt: 17 kg 19 kg

	CB-110 RHD-50
Indhold:	110 l	50 l
Effektforbrug: 60 W 45 W
Køletemperaturområde:	+10 °C til 0 °C	+10 °C til +2 °C
Mål (BxHxD) i mm(med kompressor):	fig. 3, side 3	fig. 4, side 4
Vægt: 28 kg 20 kg

Der tages forbehold for udførelser, ændringer som følge af teknisk udvikling og for muligheder for levering.

Godkendelse/certifikater

Kølekredsen indeholder R134a.

Konform i henhold til ErP/EuP-direktiv.

2 Säkerhetsanvisningar

Observera!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til skade på personer eller apparatet.

Merk!

Følg også de følgende sikkerhetsreglene.

2 Sikkerhetsregler

Merk!

Koble fra apparatet när det ikke skal brukes på lang tid.

Livsfare!

Forklaring til fig. 5, side 4

Lokket ligger på og låses ikke.

Konserver ikke varme matvarer i fryseskuffen. Sett ikke glassbeholderen med væske i fryseskuffen.

Tips

Kompressoren går ikke
