MODE D'EMPLOI CoolMatic CB 40 WAECO
FR 35 Glacière à compression à encastrer
Notice d'utilisation
Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
E
Rectifier (230 V : 24 V) EPS-100W
Rectifier (110–240 V : 24 V) MPS-35
Remarques concernant l'application des instructions
Veuillez lire ce manuel avec attention avant la mise en service et conservez-le. En cas de revente de l'appareil, veuillez le transmettre au nouvel acquéreur.

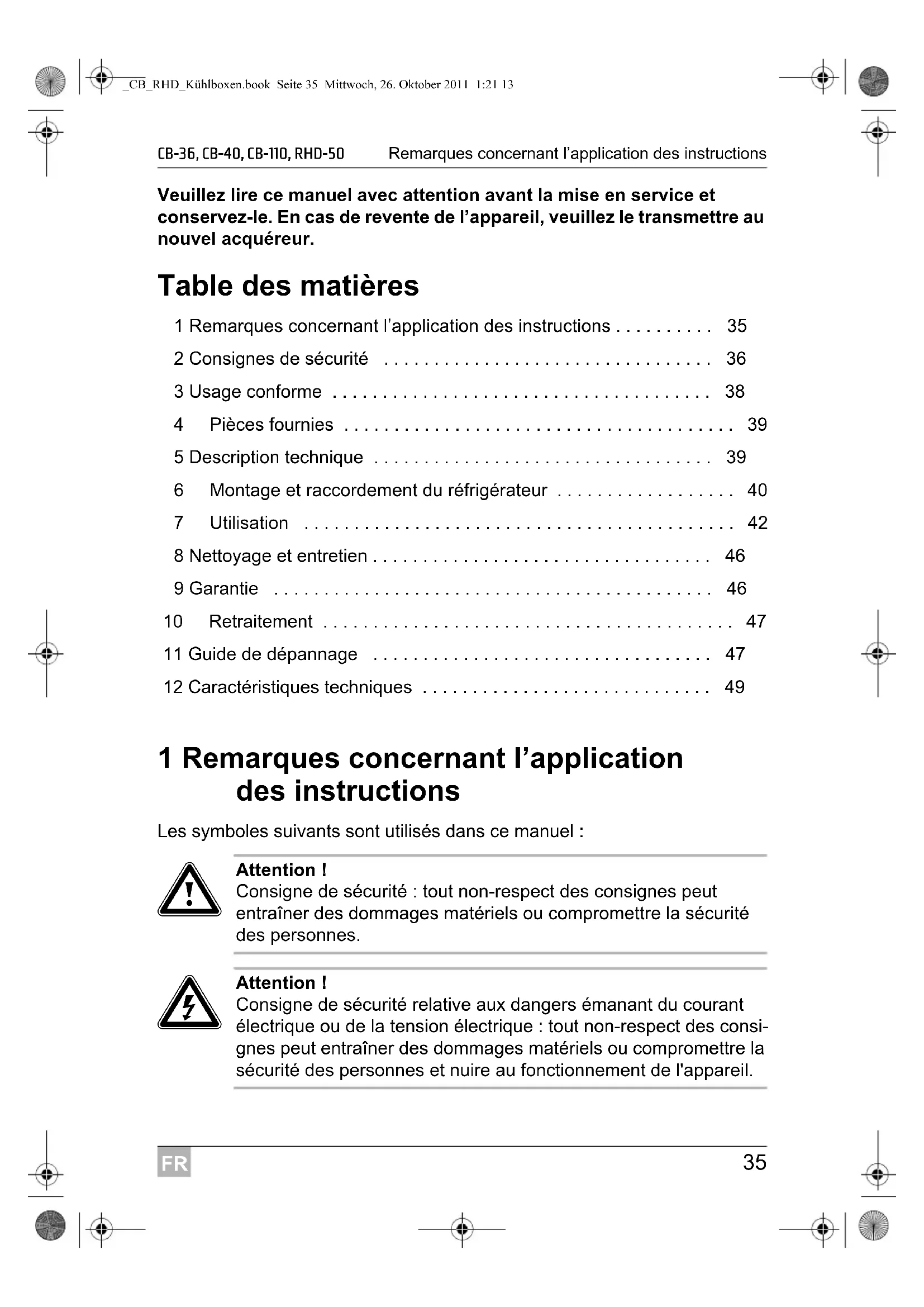

Table des matières
1 Remarques concernant l'application des instructions ..... 35
2 Consignes de sécurité 36
3 Usage conforme 38
4 Pièces fournies 39
5 Description technique 39
6 Montage et raccordement du réfrigérateur 40
7 Utilisation 42
8 Nettoyage et entretien 46
9 Garantie 46
10 Retraitement 47
11 Guide de dépannage 47
12 Caractéristiques techniques 49
1 Remarques concernant l'application des instructions
Les symboles suivants sont utilisés dans ce manuel :
Attention!
Consigne de sécurité : tout non-respect des consignes peut entraîner des dommages matériels ou compromettre la sécurité des personnes.
Attention!
Consigne de sécurité relative aux dangers émanant du courant électrique ou de la tension électrique : tout non-respect des consignes peut entraîner des dommages matériels ou compromettre la sécurité des personnes et nuire au fonctionnement de l'appareil.
Consignes de sécurité CB-36, CB-40, CB-110, RHD-50
Remarque
Informations complémentaires sur l'utilisation de l'appareil.
▶ Manipulation : Ce symbole vous indique que vous devez agir. Les manipulations à effectuer sont décrites pas à pas.
√Ce symbole décrit le résultat d'une manipulation.
fig. 2 1, page 3: cette donnée vous indique un élément dans une illustration, dans cet exemple la « position 1 de l'illustration 2 à la page 3 ».
Respectez également les consignes de sécurité suivantes.
2 Consignes de sécurité
Attention!
Dometic WAECO International décline toute responsabilité en cas de dommages causés par :
- des influences mécaniques et des surtensions ayant endommagé le matériel,
- des modifications apportées à l'appareil sans autorisation explicite de la part de Dometic WAECO International,
● des usages différents de ceux décrits dans le manuel.
2.1 Sécurité générale
- Seul un spécialiste doit procéder à l'installation dans des endroits humides.
- Seul un personnel qualifié est habilité à effectuer des répara-tions sur cet appareil. Toute réparation mal effectuée risquerait d'entraîner de sérieux dangers.
Si des réparations sont nécessaires, adressez-vous au service après-vente de WAECO. - Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
- Ne jamais ouvrir le circuit frigorifique.
- Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.
CB-36, CB-40, CB-110, RHD-50 Consignes de sécurité
- Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz, etc.).
- Lorsque vous raccordez votre appareil à une batterie, veuillez considérer le fait que cette batterie contient des acides !
- Veillez à ce que le compresseur soit suffisamment aéré.
- N'utilisez pas le réfrigérateur pour le transport de produits corrosifs ou de solvants !
- Les personnes incapables d'utiliser la glacière en toute sécurité que ce soit en raison de déficiencies physiques, sensorielles ou mentales ou bien de leur manque d'expérience ou de connaissances, ne doivent pas utiliser cet appareil sans surveillance.
- Les appareils électriques ne sont pas des jouets pour enfants !
Placez et utilisez l'appareil hors de la portée des enfants.
- Les aliments ne peuvent être conservés que dans leurs emballages originaux ou dans des récipients appropriés.
- Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique).
- Danger de mort !
En cas d'utilisation sur des bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur !
- Si le câble de raccordement est endommagé, vous devez le remplacer par un câble de même type et de même spécification.
FR
2.2 Consignes de sécurité concernant l'utilisation de l'appareil
- Aucun appareil électrique ne doit être utilisé à l'intérieur du réfrigérateur !
- Dégivrez l'appareil en temps utile, afin d'économiser de l'énergie.
- Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les aliments ne soient pas en contact avec les acides de la batterie.
- Protégez l'appareil de la pluie et de l'humidité.
- Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide.
Les surtensions peuvent endommager l'électronique des appareils.
- Remarque : Débranchez l'appareil uniquement lorsque vous savez que vous ne l'utiliserez pas pendant une période prolongée.
- Danger de mort! Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.
3 Usage conforme
Le réfrigérateur est conçu pour la réfrigération et la congélation (sur les modèles CB-36 et CB-40 seulement) d'aliments. L'appareil peut également être utilisé sur des bateaux.
Attention! Si vous souhaitez conserver au frais des médicaments, nous vous prions de vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour le médicament.
Quantité Désignation
1 Glacière
1 Notice d'utilisation
4.1 Accessoires
Si vous souhaitez faire fonctionner votre réfrigérateur sur secteur à courant alternatif 230 V, veuillez utiliser l'un des redresseurs suivants :
Désignation N° d'article
Redresseur (230 V : 24 V) EPS-100W
Redresseur (110–240 V : 24 V) MPS-35
Les réfrigérateurs CoolMatic CB-36, CB-40, CB-110 et RHD-50 sont conçus pour une utilisation sous tension de 12 V ou 24 V et peuvent donc être utilisés par ex. en camping ou sur des bateaux. De plus, le redresseur EPS-100 W et MPS-35 permet de les raccorder à la tension du secteur 230 V.
Le réfrigérateur permet de réfrigérer et tenir au frais des denrées alimentaires. Les modèles CoolMatic CB-36 et CB-40 permettent la congélation de produits.
Tous les matériaux utilisés lors de la construction de la glacière n'altèrent pas la qualité des aliments. Le circuit de refroidissement ne requiert pas d'entre-tien.
Un régulateur de température situé dans le compartiment intérieur de l'appareil permet de sélectionner la température désirée.
Le réfrigérateur dispose d'une protection contre arrêt sous-tension. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension est insuffisante. Si la tension est suffisante, il se rallume automatiquement.
En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de 30°.
Les modèles CoolMatic CB-36, CB-40 et CB-110 sont équipés d'un groupe frigorifique amovible et pouvant être monté séparément.
FR
Montage et raccordement du réfrigérateur CB-36, CB-40, CB-110, RHD-50
6 Montage et raccordement du réfrigérateur
6.1 Montage du réfrigérateur
Cet appareil est conçu pour une utilisation à une température variant entre -10^ et +32^ . S'il fonctionne de manière continue, l'humidité de l'air ne doit pas dépasser 90% .
Installez le réfrigérateur dans un endroit sec et protégé (cotes de montage : fig. 1 à fig. 4, page 4). Evitez de monter l'appareil à proximité de sources de chaleur telles que des chauffages, des fours à gaz, des conduites d'eau chaude, etc.
Le réfrigérateur doit être monté de manière à ce que l'air réchauffé puisse être facilement évacué du groupe frigorifique. Veillez à ce que la ventilation soit suffisante.
Sur les modèles CoolMatic CB-36, CB-40, CB-110 et RHD-50 le groupe frigorifique est amovible et peut, en cas de problèmes liés à l'espace, être monté
● dans un périmètre de 1,5 m de la glacière (CB-36, CB-40, RHD-50)
● dans un périmètre de 2,5 m de la glacière (CB-110).
6.2 Adaptation à la décoration (sur les modèles CB-36, CB-40 et CB-110 uniquement)
Les couvercles des appareils peuvent être recouverts d'un habillage assorti à votre aménagement.
6.3 Raccordement du réfrigérateur
Raccordement à une batterie
Le réfrigérateur peut fonctionner sur tension continue de 12 V ou de 24 V.
Attention!
Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne peut être interrompu.
Evitez donc de placer des interrupteurs, des connecteurs ou des répartiteurs supplémentaires.
CB-36, CB-40, CB-110, RHD-50 Montage et raccordement du réfrigérateur
A l'aide de fig. 5, page 4, déterminez le diamètre nécessaire du câble en fonction de sa longueur.
Légende de fig. 5, page 4
| Axe des coordonnées | Signification Unité | |
| I Longueur du câble m | ||
| ∅Diamètre du câble mm ^2 | ||
Attention!
Tenez compte de la polarité.
▶Raccordez le câble rouge au pôle positif.
▶Raccordez le câble noir à la masse.
Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique).
▶Raccordez votre réfrigérateur
– le plus directement possible aux pôles de la batterie ou
- à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension de 12 V) ou 7,5 A (pour une tension de 24 V).
Attention!
Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils.
Le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant).
| 12 V 24 V | ||
| Tension d'arrêt | 10,4 V 22,8 V | |
| Tension de remise en marche | 11,7 V 24,2 V |
FR
Raccordement à une tension du secteur de 230 V
Danger de mort !
Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.
Attention!
Si vous raccordez votre réfrigérateur à bord d'un bateau à la tension 230 V du secteur par l'intermédiaire d'une prise de quai, vous devez dans tous les cas brancher un disjoncteur différentiel entre le secteur 230 V et le réfrigérateur.
Veuillez prendre conseil auprès d'un spécialiste.
Pour faire fonctionner la glacière sur le secteur 230-V ou 110-240-V, utilisez le redresseur de courant EPS-100W (230 V) ou MPS-35 (110 - 240-V).
7 Utilisation
Remarque
Avant de mettre en service le réfrigérateur neuf, vous devez, pour des raisons d'hygiène, le nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Nettoyage et entretien », page 46).
7.1 Comment économiser de l'énergie ?
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Laissez refroidir les aliments chauds avant de les déposer dans le réfrigérateur.
- Ne pas ouvrir le réfrigérateur plus souvent que nécessaire.
- Ne pas laisser la porte ou le couvercle ouverts plus longtemps que nécessaire.
- Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.
- Evitez une température intérieure inutilement basse.
- Nettoyez régulièrement le condensateur pour enlever la poussière et les salissures.
- Nettoyez régulièrement le joint du couvercle.
7.2 Utilisation du réfrigérateur
Le réfrigérateur permet la conservation des aliments frais. Les modèles CoolMatic CB-36 et CB-40 vous permettent en outre de conserver des aliments congelés dans le compartiment congélateur ou d'y congeler des aliments frais.
Attention!
Veillez à ce que les boissons ou aliments placés dans des contenants en verre ne soient pas soumis à des températures trop basses. En gelant, les boissons et aliments liquides augmentent de volume. Les contenants en verre risquent alors de se casser.
▶ Allumez le réfrigérateur en tournant le régulateur vers la droite.
Remarque
Après la mise en marche, le réfrigérateur met environ 60 s avant que le compresseur ne se mette en marche.
Attention!
Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés ou congelés à la température sélectionnée.
Fermeture
RHD-50
Pour ouvrir le réfrigérateur, tirez sur le tenon (fig. 6 1, page 4) et ouvrez la porte.
Pour verrouiller le réfrigérateur, fermez la porte en appuyant dessus jusqu'à ce que le verrouillage s'enclenche.
CB-36/CB-40/CB-110
Le couvercle est reposé et n'est pas verrouillé.
FR
Réglage de la température
Vous pouvez régler la température continuellement à l'aide du régulateur. Le régulateur de température intégré régule la température comme suit :
- min. (vers la gauche) = plus haute température de réglage
- max. (vers la droite) = plus basse température de réglage
Remarque
La puissance frigorifique peut être influencée par
- la température ambiante,
- la quantité des aliments à conserver,
- la fréquence d'ouverture de la porte/du couvercle.
Conservation des aliments
Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.
Attention!
Ne conservez pas d'aliments chauds dans le réfrigérateur.
Ne placez pas de conteneurs en verre remplis de liquides dans le compartiment congélateur.
Remarque
Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des conteneurs hermétiques.
Le compartiment réfrigérateur se répartit en plusieurs zones qui présentent différentes températures :
- Les zones les plus froides se trouvent directement au fond de l'appareil.
- Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments.
▶ Veuillez respecter les consignes suivantes pour la conservation :
- Ne recongelez jamais un produit décongelé, consommez-le au plus vite.
- Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un conteneur à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent mieux.
Dégivrage du réfrigérateur (sur les modèles CB-36 et CB-40 uniquement)
L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur du réfrigérateur et diminuer ainsi sa puissance frigorifique. Veillez donc à dégivrer l'appareil à temps.
Attention!
N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
Procédez de la manière suivante pour dégivrer le réfrigérateur :
▶Retirez les aliments.
▶Placez-les éventuellement dans un autre réfrigérateur, pour qu'ils restent froids.
▶Placez le régulateur sur « 0 ».
▶Laissez le couvercle ouvert.
▶ Essuyez l'eau provenant du dégivrage.
Extinction du réfrigérateur et mise hors service
Lorsque vous voulez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante :
▶ Placez le régulateur sur le niveau « 0 ».
Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant continu en la retirant du redresseur.
Nettoyez le réfrigérateur (voir chapitre « Nettoyage et entretien », page 46).
Laisser le couvercle ou la porte ouverts afin d'éviter la formation d'odeurs.
FR
Nettoyage et entretien CB-36, CB-40, CB-110, RHD-50
8 Nettoyage et entretien
Attention!
N'utilisez pas de produits de lavage abrasifs ou d'objets durs pour le nettoyage, car ceux-ci pourraient endommager l'appareil.
Attention!
N'utilisez jamais de brosses, d'éponges abrasives ou d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
Nettoyez le réfrigérateur régulièrement et dès qu'il est sale, avec un chiffon humide.
▶ Veillez à ce que de l'eau ne goutte pas sur les joints. Ceci peut endommager l'électronique.
▶ Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé.
9 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
Lors de l'élimination, veillez à ce que l'appareil ne soit pas surchauffé, car la mousse isolante a été préparée avec du gaz inflammable.
▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
11 Guide de dépannage
Le compresseur ne fonctionne pas
| Problème Cause éventuelle Solution | ||
| U_Borne = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique | Rétablir la connexion | |
| Changer le commutateur principal | ||
| Changer le fusible de la ligne | ||
| U_Borne ≤ U_ON | Tension de batterie trop faible Charger la batterie | |
| Tentative de démarrage avec U_Borne ≤ U_OFF | Les câbles sont débranchésMauvais contact (corrosion) | Rétablir la connexion |
| Capacité de batterie trop faible Changer la batterie | ||
| Diamètre du câble trop petit Changer le câble (fig. 5, page 4) | ||
| Tentative de démarrage avec U_Borne ≥ U_ON | Température ambiante trop élevée – | |
| Ventilation et aération insuffisantes | Déplacement du réfrigérateur | |
| Le condensateur est sale | Nettoyer le condensateur | |
| Ventilateur défectueux (s'il fait partie des composants) | Changer le ventilateur | |
FR
Guide de dépannage CB-36, CB-40, CB-110, RHD-50
U_Borne Tension entre la borne positive et la borne négative de l'électronique
U_ON Tension de démarrage de l'électronique
U_OFF Tension d'arrêt de l'électronique
Température intérieure trop basse sur le niveau « 1 » du régulateur
| Problème Cause éventuelle Solution | ||
| Le compresseur fonctionne en permanence | Pas de contact établi entre le détecteur du thermostat et l'évaporateur | Fixer le détecteur |
| Thermostat défectueux Changer le thermostat | ||
| Court-circuit dans la ligne du thermostat | ||
| Longue durée de fonctionnement du compresseur | Grandes quantités de gel dans l'appareil (pour les modèles CB-36, CB-40 et CB-110 uniquement) | - |
Diminution de la puissance frigorifique, augmentation de la température intérieure
| Problème Cause éventuelle Solution | ||
| Longue durée de fonctionnement/fonctionnement continu du compresseur | Givrage de l'évaporateur Dégivrer l'évaporateur | |
| Température ambiante trop élevée – | ||
| Ventilation et aération insuffisantes Déplacement du réfrigérateur | ||
| Le condensateur est sale Nettoyer le condensateur | ||
| Ventilateur défectueux (s'il fait partie des composants) | Changer le ventilateur | |
| Le compresseur fonctionne rarement | Batterie à plat/usagée Charger la batterie | |
CB-36, CB-40, CB-110, RHD-50 Caractéristiques techniques
Bruits inhabituels
| Problème Cause éventuelle Solution | |
| Fort ronflement Les mouvements d'un élément du circuit de refroidissement sont bloqués (l'élément est coincé contre la paroi) | Redresser l'élément avec précaution |
| Corps étranger coincé entre l'unité de réfrigération et la paroi | Retirer le corps étranger |
| Bruit du ventilateur (s'il fait partie des composants) | - |
12 Caractéristiques techniques
Les réfrigérateurs CoolMatic CB-36, CB-40, CB-110 et RHD-50 disposent tous des caractéristiques suivantes :
- Tension de raccordement 12 V CC ou 24 V CC
● Humidité : 90 % maximum
● Angle de gîte permanent : 30° maximum
| CB-36 CB-40 | ||
| Capacité : 36 l 40 l | ||
| Puissance absorbée : 45 W 45 W | ||
| Plage de température de refroidissement : | de +10 °C à -12 °C | |
| Dimensions (l x h x p) en mm (avec compresseur) : | fig. 1, page 3 | fig. 2, page 3 |
| Poids : 17 kg 19 kg | ||
| CB-110 | RHD-50 | |
| Capacité : | 110 l | 50 l |
| Puissance absorbée : 60 W 45 W | ||
| Plage de température de refroidissement : | de +10 °C à 0 °C | de +10 °C à +2 °C |
| Dimensions (l x h x p) en mm (avec compresseur) : | fig. 3, page 3 | fig. 4, page 4 |
| Poids : 28 kg 20 kg |
Spécifications sous réserve de modifications liées aux évolutions techniques et de disponibilités de livraison.
Caractéristiques techniques CB-36, CB-40, CB-110, RHD-50
Contrôle/certificats
Le circuit de refroidissement contient du R134a.
Conforme à la directive ErP/EuP.
+49 (0) 2572 879-195 · ≡ +49 (0) 2572 879-322
Mail: info@dometic-waeco.de · Internet: www.dometic-waeco.de
Europe
A Dometic Austria GmbH
ZA du Pré de la Dame Jeanne
F-60128 Plailly
+33 3 44633500
+33 3 44633518
Mail: info@dometic.fr
UK Dometic UK Ltd.
