BRUKSANVISNING CoolMatic CB 40 WAECO

Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com

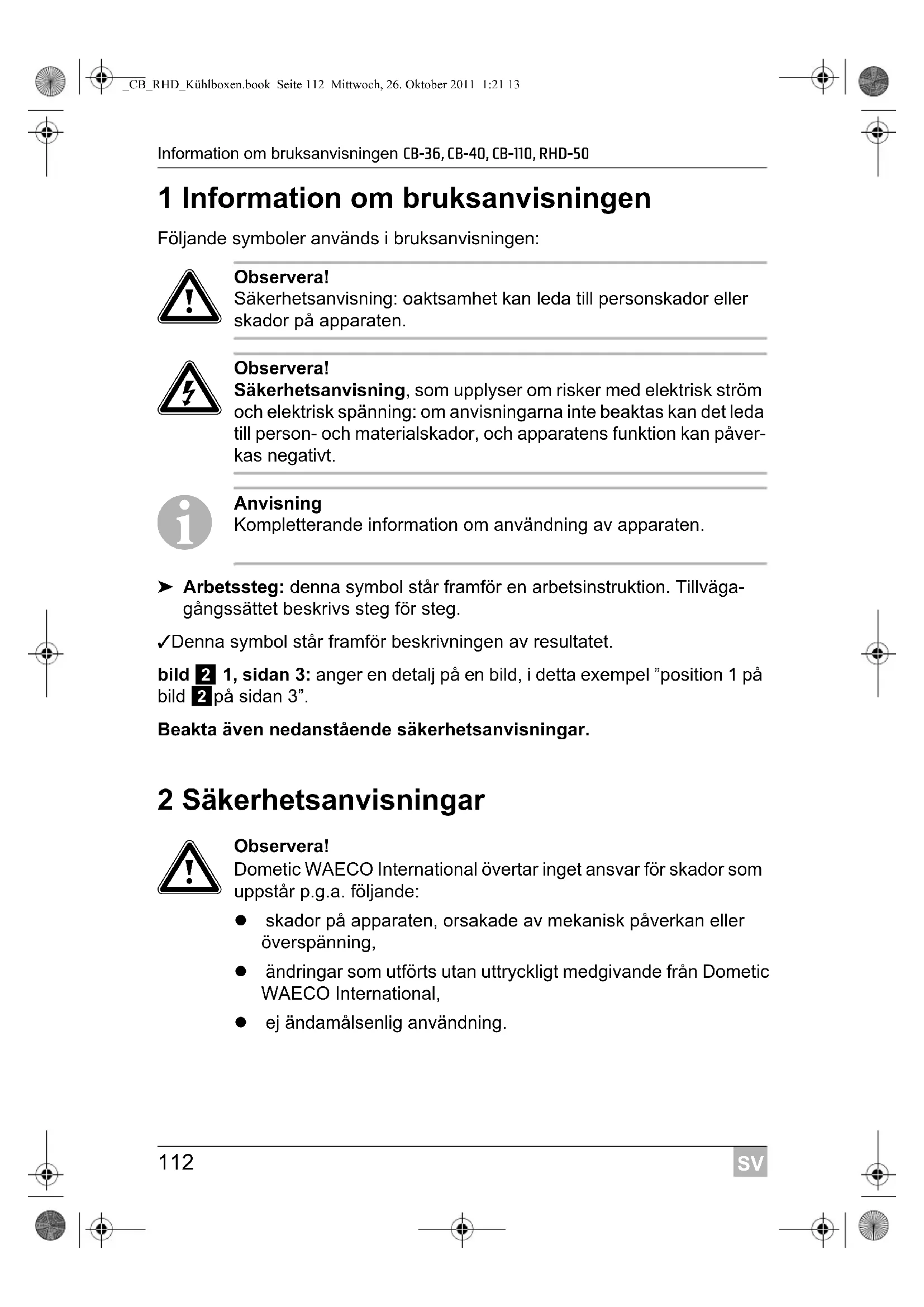

1 Information om bruksanvisningen Följande symboler används i bruksanvisningen:

Observera! Säkerhetsanvisning: oaktsamhet kan leda till personskador eller skador på apparaten.

Observera! Säkerhetsanvisning, som upplyser om risker med elektrisk ström och elektrisk spänning: om anvisningarna inte beaktas kan det leda till person- och materialskador, och apparatens funktion kan påver- kas negativt.

Anvisning Kompletterande information om användning av apparaten. ➤ Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillväga- gångssättet beskrivs steg för steg. ✓ Denna symbol står framför beskrivningen av resultatet. bild 2 1, sidan 3: anger en detalj på en bild, i detta exempel ”position 1 på bild 2 på sidan 3”. Beakta även nedanstående säkerhetsanvisningar. 2 Säkerhetsanvisningar

Observera! Dometic WAECO International övertar inget ansvar för skador som uppstår p.g.a. följande: skador på apparaten, orsakade av mekanisk påverkan eller överspänning, ändringar som utförts utan uttryckligt medgivande från Dometic WAECO International, ej ändamålsenlig användning. _CB_RHD_Kühlboxen.book Seite 112 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Säkerhetsanvisningar

Om kylboxen ska installeras i ett våtutrymme, måste installatio- nen utföras av behörigt fackfolk. Reparationer på apparaten får endast utföras av behörigt fack- folk. Icke fackmässiga reparationer kan leda till att allvarliga fa- ror uppstår. Vänd dig till WAECO kundtjänst när det gäller reparationer. Jämför spänningsangivelsen på typskylten med elförsörjningen på plats. Öppna aldrig kylkretsloppet. Ställ upp kylboxen i ett torrt utrymme, se till att den skyddas mot vattenstänk. Ställ inte kylboxen i närheten av öppen eld eller andra värme- källor (värmeelement, starkt solljus, gasspisar osv.) Om kylboxen ska anslutas till batteri: tänk på att batterierna innehåller syra! Se till att kompressorn har tillräcklig ventilation. Kylboxen är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel! Personer som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda kylboxen på ett säkert sätt, bör inte använda apparaten utan uppsikt eller hjälp av en ansvarig person. Elapparater är inga leksaker! Förvara och använd apparaten utom räckhåll för barn. Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

Kontrollera att driftspänningen och batterispänningen stämmer överens innan kylboxen tas i drift (se typskylten). Livsfara! Installation på båtar: sörj för att strömförsörjningen är säkrad med en jordfelsbrytare! Om anslutningskabeln skadas måste den bytas ut mot en kabel av samma typ och med samma specifikationer. _CB_RHD_Kühlboxen.book Seite 113 Mittwoch, 26. Oktober 2011 1:21 13SV Ändamålsenlig användning CB-36, CB-40, CB-110, RHD-50

Använd inga elektriska apparater för arbeten i kylboxen. Frosta av kylboxen regelbundet; det sänker energiförbrukning- en. Om kylboxen ska drivas med batteri: se till att batterisyran inte kan komma i kontakt med livsmedlen. Skydda kylboxen mot regn och fukt.

Koppla bort kylboxen och andra elförbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada elektroniken.

Anvisning: Koppla alltid bort kylboxen från elnätet om den inte ska använ- das under en längre tid.

Livsfara! Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid drift med växelström. 3 Ändamålsenlig användning Kylboxen är avsedd för kylning och djupfrysning (bara CB-36 och CB-40) av livsmedel. Den kan även användas på båtar.

Observera! Om apparaten ska användas för kylning av mediciner; kontrollera att apparatens kylförmåga är tillräcklig för de kylkrav som medici- nerna ställer. _CB_RHD_Kühlboxen.book Seite 114 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Leveransomfattning

Om kylboxen ska anslutas till 230 V-nätet, använd en av nedanstående lik- riktare: 5 Teknisk beskrivning CoolMatic kylboxar CB-36, CB-40, CB-110 och RHD-50 kan anslutas till lik- ström 12 V eller 24 V, och kan alltså användas t.ex. för camping och på bå- tar. Dessutom kan de, via en likriktare EPS-100W och MPS-35, anlutas till ett 230 V-nät. Kylboxen kyler och håller varorna kalla. I CoolMatic CB-36 och CB-40 kan varorna djupfrysas. Materialen i kylboxen är ämnade för livsmedel och ofarliga. Kylkretsen är un- derhållsfri. Temperaturen ställs in steglöst med en termostat som sitter inne i kylboxen. Apparaten har ett skydd mot underspänning. Som skydd för batteriet stängs kylboxen av automatiskt om spänningen inte längre räcker till. Den sätts igång igen så fort spänningen räcker till. Kylboxen tål konstant krängning på 30° (för användning på båtar). CoolMatic CB-36, CB-40 och CB-110 har ett borttagbart aggregat som kan monteras separat. Mängd Beteckning 1 kylbox 1 bruksanvisning Beteckning Artikel-nr Likriktare (230 V : 24 V) EPS-100W Likriktare (110–240 V : 24 V) MPS-35 _CB_RHD_Kühlboxen.book Seite 115 Mittwoch, 26. Oktober 2011 1:21 13SV Montera och ansluta kylboxen CB-36, CB-40, CB-110, RHD-50

6 Montera och ansluta kylboxen

6.1 Montera kylboxen

Kylboxen är avsedd för en omgivningstemperatur mellan –10 °C och +32 °C. Luftfuktigheten får inte överstiga 90 % under längre tid. Ställ upp kylboxen i ett torrt, skyddat utrymme (monteringsmått: bild 1 till bild 4, sida 4). Montera inte kylboxen bredvid värmekällor som värmeag- gregat/-element, gasugnar, varmvattenrör etc. Kylboxen måste ställas upp på så sätt att den uppvärmda luften kan avledas ordentligt från kylaggregatet. Sörj för tillräcklig ventilation. På CoolMatic CB-36, CB-40, CB-110 och RHD-50 kan kylaggregatet tas bort och monteras med ett avstånd på upp till 1,5 m (CB-36, CB-40, RHD-50) upp till 2,5 m (CB-110) från kylboxen (om utrymmet inte räcker till).

6.2 Anpassa dekoren (bara CB-36, CB-40, CB-110)

Boxarnas lock kan förses med dekor som passar till omgivningen.

6.3 Ansluta kylboxen

Anslutning till ett batteri Kylboxen kan anslutas till 12 V eller 24 V likspänning.

Observera! För att undvika spänningsförluster och effektförluster ska kabeln vara så kort som möjligt och utan avbrott. Undvik därför extra brytare, kontakter och förgreningsdosor. ➤ Bestäm kabelarean passande till kabellängden, se bild 5, sida 4. Teckenförklaring till bild 5, sida 4 Koordinataxel Betydelse Enhet l Kabellängd m ∅ Kabelarea mm² _CB_RHD_Kühlboxen.book Seite 116 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Montera och ansluta kylboxen

Observera! Beakta polariteten. ➤ Anslut den röda kabeln till pluspolen. ➤ Anslut den svarta kabeln till jorden. ➤ Kontrollera att driftspänningen och batterispänningen stämmer överens innan kylboxen tas i drift (se typskylten). ➤ Anslut kylboxen – om möjligt direkt till batteripolerna eller – till en anslutning som säkras med minst 15 A (vid 12 V) resp. 7,5 A (vid 24 V).

Observera! Koppla bort kylboxen och andra elförbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada elektroniken. Kylboxen har ett elektroniskt skydd mot omvänd polaritet, som skyddar box- en mot kortslutning och omvänd polaritet vid batterianslutning. Som skydd för batteriet stängs kylboxen av automatiskt om spänningen inte längre räcker till (se nedanstående tabell). 12 V 24 V Frånkopplingsspänning 10,4 V 22,8 V Återinkopplingsspänning 11,7 V 24,2 V _CB_RHD_Kühlboxen.book Seite 117 Mittwoch, 26. Oktober 2011 1:21 13SV Användning CB-36, CB-40, CB-110, RHD-50

Anslutning till 230 V

Livsfara! Tag inte i brytare eller kontakter med våta händer eller om du står på fuktigt underlag.

Observera! Om kylboxen används på en båt och ansluts till 230 V-nätet på land måste en jordfelsbrytare installeras mellan 230 V-nätet och kylboxen. Kontakta en behörig elektriker. ➤ Vid koppling av kylskåpet till 230-V- eller 110–240-V-nät, använd likriktaren EPS-100W (230 V) eller MPS-35 (110 – 240-V). 7 Användning

Anvisning Innan kylboxen tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 122).

7.1 Tips för energibesparing

Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus. Låt varm mat svalna innan den läggs in i kylboxen. Öppna inte kylboxen oftare än nödvändigt. Öppna inte locket eller dörren längre än nödvändigt. Frosta av kylboxen så snart det bildas is i den. Undvik en onödigt låg temperatur i kylboxen. Tag regelbundet bort damm och smuts från kondensorn. Rengör lockets tätning regelbundet. _CB_RHD_Kühlboxen.book Seite 118 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Användning

7.2 Använda kylboxen

I kylboxen kan färska matvaror förvaras (konserveras). I CoolMatic CB-36 och CB-40 kan dessutom djupfrysta livsmedel förvaras och färska varor djyp- frysas.

Observera! Se till att vätskor eller matvaror i glasbehållare inte kyls ned för mycket. Vätskor expanderar under frysning. Glasbehållarna kan då gå sönder. ➤ Slå på kylboxen genom att vrida reglaget åt höger.

Anvisning När kylboxen har slagits på tar det ung 60 sekunder tills kompres- sorn startar.

Observera! Se till att det endast finns föremål resp. varor i kylboxen som får ky- las till den inställda temperaturen. Lås RHD-50 Öppna kylapparaten: dra i ”fliken” (bild 6 1, sida 4) och öppna dörren. Tryck mot dörren tills låset hakar fast för att låsa kylapparaten. CB-36/CB-40/CB-110 Locket sitter på och låses inte. _CB_RHD_Kühlboxen.book Seite 119 Mittwoch, 26. Oktober 2011 1:21 13SV Användning CB-36, CB-40, CB-110, RHD-50

Ställa in temperaturen Temperaturen ställs in steglöst med reglaget. Den inbyggda termostaten reg- lerar temperaturen enligt följande: min. (vänster stopp) = varmaste temperatur max. (höger stopp) = kallaste temperatur

Anvisning Kyleffekten kan påverkas av omgivningstemperaturen, mängden livsmedel, – hur ofta locket/dörren öppnas. Förvara livsmedel I kylen kan livsmedel förvaras (konserveras). För det mesta anges hållbar- hetstiden på förpackningarna.

Observera! Ställ inte in varm mat i kylen. Ställ inte glasbehållare med vätska i frysfacket.

Anvisning Förvara alltid livsmedel som lätt tar åt sig lukter och smak, samt vätskor och produkter med hög alkoholhalt i täta behållare. Kylen är indelad i olika ”zoner” som har olika temperatur: De kallaste zonerna är direkt över skåpets botten. Beakta ”bäst före”-datum och temperaturuppgifter på förpackningarna. ➤ Beakta följande anvisningar vid förvaring: Frys aldrig halvtinade eller upptinade varor igen; använd dem så snart som möjligt. Slå in varorna i aluminium- eller plastfolie och lägg dem i passande behål- lare med lock. Därigenom bevaras aromen och konsistensen bättre; va- rorna håller sig längre. _CB_RHD_Kühlboxen.book Seite 120 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Användning

Avfrosta kylboxen (bara CB-36, CB-40) Luftfuktigheten kan avsätta sig som frost på förångaren och i kylboxen, om så sker minskar kylförmågan. Frosta då av kylboxen så snart som möjligt.

Observera! Avlägsna aldrig isbeläggningar eller fastfrysna föremål med hårda eller vassa/spetsiga verktyg. Avfrosta: ➤ Tag ut varorna. ➤ Lagra dem vid behov i ett annat kylskåp, så att de förblir kalla. ➤ Ställ reglaget på ”0”. ➤ Låt locket vara öppet. ➤ Torka upp vattnet. Stänga av och ta kylboxen ur bruk Om kylboxen ska stå oanvänt under en längre tid: ➤ Ställ reglaget på ”0”. ➤ Lossa anslutningskabelns anslutningar från batteriet eller dra ut likström- kabelns kontakt från likriktaren. ➤ Rengör kylboxen (se kapitel ”Rengöring och skötsel” på sidan 122). ➤ Låt locket/dörren vara lite öppen så att det inte börjar lukta illa i kylboxen. _CB_RHD_Kühlboxen.book Seite 121 Mittwoch, 26. Oktober 2011 1:21 13SV Rengöring och skötsel CB-36, CB-40, CB-110, RHD-50

8 Rengöring och skötsel

Observera! Använd inga skarpa rengöringsmedel eller hårda föremål vid ren- göring, det kan skada apparaten.

Observera! Avlägsna aldrig isbeläggningar eller fastfrysna föremål med borste, skrapa eller andra hårda eller vassa/spetsiga verktyg. ➤ Rengör kylboxen regelbundet/vid behov med en fuktig trasa. ➤ Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas. ➤ Torka av kylboxen med en trasa efter rengöringen. 9 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta till- verkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: en kopia på fakturan med inköpsdatum, en reklamationsbeskrivning/felbeskrivning. 10 Avfallshantering

Observera! Se till att kylskåpet inte hettas upp vid återvinningen då skumplast- isoleringen har blåsts upp med brännbara gaser. ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. _CB_RHD_Kühlboxen.book Seite 122 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Åtgärder vid störningar

11 Åtgärder vid störningar Kompressorn går inte Temperaturen är för låg när reglaget står på ”1” Störning Möjlig orsak Lösning

= 0 V Avbrott, anslutningskabeln batteri –elektronikAnordna anslutningenHuvudbrytare defekt(i förekommande fall)Byt huvudbrytareExtra säkring utlöst (om sådan finns) Byt ut säkringen

≤ U Batterispänningen är för låg Ladda batterietStartförsök med

≤ U Lös kabelanslutningDålig kontakt (korrosion)Anordna anslutningenBatterikapaciteten är för dålig Byt batteri För liten kabelarea Byt kabel (bild 5, sida 4) Startförsök med

≥ U Omgivningstemperaturen är för hög –Otillräcklig luftning/ventilation Flytta kylskåpetKondensorn nedsmutsad Rengör kondensornFläkt defekt (om sådan finns) Byt fläkt

Spänning mellan elektronikens plus och minus

Frånkopplingsspänning elektronik Störning Möjlig orsak LösningKompressorn är ständigt igångTermostatgivaren ingen kontakt med förångarenSätt fast givarenTermostaten defekt Byt ut termostatenKortslutning i termostatledningenKompressorn är igång för längeStora mängder i frysfacket (bara CB-36, CB-40, CB-110) _CB_RHD_Kühlboxen.book Seite 123 Mittwoch, 26. Oktober 2011 1:21 13SV Åtgärder vid störningar CB-36, CB-40, CB-110, RHD-50

Kylförmågan försämrad, innertemperaturen stiger Ovanliga ljud Störning Möjlig orsak Lösning Kompressorn är igång för länge/oavbrutet Förångaren nedisad Frosta av förångaren Omgivningstemperaturen är för hög – Otillräcklig luftning/ventilation Flytta kylboxen Kondensorn nedsmutsad Rengör kondensorn Fläkt defekt (om sådan finns) Byt fläkt Kompressorn går sällan igång Batterikapaciteten är uttömd Ladda batteriet Störning Möjlig orsak Lösning Högt brummande En konstruktionsdel på kylkretsloppet kan inte svänga fritt (stöter mot väggen) Böj ut delen försiktigt Främmande föremål mellan kylmaskinen och väggen Tag bort föremålet Oljud från fläkten (om sådan finns) – _CB_RHD_Kühlboxen.book Seite 124 Mittwoch, 26. Oktober 2011 1:21 13SV CB-36, CB-40, CB-110, RHD-50 Tekniska data

12 Tekniska data Gäller för alla CoolMatic kylboxar CB-36, CB-40, CB-110 och RHD-50: Anslutningsspänning 12 V DC eller 24 V DC Luftfuktighet: upp till 90 % Konstant krängning: maximalt 30° Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålles. Provning/certifikat Kylkretsen innehåller R134a. Uppfyller ErP/EuP-direktivet. CB-36 CB-40 Volym: 36 l 40 lEffektbehov: 45 W 45 WKyltemperaturområde: +10 °C till –12 °CMått (HxBxD) i mm(med kompressor): bild 1, sida 3 bild 2, sida 3 Vikt: 17 kg 19 kg CB-110 RHD-50 Volym: 110 l 50 lEffektbehov: 60 W 45 WKyltemperaturområde: +10 °C till 0 °C +10 °C till +2 °CMått (HxBxD) i mm(med kompressor): bild 3, sida 3 bild 4, sida 4 Vikt: 28 kg 20 kg_CB_RHD_Kühlboxen.book Seite 125 Mittwoch, 26. Oktober 2011 1:21 13NO
