KÄYTTÖOHJE CoolMatic CB 40 WAECO

FI 141 Kiinteä kompressorikylmälaatikko

Käyttöohje

D

Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuoteku-vastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com

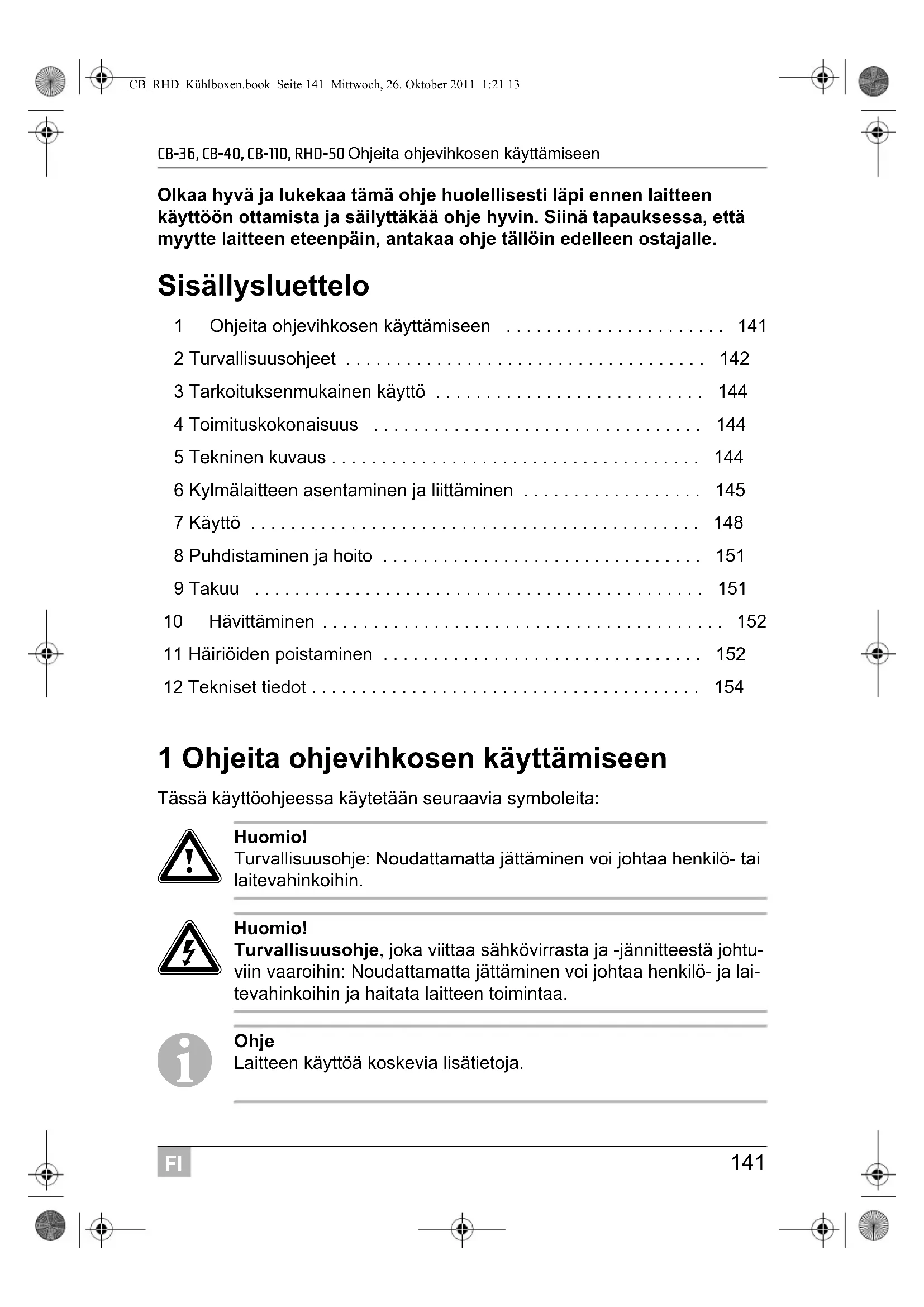

CB-36, CB-40, CB-110, RHD-50 Ohjeita ohjevihkosen käyttämiseen

Olkaa hyvä ja lukekaa tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilyttäkää ohje hyvin. Siinä tapauksessa, että myytte laitteen eteenpäin, antakaa ohje tällöin edelleen ostajalle.

Sisällysluettelo

1 Ohjeita ohjevihkosen käyttämiseen 141

2 Turvallisuusohjeet 142

3 Tarkoituksenmukainen käyttö 144

4 Toimituskokonaisuus 144

5 Tekninen kuvaus 144

6 Kylmälaitteen asentaminen ja liittäminen 145

7 Käyttö 148

8 Puhdistaminen ja hoito 151

9 Takuu 151

10 Hävittäminen 152

11 Häiriöiden poistaminen 152

12 Tekniset tiedot 154

1 Ohjeita ohjevihkosen käyttämiseen

Tässä käyttöohjeessa käytetään seuraavia symboleita:

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa henkilö- tai laitevahinkoihin.

Huomio!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- ja laitevahinkoihin ja haitata laitteen toimintaa.

Ohje

Laitteen käyttöä koskevia lisätietoja.

FI

141

Turvallisuusohjeet CB-36, CB-40, CB-110, RHD-50

Menettely: Tämä symboli ilmaisee, että Teidän tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

kuva 2 1, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 1 kuvassa 2 sivulla 3".

Olkaa hyvä ja noudattakaa myös seuraavia turvallisuusohjeita.

2 Turvallisuusohjeet

Huomio!

Dometic WAECO International ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
• laitteeseen ilman Dometic WAECO Internationalin nimenomais-ta lupaa tehdyt muutokset,
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

2.1 Yleinen turvallisuus

• Antakaa kosteisiin tiloihin tehtävät asennuksen ainoastaan ammattimiehen tehtäviksi.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja. Kääntykää WAECO-asiakaspalvelun puoleen, jos laite tarvitsee korjausta.
• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
• Älkää missään tapauksessa avatko jäähdytyskiertoa.
• Asettakaa laite kuivaan ja roiskevedeltä suojattuun paikkaan.
• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.
• Jos liitätte kylmälaitteenne akkuun, muistakaa, että akku sisäl-tää happoa!
• Huolehtikaa siitä, että kompressorin tuuletus on riittävä.

CB-36, CB-40, CB-110, RHD-50 Turvallisuusohjeet

• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen!
• Henkilöiden, jotka eivät voi käyttää kylmälaukkua turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.
  ● Sähkölaitteet eivät ole lasten leluja!

Säilyttäkää ja käyttäkää laitetta lasten ulottumattomissa.

- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

• Tarkastakaa ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (kts. tyyppikilpi).
• Hengenvaara!

Käyttö veneissä: Huolehtikaa verkkokäytössä ehdottomasti siitä, että virransyöttönne on suojattu FI-kytkimellä.

- Jos liitäntäjohto on vioittunut, tulee se vaihtaa samantyypiseen ja saman spesifikaation omaavaan johtoon.

2.2 Laitteen käyttöturvallisuus

• Kylmälaitteen sisään ei saa laittaa mitään sähkölaitteita.
• Sulattakaa laite ajoissa energian säästämiseksi.
• Jos liitätte laitteen akkuun, varmistakaa, että että elintarvikkeet eivät joudu kosketuksiin akkuhapon kanssa.
• Suojatkaa laite sateelta ja kosteudelta.

- Irrottakaa laite ja muut sähköä kuluttavat laitteet akusta ennen kuin lataatte akkua pikalaturilla.

Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa.

• Ohje:

Irrottakaa laite, jos ette tarvitse sitä pitkään aikaan.

- Hengenvaara!

Älkää koskettako avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.

FI

Tarkoituksenmukainen käyttö CB-36, CB-40, CB-110, RHD-50

3 Tarkoituksenmukainen käyttö

Kylmälaite sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen (vain CB-36 ja CB-40). Laite sopii myös venekäyttöön.

Huomio!

Jos haluatte jäähdyttää lääkkeitä, tarkistakaa, vastaako laitteen jäähdytysteho kulloisenkin lääkkeen vaatimuksia.

4 Toimituskokonaisuus

Määrä Nimitys

1 Kylmälaite

1 Käyttöohje

4.1 Lisävarusteet

Jos haluatte käyttää kylmälaitetta 230 V -vaihtovirtaverkon avulla, käyttäkää seuraavaa tasasuuntaajaa:

Nimitys Tuote-nr.

Tasasuuntaaja (230 V : 24 V) EPS-100W

Tasasuuntaaja (110–240 V : 24 V) MPS-35

5 Tekninen kuvaus

CoolMatic-kylmälaitteet CB-36, CB-40, CB-110 ja RHD-50 sopivat käytettäväksi 12 V tai 24 V -tasajännitteellä, joten niitä voidaan käyttää esim. telttailumatkoilla tai venematkoilla. Lisäksi ne voidaan liittää tasasuuntaajilla EPS-100W ja MPS-35 sähköverkoon (230 V).

Kylälaite pystyy jäähdyttämään tuotteita ja pitämään ne kylminä. CoolMatic CB-36 ja CB-40 -malleilla tuotteita voidaan pakastaa.

Kaikki jäähdytyslaitteessa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyspiiriä ei tarvitse huoltaa.

Lämpötila voidaan säätää portaattomasti laitteen sisätilassa olevan lämpötilasäätimen avulla.

CB-36, CB-40, CB-110, RHD-50 Kylmälaitteen asentaminen ja liittäminen

Laitteessa on ylijännitesuoja. Akun suojaamiseksi kylmälaite kytkeytyy automaattisesti pois päältä, jos jännite ei riitä. Se kytkeytyy jälleen päälle, kun jännite on riittävän suuri.

Venekäytössä kylmälaite voi olla jatkuvasti kallistettuna 30°.

CoolMatic CB-36:ssä ja CB-40:ssä ja CB-110:ssä on irrotettava ja erikseen asennettavissa oleva aggregaatti.

6 Kylmälaitteen asentaminen ja liittäminen

6.1 Kylmälaitteen asentaminen

Laite on tarkoitettu -10^ - +32^ ympäristölämpötiloihin. Ilman kosteus ei saa olla jatkuvan käytön aikana yli 90% .

Asentakaa kylmälaite kuivaan, suojattuun paikkaan. (Asennusmitat: kuva 1 – kuva 4, sivulla 4). Välttäkää asentamista lämpölähteiden kuten lämmitinten, kaasu-uunien, lämminvesiputkien jne. lähelle.

Kylmälaitteen täytyy olla asennettuna niin, että lämminnyt ilma pääsee pois- tumaan hyvin jäähdytysaggregaatista. Huolehtikaa siksi riittävästä tuuletuk- sesta.

CoolMatic CB-36:ssa ja CB-40:ssa ja RHD-50:ssa ja CB-110:ssä jäähdytys-aggregaatti on irrotettavissa ja se voidaan asentaa tilaongelmien ilmetessä jopa

päähän kylmälaatikosta.

6.2 Koristelun sovittaminen (vain CB-36, CB-40, CB-110)

Laitteiden kannet voidaan kattaa sisutustanne vastaavalla koristepaneelilla.

FI

Kylmälaitteen asentaminen ja liittäminen CB-36, CB-40, CB-110, RHD-50

6.3 Kylmälaitteen liittäminen

Liittäminen akkuun

Kylmälaitetta voidaan käyttää 12 V tai 24 V -tasajännitteellä.

Huomio!

Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja.

Välttäkää siksi lisäkytkimiä, -pistokkeita tai jakorasioita.

Määrittäkää johdon tarvittava läpimitta sen pituutta vastaavasti: kuva 5, sivulla 4.

Selitys kuva 5, sivulla 4

Koordinaattiakseli Merkitys Yksikkö
I Johdon pituus m
∅Johdon poikkileikkaus mm ^2

Huomio!

Huomatkaa oikea napaisuus.

▶Liitä punainen johto plusnapaan.
▶Liitä musta johto maahan.
Tarkastakaa ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (kts. tyyppikilpi).
▶Liittäkää kylmälaitteenne

- mahdollisimman suoraan akun napoihin tai

- pistoliitäntään, joka on suojattu vähintään 15 A (12 V) tai 7,5 A (24 V) -sulakkeella.

Huomio!

Irrottakaa laite ja muut sähköä kuluttavat laitteet akusta ennen kuin lataatte akkua pikalaturilla.

Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa.

CB-36, CB-40, CB-110, RHD-50 Kylmälaitteen asentaminen ja liittäminen

Elektroninen napaisuussuojaus suojaa kylmälaitetta väärältä napaisuudelta liitettäessä akkua sekä oikosululta. Akun suojaamiseksi kylmälaite kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (kts. seuraava taulukko).

	12 V 24 V
Poiskytkentäjännite	10,4 V 22,8 V
Jälleenkytkeytymisjännite	11,7 V 24,2 V

Liittäminen 230 V -verkkoon

Hengenvaara!

Älkää käsitelkö pistokkeita ja kytkimiä märin käsin tai kun seisotte märässä paikassa.

Huomio!

Jos käytätte kylmälaitettanne veneessä maista vedetyn 230 V -verkon avulla, 230 V -verkon ja kylmälaitteen väliin täytyy kytkeä joka tapauksessa FI-suojakytkin.

Pyytäkää neuvoja ammattimieheltä.

Käyttääksesi kylmälaitetta 230-V- tai 110–240-V-verkossa, käytä ta-sasuuntaajaa EPS-100W (230 V) tai MPS-35 (110 – 240-V).

FI

Käyttö CB-36, CB-40, CB-110, RHD-50

7 Käyttö

Ohje

Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös kappale "Puhdistaminen ja hoito" sivulla 151).

7.1 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringon-paisteelta.
• Antakaa lämminten ruokien jäähtyä ennen niiden laittamista laitteeseen.
• Älkää avatko kylmälaitetta tarpeettoman usein.
• Älkää pitäkö ovea tai kantta auki tarpeettoman kauan.
• Sulattakaa kylmälaite heti, kun siihen on muodostunut jääkerros.
• Välttäkää tarpeettoman matalaa sisälämpötilaa.
• Puhdistakaa kondensaattori säännöllisin väliajoin pölystä ja liasta.
• Puhdista kannen tiiviste säännöllisesti.

7.2 Kylmälaitteen käyttäminen

Kylmälaite mahdollistaa tuoreiden elintarvikkeiden säilömisen. CoolMatic CB-36:ssa ja CB-40:ssa voitte lisäksi säilöä pakasteita ja pakastaa tuoreita elintarvikkeita.

Huomio!

Huolehtikaa siitä, että ette jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

Kytkekää kylmälaite päälle kiertämällä säädintä oikealle.

Ohje

Päälle kytkemisen jälkeen kylmälaite tarvitsee noin 60 s aikaa ennen kuin kompressori käynnistyy.

Huomio!

Huolehtikaa siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

FI

CB-36, CB-40, CB-110, RHD-50 Käyttö

Suljin

RHD-50

Avaa kylmälaite vetämällä salvasta (kuva 6 1, sivulla 4) ja avaamalla ovi.

Salpaa kylmälaite painamalla ovea kiinni, kunnes salpaus loksahtaa.

CB-36/CB-40/CB-110

Kansi on paikallaan eikä sitä salvata.

Lämpötilan säätäminen

Voitte säätää lämpötilaa säätimen avulla portaattomasti. Yhdysrakenteinen lämpötilasäädin säätelee lämpötilaa seuraavasti:

• min. (vasen rajoitin) = lämpimin asetus
  ● maks. (oikea rajoitin) = kylmin asetus

Ohje

Jäähdytystehoon voi vaikuttaa

• ympäristön lämpötila,
• säilöttävien elintarvikkeiden määrä, – kannen oven/kannen avaamistiheys.

Elintarvikkeiden säilöminen

Voitte säilöä elintarvikkeita kylmälokerossa. Elintarvikkeiden säilyvyysaika ilmoitetaan tavallisesti pakkauksessa.

Huomio!

Älkää säilökö lämpimiä elintarvikkeita kylmälokerossa. Älkää asettako nesteitä sisältäviä lasiastioita pakastelokeroon.

Ohje

Säilökää elintarvikkeet, joihin hajut ja maut tarttuvat herkästi, sekä nesteet ja runsaasti alkoholia sisältävät tuotteet tiiviissä astioissa.

Kylmälokero jakautuu eri vyöhykkeisiin, joissa vallitsevat lämpötilat ovat erilaisia:

• Kylmemmät vyöhykkeet ovat välittömästi pohjan yläpuolella.
• Huomatkaa elintarvikkeidenne pakkauksissa olevat lämpötila- ja säilyvystiedot.

FI

149

Käyttö CB-36, CB-40, CB-110, RHD-50

▶Huomatkaa seuraavat säilömistä koskevat ohjeet:

• Älkää pakastako parhaillaan sulamassa olevia tai sulaneita tuotteita missään tapauksessa uudelleen, vaan käyttäkää ne mahdollisimman pian.
• Käärikää elintarvikkeet alumiini- tai polyetyleenifolioon ja sulkekaa ne vastaaviin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät paremmin.

Kylmälaitteen sulattaminen (vain CB-36, CB-40)

Ilmankosteus voi muodostaa haihduttimeen tai kylmälaitteen sisälle huurretta, joka heikentää jäähdytystehoa. Sulattakaa laite ajoissa.

Huomio!

Älkää koskaan käyttäkö kovia tai teräviä esineitä jääkerrostumisen poistamiseen tai kiinni jäätyneiden esineiden irrottamiseen.

Menetelkää seuraavalla tavalla sulattaaksenne kylmälaitteen:

▶Ottakaa kylmätavarat pois.
▶ Laittakaa ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä.
▶Asettakaa säädin asentoon "0".
Jättäkää kansi auki.
▶Pyyhkikää sulamisvesi pois.

Kylmälaitteen sammuttaminen ja käytöstä poistaminen

Jos haluatte poistaa kylmälaitteen käytöstä pidemmäksi ajaksi, menetelkää seuraavalla tavalla:

▶Kääntäkää säädin pykälään "0".
▶ Irrottakaa liitäntäjohto akusta tai vetäkää tasavirtajohtimen pistoke pois tasasuuntaajasta.
Puhdistakaa kylmälaite (kts. kappale "Puhdistaminen ja hoito" sivulla 151).
Jättäkää kansi tai ovi hieman raolleen hajujen muodostumisen estämiseksi

CB-36, CB-40, CB-110, RHD-50 Puhdistaminen ja hoito

8 Puhdistaminen ja hoito

Huomio!

Älkää käyttäkö puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa tätä kylmälaitetta.

Huomio!

Älkää koskaan käyttäkö harjoja, raaputtimia tai teräviä esineitä jääkerrostumien poistamiseen tai kiinni jäätyneiden esineiden irrottamiseen.

Puhdistakaa kylmälaite kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaantunut.
▶ Huolehtikaa siitä, että vesipisaroita ei putoa tiivisteisiin Se voi vaurioittaa elektroniikkaa.
Pyyhkikää kylmälaite puhdistamisen jälkeen liinalla kuivaksi.

9 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

FI

Hävittäminen CB-36, CB-40, CB-110, RHD-50

10 Hävittäminen

Huomio!

Huomaa hävittämisen yhteydessä, ettei laite ylikuumene, koska eristysvaahdossa on käytetty palavaa kaasua.

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11 Häiriöiden poistaminen

Kompressori ei käy

Häiriö Mahdollinen syy	Ratkaisu
U_KL = 0 V Katko liitäntäjoh	htimessa akku – elektroniikka	Luokaa yhteys
	Pääkytkin rikki (jos sellainen on) Vaihtakaa pääkytkin
	Lisäjohtosulake palanut (jos sellainen on)	Vaihtakaa johtosulake
U_KL ≤ U_EIN	Akkujännite liian matala Ladatkaa akku
Käynnistysyritys U_KL ≤ U_AUS	Löysä johtoliitosHuono kontakti (korroosio)	Luokaa yhteys
	Akkukapasiteetti liian vähäinen Vaihtakaa akku
	Johdon läpimitta liian pieni	Vaihtakaa johto (kuva 5, sivulla 4)
Käynnistysyritys U_KL ≥ U_EIN	Ympäristön lämpötila liian korkea	-
	Ilman syöttö ja poisto ei ole riittävä	Sijoittakaa kylmälaite toiseen paikkaan
	Kondensaattori likaantunut	Puhdistakaa kondensaattori
	Tuuletin rikki (jos sellainen on)	Vaihtakaa tuuletin

U_KL Jännite elektroniikan plus- ja miinusnavan välillä

U_EIN Elektroniikan päällekytkentäjännite

U_AUS Elektroniikan poiskytkentäjännite

CB-36, CB-40, CB-110, RHD-50 Häiriöiden poistaminen

Sisälämpötila liian kylmä säädinpykälässä "1"

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käy jatkuvasti	Termostaattianturilla ei ole kontaktia haihduttimeen	Kiinnittäkää anturi
	Termostaatti rikki Vaihtakaa termostaatti
	Oikosulku termostaattijohtimessa
Kompressori käy pitkään	Laitteessa on pakastettu suuria määriä (vain CB-36, CB-40, CB-110)	-

Jäähdytysteho heikkenee, sisälämpötila nousee

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käypitkään/jatkuvasti	Haihduitin jäätynyt Sulattakaa haihdutin
	Ympäristön lämpötila liian korkea –
	Ilman syöttö ja poisto ei ole riittävä Sijoittakaa kylmälaite toiseen paikkaan
	Kondensaattori likaantunut Puhdistakaa	kondensaattori
	Tuuletin rikki (jos sellainen on) Vaihtakaa tuuletin
Kompressori käy harvoin	Akkukapasiteetti käytetty loppuun Ladatkaa akku

Epätavallisia ääniä

Häiriö Mahdollinen syy	Ratkaisu
Kovaa jyrinää	Jokin jäähdytyskierron osa ei pääse heilumaan vapaasti (ottaa kiinni seinään)	Vääntäkää osaa varovasti
	Vieras esine kylmäkoneen ja seinän välissä	Ottakaa vieras esine pois
	Tuuletinääniä (jos sellainen on)	-

FI

Tekniset tiedot CB-36, CB-40, CB-110, RHD-50

12 Tekniset tiedot

CoolMatic-kylmälaitteissa CB-36, CB-40, CB-110 ja RHD-50 on kaikissa seuraavat ominaisuudet:

● Liitäntäjännite 12 V DC tai 24 V DC
- Ilmankosteus: maks. 90 %
● Jatkuva kallistus: maks. 30°

	CB-36 CB-40
Tilavuus: 36 | 40 |
Tehonkulutus: 45 W 45 W
Jäähdytyslämpötila-alue: +10 °C	sta -12 °C:een
Mitat (LxKxS) mm(kompressorin kanssa):	kuva 1, sivulla 3	kuva 2, sivulla 3
Paino: 17 kg 19 kg

	CB-110	RHD-50
Tilavuus:	110 l	50 l
Tehonkulutus: 60 W 45 W
Jäähdytyslämpötila-alue:	+10 °C:sta 0 °C:een +10 °C – +2 °C
Mitat (LxKxS) mm(kompressorin kanssa):	kuva 3, sivulla 3	kuva 4, sivulla 4
Paino: 28 kg 20 kg

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.

Tarkastus/sertifikaatit

Jäähdytyskierto sisältää R134a:ta.

Vakuutus ErP-/EuP-direktiivin mukaan.
