MANUALE UTENTE ART 26 Easytrim Accu BOSCH

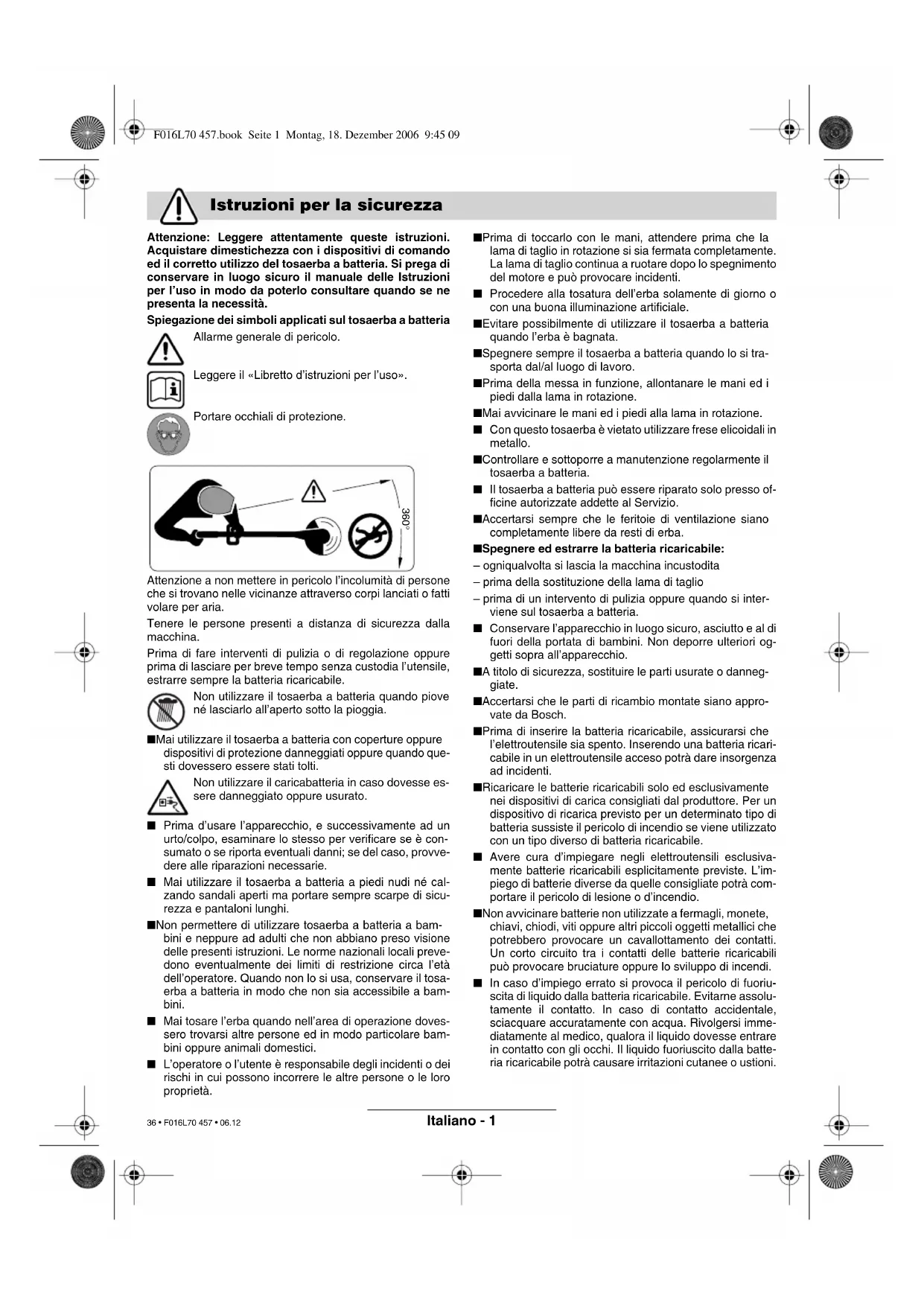

Istruzioni per la sicurezza

Attenzione: Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo del tosaerba a batteria. Si prega di conservare in luogo sicuro il manuale delle Istruzioni per l'uso in modo da poterlo consultare quando se ne presenta la necessità.

Spiegazione dei simboli applicati sul tosaerba a batteria

Allarme generale di pericolo.

Leggere il «Libretto d'istruzioni per l'uso».

Portare occhiali di protezione.

Attenzione a non mettere in pericolo l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Tenere le persone presenti a distanza di sicurezza dalla macchina.

Prima di fare interventi di pulizia o di regolazione oppure prima di lasciare per breve tempo senza custodia l'utensile, estrarre sempre la batteria ricaricabile.

Non utilizzare il tosaerba a batteria quando piove né lasciarlo all'aperto sotto la pioggia.

■Mai utilizzare il tosaerba a batteria con coperture oppure dispositivi di protezione danneggiati oppure quando questi dovessero essere stati tolti.

Non utilizzare il caricabatteria in caso dovesse es- sere danneggiato oppure usurato.

■ Prima d'usare l'apparecchio, e successivamente ad un urto/colpo, esaminare lo stesso per verificare se è consumato o se riporta eventuali danni; se del caso, provvedere alle riparazioni necessarie.
■ Mai utilizzare il tosaerba a batteria a piedi nudi né calzando sandali aperti ma portare sempre scarpe di sicurezza e pantaloni lunghi.
■Non permettere di utilizzare tosaerba a batteria a bambini e neppure ad adulti che non abbiano preso visione delle presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'operatore. Quando non lo si usa, conservare il tosaerba a batteria in modo che non sia accessibile a bambini.
■ Mai tosare l'erba quando nell'area di operazione dovessero trovarsi altre persone ed in modo particolare bambini oppure animali domestici.
L'operatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.

■Prima di toccarlo con le mani, attendere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti.
■ Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
■Evitare possibilmente di utilizzare il tosaerba a batteria quando l'erba è bagnata.
■Spegnere sempre il tosaerba a batteria quando lo si trasporta dal/al luogo di lavoro.
■Prima della messa in funzione, allontanare le mani ed i piedi dalla lama in rotazione.
■Mai avvicinare le mani ed i piedi alla lama in rotazione.
■ Con questo tosaerba è vietato utilizzare frese elicoidali in metallo.
■Controllare e sottoporre a manutenzione regolarmente il tosaerba a batteria.
Il tosaerba a batteria può essere riparato solo presso officine autorizzate addette al Servizio.
■Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba.
■Spegnere ed estrarre la batteria ricaricabile:

- ogniqualvolta si lascia la macchina incustodita

- prima della sostituzione della lama di taglio

- prima di un intervento di pulizia oppure quando si interviene sul tosaerba a batteria.

Conservare l'apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori oggetti sopra all'apparecchio.
■A titolo di sicurezza, sostituire le parti usurate o danneggiate.
■Accertarsi che le parti di ricambio montate siano approvate da Bosch.
■Prima di inserire la batteria ricaricabile, assicurarsi che l'elettroutensile sia spento. Inserendo una batteria ricaricabile in un elettroutensile acceso potrà dare insorgenza ad incidenti.
■Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Avere cura d'impiegare negli elettroutensili esclusivamente batterie ricaricabili esplicitamente previste. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
■Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

Dati tecnici

Tosaerba a batteria ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU			ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Codice di ordinazione 3 600 H78 H.. 3 600 H78 J..
Numero di giri a vuoto [g/min] 9 500 9 000
Diametro del taglio [cm] 23 26
Peso (senza accessori speciali) [kg] 1,9 2,0
Numero di serie Cfr. numero di serie 14 (targhetta di costruzione) applicata alla macchina.
Batteria ricaricabile NiMH NiMH
Codice di ordinazione 2 607 335 699 2 607 335 699
Tensione nominale [V] 14,4 14,4
Autonomia [Ah] 1,5 1,5
Tempo di ricarica (a batteria scarica) [min] 3 - 5* 3 - 5*
Stazione di ricarica AL 1404 AL 1404
Codice di ordinazione 2 607 225 .. 2 607 225 ..
Corrente di ricarica [A] 0,4 0,4
Campo ammesso di temperatura di ricarica [°C] 0 - 45 0 - 45

*Tempo di ricarica basato su una tensione in ingresso della stazione di ricarica pari a 230 V.

Uso conforme alle norme

L'utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba.

L'uso corretto si riferisce ad una temperatura ambientale tra 0 °C e 40 °C.

Introduzione

Il presente manuale fornisce le istruzioni necessarie per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. È importante leggere attentamente le presenti istruzioni.

Volume di fornitura

Estrarre il tosaerba a batteria con attenzione dall'imballaggio ed accertarsi che tutte le componenti che seguono facciano parte della fornitura:

• Tosaerba a filo
• Calotta di protezione
• Disco portalama
  – Lama di taglio
• Stazione di ricarica
• Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.

Elementi della macchina

1 Interruttore di avvio/arresto
2 Impugnatura
3 Maniglia di guida
4 Parte superiore dell'asta
5 Parte inferiore dell'asta
6 Testa del tosaerba a filo
7 Feritoie di ventilazione
8 Calotta di protezione
9 Batteria
10 Stazione di ricarica
11 Sede di ricarica della batteria
12 Spia LED
13 Spina di rete**
14 Numero di serie

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Attenzione: Prima di eseguire operazioni di regolazione o di pulizia, spegnere l'utensile e rimuovere la batteria ricaricabile.

Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi.

Attenzione – mai toccare la lama di taglio in rotazione.

Processo di ricarica

L'operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria 9 viene inserita nella sede di ricarica 11.

Il LED verde 12 non è un indicatore dello stato di ricarica! Quando il LED verde si accende sta ad indicare la presenza della corrente di carica.

Una volta terminata l'operazione di ricarica (ca. 3 h -5 h), estrarre la spina di rete della stazione di ricarica dalla presa ed estrarvi la batteria ricaricabile.

La batteria ricaricabile non dovrebbe essere ricaricata per una durata di oltre 5,5 h.

Un aumento della temperatura della batteria ricaricabile sta ad indicare che questa è completamente carica.

Indicazioni applicative

In presenza di cicli di carica continui ovvero che si susseguono l'un l'altro ripetute volte senza interruzioni sussiste la possibilità che di dispositivo di carica si riscaldi. Ciò non dovrà creare preoccupazioni e non sta ad indicare la presenza di un difetto tecnico dell'apparecchio.

Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.

Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite.

Montaggio

Riapplicare la batteria ricaricabile solo dopo aver assemblato completamente il tosaerba a batteria.

Accertarsi che il tosaerba a batteria venga assemblato secondo il seguente ordine:

A Montaggio dell'asta del tosaerba a filo

Infilare l'una nell'altra la parte superiore dell'asta 4 e la parte inferiore dell'asta 5 fino a quando si sente «clic».

Nota bene: Una volta infilate l'una nell'altra la parte superiore e quella inferiore dell'asta non sarà più possibile separarle.

Accertarsi che il cavo non sia incastrato e che non sia ritorto.

B Montaggio della calotta di protezione

Applicare la cuffia di protezione 8 sulla testa del to- saerba a filo 6.

① Agganciare la cuffia di protezione alla testa del to-saerba a filo e spingerla all'indietro.

② Premere la cuffia di protezione verso il basso fino a quando questa arriverà a fare presa (clic).

C Montaggio disco portalama/lama di taglio

Premere il disco portalama 15 sull'alberino di trasmissione (clic).

Applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo all'esterno fino a quando arriverà a fare presa.

Taglio e tosatura di bordi

Togliere pietre, pezzetti di legno ed ogni altro tipo di oggetti che possibilmente giacciono sulla superficie da tagliare.

Una volta spento il tosaerba a batteria, la lama di taglio di taglio continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente.

Non avviare nuovamente la macchina subito dopo averla disinserita.

Avviare ed arrestare la macchina

Premere l'interruttore 1 e tenerlo premuto. Per disin-serire la macchina, rilasciare l'interruttore 1.

D Taglio di erba

Operare con il tosaerba a batteria spostandolo verso sinistra e verso destra avendo cura di tenerlo sempre ad una distanza sufficiente dal corpo.

Il tosaerba a batteria può tagliare con efficacia l'erba fino ad un'altezza di 15 cm. In caso di erba più alta, tagliarla in diversi fasi.

Tagli intorno ad alberi e cespugli

Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un contatto con il filo da taglio.

Le piante possono morire se se ne danneggia la corteccia.

Autonomia della batteria ricaricabile

L'autonomia della batteria ricaricabile dipende dalle condizioni di lavoro:

Condizioni facili:

fino a 500 metri

Condizioni medie:

fino a 300 metri

Condizioni difficili:

fino a 50 metri

Manutenzione

Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.

Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati.

Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.

Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

D Manutenzione della lama

Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.

Per rimuovere la lama di taglio usurata 16, premere la lama di taglio verso l'interno fino a farla saltare fuori dal perno 17.

Utilizzando un coltello tagliente liberare il perno 17 da ogni resto di plastica/accumuli di sporcizia.

Per montare una nuova lama di taglio 16, applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo verso l'esterno fino a quando se ne percepisce l'incastro.

Nota bene: Utilizzare esclusivamente lame di ricambio Bosch. Questo sistema speciale è dotato di migliori caratteristiche di taglio e di una migliore tecnica di alimentazione. Altri tipi di lame da taglio portano ad una peggiore prestazione di lavoro.

Dopo la tosatura/conservare

Spegnere la macchina e rimuovere la batteria ricaricabile. Prima di conservare la macchina, accertarsi che la batteria ricaricabile sia stata rimossa.

Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completamente l'erba rimasta attaccata ed ogni tipo di particella, in modo particolare dalle aperture di ventilazione 7.

Poggiare la macchina lateralmente e pulire internamente la calotta di protezione 8. Utilizzando un pezzo di legno oppure un pezzo di materiale in plastica, togliervi l'erba compatta rimasta attaccata.

La batteria ricaricabile dovrebbe essere conservata ad una temperatura tra 0 e 45 °C.

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Attenzione: Prima di iniziare la ricerca di disturbi, spegnere la macchina ed estrarre la batteria ricaricabile.

Problema Possibili cause	Rimedi
La calotta di protezione non può essere tirata sopra il disco portalama	Montaggio errato Rimuovere il disco portalama e rimon-tare la calotta di protezione, vedere anche «Montaggio»
Il tosaerba a filo non fun-ziona	Scaricare la batteria Caricare la batteria, vedere anche Istruzioni per la ricarica
Il tosaerba a filo funziona con interruzioni	Cablaggio interno danneggiato Interruttore avvio/arresto difettoso	Contattare il Centro assistenza Clienti Contattare il Centro assistenza Clienti
Vibrazioni e rumore ec-cessivi	Macchina difettosa La lama di taglio è rotta	Contattare il Centro assistenza Clienti Sostituire la lama di taglio
La durata di taglio per ogni ricarica della batteria è troppo breve	La batteria ricaricabile non è stata utilizzata per maggiori periodi di tempo oppure solo per brevi durate Erba troppo alta La batteria ricaricabile è diventata inservibile	Ricaricare completamente la batteria, vedere anche Istruzioni per la ricarica Tagliare in diverse fasi Sostituire la batteria
La lama non si muove Scar	Caricare la batteria Macchina difettosa	Caricare la batteria, vedere anche Istruzioni per la ricarica Contattare il Centro assistenza Clienti
La macchina non taglia La	lama di taglio è rotta Batteria non ricaricata completamente L'erba si è avvolta nel disco portalama	Sostituire la lama di taglio Caricare la batteria, vedere anche Istruzioni per la ricarica Rimuovere l'erba
Operazione di ricarica non possibile per via di batteria difettosa	I contatti delle batterie sono sporchi La batteria è difettosa perché all'interno della batteria vi è un'interruzione della linea di collegamento (singoli elementi della batteria)	Pulire i contatti (ad es. mediante il ripe-tuto inserimento e disinserimento dell'accumulatore), se del caso sostituire la batteria ricaricabile Sostituire la batteria
L'indicatore LED 12 non si accende dopo l'inseri-mento della spina di col-legamento alla rete nella presa di alimentazione e dopo l'applicazione della batteria ricaricabile nella sede di ricarica 11	La spina della stazione di ricarica per batteria non è stata inserita (corretta-mente) Difetto della presa per la corrente, del cavo di alimentazione oppure della stazione di ricarica	Inserire la spina (completamente) nella presa per la corrente Controllare la tensione di rete e, se il caso, far controllare la stazione di ricarica da un autorizzato Centro per Assistenza Clienti per Elettroutensili Bosch

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re-

cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata-mente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

① +39 02 / 36 96 26 63

Fax +39 02 / 36 96 26 62

©Filo diretto con Bosch...... +39 02 / 36 96 23 14

www.Bosch.it

Svizzera

0 44 / 8 47 15 13

Fax 0 44 / 8 47 15 53

Dichiarazione di conformità

Valori misurati conformemente alla norma CE 2000/14 (1,60 m altezza, 1,0 m distanza) e EN 28 662.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 72 dB (A). Potenza della rumorosità 88 dB (A).

Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5 m/s².

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 94 dB (A). Procedimento di valutazione della conformità secondo appendice VI.

Ufficio di sorveglianza tecnica: SRL, Sudbury England

Stazioni di prova indicate n. d'identificazione: 1088

Leinfelden, 01.06.2006.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Con riserva di modifiche
