INSTRUKCJA OBSŁUGI ART 26 Easytrim Accu BOSCH

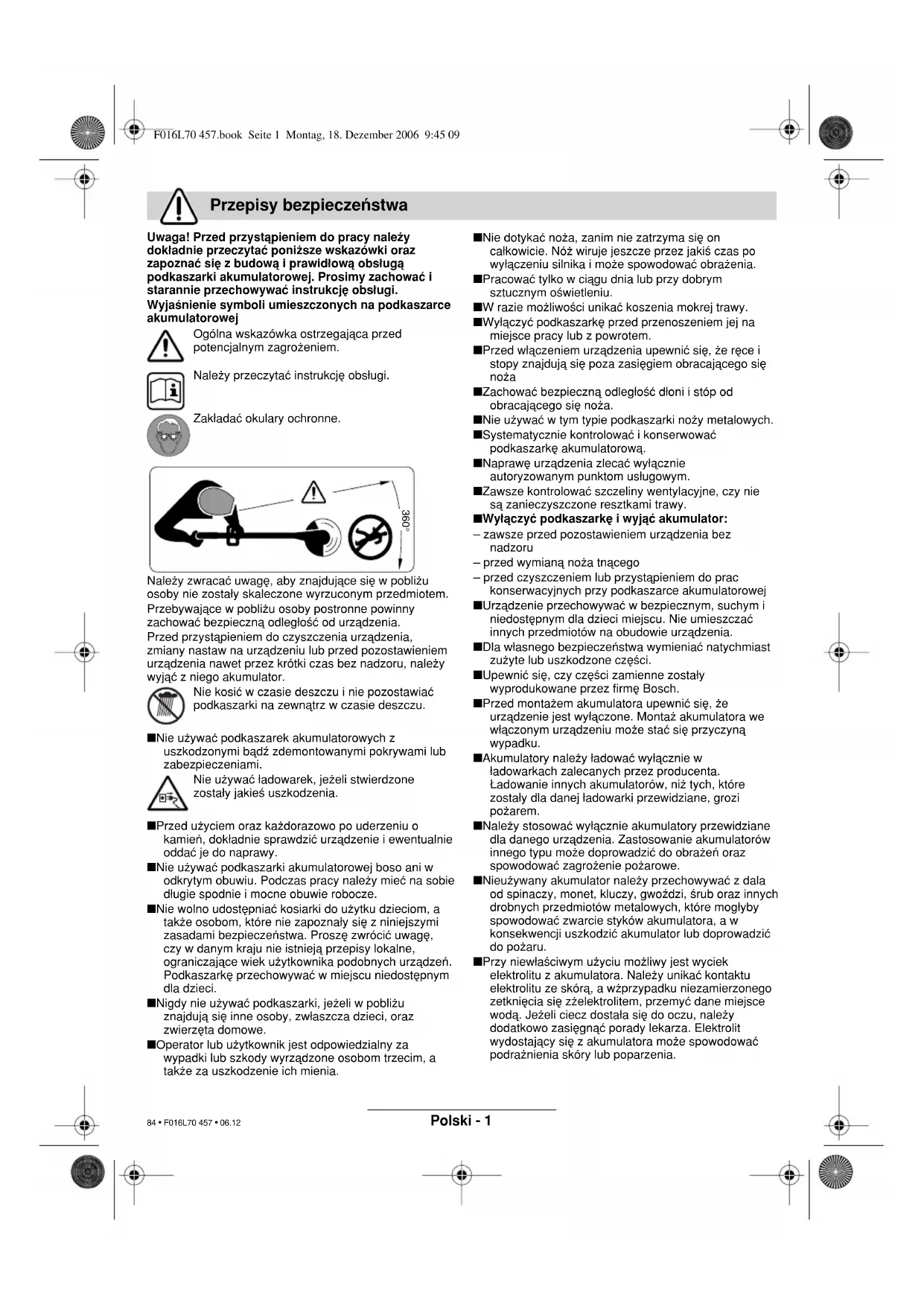

Przepisy bezpieczeństwa

Uwaga! Przed przystąpieniem do pracy należy dokładnie przeczytać poniższe wskazówki oraz zapoznać się z budową i prawidłową obsługą podkaszarki akumulatorowej. Prosimy zachować i starannie przechowywać instrukcję obsługi.

Wyjaśnienie symboli umieszczonych na podkaszarce akumulatorowej

Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem.

Należy przeczytać instrukcję obsługi.

Zakładać okulary ochronne.

360°

Należy zwracać uwagę, aby znajdujące się w pobliżu osoby nie zostały skaleczone wyrzuconym przedmiotem. Przebywające w pobliżu osoby postronne powinny zachować bezpieczną odległość od urządzenia. Przed przystąpieniem do czyszczenia urządzenia, zmiany nastaw na urządzeniu lub przed pozostawieniem urządzenia nawet przez krótki czas bez nadzoru, należy wyjąć z niego akumulator.

Nie kosić w czasie deszczu i nie pozostawiąć podkaszarki na zewnątrz w czasie deszczu.

■Nie używać podkaszarek akumulatorowych z uszkodzonymi bądź zdemontowanymi pokrywami lub zabezpieczeniami.

Nie używać ładowarek, jeżeli stwierdzone zostały jakieś uszkodzenia.

■Przed użyciem oraz każdorazowo po uderzeniu o kamień, dokładnie sprawdzić urządzenie i ewentualnie oddać je do naprawy.
■Nie używać podkaszarki akumulatorowej boso ani w odkrytym obuwiu. Podczas pracy należy mieć na sobie długie spodnie i mocne obuwie robocze.
■Nie wolno udostępniać kosiarki do użytku dzieciom, a także osobom, które nie zapoznały się z niniejszymi zasadami bezpieczeństwa. Proszę zwrócić uwagę, czy w danym kraju nie istnieją przepisy lokalne, ograniczające wiek użytkownika podobnych urządzeń. Podkaszarkę przechowywać w miejscu niedostępnym dla dzieci.
■Nigdy nie używać podkaszarki, jeżeli w pobliżu znajdują się inne osoby, zwłaszcza dzieci, oraz zwierzęta domowe.
■Operator lub użytkownik jest odpowiedzialny za wypadki lub szkody wyrządzone osobom trzecim, a także za uszkodzenie ich mienia.

■Nie dotykać noża, zanim nie zatrzyma się on całkowicie. Nóż wiruje jeszcze przez jakiś czas po wyłączeniu silnika i może spowodować obrażenia.
■Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu.
■W razie możliwości unikać koszenia mokrej trawy.
■Wyłączyć podkaszarkę przed przenoszeniem jej na miejsce pracy lub z powrotem.
■Przed włączeniem urządzenia upewnić się, że ręce i stopy znajdują się poza zasięgiem obracającego się noża
■Zachować bezpieczną odległość dłoni i stóp od obracającego się noża.
■Nie używać w tym typie podkaszarki noży metalowych.
■Systematycznie kontrolować i konserwować podkaszarkę akumulatorową.
■Naprawę urządzenia zlecać wyłącznie autoryzowanym punktom usługowym.
■Zawsze kontrolować szczeliny wentylacyjne, czy nie są zanieczyszczone resztkami trawy.
■Wyłączyć podkaszarkę i wyjąć akumulator:
– zawsze przed pozostawieniem urządzenia bez nadzoru
– przed wymianą noża tnącego
– przed czyszczeniem lub przystąpieniem do prac konserwacyjnych przy podkaszarce akumulatorowej
■Urządzenie przechowywać w bezpiecznym, suchym i niedostępnym dla dzieci miejscu. Nie umieszczac innych przedmiotów na obudowie urządzenia.
■Dla własnego bezpieczeństwa wymieniać natychmiast zużyte lub uszkodzone części.
■Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch.
■Przed montażem akumulatora upewnić się, że urządzenie jest wyłączone. Montaż akumulatora we włączonym urządzeniu może stać się przyczyną wypadku.
■Akumulatory należy ładować wyłącznie w ładowarkach zalecanych przez producenta. Ładowanie innych akumulatorów, niż tych, które zostały dla danej ładowarki przewidziane, grozi pożarem.
Należy stosować wyłącznie akumulatory przewidziane dla danego urządzenia. Zastosowanie akumulatorów innego typu może doprowadzić do obrażeń oraz spowodować zagrożenie pożarowe.
■Nieużywany akumulator należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora, a w konsekwencji uszkodzić akumulator lub doprowadzić do pożaru.
■Przy niewłaściwym użyciu możliwy jest wyciek elektrolitu z akumulatora. Należy unikać kontaktu elektrolitu ze skórą, a wźprzypadku niezamierzonego zetknięcia się zżelektrolitem, przemyć dane miejsce wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wydostający się z akumulatora może spowodować podrażnienia skóry lub poparzenia.

Dane techniczne

Podkaszarka akumulatorowa ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU			ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Numer katalogowy 3 600 H78 H.. 3 600 H78 J..
Prędkość obrotowa bez obciążenia [min -1] 9 500 9 000
Średnica cięcia [cm] 23 26
Ciężar (bez osprzętu dodatkowego) [kg] 1,9 2,0
Numer seryjny Zob. numer seryjny 14 (tabliczka znamionowa) na urządzeniu.
Akumulator	NiMH		NiMH
Numer katalogowy 2 607 335 699		2 607 335 699
Napięcie sieciowe [V]	14,4		14,4
Pojemność [Ah]	1,5		1,5
Czas ładowania (przy całkowitym rozładowaniu) [h]	3 – 5*		3 – 5*
Ładowarka	AL 1404		AL 1404
Numer katalogowy 2 607 225 ..		2 607 225 ..
Prąd ładowania [A] 0,4 0,4
Dopuszczalny zakres temperatury ładowania [°C]	0–45		0–45

*Czas ładowania bazuje na napięciu zasilania ładowarki, wynoszącym 230 V.

Użytkowanie zgodnie z przeznaczeniem

Urządzenie przeznaczone jest do ścinania trawy oraz chwastów, rosnących pod krzewami, przy krzewach i na krawędziach trawnika, których nie daje się skosić kosiarką.

Prawidłowa eksploatacja urządzenia powinna odbywać się w temperaturze otoczenia od 0 °C do 40 °C.

Wstep

Niniejsza instrukcja zawiera wskazówki dotyczące prawidłowego montażu oraz bezpiecznego użytkowania urządzenia. Należy dokładnie zapoznać się z jej treścią.

Wyposażenie standardowe

Urządzenie należy ostrożnie wyjąć z opakowania iżupewnić się, czy w opakowaniu znajdują się następujące elementy:

• Podkaszarka
  – Pokrywa ochronna

• Talerz tnący

• Noże tnące

• Ładowarka
• Instrukcja obsługi

W przypadku stwierdzenia braku lub uszkodzenia któregoś z elementów, należy skontaktować się ze sklepem, w którym dokonali Państwo zakupu.

Elementy urządzenia

1 Włącznik/wyłącznik
2 Uchwyt
3 Uchwyt prowadzący
4 Górna część drążka
5 Dolna część drążka
6 Głowica podkaszarki
7 Szczeliny wentylacyjne
8 Pokrywa ochronna
9 Akumulator

10 Ładowarka

11 Wnęka na akumulatory
12 Dioda LED
13 Wtyczka**
14 Numer seryjny

**W zależności od kraju sprzedaży

Opisany lub przedstawiony osprzęt nie należy w całości do wyposażenia standardowego elektronarzędzia.

Zasady bezpieczeństwa

Uwaga! Przed przystąpieniem do regulacji iżczyszczenia, urządzenie należy wyłączyć i wyjąć z niego akumulator.

Po wyłączeniu podkaszarki jej nóż tnący wiruje jeszcze przez kilka sekund.

Uwaga – nie dotykać obracającego się noża.

Ładowanie akumulatora

Proces ładowania rozpoczyna się zżchwilą włożenia wtyczki sieciowej do gniazda oraz umieszczenia akumulatora 9 weźwnęce ładowarki 11.

Zielona dioda LED 12 nie jest wskaźnikiem naładowania akumulatora! Zapalenie się diody LED oznacza przepływ prądu ładowania.

Po zakończeniu ładowania (po ok. 3–5 godzinach) należy wyjąć wtyczkę ładowarki z gniazda sieciowego i wyłąć akumulator z ładowarki.

Akumulator nie powinien być ładowany dłużej niż 5,5 godzin.

Wzrost temperatury akumulatora wskazuje, że jest on w pełni naładowany.

Wskazówki dotyczące ładowania

Ładowanie ciągłe akumulatora, jak również kilku następujących po sobie cykli ładowania powoduje nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia.

Nowy lub nieużywany przez dłuższy czas akumulator osiąga swoją pełną wydajność dopiero po ok. 5 cyklach ładowania i rozładowania.

Zdecydowanie krótszy czas pracy po każdym ładowaniu akumulatorów wskazuje na ich wyczerpanie i konieczność wymiany na nowe.

Montaż

Nie wkładać akumulatora do urządzenia przed kompletnym zmontowaniem podkaszarki.

Upewnić się, że zachowano prawidłową, przedstawioną poniżej kolejność montażu:

A Montaż drążka podkaszarki

Złożyć część górną 4 i dolną 5 drążka. Prawidłowe złożenie drążka sygnalizowane jest kliknięciem.

Wskazówka: Po złożeniu obu części drążka, niemożliwy jest już ich demontaż.

Upewnić się, że przewód nie został zakleszczony ani nie uległ skręceniu.

B Montaż pokrywy ochronnej

Nałożyć pokrywę ochronną 8 na głowicę podkaszarki 6.

① Wsunąć pokrywę w zaczepy, znajdujące się na głowicy i popchnąć pokrywę do tyłu.

② Docisnąć pokrywę, aż nie ulegnie ona zablokowaniu, które sygnalizowane jest kliknięciem.

C Montaż talerza tnącego/noża

Osadzić talerz tnący 15 na wałku napędowym i docisnąć go aż do zablokowania zatrzaskowego (kliknięcie).

Nasadzić nóż 16 na trzpień 17, docisnąć go do dołu, a następnie pociągnąć na zewnątrz, aż do zablokowania we właściwej pozycji.

Podkaszanie i przycinanie krawędzi

Przed przystąpieniem do pracy usunąć z trawnika kamienie, kawałki drewna oraz inne przedmioty.

Po wyłączeniu podkaszarki akumulatorowej nóż tnący obraca się jeszcze przez kilka sekund.

Przed ponownym uruchomieniem urządzenia należy poczekać do całkowitego zatrzymania silnika oraz noża tnącego.

Nie włączać i nie wyłączać podkaszarki w krótkich odstępach czasu.

Włączenie i wyłączenie

Wcisnąć i przytrzymać przycisk 1. Aby wyłączyć, zwolnić przycisk 1.

D Podkaszanie trawy

Poruszać podkaszarką ruchem wahadłowym, w lewą i prawą stronę, zwracając uwagę, aby trzymać urządzenie z dala od siebie.

Efektywne koszenie trawy podkaszarką akumulatorową możliwe jest tylko w przypadku trawy nie wyższej niż 15 cm. Wyższą trawę należy kosić stopniowo.

Podkaszanie wokół drzew i krzewów

Podkaszając trawę wokół drzew i krzewów, należy zachować wyjątkową ostrożność i nie dopuszczać do ich zetknięcia się z wirującą nicią tnącą.

Uszkodzenie kory może spowodować obumarcie drzewa lub krzewu.

Czas pracy akumulatora

Czas pracy akumulatora jest uzależniony od warunków pracy:

Korzystne warunki:

do 500 m skoszonej trawy

Średniotrudne warunki:

do 300 m skoszonej trawy

Trudne warunki:

do 50 m skoszonej trawy

Konserwacja

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator.

Wskazówka: Aby zapewnić długie i niezawodne funkcjonowanie urządzenia, należy regularnie przeprowadzać następujące prace konserwacyjne.

Regularnie kontrolować urządzenie pod kątem oczywistych usterek, takich jak poluzowane elementy mocujące, uszkodzone lub zużyte części.

Sprawdzić, czy pokrywy i zabezpieczenia są nieuszkodzone i właściwie zamontowane. Przed przystąpieniem do użytkowania należy przeprowadzić wszelkie niezbędne prace konserwacyjne i naprawcze.

W przypadku, gdyby pomimo staranych metod produkcji i kontroli, urządzenie uległo awarii, naprawę powinien wykonać autoryzowany serwis elektronarzędzi Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych koniecznie podawać 10-cyfrowy numer katalogowy urządzenia zgodnie z danymi na tabliczce znamionowej.

Konserwacja noża/noży,

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator.

Aby usunąć zużyty nóż 16, należy wcisnąć go do wewnątrz i zdjąć z trzpienia 17.

Ostrym nożem oczyścić trzpień 17 z pozostałości plastiku i zanieczyszczeń.

Aby zamontować nowy nóż 16, nasadzić go na trzpień 17, docisnąć do dolu, a następnie pociągnąć na zewnątrz, aż do zablokowania we właściwej pozycji.

Wskazówka: Używać wyłącznie zapasowych noży firmy Bosch. Noże Bosch posiadają specjalne właściwości poprawiające jakość cięcia i regulacji naciągu. Zastosowanie noży innych producentów może spowodować obniżenie wydajności podkaszarki.

Po podkaszaniu/Przechowywanie

Wyłączyć urządzenie i usunąć akumulator. Przed przystąpienie do magazynowania urządzenia, należy upewnić się, że akumulator został wyjęty.

Przy pomocy miękkiej szczotki i szmatki dokładnie wyczyścić zewnętrzne elementy podkaszarki. Nie używać wody, rozpuszczalników ani środków nabłyszczających. Usunąć starannie trawę oraz inne zanieczyszczenia, szczególnie z otworów wentylacyjnych 7.

Położyć urządzenie na boku i wyczyścić od wewnątrz pokrywę ochronną 8. Nagromadzone sprasowane kawałki trawy należy usunąć drewnianym lub plastikowym narzędziem.

Akumulator należy przechowywać w temperaturze 0 °C - 45 °C.

Usuwanie usterek

Niniejsza tabela zawiera spis usterek i czynności, które można wykonać w przypadku, gdy urządzenie nie funkcjonuje poprawnie. Gdy problemu nie można zidentyfikować i rozwiązać, należy zwrócić się do autoryzowanego punktu serwisowego firmy Bosch.

Uwaga: Przed przystąpieniem do lokalizowania usterki, należy wyłączyć urządzenie i wyjąć z niego akumulator.

Symptomy Możliwa przyczyna Usunięcie
Nie jest możliwe nałożenie pokrywy ochronnej na talerz tnący	Nieprawidłowy montaż Zdjąć talerz tnący	i ponownie zamontować pokrywę ochronną, zob. także „Montaż”
Urządzenie nie działa Roztadowany akumulator Naładować akumulator (zob. wskazówki dotyczące ładowania)
Urządzenie działa z przerwami	Wewnętrzne okablowanie urządzenia jest uszkodzoneWłącznik/wyłącznik zepsuty	Zwrócić się do autoryzowanego punktu serwisowegoZwrócić się do autoryzowanego punktu serwisowego
Silne wibracje/niezwykle odgłosy	Uszkodzenie urządzeniaZłamany nóż	Zwrócić się do autoryzowanego punktu serwisowegoWymienić nóż
Krótki czas pracy akumulatora	Akumulator nie był używany przez dłuższy czas lub był używany zbyt krótkoZbyt wysoka trawaZużyty akumulator	Naładować akumulator (zob. wskazówki dotyczące ładowania)Podkaszać stopniowoWymienić akumulator
Nóż się nie obraca Roztadowany akumulatorUszkodzenie urządzenia		Naładować akumulator (zob. wskazówki dotyczące ładowania)Zwrócić się do autoryzowanego punktu serwisowego
Urządzenie nie ścina trawy	Złamany nóżAkumulator nie naładowany do pełnaTrawa blokuje talerz tnący	Wymienić nóżNaładować akumulator (zob. wskazówki dotyczące ładowania)Usunąć trawę
Nie można naładować akumulatora	Zanieczyszczone styki akumulatoraAkumulator jest uszkodzony - prąd nie dopływa do ogniw akumulatora	Oczyścić styki, np. poprzez kilkakrotne włożenie i wyjęcie akumulatora, ew. wymienić akumulatorWymienić akumulator
Dioda LED 12 nie zapala się po włożeniu wtyczki do gniazda sieciowego oraz włożeniu akumulatora do wnęki ładowarki 11	Wtyczka ładowarki jest nieprawidłowo osadzona w gnieżdzie sieciowymGniazdo, przewód lub ładowarka są uszkodzone	Włożyć (do końca) wtyczkę do gniazda sieciowegoSprawdzić napięcie w gnieżdzie sieciowym, w razie potrzeby skontaktować się z autoryzowanym punktem serwisowym, który dokona przeglądu ładowarki

Obsługa klienta

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/EG o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w

prawie krajowym, wyeliminowane niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Obuga klienta Serwis

Rysunki techniczne oraz informacje o częściach zamiennych znajda Państwo pod adresem: www.bosch-pt.com

Serwis Elektronarzędzi Bosch

Ul. Szyszkowa 35/37

02-285 Warszawa

C +48 (0)22 / 715 44-56

① +48 (0)22 / 715 44-60

Fax +48 (0)22 / 715 44-41

E-Mail: [e-mail]

Deklaracja zgodności

Wartości pomiarowe wyznaczone zgodnie z 2000/14/EG (wysokość 1,60 m, odległość 1 m) i EN 28 662.

Typowy dla tego urządzenia poziom ciśnienia akustycznego emisji skorygowany charakterystyką częstotliwościową A (mierzony wg krzywej A) wynosi 72 dB (A); poziom mocy akustycznej wynosi 88 dB (A).

Typowe drgania działające na organizm człowieka przez kończyny górne (przenoszone do obszaru ręka-ramię) są mniejsze niż 2,5 m/s².

Niniejszym oświadczamy z pełną odpowiedzialnością, że produkt wykonany jest zgodnie z następującymi normami i dokumentami normalizującymi: EN 786, EN 60 335, zgodne z dyrektywami 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Gwarantowany poziom mocy akustycznej LWA jest mniejszy niż 94 dB (A).

Sposób oceny zgodności wg załącznika VI.

Wymieniony punkt kontroli: SRL, Sudbury England Numer identyfikacyjny jednostki certyfikującej: 1088 Leinfelden, 01.06.2006.
