KÄYTTÖOHJE ART 26 Easytrim Accu BOSCH

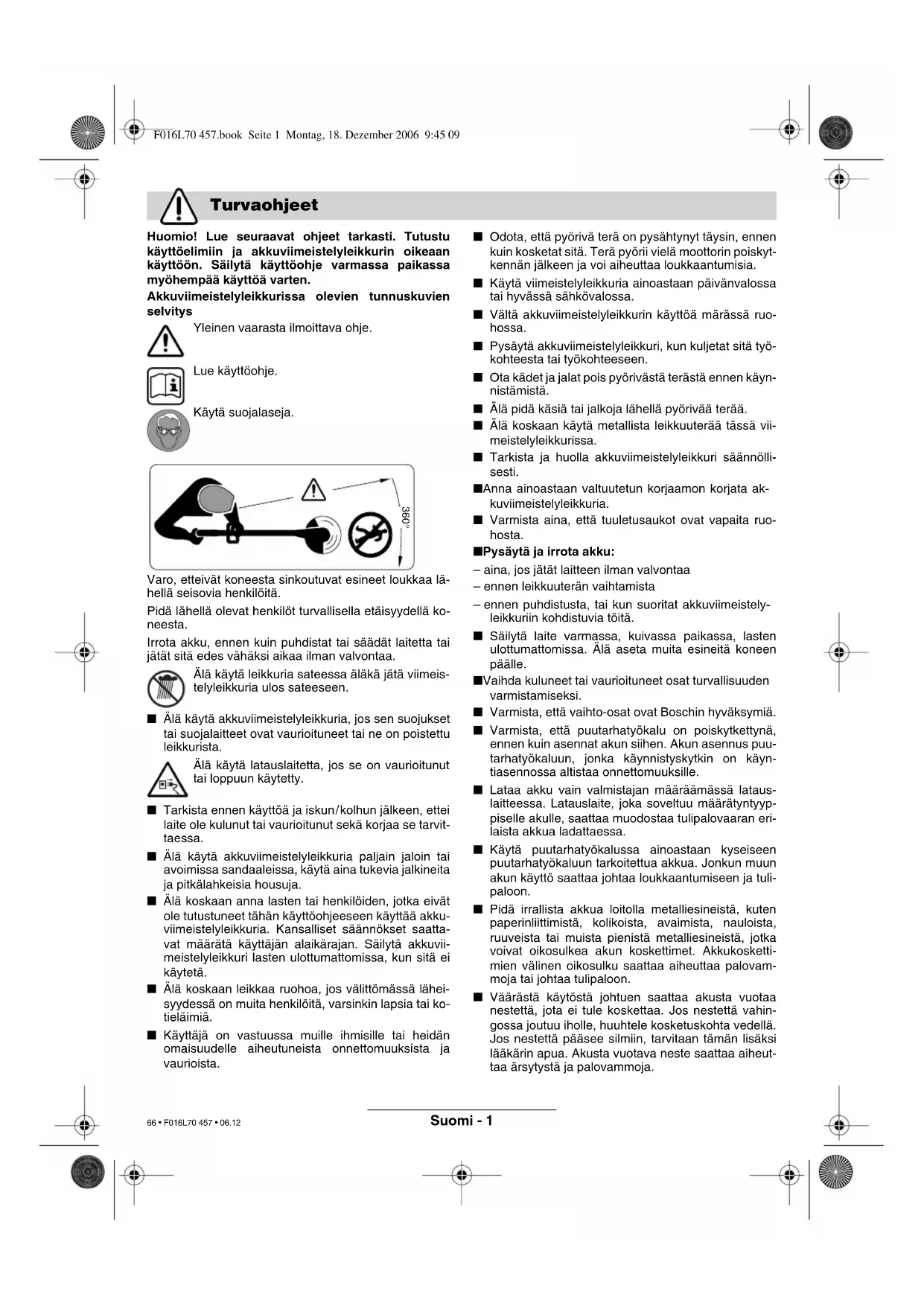

Huomio! Lue seuraavat ohjeet tarkasti. Tutustu käyttöelimiin ja akkuviimeistelyleikkurin oikeaan käyttöön. Säilytä käyttöohje varmassa paikassa myöhempää käyttöä varten.

Akkuviimeistelyleikkurissa olevien tunnuskuvien selvitys

Yleinen vaarasta ilmoittava ohje.

Lue käyttöohje.

Käytä suojalaseja.

Varo, etteivät koneesta sinkoutuvat esineet loukkaa lähellä seisovia henkilöitä.

Pidä lähellä olevat henkilöt turvallisella etäisyydellä koneesta.

Irrota akku, ennen kuin puhdistat tai säädät laitetta tai jätät sitä edes vähäksi aikaa ilman valvontaa.

Älä käytä leikkuria sateessa äläkä jätä viimeistelyleikkuria ulos sateeseen.

- Älä käytä akkuviimeistelyleikkuria, jos sen suojukset tai suojalaitteet ovat vaurioituneet tai ne on poistettu leikkurista.

Älä käytä latauslaitetta, jos se on vaurioitunut tai loppuun käytetty.

Tarkista ennen käyttöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut sekä korjaa se tarvittaessa.
- Älä käytä akkuviimeistelyleikkuria paljain jaloin tai avoimissa sandaaleissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja.
- Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet tähän käyttöohjeeseen käyttää akkuviimeistelyleikkuria. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä akkuviimeistelyleikkuri lasten ulottumattomissa, kun sitä ei käytetä.
- Älä koskaan leikkaa ruohoa, jos välittömässä läheisyydessä on muita henkilöitä, varsinkin lapsia tai kotieläimiä.
Käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelle aiheutuneista onnettomuuksista ja vaurioista.

Odota, että pyörivä terä on pysähtynyt täysin, ennen kuin kosketat sitä. Terä pyörii vielä moottorin poiskytkennän jälkeen ja voi aiheuttaa loukkaantumisia.
Käytä viimeistelyleikkuria ainoastaan päivänvalossa tai hyvässä sähkövalossa.
Vältä akkuviimeistelyleikkurin käyttöä märässä ruohossa.
■ Pysäytä akkuviimeistelyleikkuri, kun kuljetat sitä työkohteesta tai työkohteeseen.
■ Ota kädet ja jalat pois pyörivästä terästä ennen käynnistämistä.
- Älä pidä käsiä tai jalkoja lähellä pyörivää terää.
- Älä koskaan käytä metallista leikkuuterää tässä viimeistelyleikkurissa.
■ Tarkista ja huolla akkuviimeistelyleikkuri säännöllisesti.
■Anna ainoastaan valtuutetun korjaamon korjata akkuviimeistelyleikkuria.
■ Varmista aina, että tuuletusaukot ovat vapaita ruo-hosta.
■Pysäytä ja irrota akku:

• aina, jos jätät laitteen ilman valvontaa
• ennen leikkuuterän vaihtamista
• ennen puhdistusta, tai kun suoritat akkuviimeistelyleikkuriin kohdistuvia töitä.
  Säilytä laite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta muita esineitä koneen päälle.
  ■Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi.
  ■ Varmista, että vaihto-osat ovat Boschin hyväksymiä.
  Varmista, että puutarhatyökalu on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus puutarhatyökaluun, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.
  Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
  Käytä puutarhatyökalussa ainoastaan kyseiseen puutarhatyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
  Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
  Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Tekniset tiedot

Tilausnumero 3 600 H78 H.. 3 600 H78 J..
Tyhjäkäyntikierrosluku [min ^-1 ] 9 500 9 000
Leikkuukehän halkaisija [cm] 23 26
Paino (ilman lisätarvikkeita) [kg] 1,9 2,0
Tilausnumero Katso valmistusnumero 14 (mallikilpi) koneesta.

Akku NiMH NiMH

Tilausnumero 2 607 335 699		2 607 335 699
Nimellisjännite	[V]	14,4	14,4
Kapasiteetti	[Ah]	1,5 1,5
Latausaika (akku tyhjä)	[h]	3 – 5*	3 – 5*
Latauslaite		AL 1404	AL 1404
Tilausnumero 2 607 225 ..		2 607 225 ..
Latausvirta	[A]	0,4 0,4
Latauksen sallittu lämpötila-alue	[°C]	0 – 45	0 – 45

*Latausaika perustuu latauslaitteen sisäänmenojännitteeseen 230V.

Asianmukainen käyttö

Laite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohonleikkurilla pääse.

Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 °C ... 40 °C.

Johdanto

Tässä käsikirjassa on ohjeita laitteesi oikeasta kokoamisesta ja sen turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti.

Toimitukseen kuuluu

Ota akkuviimeistelyleikkuri varovasti pakkaukses-taan ja tarkista, että kaikki seuraavat osat löytyvät:

• Viimeistelyleikkuri
• Suojus
  – Leikkuulautanen
• Leikkuuterä
• Latauslaite
• Käyttöohje

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleen-myyjääsi.

Koneen osat

1 Käynnistyskytkin
2 Kahva
3 Apukahva
4 Varren yläosa
5 Varren alaosa
6 Leikkuupää
7 Tuuletusaukot
8 Suojus
9 Akku

10 Latauslaite

11 Akun latauskaukalo
12 LED-näyttö
13 Pistotulppa**
14 Valmistusnumero

**maakohtainen

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Työturvallisuus

Huomio! Pysäytä laite ja irrota akku, ennen kuin suoritat säätö- tai puhdistustöitä.

Akkuviimeistelyleikkurin poiskytkennän jälkeen, leikkuuterä liikkuu vielä muutaman sekunnin ajan.

Varoitus – älä kosketa pyörivää leikkuuterää.

Lataustapahtuma

Lataustapahtuma alkaa heti, kun pistotulppa liitetään pistorasiaan ja akku 9 on sijoitettu lataussyvennykseen 11.

Vihreä LED 12 ei ole lataustilan osoitin! Vihreän LED:in syttyminen osoittaa ainoastaan, että latausvirtaa esiintyy.

Irrota pistotulppa pistorasiasta ja poista akku lataus- laitteesta lataustapahtuman loputtua (n. 3–5 h).

Akkua ei tulisi ladata kuutta tuntia kauempaa 5,5 h.

Akun lämpeneminen osoittaa sen olevan täyteen la-dattu.

Käyttövihjeitä

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa laitteessa olevaan tekniseen vikaan.

Uusi tai kauan käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. viiden lataus-purkausjakson jälkeen.

Huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akut ovat loppuun käytetyt ja ne tulee uusia.

Kokoonpano

Asenna akku paikoilleen vasta, kun akku-viimeistelyleikkuri on kasattu kokonaan.

Varmista, että akkuviimeistelyleikkuri kootaan seuraavassa järjestyksessä:

A Viimeistelyleikkurin varren asennus

Työnnä varren yläosa 4 yhteen varren alaosan 5 kanssa, kunnes kuulet naksahduksen.

Huomio: Kun varren ylä- ja alaosa on kerran liitetty yhteen, niitä ei enää voi irrottaa toisistaan.

Varmista, että sähköjohto ei ole puristuksessa tai kiertyneenä.

B Suojuksen asennus

Aseta suojus 8 leikkuupäähän 6.

① Ripusta suojus leikkuupäähän ja työnnä se taakse.

② Paina suojusta alaspäin, kunnes se selvästi lukkiutuu (naksahdus).

68·F016L70 457·06.12

© Leikkuulautasen/terän asennus

Paina leikkuulautanen 15 käyttöakseliin (naksahdus).

Asenna terä 16 tappiin 17, paina sitä alaspäin ja vedä ulospäin kunnes se lukkiutuu.

Leikkuu ja reunanleikkuu

Poista kivet, irtonaiset puukappaleet ja muut esineet leikattavalta alueelta.

Akkuviimeistelyleikkurin poiskytkennän jälkeen, leikkuuterä liikkuu vielä muutaman sekunnin ajan. Odota, kunnes moottori/leikkuuterä on pysähtynyt, ennen kuin käynnistät koneen uudelleen.

Älä kytke konetta pois ja päälle nopeasti peräkkäin.

Käynnistys ja pysäytys

Paina käynnistyskytkintä 1 ja pidä se painettuna. Pysäytä päästämällä käynnistyskytkin 1 vapaaksi.

D Ruohon leikkuu

Liikuttele akkuviimeistelyleikkuria vasemmalle ja oikealle, pitäen sitä riittävän kaukana kehosta.

Akkuviimeistelyleikkuri pystyy tehokkaasti leikkaamaan jopa 15 cm korkean ruohon. Leikkaa pitempi ruoho vaiheittain.

Leikkuu puiden ja pensaiden ympäriltä

Leikkaa varovasti puiden ja pensaiden ympäriltä, jotta lanka ei kosketa runkoja.

Kasvit voivat kuolla, jos kuori vahingoittuu.

Akun kesto

Akun kesto riippuu työolosuhteista:

Kevyet olosuhteet:

jopa 500 metriä

Puoliraskaat olosuhteet:

jopa 300 metriä

Raskaat olosuhteet:

jopa 50 metriä

Suomi - 3

Huolto

Irrota akku ennen kaikkia laitteeseen kohdistuvia töitä.

Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin.

Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä puutteita, kuten irtonainen liitos tai kuluneet tahi vaurioituneet osat.

Tarkista, että suojukset ja turvalaitteet ovat kunnossa ja oikein asennettuja. Suorita tarvittavat huolto- ja korjaustoimet ennen käyttöä.

Jos viimeistelyleikkuriin, huolellisesta valmistus- ja koestusmenetelmästä huolimatta tulee vika, on korjaus annettava Bosch-sähkötyökalut keskushuollon suoritettavaksi.

Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa!

D Terän huolto

Irrota akku ennen kaikkia laitteeseen kohdistuvia töitä.

Poista loppuun kulunut terä 16 painamalla sitä si- säänpäin, kunnes se ponnahtaa irti tapista 17.

Puhdista muovijäännökset/lika tapoista 17 terävällä veitsellä.

Asenna uusi terä 16 asettamalla terä 16 tappiin 17, painamalla alaspäin ja vetämällä ulospäin kunnes se lukkiutuu paikoilleen.

Huomio: Käytä vain Bosch-varaleikkuuteriä. Tämä erikoistuote on kehitetty parempia leikkuu- ja syöttö- ominaisuuksia varten. Muut leikkuuterät johtavat huonompaan työtehoon.

Leikkuun jälkeen/säilytys

Pysäytä laite ja irrota akku. Varmista, että akku on irrotettu ennen leikkurin säilytystä.

Puhdista viimeistelyleikkurin ulkopinta perusteellisesti pehmeällä harjalla tai rievulla. Älä käytä vettä äläkä liuotin- tai kiillotusaineita. Poista kaikki tarttunut ruoho ja hiukkaset, etenkin tuuletusaukoista 7.

Aseta laite kyljelleen ja puhdista suojus 8 sisäpuo-lehta. Poista tiukat ruohokertymät puu- tai muovipa-lasella.

Akku tulisi säilyttää lämpötilassa väliltä 0 ja 45 °C.

Vianetsintä

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.

Huomio: Pysäytä kone ja irrota akku ennen vianhakua.

Oire Mahdolliset syyt Korjaustoimenpide
Suojusta ei voi työntää leikkuulautasen yli	Väärin asennettu Irrota leikkuulautanen	ja asenna suo-jus uudelleen, katso myös "Asennus"
Viimeistelyleikkuri ei käy	Akun purkautunut	Lataa akku, katso myös akun lataus-ohjeita
Viimeistelyleikkuri käy katkonaisesti	Koneen sisäinen johdotus on viallinenKäynnistyskytkin viallinen	Ota yhteys huoltopisteeseenOta yhteys huoltopisteeseen
Voimakas tärinä/melu Kone	on epäkunnossaLeikkuuterä on katkennut	Ota yhteys huoltopisteeseenVaihda uusi terä
Leikkuuaika latausta kohti on liian lyhyt	Akkua ei ole käytetty pitkään aikaan tai vain hetkellisestiRuoho on liian korkeaAkku on loppuun käytetty	Lataa akku täyteen, katso myös akun latausohjeitaLeikkaa asteittainVaihda akku
Terät eivät liiku Akun purkautunutKone on epäkunnossa		Lataa akku, katso myös akun lataus-ohjeitaOta yhteys huoltopisteeseen
Laite ei leikkaa Leikkuuterä	on katkennutakku ei ole täydessä latauksessaLeikkuulautaseen on sotkeutunut ruo-hoa	Vaihda uusi teräLataa akku, katso myös akun lataus-ohjeitaPoista ruoho
Lataus ei ole mahdollista, johtuen toimintakyvyttö-mästä akusta	Akun kosketuspinnat ovat likaisiaAkku on viallinen, koska akun sisällä on johdinkatkos (yksittäisten kennojen välissä)	Puhdista kosketuspinnat (esim. asen-tamalla ja irrottamalla akku useamman kerran), vaihda tarvittaessa akku uu-teenVaihda akku
LED-näyttö 12 ei syty, kun pistotulppa on liitetty pistorasiaan ja akku on asetettu lataussyvennyk-seen 11	Latauslaitteen pistotulppaa ei olla lii-tetty (oikein)Pistorasia, kaapeli tai latauslaite on vi-allinen	Työnnä pistotulppa (kokonaan) pisto-rasiaanTarkista verkkojännite ja anna tarvitta-essa Bosch-sopimushuollon sähkötyö-kaluille tarkistaa latauslaite

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee

käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Asiakaspalvelu

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

① +358 (0)9 / 43 59 - 91

Faksi....+358 (0)9 / 8 70 23 18

Yhdenmukaisuusvakuutus

Mitta-arvot annettu 2000/14/EY mukaan (Korkeus 1,60 m, etäisyys 1,0 m) ja EN 28 662.

Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 72 dB (A); äänentehotaso 88 dB (A).

Tyypillisesti käsivarren tärinä on alle 2,5 m/s ^2 .

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 786, EN 60 335 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

2000/14/EY: Taattu äänentehotaso LWA on alle 94 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen VI mukaan.

Nimetty koestuslaitos: SRL, Sudbury England

Mainitun koestuspaikan tunnistusnumero: 1088

Leinfelden, 01.06.2006.

Dr. Egbert Schneider Dr. Eckerhard Strötgen
