MANUAL DE USUARIO ART 26 Easytrim Accu BOSCH

Instrucciones de servicio

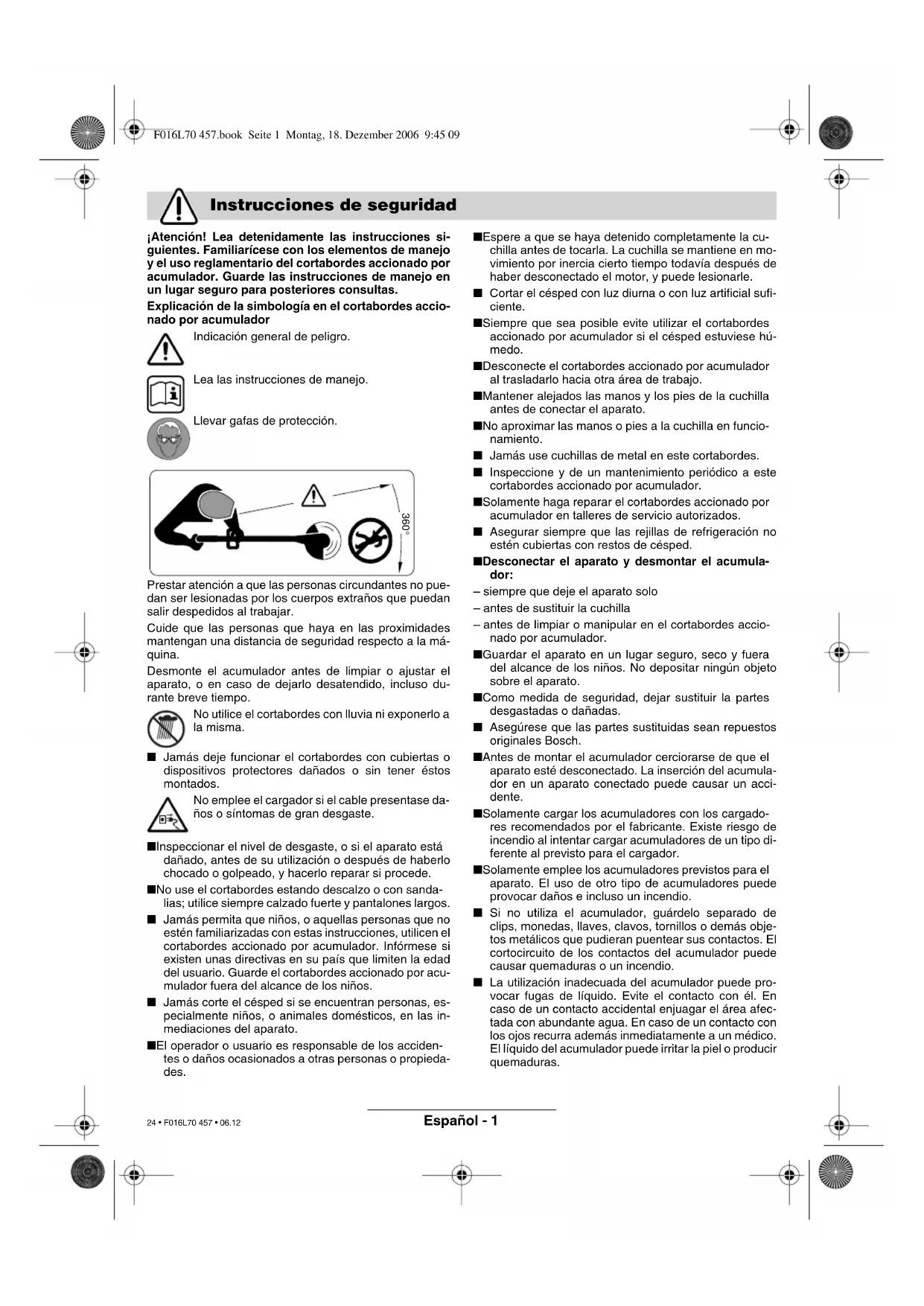

Instrucciones de seguridad

¡Atención! Lea detenidamente las instrucciones siguientes. Familiarícese con los elementos de manejo y el uso reglamentario del cortabordes accionado por acumulador. Guarde las instrucciones de manejo en un lugar seguro para posteriores consultas.

Explicación de la simbología en el cortabordes accionado por acumulador

Indicación general de peligro.

Lea las instrucciones de manejo.

Llevar gafas de protección.

360°

Prestar atención a que las personas circundantes no puedan ser lesionadas por los cuerpos extraños que puedan salir despedidos al trabajar.

Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto a la máquina.

Desmonte el acumulador antes de limpiar o ajustar el aparato, o en caso de dejarlo desatendido, incluso durante breve tiempo.

No utilice el cortabordes con lluvia ni exponerlo a la misma.

■ Jamás deje funcionar el cortabordes con cubiertas o dispositivos protectores dañados o sin tener éstos montados.

No emplee el cargador si el cable presentase daños o síntomas de gran desgaste.

■Inspeccionar el nivel de desgaste, o si el aparato está dañado, antes de su utilización o después de haberlo chocado o golpeado, y hacerlo reparar si procede.
■No use el cortabordes estando descalzo o con sandalias; utilice siempre calzado fuerte y pantalones largos.
Jamás permita que niños, o aquellas personas que no estén familiarizadas con estas instrucciones, utilicen el cortabordes accionado por acumulador. Infórmese si existen unas directivas en su país que limiten la edad del usuario. Guarde el cortabordes accionado por acumulador fuera del alcance de los niños.
Jamás corte el césped si se encuentran personas, especialmente niños, o animales domésticos, en las inmediaciones del aparato.
■El operador o usuario es responsable de los accidentes o daños ocasionados a otras personas o propiedades.

■Espere a que se haya detenido completamente la cu-chilla antes de tocarla. La cuchilla se mantiene en movimiento por inercia cierto tiempo todavía después de haber desconectado el motor, y puede lesionarle.
■ Cortar el césped con luz diurna o con luz artificial suficiente.
Siempre que sea posible evite utilizar el cortabordes accionado por acumulador si el césped estuviese húmedo.
■Desconecte el cortabordes accionado por acumulador al trasladarlo hacia otra área de trabajo.
■Mantener alejados las manos y los pies de la cuchilla antes de conectar el aparato.
■No aproximar las manos o pies a la cuchilla en funcionamiento.
■ Jamás use cuchillas de metal en este cortabordes.
■ Inspeccione y de un mantenimiento periódico a este cortabordes accionado por acumulador.
■Solamente haga reparar el cortabordes accionado por acumulador en talleres de servicio autorizados.
■ Asegurar siempre que las rejillas de refrigeración no estén cubiertas con restos de césped.
■Desconectar el aparato y desmontar el acumulador:

• siempre que deje el aparato solo
• antes de sustituir la cuchilla
• antes de limpiar o manipular en el cortabordes accionado por acumulador.
  ■Guardar el aparato en un lugar seguro, seco y fuera del alcance de los niños. No depositar ningún objeto sobre el aparato.
  ■Como medida de seguridad, dejar sustituir la partes desgastadas o dañadas.
  ■ Asegúrese que las partes sustituidas sean repuestos originales Bosch.
  ■Antes de montar el acumulador cerciorarse de que el aparato esté desconectado. La inserción del acumulador en un aparato conectado puede causar un accidente.
  ■Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
  ■Solamente emplee los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
  Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
  La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

Características técnicas

Cortabordes accionado por acumulador		ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU	ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Número de pedido 3 600 H78 H.. 3 600 H78 J..
Revoluciones en vacío [min -1] 9 500 9 000
Diámetro de corte [cm] 23 26
Peso (sin accesorios) [kg] 1,9 2,0
Número de serie	Ver no de serie 14 (placa de características) indicado en la máquina.
Acumulador NiMH NiMH
Número de pedido 2 607 335 699 2 607 335 699
Tensión nominal	[V]	14,4	14,4
Capacidad	[Ah]	1,5 1,5
Tiempo de carga (con el acumu-lador descargado)	[h]	3 – 5*	3 – 5*
Cargador		AL 1404	AL 1404
Número de pedido 2 607 225 ..		2 607 225 ..
Corriente de carga	[A]	0,4 0,4
Margen de la temperatura de carga admisible	[°C]	0 – 45	0 – 45

*El tiempo de carga está referido a una tensión de entrada del cargador de 230 V.

Utilización reglamentaria

El aparato ha sido diseñado para cortar césped y malas hierbas debajo de arbustos, y en pendientes o bordes que no sean accesibles con el cortacésped.

Su uso reglamentario implica además la utilización a una temperatura ambiente entre 0 °C y 40 °C.

Introducción

Este manual contiene instrucciones importantes para el montaje correcto y la utilización segura de su aparato. Por ello, es muy importante que lea detenidamente esta instrucciones.

Material que se adjunta

Saque con cuidado del embalaje el cortabordes accionado por acumulador y verifique si se adjuntan todas las piezas mencionadas a continuación:

• Cortadora peinadora
• Caperuza protectora
• Plato de corte
• Cuchilla de corte
• Cargador
• Instrucciones de manejo

Si faltasen piezas, o si alguna de ellas estuviese dañada, diríjase por favor al comercio de su adquisición.

Elementos de la máquina

1 Interruptor de conexión/desconexión
2 Empuñadura
3 Empuñadura guía
4 Barra superior
5 Barra inferior
6 Cabezal
7 Rejillas de refrigeración
8 Caperuza protectora
9 Acumulador

10 Cargador

11 Alojamiento para carga del acumulador
12 Indicador por LED
13 Enchufe de red**
14 Número de serie

**específico de cada país

¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Para su seguridad

¡Atención! Desconecte el aparato y desmonte el acumulador antes de realizar trabajos de ajuste o limpieza.

Tras la desconexión del cortabordes se mantiene todavía en funcionamiento por inercia durante algunos segundos la cuchilla de corte.

Precaución –no toque las cuchilla de corte en funcionamiento.

Proceso de carga

Una vez conectado el enchufe de red a la toma de corriente, el proceso de carga se inicia en el momento de insertar el acumulador 9 en el alojamiento 11.

¡El LED verde 12 no señaliza el estado de carga! Éste se enciende al circular la corriente de carga.

Al finalizarse el proceso de carga (después de aprox. 3 a 5 h), sacar el enchufe del cargador de la red y extraer el acumulador.

El acumulador no deberá cargarse más de 5,5 h.

El aumento de la temperatura del acumulador señaliza que éste está completamente cargado.

Instrucciones para el uso

Al utilizar el cargador prolongadamente puede ocurrir que éste se caliente. Esto es normal y no supone que el aparato esté averiado.

Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga.

Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse.

Montaje

Monte completamente el cortabordes an- tes de insertar el acumulador.

Cerciórese de que el cortabordes sea ensamblado en este orden:

Ensamble de las barras del cortabordes

Empalme la barra superior 4 con la barra inferior 5 hasta percibir un "clic".

Observación: Una vez unidas ambas barras no es posible desensamblarlas de nuevo.

Cerciórese de que los cables no queden aprisionados ni retorcidos.

B Montaje de la caperuza protectora

Monte la caperuza protectora 8 en el cabezal 6.

① Enganche la caperuza protectora en el cabezal y empújela hacia atrás.
② Empuje hacia abajo la parte posterior de la cape-ruza protectora hasta enclavarla firmemente (clic).

C Montaje del plato de corte/cuchilla

Meta a presión el plato de corte 15 en el árbol motriz (clic).

Inserte en la espiga 17 la cuchilla 16, presiónela hacia abajo, y tire de ella hacia fuera hasta enclavarla.

Cortes normales y recorte de bordes

Retire piedras, trozos de madera sueltos y demás objetos del área a trabajar.

Tras la desconexión del cortabordes se mantiene todavía en funcionamiento por inercia la cuchilla de corte durante algunos segundos. Espere a que se haya detenido el motor/cuchilla de corte, antes de conectarlo de nuevo.

No desconectar y volver a conectar el aparato a intervalos breves.

Conexión y desconexión

Accionar y mantener pulsado el interruptor 1. Para la desconexión soltar el interruptor 1.

D Corte de césped

Ir guiando el cortabordes accionado por acumulador con movimiento de vaivén hacia la izquierda y derecha, manteniéndolo suficientemente separado del cuerpo.

El cortabordes accionado por acumulador puede cortar eficazmente césped hasta una altura de 15 cm. Corte césped de más altura de forma escalonada.

Recorte en torno a árboles y arbustos

Recorte con cuidado el césped cercano a los árboles y arbustos evitando que el hilo consiga tocarlos.

Las plantas pueden llegar a estropearse si se daña su tallo.

Autonomía del acumulador

La autonomía del acumulador depende de las condiciones de trabajo:

Condiciones favorables: hasta 500 metros

Condiciones normales: hasta 300 metros

Condiciones desfavorables: hasta 50 metros

Mantenimiento

Antes de cualquier manipulación en la máquina extraer el acumulador.

Observación: Efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una utilización prolongada y fiable del aparato.

Inspeccionar periódicamente el aparato en cuanto a daños manifiestos, como piezas sueltas, desgastadas o dañadas.

Verifique que las cubiertas y dispositivos protectores estén correctamente montados y que no estén dañados. Antes de la utilización del aparato efectúe los trabajos de mantenimiento o reparación que sean necesarios.

Si a pesar de los esmerados procesos de fabricación y control, la peinadora cortadora de césped llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, ¡es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato!

Mantenimiento de la cuchilla

Antes de cualquier manipulación en la máquina extraer el acumulador.

Para desmontar la cuchilla 16 desgastada, tirar de ella hasta hacerla salir de la espiga 17.

Desprender completamente, con un cuchillo afilado, los restos de plástico/suciedad que pudieran estar adheridos a la espiga 17.

Para montar una cuchilla 16 nueva inserte ésta en la espiga 17, presione la cuchilla hacia abajo, y tire de ella hacia fuera hasta enclavarla.

Observación: Solamente emplear cuchillas de repuesto Bosch. Estas cuchillas han sido especialmente desarrolladas para obtener unas mejores prestaciones en el corte. Las cuchillas de corte de otros fabricantes merman el rendimiento obtenido en el trabajo.

Después del corte/almacenaje

Desconecte aparato y retire el acumulador. Cerciórese de haber desmontado el acumulador antes de guardar el aparato.

Limpiar minuciosamente la parte exterior de la peinadora cortadora de césped con un cepillo blando y un paño. No utilizar agua, disolvente ni agentes para pulir. Eliminar completamente la hierba adherida y las partículas, especialmente en el área de las rejillas de refrigeración 7.

Colocar el aparato sobre un costado y limpiar el interior de la caperuza de protección 8. Desprender el material compactado que pudiera estar adherido, con un trozo de madera o plástico.

Se recomienda guardar el acumulador a una temperatura entre 0 y 45 °C.

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio.

Atención: Antes de intentar localizar una avería, desconectar el aparato, y retirar el acumulador.

Síntomas Posible causa	Solución
La caperuza protectora no puede pasarse por encima del plato de corte	Montaje incorrecto Desmontar el plato de corte y volver a montar la caperuza protectora, ver también "Montaje"
La peinadora cortadora de césped no funciona	Batería descargada	Cargar acumulador, ver también "Indicaciones para la carga".
La peinadora cortadora de césped funciona de manera intermitente	Cableado interno de la máquina defectuosoInterruptor de conexión/desconexión defectuoso	Acudir al servicio de asistencia técnicaAcudir al servicio de asistencia técnica
Vibraciones o ruido excesivo	Máquina defectuosaCuchilla rota	Acudir al servicio de asistencia técnicaSustituya la cuchilla
La autonomía de funcionamiento tras la recarga del acumulador es demasiado corta	El acumulador no fue utilizado durante largo tiempo o se ha usado pocas veces todavíaCésped demasiado altoAcumulador agotado	Recargue completamente el acumulador, ver también las indicaciones de cargaCortar el césped en varias pasadasSustituir el acumulador
La cuchilla no se mueve Batería descargadaMáquina defectuosa		Cargar acumulador, ver también "Indicaciones para la carga".Acudir al servicio de asistencia técnica
El aparato no corta Cuchilla	A rotaEl acumulador no está completamente cargadoEl césped se ha enredado en el plato de corte	Sustituya la cuchillaCargar acumulador, ver también "Indicaciones para la carga".Desenrede el césped
No es posible cargar con el cargador	Los contactos del acumulador están suciosEl acumulador está defectuoso debido a una interrupción interna (entre las celdas)	Limpiar los contactos (p. ej. metiendo y sacando varias veces el acumulador), o sustituir el acumulador si fuese precisoSustituir el acumulador
El LED indicador 12 no se enciende al conectar el enchufe de red a la toma de corriente ni al insertar el acumulador en el alojamiento de carga 11	El enchufe del cargador no está (correctamente) metidoToma de corriente, cable o cargador defectuosos	Introducir el enchufe (completamente) en la toma de corrienteMedir la tensión de red y, si procede, hacer comprobar el cargador por un servicio técnico autorizado para herramientas eléctricas Bosch

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán

acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Servicio de asistencia técnica

Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo:

www.bosch-pt.com

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

©Asesoramiento al cliente...... [phone]

Fax [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

+58 (0)2 / 207 45 11

México

Robert Bosch S.A. de C.V.

Interior....+52 (0)1 / 800 627 1286

D.F....+52 (0)1 / 52 84 30 62

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Córdoba 5160

1414 Buenos Aires (Capital Federal)

Atención al Cliente

① +54 (0)810 / 555 2020

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

① +51 (0)1 / 475-5453

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

① +56 (0)2 / 520 3100

E-Mail: [e-mail]

Declaración de conformidad

Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1,0 m de distancia) y EN 28 662.

El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 72 dB (A); nivel de potencia de sonido 88 dB (A).

El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s ^2 .

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica LWA que se garantiza, es inferior a 94 dB (A). Procedimiento para evaluación de la conformidad según apéndice VI.

Servicio de inspección designado: SRL, Sudbury England

N° de identificación del servicio de inspección designado: 1088

Leinfelden, 01.06.2006.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Reservado el derecho de modificaciones
