BRUKSANVISNING ART 26 Easytrim Accu BOSCH

Serienummer Se serienummer 14 (typeskilt) på maskinen.

Akku NiMH NiMH

Bestillingsnummer 2 607 335 699		2 607 335 699
Nominel spænding	[V]	14,4	14,4
Kapacitet	[Ah]	1,5 1,5
Ladetid (tom akku)	[h]	3 – 5*	3 – 5*
Ladeaggregat		AL 1404	AL 1404
Bestillingsnummer 2 607 225 .. 2 607 225 ..
Ladestrom	[A]	0,4 0,4
Tilladt temperaturområde for opladning	[°C]	0 – 45	0 – 45

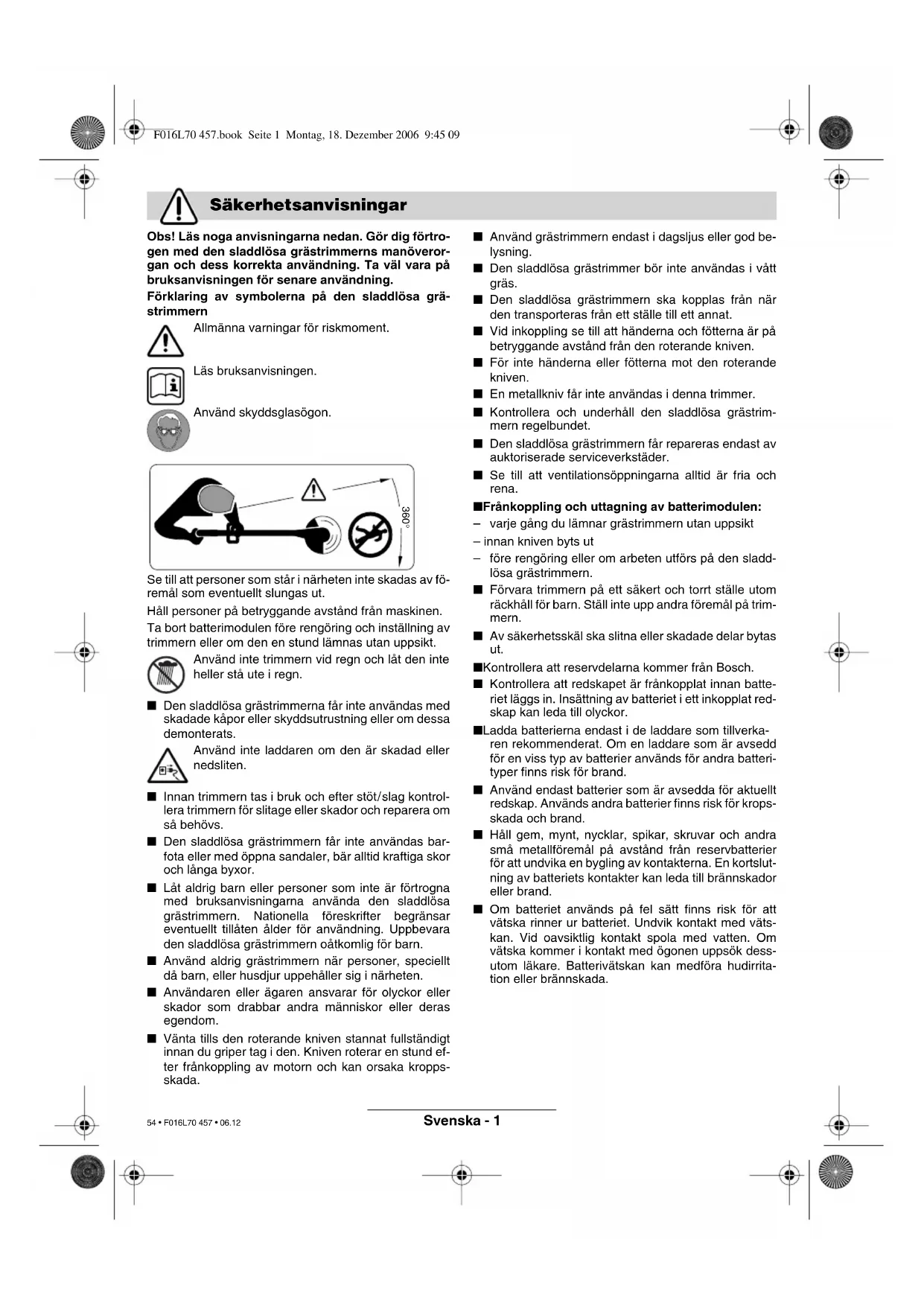

Obs! Läs noga anvisningarna nedan. Gör dig förtrogen med den sladdlösa grästrimmers manöverorgan och dess korrekta användning. Ta väl vara på bruksanvisningen för senare användning.

Förklaring av symbolerna på den sladdlösa grästrimmern

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Använd skyddsglasögon.

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Håll personer på betryggande avständ från maskinen. Ta bort batterimodulen före rengöring och inställning a trimmern eller om den en stund lämnas utan uppsikt.

Använd inte trimmern vid regn och låt den inte heller stå ute i regn.

Den sladdlösa grästrimmerna får inte användas med skadade käpor eller skyddsutrustning eller om dessa demonterats.

Använd inte laddaren om den är skadad eller nedsliten.

Innan trimmern tas i bruk och efter stöt/slag kontrollera trimmern för slitage eller skador och reparera om så behövs.
Den sladdlösa grästrimmern får inte användas barfota eller med öppna sandaler, bär alltid kraftiga skor och långa byxor.
Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningarna använda den sladdlösa grästrimmern. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. Uppbevara den sladdlösa grästrimmern oåtkomlig för barn.
■ Använd aldrig grästrimmern när personer, speciellt då barn, eller husdjur uppehåller sig i närheten.
■ Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom.
Vänta tills den roterande kniven stannat fullständigt innan du griper tag i den. Kniven roterar en stund efter fränkoppling av motorn och kan orsaka kroppsskada.

■ Använd grästrimmern endast i dagsljus eller god be- lysning.
Den sladdlösa grästrimmer bör inte användas i vått gräs.
Den sladdlösa grästrimmern ska kopplas från när den transporteras från ett ställe till ett annat.
- Vid inkoppling se till att händerna och fötterna är på betryggande avständ från den roterande kniven.
■ För inte händerna eller fötterna mot den roterande kniven.
■ En metallkniv får inte användas i denna trimmer.
■ Kontrollera och underhåll den sladdlösa grästrimmern regelbundet.
Den sladdlösa grästrimmern får repareras endast av auktoriserade serviceverkstäder.
■ Se till att ventilationsöppningarna alltid är fria och rena.

■Fränkoppling och uttagning av batterimodulen:

• varje gång du lämnar grästrimmern utan uppsikt
• innan kniven byts ut
• före rengöring eller om arbeten utförs på den sladdlösa grästrimmern.
  Förvara trimmern på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trimmern.
  ■ Av säkerhetsskäl ska slitna eller skadade delar bytas ut.
  ■Kontrollera att reservdelarna kommer från Bosch.
  ■ Kontrollera att redskapet är frånkopplat innan batteriet läggs in. Insättning av batteriet i ett inkopplat redskap kan leda till olyckor.
  ■Ladda batterierna endast i de laddare som tillverka- ren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batteri- typer finns risk för brand.
  Använd endast batterier som är avsedda för aktuellt redskap. Används andra batterier finns risk för kropsskada och brand.
  Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
  ■ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

Tekniska data

Sladdlös grästrimmer ART 23 EASYTRIM ACCU/ART 2300 EASYTRIM ACCU			ART 26 EASYTRIM ACCU/ART 2600 EASYTRIM ACCU
Artikelnummer 3 600 H78 H.. 3 600 H78 J..
Tomgångsvarvtal [r/min] 9 500 9 000
Klippdiameter [cm] 23 26
Vikt (utan extra tillbehör) [kg] 1,9 2,0
Serienummer Se serienummern 14 (typskylt) på maskinen.
Batterimodul NiMH		NiMH
Artikelnummer 2 607 335 699		2 607 335 699
Märkspänning	[V]	14,4	14,4
Kapacitet	[Ah]	1,5 1,5
Laddningstid (batteriet urladdat)	[h]	3 – 5*	3 – 5*
Laddningsaggregat		AL 1404	AL 1404
Artikelnummer 2 607 225 ..		2 607 225 ..
Ladningsström	[A]	0,4 0,4
Tillåtet laddningstemperatur-område	[°C]	0 – 45	0 – 45

*Laddningstiden baserar sig på en ingångsspänning till laddaren på 230 V.

Ändamålsenlig användning

Grästrimmern är avsedd för trimning av gräs och ogräs under buskar samt på slänter och vid kanter som inte kan nås med gräsklipparen.

Grästrimmern kan användas vid en omgivningstemperatur mellan 0 °C och 40 °C.

Inledning

Denna instruktionsbok lämnar anvisningar för korrekt montage och säker användning av din grästrimmer. Det är viktigt att du noggrant läser igenom anvisningarna.

Leveransen omfattar

Plocka försiktigt upp grästrimmen ur förpackningen och kontrollera att följande delar finns med:

• Trimmer
• Skyddsskärm
• Skärtallrik
• Kniv
• Laddningsaggregat
• Bruksanvisning

Saknas delar eller är de skadade ta genast kontakt med din återförsäljare.

Maskinens komponenter

1 Strömställare Till/Från
2 Handtag
3 Styrhandtag
4 Skaftets övre del
5 Skaftets undre del
6 Trimmerhuvud
7 Ventilationsöppningar
8 Skyddsskärm
9 Batterimodul

10 Laddare

11 Batteriladdningsschakt

12 LED-indikator

13 Stickpropp**

14 Serienummer

**krav i vissa land

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder

Obs! Koppla från trimmern och ta bort batterimodulen innan inställnings- eller rengöringsarbeten utförs.

Efter frånkoppling av grästrimmern roterar kniven ännu några sekunder.

Varning – berör inte den roterande kniven.

Laddningsförlopp

Laddningen startar när stickproppen ansluts till vägguttaget och batterimodulen 9 sticks in i laddningsschaktet 11.

Den gröna LED 12 är inte en indikator för laddningstillständet! En tänd grön lysdiod indikerar endast att laddström flyter.

Efter avslutad laddning (ca. 3 h–5 h) dra stickpropen ur vägguttaget och ta bort batteriet.

Batteriet ska inte laddas längre än 5,5 h.

En temperaturstegring i batterimodulen indikerar att den är fulladdad.

Anvisningar för användning

Vid kontinuerliga resp efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

En ny eller under en längre tid inte använd batterimodul uppnår först efter ca. 5 laddnings- och urladdningscykler full kapacitet.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Montage

Sätt in batterimodulen först sedan grästrimmern är fullständigt monterad.

Se till att grästrimmern sätts ihop i följande ordningsföljd:

A Montering av trimmerns skaft

Skjut ihop skaftets övre del 4 och undre del 5 tills ett "klick" hörs.

Anvisning: Efter montering av skaftets övre och undre del kan det inte längre tas isär.

Kontrollera att kabeln inte är inklämd eller tvinnad.

B Montering av skyddsskärm

Lägg upp skyddshuven 8 på trimmerhuvudet 6.

① Haka fast skyddshuven på trimmerhuvudet och skjut huven bakåt.
② Tryck skyddshuven nedåt tills den låser i läget (click).

Lägg upp kniven 16 på stiftet 17, tryck ner kniven och dra den utåt tills den snäpper fast.

Klippning och kanttrimning

Plocka bort stenar, träbitar och andra föremål från stället som ska trimmas.

Efter frånkoppling av grästrimmern roterar kniven ännu några sekunder. Vänta tills motorn/kni-ven stannat innan trimmern startas på nytt. Koppla inte från och på i korta intervaller.

In- och urkoppling

Tryck ned strömställaren 1 och håll den nedtryckt. För urkoppling släpp strömställaren 1.

D Gräsklippning

För grästrimmern åt vänster och höger och håll den på betryggande avständ från kroppen.

Den sladdlösa grästrimmern kan effektivt klippa gräs upp till höjd på15 cm. Högre gräs ska klippas i flera steg.

Klippning kring träd och buskar

Klipp försiktigt kring träd och buskar och se till att tråden inte kommer i kontakt med dem.

Träd och buskar kan dö om barken skadas.

Batterimodulens brukstid

Batterimodulens brukstid är beroende av arbetsvillkoren:

Lätt klippning: upp till 500 meter

Medellätt klippning: upp till 300 meter

Kraftig klippning: upp till 50 meter

Underhåll

Innan arbeten utförs på redskapet ska batterimodulen tas bort.

Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.

Undersök högtryckstvätten regelbundet avseende defekter som t. ex. lös infästning och slitna eller skadade komponenter.

Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk.

Om i grästrimmern trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch-el-verktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

Knivunderhåll

Innan arbeten utförs på redskapet ska batterimodulen tas bort.

Ta bort den nedslitna kniven 16 genom att trycka den inåt tills den lossar från stiftet 17.

Avlägsna med en vass kniv stiftet 17 från samtliga plastrester/föroreningar.

Vid montering av en ny kniv 16, lägg upp kniven 16 på stiftet 17, tryck den ned och dra den utåt tills den snäpper fast.

Anvisning: Använd endast reservkniv från Bosch. Den för ändamålet utvecklade kniven har ypperliga skär- och matningsegenskaper. Knivar av annat fabrikat ger sämre arbetseffekt.

Efter trimning/förvaring

Koppla från trimmern och ta bort batterimodulen. Kontrollera att batterimodulen tagits ut innan trimmern läggs bort för förvaring.

Rengör grästrimmern noggrant utvändigt med en mjuk borste och en trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräsrester och partiklar, speciellt noggrant från ventilationsöppningarna 7.

Lägg grästrimmern att ligga på sidan och rengör skyddsskärmen 8 på insidan. Avlägsna ihoppressat gräs med en trä- eller plastbit.

Batterimodulen ska förvaras vid en temperatur mellan 0 und 45 °C.

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad.

Obs! Innan felsökning startas skall gräsklipparen kopplas från och batterimodulen tas bort.

Symptom Möjliga orsaker	Åtgärd
Skyddshuven kan inte dras över skärtallriken	Felaktig montering Ta bort skärtallriken	och montera skyddshuven på nytt, se även "Montering"
Trimmern startar inte	Ackumulatorn är urladdad	Vid laddning av batterimodulen följ anvisningarna
Trimmern går med av-brott	Interna ledningar i maskinen defekta Strömställaren defekt	Uppsök kundtjänsten Uppsök kundtjänsten
Kraftiga vibrationer/ljud Red	dskapet defekt Kniven har brustit	Uppsök kundtjänsten Byt ut kniven
Uppladdat batteri har för låg snittkapacitet	Batterimodulen har under en längre tid inte använts eller endast helt kort Gräset är för högt Batterimodulen är förbrukad	Ladda fullständigt upp batterimodulen, följ anvisningarna för laddning Klipp i steg Byt batterimodulen mot ny
Kniven rör sig inte Ackumul	latorn är urladdad Redskapet defekt	Vid laddning av batterimodulen följ anvisningarna Uppsök kundtjänsten
Trimmern klipper inte Kniven	har brustit Batterimodulen inte fulladdad Gräs har snott sig in i skärtallriken	Byt ut kniven Vid laddning av batterimodulen följ anvisningarna Ta bort gräset
Laddning inte möjlig p.g.a. icke funktionsdug-lig batterimodul	Batterimodulens kontakter förorenade Batterimodulen är defekt till följd av ledningsavbrott inom batterimodulen (enskilda celler)	Rengör kontakterna (t. ex. genom att upprepade gånger sätta in och ta ut batterimodulen), byt batterimodulen vid behov Byt batterimodulen mot ny
Lysdioden 12 tänds inte när stickproppen ansluts till vägguttaget och inte heller vid insättning av batterimodulen i ladd- ningsschaktet 11	Laddarens stickkontakt är inte (kor-rekt) ansluten Vägguttag, kabel eller laddare defekt	Kontrollera korrekt anslutning av stick-kontakt Kontrollera nätspänningen och låt, om så behövs, laddaren kontrolleras hos en auktoriserad serviceverkstad för Bosch-elverktyg

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst

En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com

① [phone]

Fax [phone]

Försäkran om överensstämmelse

Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1,0 m avständ) och EN 28 662.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 72 dB (A); ljudeffektnivå 88 dB (A).

Vibration i hand/arm är lägre än 2,5 m/s ^2 .

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 786, EN 60 335 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå L _WA är lägre än 94 dB (A). Beräkningsmetod för konformitet enligt bilaga VI.

Nämnd provningsanstalt: SRL, Sudbury England Nämnda provningsanstaltens identifikationsnummer: 1088

Leinfelden, 01.06.2006.

Ändringar förbehålles
