BRUKSANVISNING GFR 18V23 Professional BOSCH

ADVARSEL: Hold omkringstående på afstand.

Dyp aldrig produktet i vand.

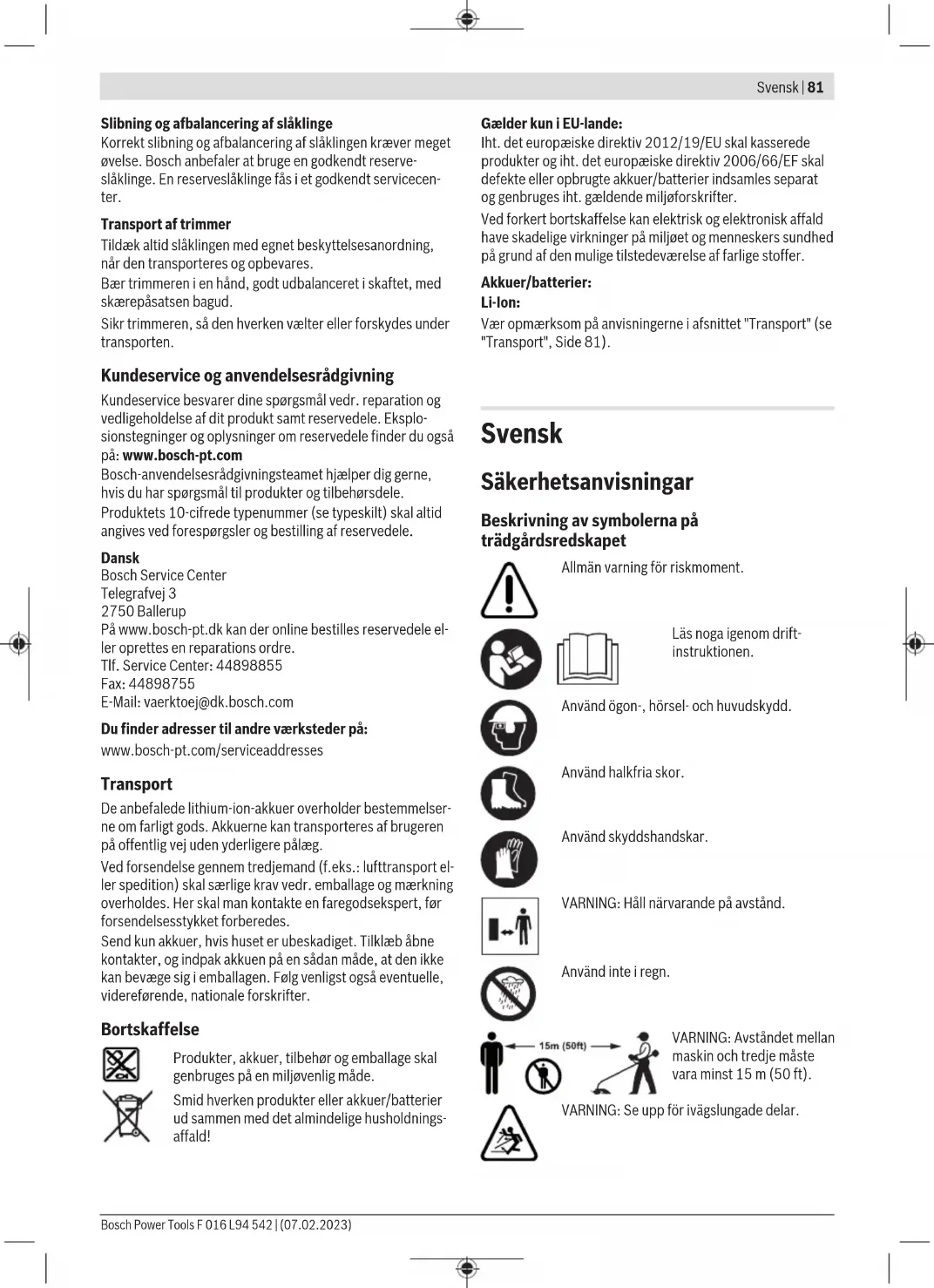

Beskrivning av symbolerna på trädgårdsredskapet

Allmän varning för riskmoment.

Läs noga igenom drift-instruktionen.

Använd ögon-, hörsel- och huvudskydd.

Använd halkfria skor.

Använd skyddshandskar.

WARNING: Håll närvarande på avstånd.

Använd inte i regn.

WARNING: Avständet mellan maskin och tredje måste vara minst 15 m (50 ft).

WARNING: Se upp för ivägslungade delar.

82 | Svensk

Se upp för rekyl.

Använd inte hackkniv.

Använd inte sågblad.

WARNING: Avlägsna alltid batteriet före servicearbeten.

Använd inte högtryckstvätt eller trädgårdsslang för rengöring av trädgårdsredskapet.

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
▶ Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.

Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, längt här och smycken kan dras in av roterande delar.

När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur

som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för grästrimmer, friklippare och friklippare med sågblad

Använd inte maskinen i dåligt väder, speciellt inte vid åskväder. Detta minskar faran att träffas av en blixt.
▶ Undersök arbetsområdet grundligt gällande vilddjur. Vilddjur kan skadas av den fungerande maskinen.
Granska noga arbetsområdet och avlägsna alla stenar, pinnar, trådar, ben och andra främmande föremål. Delar som slungas ut kan leda till personskada.
- Kontrollera alltid innan bruk av maskinen att skärverktyget eller sågbladet samt skär- eller sågenheten inte är skadad. Skadade delar höjer risken för personskada.
Följ anvisningarna för utbyte av insatsverktyg. Felaktigt spända sågbladsmuttrar eller skruvar kan skada sågbladet eller leda till att det lossnar.
Den nominella varvtalet för tillbehöret måste vara minst lika med den maximala hastigheten som är märkt på elverktyget. Sågblad som roterar med en högre hastighet än märkvarvtal kan förstöras och slungas ut.
Använd ögon-, hörsel- och huvudskydd samt skyddshandskar. Lämplig personlig skyddsutrustning minskar risken för personskador av kringflygande delar eller tillfällig kontakt med skärträden eller sågbladet.
Använd vid bruk av maskinen alltid långbyxor. Arbeta aldrig barfota eller med öppna sandaler. Därigenom förhindrar du faran av en fotskada vid kontakt med det roterande sågbladet.
Använd vid bruk av maskinen alltid långbyxor. Bar hud ökar sannolikheten av personskador alstrade av utslungade objekt.
Håll utomstående på avständ vid användning av maskinen. Delar som slungas ut kan leda till allvarlig personskada.
Använd alltid båda händerna vid användning av maskinen. Håll maskinen med båda händerna för att undvika en förlust av kontrollen.
Håll fast maskinen endast vid de isolerade grepytorna eftersom skärträden eller sågbladet kan träffa dolda elledningar. Vid skärtrådens eller sågbladets kontakt med en spänningsförande ledning kan verktyget eller dess metalldelar sättas under spänning och leda till elstöt.

84 | Svensk

Se alltid till att du står stadigt och använd maskinen endast när du står på marken. Glatt underlag eller instabila ytor kan göra att du tappar balansen eller förlorar kontrollen över maskinen.
Använd inte maskinen på ytterst branta sluttningar. Därvid minskar risken att förlora kontrollen, att slinta och falla omkull, vilket kunde leda till personskador.
Försäkra vid arbete på sluttningar att du står stadigt; arbeta alltid tvärs mot sluttningen, aldrig uppåt eller nedåt, och var ytterst försiktig vid ändring av arbetsriktning. Därvid minskar risken att förlora kontrollen, att slinta och falla omkull, vilket kunde leda till personskador.
Håll vid arbetet alla kroppsdelar på avständ från skärtråden eller sågbladet. Kontrollera innan tillslag av maskinen, att skärtråden eller sågbladet inte berör något. Ett ögonblick av ouppmärksamhet kan vid användning av maskinen leda till personskador för dig eller andra personer.
Använd inte maskinen på över höfthöjd. Detta hjälper att undvika en oavsiktlig kontakt med skärträden eller sågbladet och möjliggör en bättre kontroll av maskinen i oväntade situationer.
▶ Var vid skärning av snår eller träd och buskar, som står under spänning, beredd på att de fjädrar tillbaka. Då träfibrerna avlastas kan snår eller träd och buskar träffa användaren och leda till att kontrollen över maskinen förloras.
▶ Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig på sågbladet och slå dig eller få dig att förlora balansen.
Håll maskinen under kontroll och berör inte sågblad eller andra farliga delar så länge de ännu rör sig. Detta minskar risken för en personskada alstrad av rörliga delar.
- Kontrollera att strömställaren är frånkopplad och batteriet har dragits ut innan du avlägsnar snittmaterial i kläm eller utför service på maskinen. Maskinens oväntade drift vid avlägsnande av inklämt material kan leda till allvarliga kroppsskador.
Bär maskinen frånkopplad och bortvänd från din kropp. Ändamålsenlig hantering av maskinen minskar sannolikheten för en tillfällig kontakt med sågbladet.
Sätt alltid skyddskåpan på metallsågbladet vid maskinens transåport eller lagring. Ändamålsenlig hantering av maskinen minskar sannolikheten för en tillfällig kontakt med sågbladet.
Använd endast reservtrådar, -skärhuvud och -sågblad enligt tillverkarens direktiv. Felaktiga reservdelar kan öka faran för brott och kroppskador.

Rekyl - orsaker och relaterade säkerhetsanvisningar

▶ Rekylen är en plötslig rörelse i sido-, fram- eller bakriktning, som kan uppträda om kniven fastnar eller blir hängande på ett föremål som t.ex. en trädstubbe eller ett

litet träd. Den kan vara så kraftig, att maskinen och/eller användaren slungas i en valfri riktning och eventuellt förlorar kontrollen över maskinen. Knivstötar och de därmed förbundna farorna kan undvikas genom följande skyddsåtgärder.

Håll stadigt med båda händer på maskinen och placera armarna så att du kan hålla emot rekylkrafter. Håll dig vänster om maskinen. En rekyl kan öka risken för personskador på grund av maskinens oväntade rörelse. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska rekylkrafterna.
Om sågbladet fastnar eller om du av någon anledning avbryter arbetet, koppla från maskinen och håll den stilla i materialet tills sågbladet har stannat helt. Försök aldrig vid ett inklämt sågblad ta bort maskinen från arbetsstycket eller att dra den bakåt medan sågbladet rör sig, annars kan en rekyl uppstå. Undersök och korrigera orsaken till att sågbladet fastnar.
Använd inte oskarpa eller skadade sågblad. Slöa eller skadade sågblad höjer risken att råka i kläm eller haka upp sig i ett objekt och kan leda till en rekyl.
- Kontrollera alltid att du ser materialet som skall skäras väl. En rekyl är mera sannolik i områden, där materialet som skall skäras är svårt att se.
Koppla från maskinen då du under arbetet närmar dig en annan person. Andra personer kan vid rekyler bli träffade och skadade av det roterande sågbladet.

Speciella säkerhetsanvisningar

Lämna skyddskåporna på sin plats. Skyddskåporna måste vara driftklart och ordentligt monterade. En lös, skadad eller inte korrekt fungerande skyddskåpa kan leda till personskada.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.
Barn bör övervakas för att säkerställa att de inte leker med gräsklipparen.
Använd inte produkten med skärskiva i omedelbar närhet av nät- eller skarvsladdar.
- Kontrollera om produkten har skador, om den träffar ett hårt föremål eller om det uppstår kraftiga vibrationer.
- Var försiktig vid förkortning av skärtråden, att du inte skär dig.
- Kontrollera alltid vid frånkoppling av produktens att motorn och skärhuvudet stannat fullständigt.
▶ Skär högt och tätt gräs i etapper, för att undvika ett resultat med sprickor. (se bild N)
Tryckskivans (24) uppgift är att lätt stöda produkten vid bruk, för att skydda kniven mot hinder som t.ex. trädstammar.
- Vid användning får inte tryckskivan stoppa verktygets normala bruk, då det ligger på marken.

• Kontrollera vid insättning av batteriet, att kniven inte har kontakt med din kropp eller andra föremål, inklusive marken. Den kan rotera vid starten och förorsaka skador på produkten och/eller andra föremål.
  ▶ Undvik en onormal kroppsställning och se till att du alltid håller balansen. Se till att du på slutning alltid står stadigt. Gå lugnt, spring aldrig.
• Vid längre användning rekommenderar vi att motsvarande pauser hålles.
  Vid längre användning av produkten (eller andra maskiner) utsätts användaren för vibrationer som kan förorsaka vita fingrar (Raynaud-fenomenet) eller ett karpaltunnelsyndrom.
  Därvid är händernas beröringskänsla och temperaturreglering nedsatt, känslolöshet och en brännande känsla kan uppträda och till och med nerv- och blodcirkulationsskador samt vävnadskallbrand.
  Rädfråga din läkare, om du har symptom som alstrats av vibrationsöverbelastning. Till dessa symptom hör känslolöshet, beröringskänslolöshet, kittlande och stickande känsla, smärta, kraftlöshet, förändring av hudfärgen eller hudens tillstånd. Dessa symptom uppstår i allmänhet på fingrar, händer eller handleder.

Anvisningar för optimal hantering av batteriet

- Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion.

Då produkten inte används, håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från batteriet son inte används, för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
▶ Ur skadat eller fel använt batteri kan ångor avgå. Tillför friskluft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk föreligger.
▶ Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.
▶ Ladda redskapet endast med medlevererad laddare.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten.

Symbol Betydelse

	Rörelseriktning
	Reaktionsriktning
	Inkoppling
	Fränkoppling
	Tillåten hantering
	Förbjuden hantering
CLICK	Hörbart ljud
	Vikt

Produkt- och prestandabeskrivning

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, eldsvåda och/eller svåra personskador.

Observera bilderna i slutet av instruktionsboken.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för trimmning av gräs, lätta snår, ogräs, brännässlor, sticklingar, mindre snår och buskar. Produkten är avsedd för användning på marken.

Avbildade komponenter (se bilder A - U)

Numreringen av avbildade komponenter hänvisar till illustration av produkten på grafiksidorna.

(1) Handtag
(2) Inkopplingsspärr för strömställaren
(3) Strömställare
(4) Batteriets upplåsningsknapp
(5) Batteri ^a)
(6) Rekylsäkring
(7) Skyddskåpa
(8) Skruv för montering av skyddskåpa
(9) Skyddsbygel
(10) Fästhake för skyddsbygel
(11) Säkerhetsgrepp
(12) Underläggsbricka för säkerhetsgrepp
(13) Skruv för greppfäste
(14) Bärrem
(15) Fäste för bärrem
(16) Laddare ^a)

86 | Svensk

(17) Batteriets laddningsindikering
(18) Pil på spolen
(19) Spole
(20) Knapp för trädmatning
(21) Distansbricka
(22) Skydd för skärskiva

(23) Skärskiva
(24) Tryckbricka
(25) Mutter för knivmontage
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Grästrimmer/friklippare GRT 18V-33 GFR 18V-23
Produktnummer		3 600 HD0 0..	3 600 HD1 0..
Nominell spänningA)	V 18 18
TomgångsvarvtalA)	min-1	4500- 6400	4500- 6400
Skärtrådens diameter mm 2,4 2,4
Skärdiameter (tråd) cm 33 33
Trådspolens kapacitet m 3 3
Skärdiameter (kniv) cm - 23
Borrhål mm - 25,4
Knivens tjocklek mm - 2
Skyddsbygel ● ●
Vikt enligt EPTA-Procedure 01:2014A)
- med batteri kg 3,8 kg (1,5 Ah)-		4,9 kg (12,0 Ah)	3,9 kg (1,5 Ah)-5,0 kg (12,0 Ah)
- utan batteri kg 3,5 3,6
Serienummer		se dataskylten på gräsklipparen
Rekommenderad omgivningstemperatur vid laddning	°C	0 ... +35	0 ... +35
Tillåten omgivningstemperatur vid driftB) och vid lagring	°C	-20 ... +50	-20 ...+50
Kompatibla batterier		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Rekommenderade batterier		GBA 18V... ≥ 4.0AhProCORE18V... ≥ 4.0Ah	GBA 18V... ≥ 4.0AhProCORE18V... ≥ 4.0Ah
Rekommenderade laddare		GAL 18...GAL 18...GAL 36...	GAL 18...GAL 18...GAL 36...

A) Beroende på använt batteri
B) Begränsad effekt vid temperaturer <0 °C

Buller-/vibrationsdata

		EN 50636-2-91	IEC 62841-4-4
Produktens A-vägda ljudnivå uppnår i typiska fall:
Trådspole
- Ljudtrycksnivå	dB(A)	77 76
- Onoggrannhet K	dB	= 3	= 3
Kniv
- Ljudtrycksnivå	dB(A)	76 76
- Onoggrannhet K	dB	= 3	= 3
Trådspole
- Vibrationsemissionsvärde a_h	m/s^2	2,7 4,3

F016 L94 542 | (07.02.2023)

Bosch Power Tools

		EN 50636-2-91 IEC 62841-4-4
– Onoggrannhet K m/s	^2	= 1,8 = 1,8
Kniv
– Vibrationsemissionsvärde ah	m/s ^2	3,1 3,6
– Onoggrannhet K m/s	^2	= 1,3 = 1,3

Att det/de angivna totala vibrationsemissionsvärdet/-värdena och det/de angivna bulleremissionsvärdet/-värdena har uppmätts enligt en standardiserad sträng kontroll och kan användas till jämförelse med ett annat elverktyg. Att det/de angivna totala vibrationsemissionsvärdet/-värdena och det/de angivna bulleremissionsvärdet/-värdena också kan användas för en preliminär bedömning av belastningen.

Att vibrations- och bulleremissionsvärden vid elverktygets faktiska användning kan avvika från angivna värden, beroende på vilket sätt elverktyget används, speciellt vilket slags arbetsstycke bearbetas och nödvändigt, för att fastslå säkerhetsåtgärder för användarens skydd som grundar sig på en värdering av vibrationsbelastningen vid verkliga användningsförhållanden (härvid måste alla andelar av driftscykeln beaktas, till exempel tiden under vilken elverktyget är avstängt och den tid verktyget visserligen är inkopplat men fungerar utan belastning).

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försedd med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp GBA 18V...

LED Kapacitet

Fast ljus 3 × grönt 60–100 %

Fast ljus 2 × grönt 30–60 %

Fast ljus 1 × grönt 5–30 %

Blinkande ljus 1 × grönt 0–5 %

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80–100 %

Fast ljus 4 × grönt 60–80 %

Fast ljus 3 × grönt 40–60 %

Fast ljus 2 × grönt 20–40 %

Fast ljus 1 × grönt 5–20 %

Blinkande ljus 1 × grönt 0–5 %

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Batteriets skötsel

Beakta följande anvisningar och åtgärder för att garantera optimal användning av batteriet:

- Skydda batteriet mot fukt och vatten.

- Lagra elverktyget och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. liggande i bilen.

88 | Svensk

• Lagra batteriet separat och inte i trädgårdsredskapet.
• Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt solsken.
• Optimal temperatur för förvaring av batteriet är 5 °C.
• Rengör vid tillfälle batteriets ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Montering och drift

Handlingsmål Bild Sida
Avbildade komponenter	A	310
Leveransen omfattar	B	311
Montering av skyddskåpan	C	311
Montering av skyddsbygeln	D	312
Montering av rekylskydd/användningsinstruktion förhögerhänta	E	313
Montering av rekylskydd/användningsinstruktion förvänsterhänta	F	313
Montering av bärremmen	G	314
Ladda och montera batteriet	H	314
In- och frånkoppling	I	315
Montering av skärtråden	J	316
Mata ut skärtråden	K	317
Avlägsna spolen	L	317
Montera skärskivan	M	318 – 319
Arbetsanvisning 1	N	320
Arbetsanvisning 2	O	320
Arbete med kniv	P	321
Arbete med spole	Q	321

Stöt spolen lätt mot marken för att mata ut klipptråd. Pro-Tap systemet frigör ca 10 mm tråd på spolens båda sidor. Upprepa stöten flera gånger om tråden rivits nära matningsöglan, för att kunna klippa med hela 33 cm diametern.

EasyWind

EasyWind spolningsanordningen möjliggör införning av spolträden utan att ta isär spolen.

Om spolträden måste laddas på nytt:

• Skär ett 3 m stycke av träden (tillbehör).
• Rikta pilarna på spolen så, att de pekar mot knappen för trådmatning (20).
• För in spoltråden i öglan som är märkt "Trådmatning" och dra tråden genom till andra sidan. Tråden ska ha samma längd på båda sidorna.
• Vrid knappen för trådmatningen (20) moturs för att linda träden på spolen (se pilarna på spolen), tills ca. 10 cm av spolträden är fri på båda sidorna.

Anti-Tangle

Skärverktyget är utrustat med en Amti-Tangle-funktion, som tillåter kontinuerligt arbete utan avbrott.

Om skärverktyget blockerar, roterar motorn automatiskt spolen 3 sekunder moturs, för att åtgärda blockaden. Genast efter det fungerar skärverktyget åter normalt medurs.

Om blockaden inte kan åtgärdas, stannar skärverktyget. Ytterligare assistans finns i kapitlet Felsökning.

Felsökning

Symptom Möjlig orsak Åtgärd

Motorn startar inte Batteriet är urladdat Kontrollera batteriets laddningsdisplay och ladda batteriet
	Batteriet för kallt/hett Låt batteriet värmas/kallna
	Batteriet är inte ordentligt insatt Sätt in batteriet på rätt sätt
	Gräs har samlats i spolen Ta bort batteriet och avlägsna gäset
Trädgårdsredskapet går med avbrott	Strömställaren defekt Ta kontakt med Bosch kundtjänst
	Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Skärhuvudet blockerat Avlägsna skärhuvudet, åtgärda eventuella förstoppningar och montera åter skärhuvudet.

Symptom Möjlig orsak Åtgärd

Trädgårdsredskapet är Gräset för högt/ för tätt Klipp i steg överbelastat
Dålig skäreffekt Trädgårdsredskapet är överbelastat Manövrera redskapet långsammare
	För mycket skärtråd	Linda upp skärträden (se bild J) och kontrollera skärskivan.
	Skyddskåpan full av föroreningar Rengör insidan av skyddskåpan
Trädgårdsredskapet klipper inte	Skärträden är för kort/brusten Mata ut klipptråd med Pro-Tap stötautomatiken(se bild J)
	Trådspolen är tom	Byt ut trådspolen (se bild J)
Spolen drar skärträden tillbaka in	Skärträden är för kort/brusten	Lösgör spolen och fyll på ny skärtråd (se bild J)
Skärträden brister ofta	Skärträden är intrasslad i spolen	Lösgör spolen och spola in ny skärtråd (se bild J)
	Grästrimmern hanteras på fel sätt Trimma endast med skärträdens spets, undvik kontakt med stenar, väggar eller andra hårda föremål. Mata regelbundet ut skärträden så att hela skärdiametern utnyttjas
	Skärtråd med för liten diameter använd Använd föreslagen skärtråd
Kraftig vibration Skärträden har brustit		se bild J
	Obalans i skärhuvudet eller i kniven Avlägsna eventuella föroreningar från skärhuvudet. Kontrollera skärhuvudet (se bild M)och ta kontakt med Bosch-kundservice i fall av en skada
	Spolen/klingan är fel monterad	Sätt in alla delar korrekt (se bild M)
	Skyddskåpan är inte korrekt monterad Montera skyddskåpan korrekt
	Muttern för knivmontaget är lös Spänn muttern för knivmontaget (20 Nm) (se bild M)
Anti-Tangle funktionen åtgårdar inte blockader	Elverktyget används felaktigt Använd elverktyget korrekt och koppla till och från det flera gånger i snabb följd.
	Blockaden för allvarlig för att systemet skulle kunna åtgårda den utan manuell support	Tag bort batteriet och åtgårda blockaden manuellt

Underhåll och service

Underhåll, rengöring och lagring

Ta bort batteriet innan åtgärder utförs på trädgårdsredskapet (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring av trädgårdsredskapet. Om strömställaren oavsiktligt påverkas finns risk för personskada.

Håll produkten och dess ventilationsöppningar rena för bra och säkert arbete.

Rengör och vårda produkten före lagring. Ställ inte upp andra föremål på trädgårdsredskapet. Spruta inte vatten på produkten. Doppa inte produkten i vatten. Lagra produkten på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på produkten. Låt inte produkten ligger på golvet/marken. Du kan snubbla på den.

Granska att alla muttrar, bultar och skruvar sitter stadigt fast för att möjliggöra tryggt arbete med produkten. Kontrollera produkten och byt av säkerhetsskäl ut förslitna och skadade delar.

Kontrollera att reservdelarna är av Bosch-fabrikat. Produkten får inte modifieras, varje modifikation kan leda till personskada.

Skärpning och balansering an skärskivan

Skärskivans korrekta skärpning och balansering fordrar mycket övning. Bosch rekommenderar dig att använda en tillåten reservskärskiva. Reservskärskivan finner du i ett tillåtet Service-Center.

Transport av friklipparen

Täck alltid vid transport och lagring över skärskivan med ett passande skydd. Bär friklipparen i en hand, väl balanserad från skaftet, med klippenheten bakåt riktad. Säkra friklipparen mot tippning och förskjutning vid transport.

90 | Norsk

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Produkter, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte produkter eller batterierna i hushållsavfallet!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EG måste obrukbara produkter och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 90).

Norsk

Sprøyt aldri vann på produktet.

Dypp produktet aldri ned i vann.
