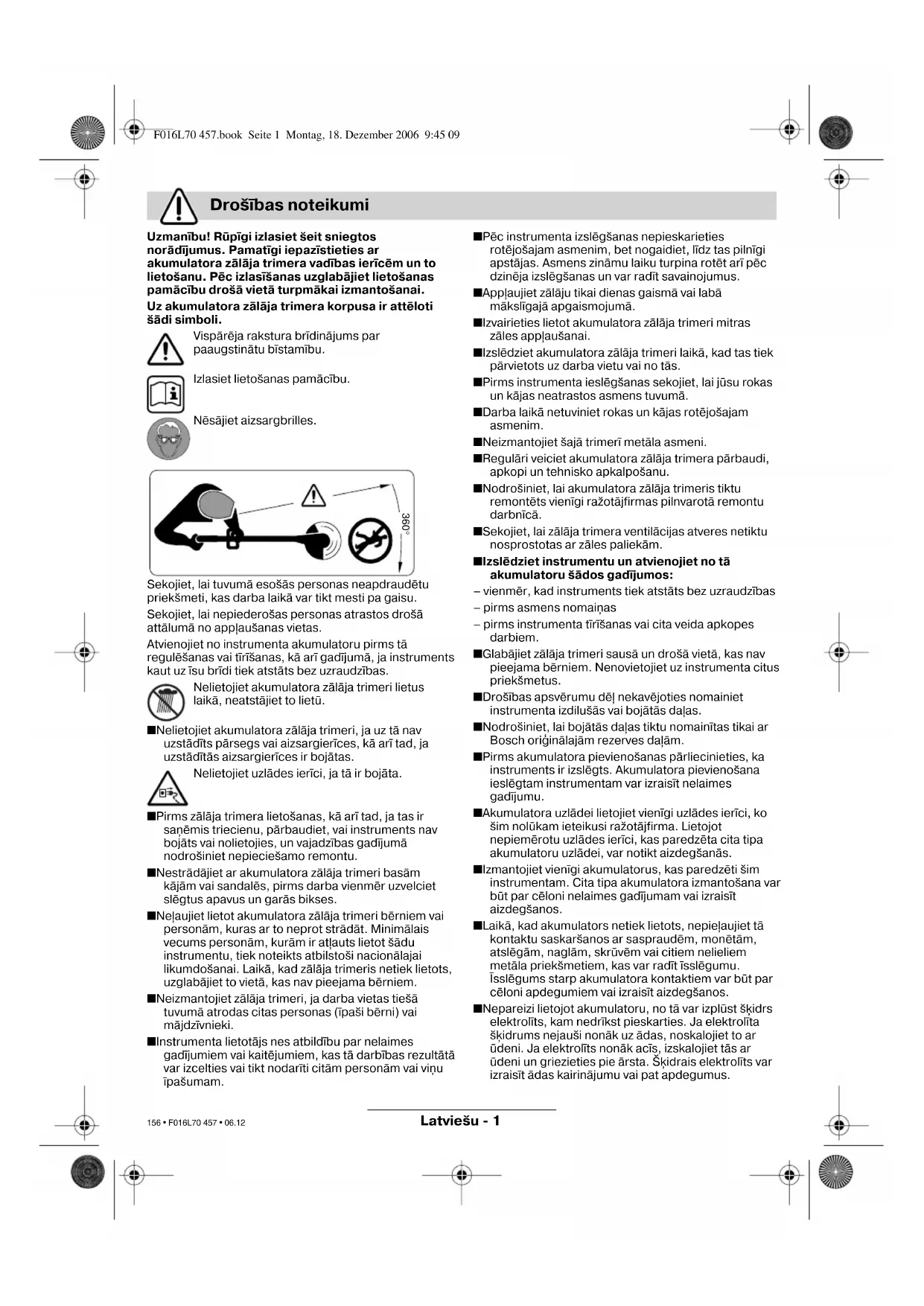

LIETOŠANAS INSTRUKCIJA ART 26 Easytrim Accu BOSCH

Uzmanību! Rūpīgi izlasiet šeit sniegtos norādījumus. Pamatīgi iepazīstieties ar akumulatora zālāja trimera vadības ierīcēm un to lietošanu. Pēc izlasīšanas uzglabājiet lietošanas pamācību drošā vietā turpmākai izmantošanai. Uz akumulatora zālāja trimera korpusa ir attēloti šādi simboli.

Vispārēja rakstura brīdinājums par paaugstinātu bīstamību.

Izlasiet lietošanas pamācību.

Nēsājiet aizsargbrilles.

360°

Sekojiet, lai tuvumā esošās personas neapdraudētu priekšmeti, kas darba laikā var tikt mesti pa gaisu.

Sekojiet, lai nepiederošas personas atrastos drošā attālumā no applaušanas vietas.

Atvienojiet no instrumenta akumulatoru pirms tā regulēšanas vai tīrīšanas, kā arī gadījumā, ja instruments kaut uz īsu brīdi tiek atstāts bez uzraudzības.

Nelietojiet akumulatora zālāja trimeri lietus laikā, neatstājiet to lietū.

■Nelietojiet akumulatora zālāja trimeri, ja uz tā nav uzstādīts pārsegs vai aizsargierīces, kā arī tad, ja uzstādītās aizsargierīces ir bojātas.

Nelietojiet uzlādes ierīci, ja tā ir bojāta.

■Pirms zālāja trimera lietošanas, kā arī tad, ja tas ir saņēmis triecienu, pārbaudiet, vai instruments nav bojāts vai nolietojies, un vajadzības gadījumā nodrošiniet nepieciešamo remontu.
■Nestrādājiet ar akumulatora zālāja trimeri basām kājām vai sandalēs, pirms darba vienmēr uzvelciet slēgtus apavus un garās bikses.
■Neļaujiet lietot akumulatora zālāja trimeri bērniem vai personām, kuras ar to neprot strādāt. Minimālais vecums personām, kurām ir atļauts lietot šādu instrumentu, tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad zālāja trimeris netiek lietots, uzglabājiet to vietā, kas nav pieejama bērniem.
■Neizmantojiet zālāja trimeri, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki.
■Instrumenta lietotājs nes atbildību par nelaimes gadījumiem vai kaitējumiem, kas tā darbības rezultātā var izcelties vai tikt nodarīti citām personām vai viņu īpašumam.

■Pēc instrumenta izslēgšanas nepieskarieties rotējošajam asmenim, bet nogaidiet, līdz tas pilnīgi apstājas. Asmens zināmu laiku turpina rotēt arī pēc dzinēja izslēgšanas un var radīt savainojumus.
■Applaujiet zālāju tikai dienas gaismā vai labā māksīgajā apgaismojumā.
■Izvairieties lietot akumulatora zālāja trimeri mitras zāles applaušanai.
■Izslēdziet akumulatora zālāja trimeri laikā, kad tas tiek pārvietots uz darba vietu vai no tās.
■Pirms instrumenta ieslēgšanas sekojiet, lai jūsu rokas un kājas neatrastos asmens tuvumā.
■Darba laikā netuviniet rokas un kājas rotējošajam asmenim.
■Neizmantojiet šajā trimerī metāla asmeni.
■Regulāri veiciet akumulatora zālāja trimera pārbaudi, apkopi un tehnisko apkalpošanu.
■Nodrošiniet, lai akumulatora zālāja trimeris tiktu remontēts vienīgi ražotājfirmas pilnvarotā remontu darbnīcā.
■Sekojiet, lai zālāja trimera ventilācijas atveres netiktu nosprostotas ar zāles paliekām.
■Izslēdziet instrumentu un atvienojiet no tā akumulatoru šādos gadījumos:
– vienmēr, kad instruments tiek atstāts bez uzraudzības
- pirms asmens nomainas
- pirms instrumenta tīrīšanas vai cita veida apkopes darbiem.
■Glabājiet zālāja trimeri sausā un drošā vietā, kas nav pieejama bērniem. Nenovietojiet uz instrumenta citus priekšmetus.
■Drošības apsvērumu dēl nekavējoties nomainiet instrumenta izdilušās vai bojātās daļas.
■Nodrošiniet, lai bojātās daļas tiktu nomainītas tikai ar Bosch oriģinālajām rezerves daļām.
■Pirms akumulatora pievienošanas pārliecinieties, ka instruments ir izslēgts. Akumulatora pievienošana ieslēgtam instrumentam var izraisīt nelaimes gadījumu.
■Akumulatora uzlādei lietojiet vienīgi uzlādes ierīci, ko šim nolūkam ieteikusi ražotājfirma. Lietojot nepiemērotu uzlādes ierīci, kas paredzēta cita tipa akumulatoru uzlādei, var notikt aizdegšanās.
■Izmantojiet vienīgi akumulatorus, kas paredzēti šim instrumentam. Cita tipa akumulatora izmantošana var būt par cēloni nelaimes gadījumam vai izraisīt aizdegšanos.
■Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas var radīt īsslēgumu. īsslēgums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos.
■Nepareizi lietojot akumulatoru, no tā var izplūst škidrs elektrolīts, kam nedrīkst pieskarties. Ja elektrolīta škidrums nejauši nonāk uz ādas, noskalojiet to ar ūdeni. Ja elektrolīts nonāk acīs, izskalojiet tās ar ūdeni un griezieties pie ārsta. Škidrais elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.

Tehniskie parametri

Akumulatora zālāja trimeris ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU			ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Pasūtijuma numurs 3 600 H78 H.. 3 600 H78 J..
Griešanās ātrums tukšgaitā [min. -1] 9 500 9 000
Applaušanas diametrs [cm] 23 26
Svars (bez papildpiederumiem) [kg] 1,9 2,0
Sērijas numurs Skatīt sērijas numuru 14 uz instrumenta markejuma plāksnītes.
Akumulators NiMH NiMH
Pasūtijuma numurs 2 607 335 699		2 607 335 699
Nominālais spriegums [V]		14,4	14,4
Ietilpība [Ah]		1,5	1,5
Uzlādes laiks (tukšam akumulatoram) [h]		3 – 5*	3 – 5*
Uzlādes ierīce		AL 1404	AL 1404
Pasūtijuma numurs 2 607 225 ..		2 607 225 ..
Uzlādes strāva [A]		0,4	0,4
Pielajumais uzlādes temperatūras diapazons [°C]		0 – 45	0 – 45

*Uzlādes laiks ir noteikts pie uzlādes ierīces ieejas sprieguma 230 V.

Pielietojums

Instruments ir paredzēts zālāja applaušanai un nezāļu izpļaušanai zem krūmiem, kā arī nogāzēs un malās, kur nevar pieklūt ar parasto zālāja plāvēju.

Instruments ir izmantojams pie apkārtējā gaisa temperatūras no 0 °C līdz 40 °C.

levads

Šī lietošanas pamācība satur norādījumus, kā pareizi salikt un droši darbināt instrumentu. Tāpēc ir svarīgi, lai jūs rūpīgi izlasītu šo dokumentu.

Piegādes komplekts

Uzmanīgi izsainojiet akumulatora zālāja trimeri un pārliecinieties, ka tā piegādes komplektā ir šādas vienības:

- Zālāja trimeris

- Aizsargpārsegs

- Griezējdisks

- Asmens

- Uzlādes ierīce

- Lietošanas pamācība

Ja kāda no daļām nav piegādāta vai ir bojāta, griezieties tirdzniecības vietā, kur iegādājāties instrumentu.

Sastāvdaļas

1 leslēdzējs

2 Galvenais rokturis

3 Virzītājrokturis

4 Kāta augšējā daļa

5 Kāta apakšējā daļa

6 Trimera galva

7 Ventilācijas atveres

8 Aizsargpärsegs

9 Akumulators

10 Uzlādes ierīce

11 Akumulatora kontaktnodalijums

12 Mirdzdiodes indikators

13 Elektrotikla kontaktdakša**

14 Sērijas numurs

**konstrukcija ir atkarīga no valsts

Ne visi aprakstītie un zīmējumos attēlotie papildpiederumi tiek iekļauti standarta piegādes komplektā.

Jūsu drošībai

Uzmanību! Pirms tīrīšanas vai regulēšanas izslēdziet instrumentu un izņemiet no tā akumulatoru.

Pēc akumulatora zālāja trimera izslēgšanas tā asmens vēl dažas sekundes turpina rotēt. levērojiet piesardzību – nepieskarieties rotējošajam asmenim.

Akumulatora uzlāde

Akumulatora uzlāde sākas tūlīt pēc uzlādes ierīces pievienošanas elektrotīklam un akumulatora 9 ievietošanas kontaktnodalījumā 11.

Załais mirdzdiodes indikators 12 nav paredzëts uzlādes gaitas kontrolei! Załā indikatora iedegšanās norāda, ka caur akumulatoru plūst uzlādes strāva.

Pēc akumulatora uzlādes (tā ilgst aptuveni 3 – 5 stundas) izvelciet uzlādes ierīces kontaktdakšu no elektrotikla kontaktligzdas un izņemiet akumulatoru.

Akumulators nav jāuzlādē ilgāk par 5,5 stundām.

Par akumulatora uzlādi liecina tā manāma sasilšana.

Norādījumi par akumulatoru uzlādi

Ilgstoši uzlādējot akumulatoru vai bez pārtraukuma uzlādējot vairākus akumulatorus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par uzlādes ierīces bojājumu.

Jauns vai ilgāku laiku nelietots akumulators sasniedz pilnu energoietilpību tikai pēc aptuveni 5 uzlādes/izlādes cikliem.

Ja manāmi samazinās instrumenta darbības laiks, tas nozīmē, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Montāža

Pirmo reizi pievienojiet akumulatoru zālāja trimerim tikai tad, kad tā salikšana ir pilnīgi pabeigta.

Nodrošiniet, lai izstrādājuma salikšana notiktu tālāk aprakstītajā secībā:

A Trimera kāta salikšana

Sabīdiet kopā kāta augšējo daļu 4 un apakšējo daļu 5, līdz tās savienojas ar skaidri sadzirdamu klikški.

Piezīme. Ja abas kāta daļas jau reiz ir tīkušas savienotas, tās vairs nav atdalāmas.

Sekojiet, lai kabelis netiktu saspiests vai savērpts.

B Aizsargpārsega nostiprināšana

Novietojiet aizsargpārsegu 8 uz trimera galvas 6.

① Uzākējiet aizsargpārsegu uz trimera galvas un pabīdiet atpakaļ.

② Piespiediet aizsargpārsegu, līdz tas fiksējas ar skaidri sadzirdamu klikški.

C Griezējdiska un asmens nostiprināšana

Uzspiediet griezējdisku 15 uz piedziņas vārpstas, līdz tas fiksējas ar skaidri sadzirdamu klikšķi.

Novietojiet asmeni 16 uz turētāja 17 un pavelciet uz āru, līdz asmens fiksējas.

Applaušana un malu apstrāde

Novāciet akmeņus, koka gabalus un citus priekšmetus no applaušanai paredzētās vietas.

Pēc akumulatora zālāja trimera izslēgšanas tā asmens vēl dažas sekundes turpina rotēt. Pirms instrumenta atkārtotas ieslēgšanas nogaidiet, līdz tā dzinējs un asmens apstājas. Izvairieties bieži ieslēgt un izslēgt instrumentu.

leslēgšana un izslēgšana

Nospiediet un turiet nospiestu ieslēdzēju 1. Lai izslēgtu instrumentu, atlaidiet ieslēdzēju 1.

D Zālāja applaušana

Pārvietojiet akumulatora zālāja trimeri pa labi un pa kreisi, turot to drošā attālumā no sevis.

Ar akumulatora zālāja trimera palīdzību var efektīvi applaut zāli, kuras garums nepārsniedz 15 cm. Ja zāle ir garāka, tā applaujama vairākos paņēmienos.

Applaušana zem kokiem un krūmiem

Applaujot zālāju zem kokiem un krūmiem, ievērojiet piesardzību un sekojiet, lai tie nesaskartos ar griezējauklu.

Koki un augi, kuru miza ir stipri bojāta, var nokalst.

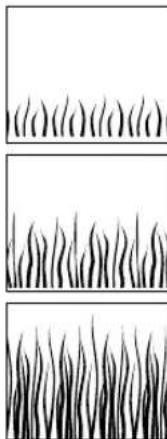

Akumulatora darbības laiks

Instrumenta darbības laiks no viena pilnīgi uzlādēta akumulatora ir atkarīgs no darba apstākliem:

Viegli darba apstākli:

applaušanas tālums līdz 500 metriem

Vidēji smagi darba apstākli:

applaušanas tālums līdz 300 metriem

Smagi darba apstākli:

applaušanas tālums līdz 50 metriem

Apkalpošana un apkope

Pirms jebkuriem instrumenta apkalpošanas darbiem iznemiet no tā akumulatoru.

leteikums. Lai nodrošinātu instrumenta ilgstošu un nevainojamu darbību, regulāri veiciet šeit aprakstītos apkopes un tehniskās apkalpošanas darbus.

Regulāri aplūkojiet instrumentu un pārbaudiet, vai nav kluvuši valīgi instrumenta stiprinājuma elementi un vai nav nodilušas vai bojātas tā sastāvdaļas.

Sekojiet, lai visi instrumenta nosegvāki un aizsargelementi būtu nebojāti un pareizi nostiprināti. Pirms zālāja plāvēja lietošanas veiciet visus vajadzīgos apkalpošanas un remonta darbus.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, zālāja trimeris tomēr sabojājas, tā remonts jāveic Bosch pilnvarotā elektroinstrumentu remontu darbnīcā.

Veicot saraksti un pasūtot rezerves daļas, norādiet desmitzīmju pasūtījuma numuru, kas atrodams uz instrumenta marķējuma plāksnītes.

Asmens apkope

Pirms jebkuriem instrumenta apkalpošanas darbiem iznemiet no tā akumulatoru.

Lai nonemtu nolietoto asmeni 16, pabīdiet to bultas virzienā, līdz asmens atvienojas no turētāja 17.

Lietojot asu nazi, attīriet turētāju 17 no pielipušajām plastmasas vai dubļu paliekām.

Lai iestiprinātu jaunu asmeni 16, novietojiet to uz turētāja 17 un pavelciet uz āru, līdz asmens 16 fiksējas.

Piezīme: Izmantojiet nomainai tikai Bosch ražotos asmenus. Tie ir īpaši izstrādāti tā, lai nodrošinātu augstu griešanas spēju. Lietojot citus asmenus, samazinās instrumenta darbspēja.

Apkope pēc darba un uzglabāšana

Izslēdziet instrumentu un izņemiet no tā akumulatoru. Pirms instrumenta novietošanas uzglabāšanai pārliecinieties, ka no tā ir izņemts akumulators.

Ar mīkstu suku un audumu rūpīgi notīriet zālāja trimera korpusu. Nelietojiet tīrīšanai ūdeni, škīdinātājus vai pulēšanas līdzekļus. Attīriet instrumentu no dubļiem un zāles paliekām un īpaši no ventilācijas atverēm 7.

Pagrieziet instrumentu uz sāniem un no iekšpuses iztīriet aizsargpārsegu 8. Ja zāles paliekas ir sablīvējušās, iztīriet tās ar piemērotu koka vai plastmasas priekšmetu.

Akumulators jāuzglabā pie temperatūras no 0 °C līdz 45 °C.

Klūmju atklāšana un novēršana

Šeit sniegtajā tabulā ir apkopota informācija par iespējamajām klūmēm to pazīmēm un rīcību gadījumos, kad instruments vairs nedarbojas pareizi. Ja klūmi neizdodas lokalizēt un novērst, griezieties tuvākajā elektroinstrumentu apkalpošanas un remontu darbnīcā.

Uzmanību! Pirms klūmju uzmeklēšanas izslēdziet instrumentu un izņemiet no tā akumulatoru.

Pazīmes lespējamie cēlloņi Novēršana
Nav iespējams novietot aizsargpārsegu uz griezējdiska	Instruments ir nepareizi salikts Noņemiet griezējdisku un vēlreiz mēģiniet nostiprināt aizsargpārsegu, kā norādīts sadaļā „Salikšana“
Zālāja trimeris nedarbojas	Izlādējies akumulators Uzlādējiet akumulatoru, kā norādīts sadaļā par akumulatora uzlādi
Zālāja trimeris darbojas ar pārtraukumiem	Bojājums instrumenta iekšējos savienojumosBojājums ieslēdzējā	Griezieties remontu darbnīcāGriezieties remontu darbnīcā
Stiprs troksnis/vibrācija Instruments ir bojātsNolūzis asmens		Griezieties remontu darbnīcāNomainiet asmeni
Mazs applaušanas tālums ar vienu akumulatoru	Akumulators ir jauns vai nav ilgi lietotsZāle ir pārāk garaAkumulators ir nolietojies	Pilnīgi uzlādējiet akumulatoru, kā norādīts sadaļā par akumulatora uzlādiVeiciet applaušanu vairākos paņēmienosNomainiet akumulatoru
Asmens negriežas lzlādējies akumulatorsInstruments ir bojāts		Uzlādējiet akumulatoru, kā norādīts sadaļā par akumulatora uzlādiGriezieties remontu darbnīcā
Instruments neapplauj zāli	Nolūzis asmensAkumulators nav pilnīgi uzlādētsZāle ir ietinusies griezējdiskā	Nomainiet asmeniUzlādējiet akumulatoru, kā norādīts sadaļā par akumulatora uzlādiAttīriet griezējdisku no zāles
Nav iespējama akumulatora uzlāde	Akumulatora kontakti ir netīriIr bojāti akumulatora iekšējie (starpelementu) savienojumi	Notīriet akumulatora kontaktus (piemēram, vairākkārt tos pievienojot un atvienojot) vai arī nomainiet akumulatoruNomainiet akumulatoru
Pēc uzlādes ierīces pievienošanas elektrotīklam un akumulatora ievietošanas kontaktatverē 11neiedegas mirdzdiodes indikators 12	Uzlādes ierīces kontaktdakša nav pilnīgi (līdz galam) iebīdīta elektrotīkla kontaktligzdāElektrotīkla kontaktligzda, uzlādes ierīce vai tās vads ir bojāti	Pilnīgi (līdz galam) iebīdiet uzlādes ierīces kontaktdakšu elektrotīkla kontaktligzdāPārbaudiet spriegumu elektrotīklā un vajadzības gadījumā nodrošiniet, lai uzlādes ierīce tiktu pārbaudīta Bosch pilnvarotā elektroinstrumentu remontu darbnīcā

Atbrīvošanās no nolietotajiem izstrādājumiem

Sagatavojot otreizējai izmantošanai nolietotos elektroinstrumentus, to piederumus un iesainojuma materiālus, tie jāpārstrādā apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un to

pārstrādi, kā arī atbilstoši tās atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc un izjauktā veidā jānogādā pārstrādei apkārtējai videi nekaitīgā veidā, lai tos sagatavotu otrreizējai izmantošanai.

Apkalpošana

Elektroinstrumentu kopsalikuma zīmējumus un informāciju par rezerves daļu iegādi var atrast datortīkla vietnē: www.bosch-pt.com

Latvijas Republika

Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga

①: [phone]

Telefakss: [phone]

Deklarācija par atbilstību standartiem

Parametru vērtības ir izmērītas atbilstoši standartiem 2000/14/ES (1,60 m augstumā, 1,0 m attālumā) un EN 28 662.

Instrumenta radītā trokšņa pēc raksturlīknes A izsvērto parametru tipiskās vērtības ir šādas: skaņas spiediena līmenis 72 dB (A); skaņas jaudas līmenis 88 dB (A).

Vibrācijas paātrinājuma tipiskā vērtība, kas iedarbojas uz strādājošās personas rokām, nepārsniedz 2,5 m/s².

Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst sekojošiem standartiem vai normatīvajiem dokumentiem: EN 786 un EN 60 335, kā arī direktīvām 89/336/EES, 98/37/ES un 2000/14/ES.

Direktīva 2000/14/ES: Garantētais skaņas jaudas līmenis LWA nepārsniedz 94 dB (A). Atbilstība prasībām ir izvērtēta saskaņa ar pielikumā VI aprakstīto procedūru.

Pārbaudes veicēja iestāde: SRL, Sudbury England Pārbaudi veikušās iestādes identifikācijas numurs: 1088

Leinfelden, 01.06.2006.

Tiesības uz izmainām tiek saglabātas
