| Produkta veids | Elektriskais dzīvžoga griezējs |
| Zīmols | Bosch |
| Modelis | Universal Hedgecut 60 |
| Nominālā jauda | 480 W |
| Tukšgaitas ātrums | 3400 min⁻¹ |
| Griešanas garums | 600 mm |
| Zobu atstatums | 30 mm |
| Svars (saskaņā ar EPTA 01:2014) | 3,7 kg |
| Spriegums un frekvence | 230 V maiņstrāva, 50 Hz |
| Aizsardzības klase | Dubultā izolācija (II klase) |
| Skaņas spiediena līmenis | 69 dB(A) |
| Skaņas intensitātes līmenis | 90 dB(A) |
| Vibrācijas emisijas vērtība | 2,5 m/s² (neskaidrība K=1,5 m/s²) |
| Griešanas veids | Dubultā darbība (asmeņi no abām pusēm) |
| Maksimālais zara diametrs | 20 mm (līdz 25 mm asmens galā) |
| Drošības ierīces | Divu roku slēdzis, roku aizsargs, aizsargvāks |
| Rokturis | Izolējoša satveršanas virsma |
| Apkope | Pirms katras lietošanas ieeļļojiet asmens turētāja stieni |
| Remontējamība | Oriģinālās Bosch rezerves daļas, pilnvarots servisa centrs |
| Garantija | Skatīt pilnu lietošanas instrukciju |
Bieži uzdotie jautājumi - Universal Hedgecut 60 BOSCH
Lietotāju jautājumi par Universal Hedgecut 60 BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Dzīvžogu šķēres PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Universal Hedgecut 60 - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Universal Hedgecut 60 zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA Universal Hedgecut 60 BOSCH
Iv Instrukcijas originālvalodā
It Originali instrukcija

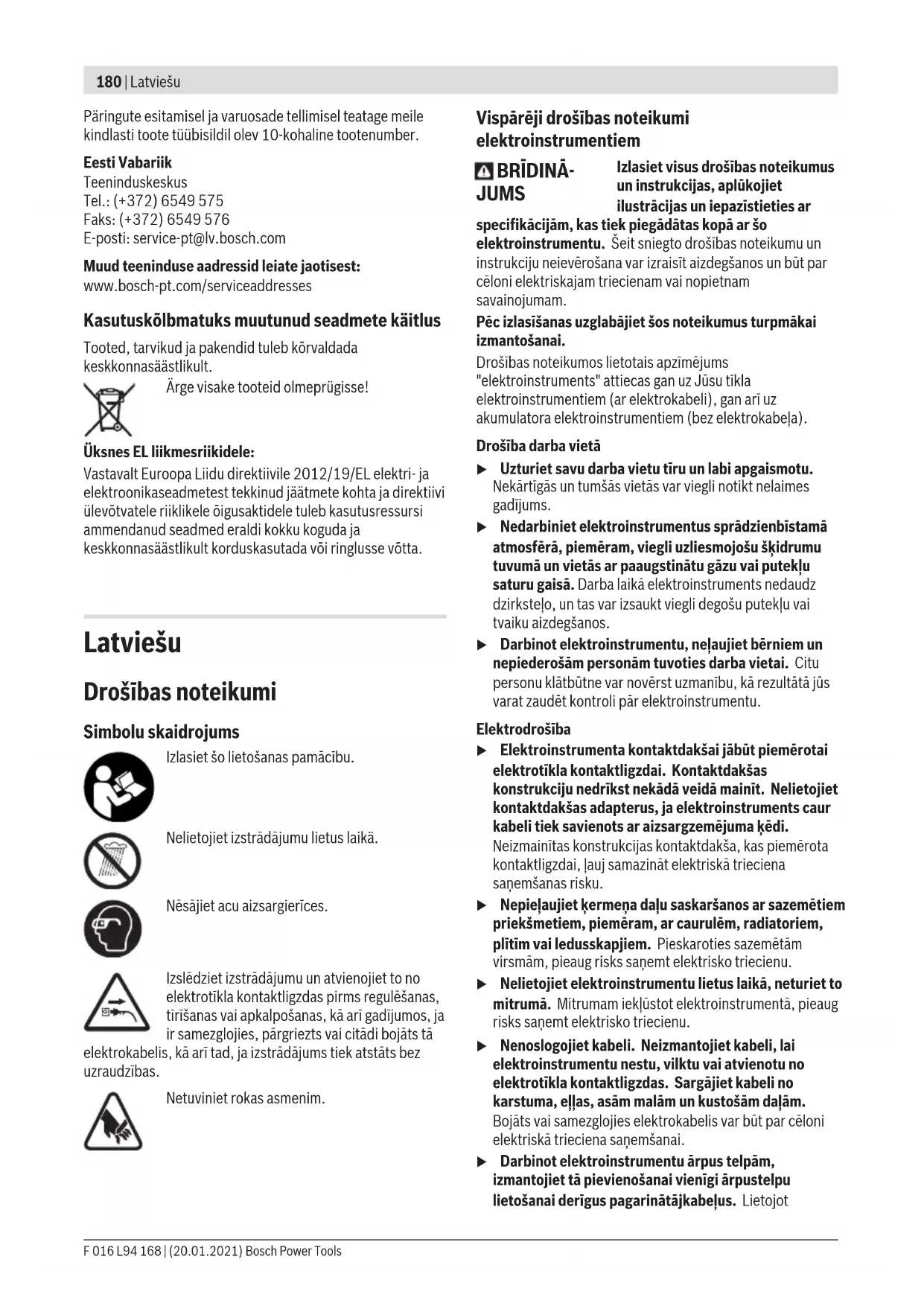

Latviešu .... Lappuse 180
Izlasiet šo lietošanas pamācību.
Nelietojiet izstrādājumu lietus laikä.
Nēsājiet acu aizsargierīces.
Izslēdziet izstrādājumu un atvienojiet to no elektrotikla kontaktligzdas pirms regulēšanas, tīrīšanas vai apkalpošanas, kā arī gadījumos, ja ir samezglojies, pārgriezts vai citādi bojāts tā
elektrokabelis, kā arī tad, ja izstrādājums tiek atstāts bez uzraudzības.
Netuviniet rokas asmenim.
Vispārēji drošības noteikumi elektroinstrumentiem
BRĪDINĀ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepiełaujiet kermana dału saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām.
Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot
elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargų) lietošana noteiktos apstākļos Įaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepałaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
▶ Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ṣemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi dzīvžoga škērēm
Netuviniet kermena daļas asmenum. Ja asmens atrodas kustibā, nemēģiniet noņemt apgriezto materiālu vai turēt apgriežamo materiālu. Asmens zināmu laiku turpina kustēties arī pēc izstrādājuma izslēgšanas! Lietojot dzīvžoga škēres, pat viens neuzmanības mirklis var klūt par cēloni nopietnam savainojumam.
Pārnesiet dzīvžoga škēres aiz roktura laikā, kad to asmens nekustas, un pie tam sekojiet, lai netiktu nospiests instrumenta ieslēdzējs. Uzmanīgi pārnesot dzīvžoga škēres, samazinās to nejaušas ieslēgšanās risks un līdz ar to arī savainošanās briesmas, pieskaroties asmeņiem.
▶ Transportējot vai uzglabājot dzīvžoga škēres, vienmēr uzvelciet uz instrumenta asmeņu pārsegu. Rūpīga apiešanās ar dzīvžoga škērēm ľauj samazināt savainošanās briesmas, pieskaroties asmeņiem.
Pirms asmeņu atbrīvošanas no tajos iestrēgušā apgriežamā materiāla, kā arī pirms instrumenta apkalpošanas pārliecinieties, ka tā ieslēdzējs atrodas izslēgtā stāvokli un elektrokabelis ir izvilkts no elektrotikla kontaktligzdas. Dzīvžoga šķēru pēkšņa ieslēgšanās laikā, kad to asmeņi tiek atbrīvoti no iestrēgušā apgriežamā materiāla vai arī notiek instrumenta apkalpošana, v ar izraisīt smagus savainojumus.
▶ Turiet dzīvžoga škēres vienīgi aiz izolētajām noturvirsmām, jo to asmens var skart slēptus spriegumnesošus vadus vai paša instrumenta elektrokabeli. Asmenim skarot spriegumnesošus vadus, spriegums var nonākt arī uz dzīvžoga škēru metāla daļām un izraisīt elektriskā trieciena saņemšanu.
▶ Sekojiet, lai instrumenta elektrokabelis vai citi spriegumnesoši vadi neškërsotu apgriešanas vietu. Instrumenta elektrokabelis vai citi spriegumnesoši vadi var nejauši iepīties dzīvžogā vai krūmu zaros, un asmens tos var pārgriezt.
▶ Nelietojiet dzivžoga škēres sliktos laika apstāklos un jo ipaši tad, ja tuvojas pērkona negaiss. Tas laus samazināt zibens spēriena briesmas.
Papildu drošības noteikumi
▶ Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar samazinātām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad instrumenta lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no tās norādījumus, kā lietojama iekārta. Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nesāktu rotaļāties ar dārza instrumentu.
Darba laikā stingri turiet dārza instrumentu ar abām rokām un centieties ieturēt drošu stāju. Dārza instrumentu ir drošāk vadīt ar abām rokām.
Lietojot izstrādājumu, pārliecinieties, ka uz tā ir nostiprināti visi paredzētie aizsargi un rokturi. Nekādā gadījumā nemēginiet lietot nepilnīgi samontētu vai bez ražotāja atļaujas modificētu izstrādājumu.
Pirms lietošanas apsmidziniet dârza instrumenta asmeņu vadotni ar smēreļļu no apkalpošanas aerosola.
▶ Pirms dârza instrumenta novietošanas nogaidiet, lîdz tas pilnîgi apstâjas.
Dārza instrumenta darbības laikā neļaujiet citām personām vai mājdzīvniekiem pienākt darba vietai tuvāk par 3 metriem. Dārza instrumenta lietotājs nes atbildību par kaitējumiem, kas darba vietas robežas var tikt nodarīti citām personām.
Neturiet dzīvžoga škēres aiz asmeņu vadotnes.
▶ Neļaujiet lietot dzīvžoga šķēres bērniem vai personām, kuras nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai.
▶ Nelietojiet dzīvžoga škēres, ja darba vietas tiešā tuvumā atrodas citas personas, īpaši bērni, vai arī mājdzīvnieki.
Dārza instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam.
Nestrādājiet ar dzīvžoga škērēm basām kājām vai valējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Strādājot ieteicams nēsāt izturīgus aizsargcimdus, neslīdošus apavus un aizsargbrilles. Nenēsājiet platas drēbes un rotaslietas, kas varētu iekerties dārza instrumenta kustīgajās dalās.
Pirms darba rūpīgi pārbaudiet apgriežamo dzīvžogu un atbrīvojiet to no stieplēm un citiem traucējošiem priekšmetiem.
Ik reizi pirms dârza instrumenta lietošanas pârbaudiet, vai tâ asmeņi, asmeņu stiprinājuma skrūves un citas griezējmezgla daļas nav nolietojušās vai bojātas. Nekad nestrādājiet ar instrumentu, ja tâ griezējmezgls ir bojāts vai stipri nolietojies.
▶ Pirms darba ar dzīvžoga škērēm pārliecinieties, ka vajadzības gadījumā spēsit tās nekavējoties apturēt.
▶ Veiciet dzīvžoga apgriešanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā.
Nekādā gadījumā nelietojiet dzīvžoga škēres, ja uz tām nav nostiprinātas visas nepieciešamās aizsargierīces, kā arī, ja nostiprinātas aizsargierīces ir bojātas.
Nodrošiniet, lai dzīvžoga škēru lietošanas laikā uz tām būtu nostiprināti visi kopā ar instrumentu piegādātie rokturi un aizsargierīces. Nekādā gadījumā nemēginiet lietot nepilnīgi samontētas vai bez ražotājfirmas atļaujas modificētas dzīvžoga škēres.
▶ Nekad neturiet dzivžoga škeres aiz uz tām nostiprinātajām aizsargierīcēm.
Darbinot dzivžogu škēres, vienmēr pārliecinieties, ka jums zem kājām ir drošs pamats, un vienmēr saglabājiet līdzsvaru.
Darba laikā paturiet uzmanības lokā situāciju darba vietas tuvumā un visus faktorus, kas varētu radīt bīstamu situāciju, jo dzīvžoga apgriešanas laikā instrumenta darbība var nebūt dzirdama.
Pārbaudiet, vai ir stingri pieskrūvēti visi dzīvžoga škēru uzgriežni un skrūves un vai instruments atrodas apmierinošā tehniskā stāvokli.
Uzglabājiet dzīvžoga škēres sausā, augstu izvietotā vai noslēgtā vietā, kur tām nevar pieklūt bērni.
▶ Drošības apsvērumu dēļ nomainiet nolietotās vai bojātās daļas.
▶ Nemēginiet remontēt izstrādājumu, ja jums nav šim nolūkam vajadzīgo zināšanu.
Nodrošiniet, lai nomainai tiktu izmantotas vienīgi originālās rezerves daļas, kas ražotas firmā Bosch.
Lai pasargātu lietotāju no saskaršanās ar kustīgo griezējasmeni, šīs dzīvžoga škēres ir apgādātas ar diviem rokturiem. katrs no kuriem ir aprikots ar asmens vadības elementu (drošības slēdzi). Lai dzīvžoga škēres darbotos, abi drošības slēdži jānospiež vienlaicīgi. Nelietojiet instrumentu, ja tas darbojas bez slēdžu nospiešanas vai arī, nospiežot tikai vienu slēdzi.
Elektrodrošiba
Uzmanību! Pirms apkalpošanas vai tirišanas izslēdziet instrumentu un atvienojiet tā kontaktdakšu no elektrotikla
kontaktligzdas. Rikojieties šādi ari tad, ja instrumenta elektrokabelis ir samezglojies, bojāts vai pārgriezts.
Drošības apsvērumu dēl dārza instruments ir apgādāts ar aizsargizolāciju, tāpēc tam nav vajadzīgs aizsargzemējums. Instruments darbojas no sprieguma 230 V AC, 50 Hz (valstīs, kas nav EK dalibvalstis, šis spriegums var būt arī 220 V vai 240 V 50 Hz). Izmantojiet darbam tikai lietošanai atļautos pagarinātājkabelus. Sīkāku informāciju varat saņemt pilnvarotā klientu apkalpošanas iestādē.
Lai paaugstinātu drošību, lietojiet noplūdes strāvas aizsargreleju (RCD) ar maksimālo nostrādes strāvu 30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda
Netuviniet elektrokabeli un pagarinātājkabeli kustīgajām daļām un nepieļaujiet kabeļa bojājumu rašanos, lai novērstu tā pieskaršanos elektrovadošajām daļām.
Kabelu savienojošajām daļām (kontaktdakšai un kontaktligzdai) jābūt sausām, un tās nedrīkst novietot uz zemes.
Regulāri pārbaudiet, vai instrumenta elektrokabelim un pagarinātājkabelim nav vērojamas bojājumu pazīmes, un lietojiet kabelus tikai tad, ja tie ir nevainojamā stāvoklī. Ja instrumenta elektrokabelis ir bojāts, nepieciešamo remontu drīkst veikt tikai pilnvarotā remmonta darbnīcā. Lietojiet tikai piemērotus pagarinātājkabelus.
Izmantojiet tikai pagarinātājkabeli, vadus un kabela noturspoli, kas atbilst standartam EN 61242 / IEC 61242 vai IEC 60884-2-7.
Ja kopā ar dārza instrumentu vēlaties izmantot pagarinātājkabeli, tā vadu šķērsgriezuma laukumam jābūt šādam:
– vadu škērsgriezuma laukumam jābūt 1,25 mm ^2 vai 1,5 mm ^2
- Maksimālais kabelu garums ir 30 m pagarinātājkabelim un 60 m kabeliem uz noturspoles ar noplūdes strāvas aizsargreleju FI
Piezīme: Izmantojamajam pagarinātājkabelim jābūt apgādātam ar aizsargzemējuma vadu, kas ħauj instrumenta aizsargzemējuma kēdi caur kontaktdakšu savienot ar
elektroapgādes sistēmas aizsargzemējuma kēdi, kā norādīts elektrodrošības noteikumos.
IEVĚRĪBAI! Nepiemērotu pagarinātājkabelu izmantošana var būt bīstama.
Pagarinātājkabelim, kontaktdakšai un
savienotājam jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām.
Simboli
Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. legaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.
Simbols Nozime
| Nēsājiet aizsargcimdus | |
| Kustības virziens | |
| Reakcijas virziens | |
| Svars | |
| leslēgšana | |
| Izslēgšana | |
| CLICK! | Ir sadzirdams troksnis |
| Neatļauta darbība | |
| Piederumi/rezerves daļas |
Izstrādājuma un tā darbības apraksts
Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai.
Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt
aizdegšanos un/vai rasīt smagu savainojumu.
Lūdzam ṣemt vērā lietošanas pamācības beigās parādītos attēlus.
Paredzētais pielietojums
Dārza instruments ir paredzēts dzīvžogu un krūmu apgriešanai piemājas dārzā.
Attēlotās sastāvdaļas (attēli A un B)
Attēloto sastāvdaļu numerācija atbilst numuriem grafiskajās lappusēs sniegtajos izstrādājuma attēlos.
(1) Rokturis (ar izolētu noturvirsmu)
(2) leslēdzējs
(3) Taustiņš ieslēdzēja atblokēšanai
(4) Roku aizsargs
(5) Asmeņu vadotne
(6) Aizsargpärsegs
(7) Elektrotikla kontaktdakša ^a)
(8) Pagarinātājkabelis
a) atkaribā no valsts
Tehniskie dati
| Dzivžoga škēres UniversalHedgeCut 50 UniversalHedgeCut 58 UniversalHedgeCut 60 | ||
| Izstrādājuma numurs | 3 600 HC0 5.. 3 600 HC0 7.. 3 600 HC0 7.. | |
| Nominālā patērējamā jauda W 480 480 480 | ||
| Griešanās ātrums brīvgaitā min | 3400 3400 3400 | |
| Asmeņu vadotnes garums mm 500 600 600 | ||
| Zobu atvērums mm 26 30 30 | ||
| Svars atbilstoši EPTA-Procedure 01/2014 | kg 3,5 3,7 3,7 | |
| Aizsardzības klase | / / / | |
Sērijas numurs skatīt uz dārza instrumenta marķējuma plāksnītes
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.
| Dzivžoga škēres AdvancedHedgeCut 65 AdvancedHedgeCut 68 AdvancedHedgeCut 70 | ||
| Izstrādājuma numurs | 3 600 HC0 8.. 3 600 HC0 9.. 3 600 HC0 9.. | |
| Nominālā patērējamā jauda W 500 500 500 | ||
| Griešanās ātrums brīvgaitā min | 3400 3400 3400 | |
| Asmeņu vadotnes garums mm 650 700 700 | ||
| Zobu atvērums mm 34 34 34 | ||
| Svars atbilstoši EPTA-Procedure 01/2014 | kg 4,0 4,1 4,1 | |
| Aizsardzības klase | ☐ / II / II / II | ☐ |
Sērijas numurs skatīt uz dārza instrumenta marķējuma plāksnītes
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atskirties.
Informācija par troksni un vibrāciju
| UniversalHedgeCut 50 UniversalHedgeCut 58 UniversalHedgeCut 60 | ||
| Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas: | ||
| Izstrādājuma radītā trokšņa vērtība ir noteikta atbilstoši standartam EN 62841-4-2:2019 | ||
| – skaņas spiediena līmenis | dB(A) | 69 69 69 |
| – skaņas jaudas līmenis | dB(A) | 90 90 90 |
| – mērījumu izkliede K | dB | 1,0 1,0 1,0 |
| Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 62841-4-2:2019 | ||
| – Vibrācijas paātrinājuma vērtība ah | m/s ^2 | 2,5 2,5 2,5 |
| – Mērījumu izkliede K | m/s ^2 | 1,5 1,5 1,5 |
AdvancedHedgeCut 65 AdvancedHedgeCut 68 AdvancedHedgeCut 70
Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas:
Izstrādājuma radītā trokšņa vērtība ir noteikta atbilstoši standartam EN 62841-4-2:2019
| AdvancedHedgeCut 65 AdvancedHedgeCut 68 AdvancedHedgeCut 70 | ||
| - skaņas spiediena līmenis dB(A) | 71 71 71 | |
| - skaņas jaudas līmenis dB(A) | 92 92 92 | |
| - mērījumu izkliede K dB | 1,0 1,0 1,0 | |
| Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 62841-4-2:2019 | ||
| - Vibrācijas paātrinājuma vērtība a_h | m/s^2 | 2,5 2,5 2,5 |
| - Mērījumu izkliede K m/s | ^2 | 1,5 1,5 1,5 |
Norādītās radītās vibrācijas un trokšņa vērtības ir izmērītas saskaņā ar standartizētu pārbaužu metodi un var tikt izmantotas, lai savā starpā salīdzinātu elektroinstrumentus. Tās, ka norādīto kopējo vibrācijas vērtību un norādīto radītā trokšņa vērtību, var izmantot ari sākotnējai iedarbības izvērtēšanai.
Tā kā elektroinstrumenta faktiskās lietošanas laikā radušās vibrācijas un trokšņa faktiskās vērtības ir atkarīgas no elektroinstrumenta lietošanas veida un jo īpaši no priekšmeta apstrādes veida un var atšķirties no norādītajām vērtībām, ir nepieciešams noteikt atbilstošus drošības pasākumus lietotāja aizsardzībai, pamatojoties uz vibrācijas iedarbības novērtējumu faktiskajos lietošanas apstākļos (pie tam jāņem vērā visas elektroinstrumenta darbības cikla daļas, piemēram, laika posmi, kad tas ir izslēgts, kā arī laika posmi, kad tas darbojas bez slodzes).
Trokšna parametru vērtības ir noteiktas atbilstoši EN 62841-4-2:2019.
Elektroinstrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis 75 dB(A); trokšņa jaudas līmenis 95 dB(A). Mērījumu izkliede K = 2,0 dB.
Lietojiet ierices dzirdes orgānu aizsardzībai!
Kopējā svārstību paātrinājuma vērtība aₙ (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 62841-4-2:2019:
$$ a _ {h} = 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Lietošana
▶ Pievadiet izstrādājumam pareizu elektrotikla spriegumu! Elektrobarošanas avota spriegumam jāatbilst
vērtībai, kas norādīta uz dārza instrumenta marķējuma plāksnītes.
leslēgšana un izslēgšana (attēli C un D)
Lai ieslēgtu dārza instrumentu, vispirms nospiediet ieslēdzēja atblok/ēšanas taustiņu (3) un turiet to nospiestu. Pēc tam nospiediet ieslēdzēju (2) un turiet to nospiestu. Lai izslēgtu dārza instrumentu, attlaidiet ieslēdzēja atblokēšanas taustiņu (3) un pēc tam atlaidiet ieslēdzēju (2).
Zāgēšanas funkcija
Lai gan zobu atvērums Įauj apgriezt zarus ar diametru līdz ∅ 20 mm, asmeņu vadotnes gala konstrukcija dod iespēju apzāgēt zarus ar diametru līdz ∅ 25 mm.
Darbs ar dzivžoga škērēm (attēls E)
Vienmērīgi pārvietojiet dzīvžoga škēres uz priekšu pa apgriešanas līniju. Instrumenta asmeņu vadotne ir divpusēja, tāpēc dzīvžogu iespējams apgriezt abos virzienos vai arī strādāt, pārvietojot asmeņu vadotni uz priekšu un atpakal. Vispirms apgrieziet dzīvžoga sānu malas un tad apstrādājiet tā augšējo malu.
Lai panāktu līdzenas dzīvžoga sānu malas, dzīvžoga apgriešanu ieteicams veikt no apakšas augšup. Ja dzīvžogs tiek apgriezts no augšas lejup, krūmaugu tievākie zari izvirzās ārā no dzīvžoga un tiek apgriezti nelīdzeni, kā rezultātā dzīvžogā veīdojas rievas un iekritumi.
Lai līdzeni apgrieztu dzīvžoga augšējo malu, novelciet vajadzīgajā augstumā auklu, kas stiepjas gar dzīvžogu visā tā garumā.
Pie tam sekojiet, lai netiktu griezti sveškermeņi, piemēram, stieples. Šādā gadījumā var tikt bojāts piedziņas mehānisms.
Klūmju uzmeklēšana
Pazīme lespējamais cēlonis Novēršana
| Dzīvžoga škēresnedarbojas |
| Elektrotiklā nav sprieguma Pārbaudiet elektrotiklu un ieslēdziet spriegumu |
| Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu |
Pazīme lespējamais cēlonis Novēršana
| Ir bojāts elektrotīkla kabelis Pārbaudiet elektrotīkla kabeli un, ja tas ir bojāts,griezieties klientu apkalpošanas uzņēmumā | |
| Ir bojāts pagarinātājkabelis Pārbaudiet pagarinātājkabeli un nomainiet, ja tasir bojāts | |
| Ir pārdedzis drošinātājs Nomainiet drošinātāju | |
| Dzivžoga škēresdarbojas arpārtraukumiem | Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties klientu apkalpošanas uzņēmumā |
| Ir bojāts ieslēdzējs Griezieties klientu apkalpošanas uzņēmumā | |
| Dzinējs darbojas, betgriezējasmensnekustas | Kļūme mehānismā Griezieties klientu apkalpošanas uzņēmumā |
| Asmeņi karst Asmens ir | kļuvis neass Pieslīpējiet asmeņu vadotni |
| Asmeņos ir izveidojušies robi Pārbaudiet asmeņu vadotnes stāvokli | |
| Pārāk liela berze nepietiekošas eļlošanas dēļ Apsmidziniet asmeņu vadotni ar smēreļļu | |
| Izstrādājums stiprivibrē un/vai trokšņo | Dārza instruments ir bojāts Griezieties klientu apkalpošanas uzņēmumā |
Apkalpošana un apkope
Apkalpošana, tīrīšana un uzglabāšana
▶ Pirms jebkura darba ar izstrādājumu atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
▶ Lai varētu strādāt droši un efektīvi, uzturiet izstrādājumu tīru.
Nenovietojiet uz dârza instrumenta citus priekšmetus.
Lai varētu strādāt droši un efektīvi, uzturiet tīru izstrādājumu un jo īpaši tā ventilācijas atveres.
Neapsmidziniet izstrādājumu ar ūdeni.
Neiegremdējiet izstrādājumuūdenī.
Uzglabājiet izstrādājumu sausā un drošā vietā, kur tam nevar pieklūt bērni.
Nenovietojiet uz izstrādājuma citus priekšmetus.
Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežni un skrūves.
Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas.
Nodrošiniet, lai nomainai tiktu izmantotas vienīgi originālās rezerves daļas, kas ražotas firmā Bosch.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie dârza instrumenti, to piederumi un iesainojuma materiâli jäpaklauj otrreizêjai pârstrâdei apkârtêjai videi nekaitîgâ veidâ.
Neizmetiet nolietotos izstrādājumus sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
