BRUGSANVISNING ART 26 Easytrim Accu BOSCH

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käyttöohje

Οδηγία χειρισμού

Kullanım kılavuzu

Instrukcja obsługi

Návod k obsluze

Návod na používanie

Használati utasítás

Руководство по

эксплуатации

Інструкція з

експлуатації

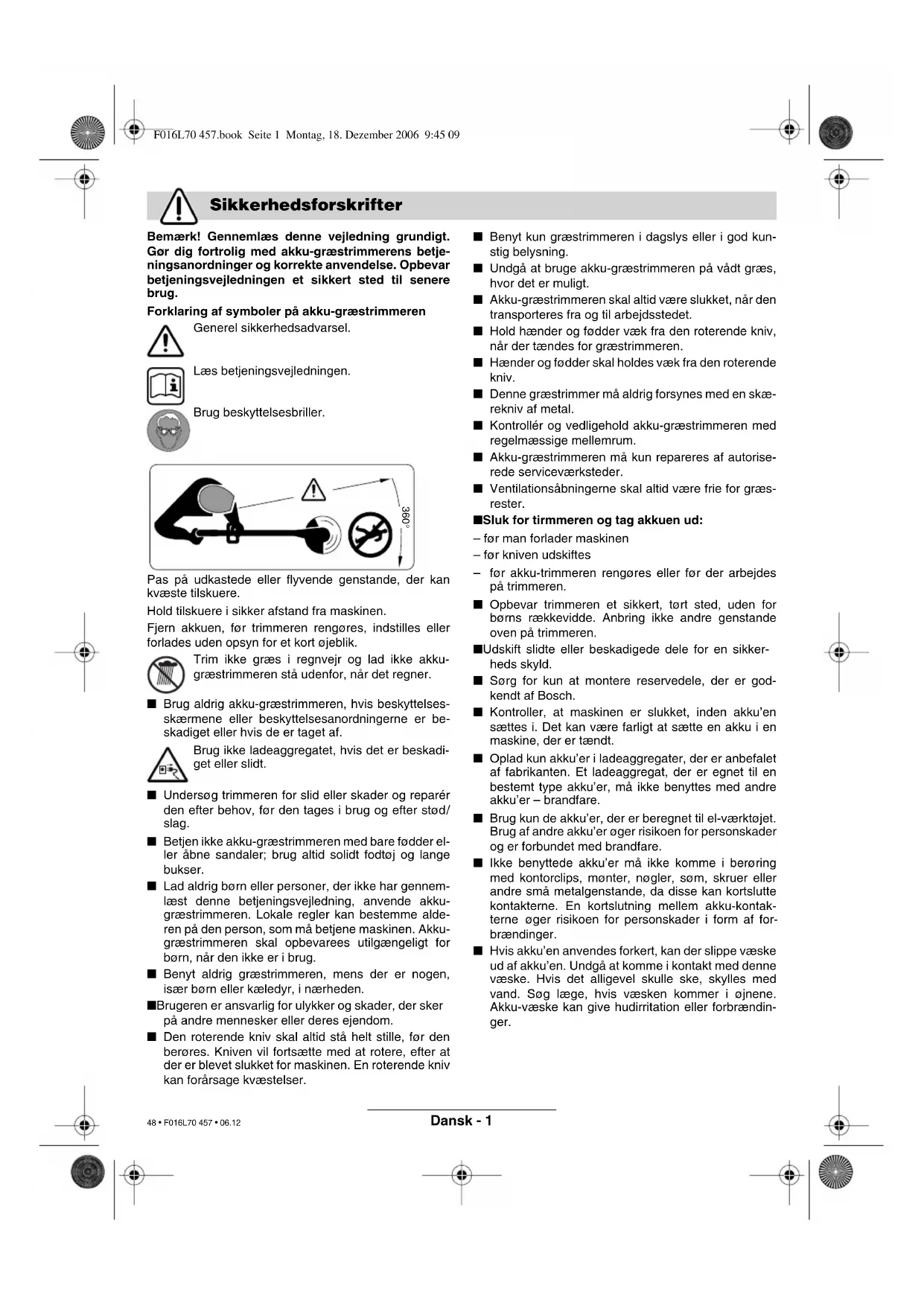

Sikkerhedsforskrifter

Bemærk! Gennemlæs denne vejledning grundigt. Gør dig fortrolig med akku-græstrimmerens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symboler på akku-græstrimmeren

Generel sikkerhedsadvarsel.

Læs betjeningsvejledningen.

Brug beskyttelsesbriller.

3600°

Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere.

Hold tilskuere i sikker afstand fra maskinen.

Fjern akkuen, før trimmeren rengøres, indstilles eller forlades uden opsyn for et kort øjeblik.

Trim ikke græs i regnvejr og lad ikke akku-græstrimmeren stå udenfor, når det regner.

Brug aldrig akku-græstrimmeren, hvis beskyttelsesskærmene eller beskyttelsesanordningerne er beskadiget eller hvis de er taget af.

Brug ikke ladeaggregatet, hvis det er beskadi- get eller slidt.

■ Undersøg trimmeren for slid eller skader og reparer den efter behov, før den tages i brug og efter stød/slag.
■ Betjen ikke akku-græstrimmeren med bare fødder eller åbne sandaler; brug altid solidt fodtøj og lange bukser.
Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende akkugræstrimmeren. Lokale regler kan bestemme alderen på den person, som må betjene maskinen. Akkugræstrimmeren skal opbevarees utilgængeligt for børn, når den ikke er i brug.
■ Benyt aldrig græstrimmeren, mens der er nogen, især børn eller kæledyr, i nærheden.
■Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom.
Den roterende kniv skal altid stå helt stille, før den berøres. Kniven vil fortsætte med at rotere, efter at der er blevet slukket for maskinen. En roterende kniv kan forårsage kvæstelser.

■ Benyt kun græstrimmeren i dagslys eller i god kunstig belysning.
■ Undgå at bruge akku-græstrimmeren på vådt græs, hvor det er muligt.
■ Akku-græstrimmeren skal altid være slukket, når den transporteres fra og til arbejdsstedet.
■ Hold hænder og fødder væk fra den roterende kniv, når der tændes for græstrimmeren.
■ Hænder og fødder skal holdes væk fra den roterende kniv.
■ Denne græstrimmer må aldrig forsynes med en skærekniv af metal.
■ Kontrollér og vedligehold akku-græstrimmeren med regelmæssige mellemrum.
- Akku-græstrimmeren må kun repareres af autorise-rede serviceværksteder.
■ Ventilationsåbningerne skal altid være frie for græsrester.
■Sluk for tirmmeren og tag akkuen ud:

• før man forlader maskinen
• før kniven udskiftes
• før akku-trimmeren rengøres eller før der arbejdes på trimmeren.
  ■ Opbevar trimmeren et sikkert, tört sted, uden for børns rækkevidde. Anbring ikke andre genstande oven på trimmeren.
  ■Udskift slidte eller beskadigede dele for en sikkerheds skyld.
  ■ Sørg for kun at montere reservedele, der er godkendt af Bosch.
  ■ Kontroller, at maskinen er slukket, inden akku'en sættes i. Det kan være farligt at sætte en akku i en maskine, der er tændt.
  ■ Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type akku'er, må ikke benyttes med andre akku'er – brandfare.
  Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
  Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.
  Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

Tekniske data

Vægt (uden ekstratilbehør) [kg] 1,9 2,0

*Ladetid baserer på en indgangsspænding for ladeaggregatet på 230 V.

Dette produkt er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen.

Den beregnede anvendelse gælder omgivelsestemperaturer mellem 0 °C og 40 °C.

Introduktion

Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af græstrimmeren. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt.

Maskinens dele

Akku-græstrimmeren tages forsigtigt ud af emballagen. Kontrollér herefter at der ikke mangler nogle af delene:

• Trimmer
• Beskyttelseskappe
• Skæreskive
• Skærekniv
• Ladeaggregat
  – Betjeningsvejledning

Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.

Maskinelementer

1 Start-stop-kontakt
2 Greb
3 Styregreb
4 Overdel på skaft
5 Underdel på skaft
6 Trimmerhoved
7 Ventilationsåbninger
8 Beskyttelsesskærm
9 Akku
10 Ladeaggregat
11 Akku-ladeskakt
12 Kontrollampe
13 El-stik**
14 Serienummer

**landsspecifk

Tilbehør, som er illustreret og beskrevet i betjenings-vejledningen, er ikke altid indeholdt i leveringen.

Bemærk! Sluk for trimmeren og fjern akkuen, før den indstilles eller rengøres.

Skærekniven fortsætter med at rotere i et par sekunder, efter akku-trimmeren er slukket.

Pas på – berør ikke den roterende skærekniv.

Opladning

Ladningen starter, så snart netstikket er sat i stikdåsen og akkumulatoren 9 sidder i ladeskakten 11.

Den grønne kontrollampe 12 er ikke nogen lade- tilstandsindikator! Den grønne kontrollampe betyder, at akkuen er ved at blive opladet.

Når opladningen er færdig (ca. 3–5 timer), trækkes ladeaggregatets netstik ud af stikdåsen og akkuen tages ud.

Akkuen bør ikke være opladet i mere end 5,5 timer.

En varm akku er tegn på, at den er helt opladet.

Brugshenvisninger

Ladeaggregatet kan opvarmes, hvis ladecyklerne gennemføres kontinuerligt eller flere gange i træk uden afbrydelse. Dette er dog uden betydning og tyder ikke på en teknisk defekt.

En ny akku eller en akku, som ikke har været benyttet i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Samling

Sæt først akkuen i, när akku-trimmeren er helt samlet.

Sørg for, at akku-trimmeren samles i denne rækkefølge:

A Trimmerskaft monteres

Bemærk: Når over- og underdelen på skaftet først er skubbet sammen, kan de ikke mere skilles ad.

Sørg for, at kablet hverken kommer i klemme eller snoes.

B Montering af beskyttelsesskærm

② Tryk beskyttelseskappen nedad, til denne falder sikkert i hak (klik).

© Montering af skæreskive/kniv

Tryk skæreskiven 15 fast på drivakslen (klik).

Sæt kniven 16 på stiften 17, tryk den nedad og træk den udad, til den falder i hak.

Klipning og trimning langs med en kant

Fjern sten, löse genstande af træ og andre genstande fra det område, hvor græstrimmeren skal benyttes.

Skærekniven fortsætter med at rotere i et par sekunder, efter akku-græstrimmeren er slukket. Motoren/skærekniven skal stå helt stille, før den tændes igen.

Sluk og tænd ikke for trimmeren hurtigt efter hinanden.

Tænd og sluk

Tryk på kontakten 1 og hold den nede. Slip kontakten 1 for at afbryde.

D Klipning af græs

Bevæg akku-græstrimmeren til højre og venstre. Den skal altid holdes i en god afstand fra kroppen.

Akku-græsgrimmeren kan klippe græs indtil en højde på 15 cm. Højere græs klippes i flere om-gange.

Klipning rundt om træer og buske

Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden.

Planter kan dø, hvis barken beskadiges.

Akuens levetid

Akkuens levetid afhænger af arbejdsbetingelserne:

Nemme betingelser:

indtil 500 meter

Gennemsnitlige betingelser:

indtil 300 meter

Vanskelige betingelser:

indtil 50 meter

Vedligeholdelse

Akkuen skal tages ud, før der arbejdes på trimmeren.

Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.

Undersøg maskinen for synlige mangler med regelmæssige mellemrum som f.eks. løse forbindelser og slidte eller beskadigede dele.

Kontrollér at dæksler og skærme ikke er beskadi- gede og at de er monteret rigtigt. Udfør evt. fornøden vedligeholdelse eller reparationer før brug.

Skulle græstrimmeren trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

D Vedligeholdelse af kniven

Akkuen skal tages ud, før der arbejdes på trimmeren.

Når kniven 16 er slidt, fjernes den ved at trykke den indad, til den springer ud af stiften 17.

Rens stiften 17 for plastrester/snavs med en skarp kniv.

En ny kniv 16 monteres ved at anbringe kniven 16 på stiften 17, trykke den nedad og trække den udad, indtil den falder i hak.

Bemærk: Anvend kun reserveskæreknive fra Bosch. Denne specialudvikling råder over forbedrede skære- og fremføringsegenskaber. Andre skæreknive fører til et dårligere arbejdsresultat.

Sluk for trimmeren og tag akkuen ud. Sørg for, at akkuen er fjernet, før trimmeren stilles til opbevaring.

Rengør græstrimmeren grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsnings- eller polermidler. Fjern alt græs og affald, især fra ventilationsåbningerne 7.

Vend trimmeren om på siden og rengør den indvendige side af beskyttelsesskærmen 8. Sammenpresset, afklippet græs fjernes med et træ- eller plastikredskab.

Akkuen skal opbevares ved en temperatur mellem 0 og 45° C.

Fejlfinding

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

OBS: Sluk for apparatet og tag akkuen ud, før fejlen søges.

Symptom Mulig årsag Afhjælpning
Beskyttelseskappen kan ikke trækkes hen over skæreskiven	Forkert montering Fjern skæreskiven og	montér beskyt-tesleskappen igen, se også „Monte-ring“
Græstrimmeren arbejder ikke	Akkuen er afladet Oplad akku, se også	forskrifter mht. opladning
Græstrimmeren arbejder med afbrydelser	Maskinens indvendige ledninger er be-skadigetStart-stop-kontakten er defekt	Kontakt serviceforhandlerenKontakt serviceforhandleren
For stor vibration/støj Maskine defektKniv brækket		Kontakt serviceforhandlerenUdskift kniven
For lille snitvarighed pr. akku-opladning	Akku har ikke været brugt i længere tid eller kun i kort tidGræsset er for højtAkku slidt	Oplad akkuen helt, se også forskrifter mht. opladningKlip græsset i flere omgangeErstat akkumulatoren
Kniv bevæger sig ikke Akkuen er afladetMaskine defekt		Oplad akku, se også forskrifter mht. opladningKontakt serviceforhandleren
Maskinen klipper ikke Kniv brækketAkku ikke helt opladetGræsset har viklet sig ind i skæreski-ven		Udskift knivenOplad akku, se også forskrifter mht. opladningFjern græsset
Opladning er ikke mulig, da akkumulatoren ikke er funktionsdygtig	Kontakterne på akkumulatoren er snavsedeAkkumulatoren er defekt, fordi en led-ning i akkumulatoren (enkeltceller) er afbrudt	Rengør kontakterne (f.eks. ved at sætte akkuen i og tage den ud flere gange)Erstat akkumulatoren
LED-lampen 12 lyser ikke, når stikket er sat i stikdåsen og akkuen er sat i ladeskakten 11.	Opladningsaggregatets stik er ikke sat rigtigt i stikdåsenStikdåse, kabel eller opladningsaggre-gat er defekt	Sæt stikket rigtigt (helt) i stikdåsenKontrollér netspændingen og lad evt. opladningsaggregatet blive kontrolle-ret af et autoriseret service-værksted for Bosch-elektroværktøj

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Service

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com

Bosch Service Center for el-værktøj

Telegrafvej 3

2750 Ballerup

Service: [phone]
Fax [phone]
©Teknisk vejledning: [phone]
Den direkte line: [phone]

Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1,0 m afstand) og EN 28 662.

Værktøjets A-vurderede støjniveau er typisk: Lydtry-kniveau 72 dB (A), lydeffektniveau 88 dB (A).

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 786, EN 60 335 i henhold til bestemmelserne direktiverne 89/336/E∅F, 98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau LWA er lavere en 94 dB (A). Proceducerer for overensstemmelsesvurdering iht. bilag VI.

Bemyndiget prøvelaboratorium: SRL, Sudbury England

Fastlagt kontrolsted-identifikationsnummer: 1088

Leinfelden, 01.06.2006.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Ret til ændringer forbeholdes

Säkerhetsanvisningar

Hold personer i nærheten i en sikker avstand fra gressklipperen.

Trimm ikke når det regner og la heller ikke akku-gresstrimmeren stå ute i slikt vær.

Benytt ikke ladeapparatet hvis det er skadet eller utslitt.

Før bruk og etter et støt/slag må maskinen kontrolleres med hensyn til slitasje eller skader og eventuelt repareres.

- før du skifter ut kniven

■ For sikkerhets skyld må slitte eller skadede deler skiftes ut.

Hvis deler mangler eller er skadet, må du henvende deg til din forhandler.

Maskinelementer

1 På-/av-bryter
2 Håndtak
3 Føringshåndtak
4 Skaftoverdel
5 Skaftunderdel
6 Trimmerhode
7 Ventilasjonsspalter
8 Vernedeksel
9 Batteri

10 Ladeapparat

11 Batteri-ladesjakt
12 LED-indikator
13 Støpsel**
14 Serienummer

Vær forsiktig – ikke berør den roterende trimmekniven.

Opplading

Batteriet skal ikke lades opp i over 5,5 timer.

Når temperaturen stiger på batteriet, er det et tegn på at dette er fullt oppladet.

Tips om bruk

Ved kontinuerlige oppladingssykluser hhv. opplad- dingssykluser som følger rett etter hverandre uten avbrudd kan ladeapparatet bli varmt. Dette er ikke farlig og er ikke tegn på en teknisk defekt.

Pass på at ledningen ikke er klemt fast eller vridd.

Planter kan dø hvis barken skades.

Akkumulator-brukstid

Fjern samtlige plastikkrester/forurensninger fra stiften 17 med en skarp kniv.

Elektroverktøy må ikke kastes i vanlig søppel!
