MANUALE UTENTE SECTRANS60 KONIG

Sistema con Videocamera Wireless

Controllate la vostra proprietà con quello nuovosystema di videosorveglianza wireless digitale a 2.4 GHz. Il monitor LCD da 7" più supportare fino a 4 videocamere e possie de un registraratore video digitale incorp.orato. La videocamera offre un'immagine molto stabile e nitida con visione notturna e la technologia utilizzata accresce ulteriormente la qualità dell'immagine. Il systema usa technologia wireless digitale ed è dotato con funzionalità codifica del segnale di frequenza, che riducono l'interferenza causata da autre applicazioni che utilizzato la banda di frequenza a 2.4 GHz. Questa technologia digitale garantisce la vostra privacy e vi permette di utilizzarlaanche grande distance. IL MEGLIO CHE RIESCE AD OFFRIRE LA TECNOLOGIA WIRELESS.

Il monitor e la videocamera sono più abbinati come impostazioni di fabbrica. Quando si aggiunge una camera addizzionale SEC-TRCAM40 (massimo 4 videocamere) alsystema, vi preghiamo difare riferimento alla sezione ABBINAMENTO per aggiungere le videocamere.

Vi raccommandiamo di leggere quello manuale prima di installare/utilizzare ilsystema di videocamera.
- Tenete quello manuale in un posto sicuro per reference future.

Contudo della confezione:

1x camera con staffa
1x monitor da 7"
2x antenne
1x Cavo di uscita AV
2x Alimentatori AC/DC

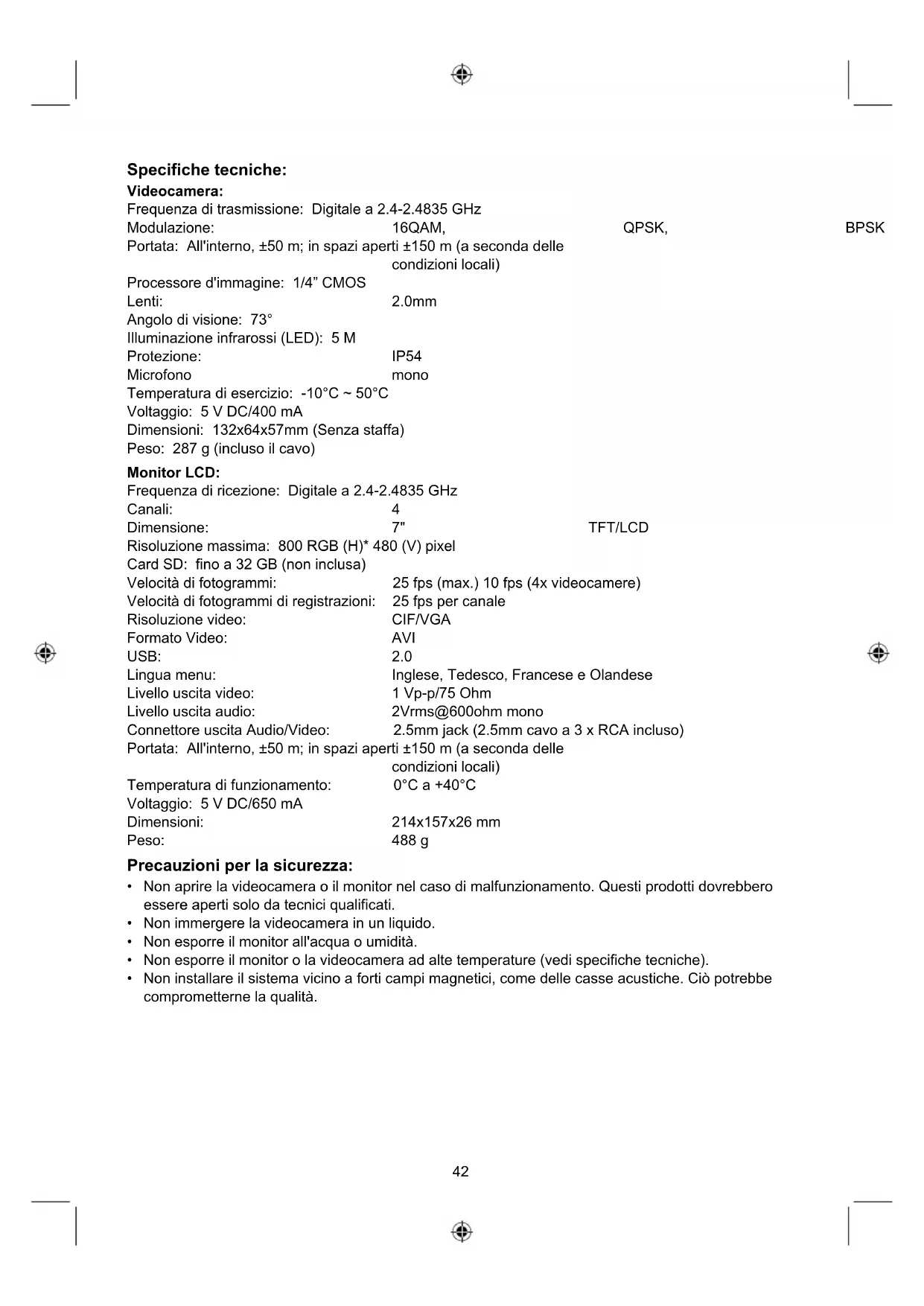

Specifiche tecniche:

Videocamera:

Frequenza di trasmissione: Digitale a 2.4-2.4835 GHz

Modulazione: 16QAM,

Portata: All'interno, ± 50m in spazi aperti ± 150m (a seconda delle

condizioni locali)

Processore d'immagine: 1/4" CMOS

2.0mm

Lenti:

Angolo di visione: 73^

Illuminazione infrarossi (LED): 5 M

Protezione: IP54

Microfono mono

Temperatura di esercizio: -10^ 50^

Voltaggio: 5 V DC/400 mA

Dimensioni: 132× 64× 57mm (Senza staffa)

Peso: 287 g (incluo il cavo)

Monitor LCD:

Frequenza di ricezione: Digitale a 2.4-2.4835 GHz

Canali: 4

Dimensione: 7"

Risoluzione massima: 800 RGB (H)^*480 (V) pixel

Card SD: fino a 32 GB (non inclusa)

Velocità di fotogrammi: 25 fps (max.) 10 fps (4x videocamere)

Velocà di fotogrammi di registrazioni: 25 fps per canale

Risoluzione video: CIF/VGA

Formato Video: AVI

USB: 2.0

Lingua menu: Inglese, Tedesco, Francese e Olandese

Livello uscita video: 1 Vp-p/75 Ohm

Livello uscita audio: 2Vrms@600ohm mono

Connettore uscita Audio/Video: 2.5mm jack (2.5mm cavo a 3 x RCA incluso)

Portata: All'interno, ± 50m ; in spazi aperti ± 150m (a seconda delle condizioni locali)

Temperatura di funzionamento: 0^ a +40^

Voltaggio: 5 V DC/650 mA

Dimensioni: 214x157x26 mm

Peso: 488g

Precauzioni per la sicurezza:

Non aprir la videocamera o il monitor nel caso di malfunzionamento. Questi prodotti dovrebbero essere aperti solo da tecnici qualificati.
Non immershere la videocamera in un liquido.
Non esporre il monitor all'acqua o umidità.
Non esporre il monitor o la videocamera ad alte temperature (vedi specifiche tecniche).
Non installare ilsystema vicino a forti campi magnetici, come delle casse acustiche. Ciò potrebber comprometerne la qualità.

Descrizione prodotto:

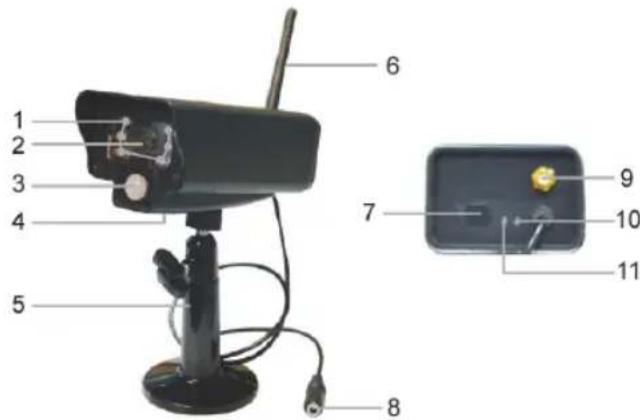

Videocamera:

1. LED a infrarossi
2. Lenti
3. Sensore infrarossi PIR
4. Microfono
5. Staffe
6. Antenna
7. Pulsante abbinamento
8. Ingresso alimentazione
9. Presa antenna
10. Indicatore di collegamento
11. Indicatore alimentazione

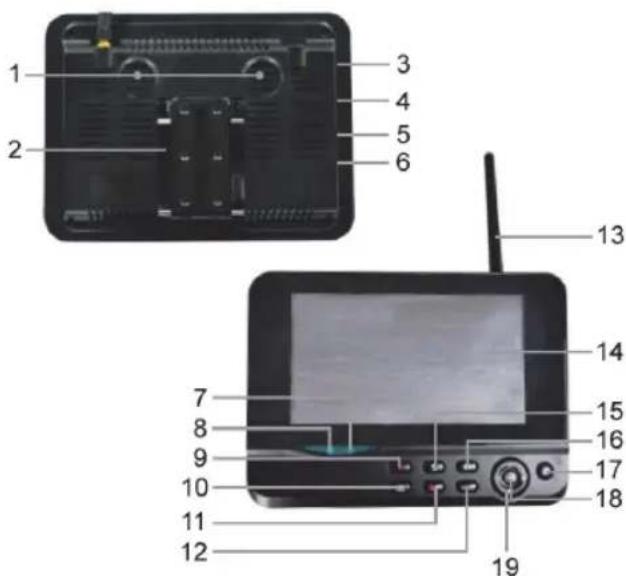

Monitor:

1. Cassa
2. Staffe
3. Porta USB
4. Slot per card SD
5. uscita AV
6. Porta alimentazione
7. Indicatore di collegamento
8. Indicatore alimentazione
9. Video Registrazione/Stop
10. Pulsante di Visualizzazione a Quarto
11. Cancellafile/interruttoreLCD.TV
12. Menu
13. Antenna
14. 7" TFT/LCD
15. Modalità di visualizzazione:
16. Riproduzione Video
17. Accensione/Spegnimento
18. Pulsante OK
19. Pulsante di navigazione

Istruzioni di installmente

Videocamera:

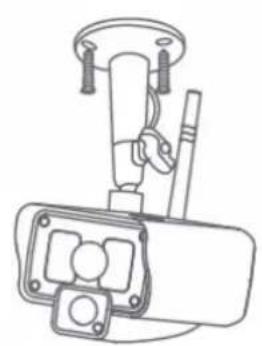

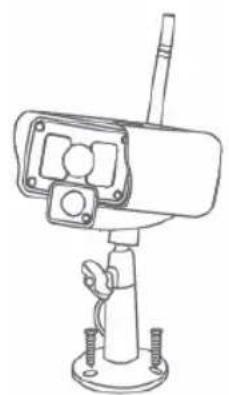

La videocamera può essere montata in modi diversi. Per il montaggio a soffitto utilizzato il filetto sulla cima della telecamera. Dop o aver montato la videocamera connetterla all'alimentatore AC/DC e connetterlo ad una presa.

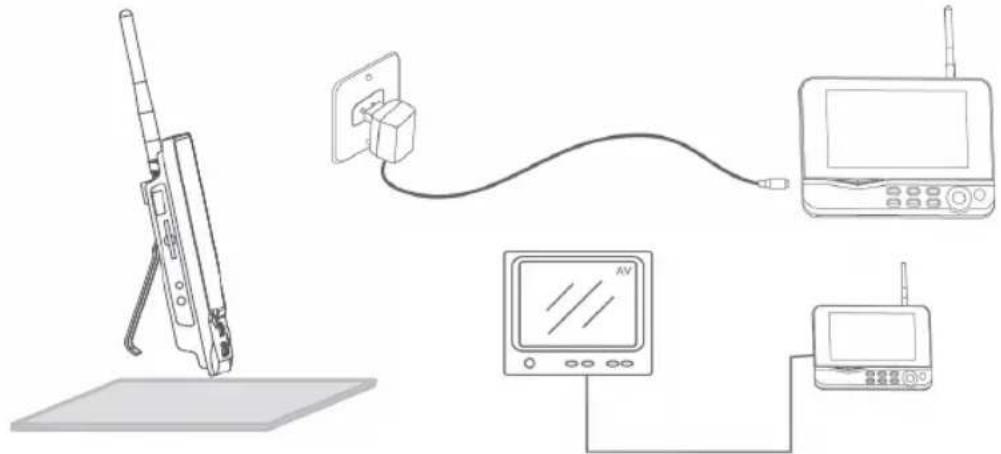

Monitor:

Il monitor più essere posizionato su di una superficie pianà o montato a parete. Dopo aver montato il monitor connetterlo all'alimentatore AC/DC e connetterlo ad una presa. La videocamera si accende automaticamente dopo la connessione all'alimentazione AC/DC. Opzionale: il monitor più essere connesso ad un altro monitor con l'uscita video del monito stesso.

Cavo Video

Istruzioni utente:

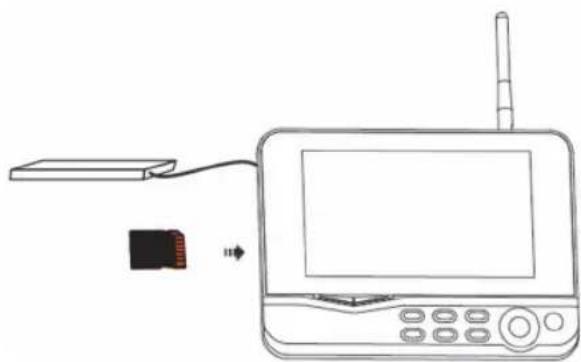

1. Inserire una card SD nello slot SD del monitor. O connettere un disco rigido esterno alla porta USB del monitor.

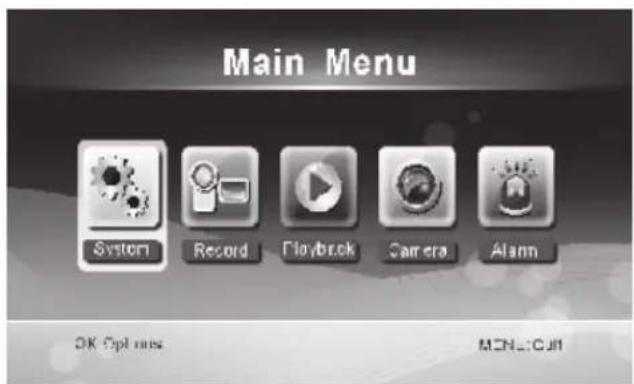

1. Premere il pulsante di Accensione/spegnimento per circa 2 secondi per accendere il monitor. L'indicatore della batteria si accende e l'imagine viene visualizzata.

2. Per le impostazioni di sistema premere il pulsante menu per aprire il menu principale. Apparire lo schermo seguente. Utilizzato il pulsanti di navigazione, menu ed OK per navigareattraverso il menu.

Sistema

1. Premere OK per accedere alle impostazioni diSYSTEMA. Il systema offre le seguenti opzioni:

Data / Ora Impostare la data e l'ora.

Lingua Impostare la lingua.

Modalità di registrazione Impostare per arrestare la registrazione o sovrascrivere il primo video registrato quando il supporto di archivazione è pieno.

Formato SD/USB Impostare per il formato del supporto di archivazione.

Archivazione di registrazione Impostare il supporto di archivazione.

Visualizza oggetti Impostare per visualizzare RSSI, Ora, stato SD/USB e la videocamera sullo schermo ed il video registrato.

Sistema TV Selezionare un sistema TV (PAL per l'Europa).

Informazioni di sistema Mostra l'informazione di sistema.

Tempo di modalità scansione Impostare l'intervallo di visualizzazione ciclica delle immagini monitor della videocamera.

Muto Accende/spagne la cassa del monitor.

Caricamento dei valori predefiniti Riporta le impostazioni a quale di fabbrica predefinite. Data / Ora Registrazione Impostare per visualizzare l'ora e la data attuali di registrazione sul video registrato.

Luminosità Regola la luminosità dell'immagine

Volume Regola il volume

1. Select date/time with the navigate button and press OK to enter the date/time setting.

2. Premere il tasto freccia sinistro o destro per selezionare.

3. Premere il tasto freccia su o giu per regolare.
4. Premere il tasting OK per confirmare.

5. Premere il tastingo MENU per uscire.

6. Selezionare lingua con il tasto di navigazione e premere il tasto OK per accederate alle impostazioni della lingua.

7. Premere il tasto freccia su o giù per selezionare la lingua.

8. Premere il tasto OK per confermare ed uscire.

9. Selezionare modalità registrazione con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della modalità di registrazione.

10. Premere il tasting freccia su o giù per selezionare "Normal" o "Overwrite".

11. Premere il tasto OK per confermare ed uscire.

Note:

Normale: Quando la card SD o il disco rigido portatile sono pieni, il sistema arresta automaticamente la registrazione.

Sovrascrittura: Quando la card SD o il disco rigido portatile sono pieni, ilsystema cancella automaticamente il primo video e si riserva spazio sufficiente per garantire l'ultima registrazione.

1. Selezionare fornato SD/USB con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del fornato SD/USB.

2. Premere il tasto freccia su o giu per selezionare "Cancel", "SD Card" o "USB Device";

3. Cancella: cancella la formattazione.

4. Card SD: formula la card SD.

5. Dispositivo USB: formatta il disco rigido esterno (se connesso)

6. Premere il tasting OK per confermare.

7. Dopo la formattazione, ilsystema在哪“Format Successfully”,indicando che la formattazione ha avuto successo.

8. Premere il tasting OK per confermare ed uscire.

9. Selezionare archivio di registrazione con il tasto di navigazione e premere il tasto OK per acceder alle impostazioni dell'archiviazione per la registrazione.

10. Premere il tasting freccia su o giù per selezionare "SD Card" o "USB Device";

11. Premere il tasting OK per confirmare ed uscire.

12. Selezionare visualità oggetti con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della visualizzazione oggetti.

13. Premere il tasto freccia su o giù per regolare.

14. Cliccare il tasting OK per confermare gli oggetti di visualizzazione nell'imagine.

15. RSSI: Icona di intensità segnale

16. Stato SD USB: Se è inserta una card SD oppure un disco rigido portatile

17. Videocamera: Icone nombre Videocamera

18. Dopo le impostazioni premere il tasto MENU per confermare ed uscire.

19. Selezionareistema TV con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del sistema TV.

20. Premere i tasti su o giu per selezionare NTSC o PAL (PAL per Europe).

21. Premere il tasting OK per confermare ed uscire.

22. Selezionare informazioni di systema con il tasto di navigazione e premere il tasto OK per acceder alle informazioni di systema.

23. Premere OK per essere le informazioni riguardo alsystema.

24. Premere il tasting MENU per uscire.

25. Selezionare aggiornamento di sistema con il tasting di navigazione e premere il tasting OK per accedere all'aggiornamento di sistema.

26. Premere il tasto freccia su o giù per regolare.

27. Premere OK.

28. Premere il pulsante registra/interrompi video per conformare.

29. Selezionare modalità di scansione con il tasto di navigazione e premere il tasto OK per accederate alle impostazioni della modalità di scansione.

30. Premere i tasti freccia su o giù per selezionare il tempo di scansione delle videocamere connesse.

31. Premere il tasting OK per confermare ed uscire.

32. Selezionare muto con il tasto di navigazione e premere il tasto OK per accederate alle impostazioni del muto.

33. Premere il tasto freccia su o giù per selezionare "On" o "Off".

34. Premere il tasting OK per confermare ed uscire.

35. Selezionare carica predefiniti con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni di caricamento dei predefiniti.

36. Premere il tasto freccia su o giù per selezionare "Cancel" o "OK".

37. Cancella: Cancella l'opzione dell'impostazioni predefinite.
38. OK: Riporta alle impostazioni predefinite.

39. Premere il tasting OK per confermare ed uscire.

40. Selezionare luminosità con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della luminosità.

41. Premere il tasto freccia su o giù per regolare la luminosità.

42. Premere il tasting OK per confermare ed uscire.

43. Selezionare volume con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del volume.

44. Premere il tasto freccia destra e sinistra per regolare il volume.

45. Premere il tasting OK per confirmare ed uscire.

Note: Il volume può essereanche regolato con la freccia su o giù in monitoraggio di visione live.

1. Premere il tastingo menu per ritornare al menu principale.

Registrazione

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni di registrazione e premere OK.

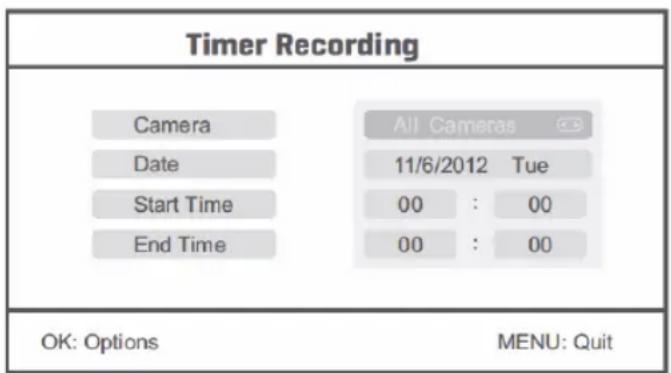

Registrazione temporizzata:

Impostare il tempo di avvio/arrestoattraverso il meno di "Timer Recording". Il dispositorio registrata automaticamente in accordo al tempo di avvio/arresto impostato.

1. Selezionare registrazione temporizzata con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della registrazione temporizzata.

2. Premere OK per accedere al menu della registrazione temporizzata.

• Premere il tasto freccia su o giù per regolare;
• Premere il tasto freccia sinistro o destro per regolare;

• Premere il tasting OK per confirmare ed uscire.

• Dopo aver impostato, il dispositivo registra automaticamente a seconda del tempo di avvio/arresto impostato.

• Se premete il tasto di avvio/arresto video sul dispositorio durante il processo di registrazione, impostato alla registrazione temporizzata, la registrazione si interrompe.

Registrazione manuale:

1. In monitoraggio a vista in diretta, premere tasto freccia sinistro o destro per selezionare la videocamera per la video registrazione.
2. Premere il pulsante di registrazione/arresto video sul dispositivo. L'icona di registrazione è visualizzata sullo schermo,indicando che la registrazione si sta avviando.
3. Premere il pulsante sul dispositivo nuovamente per interrompere la registrazione.

Registrazione PIR:

• Registrazione PIR: Se vi è un movimento umano rilevato da una videocamera attivata, viene attivata la registrazione.

• Selezionare registrazione PIR con il tasto di navigazione e premere il tasto OK per accederate alle impostazioni della registrazione PIR.

• Premere il tasto freccia su o giù per selezionare la videocamera.

• Premere il tasto freccia sinistro o destro per selezionare "On".

• Premere il tasting OK per confirmare ed uscire.

Note: quanto è impostato "Off", la funzione di rilevamento del movimento è spenta. La distanza di rilevamento ad infrarossi del PIR è 5m. Se la distanza eccede i 5m, il sensore potrebbe non funzionare.

Riproduzione

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni di riproduzione e premere OK.

Note: per le funzioni di riproduzione è necessario che la Card SD o un disco rigido esterno siano inserti e connessi.

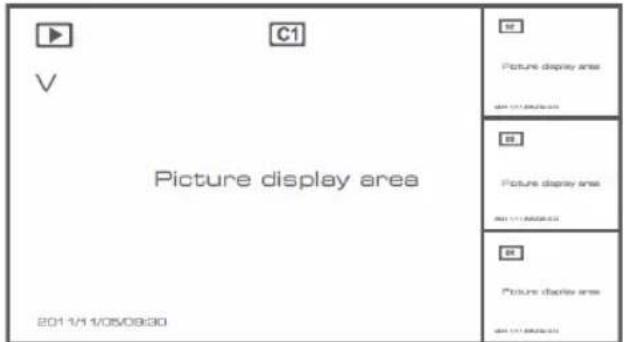

La funzione di riproduzione può essere controllata in monitoraggio a vista diretta premendo il pulsante di riproduzione video.

1. Premere il tasto freccia su o giu per selezionare la cartella.
   2 Premere il tasting OK per confirmare ed accedere.

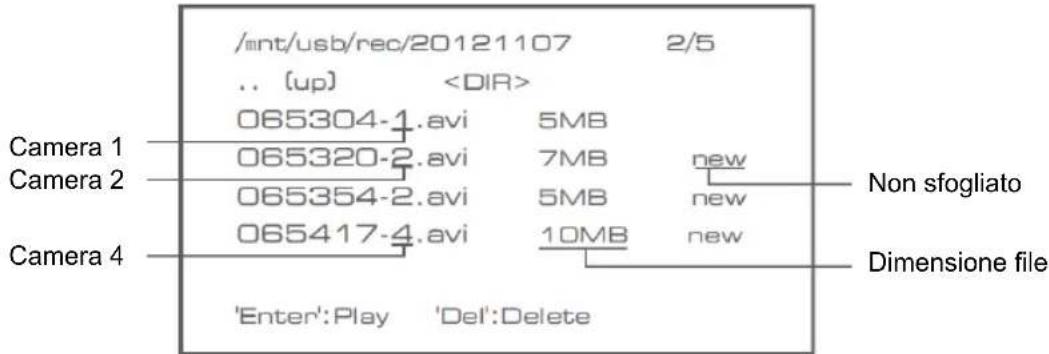

1. Premere il tasto freccia su o giu per selezionare il file video.
2. Premere il pulsante OK per la riproduzione.

1. Premere il pulsante freccia sinistra o destra per andare avanti/indietro velocamente.
2. Premere il pulsante OK nuovamente per mettere in pausa.
3. Premere il pulsante MENU per uscire alla coproduzione.

Cancellazione video

In modalità di riproduzione video, premere il pulsante freccia su o già per selezionare il video o la cartella video da cancellare.
- Premere il pulsante di cancellazione file/LCD sul monitor per cancellarli.

Note: solo una cartella vuota cui esere cancellata come cartella.

Videocamera

Quando si aggiunge una camera addizionale SEC-CAMTR40 (max. 4) la videocamera necessita di essere abbinata alsystema perché il systema la riconosca.

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni della videocamera e premere OK.

Abbinamento:

1. Premere OK per accedere al menu di abbinamento.
2. Selezionare la videocamere con i pulsanti freccia su e giu.

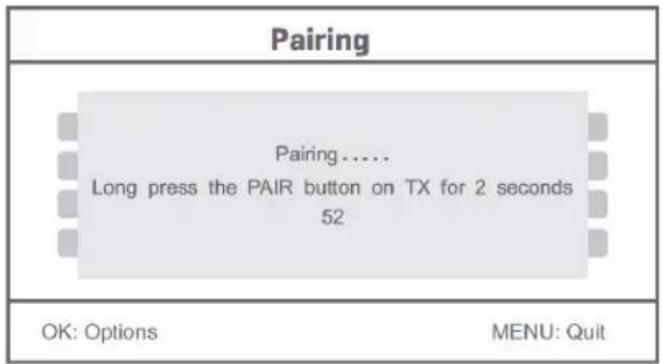

3. Premere OK, ed apparirà il seguente schermo.

1. Premere il pulsante di abbinamento entro 60 secondi per 2 secondi sul retro della videocamera.
2. Dopo l'abbinamento avvenuto con successo tra videocamera e monitor, il monitor在哪 PAIRING OK.
3. Premere il pulsante menu per ritornare al menu della videocamera.

Note: se l'abbinamento fallisce, ri-eseguire i passi di cui sopra ed assicurarsi che il monito e la videocamera non sono più lontani di 2 metri durante la procedura di abbinamento.

Attivo:

1. Selezionare attivo con il pulsante freccia già e premere OK.
2. Premere il tasto freccia su o giu per selezionare la videocamera.
3. Premere il tasto freccia sinistro o destro per selezionare. "On" o "Off".
4. Premere il tasting OK per confermare ed uscire.

Note: solo le videocamera abbinate possono essere settate come attive o non attive. Quando una videocamera è su offessa non può essere vista in visione in diretta, registrata ecc.

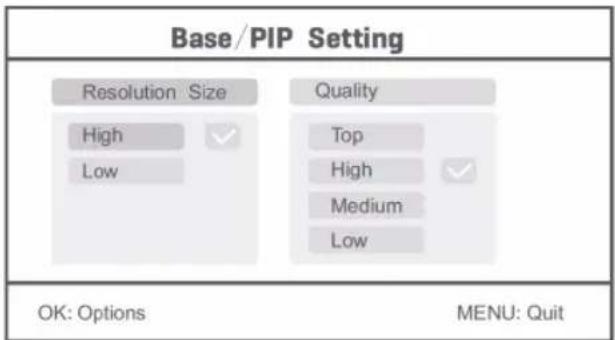

Impostazioni PIP:

Impostare la dimensione della risoluzione dell'immagine e la qualità di registrazione.

1. Selezionare le impostazioni PIP con i pulsanti freccia su e giue premere OK.
2. Selezionale la videocamera con i pulsanti freccia su e giue premere OK. La finestra seguente appar.

1. Premere il tasto freccia sinistro o destro per selezionare. Resolution Size" o "Quality".
2. Premere il tastingrecca sinistro o destro per selezionare."Top", "High", "Medium" o "Low".
3. Premere il pulsante OK per la regolazione.
4. Premere il tastingo MENU per confermare ed uscire.

Note: la dimensione di risoluzione alta è VGA e bassa CIF.

Allarme

Quando il rilevamento PIR è impostato su on, il systema darà un allarme quando il movimento è rilevato.

1. Selezionare allarme nel menu principale e premere OK.
2. Lo schermo在哪几行？
3. Premere "On" o "Off" con il pulsante su e giu.
4. Premere OK per confermare ed uscire.

Vista in diretta:

Premere il pulsante di visualizzazione a quarti per selezionare il tipo di vista.

Visione ad un quarto Visione a schermo intero

Note:utilizzare il pulsante freccia sinistra e destra per selezionare la videocamera.

Premere il pulsante di modalità di visualizzazione per accedere alla visualizzazione in modalità ciclica.

Sono disponibili cinque intervalli ciclici: 5s, 10s, 15s, 20s, e 30s e possono essere impostati sotto

"System" > Periodo Modalità Scansione nel menu principale.

USB	Disco rigido mobile inserito con successo
USD	Card SD inserita con successo
C1 C2 C3 C4	Nome Videocamera
V	Videocamera attuale
	Stato di registrazione
Tulli	Intensità segnale

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Scarico di Responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modificaenza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsablee per la gestione dei rifiuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro site web: http://www.nedis.it/it-it/contactti/module-contactto.htm

tramite e-mail: [e-mail]

tramite Telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi

ESPANOL

Introduccion:

Unghi de vedere: 73^

Iluminare cu infrarosi (LED): 5 M

Protectie: IP54

Microfon: mono

Temperatura de fonctionare: -10°C ~ 50°C

Tensiune: 5VCC / 400mA

Dimensiuni: 132 × 64 × 57 ~mm (fara consola)

Inregistrare cronometrata:

Seta timul de pornire / oprire a inregistrari din meniul „Timer Recording". Dispositivul inregistraza automat prin respectarea orei de pornire / oprire.

Vizionare in temp real:

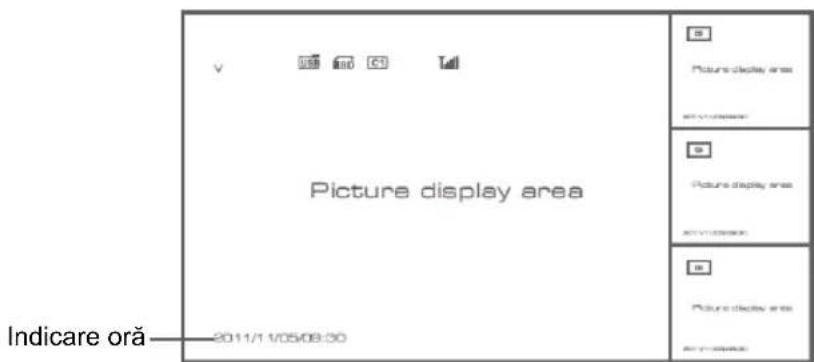

Imaginea in diferite moduri de vizionare

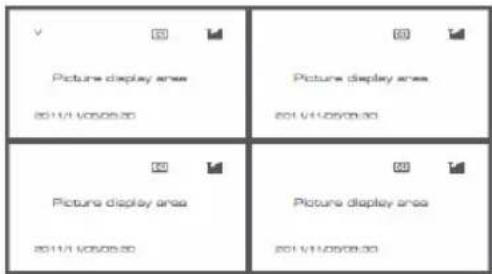

Vizionare patru camere Vizionare ecran complet
