BRUKSANVISNING SECTRANS60 KONIG

Trädlöst kamerasystem

NAVOD KPOUZITI (s.99)

Trädlost kamerasystem

VEILEDNING (s. 139)

Trädlost kamerasystem

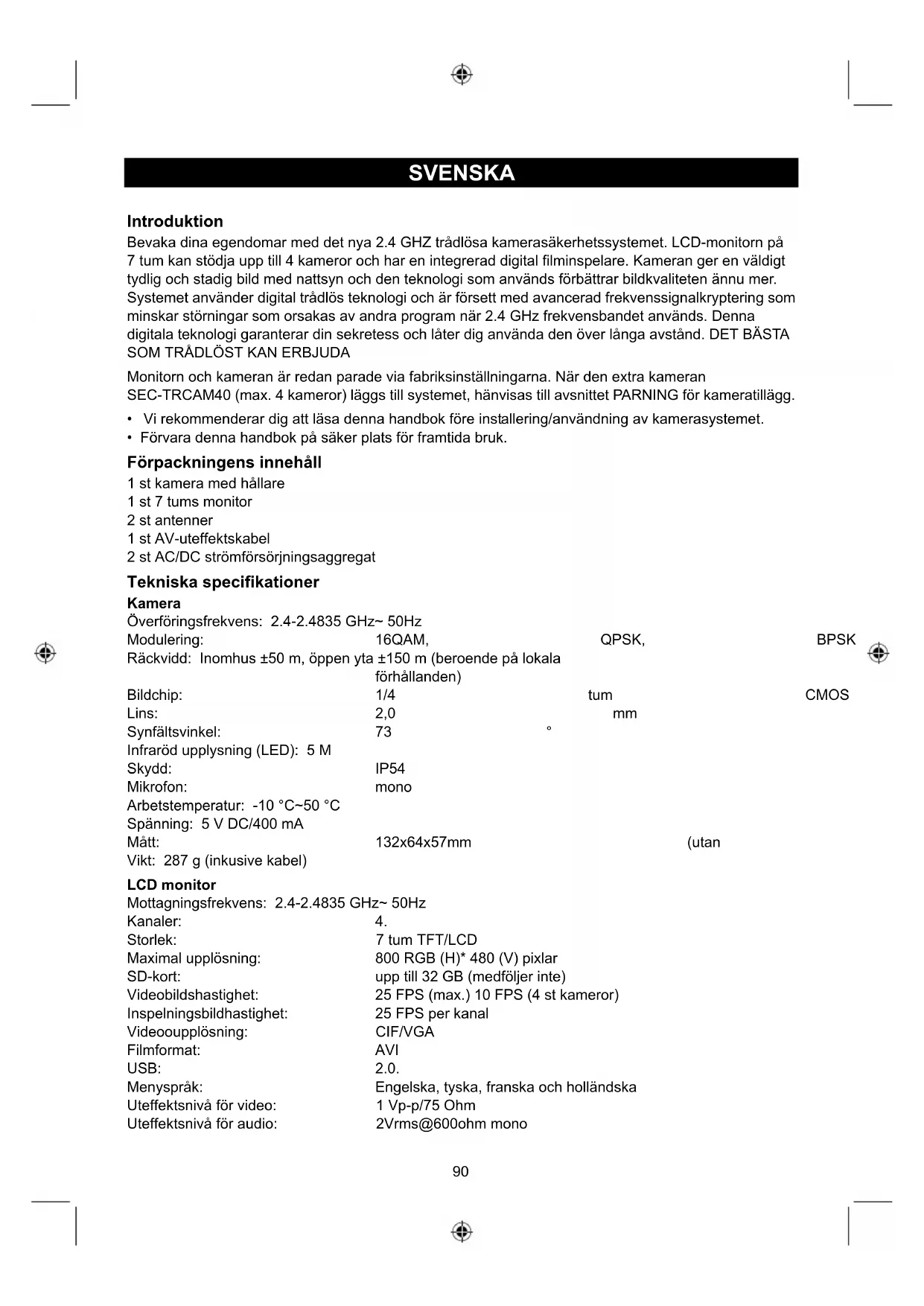

Bevaka dina egenomar med det nya 2.4 GHZ tradlosa kamerasakerhetssystemet. LCD-monitoren pa 7 tum kan stodja upp till 4 kameror och har en integrerad digital filminspelare. Kameran ger en valdigt tydlig och stadig bild med nattsyn och den tekologi som anvandsforbattrbildkvaliteten annu mer. Systemet anvander digital tradlos tekologi och ar forsett med avancerad frekvenssignalkryptering som minskar störningar som orsakas av andra program nar 2.4 GHz frekvensbandet anvands. Denna digitala tekologi garanterar din sekretess och later dig anvanda den over langa avstand.DET BASTA SOM TRADLOST KAN ERBJUDA

Monitorn och kameran ar redan parade via fabriksiinstallningarna. När den extra kameran SEC-TRCAM40 (max. 4 kameror) laggs till systemet, hänvisas till avsnittet PARNING for kameratillagg.

• Vi rekommender dig att lasaenna handbok fore installering/anvandning av kamerasystemet.
• Förvara denna handbok på saker plats für fremtida bruk.

Förpackningens inneháll

1 st kamera med hallare
1st7tumsmonitor
2 st antenner
1stAV-uteffektskabel
2st AC/DC stromforsorjningsaggregate

Tekniska specifikationer

Kamera

Överforingsfrekvens: 2.4-2.4835 GHz~ 50Hz

Modulering: 16QAM,

Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala Förhallanden)

Bildchip: 1/4

Lins: 2,0

Synfältsvinkel: 73

Infrarod uppliesing (LED): 5 M

Skydd: IP54

Mikrofon: mono

Arbetstemperatur: -10^ 50^

Spanning: 5 V DC/400 mA

Matt: 132x64x57mm (utan

Vikt: 287 g (inkusive kabel)

LCD monitor

Mottagningsfrekvens: 2.4-2.4835 GHz~ 50Hz

Kanaler: 4.

Storlek: 7 tum TFT/LCD

Maximal upplösning: 800 RGB (H)* 480 (V) pixlar

SD-kort: upp till 32 GB (medfoljer inte)

25 FPS (max.) 10 FPS (4 st kameror)

Inspelningsbildhastiget: 25 FPS per kanal

Videoouplösning: CIF/VGA

Filmformat: AVI

USB: 2.0.

Menysprak: Engelska, tyska, franska och hollandska

Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala

forhallanden)

Drifttemperatur: 0^ till 40^

Spanning: 5 V DC/650 mA

Matt: 214x157x26

Vikt: 488

mm

9

Sakerhetsatgärder

• Oppnainte kameran ellermonitorn om de inte fungerar.Dessa produkter bor endast oppnas av en behorig ingenjor.
  Sankinte ned kameranivatten.
• Utsatt inte monitorn for vatten aller fuktighet.
• Utsatt inte monitorn eller kameran for hoga temperaturer (se tekiska specificationer).
• Installer inte systemet i narheten av starka magnetfalt, som t.ex. högtalare. Detta kan paverka kvaliteten.

Produktbeskrivning

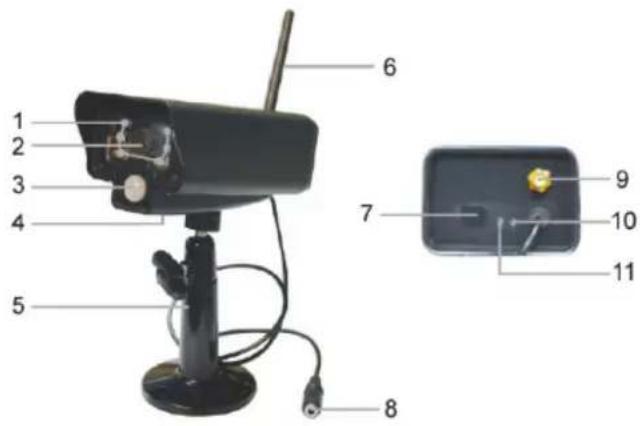

Kamera

1. Infraroda LED-lampor
2. Lins
   3.Passiv infrarod sensor (PIR)
3. Mikrofon
4. Faste
5. Antenn
6. Par-knapp
7. Strömintag
8. Antennuttag
9. Lankindikator
10. Strömindikator

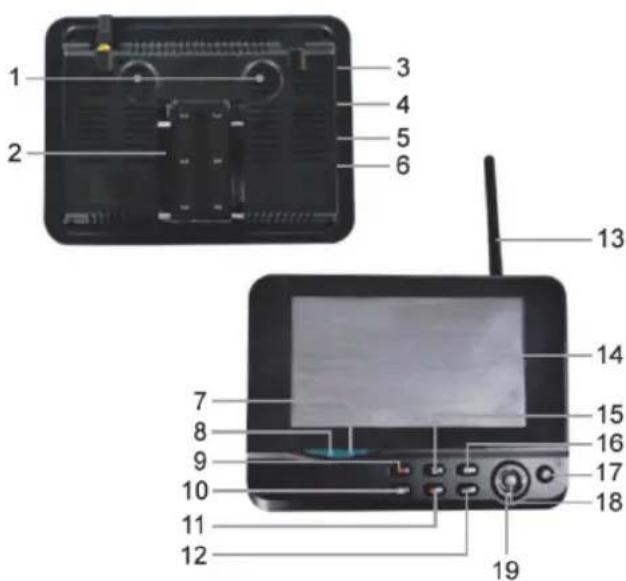

Monitor

1. Hogtalare
2. Faste
3. USB-port
4. SD-kortöppning
5. AV uteffekt
6. Strömport
7. Lankindikator
8. Strömindikator
9. Spela in/avbryt video
10. Knapp for visa en fjärdedel
11. Växlare for radera fil/LCD, TV
12. Meny
13. Antenn
14. 7 tums TFT-LCD
15. Visningsläge
16. Uppspelningsvideo
17. Ström På/Av
18. OK-knapp
19. Navigeringsknapp

Installeringsanvisningar

Kamera

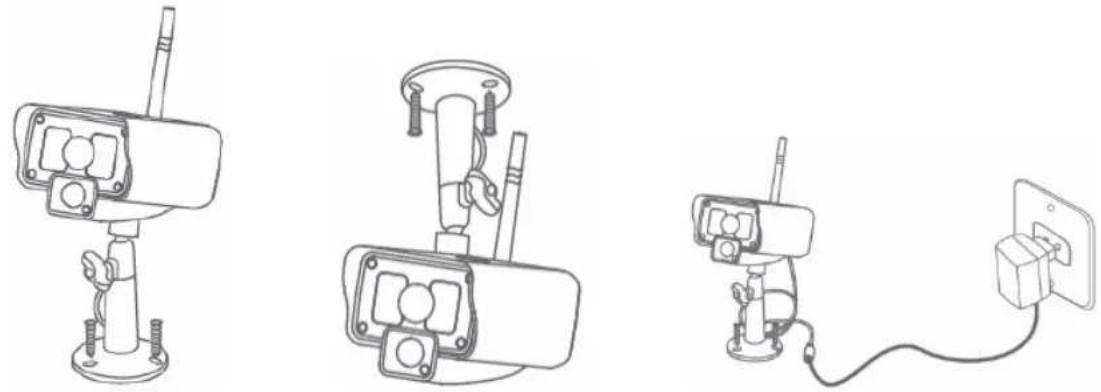

Kameran kan monteras pa olika satt. For takmontering anvands skruvgangan pa kamerans ovensida. Efter att kameran monterats ansluts AC/DC-strömtillforseln till kameran och vagguttaget.

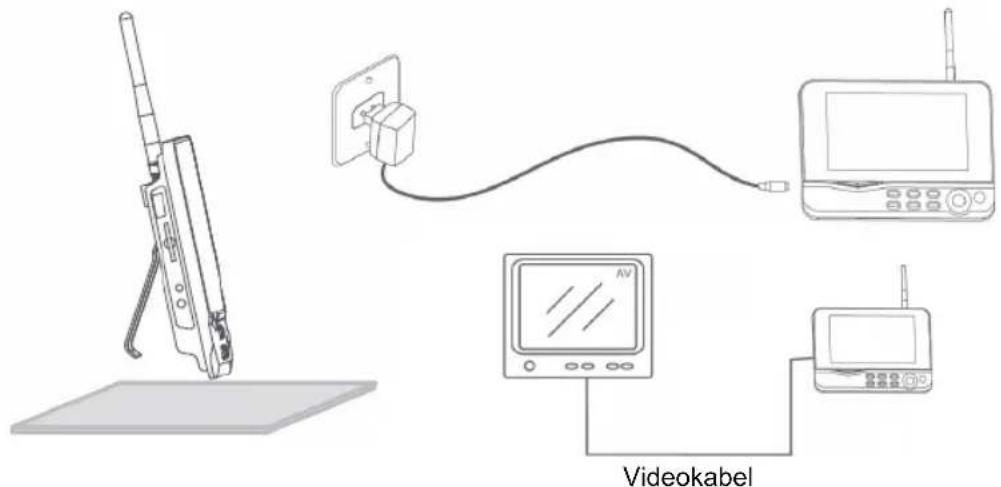

Monitor

Monitor kan placeras pa en platt yta eller pa vaggen, Efter att monitorn monterats ansluts AC/DC-strömtillforseln till monitor och vagguttaget. Kameran laddas automatiskt after att AC/DC-strömtillforsel anslutits. Monitor kan även anslutas till en monitor via monitors videoutgang.

Anvandaranvisninger

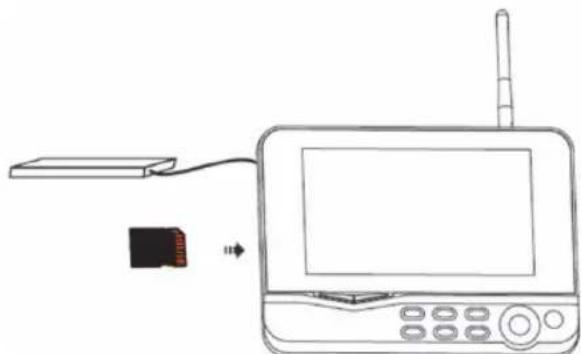

1. Satt iett SD-kort i monitors SD-kortsöppning aller anslut en externHardiskdrift till monitors USB-port.

1. Tryck ned knappen on/off i ca 2 sekunder for att satta på monitorn. Strömindikatorn bör tändas och bilden visas.

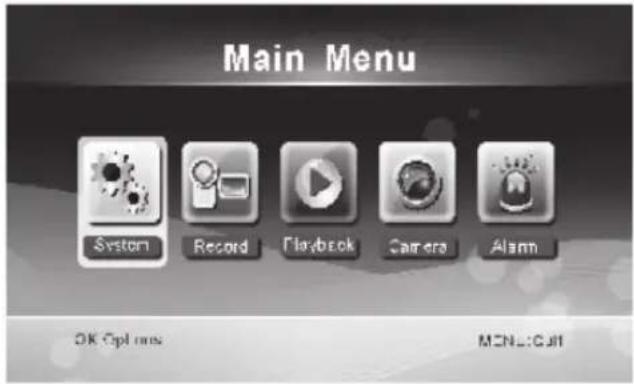

2. För systeminställninger trycker du på menyknappen for att öppna huvudmenyn. Följande skärnörvisas. Använd navigatorn, OK och menyknapparna for att navigera genom menyn.

System

1. Tryck ned OK for att mata in systeminställingarna. Systemet erbjuder foljande alternative:

Datum/Tid Stall in datum och tid.

Sprak Stall in sprak.

Inspelningslage Stall in pa stoppa inpelning ellr spel a over den forsta videoinspelningen nar lagringsmediet ar full.

Format SD/USB Ställ in på formatera lagringsmediet.

Lagring av inpelning Stall in lagringsmediet.

Skärmtiklar Ställ in for att visa SSI, Tid, SD/USB-status och kamera på skärmen och den inspelade videon.

TV-system Valjett TV-system (PAL for Europa).

Systeminformation Visar systeminformation.

Scanningslagesperiod Stall in det cykliska visningsintervallet for kamerans overvakningsbild.

Spela in datum/tid Ställ in for visning av aktuell inpelningstid och -datum på

inspelningsvideon.

Ljusstyrka Justera bildensljusstyrka.

Volym Justera volymen.

1. Valj datum/tid med navigeringsknappen och tryck på OK for att mata in installigar for datum/tid.

Tryck pa vänster eller höger pilknapp for att valja.
Tryck pa pilknappen upp eller ned for att valja.
Tryck ned knappen STOP for att bekräfta.
TrycknedknappenMENUforattavsluta.

1. Valj sprák med navigeringsknappen och tryck på OK for att mata in installngar für sprák.

Tryck pa pilknappen upp aller ned for att valja sprak.
Tryck ned knappen STOP for att bekräfta och avsluta.

1. Välj inspelningsläge med navigeringsknappen och tryck på OK for att mata in installngarna for inspelningsläget.

Tryck på pilknappen upp eller ned for att välja "Normal" eller "Overwrite".
Tryck ned knappen STOP for att bekräfta och avsluta.

Anmärkninger

Normal: När SD-kortet eller den mobila hårdisken ár fulla slutar systemet att spelä in automatiskt.
Skriva over (OverWrite): När SD-kortet eller den mobila hårdisken ár fulla, raderar systemet automatiskt den Första videoon och reserverar tillräckligt med lagringsutrymmer für{nasta inpelning.

1. Välj format SD/USB med navigeringsknappen och tryck på OK für att mata in installingarna für SD/USB.

Tryck pa pilknapparna upp erer ned for att valja "Cancel", "SD Card" eller "USB Device";

• Avbryt: avbryter formatering.
• SD-kort: formaterar SD-kortet.
• USB-anordning: formaterar den externa hardiskdriften (om den ar ansluten)

TrycknedknappenSTOPforattformatera.

• After formatering, visar systemet "Format Successfully", vilket betyder att formateringen lyckades.
  Tryck ned knappen STOP for att bekräfta och avsluta.

• Välj lagring for inpelning med navigeringsknappen och tryck på OK für att mata in inställingarna for lagring for inpelning.

Tryck pa pilknapparna upp erer ned for att valja "SD Card" eller "USB Device"
Tryck ned knappen STOP for att bekräfta och avsluta.

1. Välj skär Martiklar med navigeringsknappen och tryck på OK for att mata in installngarna for skär Martiklar.

Tryck pa pilknappen upp eller ned for att valja.
- Klicka på knappen OK für att bekräfte skärmtaktiklarna på bilden.

• RSSI: Ikon für signalintensitet
• SD USB-status: Om SD-kortet aller mobil härddisk ar införd.
• Kamera: Namn på kamerans ikoner

• AfterinstallingartrycksknappenMENUnedforattbekrtaochavsluta.

• Välj TV-system med navigeringsknappen och tryck på OK für att mata in installingarna für TV-systemet.

Tryck pa knappen upp erer ned for att valja NTsC ellr PAL (PAL for Europa).
Tryck ned knappen OK for att bekräfta och avsluta.

1. Välj systeminformation med navigeringsknappen och tryck på OK für att mata ininstallingarna for systeminformation.

Tryck pa OK for att se informationen om systemet.
Tryckned menyknappenforattavsluta.

1. Välj systemuppgradering med navigeringsknappen och tryck på OK für att mata in inställningarna für systemuppgradering.

Tryck pa pilknappen upp eller ned for att valja.
Tryck pÅ OK.
Tryck pa knappen spel a in/stoppa video for att bekrafta.

1. Välj scanningslagesperiod med navigeringsknappen och tryck på OK für att mata in installingarna für scanningslagesperioden.

Tryck pa pilknapparna upp erer ned for att valja period for att scanna de anslutna kamerorna.
Tryck ned knappen STOP igen for att bekräfta och avsluta.

1. Välj ljudlós med navigeringsknappen och tryck på OK for att mata ininstallingar for ljudlós.

Tryck pa pilkappen upp erer ned for att valja "On" erer "Off".
Tryck ned knappen STOP igen for att bekräfta och avsluta.

1. Välj standardbelastning med navigeringsknappen och tryck på OK für att mata in installngarna für standardbelastning.

Tryck pa knappen upp ell ered for att valja "Cancel" eller "OK".
- Cancel: Standardinställningar für alternative für avbryta.
- OK: Aterställ till standardinställningar.
Tryck ned knappen OK for att bekräfta och avsluta.

1. Välj Ijusstyrka med navigeringsknappen och tryck på OK for att mata ininstallingar for Ijusstyrka.

Tryck pa vänster eller höger pilknapp for att justera lusstyrka.
Tryck ned knappen OK for att bekräfta och avsluta.

1. Välj volym med navigeringsknappen och tryck på OK für att mata in inställninger für volym.

Tryck pa vänster eller höger pilknapp for att justera volymen.

Tryck ned knappen OK for att bekräfta och avsluta.

Observera! Volymen kan även justeras med pilknappen upp eller ned i live-view-oversvakning..

1. Tryck ned meny for att atergà till huvudmenyn.

Inspelning

Tryck hed hoger pilknapp pa huvudmenyn for att valja instaillnngar for inpelning och tryck pa OK.

Timerinspelning

Ställ in inpelningens tider for start/stopp via menyn "Timer Recording". Apparaten spelar in automatiskt enigt installd tid for Start/stopp.

1. Välj timerinspelning med navigeringsknappen och tryck på OK für att mata in nyinställning for tidsschema.

Tryck pa OK for att gà till menyn for timerinspelning.

Timer Recording

Camera

Date

Start Time

End Time

All Cameras

11/6/2012

Tue

00

00

00

00

OK: Options

MENUE:Quit

Tryck pa pilknappen upp ellerned for att valja.
Tryck pa vänster eller höger pilknapp for att justera.
Tryck ned knappen OK for att bekräfta och avsluta.

1. After instalInng spelar apparaten in automatiskt enlistigt installd tid for Start/stopp.
2. Om du trycker på knappen spel a in/stoppa video på apparaten under inspelningsprocessen som ställts in med timerinspelning stoppas inspelningen.

Manuellinspelning

1. I overvakning med live view trycks pilknapparna vänster och höger ned for att valja den kamera som skaspela in.
2. Tryck på knappen spel a in/stoppa video på apparaten. Inspelningsikonen visas på skärmen, och visar att inpelningen startar.
3. Tryck annu en gäng pa knappen pa apparaten for att stoppa inpelningen.

PIR-inspelning

PIR-inspelning: Om mansklig rörelse detekteras av nàgon tillganglig kamera kan inpelning triggas igäng.

1. Välj PIR-inspelning med navigeringsknappen och tryck på OK für att mata in installingarna for PIR-inspelning.

Tryck pa knappen upp ell er ned for att valja kamera.
Tryck pa vänster eller höger pilknapp for att valja "On".
Tryck ned knappen OK for att bekräfta och avsluta.

OBS! När "Off" ar inställt ar rörelsedetektionsfunktionen avständ. Det infraröda avkänningsavstandet für PIR ar 5 m. Om avständet ar langre an 5 m kanske avkänningen inte fungerar.

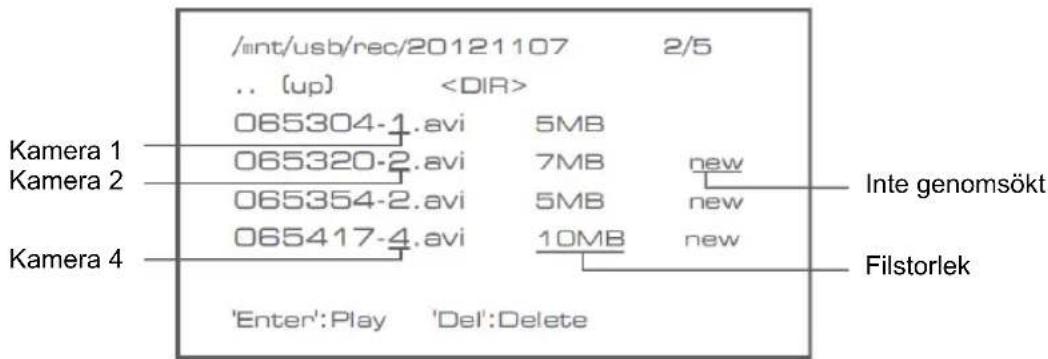

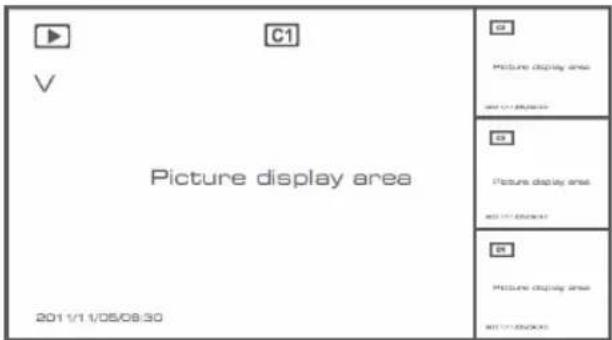

Uppspelning

Tryck ned hoger pilknapp pa huvudmenyn for att valja installninger for upspelning och tryck pa OK. OBS! For upspelningsfunktioner maste ett SD-kort vara infört ell er en extern hardiskdrift vara ansluten.

Uppspelningsfunktionen kan också näs i live view-övervakning genom ett tryck på videouppspelningsknappen.

1. Tryck på pilknappen upp eller ned for att valja mapp.
2. Tryck ned knappen OK for att bekrafta och avsulta.

1. Tryck på pilknappen upp eller ned für att välja videoofil.
2. Tryck ned knappen STOP for upspelning.

1. Tryck på vänster eller höger pilknapp for att gå bakat/framat i snabbspola framåt
2. Tryck ned knappen STOPigen for att pausa.
3. Tryck ned knappen MENU for att avsulta upspelning.

Radera video

I upspelninglage for video trycks pa pilknapp opp ell erned for att valja video ell videomapp som skaraderas.

Tryck pa knappen radera fil/LCD pa monitorn for att radera den.

OBS! Endast en tom mapp kan raderas som mapp.

Kamera

När den extra kameran SEC-CAMTR40 (max. 4 st) laggs till, maste kameran paras med systemet sa att systemet kannerigen kameran.

Tryck hed hoger pilknapp huvudmenyn for att valja kamerainstallningar och tryck p OK.

Parning

1. Tryck på OK for att gå till menyn För parning.
2. Valj kamera med pilknapparna upp och ned.

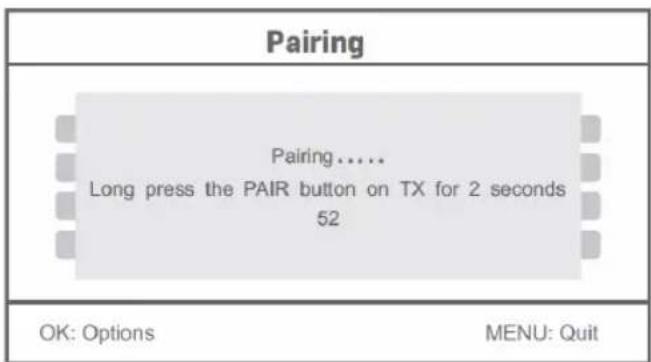

3. Tryck ned OK. Foljande skärm visas.

1. Tryck ned knappen for parning inom 60 sekunder på kamerans baksida.
2. After genomfords parning av kamera och monitor, visar monitorn PAIRING OK.
3. Tryck ned knappen meny for att komma till kameramenyn.

OBS! Om parning misslyckas, forsok en gäng till med stegen ovan och kontrollera att avstandet mellan kamera och monitor inte ar mer an 2 meter under parningen.

Aktiv

1. Välj aktiv med pilknappen ned och tryck på OK.
2. Tryck på pilknappen upp eller ned for att valja kamera.
3. Tryck pa vänster eller höger pilknapp for att valja "On" aller "Off".
4. Tryck ned knappen OK for att bekräfta och avsluta.

OBS! Endast parade kameror kan stallas in som aktiva eller inte aktiva. Om en kamera ar installd pa av kan den inte ses i live view, spela in o.s.v.

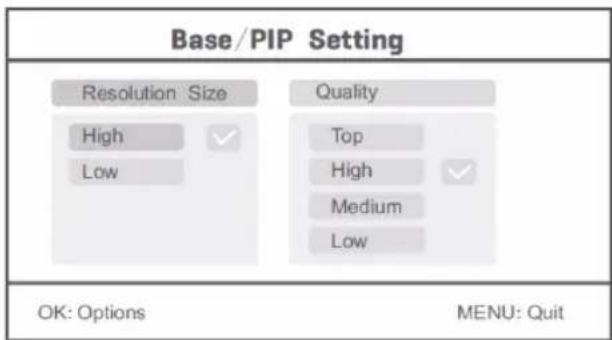

PIP-installlingar

Ställ in bildstorlek och inspelningskrititet.

1. Valj PIP-installigar med pilknapparna upp eller ned och tryck på OK.
2. Valj kamera med pilknapparna upp erer ned och tryck pa OK. Foljande skarm visas.

1. Tryck på vänster eller höger pilknapp for att valja "Resolution Size" eller "Quality".
2. Tryck pa pilknappen upp ell ered for att valja "Top2", "High", "Medium" eller "Low".
3. Tryck ned knappen STOP for att justera.
4. Tryck ned knappen MENU for att bekräfta och avsluta.

OBS! Hog upplösningsstorlek ar VGA och lag ar CIF.

Larm

När PIR-detektion ar pa larmar systemet nar rörelse detekteras.

1. Välj larm i huvudmenyn och tryck på OK.
2. Skärmen visar PIR-detektion, tryck pa OK.
3. Tryck på "On" eller "Off" med pilknapp upp eller ned.
4. Tryck ned knappen OK for att bekräfta och avsluta.

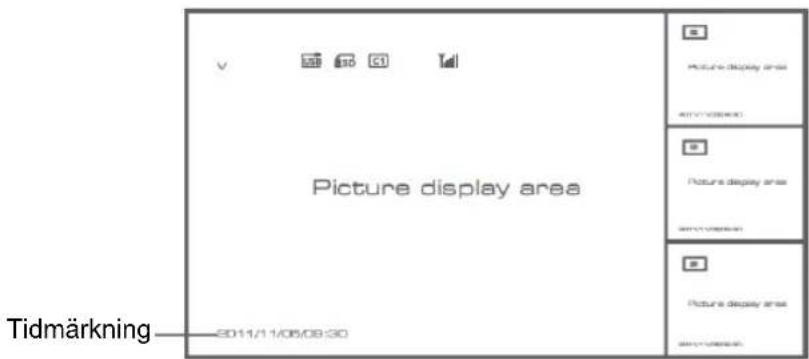

Live view

Tryck ned knappen visa fjärdedels skärm for att välj typ av visning.

Bild-i-bild-visiting

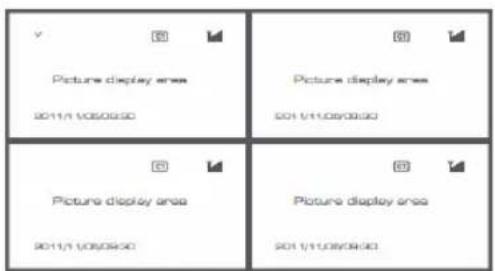

Kvadratvisning

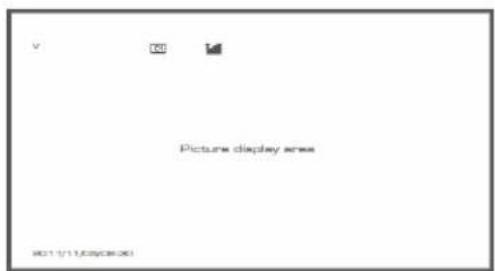

Helskarmsvisning

OBS! Använd vänster och höger pilknappar für att valja camera.

Tryck ned knappen visningsläge for att komma till laget cyklisk visning. Fem cykliska intervall finns tillgangliga: 5 s, 10 s, 15 s, 20 s, och 30 s och de kan stallas in under "System" > Scanningslagesperiod i huvudmenyn.

USB	Mobil hårdisk infördutan problem.
LED	SD-kort införtutan problem.
C1 C2 C3 C4	Kameranamn
V	Aktuell kamera
	Inspelningsstatus
Tull	Signalintensitet

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten eller for skador som har uppstäatt på grund av felaktig användning avenna produit.

Utseende och specifikationer kan komma att andrasutan foregående meddelande. Alla logotyper, varumärken och produktnamn ar varumärken eller registrarade varumärken som tillhör sina respektive ägare och ar harmed erkända som sādana.

Kassering:

• Denna produit ar avsedd for separat insamling vid en lamplig atervinningscentral. Släng inte denna produit bland vanligt hushállsavfall.
• För mer information, kontakta Återförsäljaren eller lokal myndighet med ansvar for avfallschantering.

Den harprodukten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller for alla medlemsstater inom Europeiska Unionen. Den afterlever även alla tillämpliga specifikationer och regler i försäljningslandet.

Formell dokumentation finns att bestalla pa begaran. Detta omfattar, men ar inte begransat till:

Declaration om überensstammelse (och Produktdentifier), materialsakerhetsdatablad, Produkttestrapport.

Kontakta var kundtjänst for att få hjälp:

via webbplatsen: http://www.nedis.com/en-us/contact/contact-form.htm

via e-post: [e-mail]

via Telefon: [phone] (under kontorstid)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NEDERLANDERNA

CESKY

Popis:

Nár PIR-deteksjön er slätt på vil systemet utløse en alarm nár det oppdager bevegelse.
