GEBRUIKSAANWIJZING SECTRANS60 KONIG

GEBRUKSAANWIJZING (p. 31) Draadloos camerasystem

MANUALE (p. 41)

Waak over uw eigendommen met dit neue 2,4 GHz digitale draadloze beveiligingscamerasystem. Het 7'' LCD-beeldscherm ondersteund tot 4 camera's en beschikt over een geintegreerde digitale videorecorder. De camera biedt een haarscherp en stabel beeld met nachtzt, en met de gebruikte technologie worden de beeldkwaliteit nog verder verbeterd. Het system maakt gebruik van digitale draadloze technologie en is uitgerust met geavanceerde encryptietoepassingen met frequentsignaal, voor het verminderen van interferentieveroorzaakt door andere toepassingen met de 2,4 GHz freiendentieband. Deze digitale technologie waarborgt uw privacy en stelt u in staat om het te gebruiken over een extra lange afstand. HET ALLERBESTE DAT DRAADLOOS TE BIEDEN HEEFT.

Het beeldscherm en de camera worden standard door de fabrikant gekoppeld geleverd. Raadpleeg de paragraaf 'KOPPELEN voor het toevoegen van camera's' wanner u de extra camera SEC-TRCAM40 (max. 4 camera's) aan het systeme toevoegt.

• Wij adviseren dat u deze handleiding doorleest voor ingebruikname/installatie van het camerasystem.
• Bewaar deze handleiding op een veilige plaat voor toekomstig gebruik.

Inhoud van de verpakking:

1x camera met steun
1x7" beeldschemr
2x antenna

1x AV-uitgangskabel
2x AC/DC-netvoeding

Technische specificaties:

Camera:

Uitzendfrequentie:	2,4-2,4835	GHz	digital	BPSK
Modulatie:	16QAM,	QPSK,
Bereik: Binnen ± 50 m, open ruimte ± 150 m (afhankelijk vanplaatselijkeomstandigheden)
Beeldchip:	1/4"	CMOS
Lens:	2,0	mm
Kijkhoek:	73°
Infrarood verlichting (LED): 5 M
Bescherming:	IP54
Microfoon:	mono
Bedrijftstemperatuur: -10°C ~ 50°C
Spanning: 5 V DC/400 mA
Afmeting: 132x64x57 mm (zonder steun)
Gewicht: 287 g (met kabel)

LCD-beeldscherm:

Ontvangstfrequentie: 2,4-2,4835 GHz digitaal

Kanalen: 4

Afmeting: 7" TFT/LCD

Max. resolutie: 800 RGB (H)^*480(V) pixels

SD-kaart: tot maximaal 32 GB (niet inbegren)

Video beeldsnelheid: 25 fps (max.) 10 fps (4x camera's)

Opnamebeeldsnelheid: 25 fps per kanaal

Videoresolutie: CIF/VGA

Videoformaat: AVI

USB: 2,0

Menutaal: Engels, Duits, Frans en Nederlands

Video-uitgangsiveau: 1 Vp-p/75 Ohm

Audio-uitgangsnaveau: 2Vrms@600ohm mono

Audio/video-uitgangsconnector: 2,5 mm aansluiting (met 2,5 mm kabel tot 3 x RCA)

Bereik: Binnen ± 50 m, open ruimte ± 150 m (afhankelijk vanplaatselijke omstandigheden)

Bedrijfstemperatuur: 0^ tot +40^

Spanning: 5 V DC/650 mA

Afmeting: 214x157x26 mm

Gewicht: 488 g

Veiligheidsmaatregelen:

• Open in het geval van een storing nicht de camera of het beeldschemm. Deze producten mogenuitsluitend worden geopend door een erkend technicus.
  Dompel de camera Niet onder in vloeistof.
• Stel het beeldschemm Niet bloot aan water of vocht.
• Stel het beeldschem of de camera Niet bloot aan hoge temperaturen (zie technische specifieats).
• Installee het systeme niet in de buurt van sterke magnetische velden, zoals een luidsprekersystem. Dit kan de kwaliteit nadelig beinvloeden.

Productbeschrijving:

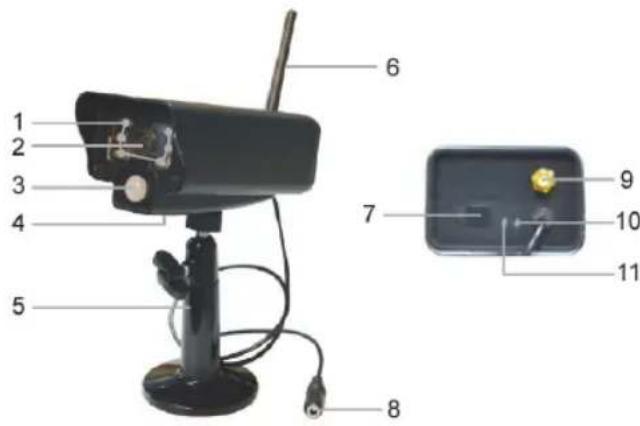

Camera:

1. Infrarood led's
2. Lens
3. PIR infrarood sensor
4. Microfoon
5. Steun
6. Antenne
7. Koppelknop
8. Voedingsingang
9. Antenne-aansluiting
10. Link-indicator
11. Voedingsindicator

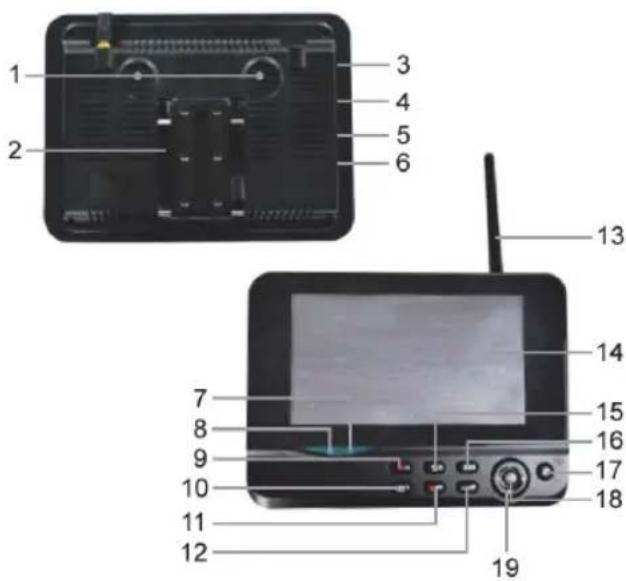

Beeldschem:

1. Luidspreker
2. Steun
3. USB-poort
4. SD-kaartsleuf
5. AV-uitgang
6. Voedingspoort
7. Link-indicator
8. Voedingsindicator
9. Video opnemen/stoppen
10. Quarter-weergaveknop
11. Bestand/LCD verwijderen, tv-schakelaar
12. Menu
13. Antenne
14. 7" TFT-LCD
15. Weergavemodus
16. Video aufspelen
17. Aan/uit-knop
18. OK-knop
19. Navigatieknop

Installatiehandleiding:

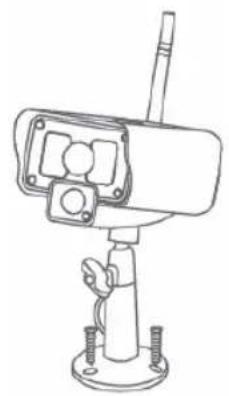

Camera:

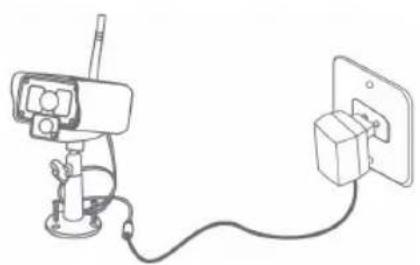

De camera kan op verschillende manieren worden bevestigd. Gebruik voor plafondbevestiging het schroefdraad bovenop de camera. Sluit na het bevestigen van de camera de AC/DC-voeding aan op de camera en een stopcontact.

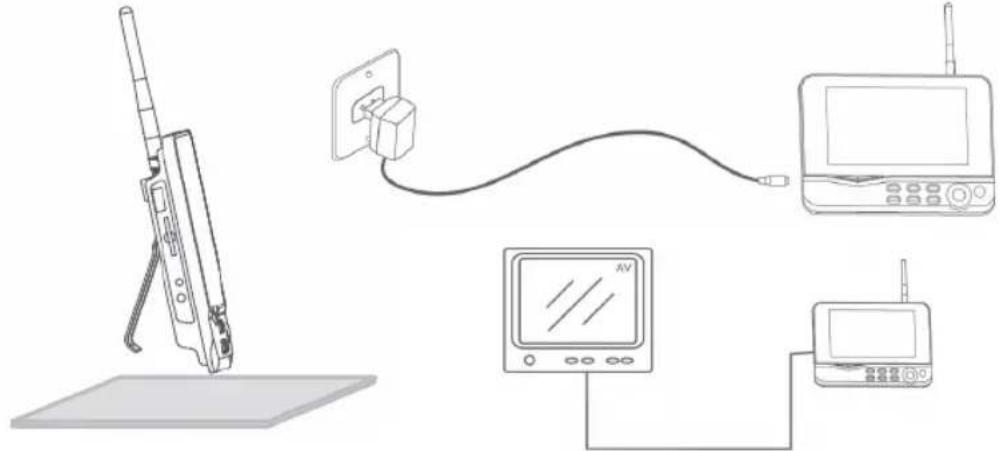

Beeldschem:

Het beeldscherm kan op een vlakke ondergrond of aan de muur worden bevestigd. Sluit na hetplaatsen van het beeldscherm de AC/DC-voeding aan op het beeldscherm en een stopcontact. Na het aansluiten van de AC/DC-voeding worden de camera automatisch ingeschakeld. Optioneel: het beeldscherm kan met de video-uitgang van de beeldscherm aangesloten worden op een beeldscherm.

Videokabel

Gebruikerinstructies:

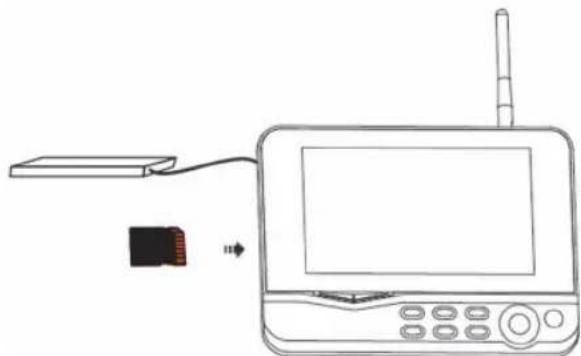

1. Plaats een SD-kaart in de SD-kaartsleuf van het beeldschemm. Of sluit een externe harde schijf aan op de USB-poort van het beeldschemm.

1. Houd de aan/uit-knop ongeveer 2 seconden ingedrukt om het beeldscherm aan te zetten. De voedingsindicator moet oplichten en het beeld verschijnen.

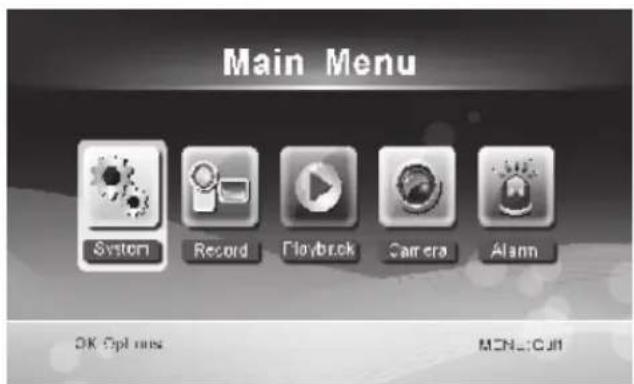

2. Voor systemdinstellungen drukt u op de menuknop om het hoofdmenu te openen. Het volgende scherm worden weergegeven. Navigeer door het menu met de navigatie-, OK- en menu-knuppen.

Systeem

1. Druk op OK voor toegang tot de systeeminstellingen. Het systemieerd te volgende opties:

Datum / Tijd Stel datum en tijd in.

Taal Stel de taal in.

Opnamemodus Instellen om de opname stoppen of om de eerst opgenomen video over te schrijven zodra het opslagmedium vol is.

SD/USB formatteren Instellen om het opslagmedium te formatteren.

Opslag voor opname Instellen van het opslagmedium.

Items weergeven Instellen om RSSI, Tijd, SD/USB-status en camera op het scherm en de opgenomen videoeer te geven.

Tv-systeme Selecteer een tv-systeem (PAL voor Europa).

Systeeminformatie Geeft de systeeminformatie weeR.

Periode scanmodus Instellen van de cyclische weergavetijd van het bewakingsbeeld op de camera.

Mute In-/uitschakelen van de luidspreker op het beeldschemr.

Standaard laden Terugzetten naar de standarda fabrieksinstelleningen.

Opnamedatum/-tijd Instellen om de huidige opnametijd en -datum op de opgenomen video wee ter geven.

Helderheid Pas de helderheid van het beeld aan.

Volume Pas het volume aan.

1. Selecteer datum/tijd met de navigatieknop en druk op OK voor toegang tot de datum-/tijdinstelling.

2. Druk op de linker- of rechterpijlknop om te selecteren.

3. Druk op de omhoog- of omlaagpijlknop om aan te passen.
4. Druk op de OK-knop om te bevestigen.

5. Druk op de MENU-knop om te verlaten.

6. Selecteer taal met de navigatieknop en druk op OK voor toegang tot de taalinstelling.

7. Druk op de omhoog- of omlaagpijlknop om taal te selecteren.

8. Druk op de OK-knop om te bevestigen en te verlaten.

9. Selecteer opnamemodus met de navigatieknop en druk op OK voor toegang tot de opnamemodus-instelling.

10. Druk op de omhoog- of omlaagpiijknop om "Normal" of "Overwrite" te selecteren.

11. Druk op de OK-knop om te bevestigen en te verlaten.

Opmerkingen:

Normaal: Wanner de SD-kaart of de mobiele harde schijf vol zich, stopt het system automatisch met opnemen.

Overschrijven: Wanneer de SD-kaart of de mobiele harde schijf vol is, verwijdert het system automatisch de eerste video en reserveert voldoende opslagruimte voor opname van de的那一 opname.

1. Selecteer formaat SD/USB met de navigatieknop en druk op OK voor toegang tot de formaat SD/USB-instelling.

2. Druk op de omhoog- of omlaagpijlknop om "Cancel", "SD Card" of "USB Device"; te selecteren.

3. Annuleren: annuleert het formatteren.

4. SD-kaart: formateert de SD-kaart.

5. USB-apparaat: formatteert de externe harde schijf (indien aangesloten)

6. Druk op de OK-knop om te formatteren:

7. Na het formatteren verschijnt op het systeme "Format Successfully", om aan te given dat het formatteren succesvol is voltooid.

8. Druk op de OK-knop om te bevestigen en te verlaten.

9. Selecteer opslag voor opname met de navigatieknop en druk op OK voor toegang tot de opslag voor opname-instelling.

10. Druk op de omhoog- of omlaagknop om "SD Card" of "USB Device" te selecteren.

11. Druk op de OK-knop om te bevestigen en te verlaten.

12. Selecteer items weergeven met de navigatieknop en druk op OK voor toegang tot de items weergeven-instelling.

13. Druk op de omhoog- of omlaagpijlknop om te selecteren.

14. Klik op de OK-knop om items weergeven in het beeld te bevestigen.

15. RSSI: Intensiteit van het signalpictogram

16. SD USB-status: Of nu de SD-kaart of de mobiele harde schijf is geplaatst

17. Camera: Naam-pictogrammen van de camera

18. Druk na het instellen op de OK-knop om te bevestigen en te verlaten.

19. Selecteer tv-system met de navigatieknop en druk op OK voor toegang tot de tv-system-instelling.

20. Druk op de omhoog- of omlaagknop om NTSC of PAL (PAL voor Europa) te selecteren.

21. Druk op de OK-knop om te bevestigen en te verlaten.

22. Selecteer systemdinformatie met de navigatieknop en druk op OK voor toegang tot de systemdinformatie-instelling.

23. Druk op OK om de informatatie over het systeme te bekijken.

24. Druk op de menuknop om te verlaten.

25. Selecteer systemdupgrade met de navigatieknop en druk op OK voor toegang tot de systemdupgrade-instelling.

26. Druk op de omhoog- of omlaagpijlknop om te selecteren.

27. Druk op OK.

28. Druk op de video opname/stop-knop om te bevestigen.

29. Selecteer periode scanmodus met de navigatieknop en druk op OK voor toegang tot de periode scanmodus-instelling.

30. Druk op de omhoog- of omlaagpijlknop om de periode voor het scannen van de aangesloten camera's te selecteren.

31. Druk nogmaals op de OK-knop om te bevestigen en te verlaten.

32. Selecteer mute met de navigatieknop en druk op OK voor toegang tot de mute-instelling.

33. Druk op de omhoog- of omlaagpijlknp op "On" of "Off" te selecteren.

34. Druk nogmaals op de OK-knop om te bevestigen en te verlaten.

35. Selecteer standardaard laden met de navigatieknop en druk op OK voor toegang tot de standardaard laden-instelling.

36. Druk op de omhoog- of omlaagpijilknop om "Cancel" of "OK" te selecteren.

37. Cancel: Annuleert de optie standardinstellungen.

38. OK: Stelt terug maar de standardinstellungen.

39. Druk op de OK-knop om te bevestigen en te verlaten.

40. Selecteer helderheid met de navigatieknop en druk op OK voor toegang tot de helderheid-instelling.

41. Druk op de linker- ofrechtperijlknop om de helderheid aan te passen.

42. Druk op de OK-knop om te bevestigen en te verlaten.

43. Selecteer volume met de navigatieknop en druk op OK voor toegang tot de volume-instelling.

44. Druk op de linker- of rechterpijlknop om de volume aan te passen.

45. Druk op de OK-knop om te bevestigen en te verlaten.

Opmerking: Het volume kan ook worden aangepast met de omhoog- of omlaagpijl in live-bewaking.

1. Druk op menu omtering te keren maar het hoofdmenu.

Opnemen

Druk de rechterpijlknop in het hoofdmenu om de opname-installingen te selecteren en druk op OK.

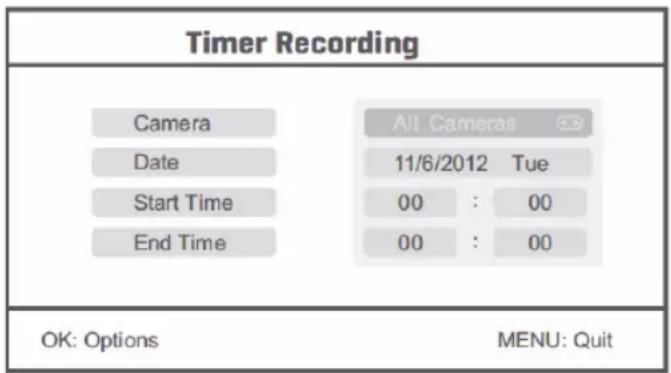

Timeropname:

Stel de opname start-/stoptijd in via het menu "Timer Recording". Het apparaat neemt automatisch op volgens de ingestelde start-/stoptijd.

1. Selecteer timeropname met de navigatieknop en druk op OK voor toegang tot de nieuwe planningsinstelling.

2. Druk op OK voor toegang tot het menu timeropname.

• Druk op de omhoog- of omlaagpijlknop om te selecteren;
• Druk op de linker- of rechterknop om aan te passen.

• Druk op de OK-knop om te bevestigen en te verlaten.

• Na het instellen neemt het apparaat automatisch op volgens de ingestelde start-/stootijd.

• De opname stopt als u op het apparaatijdens het opnameproces, ingesteld door timeropname, drukt op de video-opname/stopknop.

Handmatige opname:

1. Druk in live-bewaking op op de linker- en rechterpijlknoppen om de camera voor video-opname te selecteren.
2. Druk op het apparaat op de video-opname/stopknop. Het opnamepictogram worden op het scherm weergegeven, om aan te gehen dat de opname is begonnen.
3. Druk op het apparaat nogmaals op de knop om de opname te stoppen.

PIR-opname:

PIR-opname: Zodra er menselijke beweging door een camera gedetecteerd worden, kan opname worden geactiveerd.

1. Selecteer RIR-opname met de navigatieknop en druk op OK voor toegang tot de PIR-opname-instelling.

2. Druk op de omhoog- of omlaagpijlknop om de camera te selecteren.

3. Druk op de linker- of rechterpijlknop om "On" te selecteren.
4. Druk op de OK-knop om te bevestigen en te verlaten.

Opmerking: wonneer "Off" is ingesteld, is de bewegingsdetectie-functie uitgeschakeld. De afstand van de infraroodsensor van PIR is 5m . Als de afstand groter is dan 5 meter, kan de detectie mislukken.

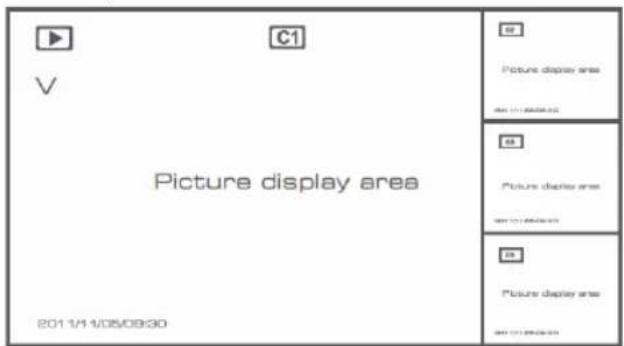

Afspelen

Druk de rechterpijlknop in het hoofdmenu om de afspeel-installingen te selecteren en druk op OK. Opmerking: voor de afspeelfuncties is het noodzakelijk dat een SD-kaart is geplaatst of een externe harde schijf is aangesloten.

De afspeelfunctie is ook toegankelijk via live-bewaking door te drukken op de video-afspeelknop.

1. Druk op de omhoog- of omlaagpijlknop om de map te selecteren.
2. Druk op de OK-knop om te bevestigen en voor toegang.

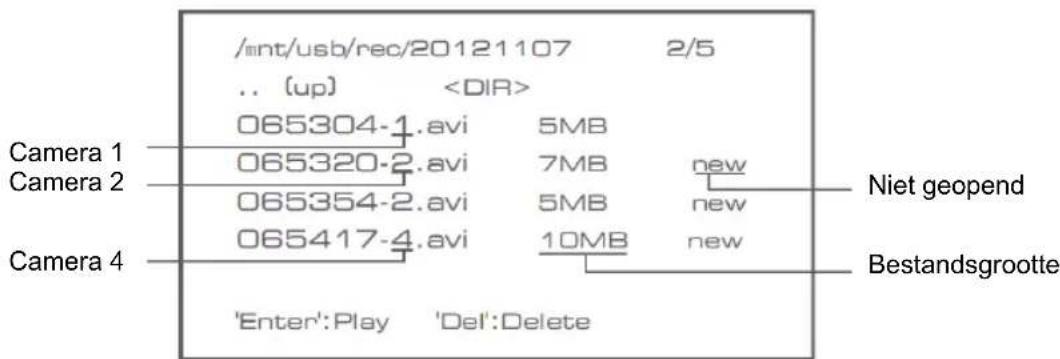

1. Druk op de omhoog- of olaagpijlknop om het videobestand te selecteren.
2. Druk op de OK-knop om af te spelen.

1. Druk op de linker- of rechterpijlknop om snel vooruit of achteruit te spoelen.
2. Druk nogmaals op de OK-knop om te pauzeren.
3. Druk op de MENU-knop om te stoppen met afspelen.

Video verwijderen

Druk in de video-aspeelmodus op de omhoog- of omlaagpijlknop om de te verwijderen video of videomap te selecteren.

• Druk op de bestand verwijdersen-knop of op de LCD-knop op het beeldscherm om het te verwijdersen.

Opmerking: alleen een lege map kan als map worden verwijderd.

Camera

Voor het qatoevoegen van de extra camera SEC-TRCAM40 (max. 4), moet de camera aan het systemen worden gekoppeld om door het systeme te worden herkend.

Druk de rechterpijlknop in het hoofdmenu om de camera-instellen te selecteren en druk op OK.

Koppelen:

1. Druk op OK voor toegang tot het koppelmenu.
2. Selecteer het camera met de omhoog- en omlaagpijlknoppen.

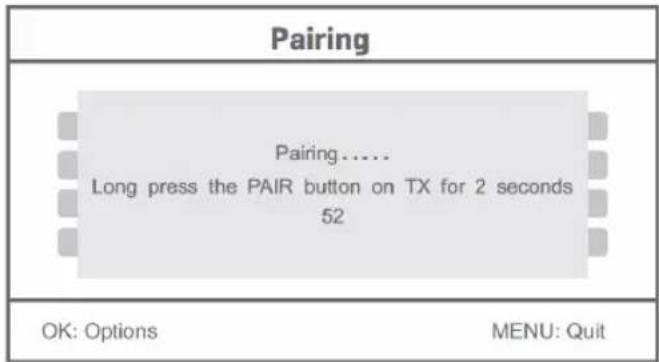

3. Druk op OK waarna het volgende scherm worden weergegeven.

1. Druk binnen 60 seconden zo'n 2 seconden op de koppelknop op dechterzijde van de camera.
2. Na het succesvol koppelen van de camera en het beeldscherm, worden op het beeldscherm PAIRING OK weergegeven.
3. Druk op de menuknop om'erug te keren maar het cameramenu.

Opmerking: als de koppeleng mislukt, herhaalt u de bovenstaande stappen en zorg dat het beeldschemen de camera Nieteer dan 2 meter van elkaar af staan voor de koppelingsprocedure.

Actief:

1. Selecteer actief met de omhoog- en omlaagpijlknop en druk op OK.
2. Druk op de omhoog- of omlaagpijlknop om de camera te selecteren.
3. Druk op de omhoog- of omlaagpijilknop om "On" of "Off" te selecteren.
4. Druk op de OK-knop om te bevestigen en te verlaten.

Opmerking: alleen gekoppeld camera's hunnen op actief of inactief worden ingesteld. Wanner een camera is uitgeschakeld, kan het Niet opgenomen worden, ingelezen worden door live-bewaking, enz.

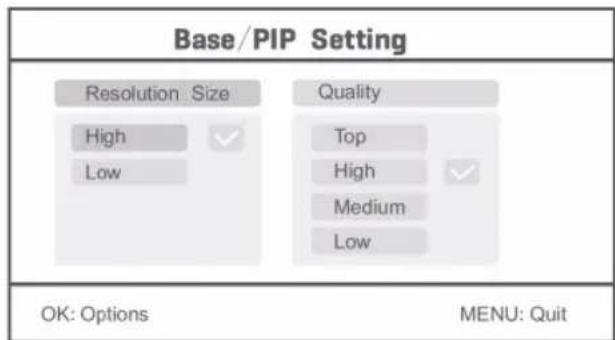

PIP-installing:

Stel de grootte van de beeldresolutie en de opnamekwaliteit in.

1. Selecteer PIP-instelling met de omhoog- en omlaagpijlknoppen en druk op OK.
2. Selecteer de camera met de omhoog- en omlaagpijlnoppen en druk op OK. Het volgende scherm worden weergegeven.

1. Druk op de omhoog- of omlaagpijlknop om "Resolution Size" of "Quality" te selecteren.
2. Druk op de omhoog- of omlaagpijlknpom "Top", "High", "Medium"of "Low" te selecteren.
3. Druk op de OK-knop om aan te passen.
4. Druk op de MENU-knop om te bevestigen en te verlaten.

Opmerking: het hoge-resolutieformaat is VGA en de lage is CIF.

Alarm

Wanner PIR-detectie is ingeschakeld, gaat het alarmsystemeaf zodra beweging wordt gedeteerd.

1. Selecteer alarm in het hoofdmenu en druk op OK.
2. Het scherm geeft PIR-detectie wee, druk op OK.
3. Druk op "On" of "Off" met de omhoog- en omlaagpijlknop.
4. Druk op OK om te bevestigen en te verlaten.

Live-weergave:

Druk op de quarter-weergaveknop om het type weergave te selecteren.

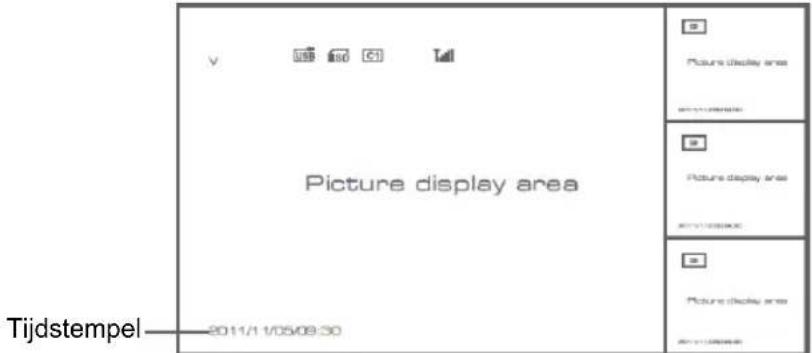

Beeld in beeldweergave

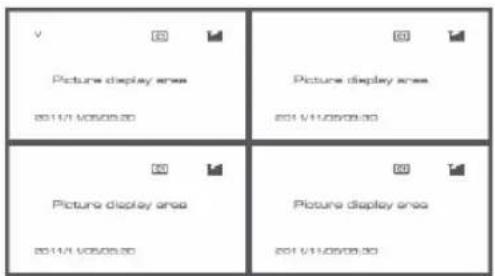

Quad-weergave

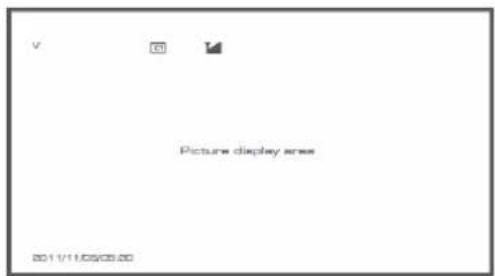

Volledge

Opmerking: gebruik de linker- en rechterpijlknop om de camera te selecteren

Druk op de weergavemodus voor toegang tot de cyclische modusweergave. Er zijn vrij cyclische intervallen verkrijgbaar: 5s, 10s, 15s, 20s en 30s en kan worden ingesteld onder "System" > Periode scanmodus in het hoofdmenu.

USB	Mobiele harde schijf metsucces geplaatst
USD	SD-kaart metsucces geplaatst
C1 C2 C3 C4	Cameranaam
V	Actuele camera
	Opnamestatus
	Signaalsterkte

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade vereoorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Disclaimer:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig ergend.

Afvoer:

• Dit product is bestemd voor gezende inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product Niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstatesen van de Europese Unie gelden. Het voldoet ook aan alle toepasselijkke specificaties en reglementen van het land van verkoop.

Op aanvraag is officièle documentatie verkrijgbaar. Inclusief, maar nichtuitsuitend:

Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot once klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NEDERLAND

ITALIANO

Introduzione:
