KÄYTTÖOHJE SECTRANS60 KONIG

BRUKSANVISNING (s. 90)

Aoupuato ouotma aoeaaleias

BRUGERVEJLEDNING (s. 129)

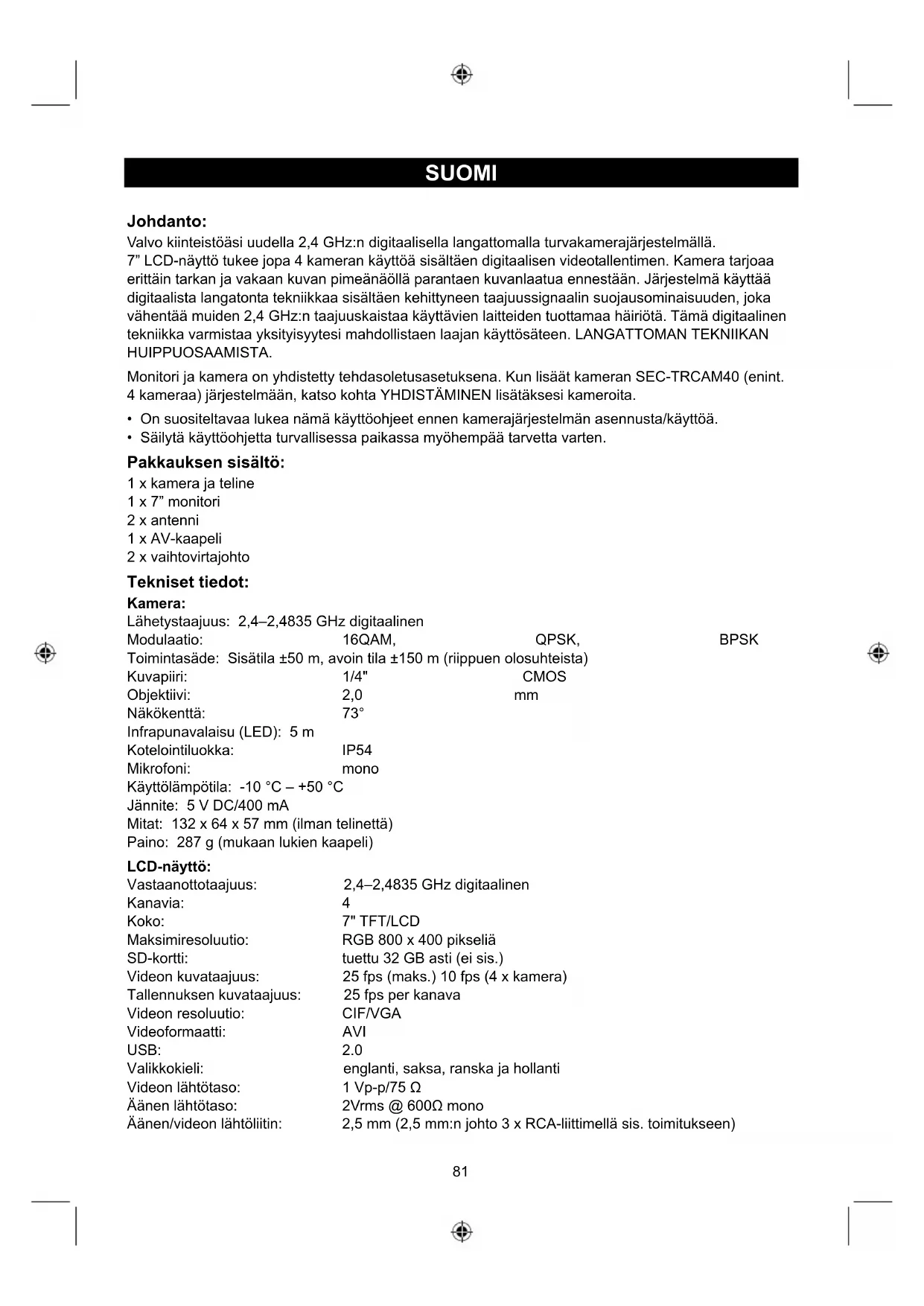

Valvo kiinteistöäsi uudella 2,4 GHz:n digitaalisella langattomalla turvakamerajärestelmällä.

7" LCD-näytto tukee jopa 4 kameran käytöa sisältaen digitailen videotallentimen. Kamera tarjoaa erittäin tarkan ja vakaan kuvan pimeänäollä parantaen kuvanlaatua ennestäan. Järjestelmä käyttaa digitaalista langatonta tekniikkaa sisältaen kehittyneen taajuussignaalin sujausominaisuuden, joka vahentää muiden 2,4 GHz:n taajuuskaistaa käytävien laitteiden tuottamaa hairiöta. Tämä digitaalinen tekniikka varmistaa yksityisyytesi mahdollstaen laajan käytösäteen. LANGATTOMAN TEKNIIKAN HUIPPUOSAAMISTA.

Monitori ja kamera on yhdistetty tehdasoletusasetuksena. Kun lisaat kameran SEC-TRCAM40 (enint.

4 kameraa) järestelmään, katso kohta YHDISTÄMINEN lisätäksesi kameroita.

• On suositeltavaa lukea näm käytöohjeet ennen kamerajärestelmän asennusta/käytöä.
• Säilytä käytöhjetta turvallisessa paikassa myöhempää tarvetta varten.

Pakkauksen sisältö:

1 x kamera ja teline
1x7"monitori
2 x antenni
1xAV-kaapeli
2x vaihtovirtajohto

Tekniset tiedot:

Kamera:

Lahetystaajuus: 2,4-2,4835 GHz digitaalinen

Modulaatio: 16QAM, QPSK,

Toimuntasäde: Sisātila ±50 m, avoir tilā ±150 m (riippuen olosuheista)

Kuvapiiri: 1/4" CMOS

Objektiivi: 2,0 mm

Nakokentta: 73°

Infrapunavalaisu (LED): 5 m

Kotelointiluokka: IP54

Mikrofoni: mono

Käytölampötila: -10 °C – +50 °C

Jannite: 5 V DC/400 mA

Mitat: 132 × 64 × 57 ~mm (ilman telinettä)

Paino: 287 g (mukaan lukien kaapeli)

LCD-näytto:

Vastaanottotaajuus: 2,4-2,4835 GHz digitaalinen

Kanavia: 4

Koko: 7" TFT/LCD

Maksimiresoluutio: RGB 800 x 400 pikselia

SD-kortti: tuettu 32 GB asti (ei sis.)

Videon kuvataajuus: 25 fps (maks.) 10 fps (4 x camera)

Tallennuksen kuvataajuus: 25 fps per kanava

Video resoluutio: CIF/VGA

Videoformaatti: AVI

USB: 2.0

Valikkokieli: englanti, saksa, ranska ja hollanti

Videon lahtotaso: 1 Vp-p/75 Ω

Äänen lahtötas: 2Vrms @ 600Ω mono

Änen/videoon lahtoliitin: 2,5 mm (2,5 mm:n johto 3 x RCA-liittimellä sis. toimitukseen)

Toimuntasäde: Sisātila ±50 m, avoir tilā ±150 m (riippuen olosuheista)

Käytölampötila:

0-40

^

Jannite: 5 V DC/650 mA

Mitat: 214 × 157 × 26 ~mm

Paino:

488

g

Turvavaroitukset:

• Alä yritä avata kameran tai monitorin koteloa toimintahäirön ilmetessä. Vain pätevä asentaja voi korjata naitä tuotteita.
• Alä upota kameraa nesteeseen.
• Alä altista monitoria vedelle tai kosteudelle.
• Alä altista monitoria tai kameraa korkeille lampötiloille (ks. tekniset tiedot).
• Alä asenna järestelmäa voimakkaille magneettikentille, kuten kaiuttimille. Muussa tapauksessa laitteen toiminta voi hairiintyä.

Tuotekuvaus:

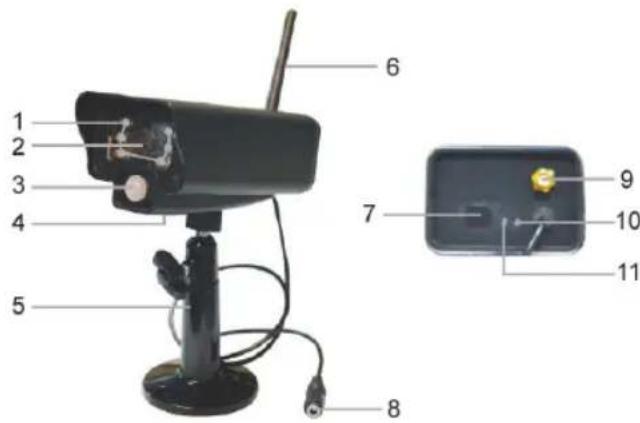

Kamera:

1. LED-infrapunavalot
2. Objektivi
3. PIR-infrapuna-anturi
4. Mikrofoni
5. Teline
6. Antenni
7. Yhdistämispainike
8. Virtaliitin
9. Antennilitin
10. Yhteyden ilmaisin
11. Virran ilmaisin

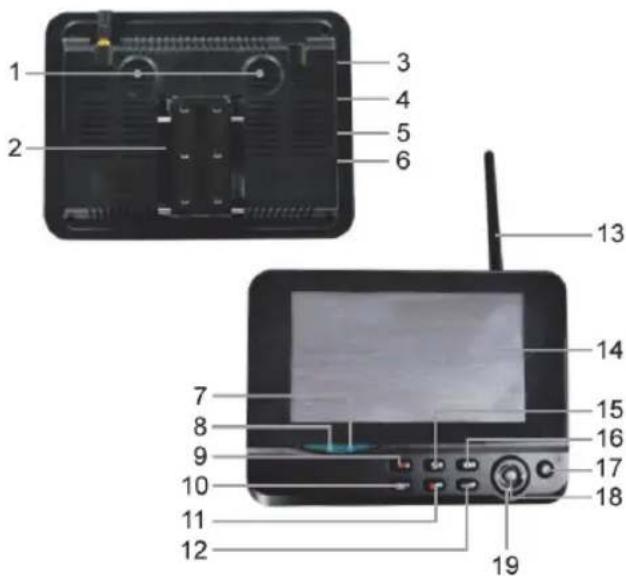

Monitori:

1. Kaiutin
2. Teline
3. USB-Iiitin
4. SD-korttipaikka
5. AV-lähtöliitin
6. Virtaliitin
7. Yhteyden ilmaisin
8. Virran ilmaisin
9. Tallenna/pysaytä video
10. Neljannesosanayton painike
11. Poista tiedosto/LCD, TV-kytkin
12. Valikko
13. Antenni
14. 7" TFT-LCD
15. Nayttotila
16. Videon toisto
17. Virtapainike
18. OK-painike
19. Navigointipainike

Asennusohjeet:

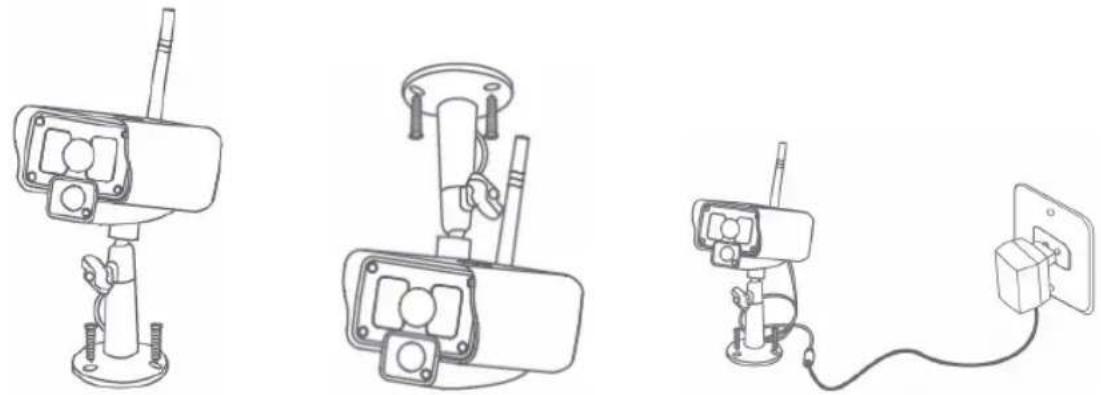

Kamera:

Kamera voidaan asentaa eri tavoin. Kattokiinnyksissä voidaan käyttaa kameran pällä olevaa ruuviaukkoa. Kun asennus on valmis, liita verkkovirtajohto kameraan ja verkkovirtapistorasiaan.

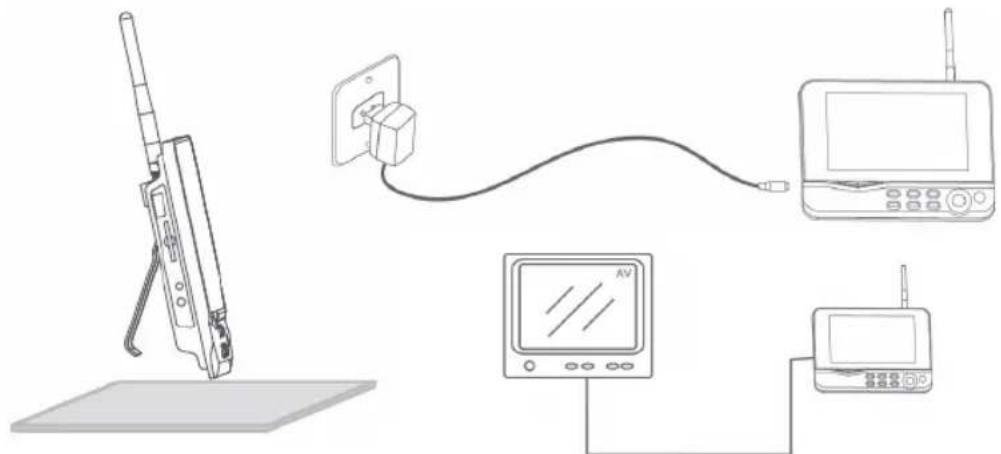

Monitori:

Monitori voidaan asettaa tasaiselle pinnalle tai kiinnittä seinään. Kun ole sijoittanut/asantanut monitorin, liita verkkovirtajoho monitoriin ja verkkovirtapistorasiaan. Kamera kytkeytyy automaattisesti paälle, kun virtajoho on yhdistetty verkkovirtaan. Vaihtohtoisesti: Monitori voidaan liittä toiseen monitoriin videolähdon kautta.

Videojohto

Käytöohjeet:

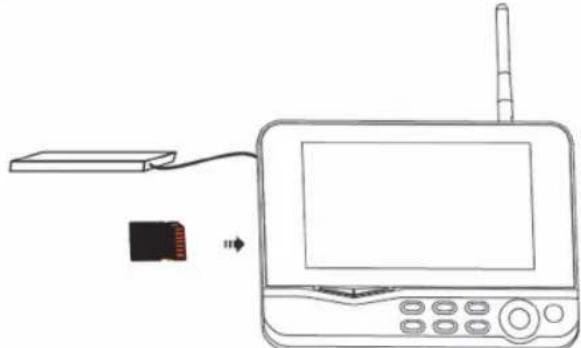

1. Asenna monitorin korttipakkaan SD-kortti. Tai liita monitoriin USB-littimeen ulkoinen kovalevy.

1. Kytke monitorin virta paalle painamalla virtapainiketta n. 2 sekunnin ajan. Virran ilmaisinvalo syttyy ja monitori kaynnistyy.

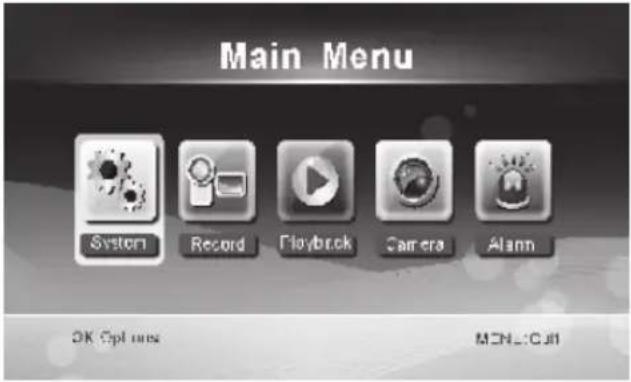

2. Paina valikkopainiketta avataksesi päävalikon. Næt seuraavan ruudun. Käytä navigointi-, OK- ja valikkopainikkeita navigoidaksesi valikkoja.

Järestelmä

1. Paina OK siirtyaksesi järjestelmäasetuksiin. Järjestelmä tarjoaa seuraavia vailtoehtoja:

Pvm/Aika Ajan ja paivamaar anasettaminen.

Kieli Kielen asettaminen.

Tallennustila Tallennuksen pysayttaminen tai aiemman tallenteen palle tallentaminen tallennustilan ollessa taynnä.

Format SD/USB Tallennuslaitteen alustaminen.

Tallenteen tallennuspaikka Tallenteen tallennuspaikan asettaminen.

Näytä kohteet RSSI:n, ajan, SD/USB:n ja kameran tilan näytön asettaminen näytölle ja tallennetulle videolle.

TV-järestelmä TV-järestelmän valinta (Euroopassa PAL).

Järestelmän tiedot Järestelmän tietojen katselu.

Hakutila-aika Määrittä monitorilla nakyvän kameran kuvan kiertoajan.

Mykistys Monitorin kaiuttimen kytkeminen paalle/pois.

Palauta oletusasetukset Tehdasoletusasetusten palauttaminen.

Tallennuspvm/aika Senhetkisen tallennusajan ja -paivamaaran nayttaminen videolla.

Kirkkaus Kuvan kirkkauden saat.

Aänenvoimakkuus Aänenvoimakkuuden saató.

1. Valitse paivämäärä/aika navigointipainikkeilla ja paina OK vahvistaaksesi.

2. Valitse oikealla tai vasemmalla nuolipainikkeella.
   Säda ylos-tai alas-nuolipainikkeella.
   Paina OK vahvistaaksesi.

3. Paina MENU poistuaksesi.

4. Valitse kieli navigointipainikkeilla ja paina OK vahvistaaksesi.

5. Valitse kieli ylos-tai alas-nuolipainikkeella.
   Paina OK vahvistaaksesi ja poistuaksesi.

6. Valitse tallennustila navigointipainikkeilla ja paina OK vahvistaaksesi.

7. Valitse "Normal" (normaali) tai "Overwrite" (Korvaa) ylos- tai alas-nuolipainikkeella.

8. Paina OK vahvistaaksesi ja poistuaksesi.

Huomautuksia:

Normal: Kun SD-kortti tai ulkoinen kovalevy on taynnä, järestelmä lopettaa tallentamisen automaattisesti.

Overwrite: Kun SD-kortti tai ulkoinen kovalevy on taynnä, järjestelmä tallentaa uuden videon automaattisesti edellisen tallenteen paälle.

1. Valitse alusta SD/USB navigointipainikkeella ja paina OK siirtyaksesi alusta SD/USB-asetukseen.

2. Paina ylos tai alas-nuolipainiketta valitaksesi "Cancel", "SD Card" tai "USB Device";

3. Cancel: peruuttaa alustuksen.

4. SD Card: formatoi SD-kortin.
5. USB-laite: alustaa ulkoisen kovaleyn (jos liitettnä)

Paina OK alustaaksesi.
- Kun alustaminen on valmis, järestelmä näytä viestin "Format Successfully".
- Paina OK vahvistaaksesi ja poistuaksesi.

1. Valitse tallennustila navigointipainikkeilla ja paina OK siirtyaksesi eteenpain.

2. Paina ylos tai alas-nuolipainiketta valitaksesi "SD Card" tai "USB Device";

3. Paina OK vahvistaaksesi ja poistuaksesi.

4. Valitse nayttokohteet navigointipainikkeilla ja paina OK vahvistaaksesi.

5. Valitse ylos-tai alas-nuolipainikkeella.
   Vahvista naytettav kohtet OK-painikkeella.

6. RSSI: Signaalin vahvuuden kuvake

7. SD:n/USB:n tila: Ilmaisee, onko järestelmään asennettu SD-kortti tai ulkoinen kovalevy

8. Kamera: Kameran nimen kuvakkeet

9. Kun olet tehnyt asetukset, paina MENU-painiketta vahvistaaksesi ja poistuaksesi.

10. Valitse TV-järkestelmä navigointipainikkeilla ja paina OK vahvistaaksesi.

11. Paina ylos- tai alas-painiketta valitaksesi NTSC tai PAL (Euroopassa).

12. Paina OK vahvistaaksesi ja poistuaksesi.

13. Valitse järestelmän tiedot navigointipainikkeilla ja paina OK siirtyäkesesi eteenpään.

14. Paina OK tarkastellaksesi järestelmän tietoja.

15. Paina MENU poistuaksesi.

16. Valitse järestelmän päävitys navigointipainikkeilla ja paina OK siirtyäkesesi eteenpään.

17. Valitse ylos-tai alas-nuolipainikkeella.

18. Paina OK.

19. Paina tallenna/pysäytä video -painiketta vahvistaaksesi.

20. Valitse hakutila-aika navigointipainikkeilla ja paina OK siirtyaksesi eteenpain.

21. Valitse liitettyjen kameroiden hakutila-aika ylos- ja alas-painikkeilla.

22. Paina OK vahvistaaksesi ja poistuaksesi.

23. Valitse mykista navigointipainikkeilla ja paina OK siirtyaksesi eteenpain.

24. Valitse "On" tai "Off" yiös- tai alas-nuolipainikkeella.

25. Paina OK vahvistaaksesi ja poistuaksesi.

26. Valitse palauta oletusasetukset navigointipainikkeilla ja paina OK siirtyaksesi eteenpain.

27. Valitse "Cancel" tai "OK" ylos- tai alas-nuolipainikkeella.

28. Cancel: Peruuttaa oletusasetusten palauttamisen.

29. OK: Palauttaa oletusasetukset.

30. Paina OK vahvistaaksesi ja poistuaksesi.

31. Valitse kirkkaus navigointipainikkeilla ja paina OK siirtyaksesi eteenpain.

32. Valitse kirkkaus oikealla tai vasemmalla nuolipainikkeella.

33. Paina OK vahvistaaksesi ja poistuaksesi.

34. Valitse äenvoimakkuus navigointipainikkeilla ja paina OK siirtyäkesesi eteenpän.

35. Valitse äenenvoimakkuus oikealla tai vasemmalla nuolipainikkeella.

36. Paina OK vahvistaaksesi ja poistuaksesi.

Huomaa: Aänenvoimakkuutta voidaan saatää myös live-tilassa ylos- ja alas-painikkeilla.

1. Voit palata päävalikkoon painamalla valikkopainiketta.

Tallennus

Paina pävalikossa oikeaa nuolipainiketta valitaksesi tallennusasetukset ja vahvista painamalla OK.

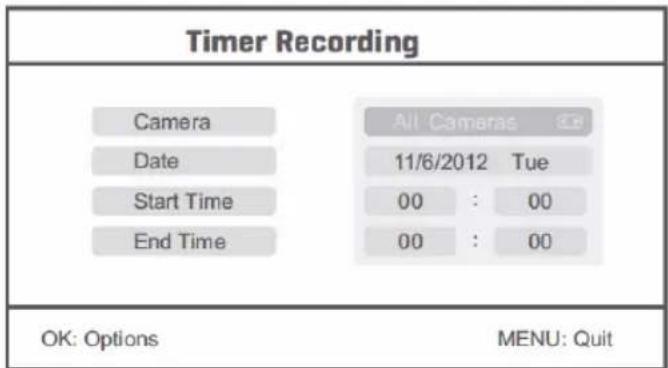

Ajastetu tallennus:

Aseta tallennuksen aloitus/lopetusaika "Timer Recording"-valikossa. Laite tallentaa automaattisesti assetetun aikavälin mukaisesti.

1. Valitse ajastetu tallennus navigointipainikkeilla ja paina OK vahvistaaksesi.

2. Paina OK siirtyaksesi ajastusvalikkoon.

• Valitse ylos-tai alas-nuolipainikkeella;

• Säädä oikealla tai vasemalla nuolipainikkeella.
  Paina OK vahvistaaksesi ja poistuaksesi.

• Laite tallentaa automaattisesti asetetun aikavalin mukaisesti.

• Jos painat tallennus/psyäytyspainiketta tallennuksen aikana, tallennus pysähtyy.

Manuaalinen tallentaminen:

1. Live-valvonnan aikana voit valita kameran tallennusta varten oikealla ja vasemmalla nuolipainikkeella.
2. Paina tallenna/ysaytä video -painiketta. Ruudulla nakyty tallennuskuvake ilmaisten käynissä olevaa tallennusta.
3. Paina samaa painiketta uudelleen pysayttaksesi tallennuksen.

PIR-tallennus:

PIR-tallennus: Jos jokin kameroista havaitsee likettä, tallennus käynistyy.

1. Valitse PIR-tallennus navigointipainikkeilla ja paina OK vahvistaaksesi.

2. Valitse kamera ylos-tai alas-nuolipainikkeella.

3. Valitse "On" oikealla tai vasemmalla nuolipainikkeella.
4. Paina OK vahvistaaksesi ja poistuaksesi.

Huomaa: valinnan ollessa "Off"-tilassa, liikkeen havainnointi on pois pa'altä. Infrapunan havainnointisäde on 5 m. Yli 5 metrin pa'assä olevaa likettä ei välttamattā havaita.

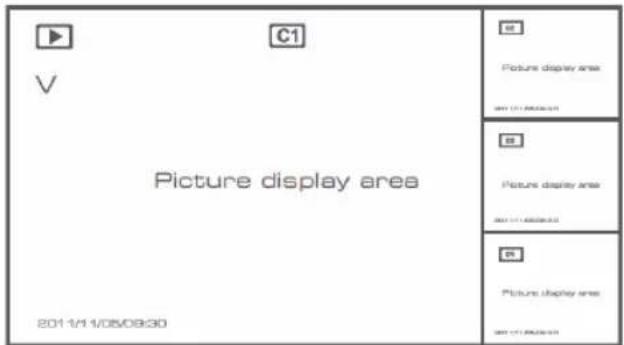

Toisto

Paina paëvalikossa oikeaa nuolipainiketta valitaksesi toistoasetukset ja vahvista painamalla OK. Huomaa: Toistoa varten laitteeseen on liitettävā SD-kortti tai ulkoinen kovalevy.

Toistotoiminta voidaan myos kayttäa live-tilassa painamalla toistopainiketta.

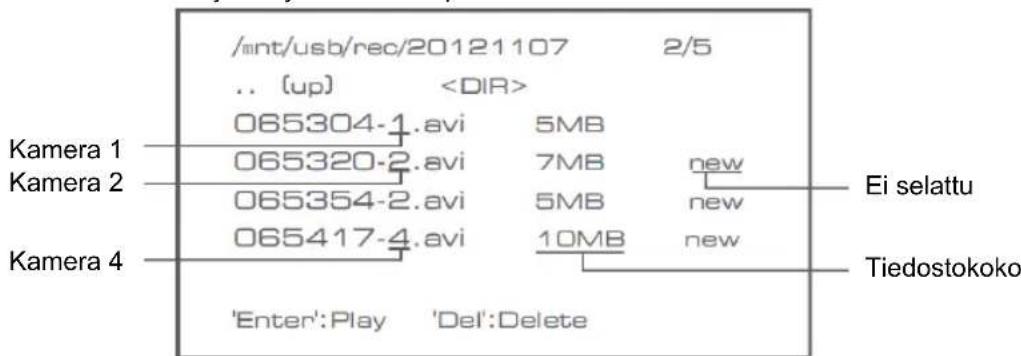

1. Valitse kansio ylos- tai alas-nuolipainikkeella.
2. Paina OK vahvistaaksesi ja siirtyaksesi eteenpain.

1. Valitse videotiedosto ylos- tai alas-nuolipainikkeella.
2. Paina OK toistaaksesi.

1. Kelaa eteen tai taaksepain vasemmalla ja oikealla nuolipainikkeella.
2. Paina OK keskeyttäksesi toiston.
3. Paina MENU-painiketta pysayttäksesi toiston.

Poista video

Paina videon toistotilassa ylos- tai alas-painiketta valitaksesi poistettavan videon tai kansion.

• Paina poista tiedosto/LCD -painiketta poistaaksesi.

Huomaa: vain tyhjä kansio voidaan poistaa.

Kamera

Kun lisaat ylimaraisiakameroita jarjestelmaan, kamerat on yhdistettava jarjestelmaan, jotta jarjestelmpystyy tunnistamaan kamerat.

Paina päävalikossa oikeaa nuolipainiketta valitaksesi kamera-asetukset ja vahvista painamalla OK.

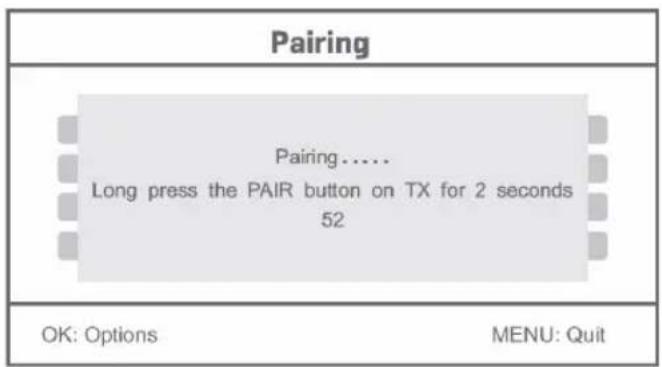

Yhdistäminen:

1. Paina OK siirtyaksesi yhdistämisvalikkoon.
2. Valitse kamera ylos- ja alas-painikkeilla.
3. Paina OK, jolloin seuraava ruutu avautuu.

1. Paina kameran takana olevaa yhdistamispainiketta 60 sekunnin kuluessa 2 sekunnin ajan.
2. Kun yhdistäminen onnistuu, monitorilla nakyy viesti "PAIRING OK".
3. Paina valikkopainiketta palatakesi kameravalikkoon.

Huomaa: Jos yhdistäminen epäonnistuu, toista edellä mainitut vaiheet ja varmista, etta monitori ja kamera ovat enintään 2 metrin paassä toisistaan yhdistämisen aikana.

Aktiivisena:

1. Valitse aktiivinen camera ylos- ja alas-painikkeilla ja paina OK.
2. Valitse camera ylos- tai alas-nuolipainikkeella.
3. Valitse "On" tai "Off" vasemmalla tai oikealla painikkeella.
4. Paina OK vahvistaaksesi ja poistuaksesi.

Huomaa: vain yhdistetyt kamerat voidaan asettaa aktiisiksi tai ei-aktiisiksi. Kun kamera on asetetu off-tilaan, se ei nay live-nakymassa, eika sita voida kayttaa.

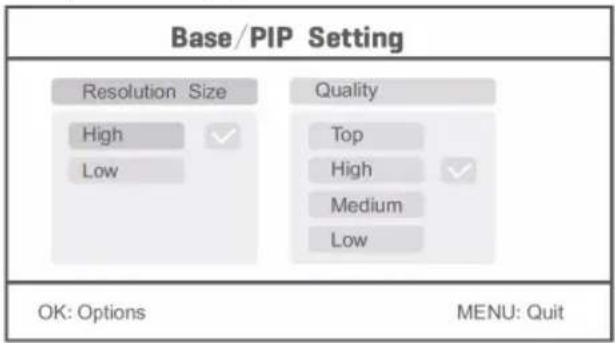

PIP-asetukset:

Voit asettaa kuvan resoluution ja tallennuslaadun:

1. Valitse PIP-asetus ylos- ja alas-painikkeilla ja paina OK.
2. Valitse camera ylos- ja alas-painikkeilla ja paina OK. Næt seuraavan ruudun.

1. Valitse Resolution "Size" tai "Quality" vasemmalla tai oikealla painikkeella.
2. Valitse "Top", "High", "Medium" tai "Low".
3. Paina OK vahvistaaksesi.
4. Paina MENU vahvistaaksesi ja poistuaksesi.

Huomaa: korkea resolutio on VGA ja matala CIF.

Hälytys

Kun PIR-havainnointi on päällä, järestelmä tuottaa hälytyksen liikettä havaittaessa.

1. Valitse halytys paavalikossa ja paina OK.
2. Näytölä nakyy PIR-havainnointi. Paina OK.
3. Valitse "On" tai "Off" ylos- ja alas-painikkeilla.
4. Paina OK vahvistaaksesi ja poistuaksesi.

Live-nakyma:

Paina neljannesosanayton painiketta valitaksesi nakymaan.

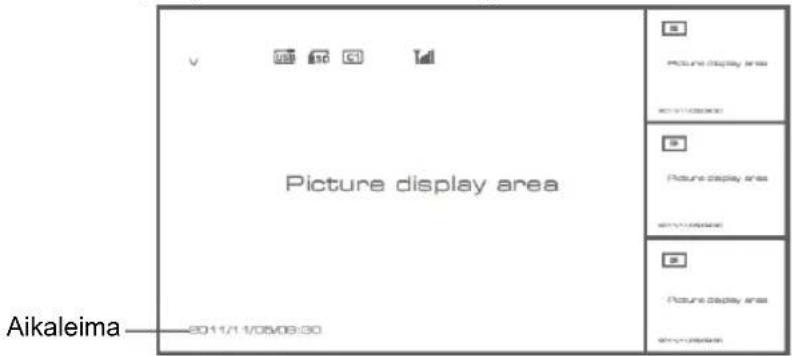

Kuva kuvassa -nakymä

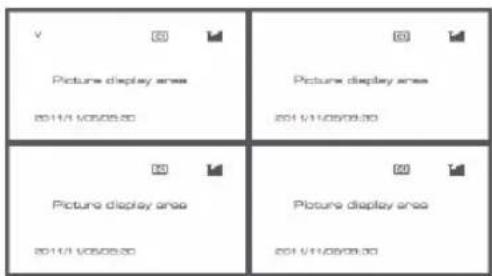

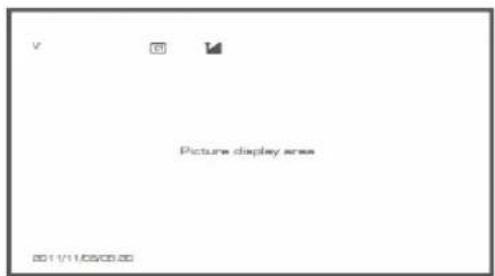

Nelinkertainen näkymä Koko nayton nakymä

Huomaa: valitse kamera oikealla ja vasemmalla painikkeella.

Paina nayttotilan painiketta siirtyaksesi vaihtuvan kuvan nayttoen. Saatavilla on nelja vaihtoiakaa: 5 s, 10 s, 15 s, 20 s, ja 30 s, jotka voidaan valita kohdassa "System" > Hakutila-iaka.

USB	Ulkoinen kovalevy on liitetynä
LSD	SD-kortti on liitetynä
C1 C2 C3 C4	Kameran nimi
V	Senhetkinen kamera
	Tallennuksen tila
	Signaalin vahvuus

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Alä kaytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitatöityvat, jos tuote vauroituu sihen tehtyen muutoksien tai sen värinkäytön takia.

Vastuuvapaus:

Muutoksia mallin ja teknisin ominaisuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on käsitetävä sellaisina.

Havittäminen:

• Tämä tuote tulee toimittaa havitettaväksi asianmukaiseen keräyspisteeseen. Tuotetta ei tulehavittä kotitalousjätteen mukana.
• Lisatietoja antaa jalleenmyyjä tai paikallinen jatehuolosta vastaava viranomainen.

Tämä tuote on valmistetu ja toimitetu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Europan unionin jäsenvaltioissa. Se tayttä myös kaikki myntyimaassa sovellettavat vaatimukset ja märäykset.

Viralliset asiakirjat ovat saatavilla pyynnostä. Asiakirjoihin sisältyvat seuraavat, mutta naihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käytöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakspalvelumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-vhteytta/vhteyslomake.htm

sahköpostilla: [e-mail]

puhelimitse: [phone] (toimistoakoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT

SVENSKA

Introduktion
