PANDUAN PENGGUNA CEXACT 1 Professional BOSCH

Bahasa Indonesia. Halaman 252

Tiéng Viét. Trang 259

26

wJ. 276

3

4

5

Deutsch

Sicherheitshinweise

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan speifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mencakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Sippanlah semua peringatan dan petunjuk untuk penggunaan diASA mendatang.

Istilah "perkakas listrik" dalam peringatan kepada pada perilakan listrik yang dioperasikan dengan listrik (menggunakan kabel) oleh perilakan listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan ata gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan,seperti adanya cairan,gas,atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu kepada terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perilakas listrik. Gangguan dapat menuyababkan hilangnya kendladi.

Keananan Ilistrik

Steker perkakas listrik hari sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menc gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
Hindari kontak badan dengan permukaan yang terhubung dengan system grounding,seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya mengatan listrik jika badan Anda terhubung dengan system grounding.
Perkakas listrik tidak boleh terpapar hujan ataubasa. Air yang masuk ke dalam perkakas listrikmenambah risiko terjadinya sengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, kepada melepas steker perkakas listrik. Jauhkan kabel dari panas, minyang, tepi yang tajam, kepada komponen yang bergerak. Kabel listrik yang rusak kepada tersangkut menambah risiko terjadinya sengatan listrik.
- Saat mengoperasikan perilakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan mencurangi risiko terjadinya sengatan listrik.

Jika perilakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat kepada mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik untuk mengalami kelelahan oleh bawah pengaruh narkoba, alkohal, oleh obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat mencebabkan cedera serius.
  Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perilengkapan pelindungseperti penutup telinga, helm, tersebut anti licin, danmasker debu akan mengurangi cedera.
  Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, ata dibawa. Membawa perkakas listrik dengan jari menempel pada tambol kepada perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
  Singkirkan kunci penyetel atopu kunci pas sebelum menghidupkan perilakas listrik. Perkakas atopu kunci pas yang masih menempel pada komponen perilakas listrik yang berputar dapat menuyebabkan cedera.
  Jangan melampauiatas. Berdirilah secara mantap dan selelu jaga keseimbangan. Hal ini akan memberikan kontrl yang lebih baik terhadap perkakas listrik pada situasi yang tak tersebut.
  Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan kepada pakaian yang longgar. Jaukan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, kepada perhiasan dapat tersangkut dalam komponen yang bergerak.
  Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
  Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkamas. Tindakan yang kurang hati-hati dapat mengakibatkan cedula serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang

switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetet, mengganti aksesori, ata menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menc gunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkamas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkamas listrik. Apabila rusak, perbaiki perkamas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkamas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih sudah dikendalan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbebada dari fungsinya dapat说我yebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrl alat yang baik pada situasi yang tidak terduga.

Servis

Minta teknisi berkualifikasi untuk menyervis perkamas listrik dengan dapat menc gunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkamas listrik.

Petunjuk Keselamatan untuk Obeng

• Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkikan kepada pengencang bersentuhan dengan kabel yang tidak terlihat kepada kabelnya sendiri. Menyentuh kepada pengencang yang dialiri listrik dapat Memberebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator.
  Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atas hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. PIPA gas yang dirusak dapat mengakibatkan

254 Bahasa Indonesia

ledakan. Pipa air yang dirusak tersebutk kerusakan Barang-barang ataupdapertengakitbarukankontaklistrik.

Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi tarsi yang tinggi sesaat.
Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan.
Sebelum meletakkan perkakas listrik, tunggulah tingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan olehabikan perkakas listrik tidak dapat dikendalan.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk mencyekrup dan melepas sekrup dan untuk mengencangkan dan mengendurkan mur dalam rentang ukuran dan performa yang ditentukan. Perkakas listrik ini oleh boleh disambungkan pada jaringan listrik melalui unit suplai daya PUC-EXACT. Perkakas listrik ini tidak cocok untuk digunakan sebagai mesin bor; untuk menghindarkan terjadinya kecelakaan dan kerusakan Barang, perkakas listrik dengan kopling stop mulak tidak boleh digunakan untuk mencgeber.

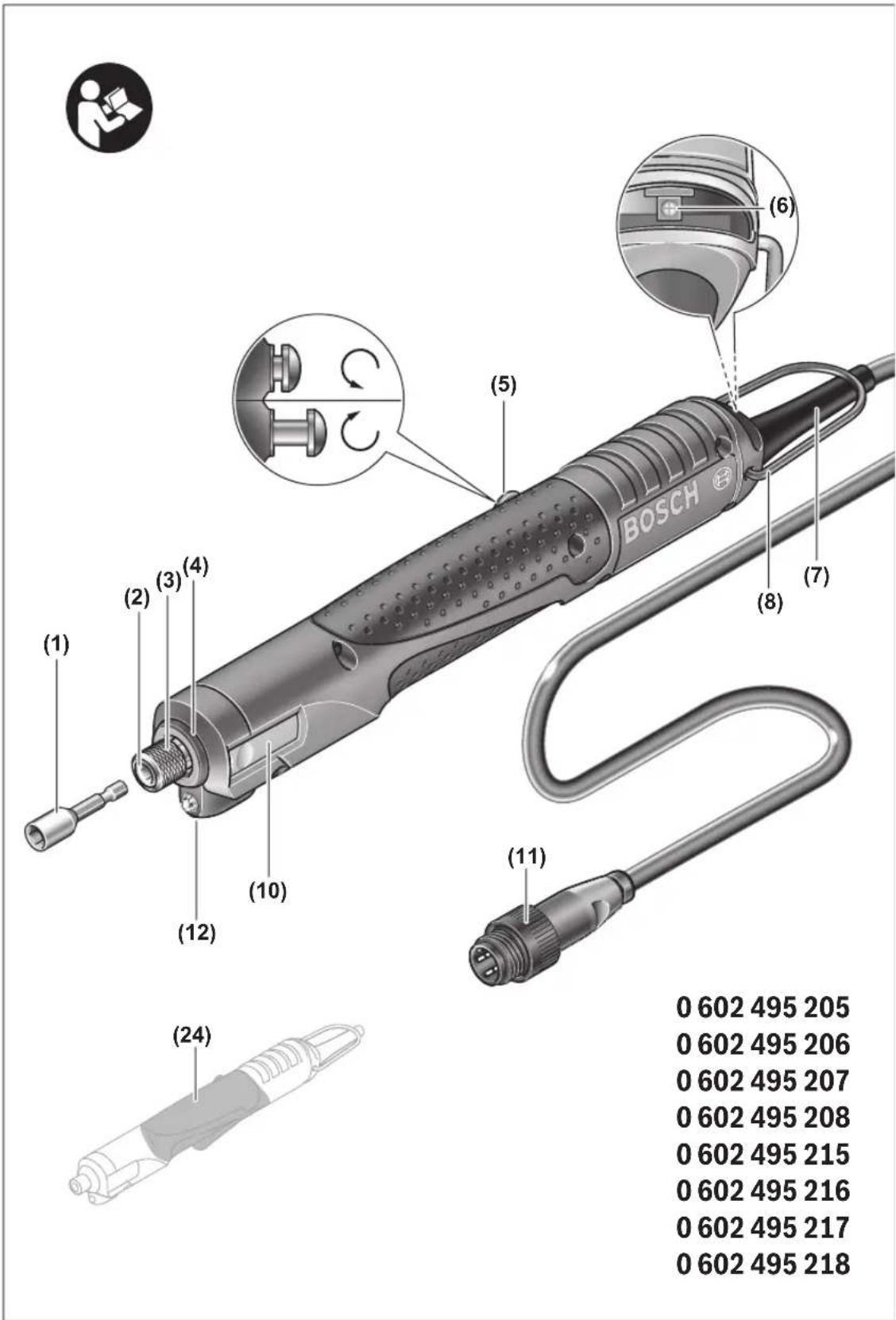

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Alat sisipan (misalnya mata obeng)
(2) Dudukan alat kerja
(3) Chuck penggantian cepat ④
(4) Ring penanda
(5) Switch arah putaran
(6) Display LED penyekrupan
(7) Kabel perkakas listrik untuk mencambungkan ke unit suplai daya PUC-EXACT
(8) Gantungan
(9) Tombol untuk menghidupkan dan mematikan
(10) Penggeser untuk penyetelan awal torsi
(11) Selongsong pada kabel perilakakas listrik
(12) Lampu kerja
(13) Soket penghubung pada unit suplai daya PUC-EXACT
(14) Tombol untuk menghidupkan dan mematikan pada unit suplai daya
(15) Alur pada sambungan kabel perkakas listrik (7)
(16) Kesiapan pengoperasian display LED
(17) Gangguan display LED (beban berlebih)
(18) Steker penghubung kabel daya
(19) Kabel daya
(20) Steker daya
(21) Soket penghubung untuk kabel daya
(22) Alat penyetet
(23) Cakram penyetet
(24)Gagang (permukaan genggam berisolator)

Data teknis

Obeng elektró lurus dengan start dorong C-EXACT 1 C-EXACT 1 C-EXACT 2
Nomor seri		0 602 495	0 602 495	0 602 495
		207	218	208
Tegangan nominal V 36 36 36
Arus nominal A 1,0 1,0 1,0
Kecepatan idle min	-1	1000 500 500
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393 Nm	in-lbs	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
		1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Ring penanda hijau muda hijau muda putih
Ø (diameter) sekrup maks. M 2,5 M 2,5 M 4
Berat sesuai dengan EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Jenis keamanan		IP 20	IP 20	IP 20

Obeng elektro lurus dengan start dorong C-EXACT 4 C-EXACT 4 C-EXACT 4

Nomor seri		0 602 495	0 602 495	0 602 495
		205	206	217
Tegangan nominal V 36 36 36
Arus nominal A 1,0 1,0 1,0
Kecepatan idle min	-1	1000	1000 275
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393 Nm	in-lbs	0,5-3,5	0,5-3,5	0,5-3,5
		4,4-31,0	4,4-31,0	4,4-31,0
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Ring penanda abu-abu abu-abu abu-abu
Ø (diameter) sekrup maks. M 4 M 4 M 4
Berat sesuai dengan EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Jenis keamanan IP 20	IP 20	IP 20

Obeng elektror lurus dengan start dorong

Nomor seri		0 602 495	0 602 495
		215	216
Tegangan nominal	V 36 36
Arus nominal	A 1,0 1,0
Kecepatan idle	\( min^{-1} \)	1000 500
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393	Nm	1,0-6,0	1,0-6,0
	in-lbs	8,9-53,1	8,9-53,1
Arah putaran		QQ	QQ
Ring penanda		hitam hitam
Ø (diameter) sekrup maks.		M 5 M 5
Berat sesuai dengan EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Jenis keamanan		IP 20	IP 20

Obeng elektro lurus dengan sakelar tuas

Nomor seri		0 602 495	0 602 495	0 602 495
		202	213	203
Tegangan nominal V 36 36 36
Arus nominal A 1,0 1,0 1,0
Kecepatan idle min	-1	1000 500 500
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393 Nm	in-lbs	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
		1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Ring penanda		hijau muda	hijau muda	putih
Ø (diameter) sekrup maks.		M 2,5	M 2,5 M 4
Berat sesuai dengan EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Jenis keamanan IP 20	IP 20	IP 20

Obeng elektro lurus dengan start tuas

Nomor seri	0 602 495	0 602 495	0 602 495
	200	201	212
Tegangan nominal V 36 36 36

256 Bahasa Indonesia

Obeng elektró lurus dapat start tuas C-EXACT 4 C-EXACT 4 C-EXACT 4

Arus nominal A 1,0 1,0 1,0
Kecepatan idle min	-1	1000	1000	275
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393 Nm	in-lbs	0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
		4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Ring penanda abu-abu abu-abu abu-abu
Ø (diameter) sekrup maks. M 2,5 M 2,5 M 4
Berat seksuai dengan EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Jenis perlindungan IP 20 IP 20 IP 20

Obeng elektrlo lurus dengan sakelar tuas		C-EXACT 6 C-EXACT 6
Nomor seri		0 602 495	0 602 495
		210	211
Tegangan nominal	V	36	36
Arus nominal	A 1,0 1,0
Kecepatan idle	\( \mathbf{{mi}{n}^{-1}} \)	1000 500
Torsi maks. penyekrupan ketat/lunak menurut ISO 5393	Nm in-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Arah putaran		ΩΩ	ΩΩ
Ring penanda		hitam hitam
Ø (diameter) sekrup maks.		M 5 M 5
Berat sesuai dengan EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Jenis keamanan		IP 20 IP 20

Informasi bunyi/getaran

Nilai emisi kebisingan ditentukan berdasarkan EN 62841-2-2.

Tingkat sekanan suara kategori A perkakas listrik biasanya sebesar 70 dB(A). Ketidakpastian K = 3 dB. Tingkat kebisungan saat pengoperasian dapat melebihi 80 dB(A).

Gunakan pelindung telinga!

Nilai total getaran an (jumlah vektor tiga arah) dan ketidakpastian K ditentukan berdasarkan EN 62841-2-2: Menyekrup: an < 2,5m / s^2,K = 1,5m / s^2

Tingkat getaran yang terdapat dalam petunjuk ini dan nilai emisi kebisingan telah diukur sesuai dengan standardisasi metode pengukuran dan dapat digunakan untuk menyamakan perkas listrik situ sama lain. Nilai tersebut juga sesuai untuk perkiraan sementara emisi getaran dan kebisingan.

Tingkat getaran yang ditetapkan dan nilai emisi kebisangan menunjukkan penggunaan utama perkakas listrik. Jika perkakas listrik digunakan untuk hal lain dan dipasang dengan atleast sisipan yang berbeda kepada dilakukan perawatan yang tidak memadai, tingkat getaran dan nilai emisi kebisangan dapat berbeda. Hal ini dapat mencapat katikan emisi getaran dan kebisangan secara signifikan pada saat alat dioperasikan.

Untuk perkiraan emisi getaran dan kebisingan yang tepat, waktu juga harus dipertimbangkan saat atas dinyalakan ata digunakan, tetapi tidak benar-benar saat dioperasikan. Hal ini dapat mengurangi emisi getaran dan kebisingan pada saat atas dioperasikan.

Perhatikan petunjuk keamanan untuk melindungi pengguna dari efek getaranseperti misalnya:merawat perkakas listrik dan alat sisipan,menjaga tangan tetap hangat,mengatur alur kerja.

Caramemasang

Putuskan sambungan listrik terlebih dulu sebelum melakukan pengaturan pada perkakas listrik, menganti aksesori untuk menyimpan perkakas listrik. Tindakan keselamatan kerja ini kepadaakan perkakas listrik distart tanpa disengaja.

Area penggunaan dan penyimpanan

Perkakas listrik dapat boleh digunakan di ruang tertutup. Supaya perkakas listrik dapat berfungsi dengan baik, sehukuk sekitar yang diperbolehkan sebaiknya berada antara -5^ (23°F dan 122°F) dengan kelembapan udara beliaf yang diperbolehkan antara 20 tingga 95% bebas dari kondensasi.

Perkakas listrik dapat digantungkan pada penggantung dengan braket gantungan (8).

Periksa kondisi klip gantungan dan kait di dalam atgantungan secara rutin.

Mengganti alat

Memasang alat sisipan

Tarik chuck penggantian cepat (3) ke depan. Masukkan atal sisipan (1) ke dalam dadukan atal kerja (2), kemudian lepas kembali chuck penggantian cepat.

Hanya gunman atal sisipan dengan ujung insersi yang sesuai (1/4"-heksagonal).

Pastikan alat terpasang pada dadukan alat kerja untuk memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dadukan alat kerja, akan dapat 'terlepas dan menjadi tidak terkendali.

Melepaskan alat sisipan

Tarik chuck penggantian cepat (3) ke depan. Keluarkan alat sisipan (1) dari dudukan alat kerja (2), kimudian lepas kembali chuck penggantian cepat.

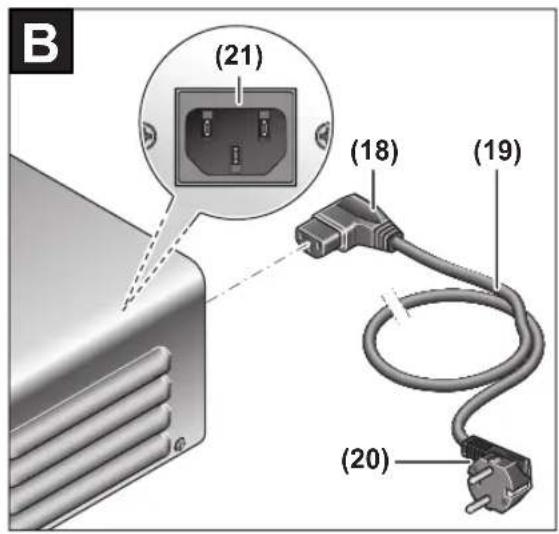

Sambungan pada suplai daya (lihat gambar A-B)

Perkakas listrik dikirim tanpa unit suplai daya. Untuk menuyangkang ke suplai daya diperlukan unit suplai daya PUC-EXACT.

Hanya operasikan unit suplai daya PUC-EXACT dengan perkakas listrik yang sesuai. Pengoperasian perkakas listrik lainnya dapat mengakibatkan unit suplai daya PUC-EXACT dan perkakas listrik ini menjadi rusak.
Jangan ernah mencambungkan perkakas listrik C-EXACT secara langsung pada jaringan listrik. Jangan gunakan kabel ekstensi. Hal tersebut dapat menjadi perakiban perkakas listrik C-EXACT menjadi rusak.
Hanya gunakan kabel yang asli! Sebelum mencategorikan perakas listrik, periksa perakas listrik, kabel dan steker dari segala kerusakan. Kabel tidak boleh diperbaiki, melainkan harus diganti dengan yang BARU.
▶ Serahkan pengerjaan perawatan dan perbaikan dapat kepada teknis i resmi yang berpengalaman. Dengan demikian keselamatan kerja pada perkakas listrik tetap terjaga.

Selalu sambungkan perkakas listrik pada unit suplai daya PUC-EXACT terlebih dulu sebelum unit suplai daya disambungkan ke jaringan listrik.

Pasang kabel perkakas listrik (7) ke sokit penghubung (13) dari unit suplai daya PUC-EXACT. Perhatikan kepada alur (15) pada sambungan kabel perkakas listrik sesuai dengan pin di dalam seket penghubung. Putar selongsong (11) pada seket penghubung sesuai arah jarum jam.

Untuk obeng elektro lurus dengan sakelar tuas,

perhatikan untuk tidak meletakkan sekrup pada tuasnya sebelum menuyangkungan unit suplai daya PUC-EXACT ke jaringan listrik. Dengan demikian, obeng elektro akan tercegah dari pengoperasian yang tidak disengaja.

Untuk obeng elektror lurus dengan start dorong, pastikan tidak menekan obeng pada poros sudah menyambungkan unit suplai daya PUC-EXACT ke jaringan listrik. Dengan demikian, obeng elektrto akan tercegah dari pengoperasian yang tidak disengaja.

Pertama, pasang steker penghubung (18) kabel daya (19) ke soset penghubung (21) unit suplai daya PUC-EXACT. Sekarang, PUC-EXACT dapat disambungkan ke suplai daya dengan memasukkan steker daya (20) ke dalam stopkontal dengan kontak pelinding.

Selalu sambungkan kabel daya dengan unit suplai daya PUC-EXACT terlebih dulu sebelum memasukkan steker daya (20) ke dalam stopkontak, jika tidak, terdapat risiko terjadinya sengatan listrik.

Penggunaan

Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perilengkapan pelindung tersebut penutup telinga, helm, seksu anti licin, dan masker debu akan mengurangi cedula.

Menyetel arah putaran

Putaran ke kanan: Pada waktu pengiriman, perkamas listrik telah diatur dari pabrikan untuk mencyekrup baut dan sekrup (arah putaran ke kanan). Switch arah putaran (5) tidak ditekan.
Putaran ke kiri: Untuk melepaskan sekrup dan mur, tekan switch arah putaran (5).Dengan memutar switch arah putaran yang ditekan, switch dapat dikunci.
Tekan switch arah putaran (5) dapat perkakas listrik sedang tidak beroperasi.

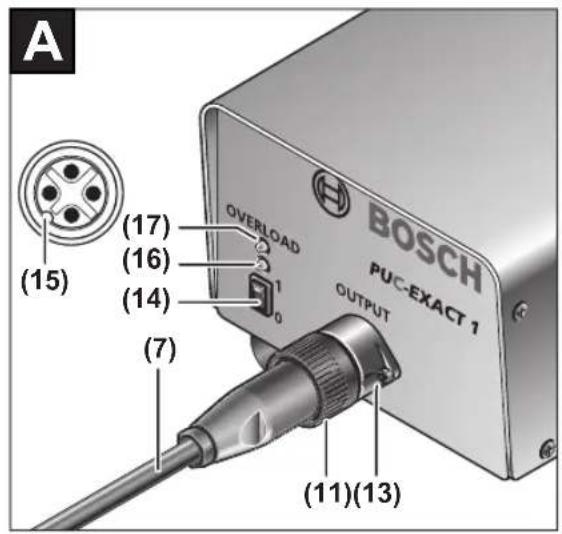

Tombol on/off unit suplai daya PUC-EXACT (lihat gambar A)

Unit suplai daya PUC-EXACT harus dioperasikan terlebih dulu sebelum perkakas listrik C-EXACT dapat dinyalakan (lihat „Sambungan pada suplai daya (lihat gambar A-B)”, Halaman 257).

Untuk menghidupkan unit suplai daya, tekan tambol untuk menghidupkan dan mematikan (14) pada unit suplai daya ke posisi "1".

Display LED akan menuyang hijau (16) menandakan kepada unit suplai daya siap beroperasi.

PUC-EXACT-1: Display LED (17) menyala menandakan terjadinya gangguan.

Untuk mematikan unit suplai daya, tekan tambol untuk menghidupkan dan mematikan pada unit suplai daya (14) ke posisi "0".

Menghidupkan/mematikan perkakas listrik

Obeng dilengkapi dengan kopling stop yang bergantung pada torsi dan dapat diatur dalam rentang tertentu. Kopling ini bereaksi ketika torsi yang diatur tercapai.

Obeng elektro lurus dengan sakelar tuas

Untuk menghidupkan perilakas listrik, tekan tambol untuk menghidupkan dan mematikan (9) hingga maksimal.

Perkakas listrik mati secara otomatis begitu tarsi yang diatur telah tercapai.

Jika tambol untuk menghidupkan dan mematikan (9) dilepas terlalu dini, momen putar yang telah disetel sebelumnya tidak tercapai.

Obeng elektró lurus dengan start dorong

Untuk menghidupkan perkakas listrik, pasang alat sisipan pada obeng dan tekan ringan perkakas listrik pada poros. Perkakas listrik mati secara otomatis begitu torsi yang diatur telah tercapai.

Jika tekanan pada obeng elekro dilepaskan terlalu awal, misalnya jika alat sisipan obeng elekto terlepas dari sekrup, torsi yang diatur sebelumnya tidak akan tercapai.

Menghidupkan perilakas listrik atau menekan singkat switch arah putaran (5) akan mengaktifkan lampu kerja LED.

Lampu LED padam kira-kira duala menit setelah penyekrupan terakhir.

Jangan melihat lampu kerja secara langsung karena dapat menujialukan mata.

Petunjuk pengoperasian

Putuskan sambungan listrik terlebih dulu sebelum melakukan pengaturan pada perkamas listrik, mengganti aksesori atas menyimpan perkamas listrik. Tindakan keselamatan kerja ini menghindarkan perkamas listrik distart tanpa disengaja.
Pasang perkakas listrik pada mur/sekrupnya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

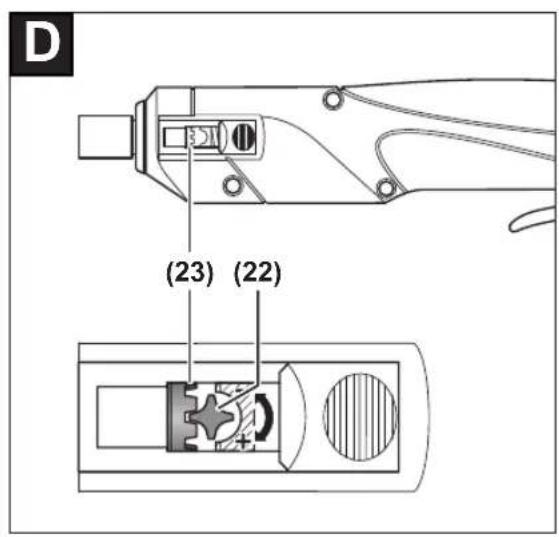

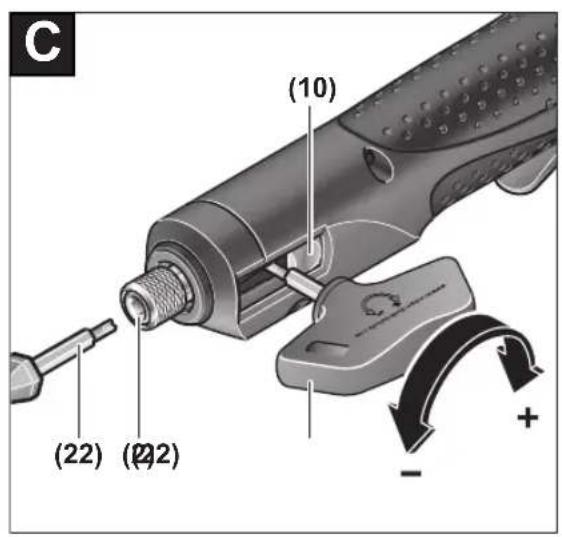

Mengatur torsi (lihat gambar C-D)

Torsi bergantung pada kekencangan awal pegas kopling stop. Kopling stop mulai berfungsi jika torsi yang diatur tercapai dalam arah putaran ke kanan maupun ke kiri. Untuk mengatur torsi individual,nya gunakan atas penyetet (22) yang disertakan.

Dorong penggeser (10) pada perkakas listrik ke belakang sepenuhnya.
- Masukkan alat penyetet (22) ke dalam dudukan alat kerja (2) dan putar secara perlahan.
-Begitu terlihat tonjolan kecil (cakram pengatur (23)) dalam kopling di dalam lubang housing, masukkan alat penyetel (22) ke dalam tonjolan dan putar alat penyetel.

Putaran sesuai arah jarum jam menghasilan torsi yang lebih tinggi, putaran berlawanan arah jarum jam menghasilan torsi yang lebih rendah.

• Keluarkan alat penyetet (22). Dorong kembali penggeser (10) ke depan untuk melindungi kopling dari kotoran.
  Catatan: Penyetelan yang diperlukan bergantung padajisis sambungan penyekrupan dan sebaiknya dilakukan uji coba untuk menentukan penyetelan yang terbaik. Uji coba penyekrupan sebaiknya diperiksa dengan kunci torsi.
  Atur torsi.hanya dalamatas-batas kemampuan tertentu, jika tidak, kopling stop tidak akan berfungsi.

Menandai pengaturan torsi

Untuk menandai torsi yang diatur secara individu, ring penanda (4) dapat ditukar dengan ring penanda berwarn lain.

Selalu gunakan perilakas listrik dengan satur ring penanda guna menjamin housing terlindingung dari debu dan kotoran.

Penanda penyekrupan (Lampu LED berwarna hijau/ merah)

Jika tarsi yang disetel sebelumnya berhasil, kopling stop akan mulai berfungsi. Lampu penanda LED (6) mencapa hijau.

Jika torsi yang disetel sebelumnya tidak berhasil, lampu penanda LED (6) akan menuyang merah dan sinyal akustik akan berburunya. Penyekrupan harus diulangi sekali lagi.

Perlindungan terhadap pengulangan pada obeng elektron lurus dengan sakelar tuas

Jika kopling stop beroperasi selama nutzen, motor akan mati sendiri. Perkakas listrik dapat dihidupkan kembali setelah berhenti selama 0,3 detik. Dengan demikian, penyekrupan ulang tidak akan kembali dilakukan secara tibatiba.

Perlindungan terhadap pengulangan pada obeng elektron dengan start dorong

Perkakas listrik tidak dilengkapi dengan perlindungan terhadap pengulangan dan dapat dihidupkan kembali setelah mati secara otomatis.

Perawatan dan servis

Perawatan dan pembersihan

Putuskan sambungan unit suplai daya PUC-EXACT dari jaringan listrik sebelum makukan pembersihan. Hal ini akan mencegah risiko sengatan listrik. Mematikan unit suplai daya saja tidak akan mencukupi.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selelu terjamin.

Melumasi Perkinsakas listrik

Bahan pelumas:

Minyak pelumas persneling khusus (225 ml)

Nomor seri 3605430009

Bahan pelumas molibden-disulfid

Minyak pelumas SAE 10/SAE 20

• Setelah penggunaan perkakas selama kira-kira 150 jam, persneling harus dibersihkan dengan larutan pembersih dengan kandungan yang tidak keras. Patuhi petunjuk dari pabrik larutan pembersih mengenai penggunaan dan cara membruangnya. Selanjutnya, lumasi persneling dengan minyak pelumas persneling khusus dari Bosch. Ulangi proses memersihkan ini secara rutin setupiap setelah 300 jam penggunaan dihitung dari pembersihan pertama.
  Lumasi bagian kopling stop yang bergerak setelah makukan penyekrupan sebanyak 100000 kali dengan menjadi tetes minyak pelumas SAE 10/SAE 20. Lumasi bagian yang bergeser dan berputar dengan bahan pelumas molibden-disulfid. Pada waktu tersebut, periksalah kopling dari keausan, untuk memastikan penggunaan kembali dan ketepatannya tidak mengalami masalah. Setelah itu torsi kopling harus diatur kembali.
  ▶ Serahkan pengerjaan perawatan dan perbaikananya kepada teknisi resmi yang berpengalaman. Dengan demikian keselamatan kerja pada perkakas listrik tetap terjaga.

Service Center Bosch resmi akan makukan pengerjaan tersebut dengan cepat dan,andal.

• Buanglah zat pelumas dan pembersih berdasarkan aturan lingkungan yang berlaku. Taatilah peraturan yang berlaku.

Aksesori

Unit suplai daya baris PUC-EXACT dapat ditemukan di agen penjualan Bosch.

Andapatendapatkan informasi lengkaptentang programaksesori Berkualitas tinggi dari Bosch di internet melalui www.bosch-pt.com dan www.boschproductiontools.com atau di agen penjuan Bosch.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang sukucadang produk ini. Gambaran teknis (exploded view) daninformasi mengenai sukucadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atopemesan sukucadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipo Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membruang perilakas listrik ke dalam sampah rumah tangga!

Hanya untuk negara Uni Eropa:

Menurut European Directive 2012/19/EU pentru limbah peralatan listrik dan elektronik dan kaitanya dengan hukum nasional, listrik yang tidak lagi dapat digunakan harus dikumpulkan secara terpisah dan didaur ulang dengan cara yang ramah lingkungan.

Tiếng Viet

Huóng dān an toàn
