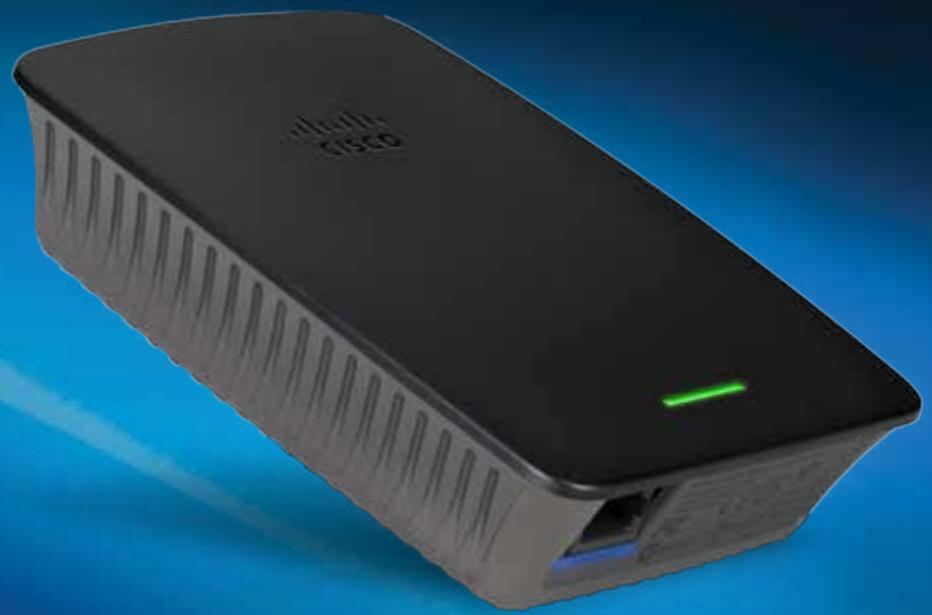

MODE D'EMPLOI RE 1000 LINKSYS

Panduan pengguna ini dapat membantu Anda menghubungkan extender ke jaringan Anda dan mengatasi permasalahan umum pada saat pengaturan. Anda dapat menemukan bantuan lebih lanjut dari dukungan pelanggan 24/7 kami yang telah meraih penghargaan melalui Linksys.com/support.

1 . Masukkan Setup CD ke komputer yang terhubung dengan router jaringan. Anda perlu berada di dekat router atau access point, dan memiliki akses ke komputer yang terhubung dengan jaringan. PENTING Sakelar Daya Fitur ini hanya terdapat pada extender versi Eropa. Reset Tekan dan tahan tombol ini sekitar lima detik untuk mengembalikan extender ke setelan standar pabriknya. Anda juga dapat kembali ke pengaturan awal melalui tampilan layar utility berbasis browser: Administration > Factory Defaults

Lakukan pengaturan extender di dekat komputer dan router untuk memastikan sinyal wireless yang kuat. Anda dapat memindahkannya ke lokasi lain kemudian. 2 . Saat Setup utility dijalankan, bacalah ketentuan lisensi, lalu klik Next. Anda diminta untuk menghubungkan extender ke stop-kontak listrik.

Tombol Wi-Fi Protected Setup Setelah pengaturan awal, jika Anda mempunyai perangkat klien, seperti printer wireless, yang mendukung Wi‑Fi Protected Setup, maka Anda dapat menggunakan Wi-Fi Protected Setup untuk melakukan konfirgurasi keamanan wireless secara otomatis untuk jaringan wireless Anda. Untuk menggunakan Wi-Fi Protected Setup, lihat “Menggunakan Wi-Fi Protected Setup” pada halaman 7.

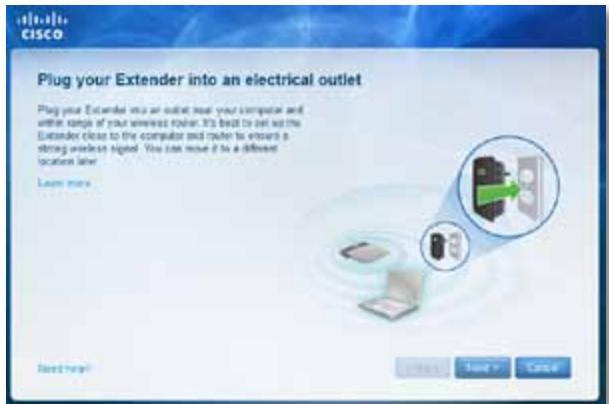

Bawah 3 . Hubungkan extender ke stop-kontak listrik AC. Extender Anda akan mencari jaringan wireless. Daftar jaringan akan ditampilkan.

Ethernet (hijau) Dengan kabel Ethernet (disebut juga kabel jaringan), port Ethernet ini menghubungkan perangkat berkemampuan Ethernet ke jaringan wireless Anda. Lampu hijau menyala bila perangkat Ethernet terhubung dan aktif pada port ini. Lampu akan berkedip saat extender mengirimkan atau menerima data melalui port Ethernet.

Wireless-N Range Extender 4 . Pilih jaringan yang akan digunakan, lalu klik Next.

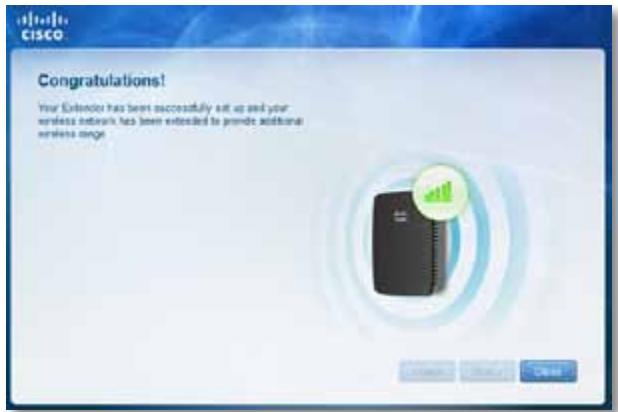

Memulai 6 . Klik Next. Pengaturan pada extender Anda telah selesai, dan Anda diminta untuk memindahkan extender ke lokasi akhir.

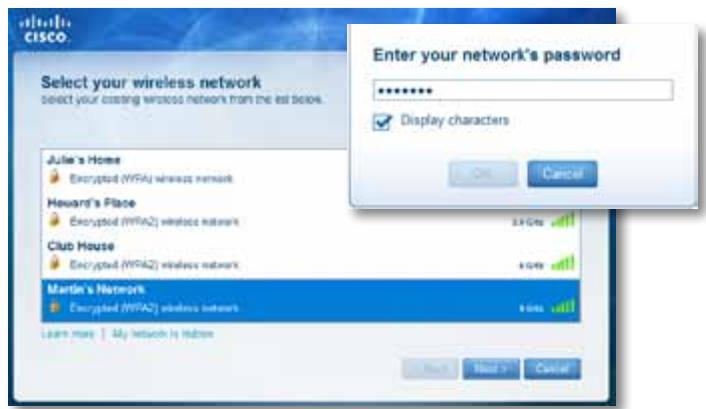

5 . Masukkan kata sandi jaringan Anda, kemudian klik OK. - ATAU -

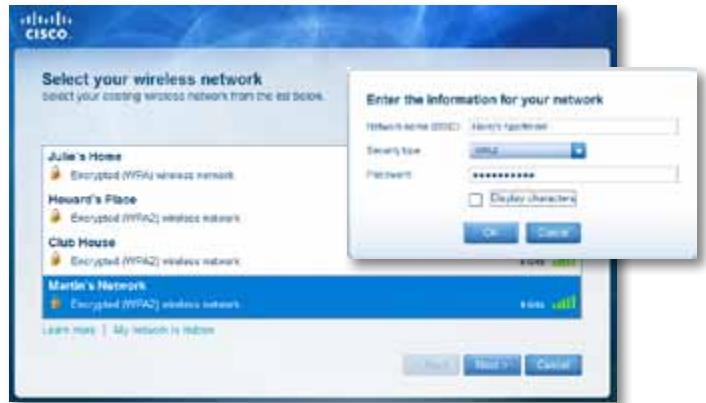

TIP Jika jaringan Anda tersembunyi (router Anda tidak memperlihatkan nama), klik My network is hidden (Jaringan saya tersembunyi), masukkan informasi jaringan, kemudian klik OK.

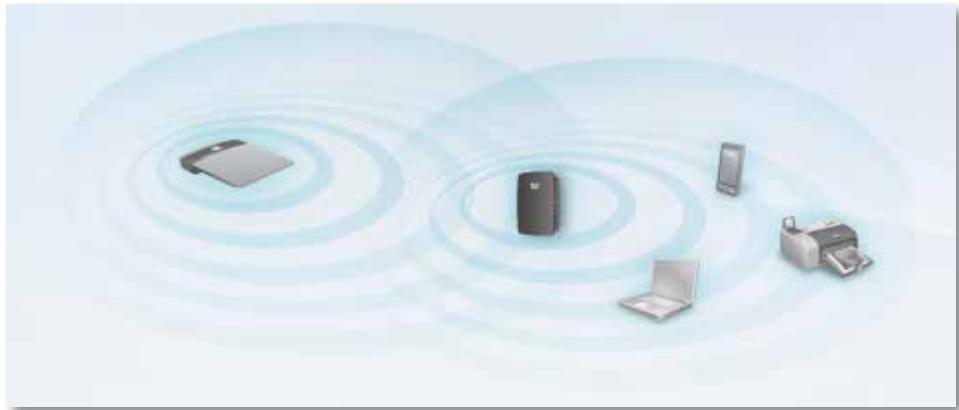

Untuk kinerja terbaik, posisikan extender di mana router atau access point memiliki sinyal wireless yang cukup kuat (minimal 60%).

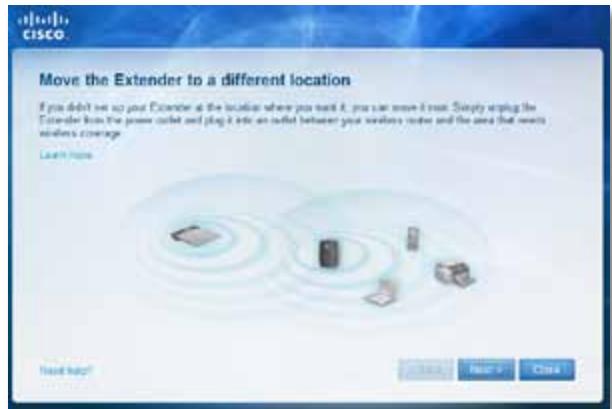

Wireless-N Range Extender 7 . Pindahkan extender ke posisi utamanya, lalu klik Next. Router akan menguji koneksi wireless pada extender yang telah dipindahkan dan akan meminta Anda jika diperlukan penyesuaian lebih lanjut.

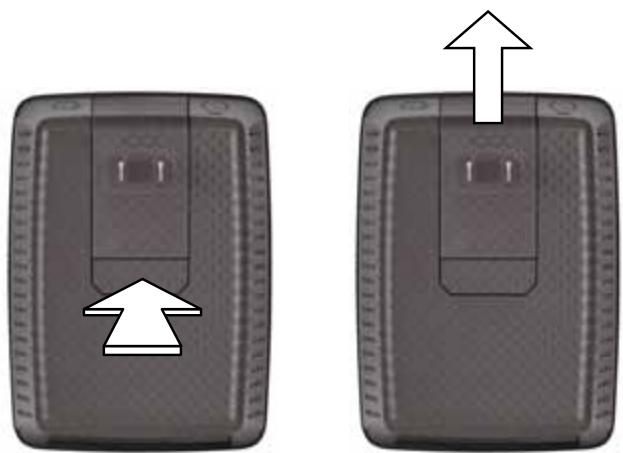

Memulai Cara mengubah konfigurasi steker listrik Anda dapat menghubungkan steker listrik bawaan extender langsung ke stopkontak listrik. Untuk pemasangan di atas meja, Anda juga dapat melepaskan steker bawaan dan menggunakan kabel AC sebagai gantinya. Untuk memasang steker listrik AC: 1 . Tekan kunci pelepas steker, lalu geser untuk melepaskan steker AC dari extender.

TIP Anda juga dapat menghubungkan range extender dengan menggunakan Wi-Fi Protected Setup. Untuk informasi lebih lanjut, lihat “Menggunakan Wi-Fi Protected Setup” pada halaman 7.

2 . Geser penutup klip ke slot steker AC, kemudian hubungkan kabel AC ke konektor listrik.

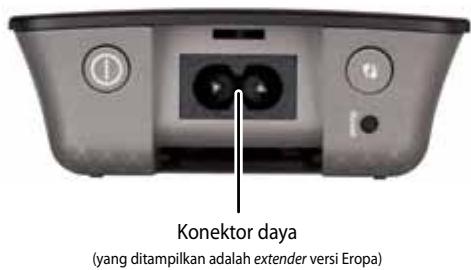

Konektor daya (yang ditampilkan adalah extender versi Eropa)

Wireless-N Range Extender

Cara membuka utility berbasis browser Setelah melakukan pengaturan extender menggunakan software (terdapat di CD), extender siap untuk digunakan. Jika Anda ingin melakukan pengaturan lanjutan, gunakan utility berbasis browser.

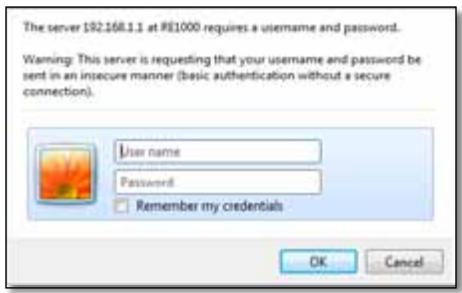

Memulai 3 . Buka browser Web. Jika Anda telah menentukan halaman awal default di browser, kotak dialog User Name and Password (Nama Pengguna dan Kata Sandi) extender akan ditampilkan secara otomatis. Jika halaman awal atau halaman default browser kosong, masukkan alamat Web yang benar dan kotak dialog User Name and Password (Nama Pengguna dan Kata Sandi) extender akan ditampilkan.

Jika pengaturan pada extender belum dilakukan Menggunakan komputer yang terhubung dengan kabel: 1 . Gunakan kabel Ethernet (jaringan) yang disertakan untuk menghubungkan extender ke komputer Anda. 2 . Buka browser Web. Jika Anda telah menentukan halaman awal default di browser, kotak dialog User Name and Password (Nama Pengguna dan Kata Sandi) extender akan ditampilkan secara otomatis. Jika halaman awal atau halaman default browser kosong, masukkan alamat Web yang benar dan kotak dialog User Name and Password (Nama Pengguna dan Kata Sandi) extender akan ditampilkan.

4 . Biarkan User Name kosong, lalu masukkan kata sandi admin sebagai default. 5 . Klik OK. Anda telah login ke utility berbasis browser pada extender.

Jika pengaturan pada extender sudah dilakukan Pada komputer Microsoft Windows XP: TIP Anda 3 . Biarkan User Name (Nama Pengguna) kosong, lalu masukkan kata sandi admin sebagai default.

Untuk mengikuti petunjuk ini, UPnP harus diaktifkan di Windows XP. Untuk mengaktifkan UPnP:

4 . Klik OK. Anda telah login ke utility berbasis browser pada extender.

1 . Klik Start (Mulai), Control Panel (Panel Kontrol), Add or Remove Program (Tambah atau Hapus Program), lalu klik Add/Remove Windows Components (Tambah/Hapus Komponen Windows). 2 . Pilih Network Services (Layanan Jaringan), lalu klik Details (Detail). 3 . Pilih UPnP User Interface (Antarmuka Pengguna UPnP), lalu klik OK.

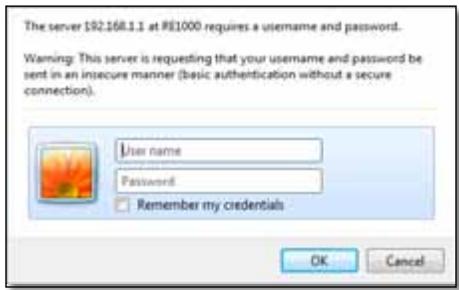

Menggunakan komputer wireless: 1 . Tentukan nama jaringan nirkabel extender (SSID). Extender disertai dengan SSID yang telah dikonfigurasi, ditampilkan sebagai LinksysExtenderxxxxx pada pencarian lokasi wireless komputer Anda, dengan xxxxx lima digit terakhir nomor seri extender. 2 . Sambungkan komputer ke jaringan nirkabel extender. Untuk petunjuk, lihat dokumentasi sistem pengoperasian komputer atau bantuan online.

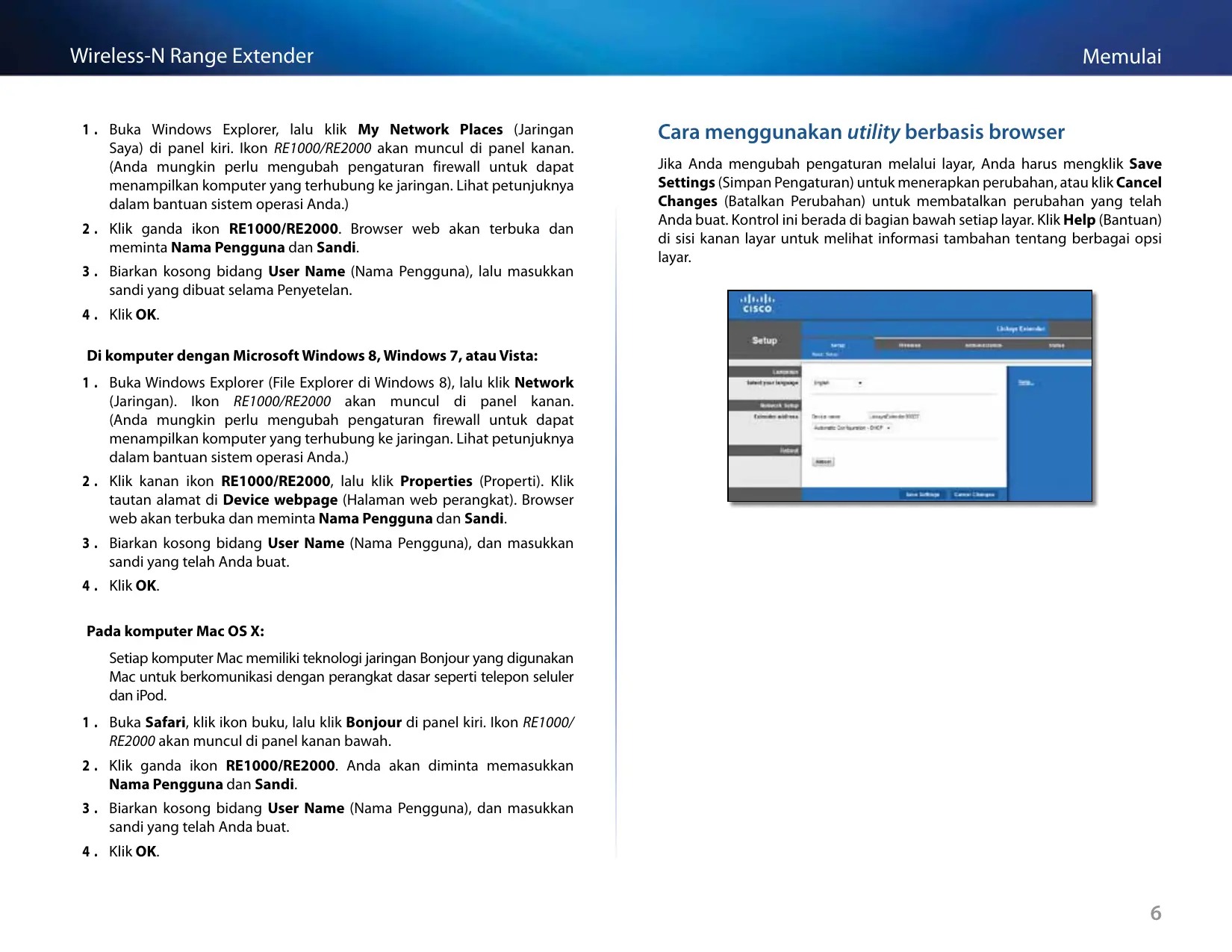

Wireless-N Range Extender 1 . Buka Windows Explorer, lalu klik My Network Places (Jaringan Saya) di panel kiri. Ikon RE1000/RE2000 akan muncul di panel kanan. (Anda mungkin perlu mengubah pengaturan firewall untuk dapat menampilkan komputer yang terhubung ke jaringan. Lihat petunjuknya dalam bantuan sistem operasi Anda.) 2 . Klik ganda ikon RE1000/RE2000. Browser web akan terbuka dan meminta Nama Pengguna dan Sandi. 3 . Biarkan kosong bidang User Name (Nama Pengguna), lalu masukkan sandi yang dibuat selama Penyetelan.

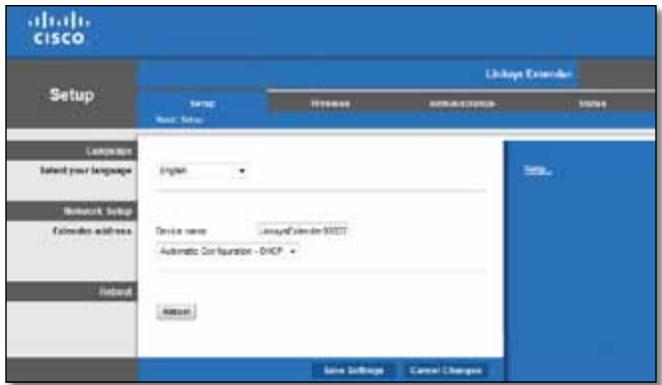

Memulai Cara menggunakan utility berbasis browser Jika Anda mengubah pengaturan melalui layar, Anda harus mengklik Save Settings (Simpan Pengaturan) untuk menerapkan perubahan, atau klik Cancel Changes (Batalkan Perubahan) untuk membatalkan perubahan yang telah Anda buat. Kontrol ini berada di bagian bawah setiap layar. Klik Help (Bantuan) di sisi kanan layar untuk melihat informasi tambahan tentang berbagai opsi layar.

4 . Klik OK. Di komputer dengan Microsoft Windows 8, Windows 7, atau Vista: 1 . Buka Windows Explorer (File Explorer di Windows 8), lalu klik Network (Jaringan). Ikon RE1000/RE2000 akan muncul di panel kanan. (Anda mungkin perlu mengubah pengaturan firewall untuk dapat menampilkan komputer yang terhubung ke jaringan. Lihat petunjuknya dalam bantuan sistem operasi Anda.) 2 . Klik kanan ikon RE1000/RE2000, lalu klik Properties (Properti). Klik tautan alamat di Device webpage (Halaman web perangkat). Browser web akan terbuka dan meminta Nama Pengguna dan Sandi. 3 . Biarkan kosong bidang User Name (Nama Pengguna), dan masukkan sandi yang telah Anda buat. 4 . Klik OK. Pada komputer Mac OS X: Setiap komputer Mac memiliki teknologi jaringan Bonjour yang digunakan Mac untuk berkomunikasi dengan perangkat dasar seperti telepon seluler dan iPod. 1 . Buka Safari, klik ikon buku, lalu klik Bonjour di panel kiri. Ikon RE1000/ RE2000 akan muncul di panel kanan bawah. 2 . Klik ganda ikon RE1000/RE2000. Anda akan diminta memasukkan Nama Pengguna dan Sandi. 3 . Biarkan kosong bidang User Name (Nama Pengguna), dan masukkan sandi yang telah Anda buat. 4 . Klik OK.

Menggunakan Wi-Fi Protected Setup Wi-Fi Protected Setup memudahkan Anda menghubungkan extender ke jaringan, kemudian menghubungkan perangkat lainnya ke jaringan melalui extender.

Jika ada kesalahan, lampu akan berkedip cepat selama dua menit; harap tunggu dan coba lagi.

Tunggu hingga lampu menyala terus sebelum memulai sesi Wi-Fi Protected Setup berikutnya.

Menghubungkan extender ke access point Jika access point atau router Anda mendukung, Anda dapat menggunakan WiFi Protected Setup untuk menghubungkan extender ke access point atau router. Pilih dari beberapa metode pengaturan di bawah ini untuk menghubungkan extender. CATATAN Jika Anda mempunyai access point atau router yang tidak mendukung Wi-Fi Protected Setup, catat pengaturan wireless-nya, kemudian konfigurasikan extender secara manual.

1 . Klik atau tekan tombol Wi-Fi Protected Setup pada extender. 2 . Klik tombol Wi‑Fi Protected Setup pada layar Wi-Fi Protected Setup router (jika tersedia), ATAU tekan dan tahan tombol Wi-Fi Protected Setup pada router selama satu detik. Setelah koneksi selesai, lampu Wi-Fi Protected Setup pada extender akan terus menyala. 3 . Jika Anda menggunakan layar Wi-Fi Protected Setup pada extender, klik OK di layar itu dalam dua menit.

Menghubungkan dengan PIN extender PIN (Nomor Identifikasi Pribadi) Wi-Fi Protected Setup dapat ditemukan di label produk pada extender. Anda dapat menggunakan metode ini hanya jika utility administrasi router dilengkapi menu Wi-Fi Protected Setup.

1 . Masukkan PIN extender ke kolom yang sesuai pada layar Wi-Fi Protected Setup router, lalu klik Register. Setelah terkoneksi,, lampu Wi-Fi Protected Setup pada extender akan terus menyala. 2 . Klik OK.

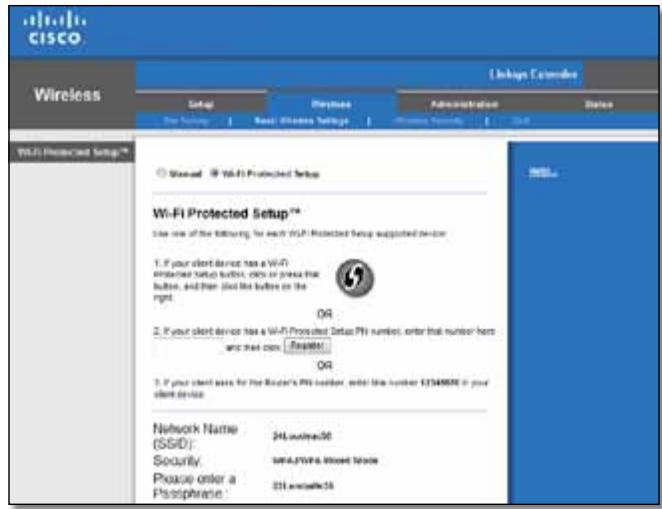

Wireless-N Range Extender Menghubungkan perangkat ke jaringan Anda melalui extender Jika Anda mempunyai perangkat klien, seperti printer wireless, yang mendukung WiFi Protected Setup, maka Anda dapat menggunakan Wi-Fi Protected Setup untuk menghubungkannya ke jaringan wireless Anda. Pilih dari beberapa metode di bawah ini untuk menghubungkan perangkat ke jaringan Anda.

Memulai Menghubungkan dengan Tombol Wi-Fi Protected Setup Gunakan metode ini jika perangkat klien Anda dilengkapi tombol Wi-Fi Protected Setup.

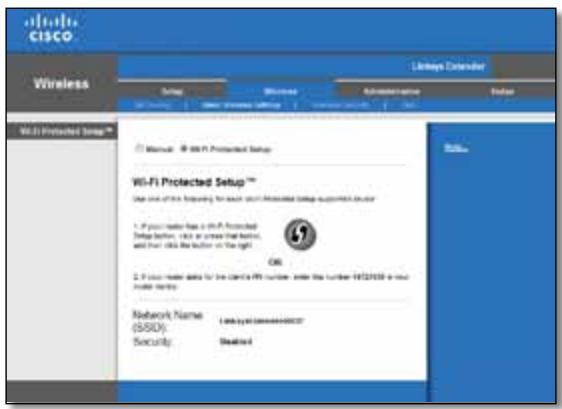

1 . Klik atau tekan tombol Wi-Fi Protected Setup pada perangkat klien. 2 . Klik tombol Wi‑Fi Protected Setup pada layar Wi-Fi Protected Setup extender, ATAU tekan dan tahan tombol Wi-Fi Protected Setup pada panel atas extender selama satu detik. Setelah koneksi selesai, lampu WiFi Protected Setup pada extender akan terus menyala. 3 . Klik OK pada layar Wi-Fi Protected Setup extender dalam dua menit.

CATATAN Wi-Fi Protected Setup hanya mengkonfigurasi satu perangkat setiap kalinya. Ulangi petunjuk untuk setiap perangkat yang mendukung Wi-Fi Protected Setup.

Wireless-N Range Extender Menghubungkan dengan PIN perangkat klien Gunakan metode ini jika perangkat klien Anda dilengkapi PIN (Nomor Identifikasi Pribadi) Wi-Fi Protected Setup.

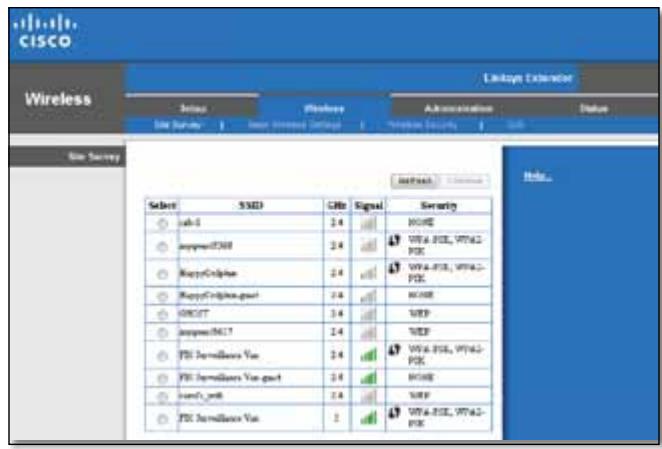

Cara menggunakan Site Survey (Penjajakan Lokasi) Survei Situs memberikan gambaran semua titik akses yang berdekatan dan router nirkabel dalam jangkauan extender.

1 . Masukkan PIN dari perangkat klien ke kolom pada layar Wi-Fi Protected Setup extender. 2 . Klik Register pada layar Wi-Fi Protected Setup extender. Setelah terkoneksi, lampu Wi-Fi Protected Setup pada extender akan terus menyala.

Untuk membuka halaman Site Survey (Penjajakan Lokasi): 1 . Login ke utility berbasis browser (lihat “Cara membuka utility berbasis browser” pada halaman 5). 2 . Klik tab Wireless, lalu klik halaman Site Survey.

Menghubungkan dengan PIN extender

Select (Pilih)—Untuk menghubungkan ke jaringan seluler, klik tombol di sebelah nama jaringan nirkabel (SSID) pada kolom Pilih, kemudian klik Hubungkan.

Gunakan metode ini jika perangkat klien Anda meminta PIN extender.

SSID—Menampilkan nama jaringan wireless yang berdekatan.

3 . Klik OK pada layar Wi-Fi Protected Setup extender dalam dua menit.

GHz—Menampilkan jalur radio (dalam GHz) jaringan nirkabel yang berdekatan. (Kolom ini tersedia hanya dengan RE2000.)

1 . Pada perangkat klien, masukkan PIN yang tercantum pada layar Wi-Fi Protected Setup extender. (Juga tercantum di bagian bawah extender.) Setelah terkoneksi, lampu Wi-Fi Protected Setup pada extender akan terus menyala. 2 . Klik OK pada layar Wi-Fi Protected Setup extender dalam dua menit. TIP Jika Anda mempunyai perangkat klien yang tidak mendukung Wi-Fi Protected Setup, catat pengaturan wireless-nya, kemudian konfigurasikan perangkat klien tersebut secara manual.

Signal Strength (Kekuatan Sinyal)—Menampilkan posisi relatif access point yang berdekatan dengan menunjukkan kekuatan sinyal wireless yang diterima: 1 bar= 20%, 2 bar=40%, 3 bar=60%, 4 bar=80%, 5 bar=100%. Jika tidak ada batang yang ditampilkan, berarti lokasi extender terlalu jauh dari access point. Coba pertahankan kekuatan sinyal antara 60% dan 100% untuk kinerja optimal. Penjajakan lokasi yang saksama akan membantu menjaga nilai ini dalam kisaran yang dapat diterima untuk mendapatkan kinerja yang optimal. Security (Keamanan)—Menampilkan mode keamanan yang digunakan oleh access point yang berdekatan. Jika jaringan mendukung Wi-Fi Protected Setup, ikon Wi-Fi Protected Setup juga ditampilkan.

Wireless-N Range Extender

Pemecahan Masalah PENTING RE1000 hanya berfungsi pada jaringan 2,4 GHz dan tidak dapat digunakan pada jaringan 5 GHz. RE2000 berfungsi pada jaringan 2,4 GHz atau jaringan 5 GHz.

Anda tidak dapat menghubungkan extender Periksa posisi router dan extender Anda

Untuk menghubungkan extender Anda dengan access point atau router: 1 . Buat catatan SSID dan kode akses keamanan yang digunakan untuk mengonfigurasikan router nirkabel atau titik akses. Informasi ini akan berguna untuk melakukan pengaturan setelah penjajakan lokasi dilakukan. 2 . Plih nama jaringan (SSID) untuk pengulang extender dengan mengklik tombolnya di kolom Select (Pilih).

Untuk pengaturan pertama kali, Anda perlu menempatkan extender di dekat router. Setelah melakukan pengaturan pada extender, Anda dapat melepaskannya dari stop-kontak dan memindahnya ke posisi akhir.

Untuk mengurangi gangguan sinyal, Anda dapat mencoba lokasi alternatif untuk router dan extender.

Hindari menempatkan router dan extender di dekat benda logam, tembok batu, dan permukaan yang memantul seperti kaca atau cermin.

Hindari menempatkan router dan extender di dekat barang elektronik lainnya yang dapat menyebabkan interferensi sinyal.

3 . Klik Connect. Anda akan ditanya kalimat sandi yang digunakan untuk mengamankan jaringan wireless Anda. Jenis informasi keamanan yang diperlukan di layar ini harus sama dengan pengaturan keamanan wireless pada access point atau router Anda.

4 . Masukkan kalimat sandi, lalu klik Save Settings. Parameter wireless pada extender Anda harus dikonfigurasi. Antarmuka wireless akan dijalankan ulang, dan extender akan terhubung dengan access point atau router yang Anda pilih.

Wireless-N Range Extender Jika Anda menggunakan Wi-Fi Protected Setup untuk menghubungkan ••

Tunggu hingga indikator Wi-Fi Protected Setup berhenti berkedip sebelum mencoba membuat koneksi lagi.

Memulai 3 . Klik nama jaringan Anda lalu klik Connect. Pada contoh di bawah ini, komputer telah terhubung ke jaringan wireless lain yang bernama JimsRouter. Nama jaringan yang benar pada contoh ini adalah BronzeEagle, tampak terpilih seperti pada gambar.

Anda tidak dapat mengakses extender Untuk mengakses extender, Anda harus terhubung ke jaringan Anda. Jika ternyata Anda sudah memiliki akses internet wireless, kemungkinan Anda tidak sengaja terhubung ke jaringan wireless yang berbeda. Untuk petunjuk Mac, lihat“Untuk memperbaiki masalah pada komputer Mac:” pada halaman 12. Untuk menyelesaikan masalah pada komputer Windows: 1 . Pada desktop Windows, klik kanan ikon wireless pada system tray.

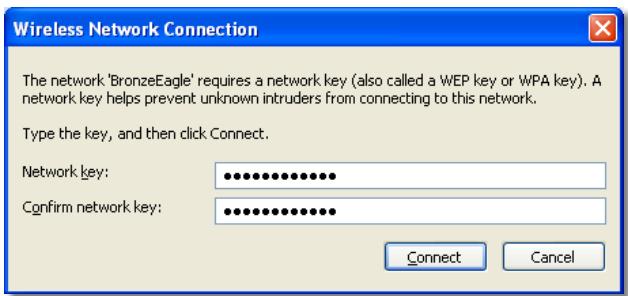

4 . Jika Anda diminta memasukkan network key, ketikkan kata sandi (Security Key) Anda ke kolom Network key dan Confirm network key, lalu klik Connect. 2 . Klik View Available Wireless Networks. Daftar jaringan yang tersedia akan muncul.

Komputer Anda akan terhubung ke jaringan, dan sekarang Anda dapat mengakses utility berbasis browser pada extender.

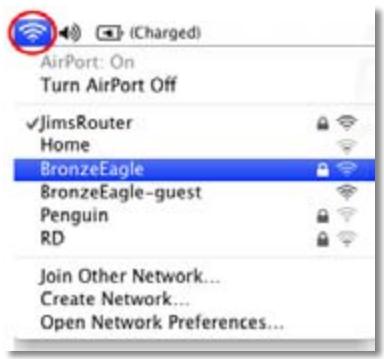

Wireless-N Range Extender Untuk memperbaiki masalah pada komputer Mac: 1 . Pada bar menu sepanjang bagian atas layar, klik ikon AirPort. Daftar jaringan wireless akan muncul. Cisco Connect akan menetapkan nama jaringan Anda secara otomatis. Pada contoh di bawah ini, komputer telah terhubung ke jaringan wireless lain yang bernama JimsRouter. Nama jaringan Linksys E-Series, BronzeEagle pada contoh ini, tampak terpilih seperti pada gambar.

Memulai Anda mengalami masalah koneksi yang sering terputus Saat Anda memposisikan range extender, letakkan di lokasi di mana kekuatan sinyal dapat terjaga antara 60% dan 100% agar kinerja optimal.

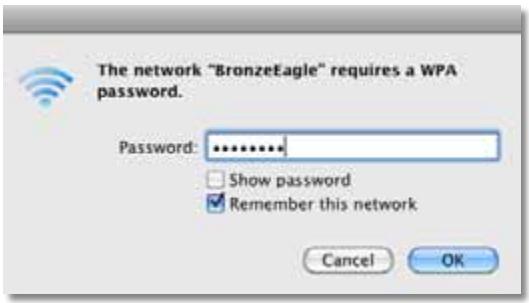

2 . Klik nama jaringan wireless router yang akan Anda hubungkan dengan extender. 3 . Ketikkan kata sandi jaringan wireless Anda (Security Key) ke dalam kolom Password, lalu klik OK.

Komputer Anda akan terhubung ke jaringan tersebut, dan Anda sekarang seharusnya dapat mengakses utility berbasis browser pada extender.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.
